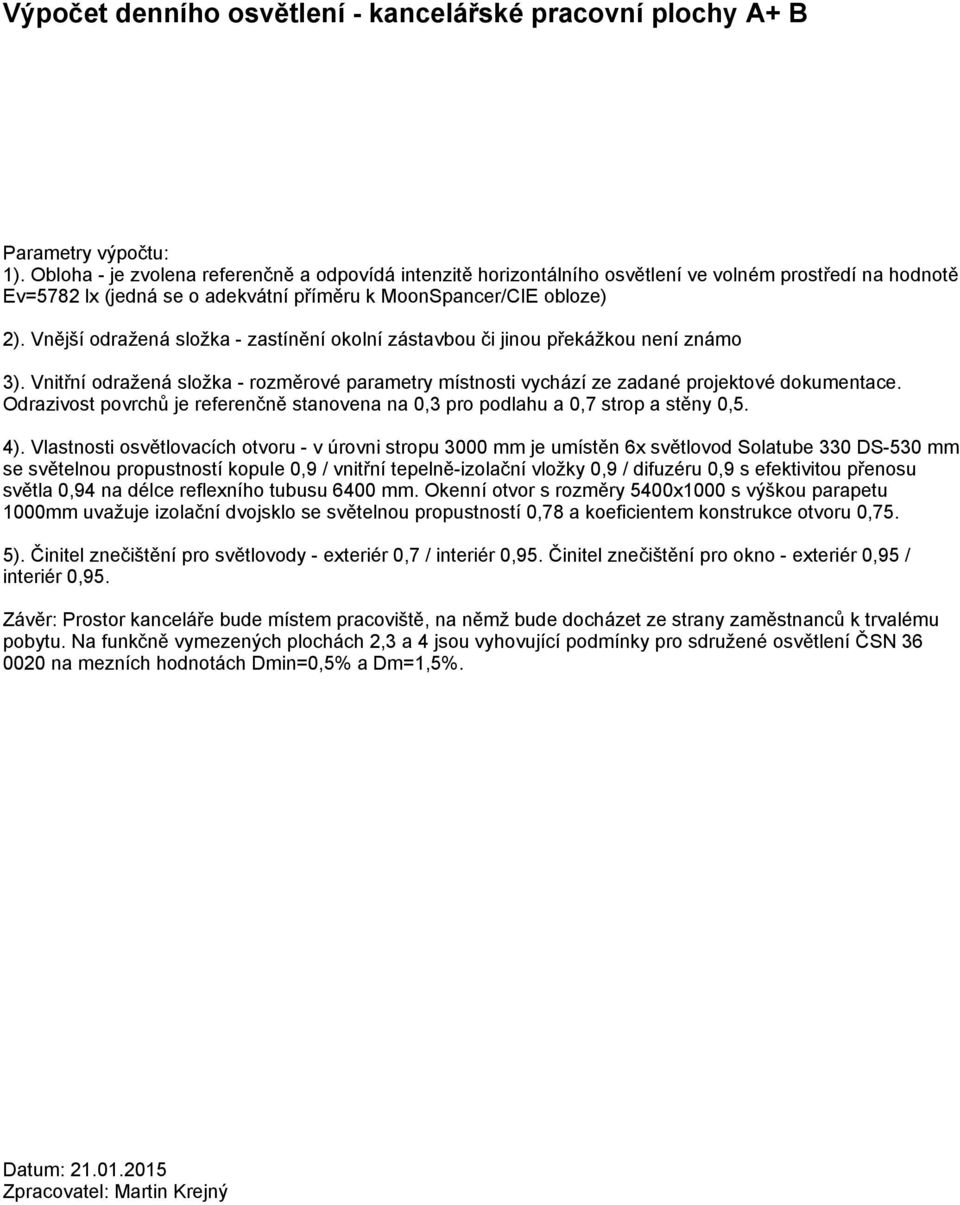

1 Parametry výpočtu: 1). Obloha - je zvolena referenčně a odpovídá intenzitě horizontálního osvětlení ve volném prostředí na hodnotě Ev=5782 lx (jedná se o adekvátní příměru k MoonSpancer/CIE obloze) 2). Vnější odražená složka - zastínění okolní zástavbou či jinou překážkou není známo 3). Vnitřní odražená složka - rozměrové parametry místnosti vychází ze zadané projektové dokumentace. Odrazivost povrchů je referenčně stanovena na 0,3 pro podlahu a 0,7 strop a stěny 0,5. 4). Vlastnosti osvětlovacích otvoru - v úrovni stropu 3000 mm je umístěn 6x světlovod Solatube 330 DS-530 mm se světelnou propustností kopule 0,9 / vnitřní tepelně-izolační vložky 0,9 / difuzéru 0,9 s efektivitou přenosu světla 0,94 na délce reflexního tubusu 6400 mm. Okenní otvor s rozměry 5400x1000 s výškou parapetu 1000mm uvažuje izolační dvojsklo se světelnou propustností 0,78 a koeficientem konstrukce otvoru 0,75. 5). Činitel znečištění pro světlovody - exteriér 0,7 / interiér 0,95. Činitel znečištění pro okno - exteriér 0,95 / interiér 0,95. Závěr: Prostor kanceláře bude místem pracoviště, na němž bude docházet ze strany zaměstnanců k trvalému pobytu. Na funkčně vymezených plochách 2,3 a 4 jsou vyhovující podmínky pro sdružené osvětlení ČSN na mezních hodnotách Dmin=0,5% a Dm=1,5%. Datum: Zpracovatel: Martin Krejný

Vnější odražená složka - zastínění okolní zástavbou či jinou překážkou není známo 3). Vnitřní odražená složka - rozměrové parametry místnosti vychází ze zadané projektové dokumentace.

2 Obsah Výpočet denního osvětlení - kancelářské pracovní plochy A+ B Titulní strana projektu 1 Obsah 2 Místnost 1 Světelné scény Světelná scéna 1 Shrnutí 3 Plochy koeficientu denního světla (seznam souřadnic) 4 Ztvárnění 3D 5 Renderování nepravými barvami 6 Plochy místnosti Uživatelská úroveň Isolinie (D) 7 Koeficient denního světla vypočítané plochy A Graf hodnot (D) 8 Koeficient denního světla vypočítané plochy B Graf hodnot (D) 9 Strana 2

3D 5 Renderování nepravými barvami 6 Plochy místnosti Uživatelská úroveň Isolinie (D) 7 Koeficient denního

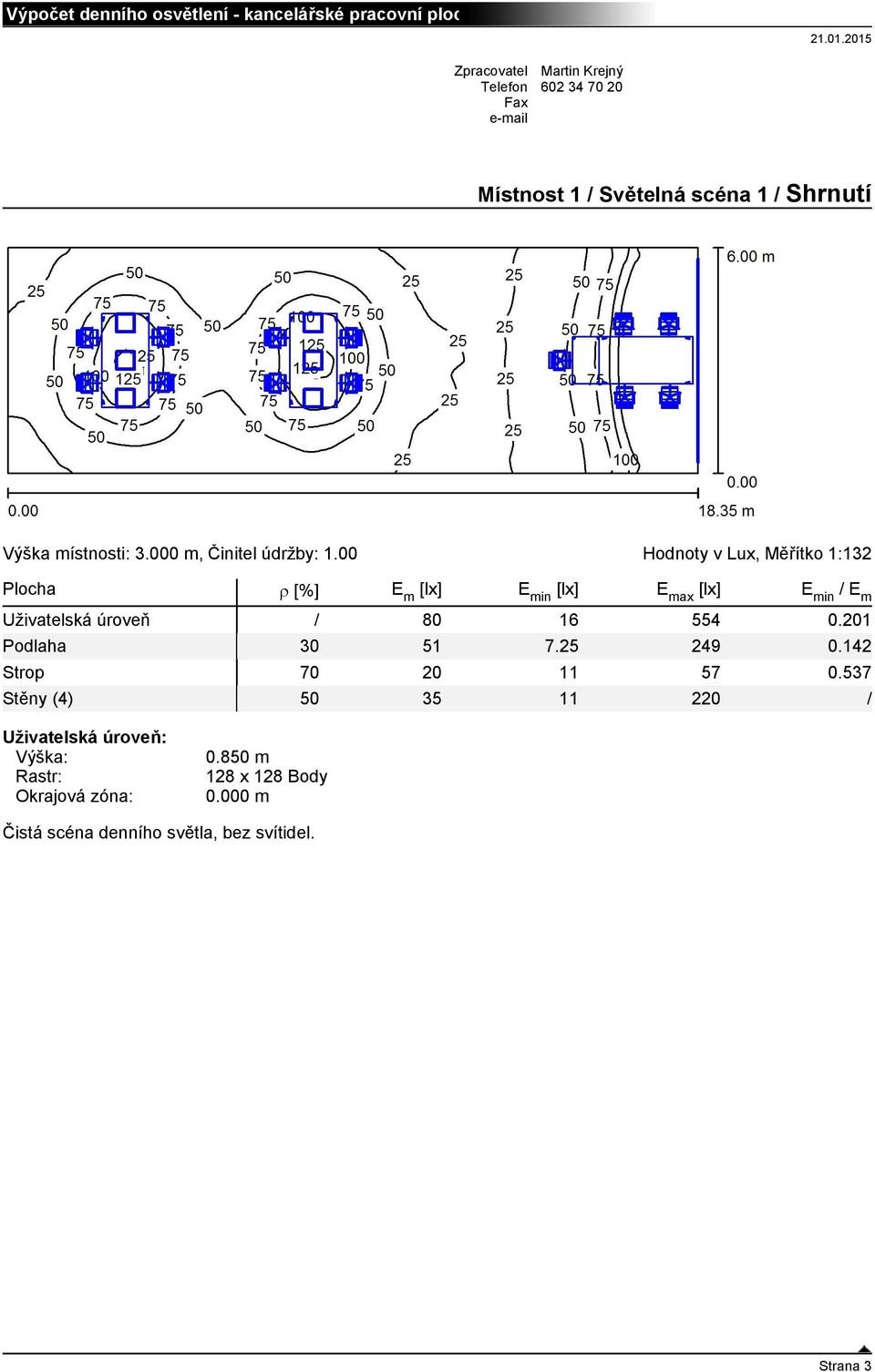

3 Místnost 1 / Světelná scéna 1 / Shrnutí Výška místnosti: m, Činitel údržby: 1.00 Hodnoty v Lux, Měřítko 1:132 Plocha [%] E m [lx] E min [lx] E max [lx] E min / E m Uživatelská úroveň / Podlaha Strop Stěny (4) / Uživatelská úroveň: Výška: Rastr: Okrajová zóna: m 128 x 128 Body m Čistá scéna denního světla, bez svítidel. Strana 3

úroveň / 80 16 554 0.201 Podlaha 30 51 7.25 249 0.142 Strop 70 20 11 57 0.

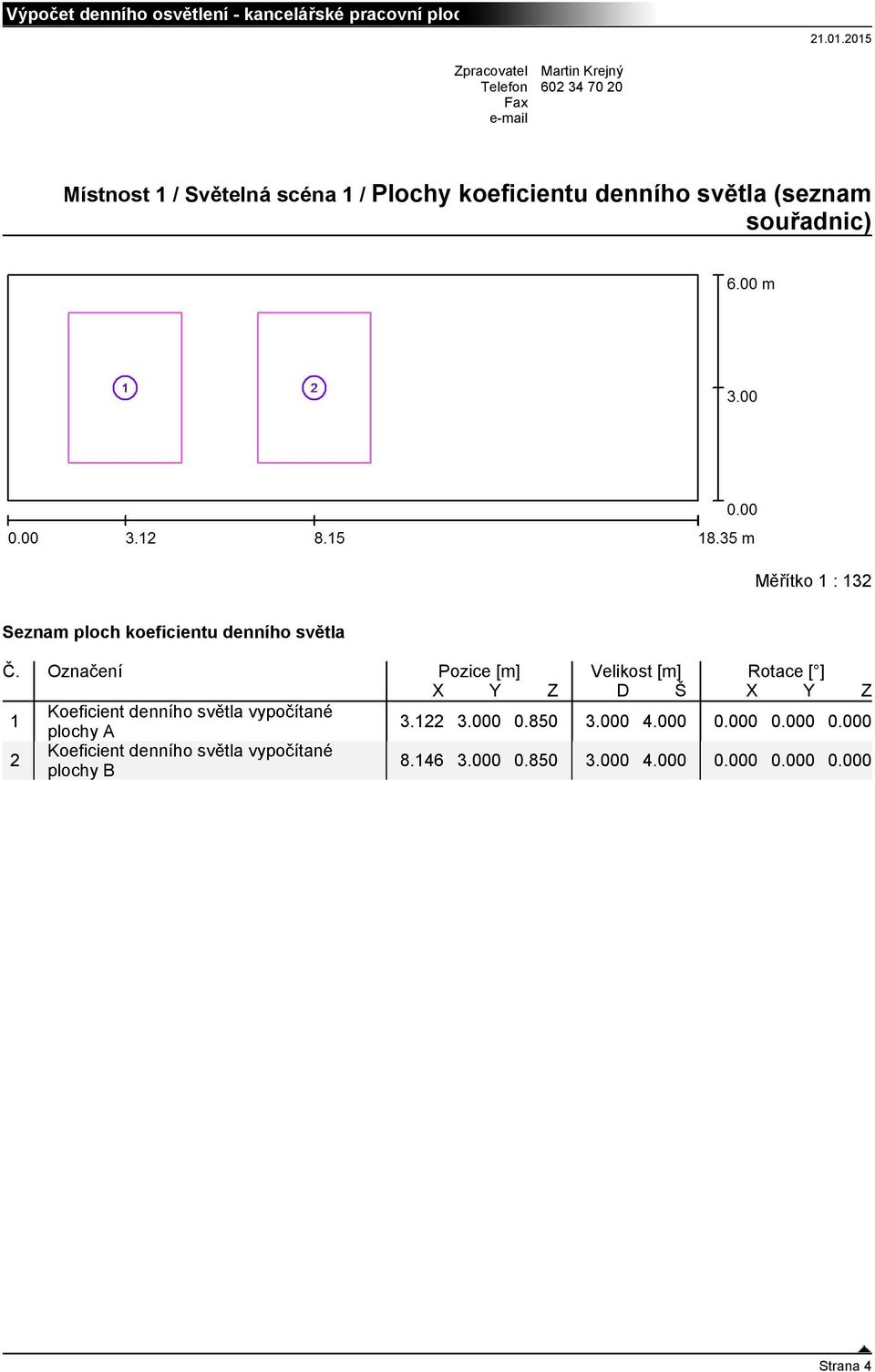

4 Místnost 1 / Světelná scéna 1 / Plochy koeficientu denního světla (seznam souřadnic) Měřítko 1 : 132 Seznam ploch koeficientu denního světla Č. Označení Pozice [m] Velikost [m] Rotace [ ] X Y Z D Š X Y Z 1 Koeficient denního světla vypočítané plochy A Koeficient denního světla vypočítané plochy B Strana 4

Označení Pozice [m] Velikost [m] Rotace [ ] X Y Z D Š X Y Z 1 Koeficient denního světla vypočítané

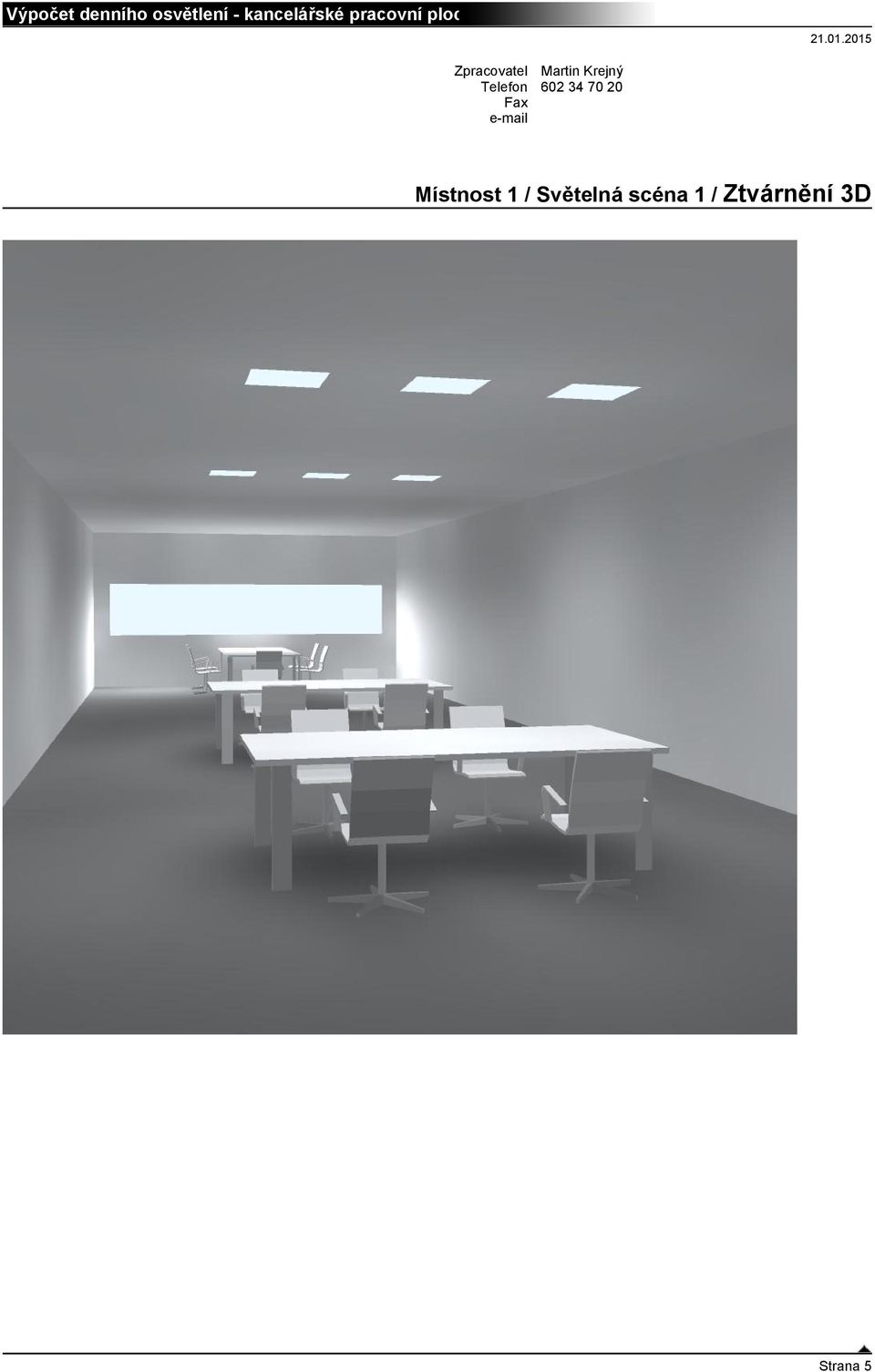

5 Místnost 1 / Světelná scéna 1 / Ztvárnění 3D Strana 5

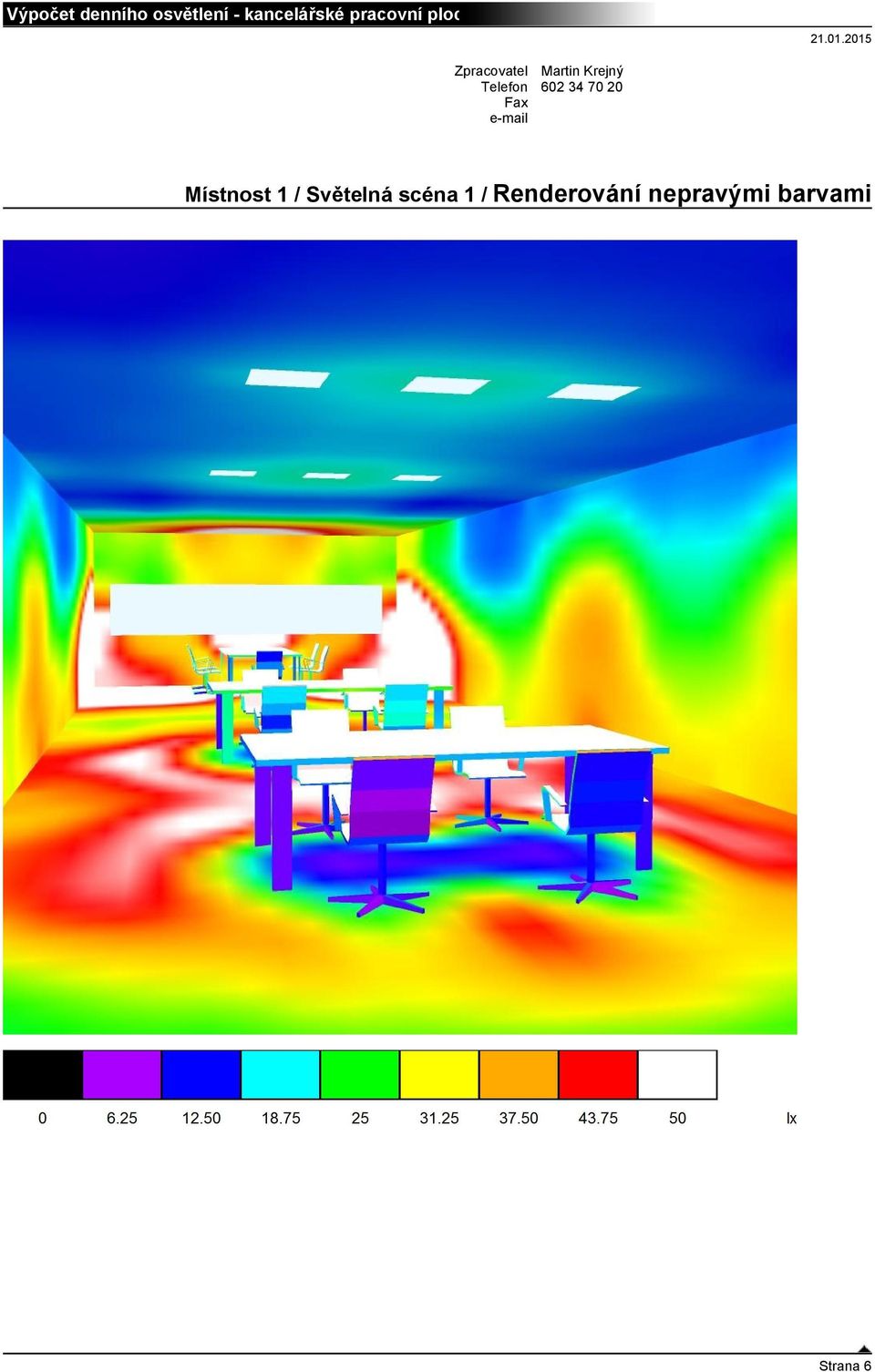

6 Místnost 1 / Světelná scéna 1 / Renderování nepravými barvami Strana 6

7 Místnost 1 / Světelná scéna 1 / Uživatelská úroveň / Isolinie (D) Poloha plochy v místnosti: Označený bod: (0.000 m, m, m) Měřítko 1 : 132 Rastr: 128 x 128 Body D m [%] D max / D m D min / D max Intenzita horizontálního osvětlení ve volném prostředí E v : 5782 lx Strana 7

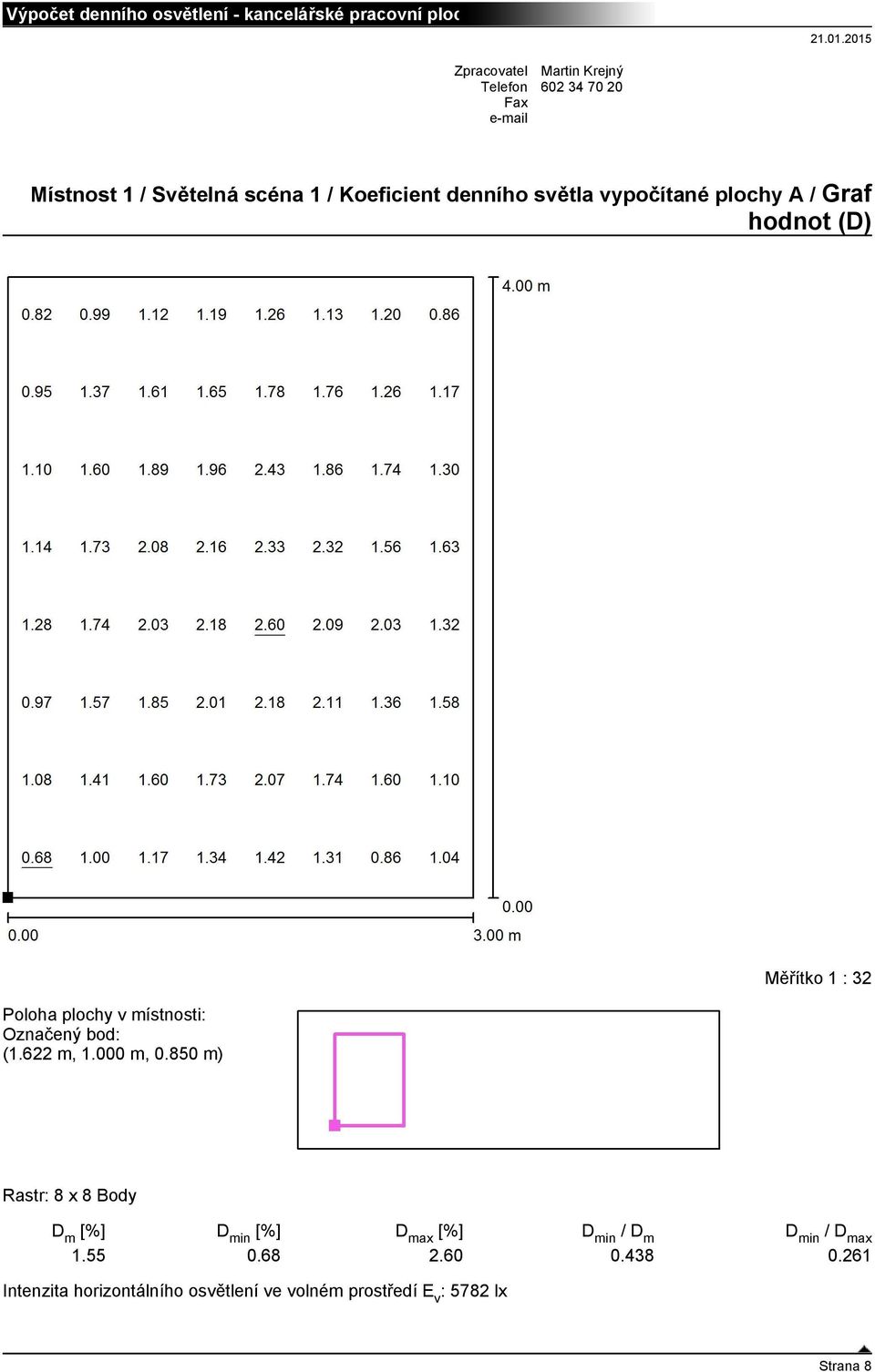

8 Místnost 1 / Světelná scéna 1 / Koeficient denního světla vypočítané plochy A / Graf hodnot (D) Poloha plochy v místnosti: Označený bod: (1.622 m, m, m) Měřítko 1 : 32 Rastr: 8 x 8 Body D m [%] D max / D m D min / D max Intenzita horizontálního osvětlení ve volném prostředí E v : 5782 lx Strana 8

850 m) Měřítko 1 : 32 Rastr: 8 x 8 Body D m [%] D max / D m D min / D max 1.55 0.

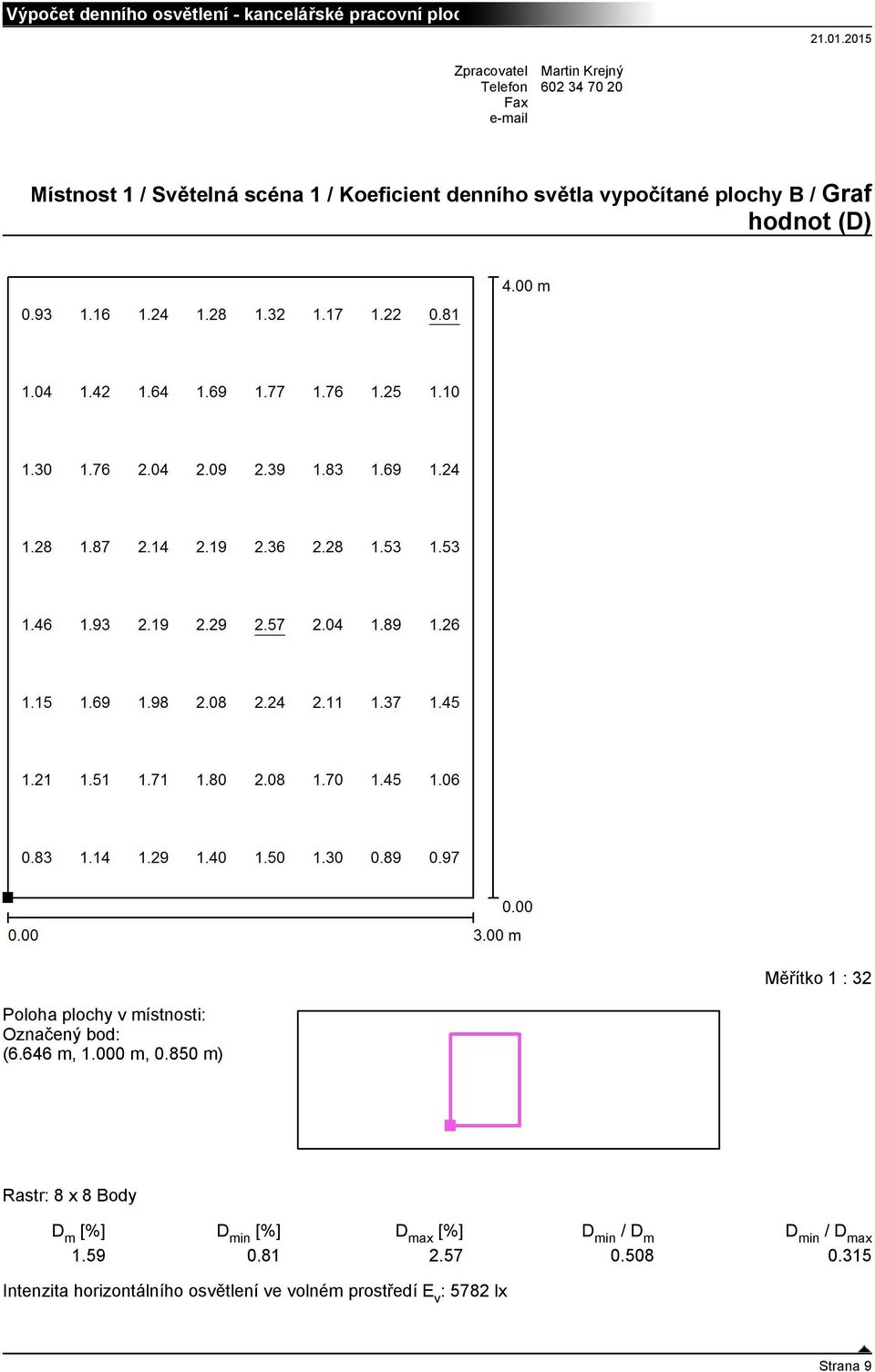

9 Místnost 1 / Světelná scéna 1 / Koeficient denního světla vypočítané plochy B / Graf hodnot (D) Poloha plochy v místnosti: Označený bod: (6.646 m, m, m) Měřítko 1 : 32 Rastr: 8 x 8 Body D m [%] D max / D m D min / D max Intenzita horizontálního osvětlení ve volném prostředí E v : 5782 lx Strana 9

850 m) Měřítko 1 : 32 Rastr: 8 x 8 Body D m [%] D max / D m D min / D max 1.59 0.
