1 Pro více informací přejděte na: SLUNEČNÍ STÍNĚNÍ SUNCLIPS HORIZONTAL Důležitost a nepostradatelnost stínící techniky Ve dnešní době je kladen důraz zejména na design a s tím jsou také spojené nové trendy ve výstavbě komerčních i rezidenčních budov. Čím dál oblíbenější jsou velké prosklené plochy. Nicméně čím větší prosklená plocha je, tím více se vnitřního mikroklimatu budovy týkají s tím spojené problémy, jako jsou přehřívání v letních měsících a někdy až oslňující nadměrná míra vnitřního osvětlení. Vnější stínění může razantně redukovat dopad přímých slunečních paprsků na sklo okna a také odstínit tu část nadměrného prosvětlení, která je nežádoucí. KJÓTSKÝ PROTOKOL Na základě Kjótského protokolu a také jiných ujednání o změnách klimatu a snížení emisí v ovzduší se celosvětově usiluje o plošné snížení spotřeby energie. Spousta zemí v Evropě již zavedla nové směrnice také v odvětví stavebnictví za účelem přiblížit se těmto požadavkům. Velmi důležitá složka spotřeby energie v budovách je chlazení. Aplikováním efektivního slunečního stínění nám umožní toto chlazení razantně redukovat nebo dokonce tuto složku úplně odstranit. Návrh stínění Slunce je důležitým primárním zdrojem světelného i tepelného záření. Typ, tvar, rozměry i druh ovládání stínících prvků musí být vždy komplexní a někdy je také i poměrně složitý. Stínění musí být navrženo tak, aby skrz přímé sluneční paprsky nedocházelo k přehřívání během letních měsíců a současně umožnilo co největší tepelné zisky v zimním období. Vedle tepelného záření je také nutné posuzovat míru světelného záření a patřičně ji redukovat, tak, aby nedocházelo k oslňování za účelem dosažení ideálního světelného komfortu a efektivity práce.

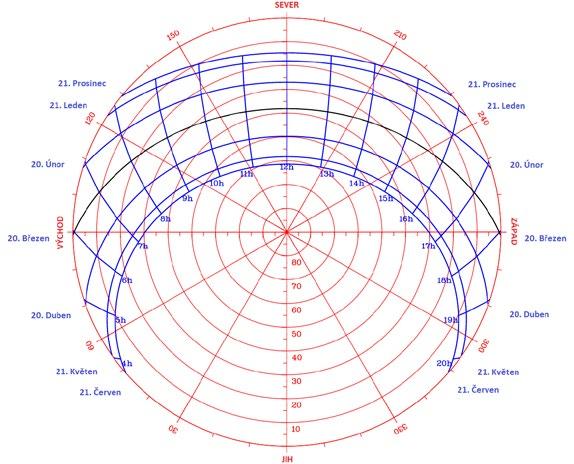

2 Poloha slunce se liší každou hodinu, den ode dne. Rozdílné pozice jsou viditelné na diagramu sluneční dráhy. Tyto diagramy jsou závislé na pozici na zeměkouli, která je určena stupni zemské šířky a délky. Diagramy jsou vždy závislé na slunečním čase (nejvyšší pozice slunce je v poledne 12:00) a musí být přizpůsobena do konkrétní místní časové zóny a zimního nebo letního období. A za pomoci této skutečnosti v kombinaci s orientací elevace může být spočítán přesný úhel stínění ke stanovení rozměru stínícího prvku. Dráha slunce

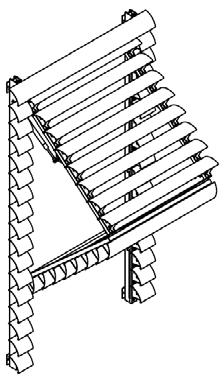

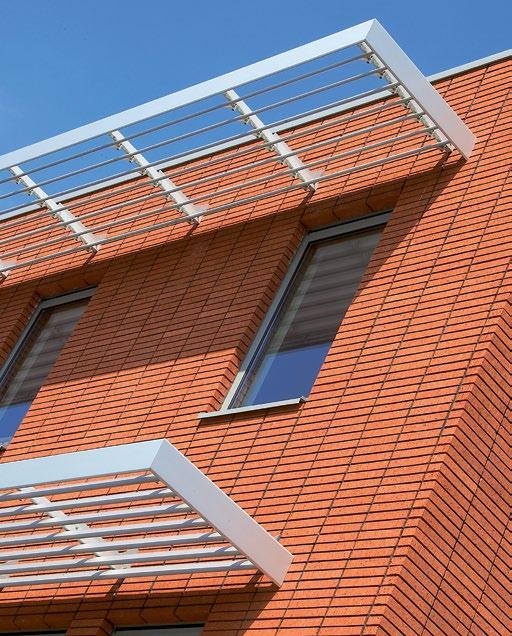

3 SUNCLIPS typy instalací Horizontální slunolam Lamely umístěné pod konzolami Horizontální slunolam Lamely umístěné nad konzolami Horizontální slunolam Lamely umístěn v úrovni konzol Horizontální i vertikální slunolam Lamely umístěné v kazetě Horizontální slunolam Sklonitý (pouze na poptávku) Vertikální slunolam Vertikální slunolam Posuvné panely Horizontální slunolam Zakřivený (pouze na poptávku) Speciální projektová řešení na míru

4 Lamely systém Sunclips se skládá z lamel z extrudovaného hliníku ve tvaru C, které jsou instalovány na pevnou hliníkovou nosnou konstrukci. Instaluje se vertikálně nebo horizontálně k rovině fasády za cílem vytvořit požadovaný stínící efekt. Lamela Sunclips Classic SC.096 je ideální v případě, že požadujete štíhlý design. Řada EVO je více aerodynamická. Sunclips EVO nabízí tři velikostní varianty SE.096, SE.130 a SE.176 s lamelou 96mm, 130mm a 176mm. SC.096 SE SE SE.130 SE.176

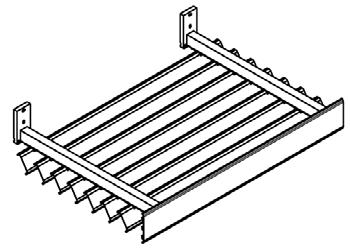

5 Sunclips Horizontal s lamelami umístěnými pod konzolami Horizontální nebo sklonitý systém stínění s průběžně umístěnými lamelami nad nosnými vynášecími konzolami. Materiál Extrudovaný hliník EN AW-6063 T66 Povrchová úprava Dodává se v eloxu (20 μ) nebo práškově lakovaný (60-80 μ) dle stupnice RAL. Typ lamely Je možné aplikovat jakoukoliv lamelu Sunclips. Sklon lamel Pro horizontální stínění je standardní sklon lamel 60. Rozteč lamel Rozteč lamel je standardně 100mm. Pro lamely SE.130 a SE.176 je doporučena rozteč 133mm a 176mm. Kotvení lamel Kotvení je provedeno do UV odolných plastových klipů Ukončovací pohledový profil Jako ukončení může být použit pohledový profil, který se umístí do čela konzol a slunolam tak bude působit uceleným dojmem. SC.155 plochy profil SE.176 zakulacený profil ve tvaru lamely Vynášecí konzola Jsou k dispozici různé konzoly v závislosti na druhu podkladu. Nosná konstrukce Jsou k dispozici 3 typy nosných konstrukcí SD.014, SD.054 a SD.100. Pro lamely EVO je nezbytný přídavný profil LD Nosné profily mohou být umístěny také pod úhlem max. 30 Ztužující profil V závislosti na rozteči nosných prvků a zatížení větrem může být nezbytný ztužující profil SD.014 se standardními klipy

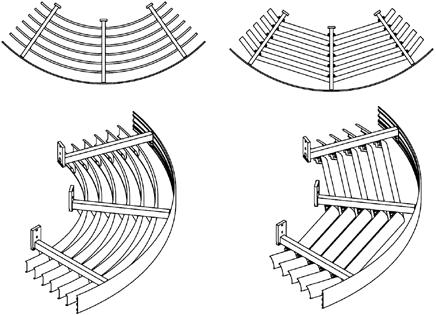

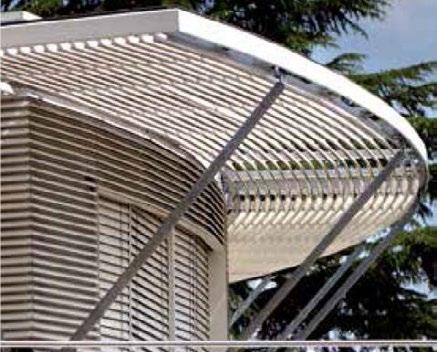

6 Sunclips Horizontal zakřivený s lamelami umístěnými pod konzolami Horizontální slunolam instalovaný na zakřivené zdi s průběžně umístěnými lamelami nad nosnými vynášecími konzolami. Minimální radius pro toto provedení je 500 mm. Další variantou je provedení s rovnými lamelami. Materiál Extrudovaný hliník EN AW-6063 T66 Povrchová úprava Dodává se v eloxu (20 μ) nebo práškově lakovaný (60-80 μ) dle stupnice RAL. Typ lamely Zakřivené provedení pouze SC.096 Rovné provedení - je možné aplikovat jakoukoliv lamelu Sunclips. Sklon lamel Zakřivené provedení pouze 90 Rovné provedení - 60 Rozteč lamel Rozteč lamel je standardně 100mm. Pro lamely SE.130 a SE.176 je doporučena rozteč 133mm a 176mm. Kotvení lamel Zakřivené provedení hliníkový klip SC Rovné provedení pro lamelu SC.096 UV odolný plastový klip SC Pro lamely SE.096, SE130 a SE.176 UV odolný plastový klip SE Ukončovací pohledový profil Jako ukončení může být použit pohledový profil, který se umístí do čela konzol a slunolam tak bude působit uceleným dojmem. Ohnout lze pouze typ SC.155. Vynášecí konzola Jsou k dispozici různé konzoly v závislosti na druhu podkladu. Nosná konstrukce Jsou k dispozici 3 typy nosných konstrukcí SD.014, SD.054 a SD.100. Ztužující profil V závislosti na rozteči nosných prvků a zatížení větrem může být nezbytný ztužující profil SD.014 se standardními klipy

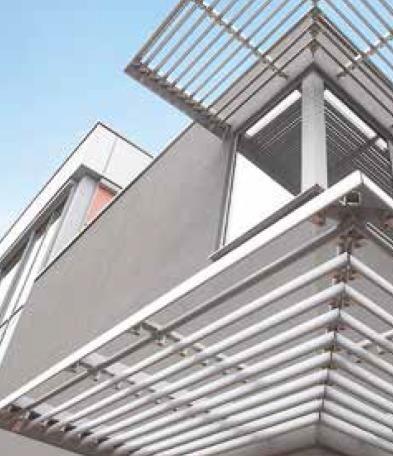

7 Sunclips Horizontal s lamelami umístěnými nad konzolami Horizontální nebo sklonitý systém stínění s průběžně umístěnými lamelami nad nosnými vynášecími konzolami. Materiál Extrudovaný hliník EN AW-6063 T66 Povrchová úprava Dodává se v eloxu (20 μ) nebo práškově lakovaný (60-80 μ) dle stupnice RAL. Typ lamely Je možné aplikovat jakoukoliv lamelu Sunclips. Sklon lamel Pro horizontální stínění je standardní sklon lamel 45. Rozteč lamel Rozteč lamel je standardně 100mm. Pro lamely SE.130 a SE.176 je doporučena rozteč 133mm a 176mm. Kotvení lamel Kotvení je provedeno do hliníkových klipů umístěných na nosném profilu. Ukončovací pohledový profil Jako ukončení může být použit pohledový profil, který se umístí do čela konzol a slunolam tak bude působit uceleným dojmem. SC.155 plochy profil SE.176 zakulacený profil ve tvaru lamely Vynášecí konzola Jsou k dispozici různé konzoly v závislosti na druhu podkladu. Nosná konstrukce Jsou k dispozici 3 typy nosných konstrukcí SD.014, SD.054 a SD.100. Pro lamely EVO je nezbytný přídavný profil LD Nosné profily mohou být umístěny také pod úhlem max. 30 Ztužující profil V závislosti na rozteči nosných prvků a zatížení větrem může být nezbytný ztužující profil SD.014 se standardními klipy
