1 Technický list SkyVault série Velký průměr pro velké prostory

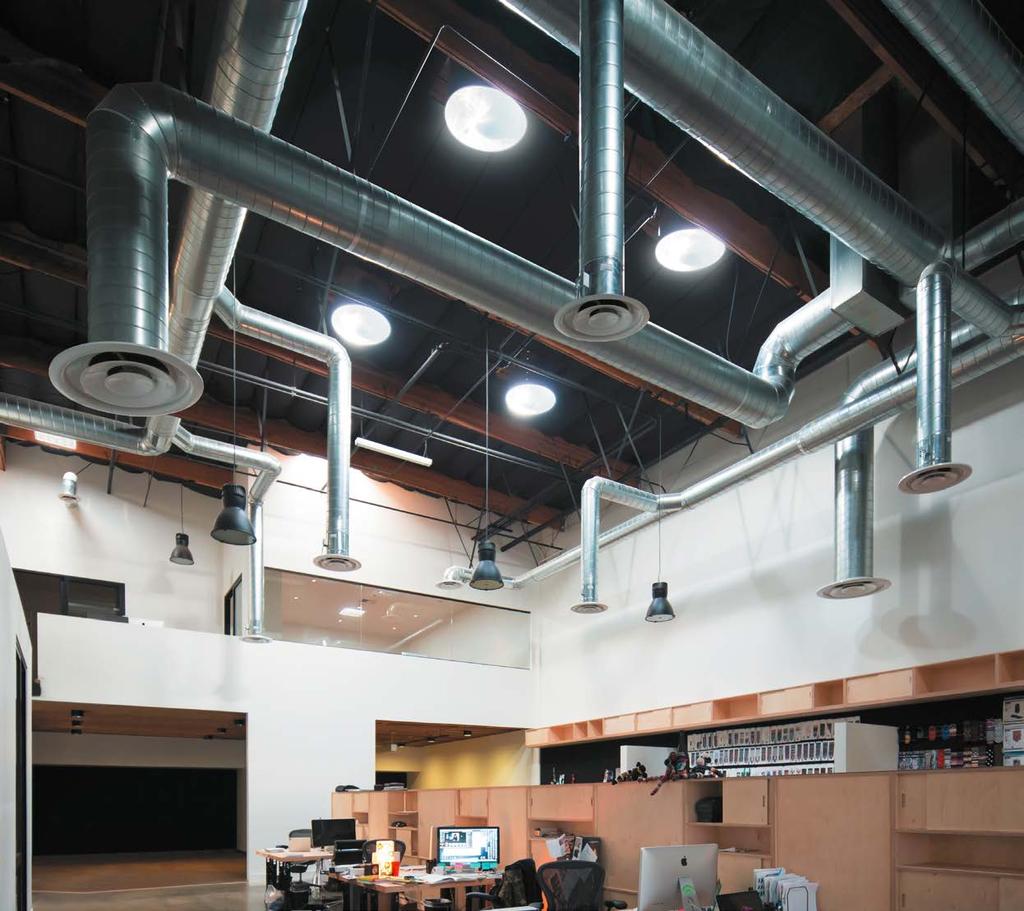

2 Výhody SkyVault série Solatube SkyVault série je modulární průmyslová řada, která pro osvětlení velkoobjemových prostor s vysokým stropem využívá přelomové optické technologie. To poskytuje řešení, které zajistí maximální osvětlení při minimalizaci stavebních otvorů v celém obvodovém plášti budovy. Bezkonkurenční technologie zajistí vysoký výkon s nejlepší kvalitou denního světla. Takže světlo může putovat i na delší vzdálenosti bez ztráty intenzity. Naše největší a nejvýraznější technologie, zatím SkyVault série o průměru tubusu 740 mm využívá revoluční optickou technologii pro vstup obrovského množství denního světla a následné přenesení pomocí vysoce reflexního materiálu. Speciálně navržený difuzér pak distribuuje denní světlo do celého prostoru, i do míst, kde to dříve nebylo možné. Tento modulární systém nabízí možnost zvýšení příjmu světla a možnost zaostření světla na požadovanou úroveň. Maximální příjem světla Technologicky propracovaný systém kopule umožní zachytit paprsky dopadající pod ostrým úhlem, což zejména dopoledne a odpoledne zvyšuje výkon světlovodu. Samozřejmě s odfiltrováním všech UV záření. V průběhu celého roku zobrazuje konzistentní světlo se správnou teplotou barev CTM bez zkreslení barevného spektra. Umožňuje větší rozestupy mezi jednotkami a tím méně prostupů střešním pláštěm. Technologie Raybender HD Vertikální čočka usměrňuje paprsky dopadající pod ostrým úhlem. Zvyšuje světelný výkon i za nepříznivých světelných podmínek v zimních měsících. Zabraňuje nadměrnému přísunu tepla. A poskytuje nepřekonatelný celoroční výkon. Díky prefabrikovaným prvkům a technologické inovaci v napojení a fixaci tubusů je instalace méně časově náročná. Technologie LightTracker TM Vnitřní odrazná plocha vyrobena z materiálu Spectralight Infinity zvyšuje množství světla sraženého do tubusu pro větší světelný výstup a minimalizuje tepelné zisky.

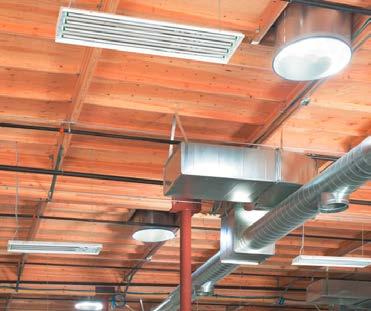

3 Efektivní přenos světla Nejodraznější tubusový materiál na světě přenáší ze střechy do míst v interiéru maximum denního světla ve správných přirozených barvách. Spectralight Infinity Polymerický odrazný materiál s technologií Cool Tube dosahuje odraznost 99,7% na odraz. Nabízí větší účinnost při jasné a difuzní obloze. Ideální spektrální složení barev Nenahraditelnou vlastností materiálu Spectralight Infinity je unikátní schopnost přenášet celé viditelné spektrum barev neselektivně. Díky tomu nejvěrněji zobrazuje barvu denního světla a reálné barvy předmětů v interiéru. Index podání barev (CRI) je vyšší jak 80. leštěný hliník napařované stříbro Spectralight Infinity Technologie Cool Tube Kompozitní složení materiálu umožňuje významnou redukci tepelné vodivosti. Tato technologie filtruje tepelné infračervené paprsky, aby se minimalizoval přenos tepla. Distribuce světla Speciálně navržené optické difuzéry rovnoměrně rozptylují denní světlo do celého prostoru, zároveň zabraňují oslnění a poskytují vizuální komfort. Naopak Amplifier (zesilovač) přesměrovává denní světlo a efektivně tak distribuuje světlo na požadovanou úroveň například pracovních úkolů. Možnosti využití Výrobní haly Sklady a průmyslové haly Velkoobchody Letiště a hangáry Sportovní komplexy Ztráta světla od různých materiálů Množství světla po dvaceti odrazech 94% Množství světla po dvaceti odrazech 67% Množství světla po dvaceti odrazech 36% Množství světla po dvaceti odrazech 10%

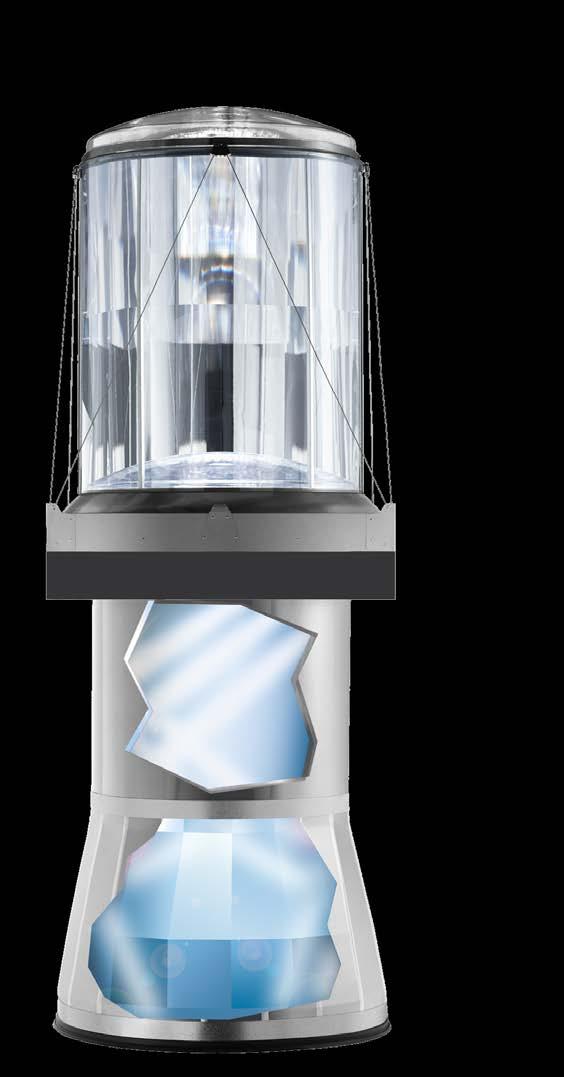

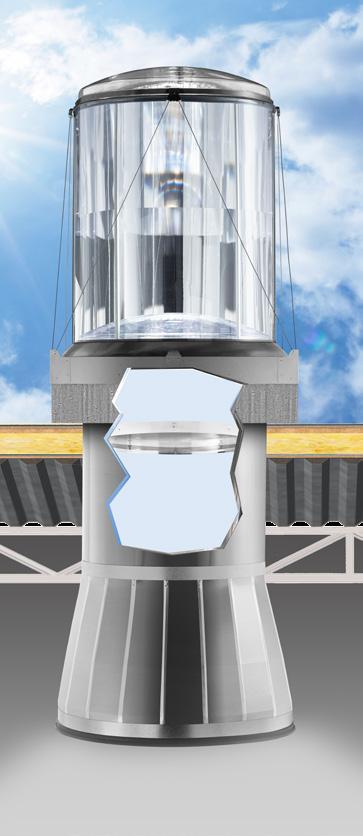

4 Modely SkyVault série Díky modulární sérii SkyVault již není nemožné osvětlit velké prostory denním světlem. Jeho četné příjmové a distribuční možnosti umožňují vytvořit konfiguraci pro konkrétní projekt. Čistý design a propracovaný systém napojování a fixaci tubusů zajistí rychlou montáž a nevyžaduje žádnou údržbu. Solatube M74 DS 740 mm Model M74 DS o průměru 740 mm kombinuje vnější kopuli s prodlužovacím tubusem a je zakončen stropním difuzérem Prismatic. Poskytuje denní světlo rovnoměrně po celé ploše a je vhodný do prostor, kde vzdálenost od podlahy k hraně difuzéru je od 5,5 m do 8 m. Solatube M74 DS 740 mm s prvkem Amplifier Tento model s prvkem Amplifier poskytuje soustředěné denní světlo i na větší vzdálenosti do potřebné zrakové úrovně a redukuje tak ztrátu světla v úrovni stropu. Je v hodný do prostor, kde vzdálenost od podlahy k hraně difuzéru je přes 8 m. Solatube M74 DS 740 mm s prvkem Collector Model s prvkem Collector, který je vybaven nejnovější optickou technologií Raybender HD a LightTracker TM zvyšuje příjem světla dopadající pod ostrým úhlem a zajistí tak vysoký výkon. Tato sestava je vhodná do prostor, kde vzdálenost od podlahy k hraně difuzéru je přes 8 m, a kde se požaduje maximální úroveň osvětlení denním světlem. A. Solatube M74 DS 740 mm sestava základní B. Solatube M74 DS 740 mm sestava s Amplifier C. Solatube M74 DS 740 mm sestava s Celloctor D. Solatube M74 DS 740 mm sestava s Amplifier a Collector A B C D

5 Sestava SkyVault série volitelný SkyVault Collector volitelná Vnitřní tepelně izolační kopule Vnější kopule volitelná Bezpečnostní mřížka Hlavice s integrovanou tepelnou izolací Kopulová svorka Tubusový pás Prodlužovací tuba Spectralight Infinity Upínací mechanismus Tubusového pásu Tubusový pás volitelný SkyVault Amplifier Zámek Tab-Lock Stropní difuzér Prismatic

6 Volitelné sestavy SkyVault série Střešní a spodní volitelná sestava SkyVault série poskytuje absolutní kontrolu v osvětlení denním světlem. Modulární komponenty tohoto systému umožňují zvýšit a docílit tak maximálního příjmu světla, dále ho rovnoměrně distribuovat anebo ho přímo koncentrovat. Střešní sestava Každá střešní sestava je vybavena vnější polykarbonátovou kopulí s čtvercovou hlavicí, ve které je integrovaná tepelná izolace R-6. Kopule je k hlavici fixována pomocí kopulových svorek a ochranného pásu. Mezi další možnosti patří vnitřní tepelně izolační kopule a bezpečnostní mříž z nerezové oceli. SkyVault Collector Pomocí nejnovější technologie Raybender HD a LightTracker TM zachytává mnohem více denního světla než tradiční systémy (např. okna či světlíky) a to bez přehřívání interiéru. Hlavice s jednoduchou kopulí Hlavice s jednoduchou kopulí a bezpečnostní mřížkou Hlavice s dvojitou kopulí Hlavice s dvojitou kopulí a bezpečnostní mřížkou Spodní sestava Kruhový difuzér Prismatic se snadno připojuje k prodlužovacímu tubusu pomocí patentovaných tubusových zámků Tab-Lock a tubusových pásů. SkyVault Amplifier Kuželovitý tvar obsahuje 36 vysoce reflexních plošek vyrobených z patentovaného materiálu Spectralight Infinity. Je zakončen kruhovým difuzérem Prismatic. Distribuuje soustředěné světlo do potřebné úrovně. Stopní difuzér Prismatic

7 Tepelně izolační panel Ať už je tropické horko nebo mrazivá zima nový Tepelně izolační panel udržuje příjemné vnitřní klima i s použitím většího průměru světlovodu Solatube. Nezáleží na geografické poloze Vašeho objektu, vždy budete vědět, že světlovody Solatube poskytují maximální přirozené denní světlo bez tepelného dopadu. Tepelně izolační panel se instaluje v úrovni izolační vrstvy střešního pláště a vytváří spolehlivou tepelnou bariéru. Upevňovací pás zajišťuje spolehlivé spojení s tubusem pro bezpečnou a snadnou instalaci Dvojité zasklení odstraňuje konvekční přenos teplot Polykarbonátový kroužek zabraňuje přenosu teplot Vnitřní strana z materiálů Spectralight Infinity pro konzistentní přenos denního světla

8 Možnost ovládání denního světla S novým vnitřním elektrickým stmívačem lze nastavit úroveň denního světla od jasné přes lehce stmívané až po plně zatemnělé úrovně během několika sekund! Osvětlování velkých prostor vyžaduje dvě věci, obrovské množství denního světla a schopnost ho přesně ovládat. Nedostatek uživatelsky ovládat denní světlo ho vystrnadilo z osvětlení sálů, kongresových center a sportovišť. Už ne! SkyVault série s elektrickým stmívačem je první možnou alternativou pro osvětlení těchto prostor s čistým a přirozeným denním světlem a s jeho ovládáním tak snadném jako u elektrických svítidel. Jasné denní světlo na veletrhu? Jistě! Osvětlení kongresového sálu? Absolutně! Zaostřeno na palubovku? To se vsaď! Můžete ovládnout denní světlo a vytvořit jakoukoliv scénu, kterou chcete! Větší, lepší a rychlejší stmívač Vnitřní elektrický stmívač z řady SkyVault poskytne maximum denního světla, pokud ho chcete a možnost ho ztlumit nebo úplně vypnout. To vše se děje během několika sekund, takže můžete snadno a rychle ovládat a řídit denní osvětlení velkých prostor. Křidélka stmívače jsou z materiálu Spectralight Infinity pro maximální přenos světla v pozici u sebe. Stmívač umožňuje nastavit úroveň denního světla z 100% na 0,5% účinnosti. Rychlejší stmívání o 42% než u předchozích modelů stanovuje nový rychlostní rekord. Od otevření do uzavření za pouhých 5,5 sekund. Což Vás nenechá ani říci: Dáme a pánové, přehlídka právě začíná. Až osm jednotek stmívače může být společně napojeno na jeden transformátor 24V. Celkem šest transformátorů lze ovládat na jednom kontrolovaném obvodu, což znamená, že pouze jeden spínač ovládá 48 jednotek stmívače! Mohou se použít různá pole pro nejrůznější světelné efekty. Stmívače Solatube nabízejí stejnou úroveň flexibility jako elektrické osvětlení za použití podstatně méně elektrické energie a produkovat lepší kvalitu světla. Od otevření do uzavření za pouhých 5,5 sekund

9 Komponenty a doplňky SkyVault Collector Hlavice s jednoduchou kopulí Hlavice s jednoduchou kopulí a bezpečnostní mřížkou Hlavice s dvojitou kopulí Hlavice s dvojitou kopulí a bezpečnostní mřížkou ø 800 mm, výška 1095 mm kopule polykarbonát, tl. 3,2 mm, Inhibitory UVA 98,8%, UVB 100%, UVC 100% válec polykarbonát, tl. 2,4 mm, Inhibitory UVA 76%, UVB 100%, UVC 100% technologie Raybender HD, LightTracker TM, Cool Tube kopule ø 796 mm, výška 176 mm polykarbonát, tl. 3,2 mm Inhibitory UVA 76%, UVB 100%, UVC 100% světelná propustnost > 90% rozměr podstavy mm galvanizovaná ocel s integrovanou tepelnou izolací kopule ø 796 mm, výška 176 mm polykarbonát, tl. 3,2 mm Inhibitory UVA 76%, UVB 100%, UVC 100% světelná propustnost > 90% předinstalovaná bezpečnostní mříž rozměr podstavy mm galvanizovaná ocel s integrovanou tepelnou izolací kopule ø 796 mm, výška 176 mm polykarbonát, tl. 3,2 mm Inhibitory UVA 76%, UVB 100%, UVC 100% světelná propustnost > 90% vnitřní tepelně izolační kopule kopule ø 747 mm, výška 5 mm PETG, tl. 1 mm, rozměr podstavy mm galvanizovaná ocel s integrovanou tepelnou izolací kopule ø 796mm, výška 176 mm polykarbonát, tl. 3,2 mm Inhibitory UVA 76%, UVB 100%, UVC 100% světelná propustnost > 90% vnitřní tepelně izolační kopule kopule ø 747 mm, výška 5 mm PETG, tl. 1 mm, předinstalovaná bezpečnostní mříž, rozměr podstavy mm galvanizovaná ocel s integrovanou tepelnou izolací Prodlužovací tuba Tepelně izolační panel Stropní difuzér Prismatic SkyVault Amplifier Vnitřní elektrický stmívač Bezpečnostní mřížka Tubusový pás Spectralight Infinity, činitel odrazu 99,7% kompozitní materiál Cool Tube délky 600 mm / 1200 mm ø 760 mm dvojité zasklení v polykarbonátovém kroužku, vnitřní strana z materiálu Spectralight Infinity, světelná propustnost > 90% ø 760 mm světelná propustnost > 90% akrylát tl. 2,5 mm 36 ploch z materiálu Spectralight Infinity, činitel odrazu 99,7% kompozitní materiál Cool Tube ø 949mm, výška 634mm Nastavitelná poloha křidélek z Spectralight Infinity, od otevření do uzavření za 5,5 sekund, jedním vypínačem lze ovládat až 48 jednotek Předinstalovaná ve specifické hlavici, nerezová ocel Galvanizovaná ocel, speciální upínací mechanismus

10 Základní parametry SkyVault série M74 DS 740mm SHGC (koeficient přijatého tepla) 0,28 EDCS (plocha pro zachycení denního světla) cm 2 Plocha osvitu m 2 Efektivní délka tubusu 30 m+ Výkon s prvkem Collector a Amplifier Výkon s prvkem Amplifier Výkon s prvkem Collector Výkon základní sestava lm lm lm lm lm lm lm lm Chcete-li se dozvědět více o světlovodech, našich produktech a službách navštivte naše webové stránky na adrese Na našich stránkách můžete najít technické informace, návody, příkladové studie a i inspirace pro netradiční využití. Dále jsou k dispozici světelné konzultace a zpracování studií nejen pro hygienické stanice. Samozřejmostí je podpora pro projektanty v CAD výkresech. WT-WINDOWS TOMORROW s.r.o. Spojovací 136, Horoměřice telefon: info@solatube.cz
