1 Operativní dokumentace kamenných článků ve výkopu při domě čp. 269 na Starém Městě Nálezová zpráva OPD č. 07/2013 Ladislav Bartoš

2 Praha 1 Staré Město, čp. 269, Betlémské náměstí 1. Zpracoval Ing. arch. Ladislav Bartoš s. 2/9 NÁLEZOVÁ ZPRÁVA OPD č. 07/2013 Lokalita / Obec (část obce) Okres / Kraj Praha 1 Staré Město Hlavní město Praha Objekt čp. (č. or., č. parc.), jiná lokalizace Náprstkovo muzeum, U Halánků 269, Betlémské náměstí 1 [Evidenční číslo kulturní památky v ÚSKP] [Souřadnice] 38383/ '2.772"N, 14 24'59.771"E Zkoumaná část objektu / Prvek odhalená podzemní část zdiva východní fasády severně od průjezdu /kamenné články "Název" akce / NZ Dokumentace kamenných článků při lokálním výkopu Zpracoval (autor, instituce) Ing. arch. Ladislav Bartoš, spolupráce Ing. arch. Matouš Semerád, NPÚ HMP Označení NZ (ev. č. v archivu zpracovatele) SM0269_2013_nz Zadavatel OPD (osoba, instituce) Datum akce / Datum vydání NZ IV/2013 / V/2013 Místo uložení originálu NZ NPÚ ÚOP HMP Počet stran / Počet listů příloh 5/3 NPÚ ÚOP HMP Charakteristika výsledků / Anotace V dubnu 2013 byl proveden lokální výkop v chodníku před objektem Náprstkova muzea na Betlémském náměstí. Ve výkopu, situovaném severně od průjezdu, bylo možné pozorovat druhotně zazděné kamenicky opracované články. Zpracovateli průzkumu (autor NZ spolupracoval s Ing. arch. Matoušem Semerádem) bylo provedeno zběžné očištění nálezové situace a byly dokumentovány viditelné prvky: pískovcový parapetní prvek zazděného okna s částí levého ostění, další dva druhotně umístěné pískovcové prvky s jednoduchou, resp. dvojitou polodrážkou a opukový prvek s polodrážkou a obdélným otvorem. Obsah tohoto díla je duševním majetkem autora a jako takový je chráněn příslušnými zákony.

3 Praha 1 Staré Město, čp. 269, Betlémské náměstí 1. Zpracoval Ing. arch. Ladislav Bartoš s. 3/9 OBSAH 1. Úvod / s Popis nálezů / s Interpretace poznatků / s Památkové hodnocení / s Seznam příloh / s Přílohy / s. 6

4 Praha 1 Staré Město, čp. 269, Betlémské náměstí 1. Zpracoval Ing. arch. Ladislav Bartoš s. 4/9 1. Úvod Podnětem k provedení OPD byl náhodně zjištěný výkop v chodníku, přiléhajícím k východnímu průčelí objektu na Betlémském náměstí. Výkop byl otevřen po dobu cca jednoho týdne. Odhalené zdivo je v běžném stavebně technickém stavu, odpovídajícím pozici pod terénem při chodníku. V souvislosti se zásahy do chodníku, vyvolanými úpravami elektroinstalace, byly již v předchozích letech nestabilní části zdiva nově podezděny. V rámci zjednodušeného OPD bylo nejprve provedeno zběžné očištění nálezové situace od písku a zeminy, následně proběhla základní fotodokumentace a prvky byly orientačně změřeny pásmem. 2. Popis nálezů Objekt vytváří západní frontu Betlémského náměstí mezi Betlémskou a Náprstkovou ulicí na Starém Městě pražském. Dokumentována byla krátkodobě odhalená nálezová situace pod úrovní chodníku na Betlémském náměstí, pod prvním a druhým oknem severně od průjezdu. Ve výkopu bylo možné pozorovat nehomogenní zdivo s podílem cihel, opukového lomového kamene a druhotně užitých kamenicky opracovaných článků z pískovce a opuky. Pod větrací mřížkou se nachází parapetní prvek (1) zazděného okénka a část jeho levé špalety (2). Pod parapetním pískovcovým prvkem před líc zdiva objektu poněkud předstupuje podezdívka (6), obsahující cihly různých formátů, pálené dlaždice (tzv. topinky) a druhotně využitou část pískovcového ostění s polodrážkou (4). V nižší úrovni je líc stěny tvořen zcela novodobou podezdívkou (7), provedenou v souvislosti s pokládkou kabelů v posledních letech. V levé části výkopu byl částečně odhalen další pískovcový článek (3) s dvojitým ústupkem (polodrážkou), v pravé (severní) části byl dokumentován druhotně zazděný článek z opuky (5). Tento opukový prvek má polodrážku a obdélný otvor. Rozměry prvků: 1 parapet z pískovce délka 112 cm, šířka 17 cm, polodrážka 2,5 x 2,5 cm; 2 stojka ostění z pískovce šířka 19,5 cm, polodrážka 2,5 x 2,5 cm; 3 pískovcový článek délka 62 cm, výška 6,5 cm ( ,5 cm polodrážky); 4 pískovcový článek délka 95 cm, výška 12,5 cm (+ 4,5 cm polodrážka hl. 3,5 cm); 5 opukový článek viditelná délka 77 cm, výška 15 cm (+ 3 cm polodrážka), otvor 5 x 3 cm o hloubce 10 cm; 6 cihly v podezdívce o tloušťce 6,5 cm a 4,5 cm, dlaždice (topinka) 19,5 cm x 4 cm; 7 novodobá podezdívka (neměřeno); 3. Interpretace poznatků Jednopatrový objekt o několika křídlech narostl postupně z pěti středověkých domů. Na půdorysu zachovaných gotických sklepů se dosud jeví tři samostatné celky. Spojené domy nechal pronikavě přestavět koncem 16. stol. tehdejší majitel Václav Krocín z Drahobejle. Tehdy dosáhl dům dnešní rozlohy, vytvořena byla dispozice přízemí s průjezdem z Betlémského náměstí. V barokním období bylo zaklenuto přízemí záp. části křídla při Betlémské ul., v pozdním 18. stol. přeřešen vnějšek budovy, provedeny mansardové střechy a pavlače podél dlouhého již. křídla podklenuty arkádami. V 19. stol. byl dům majetkem Vojty Náprstka a jeho ženy Josefy, známých mecenášů. Dokumentované pískovcové prvky mohou pocházet z renesanční fáze objektu, jejich jednoznačná datace není zatím možná. Opukový prvek by mohl být ještě starší.

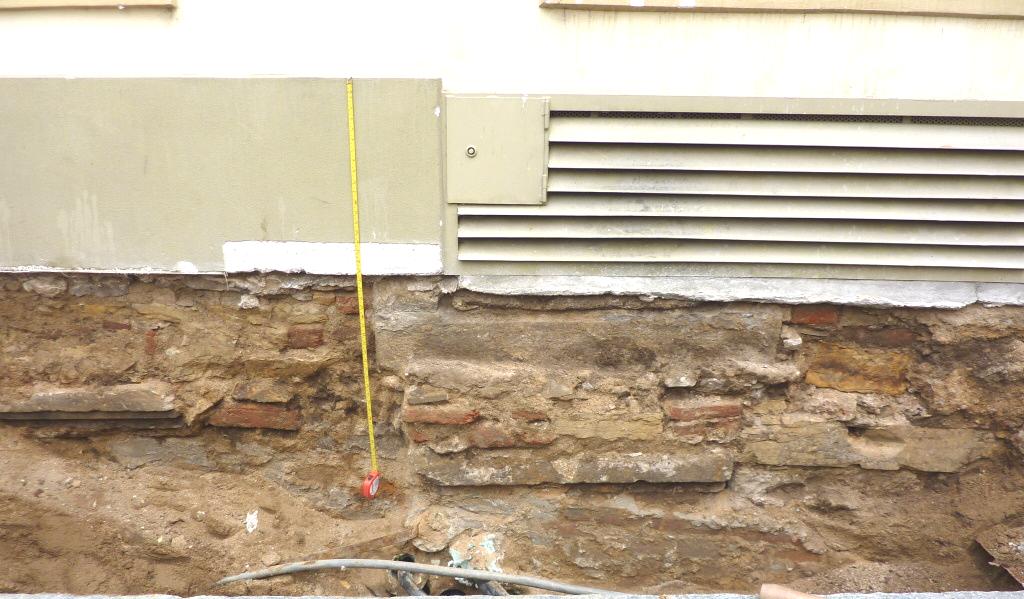

5 Praha 1 Staré Město, čp. 269, Betlémské náměstí 1. Zpracoval Ing. arch. Ladislav Bartoš s. 5/9 4. Památkové hodnocení Objevené kamenné prvky ostění původních otvorů jsou památkově cenné a jako součást nemovité kulturní památky by měly být zachovány na místě a chráněny před poškozením. Ideální ochranou soklových partií objektu je opětovné zakrytí zdiva omítkou na vápenné bázi, bez cementu. Není vhodné užití tzv. sanačních omítek. 5. Seznam příloh 1. Zákres nálezů do fotografie s vyznačením měřených rozměrů a pomocnými řezy. 2. Čelní fotografie nálezové situace. 3. Šikmá fotografie nálezové situace s bočním osvětlením.

6 Praha 1 Staré Město, čp. 269, Betlémské náměstí 1. Zpracoval Ing. arch. Ladislav Bartoš s. 6/9 6. Přílohy Příloha NZ OPD č. 1 Lokalita / Obec (část obce) / Okres / Kraj Praha 1 Staré Město / Hlavní město Praha Objekt čp. (č. or., č. parc.), jiná lokalizace / Zkoumaná část objektu / Prvek čp. 269, Betlémské náměstí 1 / zdivo ve výkopu pod chodníkem/ kamenné články Zpracoval (autor, instituce) / č. orig. v archivu zprac. Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM0269_2013_01 Popis přílohy (možno uvést podrobný komentář) Zákres nálezů do fotografie s vyznačením měřených rozměrů a pomocnými řezy. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2013 /měření pásmem, přibližné perspektivní vyrovnání snímku v programu GIMP Datum akce / Datum zpracování listu: IV/2013 / V/2013 Příloha NZ OPD č. 2 Lokalita / Obec (část obce) / Okres / Kraj Praha 1 Staré Město / Hlavní město Praha Objekt čp. (č. or., č. parc.), jiná lokalizace / Zkoumaná část objektu / Prvek čp. 269, Betlémské náměstí 1 / zdivo ve výkopu pod chodníkem/ kamenné články Zpracoval (autor, instituce) / č. orig. v archivu zprac. Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM0269_2013_02 Popis přílohy (možno uvést podrobný komentář) Čelní fotografie nálezové situace. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2013 / Datum akce / Datum zpracování listu: IV/2013 / V/2013

7 Praha 1 Staré Město, čp. 269, Betlémské náměstí 1. Zpracoval Ing. arch. Ladislav Bartoš s. 7/9

8 Praha 1 Staré Město, čp. 269, Betlémské náměstí 1. Zpracoval Ing. arch. Ladislav Bartoš s. 8/9

9 Praha 1 Staré Město, čp. 269, Betlémské náměstí 1. Zpracoval Ing. arch. Ladislav Bartoš s. 9/9 Příloha NZ OPD č. 3 Lokalita / Obec (část obce) / Okres / Kraj Praha 1 Staré Město / Hlavní město Praha Objekt čp. (č. or., č. parc.), jiná lokalizace / Zkoumaná část objektu / Prvek čp. 269, Betlémské náměstí 1 / zdivo ve výkopu pod chodníkem/ kamenné články Zpracoval (autor, instituce) / č. orig. v archivu zprac. Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / SM0269_2013_03 Popis přílohy (možno uvést podrobný komentář) Šikmá fotografie nálezové situace s bočním osvětlením. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/2013 / Datum akce / Datum zpracování listu: IV/2013 / V/2013
