1 N á l e z o v á z p r á v a Průzkum omítek v interiéru domu Mrštíkova 1128/22 v Jihlavě okres Jihlava, kraj Vysočina Národní památkový ústav, územní odborné pracoviště v Telči vypracoval: Ing. Petr G r y c, odbor EDIS květen 2015

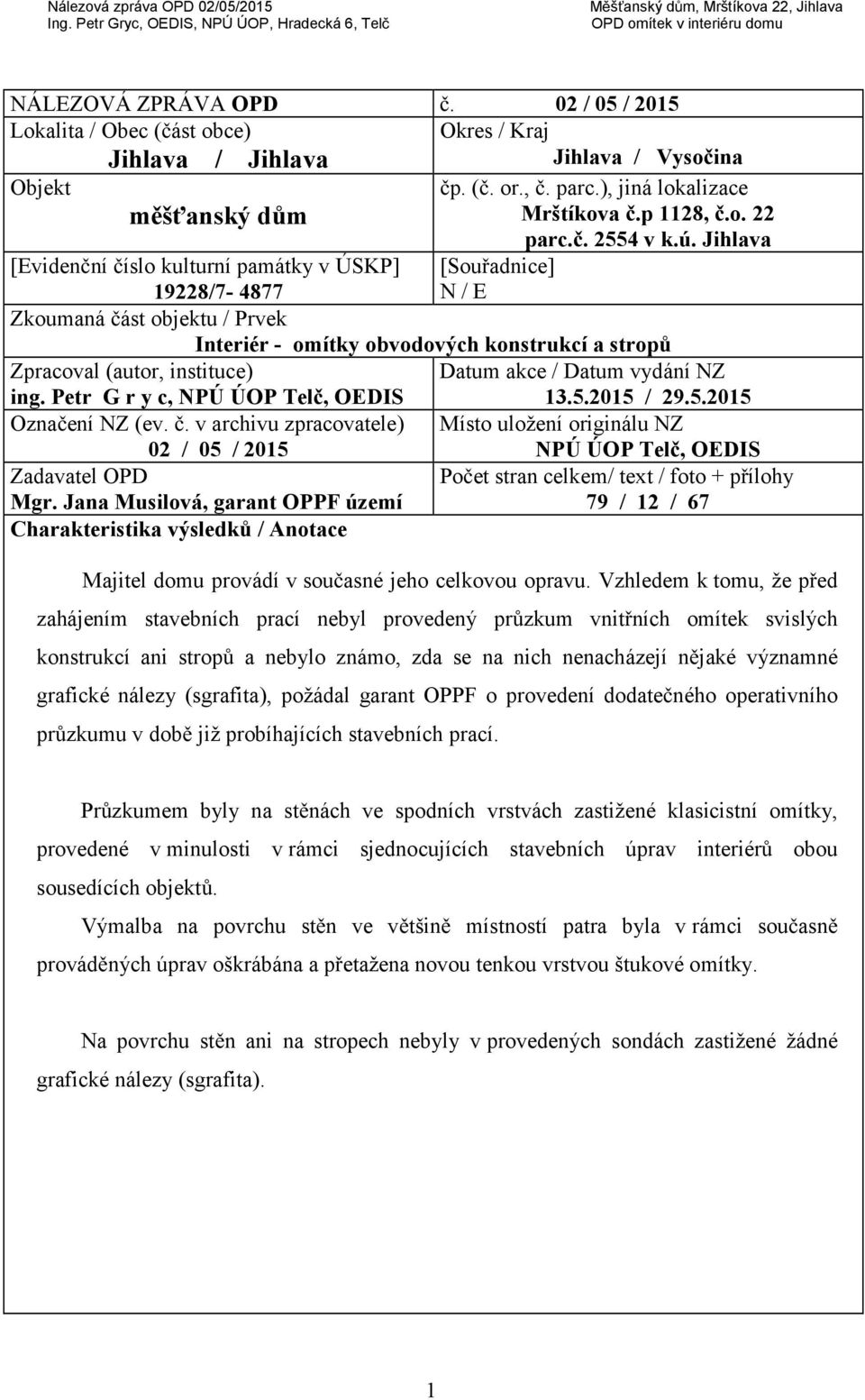

2 NÁLEZOVÁ ZPRÁVA OPD č. 02 / 05 / 2015 měšťanský dům Mrštíkova č.p 1128, č.o. 22 parc.č v k.ú. Jihlava [Evidenční číslo kulturní památky v ÚSKP] 19228/ [Souřadnice] N / E (autor, instituce) ing. Petr G r y c, NPÚ ÚOP Telč, OEDIS Datum akce / Datum vydání NZ / Označení NZ (ev. č. v archivu zpracovatele) 02 / 05 / 2015 Místo uložení originálu NZ NPÚ ÚOP Telč, OEDIS Zadavatel OPD Mgr. Jana Musilová, garant OPPF území Počet stran celkem/ text / foto + přílohy 79 / 12 / 67 Charakteristika výsledků / Anotace Majitel domu provádí v současné jeho celkovou opravu. Vzhledem k tomu, že před zahájením stavebních prací nebyl provedený průzkum vnitřních omítek svislých konstrukcí ani stropů a nebylo známo, zda se na nich nenacházejí nějaké významné grafické nálezy (sgrafita), požádal garant OPPF o provedení dodatečného operativního průzkumu v době již probíhajících stavebních prací. Průzkumem byly na stěnách ve spodních vrstvách zastižené klasicistní omítky, provedené v minulosti v rámci sjednocujících stavebních úprav interiérů obou sousedících objektů. Výmalba na povrchu stěn ve většině místností patra byla v rámci současně prováděných úprav oškrábána a přetažena novou tenkou vrstvou štukové omítky. Na povrchu stěn ani na stropech nebyly v provedených sondách zastižené žádné grafické nálezy (sgrafita). 1

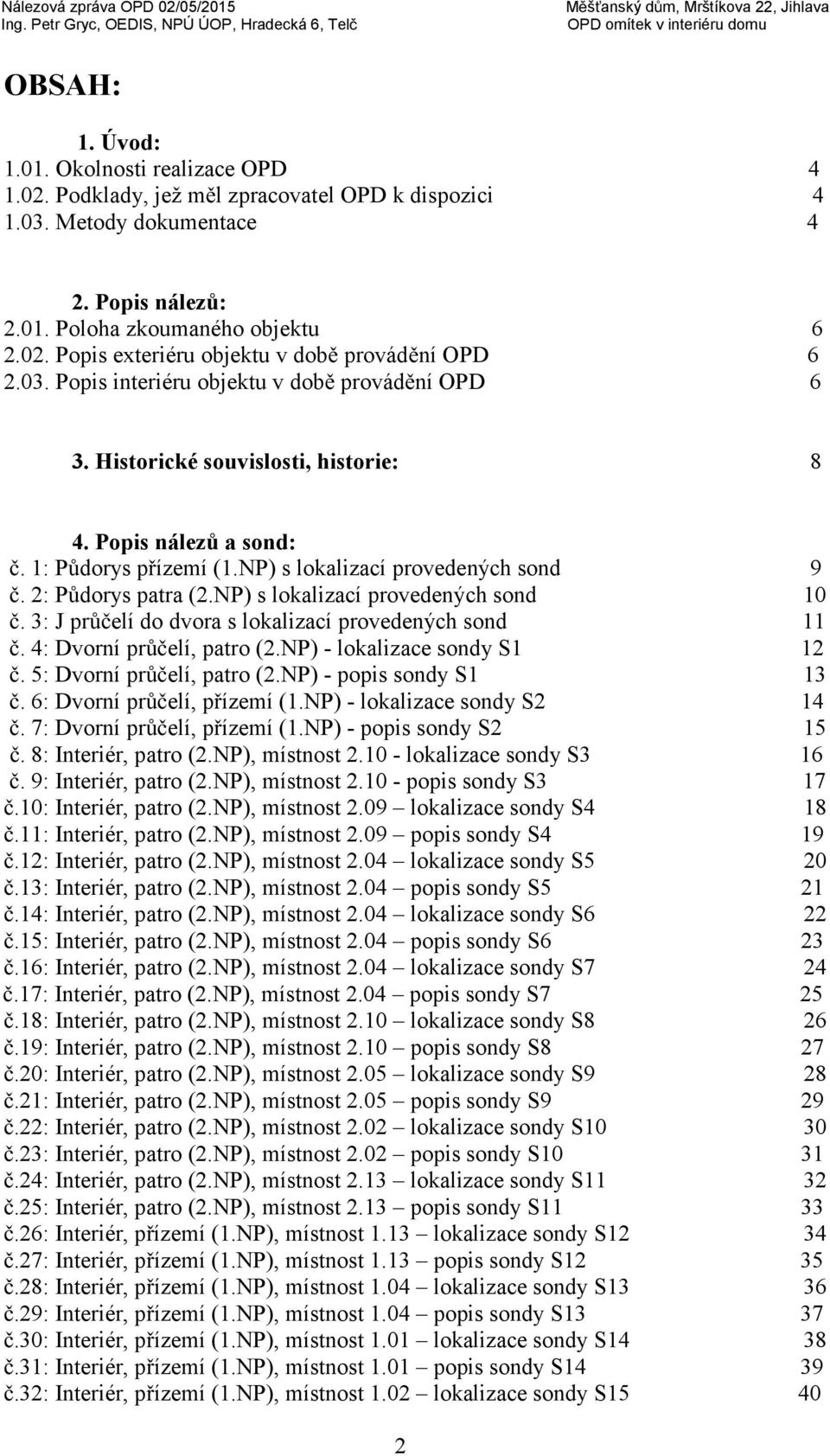

3 OBSAH: 1. Úvod: Okolnosti realizace OPD Podklady, jež měl zpracovatel OPD k dispozici Metody dokumentace 4 2. Popis nálezů: Poloha zkoumaného objektu Popis exteriéru objektu v době provádění OPD Popis interiéru objektu v době provádění OPD 6 3. Historické souvislosti, historie: 8 4. Popis nálezů a sond: č. 1: Půdorys přízemí (1.NP) s lokalizací provedených sond 9 č. 2: Půdorys patra (2.NP) s lokalizací provedených sond 10 č. 3: J průčelí do dvora s lokalizací provedených sond 11 č. 4: Dvorní průčelí, patro (2.NP) - lokalizace sondy S1 12 č. 5: Dvorní průčelí, patro (2.NP) - popis sondy S1 13 č. 6: Dvorní průčelí, přízemí (1.NP) - lokalizace sondy S2 14 č. 7: Dvorní průčelí, přízemí (1.NP) - popis sondy S2 15 č. 8: Interiér, patro (2.NP), místnost lokalizace sondy S3 16 č. 9: Interiér, patro (2.NP), místnost popis sondy S3 17 č.10: Interiér, patro (2.NP), místnost 2.09 lokalizace sondy S4 18 č.11: Interiér, patro (2.NP), místnost 2.09 popis sondy S4 19 č.12: Interiér, patro (2.NP), místnost 2.04 lokalizace sondy S5 20 č.13: Interiér, patro (2.NP), místnost 2.04 popis sondy S5 21 č.14: Interiér, patro (2.NP), místnost 2.04 lokalizace sondy S6 22 č.15: Interiér, patro (2.NP), místnost 2.04 popis sondy S6 23 č.16: Interiér, patro (2.NP), místnost 2.04 lokalizace sondy S7 24 č.17: Interiér, patro (2.NP), místnost 2.04 popis sondy S7 25 č.18: Interiér, patro (2.NP), místnost 2.10 lokalizace sondy S8 26 č.19: Interiér, patro (2.NP), místnost 2.10 popis sondy S8 27 č.20: Interiér, patro (2.NP), místnost 2.05 lokalizace sondy S9 28 č.21: Interiér, patro (2.NP), místnost 2.05 popis sondy S9 29 č.22: Interiér, patro (2.NP), místnost 2.02 lokalizace sondy S10 30 č.23: Interiér, patro (2.NP), místnost 2.02 popis sondy S10 31 č.24: Interiér, patro (2.NP), místnost 2.13 lokalizace sondy S11 32 č.25: Interiér, patro (2.NP), místnost 2.13 popis sondy S11 33 č.26: Interiér, přízemí (1.NP), místnost 1.13 lokalizace sondy S12 34 č.27: Interiér, přízemí (1.NP), místnost 1.13 popis sondy S12 35 č.28: Interiér, přízemí (1.NP), místnost 1.04 lokalizace sondy S13 36 č.29: Interiér, přízemí (1.NP), místnost 1.04 popis sondy S13 37 č.30: Interiér, přízemí (1.NP), místnost 1.01 lokalizace sondy S14 38 č.31: Interiér, přízemí (1.NP), místnost 1.01 popis sondy S14 39 č.32: Interiér, přízemí (1.NP), místnost 1.02 lokalizace sondy S

4 č.33: Interiér, přízemí (1.NP), místnost 1.02 popis sondy S15 41 č.34: Interiér, přízemí (1.NP), místnost 1.14 lokalizace sondy S16 42 č.35: Interiér, přízemí (1.NP), místnost 1.14 popis sondy S16 43 č.36: Interiér, přízemí (1.NP), místnost č.37: Interiér, přízemí (1.NP), místnost č.38: Interiér, přízemí (1.NP), místnost č.39: Interiér, přízemí (1.NP), místnost č.40: Interiér, přízemí (1.NP), místnost č.41: Interiér, přízemí (1.NP), místnost č.42: Interiér, přízemí (1.NP), místnost č.43: Interiér, patro (2.NP), místnost č.44: Interiér, patro (2.NP), místnost č.45: Interiér, patro (2.NP), místnost č.46: Interiér, patro (2.NP), místnost č.47: Interiér, patro (2.NP), místnost č.48: Interiér, patro (2.NP), místnost č.49: Interiér, patro (2.NP), místnost č.50: Interiér, patro (2.NP), místnost č.51: Interiér, patro (2.NP), místnost č.52: Interiér, patro (2.NP), místnost č.53: Interiér, podkroví (3.NP), místnost s rozebraným trámovým stropem nad č.54: Interiér, podkroví (3.NP), místnost s rozebraným trámovým stropem nad č.55: Exteriér, terasa v podkroví (3. NP) ve dvorním průčelí 63 č.56: Exteriér, okapová hrana střechy ve dvorním průčelí 64 č.57: Exteriér, V průčelí do ulice Mrštíkovy 65 č.58: Exteriér, S průčelí do ulice Židovské 66 č.59: Exteriér, Z dvorní průčelí, okna v přízemí (1.NP) 67 č.60: Exteriér, Z dvorní průčelí, okna v patře (2.NP) Interpretace poznatků: Památkové hodnocení: Doporučení pro další péči, závady: Přílohy: č.61: Císařský povinný otisk mapy katastru 1835, lokalizace objektu 73 č.62: Vlastnické vtahy, mapa KN 74 č.63: Lokalizace domu v současné zástavbě 75 č.64: Lokalizace domu v současné zástavbě, mapa katastru a ortofoto 76 č.65: Stav domovního průčelí do ulice Mrštíkovy v roce cca č.66: Stav SV nároží do křižovatky ulic Mrštíkovy a Židovské v roce cca č.67: Stav domovního průčelí do ulice Židovské v roce cca

5 1. Úvod Okolnosti realizace OPD Vlastník objektu provádí v současné době již delší dobu celkovou opravu domu. Vzhledem k tomu, že v předstihu nebyl provedený žádný průzkum vnitřních omítek svislých konstrukcí ani stropů a nebylo tedy jasné, zda se na nich nenacházejí nějaké významné grafické nálezy (sgrafita), požádal garant OPPF o provedení dodatečného operativního průzkumu až v době již probíhajících stavebních prací. V předložené projektové dokumentaci pro stavební povolení, řešící rozsah a způsob oprav omítek, se počítá ve většině místností s jejich opravami nebo s oškrábáním stávajících výmaleb. OPD probíhal dne 13. a za polojasného počasí, s teplotami pohybujícími se okolo +17 C. Fotodokumentace byla pořízená digitální kamerou SONY, model DSC HX Podklady, jež měl zpracovatel OPD k dispozici Autor při zpracování OPD vycházel zejména z: - evidenčního listu nemovité památky Měšťanský dům Mrštíkova 22 v Jihlavě číslo rejstříku 19228/ Ústředního seznamu kulturních památek ČR před a po reidentifikaci - z projektu pro stavební povolení (PSP) Rekonstrukce historického objektu parc.č v k.ú. Jihlava, vypracované Ing. Sedáčkem, PROJEKT-STAVBY Jihlava, výkres č. D- 06, D-07 a D-09 - archivních materiálů a fotodokumentace NPÚ ÚOP v Telči - archivních materiálů Muzea Vysočiny v Jihlavě - z historických údajů převzatých z literatury - vlastní fotodokumentace - vlastního zaměření Metody dokumentace - interpretace nálezových situací zachycených fotodokumentací ze dne 13. a metodou srovnávání se skutečným stavem 4

6 - drobné lokální sondy - digitální fotodokumentace současného stavu s uvedením konfrontačních situací - zaměření nálezových situací - písemné záznamy v terénu - zákresy v terénu - popis 5

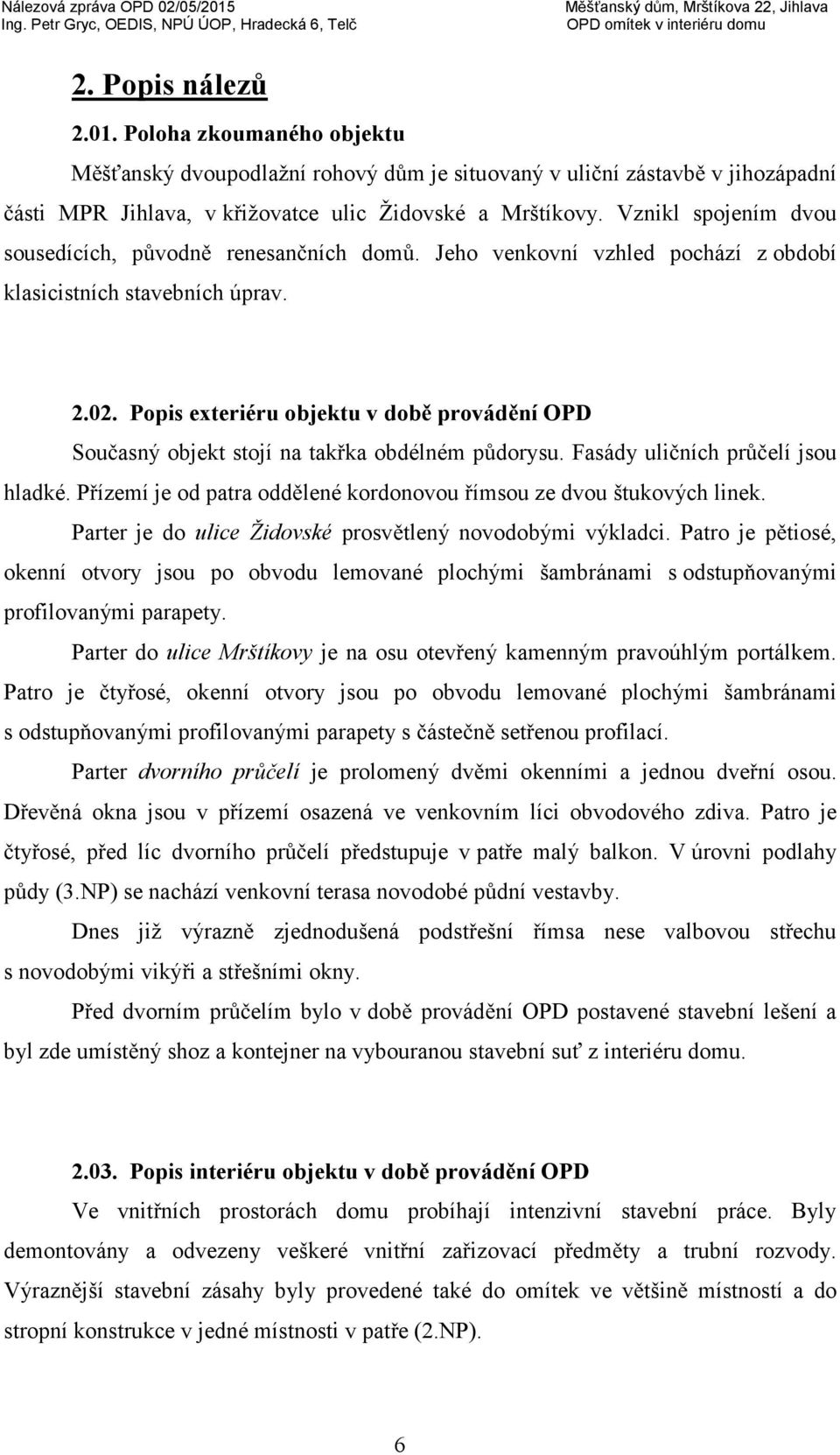

7 2. Popis nálezů Poloha zkoumaného objektu Měšťanský dvoupodlažní rohový dům je situovaný v uliční zástavbě v jihozápadní části MPR Jihlava, v křižovatce ulic Židovské a Mrštíkovy. Vznikl spojením dvou sousedících, původně renesančních domů. Jeho venkovní vzhled pochází z období klasicistních stavebních úprav Popis exteriéru objektu v době provádění OPD Současný objekt stojí na takřka obdélném půdorysu. Fasády uličních průčelí jsou hladké. Přízemí je od patra oddělené kordonovou římsou ze dvou štukových linek. Parter je do ulice Židovské prosvětlený novodobými výkladci. Patro je pětiosé, okenní otvory jsou po obvodu lemované plochými šambránami s odstupňovanými profilovanými parapety. Parter do ulice Mrštíkovy je na osu otevřený kamenným pravoúhlým portálkem. Patro je čtyřosé, okenní otvory jsou po obvodu lemované plochými šambránami s odstupňovanými profilovanými parapety s částečně setřenou profilací. Parter dvorního průčelí je prolomený dvěmi okenními a jednou dveřní osou. Dřevěná okna jsou v přízemí osazená ve venkovním líci obvodového zdiva. Patro je čtyřosé, před líc dvorního průčelí předstupuje v patře malý balkon. V úrovni podlahy půdy (3.NP) se nachází venkovní terasa novodobé půdní vestavby. Dnes již výrazně zjednodušená podstřešní římsa nese valbovou střechu s novodobými vikýři a střešními okny. Před dvorním průčelím bylo v době provádění OPD postavené stavební lešení a byl zde umístěný shoz a kontejner na vybouranou stavební suť z interiéru domu Popis interiéru objektu v době provádění OPD Ve vnitřních prostorách domu probíhají intenzivní stavební práce. Byly demontovány a odvezeny veškeré vnitřní zařizovací předměty a trubní rozvody. Výraznější stavební zásahy byly provedené také do omítek ve většině místností a do stropní konstrukce v jedné místnosti v patře (2.NP). 6

8 Podlahy: V přízemí zůstala v místnostech bývalé prodejny i jejího sociálního a technického zázemí zachovaná velkoplošná dlažba. Nášlapné vrstvy podlah v místnostech v patře byly odstraněné až na podkladní cementový potěr. V některých místnostech v podkroví byly demontovány nášlapné vrstvy podlah až na podkladní cementový potěr. Ve střední části podkroví zůstala zachována zadlážděná plocha baru i s navazujícími stěnovými konstrukcemi. Nad místností 2.09 byl v době provádění OPD rozebíraný horní záklop podlahy nad trámovým stropem. Svislé konstrukce: Omítky stěn, opatřené novodobými nátěry na bázi latexu, jsou v přízemí v části bývalé prodejny silně zamokřené zatékající vodou z bývalé koupelny v podkroví. V době provádění OPD se zde na povrchu dlažby nacházely kaluže stojící vody. Na masivně promočeném zaklenutí se v místnostech 1.01 a 1.02 vyskytují souvislé povlaky plísní. Omítky zde místy zcela chybí a obnažují tak podkladní zdivo se zřetelnými prasklinami. Do výšky cca 180 cm nad podlahou je na obnaženém zdivu v prodejně do ulice Mrštíkovy natažená novější štuková vrstva. Statické poruchy jsou patrné i na ostatních obvodových stěnách. Vnitřní výmalby stěn se odlupují, na většině ploch stěn i na zaklenutí se vyskytují rozsáhlé vlhkostní mapy. V patře byly v době provádění OPD vnitřní omítky už prakticky na všech stěnách zastižené stavebními zásahy. Někde již byly opravené a přetažené novou vrstvou tenké štukové omítky. V jiných místnostech byla vnitřní výmalba stěn oškrábaná až na spodní omítkovou vrstvu. Stropy: Do omítek stropů v době provádění OPD zatím bylo zasahováno pouze minimálně. Novou tenkou štukovou vrstvou byl strop přetažený pouze v místnosti V místnosti 2.09 byly v době provádění OPD instalovány kovové stojky, provizorně podpírající dřevěný trámový strop nad místností. 7

9 3. Historické souvislosti, historie: Současný nárožní objekt vznikl spojením dvou v jádru renesančních domů, postavených na úzkých gotických parcelách. Jednotlivé dispoziční struktury obou původních domů jsou v současném objektu dosud patrné. Rozsáhlejší úpravy a dispoziční změny byly provedené v obou objektech ihned po jejich sloučení na konci 19. století. Ze stejného období pochází i současný vnější vzhled dvorního i obou uličních průčelí. K novodobější stavební historii domu se zpracovateli OPD podařilo získat pouze údaje ze spisového archivu NPÚ ÚOP v Telči: souhlas Památkového ústavu v Brně se zřízením prodejny obuvi v přízemních prostorách domu s podmínkou vybudování předloženého schodiště z kamene dodatečný souhlas Památkového ústavu v Brně s již osazeným firemním označením prodejny rozhodnutí OkÚ Jihlava k výměně stávajících plechových garážových vrat za dřevěný výkladec souhlas Památkového ústavu v Brně s úpravou sklepních prostorů domu - s podmínkou zpracování SHP ještě před zahájením prací rozhodnutí OkÚ Jihlava na zřízení půdní vestavby, přístavby a rekonstrukce pláště domu při stanovení podmínky zachování tvaru a výšky střešního hřebene rozhodnutí OkÚ Jihlava na obnovu pláště a půdní vestavbu rozhodnutí OkÚ Jihlava na poskytnutí finančního příspěvku majitelům domu na zachování a obnovu kulturní památky rozhodnutí OkÚ Jihlava na osazení firemního označení na fasádu domu rozhodnutí OkÚ Jihlava na přístavbu a částečnou zástavbu dvora rozhodnutí OkÚ Jihlava o přerušení správního řízení ve věci opravy a statického zajištění sklepních prostorů pro absenci statického posudku v žádosti vlastníka ze dne rozhodnutí OkÚ Jihlava na provedení statického zajištění sklepních prostorů domu Mrštíkova vyjádření NPÚ ÚOP v Telči na výměnu kabelů NN a kabelové skříně na uliční fasádě domu 8

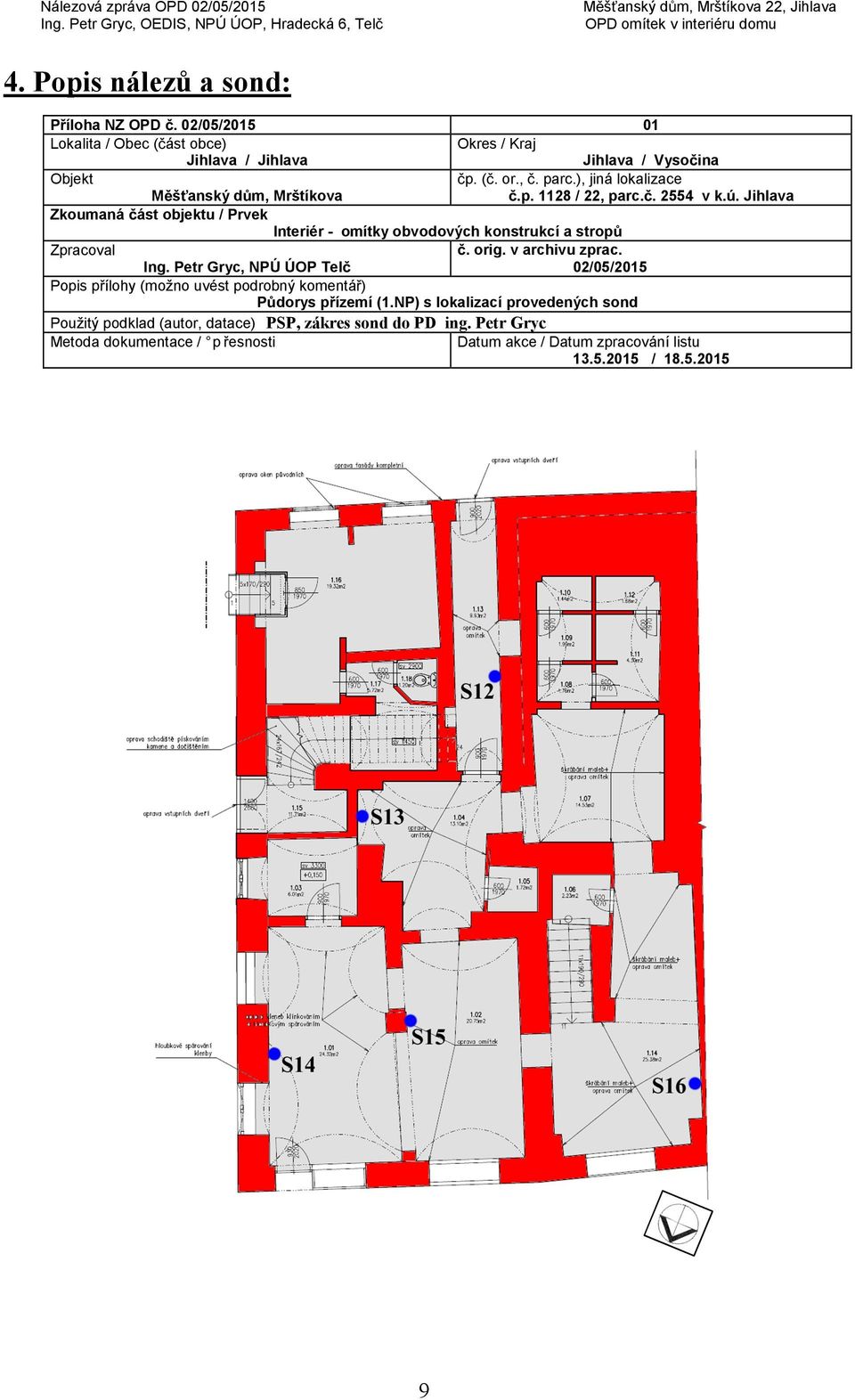

10 4. Popis nálezů a sond: Příloha NZ OPD č. 01 Půdorys přízemí (1.NP) s lokalizací provedených sond Použitý podklad (autor, datace) PSP, zákres sond do PD ing. Petr Gryc /

11 Příloha NZ OPD č. 02 Půdorys patra (2.NP) s lokalizací provedených sond Použitý podklad (autor, datace) PSP, zákres sond do PD ing. Petr Gryc /

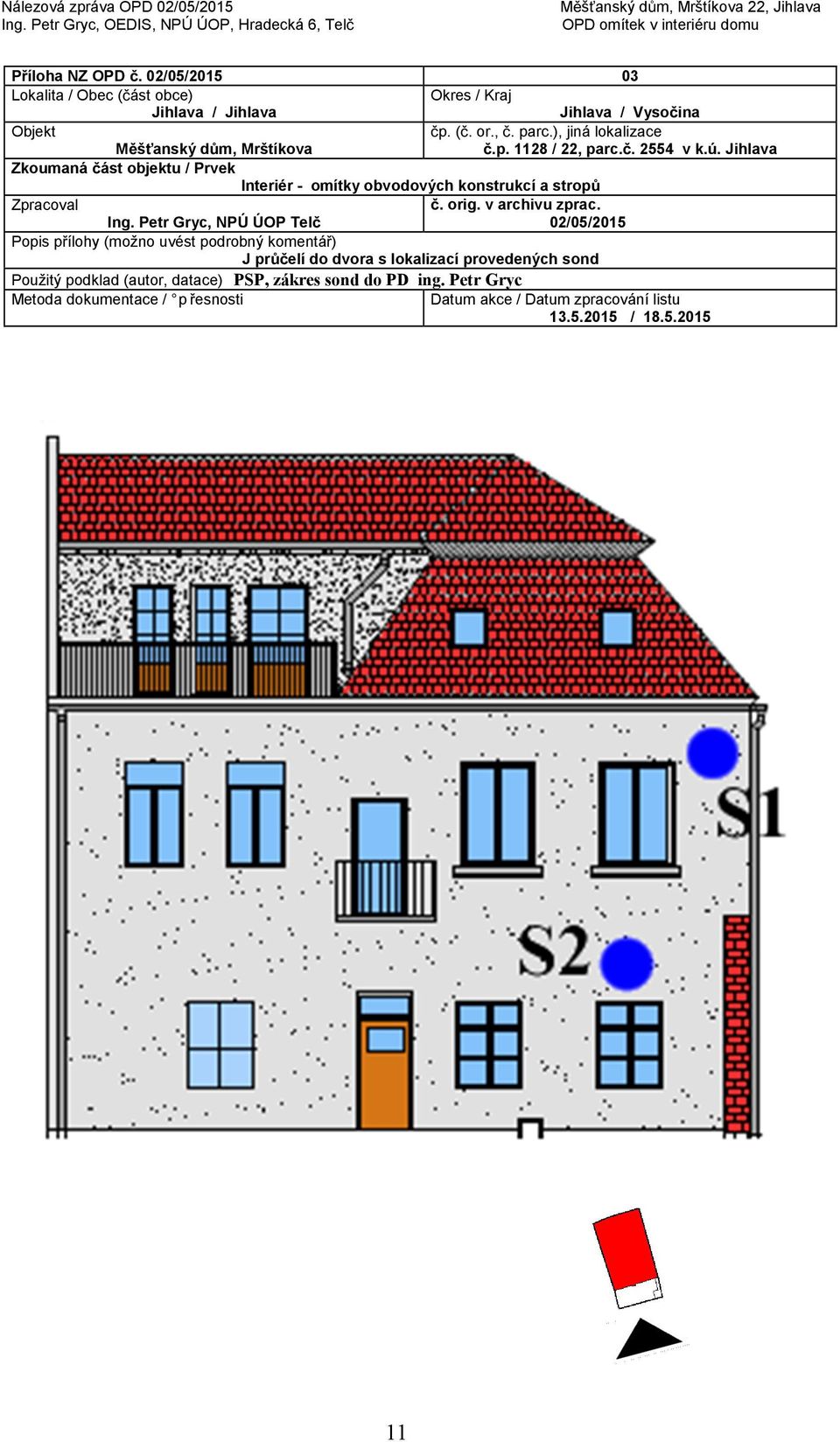

12 Příloha NZ OPD č. 03 J průčelí do dvora s lokalizací provedených sond Použitý podklad (autor, datace) PSP, zákres sond do PD ing. Petr Gryc /

13 Příloha NZ OPD č. 04 Dvorní průčelí, patro (2.NP) - lokalizace sondy S1 Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

14 Příloha NZ OPD č. 05 Dvorní průčelí, patro (2.NP) - popis sondy S1 Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy fasádních nátěrů: 1 fasádní stříkaný omítkový nátěr v barvě světle šedé tl. do 1 mm 2 omítka štuková s vyšším obsahem hydraulické složky, tvrdá, homogenní tl. 5 7 mm 3 omítka jádrová s vyšším obsahem vápna, homogenní, tvrdá, písková frakce do 3 mm, pecky nerozmíchaného vápna do 2 mm tl mm 4 jádrová vyrovnávací omítka, měkká, písková frakce s kamínky do 12 mm, pecky nerozmíchaného vápna do 2 mm, drobné úlomky cihel tl mm 5 cementový pačok 6 - cihla 13

15 Příloha NZ OPD č. 06 Dvorní průčelí, přízemí (1.NP) - lokalizace sondy S2 Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

16 Příloha NZ OPD č. 07 Dvorní průčelí, přízemí (1.NP) - popis sondy S2 Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy fasádních nátěrů: 1 fasádní stříkaný omítkový nátěr v barvě světle šedé tl. do 1 mm 2 omítka štuková vápenná, měkká, homogenní tl. 2 4 mm 3 omítka jádrová s vyšším obsahem vápna, homogenní, tvrdá, písková frakce do 3 mm, pecky nerozmíchaného vápna do 2 mm tl mm 4 jádrová vyrovnávací omítka s vysokým obsahem hydraulické složky, tvrdá, písková frakce s kamínky do 6 mm, pecky nerozmíchaného vápna do 3 mm tl mm 5 cementový pačok 6 - cihla 15

17 Příloha NZ OPD č. 08 Interiér, patro (2.NP), místnost lokalizace sondy S3 (v = 160 cm od horního líce podlahy) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

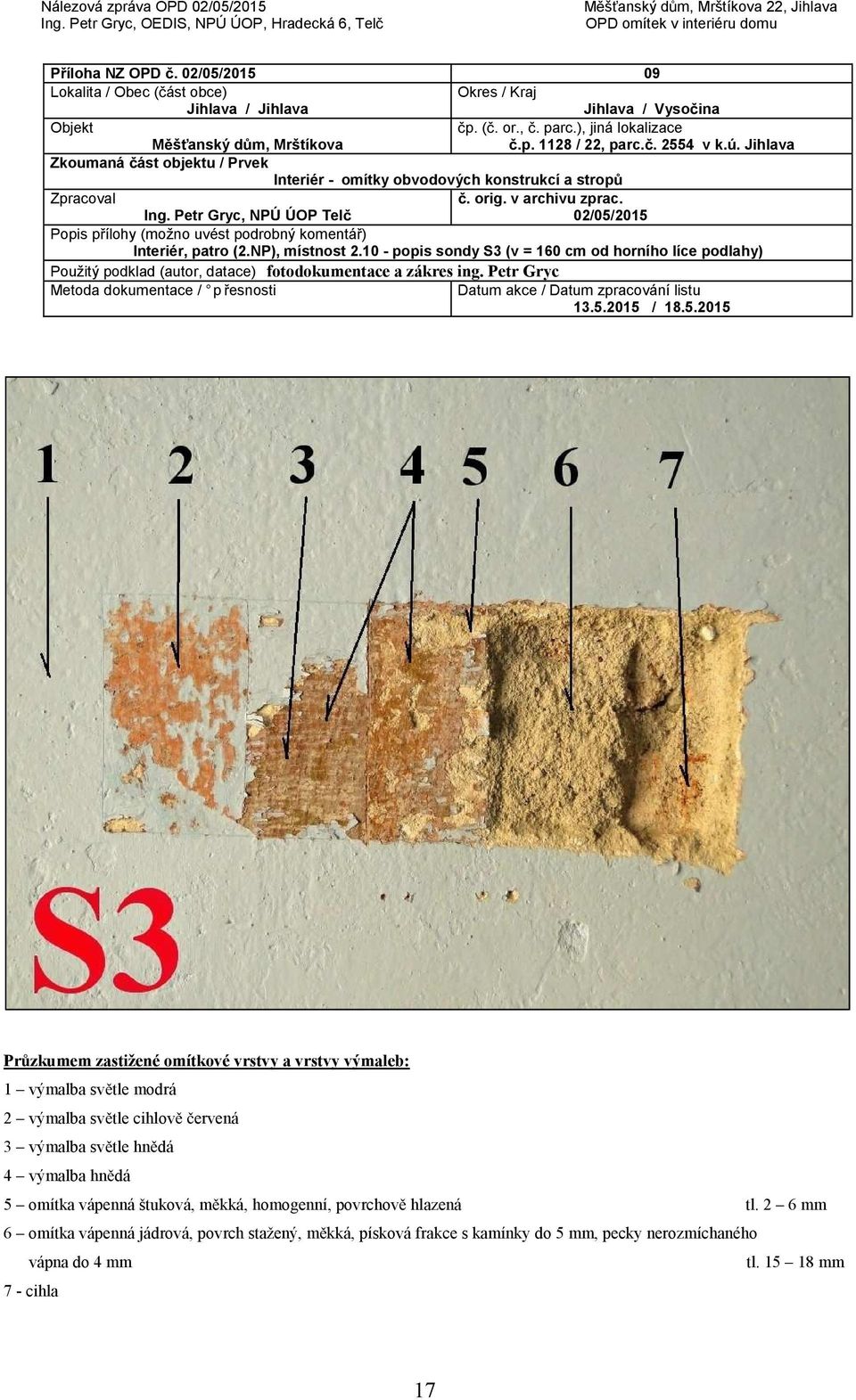

18 Příloha NZ OPD č. 09 Interiér, patro (2.NP), místnost popis sondy S3 (v = 160 cm od horního líce podlahy) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba světle modrá 2 výmalba světle cihlově červená 3 výmalba světle hnědá 4 výmalba hnědá 5 omítka vápenná štuková, měkká, homogenní, povrchově hlazená tl. 2 6 mm 6 omítka vápenná jádrová, povrch stažený, měkká, písková frakce s kamínky do 5 mm, pecky nerozmíchaného vápna do 4 mm tl mm 7 - cihla 17

19 Příloha NZ OPD č. 10 Interiér, patro (2.NP), místnost 2.09 lokalizace sondy S4 (v = 170 cm od horního líce podlahy) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

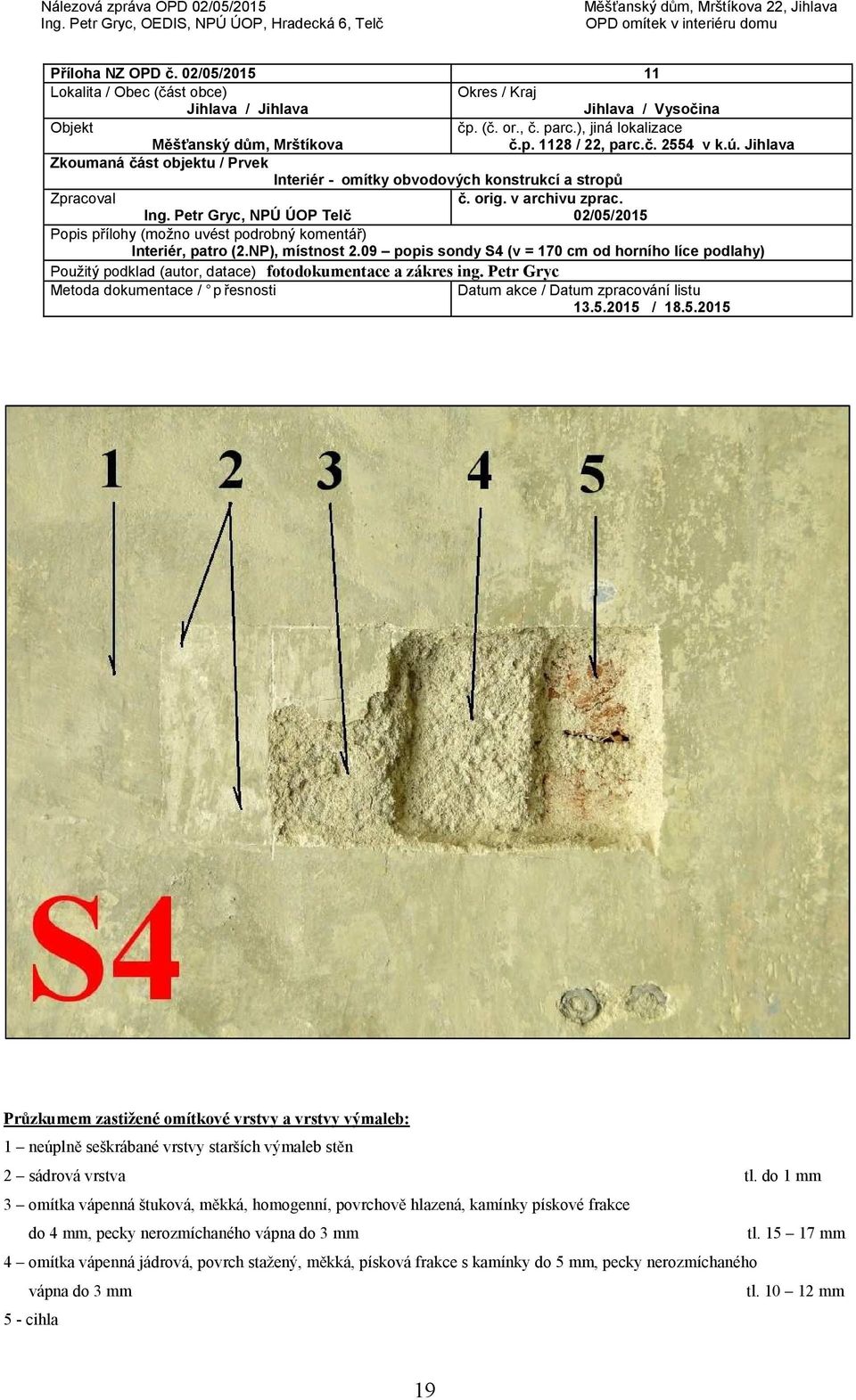

20 Příloha NZ OPD č. 11 Interiér, patro (2.NP), místnost 2.09 popis sondy S4 (v = 170 cm od horního líce podlahy) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 neúplně seškrábané vrstvy starších výmaleb stěn 2 sádrová vrstva tl. do 1 mm 3 omítka vápenná štuková, měkká, homogenní, povrchově hlazená, kamínky pískové frakce do 4 mm, pecky nerozmíchaného vápna do 3 mm tl mm 4 omítka vápenná jádrová, povrch stažený, měkká, písková frakce s kamínky do 5 mm, pecky nerozmíchaného vápna do 3 mm tl mm 5 - cihla 19

21 Příloha NZ OPD č. 12 Interiér, patro (2.NP), místnost 2.04 lokalizace sondy S5 (v = 180 cm od horního líce podlahy pod patou klenby) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

22 Příloha NZ OPD č. 13 Interiér, patro (2.NP), místnost 2.04 popis sondy S5 (v = 180 cm od horního líce podlahy pod patou klenby) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba lomená bílá mnohonásobná 2 výmalba světle žlutá 3 štuková omítková vrstva tl. 1 2 mm 4 výmalba světle žlutá 5 - štuková omítková vrstva tl. 1 2 mm 6 výmalba oranžovo šedo hnědá vícenásobná (váleček?) 7 sádrová vrstva tl. do 1 mm 8 výmalba lomená bílá mnohonásobná 9 omítka vápenná jednovrstvá, měkká, homogenní, povrchově hlazená, kamínky pískové frakce do 3 mm, pecky nerozmíchaného vápna do 2 mm, malé kousky tenkých větviček tl mm 10 - cihla 21

23 Příloha NZ OPD č. 14 Interiér, patro (2.NP), místnost 2.04 lokalizace sondy S6 (v = 250 cm od horního líce podlahy, klenební pas) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

24 Příloha NZ OPD č. 15 Interiér, patro (2.NP), místnost 2.04 popis sondy S6 (v = 250 cm od horního líce podlahy, klenební pas) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba lomená bílá mnohonásobná 2 výmalba světle hnědá mnohonásobná 3 výmalba světle žlutá 4 omítka vápenná štuková, měkká, homogenní, povrchově hlazená, kamínky pískové frakce do 2 mm, pecky nerozmíchaného vápna do 2 mm, 5 omítka vápenná jádrová, měkká, homogenní, kamínky pískové frakce do 3 mm, pecky nerozmíchaného vápna do 5 mm 6 - cihla tl. 2-6 mm tl mm 23

25 Příloha NZ OPD č. 16 Interiér, patro (2.NP), místnost 2.04 lokalizace sondy S7 (v = 280 cm od horního líce podlahy, nad dveřmi) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

26 Příloha NZ OPD č. 17 Interiér, patro (2.NP), místnost 2.04 popis sondy S7 (v = 280 cm od horního líce podlahy, nad dveřmi) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba lomená bílá mnohonásobná 2 výmalba oranžová, hnědá, šedá (váleček?) 3 výmalba světle hnědá mnohonásobná 4 výmalba hnědožlutá 5 omítka vápenná štuková, měkká, homogenní, povrchově hlazená, kamínky pískové frakce do 2 mm, pecky nerozmíchaného vápna do 1 mm, 6 omítka vápenná jádrová, měkká, homogenní, kamínky pískové frakce do 20 mm, pecky nerozmíchaného vápna do 3 mm, drobné úlomky větviček 7 - cihla tl. 2-3 mm tl mm 25

27 Příloha NZ OPD č. 18 Interiér, patro (2.NP), místnost 2.10 lokalizace sondy S8 (výška nad podlahou 305 cm, strop v rohu) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

28 Příloha NZ OPD č. 19 Interiér, patro (2.NP), místnost 2.10 popis sondy S8 (výška nad podlahou 305 cm, strop v rohu) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba světle modrá 2 výmalba lomená bílá vícenásobná 3 výmalba světle žlutá s linkou po obvodu světle hnědou a zelenou 4 výmalba lomená bílá 5 omítka vápenná štuková jednovrstvá, měkká, homogenní, povrchově hlazená, kamínky pískové frakce do 2 mm, pecky nerozmíchaného vápna do 1 mm, tl mm 6 rákosová rohož 7 spodní prkenný záklop trámového stropu 27

29 Příloha NZ OPD č. 20 Interiér, patro (2.NP), místnost 2.05 lokalizace sondy S9 (výška nad podlahou 160cm) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

30 Příloha NZ OPD č. 21 Interiér, patro (2.NP), místnost 2.05 popis sondy S9 (výška nad podlahou 160cm) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 původní výmalba stěn byla oškrábaná na povrch sádrové vrstvy 2 sádrová vrstva, šedivá tl. do 1 mm 3 výmalba lomená bílá mnohonásobná 4 omítka vápenná štuková, měkká, homogenní, povrchově hlazená, kamínky pískové frakce do 2 mm, pecky nerozmíchaného vápna do 1 mm tl. 5-8 mm 5 omítka vápenná jádrová, měkká, homogenní, kamínky pískové frakce do 5 mm, kousky dřeva, pecky nerozmíchaného vápna do 5 mm, drobné úlomky větviček tl mm 6 - cihla 29

31 Příloha NZ OPD č. 22 Interiér, patro (2.NP), místnost 2.02 lokalizace sondy S10 (výška nad podlahou 170 cm) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

32 Příloha NZ OPD č. 23 Interiér, patro (2.NP), místnost 2.02 popis sondy S10 (výška nad podlahou 170 cm) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: Celá stěna je masivně promočená zatékáním z vyššího patra 1 výmalba světle zelená 2 výmalba žluto oranžová 3 sádrová vrstva, šedivá tl. do 1 mm 4 výmalba lomená bílá mnohonásobná 5 omítka vápenná štuková, měkká, homogenní, povrchově hlazená, kamínky pískové frakce do 2 mm, pecky nerozmíchaného vápna do 2 mm tl mm 6 omítka vápenná jádrová, měkká, homogenní, kamínky pískové frakce do 5 mm, pecky nerozmíchaného vápna do 8 mm tl mm 7 - cihla (degradovaná a rozpadající se) 31

33 Příloha NZ OPD č. 24 Interiér, patro (2.NP), místnost 2.13 lokalizace sondy S11 (výška nad podlahou 220 cm, pata klenby) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

34 Příloha NZ OPD č. 25 Interiér, patro (2.NP), místnost 2.13 popis sondy S11 (výška nad podlahou 220 cm, pata klenby) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba lomená bílá 2 štuková novodobá vrstva tl. do 1 mm 3 výmalba lomená bílá 4 omítka vápenná štuková, tvrdá, homogenní, povrchově hlazená, kamínky pískové frakce do 2 mm, pecky nerozmíchaného vápna do 2 mm tl mm 5 omítka vápenná jádrová, s kavernami, kamínky pískové frakce do 10 mm, pecky nerozmíchaného vápna do 7 mm tl mm 6 jádrová vápenná vyrovnávací omítková vrstva, tvrdá, s kavernami, kamínky pískové frakce do 3 mm tl mm 7 - cihla 33

35 Příloha NZ OPD č. 26 Interiér, přízemí (1.NP), místnost 1.13 lokalizace sondy S12 (výška nad podlahou 320 cm) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

36 Příloha NZ OPD č. 27 Interiér, přízemí (1.NP), místnost 1.13 popis sondy S12 (výška nad podlahou 320 cm) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba světle žlutá 2 výmalba lomená bílá mnohonásobná 3 výmalba zelená - šedá (váleček?) 4 sádrová vrstva tl. do 1 mm 5 výmalba lomená bílá mnohonásobná 6 výmalba světle zelená mnohonásobná 7 výmalba lomená bílá 8 - omítka vápenná štuková, jednovrstvá, homogenní, povrchově hlazená, jemné frakce tl. 4-6 mm 9 - cihla 35

37 Příloha NZ OPD č. 28 Interiér, přízemí (1.NP), místnost 1.04 lokalizace sondy S13 (výška nad podlahou 340 cm, čelo klenby) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

38 Příloha NZ OPD č. 29 Interiér, přízemí (1.NP), místnost 1.04 popis sondy S13 (výška nad podlahou 340 cm, čelo klenby) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba šedivá, barva omyvatelná na bázi latexu 2 výmalba světle žlutá a středně hnědá se vzorem (váleček?) 3 omítka štuková s vysokým obsahem hydraulické složky, tvrdá, povrchově hlazená tl. 2-3 mm 4 omítka štuková s vysokým obsahem hydraulické složky, tvrdá, homogenní, kamínky pískové frakce do 2 mm tl. 5-8 mm 5 jádrová omítková vrstva s vysokým obsahem hydraulické složky, velmi tvrdá, s kavernami, kamínky pískové frakce do 5 mm tl mm 6 - cihla 37

39 Příloha NZ OPD č. 30 Interiér, přízemí (1.NP), místnost 1.01 lokalizace sondy S14 (výška nad podlahou 310 cm, čelo klenby) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

40 Příloha NZ OPD č. 31 Interiér, přízemí (1.NP), místnost 1.01 popis sondy S14 (výška nad podlahou 310 cm, čelo klenby) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 oškrábané vrstvy vnitřní výmalby 2 - výmalba lomená bílá mnohonásobná 3 omítka vápenná štuková středně tvrdá, povrchově hlazená, homogenní tl. 5-6 mm 4 jádrová omítka vápenná, kamínky pískové frakce do 15 mm, homogenní, pecky nerozmíchaného vápna do 8 mm tl mm 5 - cihla 39

41 Příloha NZ OPD č. 32 Interiér, přízemí (1.NP), místnost 1.02 lokalizace sondy S15 (výška nad podlahou 240 cm, sloup) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

42 Příloha NZ OPD č. 33 Interiér, přízemí (1.NP), místnost 1.02 popis sondy S15 (výška nad podlahou 240 cm, sloup) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba oranžová, barva na bázi latexu 2 výmalba žlutá 3 výmalba světle zelená 4 výmalba lomená bílá, na bázi latexu 5 výmalba světle hnědá, na bázi latexu 6 výmalba lomená bílá 7 - omítka štuková, středně tvrdá, povrchově hlazená, homogenní tl. 5-8 mm 8 jádrová omítková, středně tvrdá, homogenní, kamínky pískové frakce do 3 mm, pecky nerozmíchaného vápna do 2 mm tl mm 9 - cihla 41

43 Příloha NZ OPD č. 34 Interiér, přízemí (1.NP), místnost 1.14 lokalizace sondy S16 (výška nad podlahou 170 cm, stěna) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc /

44 Příloha NZ OPD č. 35 Interiér, přízemí (1.NP), místnost 1.14 popis sondy S16 (výška nad podlahou 170 cm, stěna) Použitý podklad (autor, datace) fotodokumentace a zákres ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy a vrstvy výmaleb: 1 výmalba hnědočervená, barva na bázi oleje 2 výmalba lomená bílá mnohonásobná 3 - omítka štuková vápenná, středně tvrdá, povrchově hlazená, homogenní, kamínky pískové frakce do 2 mm, pecky nerozmíchaného vápna do 2 mm 4 jádrová omítková, středně tvrdá, homogenní, kamínky pískové frakce do 8 mm, pecky nerozmíchaného vápna do 2 mm 5 vyrovnávací omítka s vysokým obsahem hydraulické složky, velmi tvrdá, s kavernami, kamínky pískové frakce do 3 mm 6 cihla tl. 3-4 mm tl. 5-8 mm 43

45 Příloha NZ OPD č. 36 Interiér, přízemí (1.NP), místnost 1.13 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

46 Příloha NZ OPD č. 37 Interiér, přízemí (1.NP), místnost 1.04 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

47 Příloha NZ OPD č. 38 Interiér, přízemí (1.NP), místnost 1.04 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

48 Příloha NZ OPD č. 39 Interiér, přízemí (1.NP), místnost 1.02 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

49 Příloha NZ OPD č. 40 Interiér, přízemí (1.NP), místnost 1.01 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

50 Příloha NZ OPD č. 41 Interiér, přízemí (1.NP), místnost 1.14 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

51 Příloha NZ OPD č. 42 Interiér, přízemí (1.NP), místnost 1.07 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

52 Příloha NZ OPD č. 43 Interiér, patro (2.NP), místnost 2.13 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

53 Příloha NZ OPD č. 44 Interiér, patro (2.NP), místnost 2.13 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

54 Příloha NZ OPD č. 45 Interiér, patro (2.NP), místnost 2.16 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

55 Příloha NZ OPD č. 46 Interiér, patro (2.NP), místnost 2.15 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

56 Příloha NZ OPD č. 47 Interiér, patro (2.NP), místnost 2.02 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

57 Příloha NZ OPD č. 48 Interiér, patro (2.NP), místnost 2.01 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

58 Příloha NZ OPD č. 49 Interiér, patro (2.NP), místnost 2.05 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

59 Příloha NZ OPD č. 50 Interiér, patro (2.NP), místnost 2.04 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

60 Příloha NZ OPD č. 51 Interiér, patro (2.NP), místnost 2.09 s promočeným stropem Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

61 Příloha NZ OPD č. 52 Interiér, patro (2.NP), místnost 2.10 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

62 Příloha NZ OPD č. 53 Interiér, podkroví (3.NP), místnost s rozebraným trámovým stropem (bývalá koupelna) nad místností 2.09 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

63 Příloha NZ OPD č. 54 Interiér, podkroví (3.NP), místnost s rozebraným trámovým stropem (bývalá koupelna) nad místností 2.09 Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

64 Příloha NZ OPD č. 55 Exteriér, terasa v podkroví (3. NP) ve dvorním průčelí Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

65 Příloha NZ OPD č. 56 Exteriér, okapová hrana střechy nad dvorním průčelí Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

66 Příloha NZ OPD č. 57 Exteriér, V průčelí do ulice Mrštíkovy Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

67 Příloha NZ OPD č. 58 Exteriér, S průčelí do ulice Židovské Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

68 Příloha NZ OPD č. 59 Exteriér, Z dvorní průčelí, okna v přízemí (1.NP) Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

69 Příloha NZ OPD č. 60 Exteriér, Z dvorní průčelí, okna v patře (2.NP) Použitý podklad (autor, datace) fotodokumentace ing. Petr Gryc /

70 5. Interpretace poznatků Ke zjištěnému stavebně - technickému stavu objektu a prováděným stavebním úpravám se zpracovatel OPD vyjadřuje pouze v rozsahu a předmětu provedeného průzkumu. Nejstarší omítkové vrstvy zastižené oběma sondami na zdivu dvorního průčelí jsou takřka identické co do provedení i skladby. Lze proto předpokládat, že minimálně dvorní průčelí nebylo v nedávné době zastižené významnějšími plošnými opravami omítek. Výjimku tvoří omítky v těsné blízkosti okenních otvorů. V přízemí (1.NP) jsou osazená starší špaletová okna s venkovním křídlem ve vnějším líci fasády a v patře (2.NP) již okna na první pohled menší a novější, osazená hlouběji ve špaletě. Proto lze oprávněně předpokládat, že omítky v blízkosti okenních otvorů budou výrazně mladší. Interiér - přízemí (1.NP): Do spodních vrstev omítkových ploch na vnitřních svislých konstrukcích v přízemí (1.NP) bylo zasahováno prakticky pouze v předsíni obchodu. Při úpravách zde byly původní omítky odstraněné a nahrazené tvrdými omítkami s vysokým obsahem hydraulické složky. (míst a 1.14). V sondách, provedených v dalších místnostech, nebyly novější omítky zastižené. V místnosti 1.01 se na stěnách i na klenbách vyskytují významnější statické poruchy, omítky byly na některých stěnách odstraněné až na podkladní zdivo. V přízemí (1.NP) se vyskytuje na omítkách bohatá škála vrstev výmaleb, zejména v místnostech, sloužících v minulosti jako obchod. Interiér - patro (2.NP): Omítky v patře (2.NP) byly v řadě místností v rámci současných oprav nově přetažené tenkou štukovou vrstvou, takže bez destrukčního zásahu není možné zjistit, zda pod novým povrchem zůstaly zachované i starší omítkové vrstvy. Vzhledem k tomu, že se v těchto místnostech nepočítá s dalšími stavebními zásahy do svislých konstrukcí, není provedení průzkumu nutné a nebyl proto provedený. V místnostech, kde byly zčásti nebo zcela seškrábané vrstvy vnitřních výmaleb, byly zastižené dvouvrstvé vápenné omítky. V ostatních místnostech se na omítkách dochovaly kontinuální vrstvy vnitřních výmaleb v různých barevných odstínech. V místnostech, využívaných dříve zřejmě pro bydlení, byly povrchy 69

71 omítek stěn pod výmalbami zušlechtěny plošným přesádrováním či dodatečným jemným přeštukováním. V patře (2.NP) se v místnostech s neoškrábanými omítkami na stěnách vyskytuje kontinuální bohatá škála vrstev výmaleb, často i vícebarevných. Výmalba stropu v místnosti 2.10 (sonda S8), byla pod současným křiklavě barevným nátěrem zastižená decentní s vícebarevnou linkovou výzdobou podél stěn. Zpracovatel OPD předpokládá, že stropy v ostatních místnostech budou pod současnou výmalbou obdobné. Interiér - podkroví (3.NP): Průzkum omítek v podkroví (3.NP) nebyl požadován a nebyl proto provedený. Vizuálně je ale zřejmé, že se jedná o novodobou půdní vestavbu s novodobými stavebními úpravami. V době provádění průzkumu zpracovatel OPD zaznamenal, že pracovníci provádějící stavební práce, začali rozebírat podlahovou konstrukci v podkroví (3.NP) nad místností 2.09 patra (2.NP). Sejmuli nášlapné vrstvy i horní prkenný záklop a obnažili stropní trámy, narušené dlouhodobým zatékáním (ze zde se v minulosti nacházející neodizolované koupelny) a následně napadené dřevomorkou (viz. Příloha č.51 a č.52). 70

72 6. Památkové hodnocení Zastižené spodní omítkové vrstvy na vnitřních svislých konstrukcích a stropech pocházejí z doby klasicistních stavebních úprav na konci 19. století, z doby kdy došlo ke stavebně architektonickému sjednocení obou tehdejších sousedících objektů. V některých místnostech v přízemí i v patře byly klasicistní omítkové vrstvy překryté tenkými omítkami mladšími či zcela novodobými. Dochované omítky na svislých konstrukcích i na stropech i s vrstvami kontinuálních výmaleb na nich se nacházejících je potřeba důsledně chránit. 71

73 7. Doporučení pro další péči, závady Ke stavebním úpravám se zpracovatel OPD vyjadřuje pouze v rozsahu a předmětu provedeného průzkumu. - provést zajištění statických poruch (prasklin a trhlin) ve zdivu a na klenbách v přízemí (např. systémem HELIFIX) - omítky stěn a kleneb opravovat pouze v plochách výrazně poškozených nebo nesoudržných s podkladním zdivem - minimalizovat rozsah oškrábání stávajících vnitřních výmaleb stěn a stropů - průzkumem zjištěné dílčí a lokální zavlhčení či promočení omítek nelze, z pohledu památkové péče, považovat za výrazné poškození. Všeobecně proto není možné uvažovat s automatickým plošným odstraněním stávajících omítek - každý případ je potřeba řešit individuálně. - mokré plochy omítek ponechat před stavebními úpravami řádně vysušit. Je potřeba počítat s tím, že dlouhodobějším problémem bude zajištění řádného vyschnutí zásypu kleneb v přízemí v místnostech 1.01 a z pohledu památkové péče lze vyslovit podmínečný souhlas s odstraněním omítek s vysokým obsahem cementové složky. Tyto zásahy je ale nutné řešit individuálně - na opravu poškozených omítek použít maltu čistě vápennou, bez přísad cementu či jakýchkoliv disperzí, nejlépe připravovanou na místě z kusového, řádně vyhašeného vápna a z písků z lokálních zdrojů - použití jakéhokoliv druhu pytlovaných omítkových směsí není žádoucí - použití jakéhokoliv druhu sanačních omítek je z pohledu památkové péče nepřijatelné - novou výmalbu opravených omítek provést malířskou barvou na vápenné bázi 72

74 8. Přílohy: Příloha NZ OPD č. 61 Císařský povinný otisk mapy katastru 1835, lokalizace objektu Použitý podklad (autor, datace) archivní mapy /

75 Příloha NZ OPD č. 62 Vlastnické vtahy (současný zápis v katastru nemovitostí)), mapa KN Použitý podklad (autor, datace) KN /

76 Příloha NZ OPD č. 63 Lokalizace domu v současné zástavbě Použitý podklad (autor, datace) mapy.cz /

77 Nálezová zpráva OPD Měšťanský dům, Mrštíkova 22, Jihlava Příloha NZ OPD č. 64 Měšťanský dům, Mrštíkova č.p / 22, parc.č v k.ú. Jihlava Lokalizace domu v současné zástavbě, mapa katastru a ortofoto Použitý podklad (autor, datace) mapy.cz, zákres Ing. Petr Gryc Metoda dokumentace / p řesnosti /

78 Příloha NZ OPD č. 65 Stav domovního průčelí do ulice Mrštíkovy v roce cca 1969 Použitý podklad (autor, datace) fotoarchiv NPÚ ÚOP v Telči /
