1 Operativní dokumentace nálezových situací odhalených při přestavbě objektu čp. 135 na Novém Městě pražském Nálezová zpráva OPD č. 06/2013 Ladislav Bartoš

2 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 2/18 NÁLEZOVÁ ZPRÁVA OPD č. 06/2013 Lokalita / Obec (část obce) Okres / Kraj Praha 1 Nové Město Hlavní město Praha Objekt čp. (č. or., č. parc.), jiná lokalizace Palác čp. 135, Mikulandská 7, parc. 843 [Evidenční číslo kulturní památky v ÚSKP] [Souřadnice] 50766/ '53.273"N, 14 25'3.037"E Zkoumaná část objektu / Prvek nálezové situace ve dvorních křídlech objektu, vnější stěna směrem k Národní třídě (stopy po zbořeném sousedním objektu čp. 136) "Název" akce / NZ Dokumentace nálezových situací v čp. 135 na Novém Městě Zpracoval (autor, instituce) Ing. arch. Ladislav Bartoš, spolupráce Ing. arch. Matouš Semerád, Mgr. Hana Černá, NPÚ ÚOP HMP Označení NZ (ev. č. v archivu zpracovatele) NM0135_2013_nz Zadavatel OPD (osoba, instituce) Datum akce / Datum vydání NZ III-V/2013 / VIII/2013 Místo uložení originálu NZ NPÚ ÚOP HMP Počet stran / Počet listů příloh 6/12 NPÚ ÚOP HMP Charakteristika výsledků / Anotace V březnu a dubnu 2013 byla provedena operativní dokumentace aktuálně odhalených nálezových situací v areálu objektu čp. 135 na Novém Městě. V objektu probíhá razantní přestavba, spojená s demolicí velké části dvorních křídel, rekonstrukcí uličního křídla barokního paláce a novostavbou, zahrnující parcely po zbořených domech čp. 136 a 137. Byly nalezeny a zdokumentovány stopy zaniklého sousedního objektu, který přiléhal k severní stěně paláce. Pozoruhodným nálezem byl otisk krovu (konců krokví, vazných trámů), včetně zčásti zachované pozednice, z níž byl odebrán vzorek pro dendrodataci. Datum skácení prvku bylo určeno po roce Pozorovány byly také pozůstatky po odkouření několika otopných systémů/ černé kuchyně. Dále bylo dokumentováno několik nálezových situací ve dvorních křídlech, zejména v severním (barokní a klasicistní fáze kleneb přízemí, západní stěna hlavní budovy) a západním (stáje - pozůstatky žlabů pro koně). Zední kleština datovala výstavbu tohoto křídla do doby po roce Obsah tohoto díla je duševním majetkem autora a jako takový je chráněn příslušnými zákony.

3 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 3/18 OBSAH 1. Úvod / s Popis nálezů / s Interpretace poznatků / s Památkové hodnocení / s Seznam příloh / s Přílohy / s. 7

4 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 4/18 1. Úvod Podnětem k provedení OPD byla zjištěná probíhající stavební činnost, zahrnující také rozsáhlé demolice dvorních křídel objektu. Při první prohlídce stavby již byla bohužel většina demoličních prací provedena. V rámci OPD bylo alespoň základním způsobem dokumentováno několik nálezových situací v západním a severním dvorním křídle, proběhla základní fotodokumentace a některé prvky byly orientačně změřeny pásmem. Podrobnější měření bylo provedeno u nálezové situace na severní stěně hlavní budovy, kde byly změřeny rozměry otisku zaniklého krovu zbořené sousední budovy. Ze zachované dřevěné pozednice tohoto zaniklého krovu byl odebrán vzorek pro dendrochronologické datování. Druhý vzorek byl odebrán ze zbytku zední kleštiny zachovaného v severovýchodním koutě západního křídla. V interiérech uličního paláce byla především provedena fotodokumentace odkrytých malovaných trámových stropů ve druhém patře. 2. Popis nálezů Schönkirchovský, nebo také Winterfeldovský dům v Mikulandské ulici na Novém Městě pražském je vrcholně barokní palácovou stavbou, využívající zdivo několika starších objektů. Během probíhajících stavebních úprav se postupně ukázalo, že dům obsahuje ve velkém rozsahu starší konstrukce, než se předpokládalo. Ve druhém patře se objevily malované trámové stropy s mimořádně pestrou škálou motivů (architektura, mytologie, antropomorfní, zoomorfní, vegetabilní motivy, ornamentika). Ve většině místností jsou záklopy přeskládány, stropní trámy však zůstaly na původních pozicích. Malované stropní trámy se dochovaly v severní polovině druhého patra uličního křídla domu. V severním bočním křídle je zachován kompletní strop včetně záklopu. Nález těchto stropů, stejně jako sondy odhalující nástěnné malby z barokní etapy a starší omítky pod nimi, vedou k revizi datování konstrukcí objektu. Po zbourání sousedního nárožního domu čp. 136 v 60. letech 20. se stal dočasně nárožním objektem, plocha po sousedním domě byla využívána jako parkoviště. Dělící stěna mezi čp. 135 a 136 byla po demolici čp. 136 zpevněna s využitím mj. kolejnic a betonu. Toto souvrství bylo v roce 2013 postupně rozkrýváno, problematické partie byly částečně přezděny. Podrobněji mohly být dokumentovány situace v pásu odpovídajícímu horní části prvního patra, zahrnující otisk zaniklého krovu sousedního zbořeného objektu a systémy odkouření několika generací topidel či topenišť. Otisk krovu obsahuje více či méně jasně patrná čela vazných trámů, krokví a pozednice. Z šikmého otisku při severovýchodním nároží lze usuzovat, že střecha měla při Mikulandské ulici zřejmě valbu. Osové vzdálenosti jednotlivých vazeb se pohybují v rozmezí cm. Ve střední části délky dokumentované stěny, přibližně ve vzdálenosti 8 12 m od uliční čáry, byly dokumentovány pozůstatky komínových sopouchů, odkouření několika různých systémů topidel či topenišť. Složitost nálezové situace, její pouze dílčí zachování a přístupnost sice neumožňuje komplexní porozumění jednotlivým systémům a jejich datování, avšak množství historických úprav a podoba nálezů napovídá, že v tomto místě zřejmě mimo jiné fungovala po určitou dobu tzv. černá kuchyně. Průběh starších sopouchů je přerušen částmi cihelného segmentového záklenku, náležejícího ke klenbě zaniklé místnosti, součásti čp. 136, z níž se zachoval pouze otisk čela na dokumentované zdi, včetně interiérového omítkového souvrství. Tato místnost

5 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 5/18 musela existovat před razantní přestavbou z roku 1837, protože po ní byly (dle výkresů v pasportu SÚRPMO) prostory v prvním patře plochostropé. Bohužel se nepodařilo podrobně dokumentovat zdivo v nižších úrovních, vzhledem k postupu výstavby a situaci na stavbě byla možná již jen letmá fotodokumentace střední části. V úrovni cca 3 m nad terénem se objevila řada cihel na plocho, kryjících vloženou dřevěnou kleštinu, probíhající prakticky v celé délce. Síla (zbořené) čelní zdi v Mikulandské ulici v úrovni přízemí byla 90 cm. V návaznosti na otisk této zbořené stěny byl zaznamenán otisk paty klenby. Klenba byla segmentová valená s pětibokými výsečemi. V úrovni přízemí byly také pozorovány pozůstatky pekovaných omítek. Západní stěna severního dvoupatrového křídla byla v době dokumentace zbavena omítek. Její zdivo je z lomového opukového kamene s plochami cihelného zdiva zejména v místech zazděných okenních či dveřních otvorů. Záklenky otvorů jsou rovněž cihelné, segmentové. Jedná se o čelo zachovávané části objektu, vzniklé odbouráním západně navazujícího severního dvorního křídla, z nějž zůstalo zachováno pouze klenuté přízemí. V úrovni kleneb nad prvním patrem jsou patrné železné závlače táhel. V prvním i druhém patře jsou patrné tři okenní osy, přičemž jednotlivá okna byla během stavebního vývoje objektu zazdívána, případně přeměněna na průchody do přistavěného (a dále přestavovaného, zvyšovaného) severozápadního bočního křídla. V prvním patře, severně od střední osy, mnohonásobně převrstvené, aktuálně zazděné, se nachází prvek části kamenného ostění, jediný na této fasádě. Pískovcová část stojky má rozměry 19 x 68 cm. Na čelní ploše i na pravé hraně, dnes zakryté cihelnou zazdívkou, jsou patrné pozůstatky historických omítkových a nátěrových vrstev. Zdivo prvního a druhého patra je poškozeno poměrně výraznými trhlinami, jejich podoba svědčí o tom, že v této části objektu došlo k požáru. Ze západní části bočního severního křídla byly zachovány jen klenby přízemí. Patra byla demolována, severní obvodová zeď byla také zbořena. Před jejím odstraněním zde bylo možné pozorovat průnik dvojice stlačených oblouků, vytvářejících arkádu v rámci stěny s čelními oblouky dvou klenebních polí vložené plackové klenby. Dvojice stlačených oblouků tvořila před letošním stavebním zásahem dva výklenky v rámci severní stěny, tedy jakousi slepou arkádu. V rámci stavební akce byla tato arkáda nejprve otevřena, později byly oblouky s velkou částí stěny zcela odstraněny. Na poškozeném severním líci zdi byly také pozorovatelná kotevní táhla se závlačemi a pozůstatky omítek někdejších interiérových povrchových úprav sousedního domu čp. 137 (zbořeného v 60. letech). V západní stěně západního dvorního křídla bylo odhaleno několik zazděných pozůstatků žlabů stání pro koně. Toto přízemní klenuté křídlo tedy fungovalo jako stáje. Jednotlivá stání byla tvořena charakteristickou převýšenou zaoblenou nikou, ukončenou konchou, pod ní byl do stěny vsazen kamenný žlab na vodu a pod ním při zemi ještě drobnější obdélná nika s cihelným záklenkem. V horní části byl do zaoblené niky vložen kovový koš na seno (zachoval se otisk na omítce). Poté, co se změnila funkce prostor, byly kamenné žlaby vytrhány, otvory včetně nik zazděny cihelnou zazdívkou do líce stěny, který byl zaomítán. 3. Interpretace poznatků Malované trámové stropy posouvají dataci přinejmenším severní poloviny uličního křídla objektu až do úrovně druhého patra do manýristického období, orientačně někam do doby kolem roku Pro přesnější dataci by bylo vhodné provést dendrochronologické datování některého z malovaných stropních trámů.

6 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 6/18 Pomocí výsledků dendrochronologické analýzy bylo možné datovat zaniklý sousední objekt, respektive krov nad jednopatrovým sousedním domem v jižní části čp. 136, jehož části se dochovaly v otisku na severní stěně čp. 135, s vysokou pravděpodobností do druhé čtvrtiny 17. století. Dendrochronologická analýza uvádí datum skácení odebraného vzorku (část pozednice) po roce Patrné otisky dřevěných prvků ukazují rozměry a pozice částí krovu krokví, vazných trámů (případně krátčat) a pozednic. Zadní (západní) dvorní křídlo, je díky dendrochronologickému datování dřevěné zední kleštiny možné datovat do přelomu 17. a 18. století. Dendrochronologická analýza odebraného vzorku určila dobu skácení dřeva po roce U obou vzorků totiž chyběl podkorní letokruh. 4. Památkové hodnocení Množství a historická hodnota jednotlivých nálezů v objektu ukazují, že takto razantní zásah do objektu neměl být nikdy schválen. V původní verzi, která byla povolena, se počítalo pouze se zachováním nosných zdí uličního palácového objektu, vše ostatní mělo být odstraněno. Tedy včetně mimořádných malovaných stropů, které stavebně historický průzkum objednaný investorem vůbec neodhalil. Poněkud citlivější přístup, alespoň co se zachovávaných částí domu týká, je vyvolán jednak všeobecně uznávanou hodnotou výzdoby a výbavy objektu, postupně odhalované, jednak změnou investora, který má poněkud jinou filosofii, než investor původní. Přesto však byl objekt probíhajícím zásahem nevratně poškozen, byly odstraněny či poškozeny autentické historické konstrukce. 5. Seznam příloh 1. Západní fasáda zachované části severního křídla. (A) 2. Základový pas k severu vybíhající části severního křídla. (B) 3. Severní křídlo, západní část od severu v průběhu částečné demolice. (C) 4. Západní křídlo, jižní část odhalený zbytek stájového žlabu. (D) 5. Západní křídlo zazděné žlaby pro koně. (E) 6. Severní stěna uličního objektu, obsahující otisk krovu sousedního zbořeného domu čp (F) 7. Malovaný trámový strop ve druhém patře. (G) 8. Malovaný trámový strop ve druhém patře. (H) 9. Malovaný trámový strop ve druhém patře. (I) 10. Malovaný trámový strop ve druhém patře. (J) 11. Malovaný trámový strop ve druhém patře. (K) 12. Zakreslení pozice jednotlivých nálezových situací/snímků (příloh). 13. Zakreslení pozice snímků trámových stropů v druhém patře paláce.

7 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 7/18 6. Přílohy Příloha NZ OPD č. 01 (A) čp. 135, Mikulandská 7/ severní křídlo, západní stěna prvního a druhého patra Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_01 Západní fasáda zachované části severního křídla. (A) Fotografováno z rubu kleneb nad přízemím. Legenda: 1 zdivo z lomové opuky 2 cihelný záklenek otvoru 3 železná závlač táhla 4 cihelná zazdívka otvoru 5 zbytek odstraněného pultového krovu konec krokve 6 pískovcový kamenický článek část ostění, zbytky nátěrů, 19 x 68 cm Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB / /

8 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 8/18 Příloha NZ OPD č. 02 (B) čp. 135, Mikulandská 7/ severní křídlo, východní stěna k severu vybíhající části, těsně nad terénem Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_02 Základový pas k severu vybíhající části severního křídla. (B) Segmentový pas je tvořen střídavě cihlami (formát cihel 28 x 13 x 6 cm) a opukou, což by mohlo ukazovat na klasicistní původ konstrukce. Tato část stěny s pasem patřila sousednímu zbořenému domu čp Je patrné, že oblouk pokračoval dále k severu v odbourané části. Ze západní strany je zeď od zdiva čp. 135 oddělena spárou. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/ /

9 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 9/18 Příloha NZ OPD č. 03 (C) čp. 135, Mikulandská 7/ severní křídlo, západní část, přízemí Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_03 Severní křídlo, západní část od severu v průběhu částečné demolice. (C) Na snímku je ještě zachycena převážná část obvodové zdi z 18. století (hnědá barva), která byla postupně z většiny odstraněna. Zachovány byly klasicistní klenby (zelená barva) asi z roku Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/ /úprava,popis-program Gimp

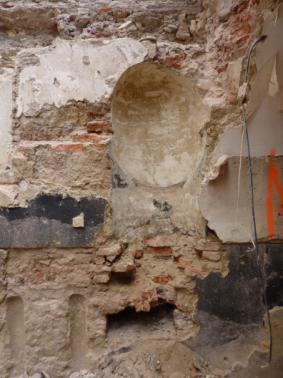

10 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 10/18 Příloha NZ OPD č. 04 (D) čp. 135, Mikulandská 7/ západní křídlo, západní stěna jižní části Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_04 Západní křídlo, jižní část odhalený zbytek stájového žlabu. (D) Na omítce ve výklenku je patrný otisk kovového koše. Barevná úprava černá + bílá. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/ /

11 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 11/18 Příloha NZ OPD č. 05 (E) čp. 135, Mikulandská 7/ západní křídlo, západní stěna Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_05 Západní křídlo zazděné žlaby pro koně. (E) Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto LB/ /

12 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 12/18 Příloha NZ OPD č. 06 (F) čp. 135, Mikulandská 7/ uliční - východní křídlo, severní stěna Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_06 Severní stěna uličního objektu, obsahující otisk krovu sousedního zbořeného domu čp (F) Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto Matouš Semerád/ /měření pásmem, zakreslení klíčových situací na milimetrový papír, překreslení ve vektorovém programu, vyrovnání, spojení a úprava snímků v programu Gimp

13 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 13/18 Příloha NZ OPD č. 07 (G) čp. 135, Mikulandská 7/ uliční - východní křídlo, druhé patro, dvorní trakt, střední část při schodišti Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_07 Malovaný trámový strop ve druhém patře. (G) Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto Hana Černá / /

14 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 14/18 Příloha NZ OPD č. 08 (H) čp. 135, Mikulandská 7/ uliční - východní křídlo, druhé patro, dvorní trakt, severní část Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_08 Malovaný trámový strop ve druhém patře. (H) Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto Hana Černá / /

15 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 15/18 Příloha NZ OPD č. 09 (I) čp. 135, Mikulandská 7/ uliční - východní křídlo,druhé patro,uliční trakt, střední část (druhá prostora od severu) Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_09 Malovaný trámový strop ve druhém patře. (I) Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto Hana Černá / / Příloha NZ OPD č. 10 (J) čp. 135, Mikulandská 7/ uliční - východní křídlo,druhé patro,uliční trakt, severní část Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_10 Malovaný trámový strop ve druhém patře. (J) Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto Hana Černá / /

16 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 16/18 Příloha NZ OPD č. 11 (K) čp. 135, Mikulandská 7/ severní křídlo,druhé patro, úzká spojovací část Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_11 Malovaný trámový strop ve druhém patře. (K) Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: foto Hana Černá / /

17 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 17/18 Příloha NZ OPD č. 12 čp. 135, Mikulandská 7/ Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_12 Zakreslení pozice jednotlivých nálezových situací/snímků (příloh). Modře vyznačena pozice dendrochronologicky datovaných prvků. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: pasport SÚRPMO, přízemí, L. Pragrová, 1967

18 Praha 1 Nové Město, čp. 135, Mikulandská 7. Zpracoval Ing. arch. Ladislav Bartoš s. 18/18 Příloha NZ OPD č. 13 čp. 135, Mikulandská 7/ Ing. arch. Ladislav Bartoš, NPÚ ÚOP HMP / NM0135_2013_13 Zakreslení pozice snímků trámových stropů v druhém patře paláce. Modře naznačena přibližná pozice příček, indikovaných přerušením výzdoby malovaných stropů. Použitý podklad (autor, datace) / Metoda dokumentace / přesnosti: pasport SÚRPMO, 2.patro, L. Pragrová, 1967
