1 STATIKON Solutions sro Hostinského 1076/ Praha 5 Stodůlky PASPORTIZACE STATIKY RODINNÝ DŮM Název referenční dokument Adresa ZKRÁCENÁ VERZE Počet stran: 35 x A4 Vypracovali: Ing, V Praze, červenec 2013

Název referenční dokument Adresa ZKRÁCENÁ VERZE

2 OBSAH Identifikační údaje stavby 3 Rozsah dokumentace3 1 Popis stavby3 2 Provedená pozorování 4 3 Popis pozorovaných poruch4 31 Typické poruchy v interiéru 4 32 Typické poruchy v exteriéru 4 33 Oplocení5 34 Zhodnocení5 4 Lokalizace poruch v objektu 6 5 Fotodokumentace pasportizace Podkroví a krov Schodiště 2NP - podkroví Oplocení na hranici pasportovaného pozemku a pozemku určeného k výstavbě nového bytového domu 17 6 Závěr 19 2

Zhodnocení5 4 Lokalizace poruch v objektu 6 5 Fotodokumentace pasportizace 10 51 Podkroví a krov 10 52 Schodiště

3 Identifikační údaje stavby Název stavby: Pasportizace statiky Rodinný dům Místo: Zakázkové číslo: 564_13 Objednatel: Zpracovatel: STATIKON Solutions sro, Hostinského 1076/8, Praha 5 Vypracovali: Ing, Rozsah dokumentace Předmětem této dokumentace je pasportizace nosných konstrukcí rodinného domu v ulici, čp / v Praze 5, prováděná v lokalitě v souvislosti se záměrem vybudování nového bytového domu Vzhledem k plánované výstavbě na místě sousedního pozemku s rodinným domem (parc č ), se provede pasportizace okolních objektů dotčených stavebním řízením (situace na Obr A) 1 Popis stavby Rodinný dům čp / je vystavěn ve stěnovém konstrukčním systému se zděnými svislými nosnými konstrukcemi, dřevěnými trámovými stropy nadzemích podlaží a železobetonovým trámovým stropem suterénu Objekt má podkroví, 2 nadzemní podlaží a částečně zapuštěný suterén, a slouží především k obytným účelům V suterénu se nachází technické zázemí objektu a 2 garáže Dům je situován jako volně stojící severně od zájmového pozemku Vertikální komunikace v objektu je zajištěna pomocí dvouramenného schodiště umístěného v rohu objektu u obvodových stěn Hlavní přístup do objektu je realizován z ulice na úrovni 1 nadzemního podlaží, výjezdy z garáží se nacházejí na úrovni suterénu Ve dvou nadzemních patrech objektu a podkroví se nacházejí tři bytové jednotky, bytová jednotka ve 2 nadzemním podlaží je nově zrekonstruována, bytová jednotka v 1 nadzemním podlaží byla rovněž v minulosti předmětem stavebních úprav V rámci rekonstrukce především ve 2NP byly vybourány některé vnitřní příčky Obr A: rodinný dům zpracovaný pasportizací v ul / 3

Vzhledem k plánované výstavbě na místě sousedního pozemku s rodinným domem (parc č ), se provede pasportizace okolních objektů dotčených stavebním řízením (situace na Obr A) 1 Popis stavby Rodinný

4 2 Provedená pozorování V rámci pasportizace byla provedena vizuální prohlídka rodinného domu včetně exteriéru a oplocení sousedícího s pozemkem plánovaným pro výstavbu nového bytového domu, a byla pořízena fotodokumentace trhlin a dalších poruch doplněná o záznam lokalizace jednotlivých poruch v rámci objektu Pasportizací bylo zjištěno přesunutí nebo doplnění některých nenosných příček v objektu ve srovnání s původním stavem zachyceným v poskytnuté původní projektové dokumentaci Zásahy do nosné konstrukce objektu se projevily především v podkroví v souvislosti v pravděpodobným dodatečným průhybem trámového stropu po vybourání některých příček ve 2NP Lokalizace jednotlivých poruch je vymezena specifickým číslem obrázku, patrem, označením místnosti a slovním popisem pozorované poruchy Za označením se v závorce nachází hlavní číslo fotografie, které je vyznačeno v půdorysných plánech objektu (nebo pohledech v exteriéru) a ukazuje polohu pozorované poruchy v objektu Pod tímto čtyřmístným číslem je fotografie dále k dohledání v pořízené podobě elektronicky na přiloženém CD 3 Popis pozorovaných poruch 31 Typické poruchy v interiéru Typické poruchy lze rozdělit do několika základních skupin: 1) trhliny v nenosných výplňových konstrukcích a na styku výplňových konstrukcí a nosných stěn: - tyto poruchy jsou typickým projevem interakce výplňových a nosných konstrukcí a svojí povahou nejsou nebezpečné ani nesvědčí o závažných změnách ve statice objektu; tyto poruchy však mohou poukazovat na probíhající deformace objektu jako celku; - takovéto poruchy se v objektu nacházely především v podkroví v koupelně a pokoji na styku podhledu a dalších konstrukcí, a dále ve 2 nadzemním podlaží na styku SDK konstrukcí provedených v rámci rekonstrukce 2) poruchy v nosných konstrukcích: - na styku trámových stropů a svislých stěn byly zdokumentovány průběžné trhliny kopírující obvod stropní konstrukce v místnosti, tyto trhliny jsou typickým projevem deformací trámového stropu, které mohou být dále umocněny dřívějším vybouráním vnitřních příček; na deformace trámového stropu po vybourání příček značí například široká vodorovná trhlina ve vnitřní stěně podkroví, která se dle dřívějších pozorování objevila po vybourání stěny pod touto stěnou ve 2NP; - další poruchy v nosných konstrukcích jsou zdokumentovány především v suterénu v železobetonovém trámovém stropě, kde se nacházejí příčné šikmé zřejmě stále aktivní trhliny přes rozpětí stropních konstrukcí, které mohou dle ústního sdělení souviset s dřívějším odstřelem štoly v lokalitě - jako poruchy nosných konstrukcí lze také charakterizovat příčné praskliny ve schodišťových ramenech - konstrukce krovu přístupná v části podkroví se jeví jako zachovalá, zdravá a v dobrém stavu 3) další poruchy jako vlhkost, plíseň apod: - zatékající vlhkost byla zdokumentována v podkroví na stropech a podhledech a většinou byla doprovázena trhlinou v místě prosakující vlhkosti; - v suterénu byla dále zdokumentována vzlínající zemní vlhkost, zejména na schodišti, doprovázená odpadáváním omítky a výkvěty, dále pozorovatelná rovněž u ostění vjezdů do garáže, kde opadala omítka a bylo obnaženo zdivo 32 Typické poruchy v exteriéru Na fasádě v exteriéru lze pozorovat poruchy zejména v okolí okenních otvorů a na rohu objektu Zejména na západní fasádě je pozorovatelné množství svislých větvených trhlin po výšce objektu Na třech rozích objektu je pozorovatelná šikmá trhlina, jejíž kolmice směřuje do rohu objektu Tato trhlina může být projevem statických změn v podzákladí a základové konstrukci objektu Zřejmě působením povětrnostních vlivů je na většině míst narušená a rozpraskaná horní hrana obvodové římsy 4

objektu ve srovnání s původním stavem zachyceným v poskytnuté původní projektové dokumentaci Zásahy do nosné konstrukce objektu se projevily především v podkroví v souvislosti v pravděpodobným

5 33 Oplocení Zděná část oplocení nese známky působení povětrnostních vlivů, mrazových cyklů a vegetace V některých místech je viditelná deformace oplocení a ve zdivu je vypadaná malta ze spár, na některých místech výplň spár zcela chybí Celková pevnost zdiva oplocení je vlivem dlouhodobě působících procesů zřejmě značně snížena 34 Zhodnocení Objekt jako celek nese známky statických poruch, z nichž nejvýznamnější jsou dodatečné deformace trámových stropů, příčné praskliny v železobetonovém trámovém stropu suterénu a šikmé praskliny pozorovatelné v exteriéru na rohu objektu Některé poruchy v objektu byly zřejmě způsobeny dřívějším odstřelem skalního podlaží v lokalitě Celkový stav objektu je velmi dobrý, objekt je dobře udržovaný, rozsah poškození odpovídá stáří a stavu objektu a poškození svým charakterem nejsou nebezpečná a neznačí na významné změny ve stabilitě a prostorové tuhosti objektu 5

nichž nejvýznamnější jsou dodatečné deformace trámových stropů, příčné praskliny v železobetonovém trámovém stropu suterénu a šikmé praskliny pozorovatelné v exteriéru na rohu objektu Některé poruchy

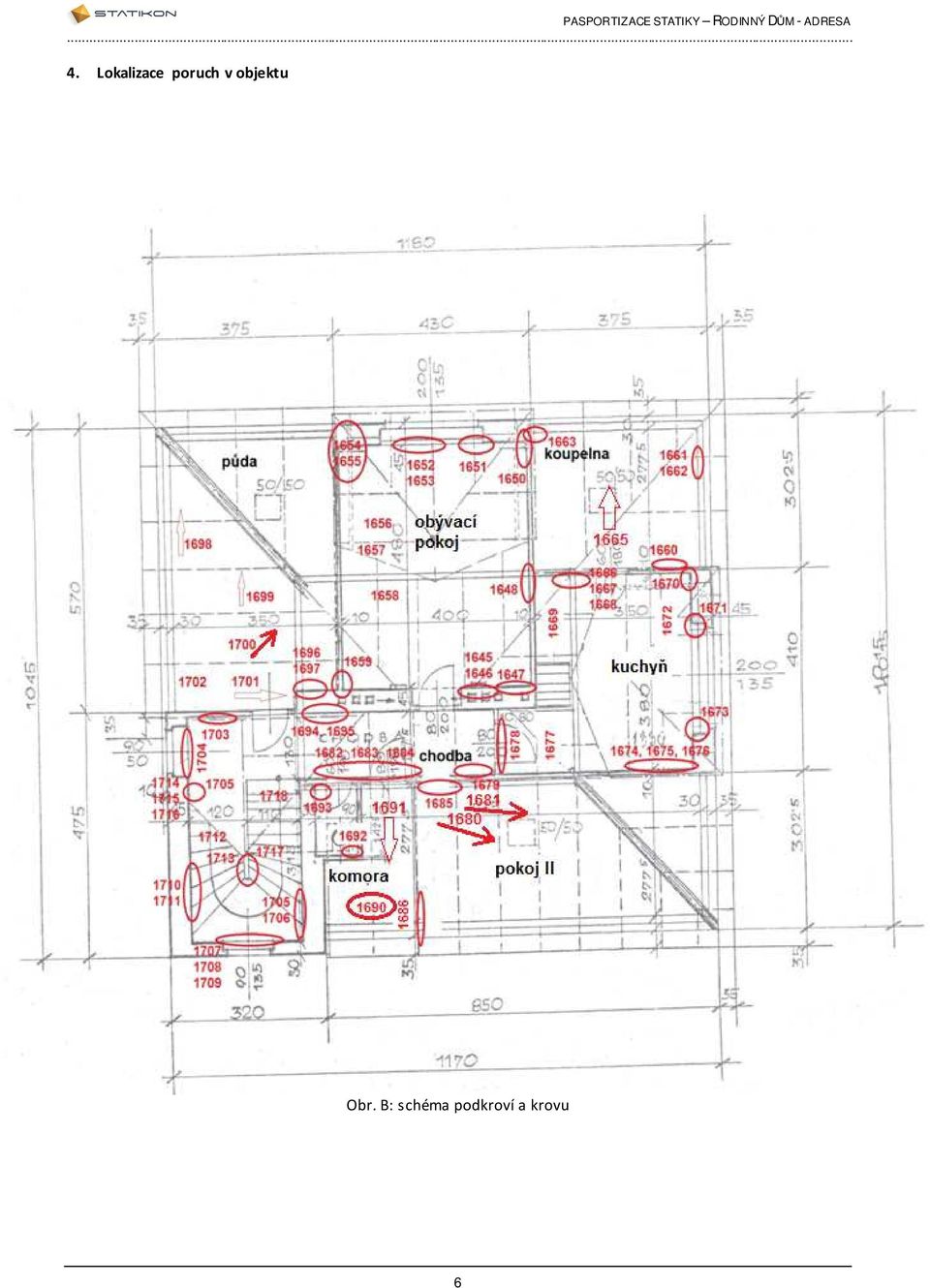

6 4 Lokalizace poruch v objektu Obr B: schéma podkroví a krovu 6

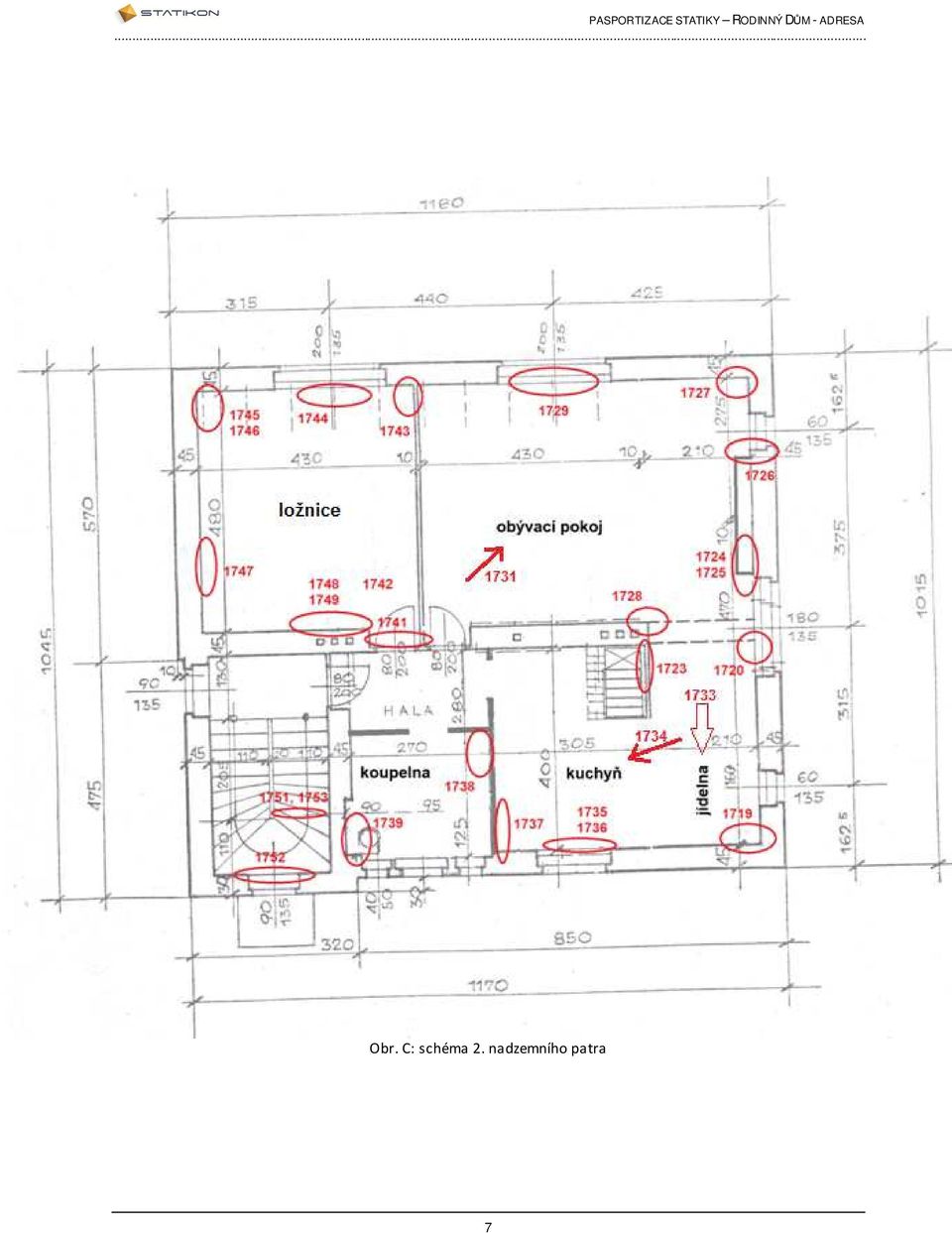

7 Obr C: schéma 2 nadzemního patra 7

8 Obr D: schéma přízemí 8

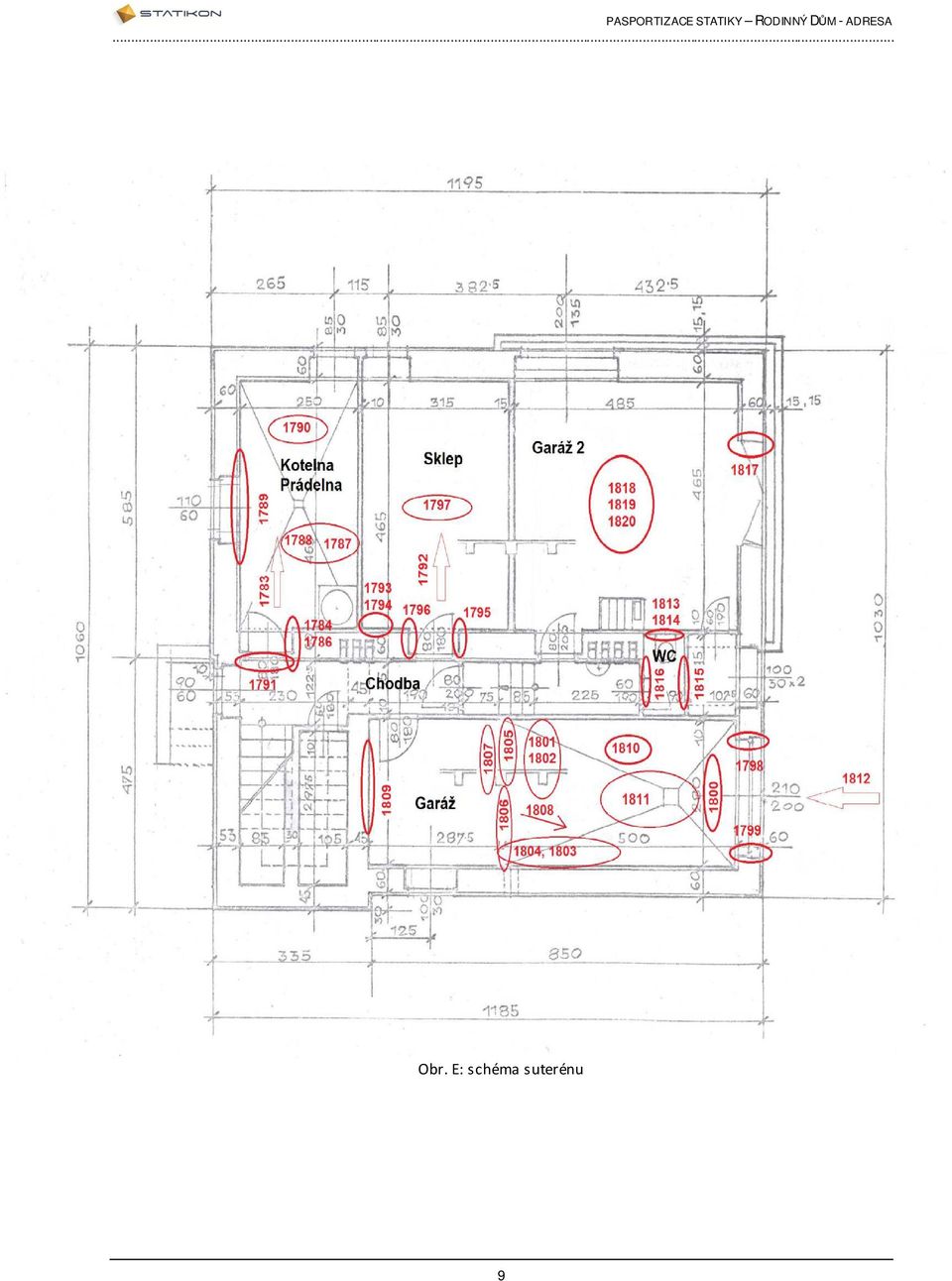

9 Obr E: schéma suterénu 9

trhlina na vnitřní stěně s měřítkem velikosti (foto 1646) Obr 5:

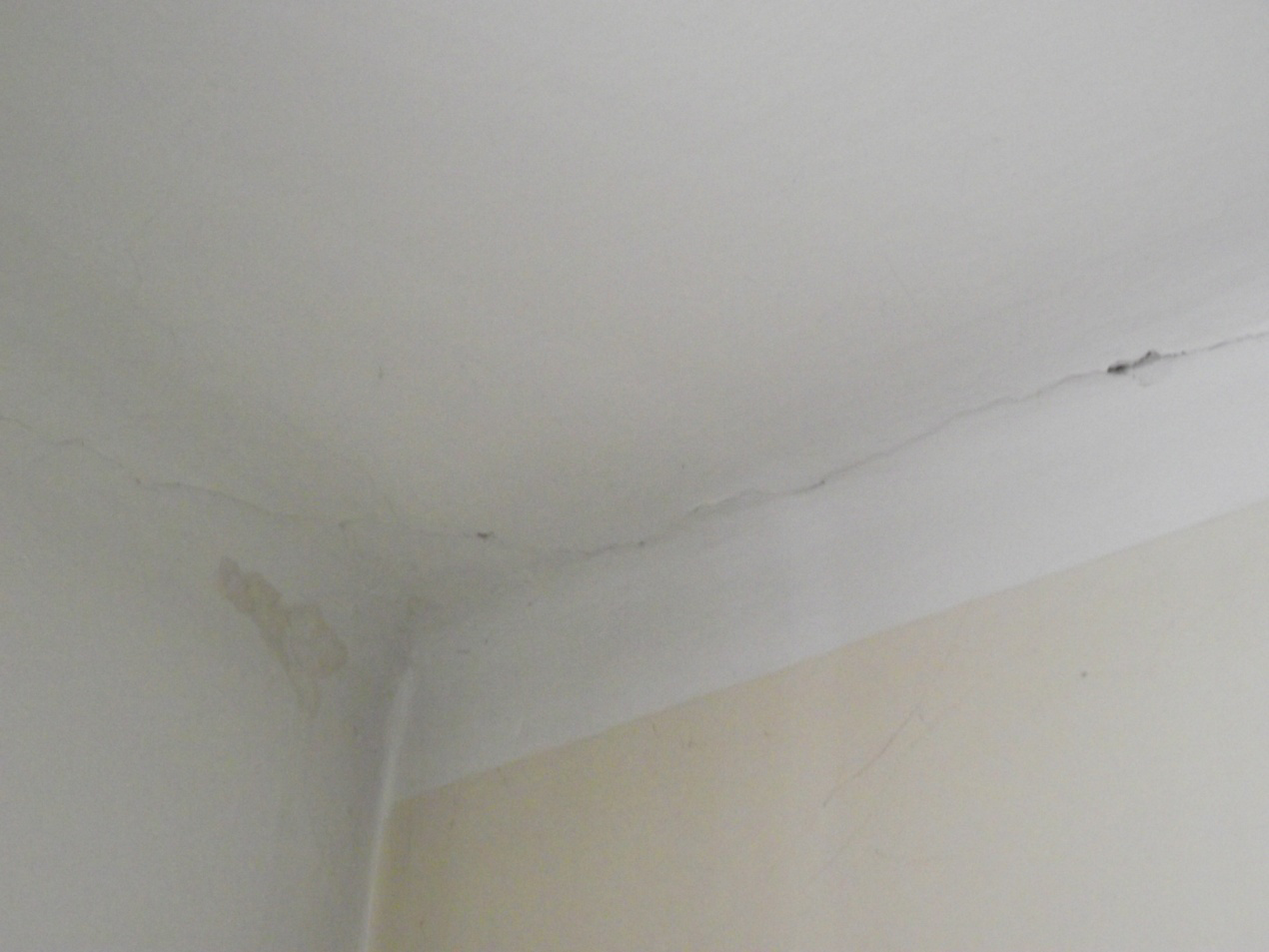

10 PASPORTIZACE STATIKY RODINNÝ DŮM - ADRESA 5 51 Fotodokumentace pasportizace Podkroví a krov Obr 3: podkroví a krov, obývací pokoj, trhlina na vnitřní stěně s měřítkem velikosti (foto 1646) Obr 5: podkroví a krov, obývací pokoj, trhlina a vlhkost na styku stěny a stropu (foto 1650) 10

11 Obr 10: podkroví a krov, obývací pokoj, trhlina v rohu stěn a stropu (foto 1655) Obr 17: podkroví a krov, koupelna, trhlina na styku výplňových konstrukcí a podhledu (foto 1661) 11

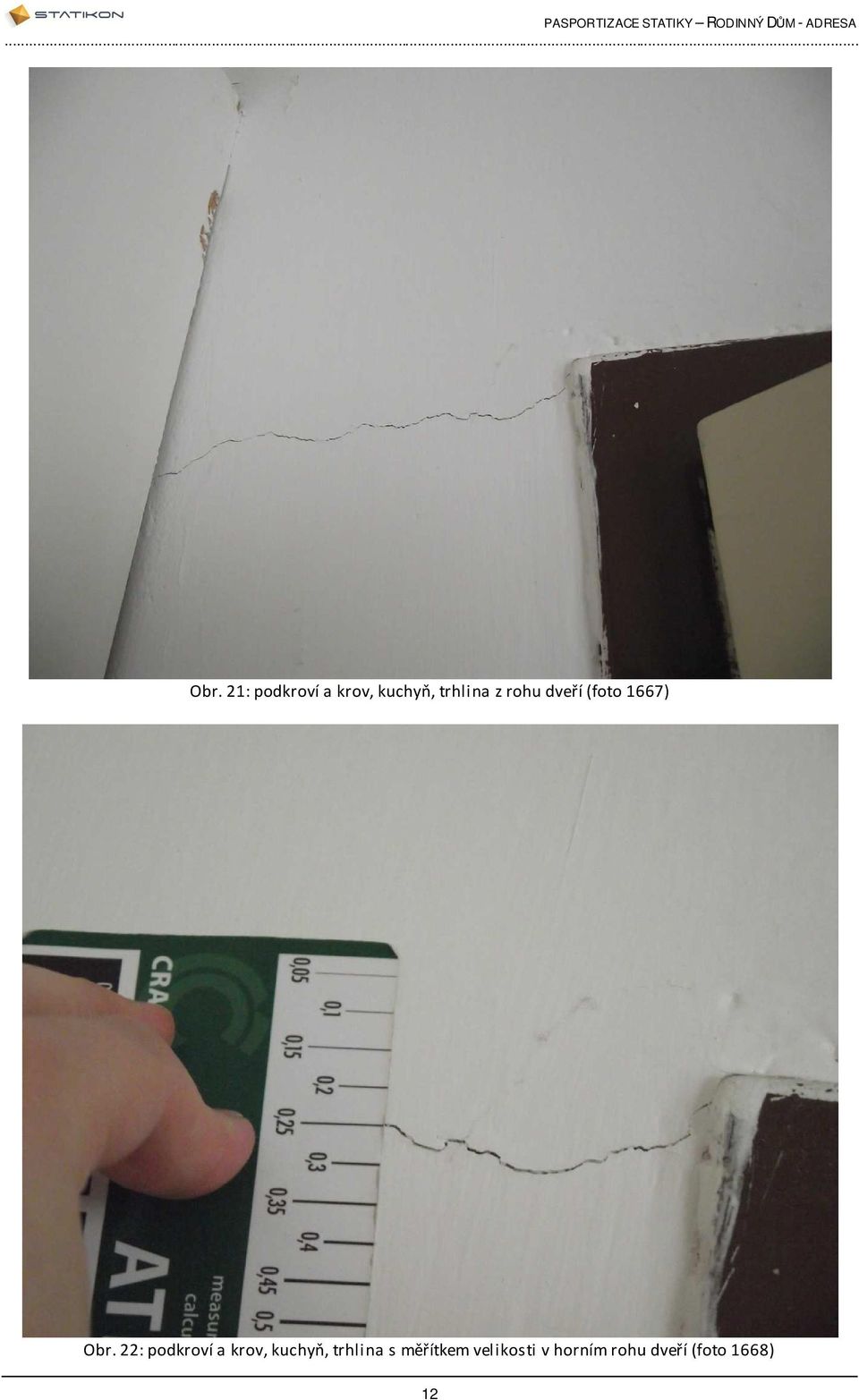

12 Obr 21: podkroví a krov, kuchyň, trhlina z rohu dveří (foto 1667) Obr 22: podkroví a krov, kuchyň, trhlina s měřítkem velikosti v horním rohu dveří (foto 1668) 12

13 Obr 26: podkroví a krov, kuchyň, trhlina na stropě (foto 1672) Obr 32: podkroví a krov, kuchyň, trhlina v nadpraží dveří (foto 1678) 13

14 Obr 41: podkroví a krov, chodba, trhlina v stěně s měřítkem velikosti (foto 1684) Obr 48: podkroví a krov, půda, trhliny na komíně s měřítkem velikosti (foto 1697) 14

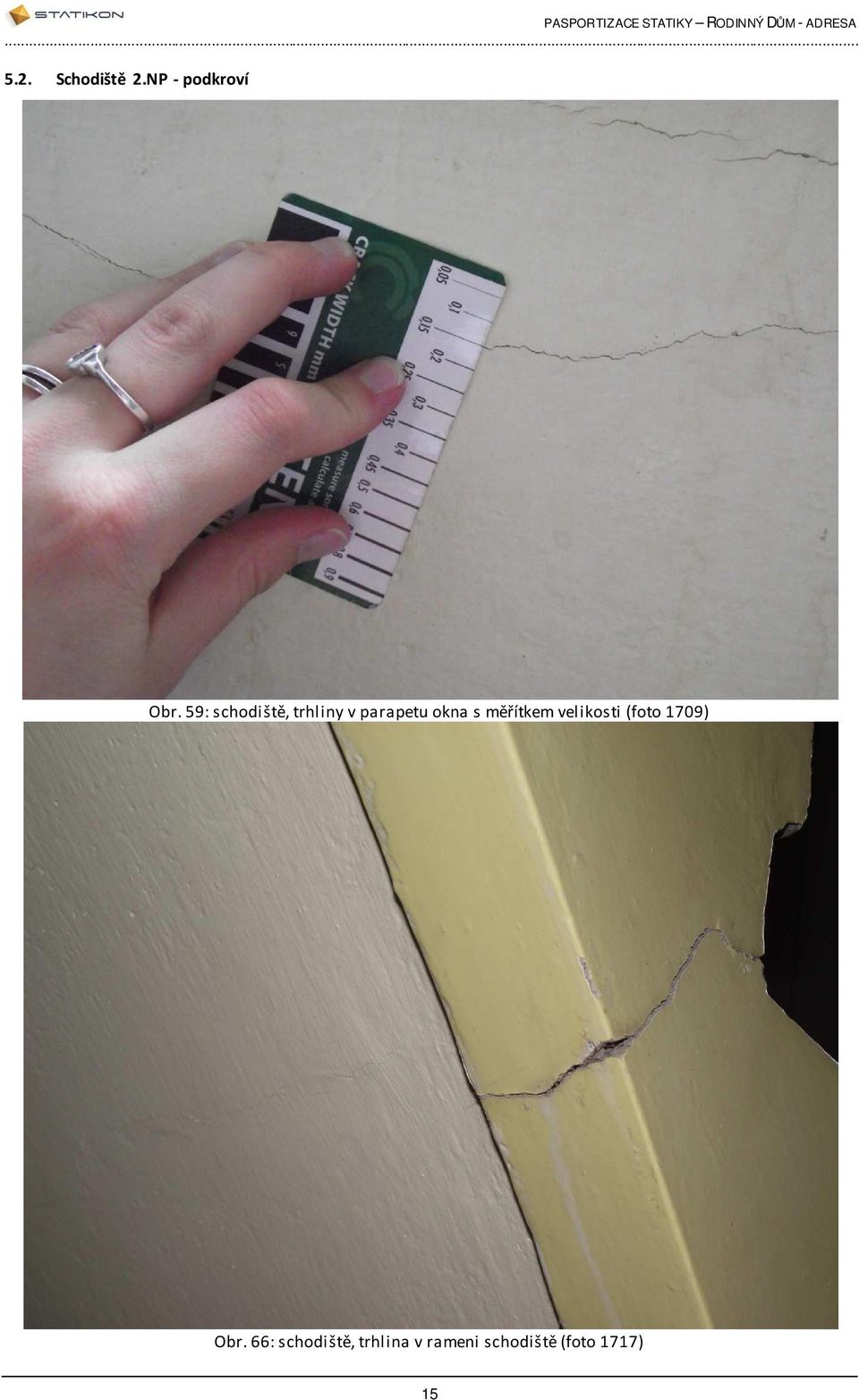

15 52 Schodiště 2NP - podkroví Obr 59: schodiště, trhliny v parapetu okna s měřítkem velikosti (foto 1709) Obr 66: schodiště, trhlina v rameni schodiště (foto 1717) 15

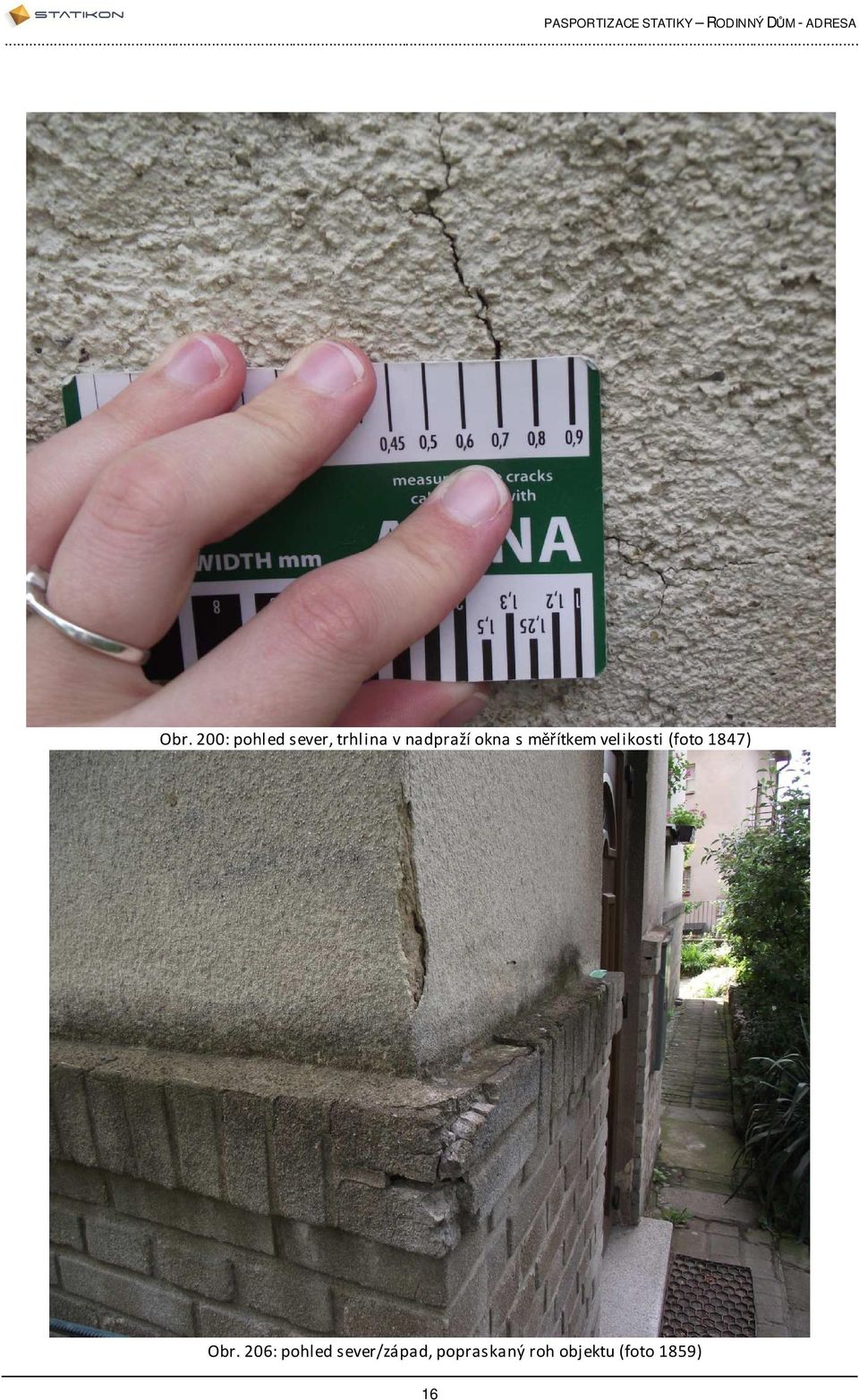

16 Obr 200: pohled sever, trhlina v nadpraží okna s měřítkem velikosti (foto 1847) Obr 206: pohled sever/západ, popraskaný roh objektu (foto 1859) 16

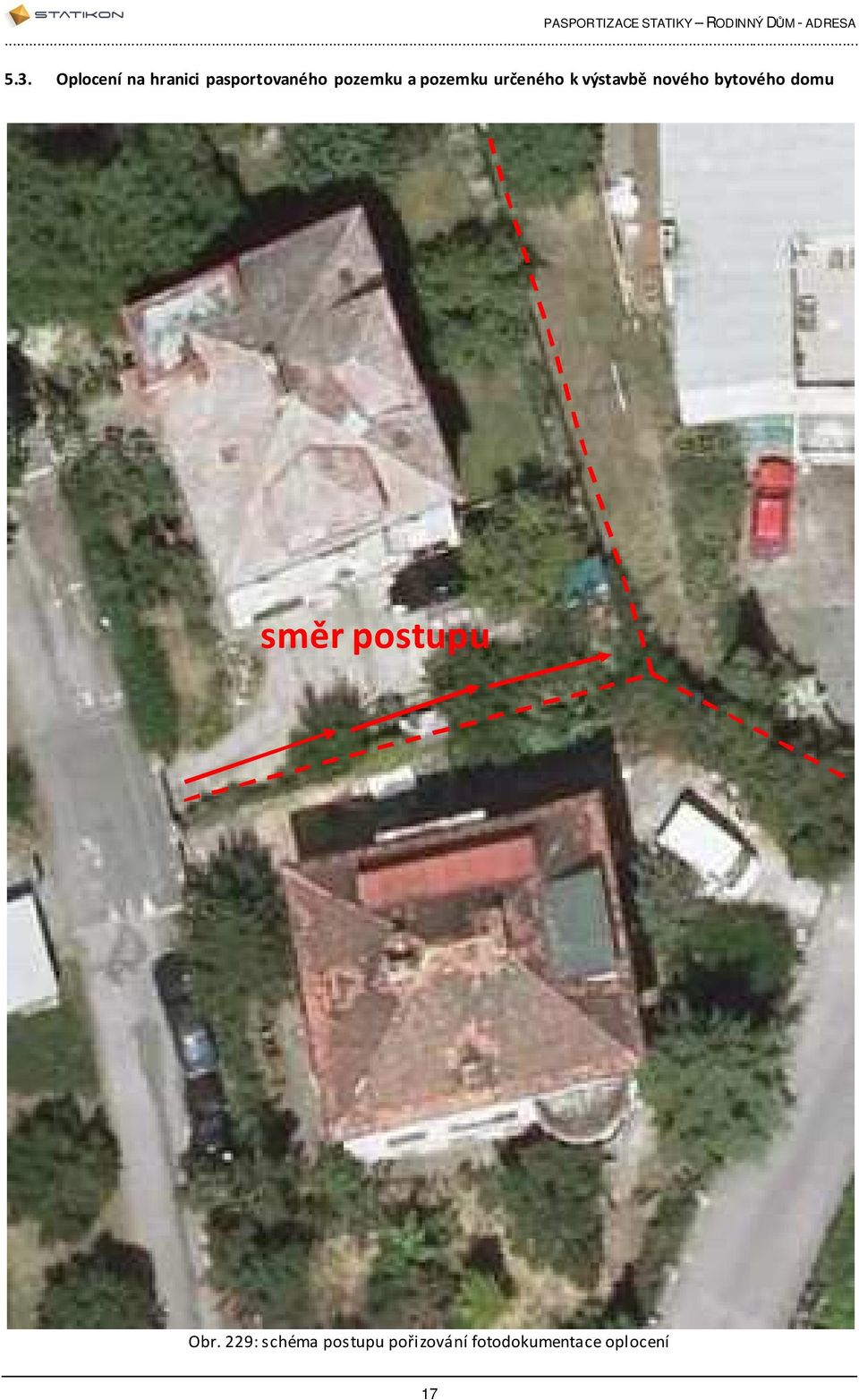

17 53 Oplocení na hranici pasportovaného pozemku a pozemku určeného k výstavbě nového bytového domu směr postupu Obr 229: schéma postupu pořizování fotodokumentace oplocení 17

18 Obr 233: pohled na plot (foto 1890) Obr 234: pohled na plot (foto 1891) 18

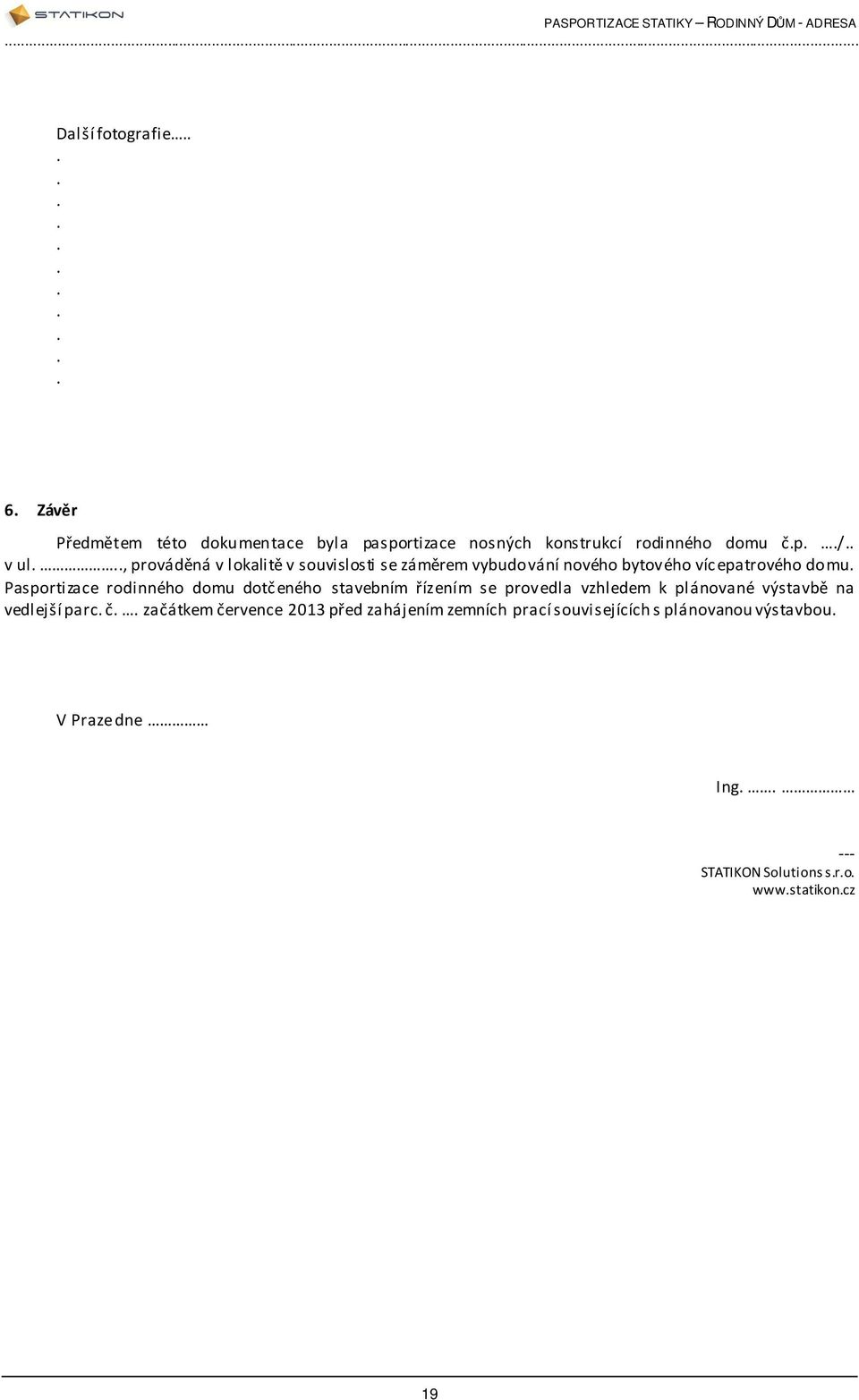

19 Další fotografie 6 Závěr Předmětem této dokumentace byla pasportizace nosných konstrukcí rodinného domu čp / v ul, prováděná v lokalitě v souvislosti se záměrem vybudování nového bytového vícepatrového domu Pasportizace rodinného domu dotčeného stavebním řízením se provedla vzhledem k plánované výstavbě na vedlejší parc č začátkem července 2013 před zahájením zemních prací souvisejících s plánovanou výstavbou V Praze dne Ing --- STATIKON Solutions sro wwwstatikoncz 19

domu dotčeného stavebním řízením se provedla vzhledem k plánované výstavbě na vedlejší parc č začátkem července 2013
