Uživatelská příručka - přenosná nabíječka baterií Model č.: Corcel-II 06 (Automatic Car Battery Charger 12V/6A)

Transkript

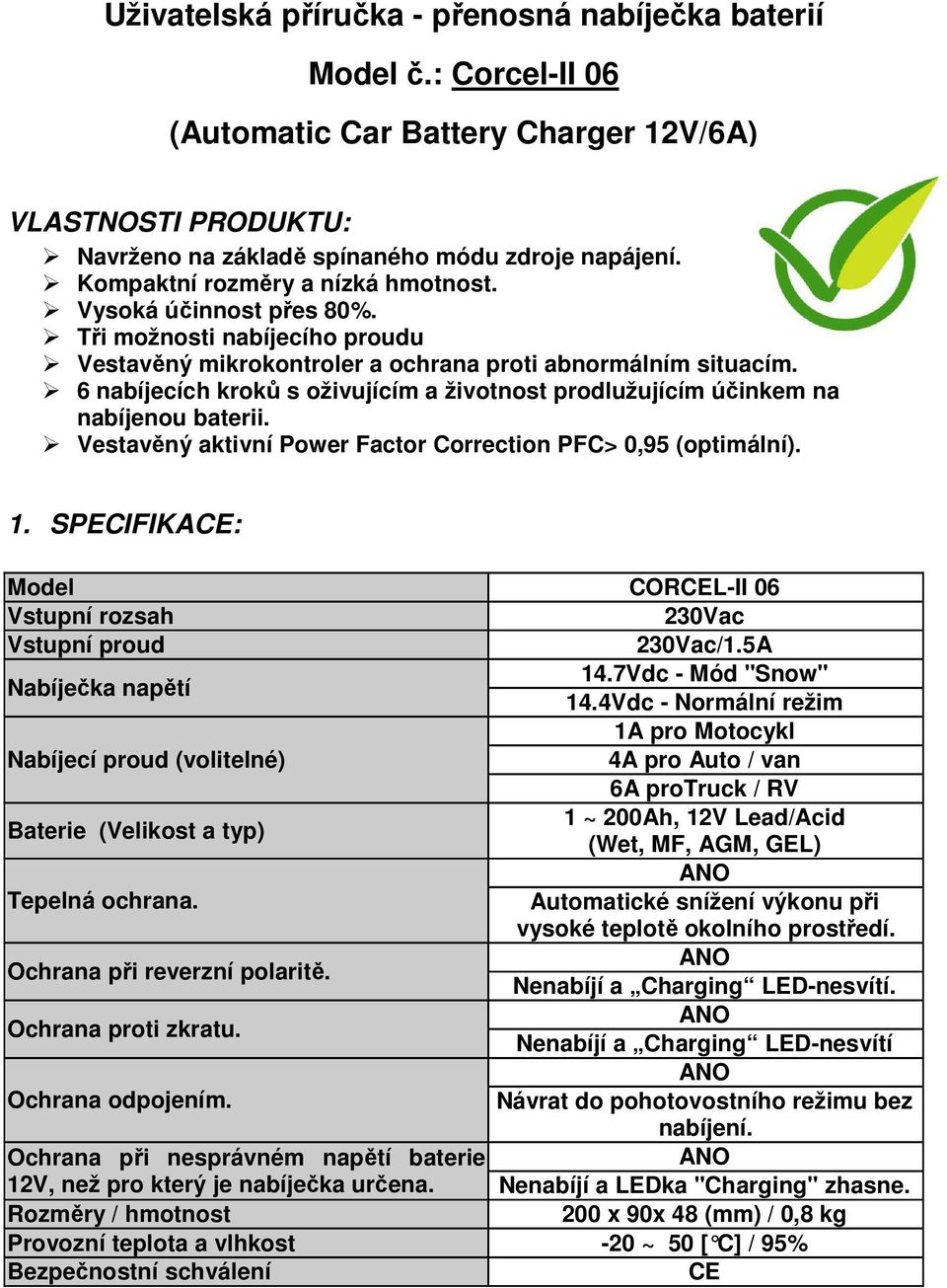

1 Uživatelská příručka - přenosná nabíječka baterií Model č.: Corcel-II 06 (Automatic Car Battery Charger 12V/6A) VLASTNOSTI PRODUKTU: Navrženo na základě spínaného módu zdroje napájení. Kompaktní rozměry a nízká hmotnost. Vysoká účinnost přes 80%. Tři možnosti nabíjecího proudu Vestavěný mikrokontroler a ochrana proti abnormálním situacím. 6 nabíjecích kroků s oživujícím a životnost prodlužujícím účinkem na nabíjenou baterii. Vestavěný aktivní Power Factor Correction PFC> 0,95 (optimální). 1. SPECIFIKACE: Model CORCEL-II 06 Vstupní rozsah 230Vac Vstupní proud 230Vac/1.5A Nabíječka napětí 14.7Vdc - Mód "Snow" 14.4Vdc - Normální režim 1A pro Motocykl Nabíjecí proud (volitelné) 4A pro Auto / van 6A protruck / RV Baterie (Velikost a typ) 1 ~ 200Ah, 12V Lead/Acid (Wet, MF, AGM, GEL) Tepelná ochrana. Automatické snížení výkonu při vysoké teplotě okolního prostředí. Ochrana při reverzní polaritě. Nenabíjí a Charging LED-nesvítí. Ochrana proti zkratu. Nenabíjí a Charging LED-nesvítí Ochrana odpojením. Návrat do pohotovostního režimu bez nabíjení. Ochrana při nesprávném napětí baterie 12V, než pro který je nabíječka určena. Nenabíjí a LEDka "Charging" zhasne. Rozměry / hmotnost 200 x 90x 48 (mm) / 0,8 kg Provozní teplota a vlhkost -20 ~ 50 [ C] / 95% Bezpečnostní schválení CE

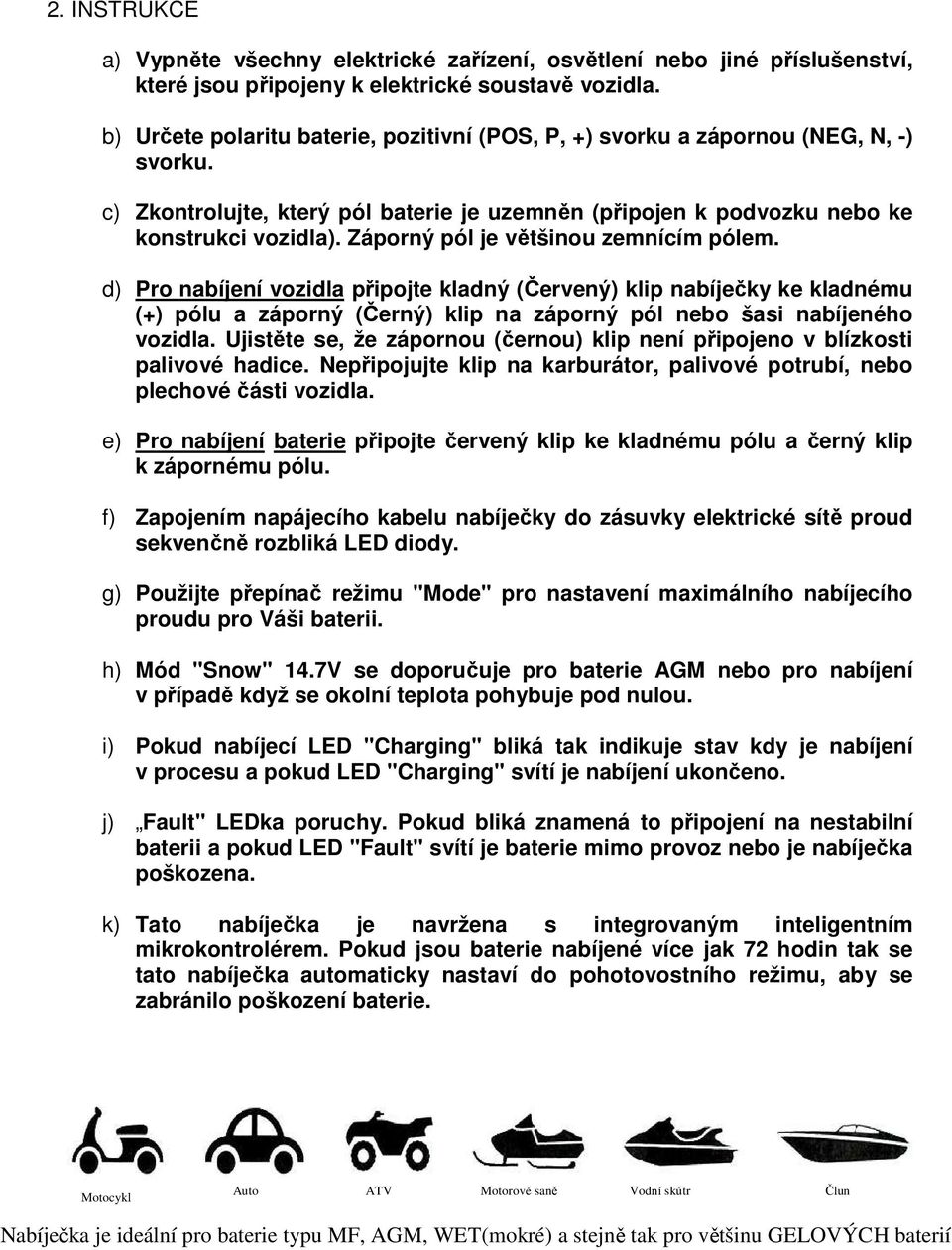

2 2. INSTRUKCE a) Vypněte všechny elektrické zařízení, osvětlení nebo jiné příslušenství, které jsou připojeny k elektrické soustavě vozidla. b) Určete polaritu baterie, pozitivní (POS, P, +) svorku a zápornou (NEG, N, -) svorku. c) Zkontrolujte, který pól baterie je uzemněn (připojen k podvozku nebo ke konstrukci vozidla). Záporný pól je většinou zemnícím pólem. d) Pro nabíjení vozidla připojte kladný (Červený) klip nabíječky ke kladnému (+) pólu a záporný (Černý) klip na záporný pól nebo šasi nabíjeného vozidla. Ujistěte se, že zápornou (černou) klip není připojeno v blízkosti palivové hadice. Nepřipojujte klip na karburátor, palivové potrubí, nebo plechové části vozidla. e) Pro nabíjení baterie připojte červený klip ke kladnému pólu a černý klip k zápornému pólu. f) Zapojením napájecího kabelu nabíječky do zásuvky elektrické sítě proud sekvenčně rozbliká LED diody. g) Použijte přepínač režimu "Mode" pro nastavení maximálního nabíjecího proudu pro Váši baterii. h) Mód "Snow" 14.7V se doporučuje pro baterie AGM nebo pro nabíjení v případě když se okolní teplota pohybuje pod nulou. i) Pokud nabíjecí LED "Charging" bliká tak indikuje stav kdy je nabíjení v procesu a pokud LED "Charging" svítí je nabíjení ukončeno. j) Fault" LEDka poruchy. Pokud bliká znamená to připojení na nestabilní baterii a pokud LED "Fault" svítí je baterie mimo provoz nebo je nabíječka poškozena. k) Tato nabíječka je navržena s integrovaným inteligentním mikrokontrolérem. Pokud jsou baterie nabíjené více jak 72 hodin tak se tato nabíječka automaticky nastaví do pohotovostního režimu, aby se zabránilo poškození baterie. Motocykl Auto ATV Motorové saně Vodní skútr Člun Nabíječka je ideální pro baterie typu MF, AGM, WET(mokré) a stejně tak pro většinu GELOVÝCH baterií

3 2. FUNKCE A NABÍJECÍ A LED SIGNÁLY - POKYNY: Přepínač režimu "Mode" (Bez LED) Tento přepínač slouží k přechodu mezi režimy Standby, skútry / ATV, motocykl, auto / van a nákladních vozidel / RV. Snow přepínač (Zelená LED) Aktuální Mode Pro model: Corcel II Tento přepínač slouží k převodu mezi režimy Snow Mode (14.7V) a "Normal" Mode (14,4). Mód "Snow" 14.7V) se doporučuje pro baterie AGM nebo nabíjení v případě když se okolní teplota pohybuje pod nulou. Prosím, postupujte podle pokynů nabíjení od výrobce baterie. Režim nabíjení 1A pro (Zpomalený režimu) LED dioda Zelená Velikost baterie (Typická velikost) 3 ~ 20 Ah (7 Ah) Velikost baterie (údržba) Max 60Ah Nabíjecí čas (typický čas) 3 ~ 20 hodin (7 hodin) 4A pro (Střední režim) Zelená 14 ~ 80 Ah (55Ah) Max 150Ah 3 ~ 20 hodin (14 hodin) 6A pro (Rychlý režim) Zelená 20 ~ 150 Ah (95Ah) Max 200Ah 3 ~ 25 hodin (16 hodin) Změna signálu Chybový signál Modrá Červená LED nesvítí: Pohotovostní režim. LED bliká: Nabíjení v procesu. LED: Nabíjení po dokončeno. LED nesvítí: Funkce v pořádku. LED bliká: Nestabilní baterie. LED: Baterie nebo problém poškození nabíječky.

4 4. NABÍJECÍ KŘIVKA. 14.7V 14.4V 13.7V SNOW mód Doporučeno pro AGM baterie nebo nabíjení při nízkých teplotách. NORMAL mód UDRŽOVACÍ mód Napětí Proud Čas Desulfatace Pozvolný start Fáze nabíjení Absorbce Analýza Udržování Vysvětlení kroků 1.Desulphation = Desulfatace: Desulfatace díky pulsnímu nabíjení pomáhá k obnovení kapacity vašeho akumulátoru. 2. Soft start = Pozvolný start: Nabíjecí proud je omezen ke kontrole situací a funkce baterií. 3. Bulk = Hlavní nabíjecí krok: Tento hlavní nabíjecí krok poskytuje většinu energie. Nabíječka zajišťuje maximální výstupní proud k urychlení nabíjení. 4. Absorption = Absorpce: Napětí na svorkách je udržováno na původní úrovni a proud postupně klesá. V tomto kroku se baterie obvykle dobíjí do plné výše jmenovité kapacity. 5. Analysis = Analýza: Nabíječka testuje úroveň nabití nabíjené baterie. 6. Float = Udržovací mód Nabíječka udržuje stále nabitou baterii.

5 5. ŘEŠENÍ PROBLÉMŮ Tato část vám pomůže identifikovat zdroj a příčiny většiny problémů, které se vyskytují při nabíjení. Pokud máte problém s nabíječkou, prosím, přečtěte si tuto kapitolu, než budete kontaktovat autorizovaného prodejce a servis. Bod číslo Problémy Žádný LED signál po kontaktu se síťovým 230VAC napětím. Charging LED nesvítí a Scooter, motocykl, car nebo truck LED svítí. Při stisku "Snow" nebo "Mode" přepínače nabíječka nereaguje, nebo zůstane v pohotovostním režimu. "Fault" LED bliká (Blikání) "Fault" LED svítí (Svítí) Po dlouhodobém nabíjení se nabíječka vrátí do pohotovostního režimu. Řešení Žádné napětí v zásuvce nebo je napětí příliš nízké. Ujistěte se, že je napětí v zásuvce. Zkontrolujte, zda nedošlo ke zkratu na výstupu DC nabíječky - spuštena ochrana proti zkratu. Zkontrolujte polaritu, zda-li nedošlo k přehození klipů na autobateri - spuštěna ochrana proti přepólování. Řešení 3: Zkontrolujte, zda-li jsou DC klipy připojeny důsledně. Řešení 4: Zkontrolujte, zda není 12V zaměněna za 24V baterii nebo není-li baterie ve zkratu. Řešení 5: Znovu zkontrolujte jmenovité napětí baterie a polaritu, odstraňte klipy, opravte chybu a zkuste to znovu. Stiskáte a uvolňujete jej příliš rychle. Prosím stiskněte a držte tlačítko po dobu nejméně 0,2 sekundy a uvolněte. Mohl by to být problém s poškozením baterie. Prosím, poraďte se se svým dodavatelem baterie. Baterie má velmi nízké napětí nebo je baterie ve zkratu. Prosím nabijte ji znovu. Pokud situace opět nastane, znamená to, že baterie je příliš slabá. Prosím, vyměňte baterii. Nabíjecí proud je příliš vysoký pro tento typ baterie. Ujistěte se, že máte zvolen správný nabíjecí proud baterie. To znamená poškození baterie nebo nabíječka je mimo provoz. Prosím, znovu dobít. Jestli se "Fault" opět rozsvítí během několika minut po restartu, to znamená, že je nabíječka poškozena. Vraťte ji prosím našemu regionálnímu zástupci na opravu. Pakliže se po restartu "Fault" LED opět rozsvítí v následujících dvou hodinách, to znamená, že je problém v baterii, prosím, vyměňte baterii. Návrženo s integrovaným inteligentním mikrokontrolérem. Nabíječka počítá do 72 hodin od začátku nabíjení a pak se vrátí do pohotovostního režimu, aby se zabránilo poškození baterie.

6 6.VAROVÁNÍ: I když tato nabíječka zabraňuje vzniku jisker při připojení, doporučujeme vám připojovat a odpojovat DC klipy, až po odpojení napájecí kabelu od elektrické sítě, aby se snížilo riziko vzniku jiskření. Poučte děti, aby se nepokoušeli dobíjet NENABÍJECÍ baterie z důvodu nebezpečí nasledného výbuchu a možného vzniku úrazu. Tato nabíječka je určena pro nabíjení napětí 12V Lead-Acid akumulátorů.nepoužívejte ji pro nabíjení jiných typů akumulátorů, napětí nebo pro jiné účely.
