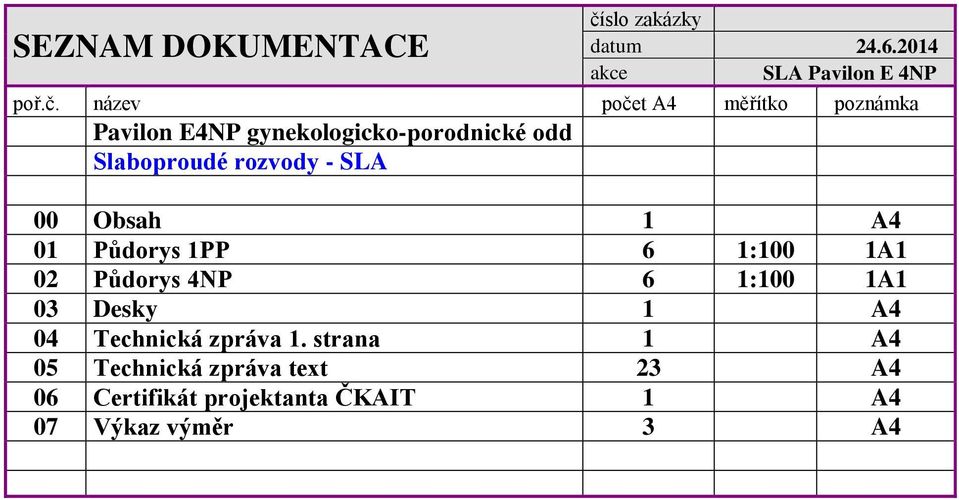

1 SEZNAM DOKUMENTACE číslo zakázky datum akce SLA Pavilon E 4NP poř.č. k název k počet A4 k měřítko k poznámka k Pavilon E4NP gynekologicko-porodnické odd Slaboproudé rozvody - SLA 00 Obsah 1 A4 01 Půdorys 1PP 6 1:100 1A1 02 Půdorys 4NP 6 1:100 1A1 03 Desky 1 A4 04 Technická zpráva 1. strana 1 A4 05 Technická zpráva text 23 A4 06 Certifikát projektanta ČKAIT 1 A4 07 Výkaz výměr 3 A4

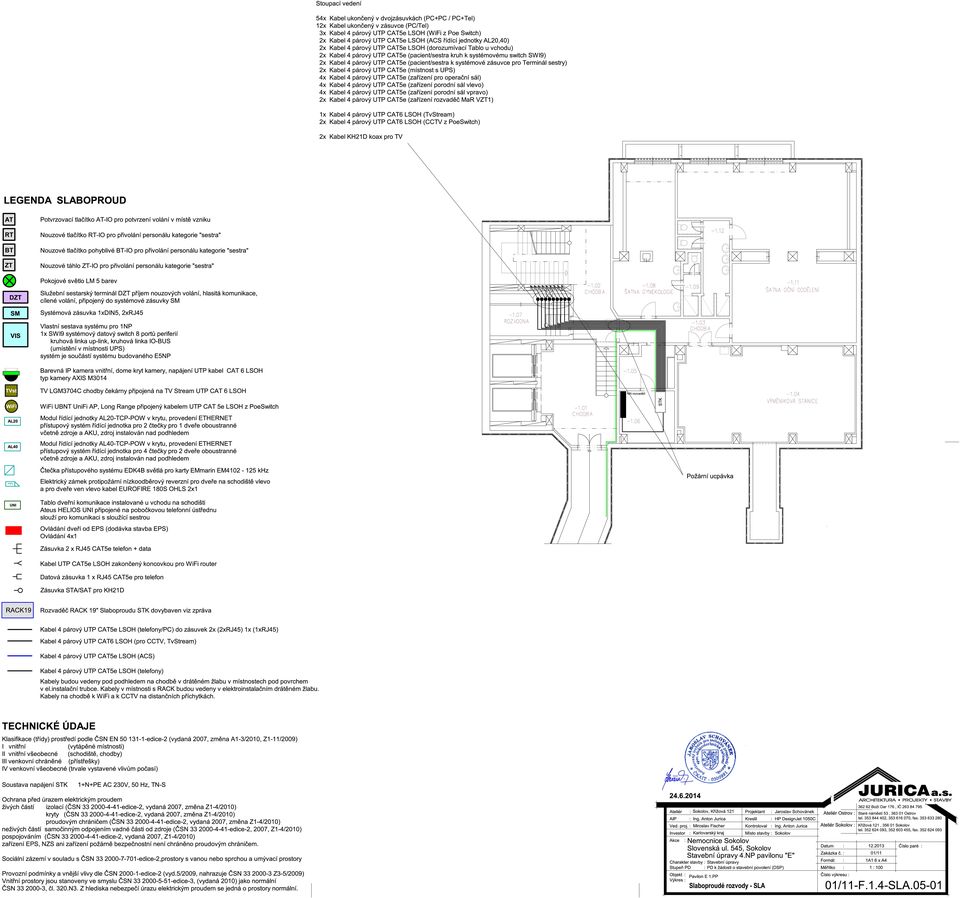

2

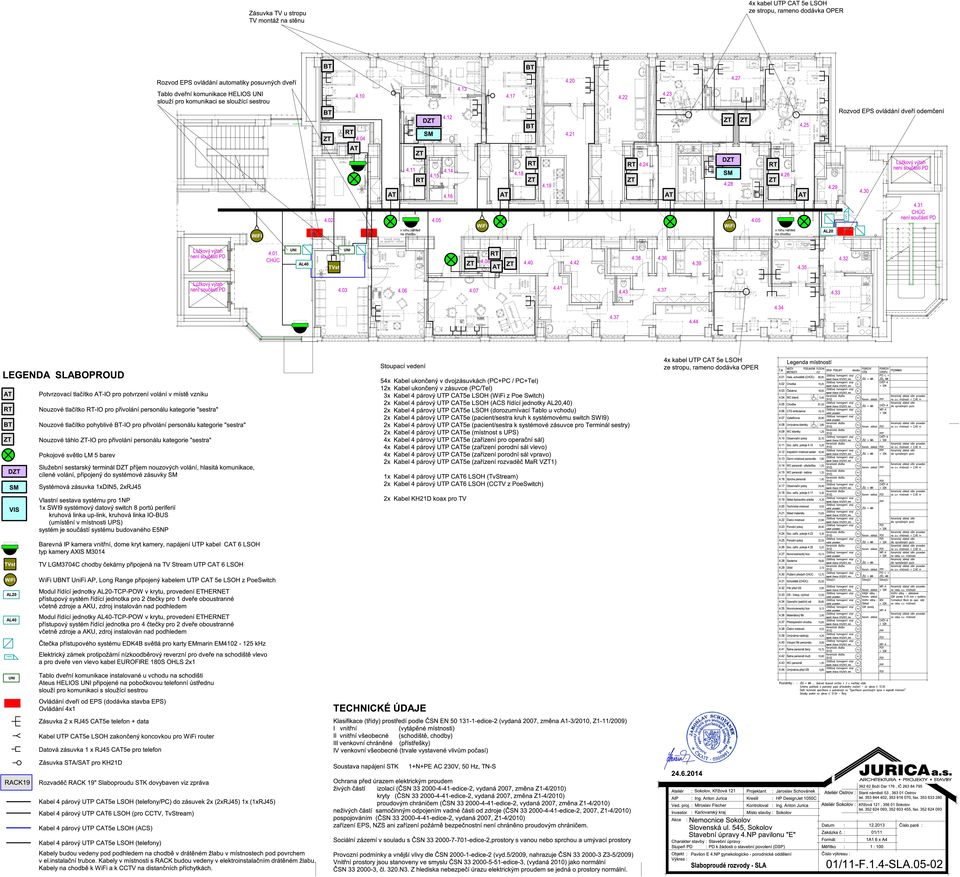

3

4

5

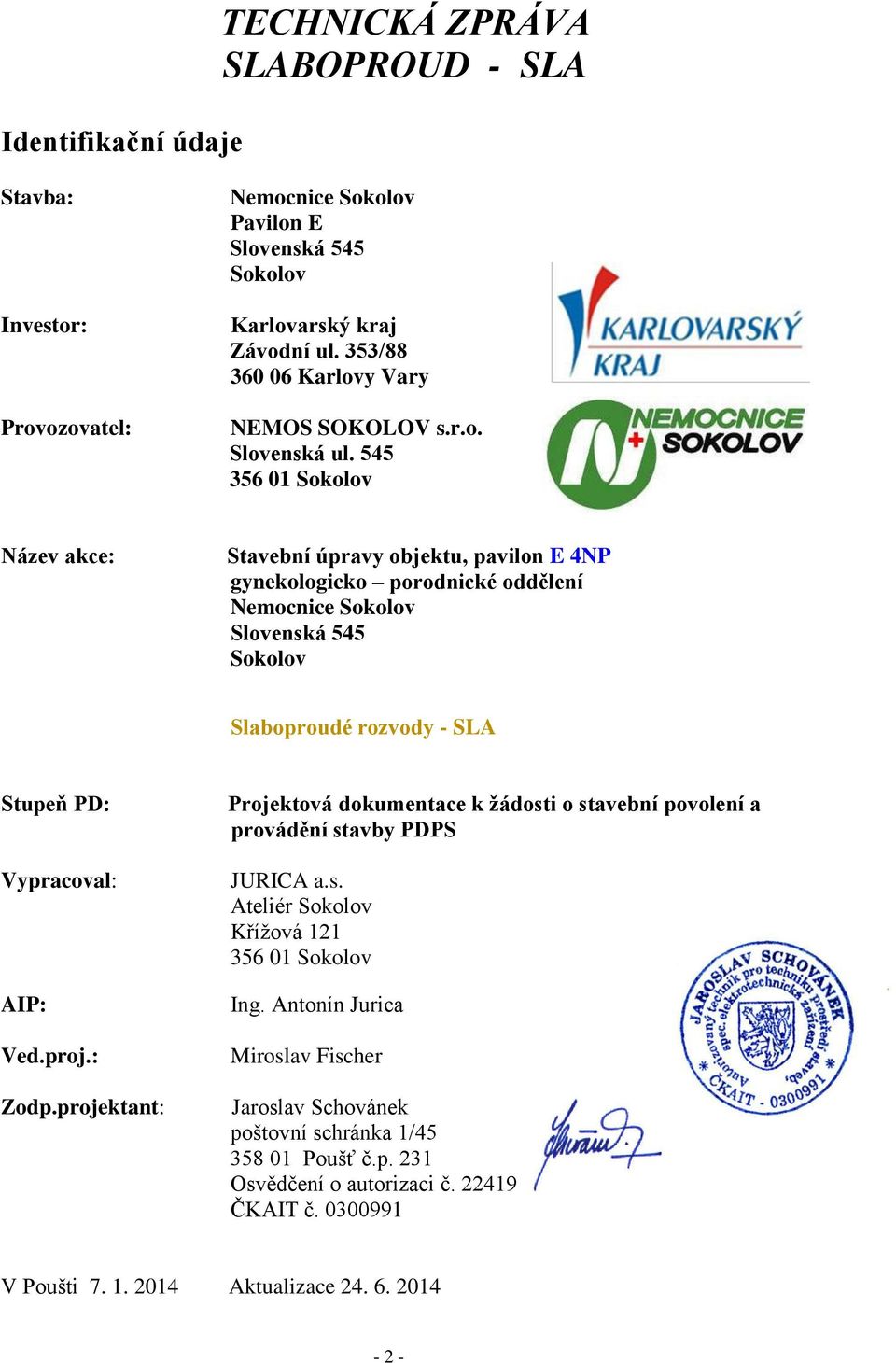

6 Identifikační údaje TECHNICKÁ ZPRÁVA SLABOPROUD - SLA Stavba: Investor: Provozovatel: Nemocnice Sokolov Pavilon E Slovenská 545 Sokolov Karlovarský kraj Závodní ul. 353/ŘŘ Karlovy Vary NEMOS SOKOLOV s.r.o. Slovenská ul Sokolov Název akce: Stavební úpravy objektu, pavilon E 4NP gynekologicko porodnické oddělení Nemocnice Sokolov Slovenská 545 Sokolov Slaboproudé rozvody - SLA Stupeň PD: Vypracoval: AIP: Ved.proj.: Zodp.projektant: Projektová dokumentace k žádosti o stavební povolení a provádění stavby PDPS JURICA a.s. Ateliér Sokolov Křížová Sokolov Ing. Antonín Jurica Miroslav Fischer Jaroslav Schovánek poštovní schránka 1/45 35Ř 01 Poušť č.p. 231 Osvědčení o autorizaci č. 2241ř ČKAIT č. 0300řř1 V Poušti Aktualizace

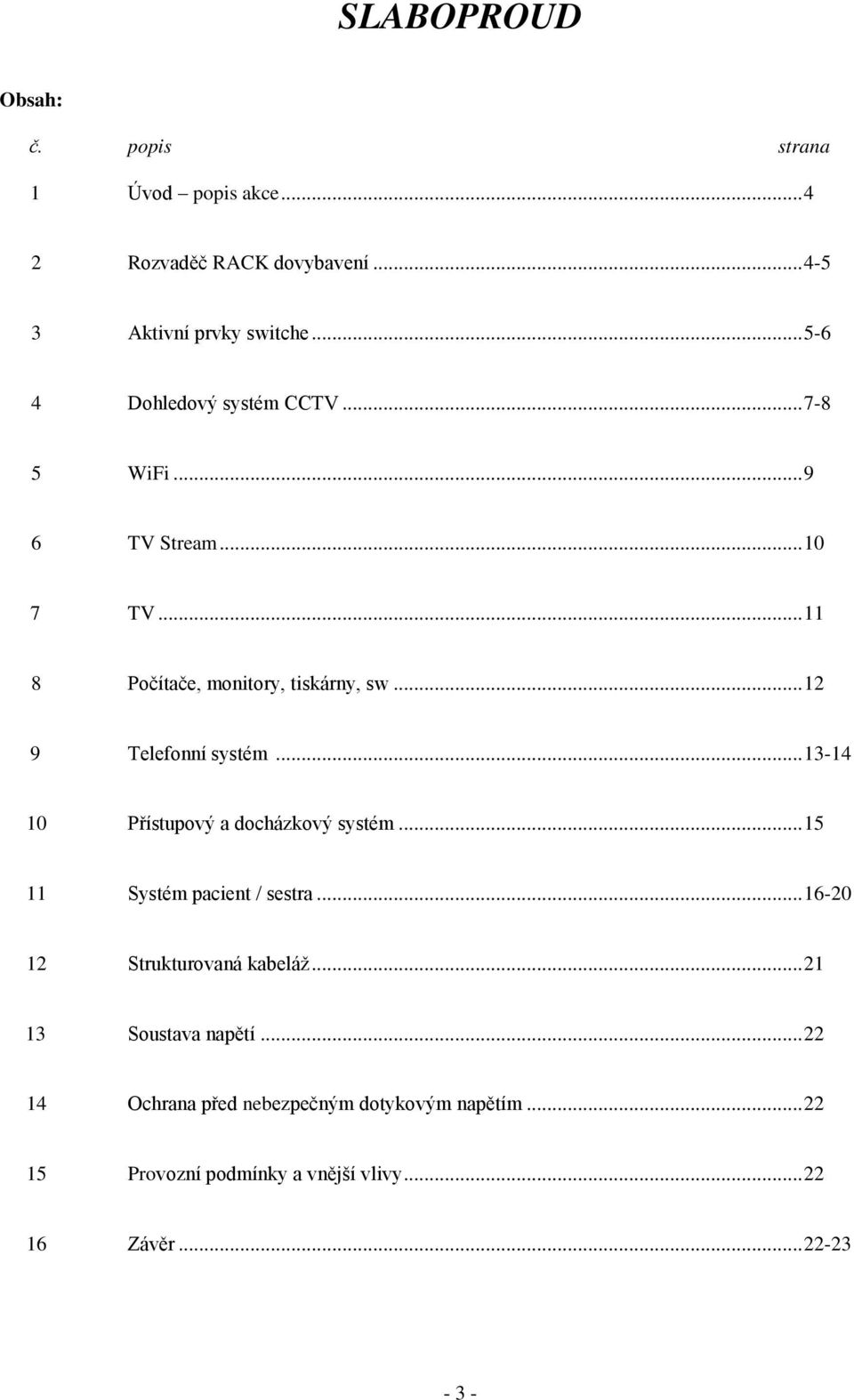

7 SLABOPROUD Obsah: č. popis strana 1 Úvod popis akce Rozvaděč RACK dovybavení Aktivní prvky switche Dohledový systém CCTV WiFi TV Stream TV Počítače, monitory, tiskárny, sw Telefonní systém Přístupový a docházkový systém Systém pacient / sestra Strukturovaná kabeláž Soustava napětí Ochrana před nebezpečným dotykovým napětím Provozní podmínky a vnější vlivy Závěr

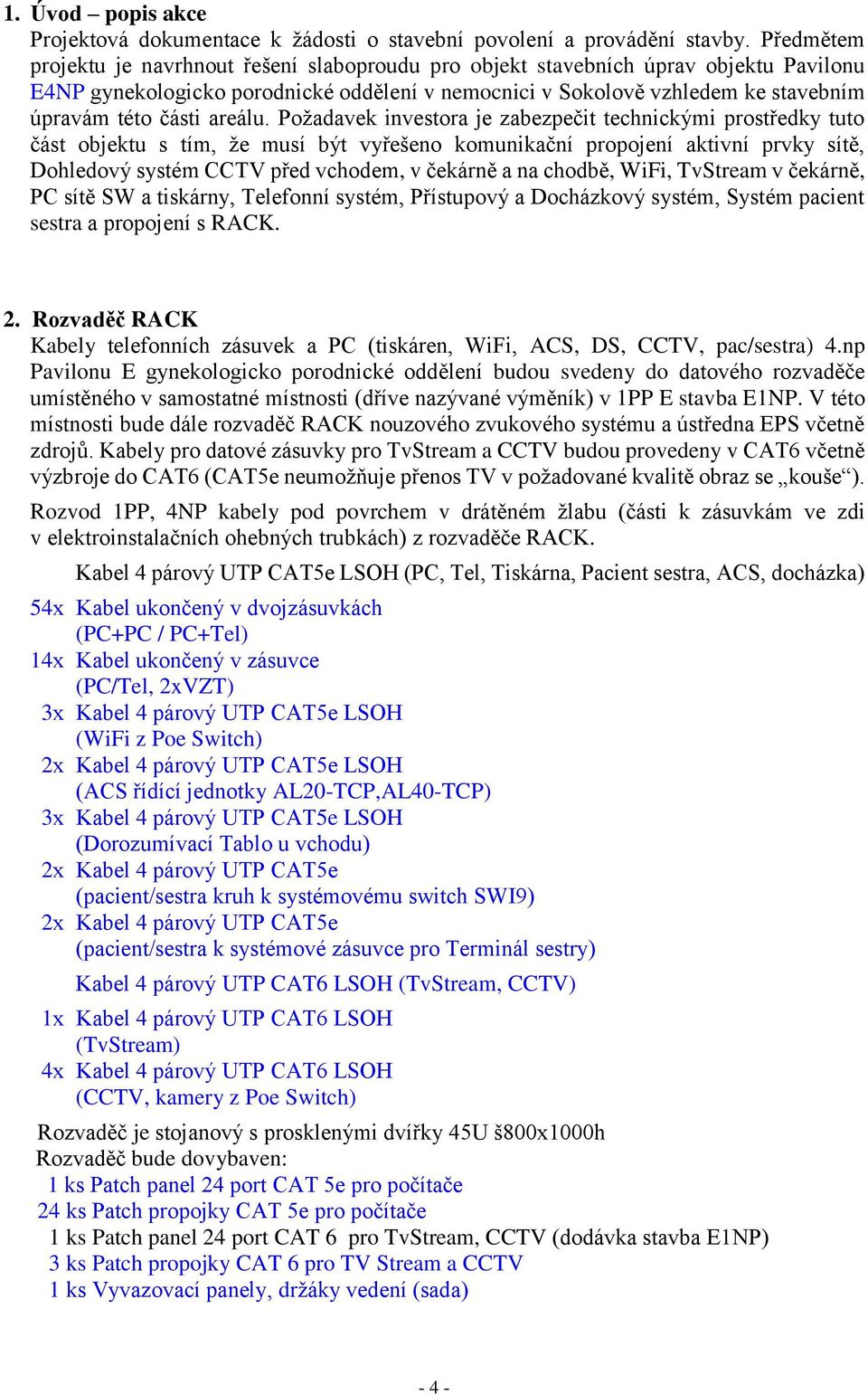

8 1. Úvod popis akce Projektová dokumentace k žádosti o stavební povolení a provádění stavby. Předmětem projektu je navrhnout řešení slaboproudu pro objekt stavebních úprav objektu Pavilonu E4NP gynekologicko porodnické oddělení v nemocnici v Sokolově vzhledem ke stavebním úpravám této části areálu. Požadavek investora je zabezpečit technickými prostředky tuto část objektu s tím, že musí být vyřešeno komunikační propojení aktivní prvky sítě, Dohledový systém CCTV před vchodem, v čekárně a na chodbě, WiFi, TvStream v čekárně, PC sítě SW a tiskárny, Telefonní systém, Přístupový a Docházkový systém, Systém pacient sestra a propojení s RACK. 2. Rozvaděč RACK Kabely telefonních zásuvek a PC (tiskáren, WiFi, ACS, DS, CCTV, pac/sestra) 4.np Pavilonu E gynekologicko porodnické oddělení budou svedeny do datového rozvaděče umístěného v samostatné místnosti (dříve nazývané výměník) v 1PP E stavba E1NP. V této místnosti bude dále rozvaděč RACK nouzového zvukového systému a ústředna EPS včetně zdrojů. Kabely pro datové zásuvky pro TvStream a CCTV budou provedeny v CAT6 včetně výzbroje do CAT6 (CAT5e neumožňuje přenos TV v požadované kvalitě obraz se kouše ). Rozvod 1PP, 4NP kabely pod povrchem v drátěném žlabu (části k zásuvkám ve zdi v elektroinstalačních ohebných trubkách) z rozvaděče RACK. Kabel 4 párový UTP CAT5e LSOH (PC, Tel, Tiskárna, Pacient sestra, ACS, docházka) 54x Kabel ukončený v dvojzásuvkách (PC+PC / PC+Tel) 14x Kabel ukončený v zásuvce (PC/Tel, 2xVZT) 3x Kabel 4 párový UTP CAT5e LSOH (WiFi z Poe Switch) 2x Kabel 4 párový UTP CAT5e LSOH (ACS řídící jednotky AL20-TCP,AL40-TCP) 3x Kabel 4 párový UTP CAT5e LSOH (Dorozumívací Tablo u vchodu) 2x Kabel 4 párový UTP CAT5e (pacient/sestra kruh k systémovému switch SWIř) 2x Kabel 4 párový UTP CAT5e (pacient/sestra k systémové zásuvce pro Terminál sestry) Kabel 4 párový UTP CAT6 LSOH (TvStream, CCTV) 1x Kabel 4 párový UTP CAT6 LSOH (TvStream) 4x Kabel 4 párový UTP CAT6 LSOH (CCTV, kamery z Poe Switch) Rozvaděč je stojanový s prosklenými dvířky 45U šř00x1000h Rozvaděč bude dovybaven: 1 ks Patch panel 24 port CAT 5e pro počítače 24 ks Patch propojky CAT 5e pro počítače 1 ks Patch panel 24 port CAT 6 pro TvStream, CCTV (dodávka stavba E1NP) 3 ks Patch propojky CAT 6 pro TV Stream a CCTV 1 ks Vyvazovací panely, držáky vedení (sada) - 4 -

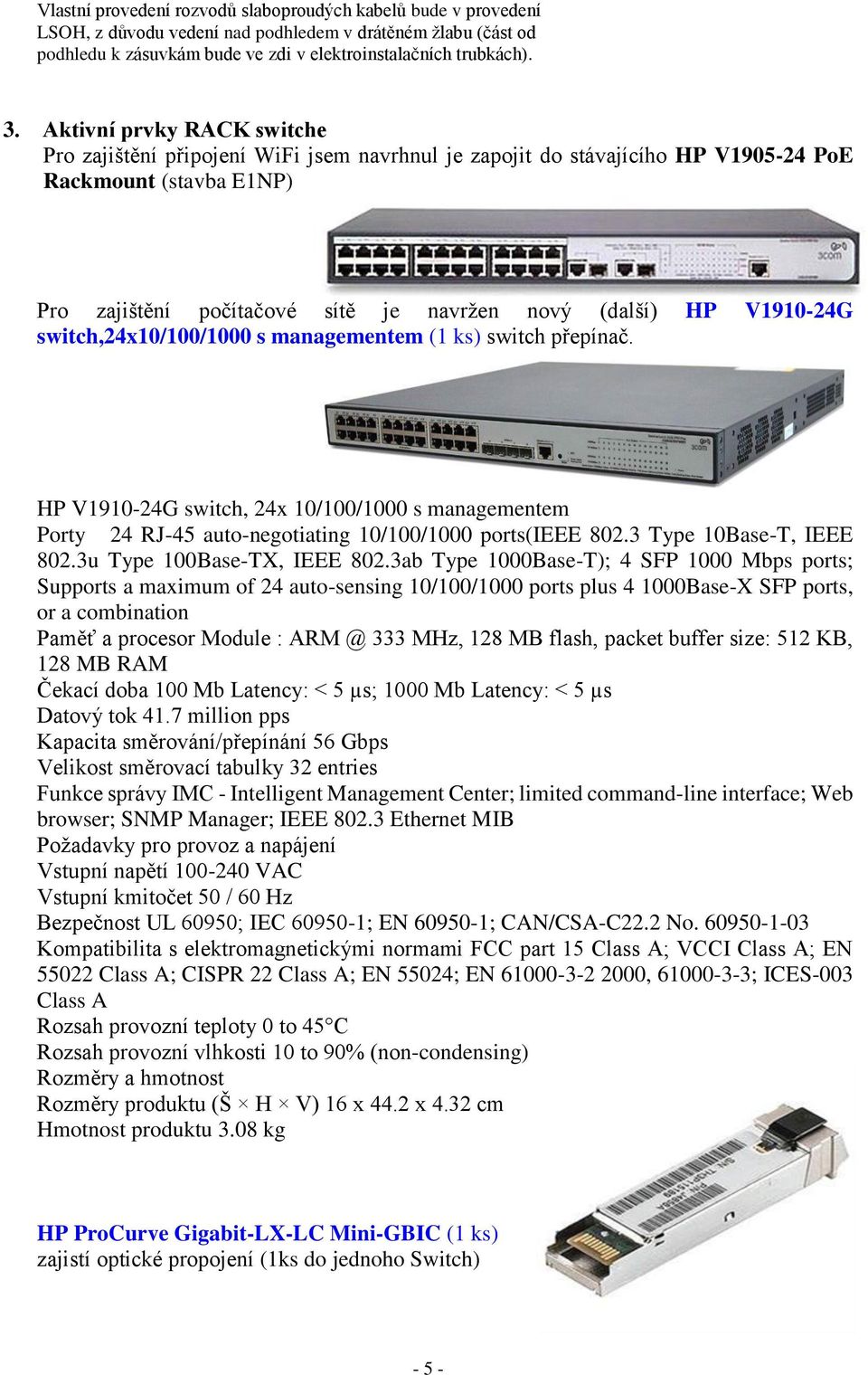

9 Vlastní provedení rozvodů slaboproudých kabelů bude v provedení LSOH, z důvodu vedení nad podhledem v drátěném žlabu (část od podhledu k zásuvkám bude ve zdi v elektroinstalačních trubkách). 3. Aktivní prvky RACK switche Pro zajištění připojení WiFi jsem navrhnul je zapojit do stávajícího HP V PoE Rackmount (stavba E1NP) Pro zajištění počítačové sítě je navržen nový (další) HP V G switch,24x10/100/1000 s managementem (1 ks) switch přepínač. HP V G switch, 24x 10/100/1000 s managementem Porty 24 RJ-45 auto-negotiating 10/100/1000 ports(ieee Type 10Base-T, IEEE 802.3u Type 100Base-TX, IEEE 802.3ab Type 1000Base-T); 4 SFP 1000 Mbps ports; Supports a maximum of 24 auto-sensing 10/100/1000 ports plus Base-X SFP ports, or a combination Paměť a procesor Module : 333 MHz, 12Ř MB flash, packet buffer size: 512 KB, 128 MB RAM Čekací doba 100 Mb Latency: < 5 µs; 1000 Mb Latency: < 5 µs Datový tok 41.7 million pps Kapacita směrování/přepínání 56 Gbps Velikost směrovací tabulky 32 entries Funkce správy IMC - Intelligent Management Center; limited command-line interface; Web browser; SNMP Manager; IEEE Ethernet MIB Požadavky pro provoz a napájení Vstupní napětí VAC Vstupní kmitočet 50 / 60 Hz Bezpečnost UL 60ř50; IEC 60ř50-1; EN ; CAN/CSA-C22.2 No Kompatibilita s elektromagnetickými normami FCC part 15 Class A; VCCI Class A; EN Class A; CISPR 22 Class A; EN 55024; EN , ; ICES-003 Class A Rozsah provozní teploty 0 to 45 C Rozsah provozní vlhkosti 10 to ř0% (non-condensing) Rozměry a hmotnost Rozměry produktu (Š H V) 16 x 44.2 x 4.32 cm Hmotnost produktu 3.08 kg HP ProCurve Gigabit-LX-LC Mini-GBIC (1 ks) zajistí optické propojení (1ks do jednoho Switch) - 5 -

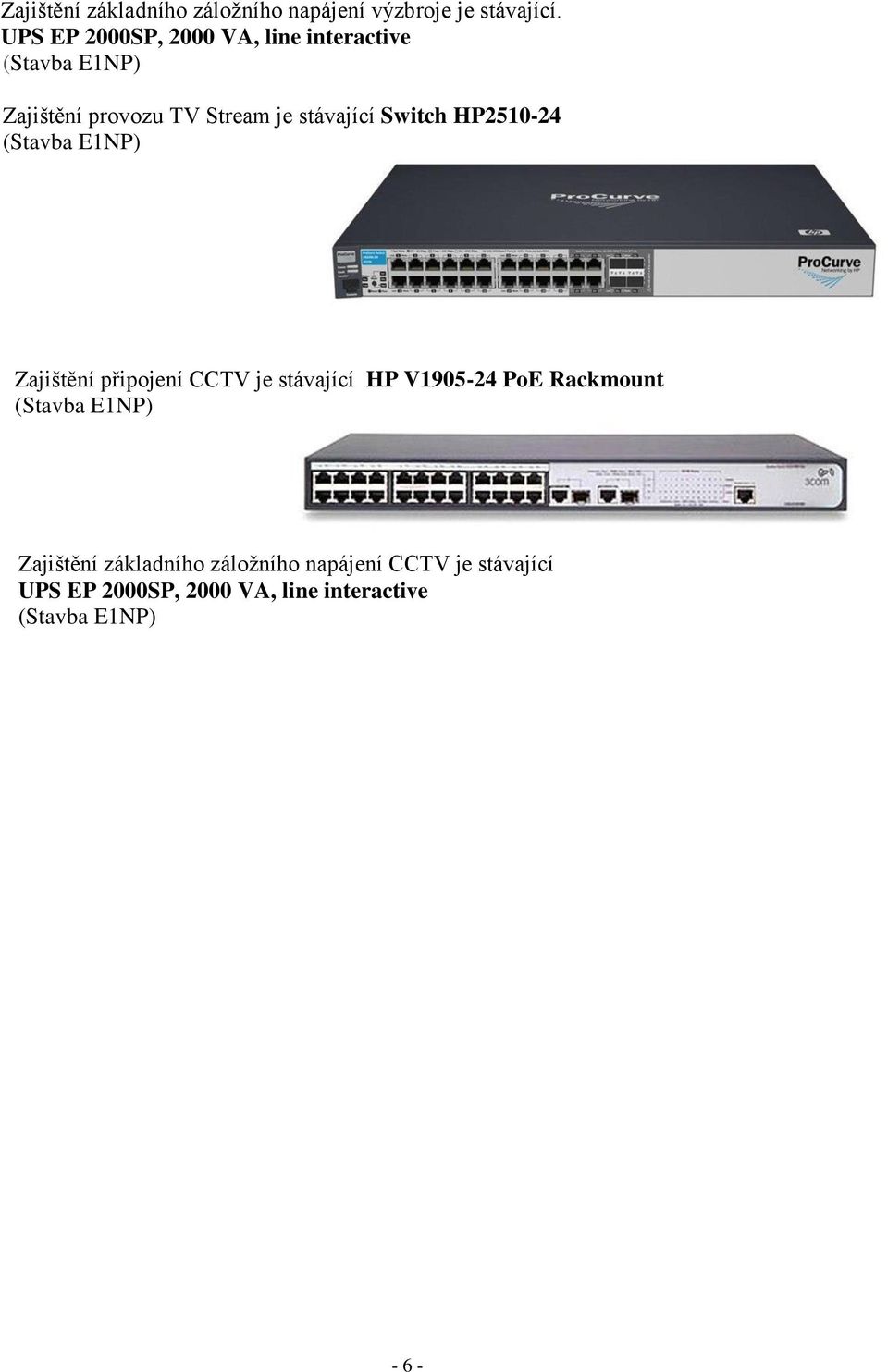

10 Zajištění základního záložního napájení výzbroje je stávající. UPS EP 2000SP, 2000 VA, line interactive (Stavba E1NP) Zajištění provozu TV Stream je stávající Switch HP (Stavba E1NP) Zajištění připojení CCTV je stávající HP V PoE Rackmount (Stavba E1NP) Zajištění základního záložního napájení CCTV je stávající UPS EP 2000SP, 2000 VA, line interactive (Stavba E1NP) - 6 -

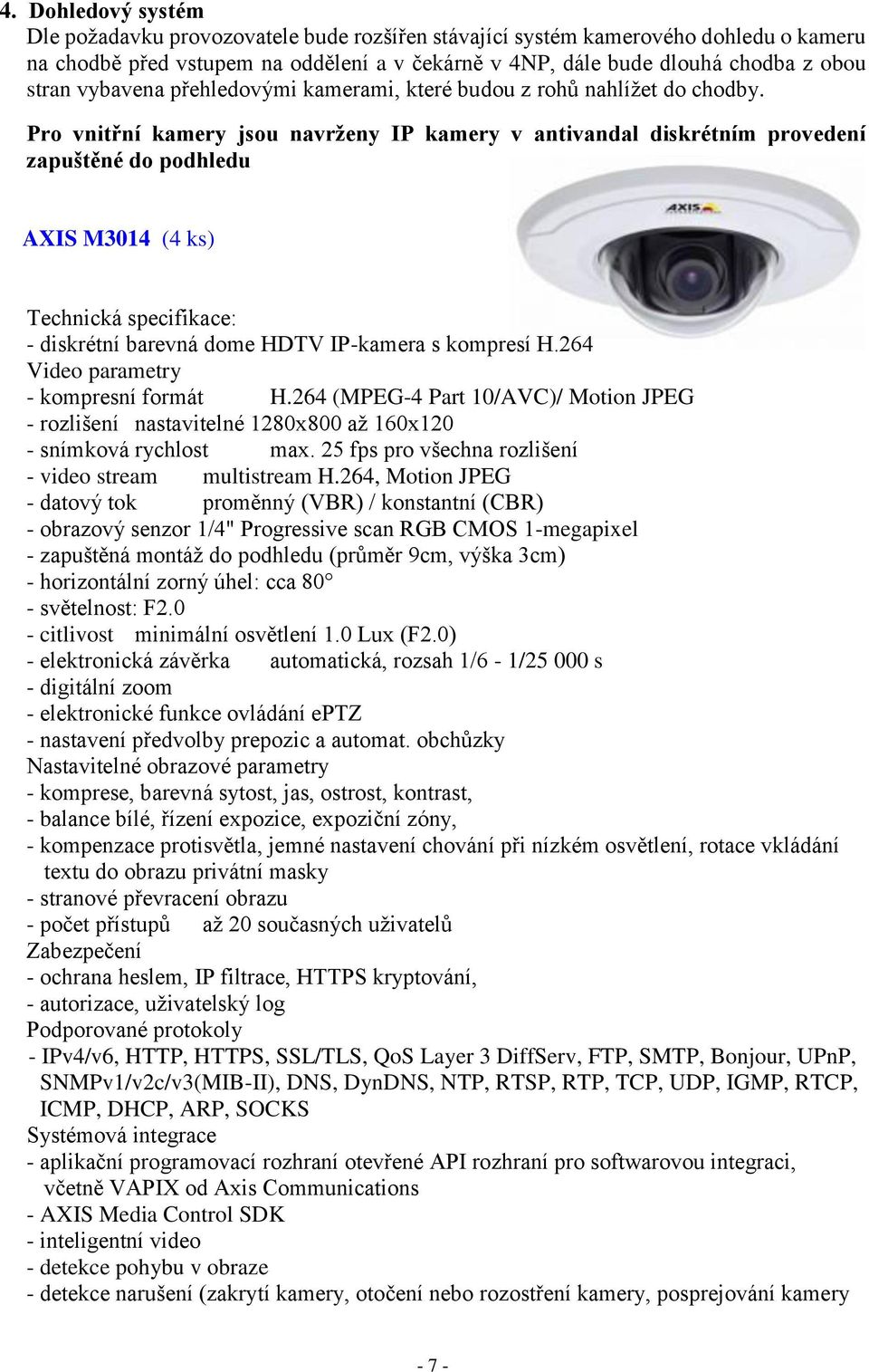

11 4. Dohledový systém Dle požadavku provozovatele bude rozšířen stávající systém kamerového dohledu o kameru na chodbě před vstupem na oddělení a v čekárně v 4NP, dále bude dlouhá chodba z obou stran vybavena přehledovými kamerami, které budou z rohů nahlížet do chodby. Pro vnit ní kamery jsou navrženy IP kamery v antivandal diskrétním provedení zapuštěné do podhledu AXIS M3014 (4 ks) Technická specifikace: - diskrétní barevná dome HDTV IP-kamera s kompresí H.264 Video parametry - kompresní formát H.264 (MPEG-4 Part 10/AVC)/ Motion JPEG - rozlišení nastavitelné 12Ř0xŘ00 až 160x120 - snímková rychlost max. 25 fps pro všechna rozlišení - video stream multistream H.264, Motion JPEG - datový tok proměnný (VBR) / konstantní (CBR) - obrazový senzor 1/4" Progressive scan RGB CMOS 1-megapixel - zapuštěná montáž do podhledu (průměr řcm, výška 3cm) - horizontální zorný úhel: cca Ř0 - světelnost: F2.0 - citlivost minimální osvětlení 1.0 Lux (F2.0) - elektronická závěrka automatická, rozsah 1/6-1/ s - digitální zoom - elektronické funkce ovládání eptz - nastavení předvolby prepozic a automat. obchůzky Nastavitelné obrazové parametry - komprese, barevná sytost, jas, ostrost, kontrast, - balance bílé, řízení expozice, expoziční zóny, - kompenzace protisvětla, jemné nastavení chování při nízkém osvětlení, rotace vkládání textu do obrazu privátní masky - stranové převracení obrazu - počet přístupů až 20 současných uživatelů Zabezpečení - ochrana heslem, IP filtrace, HTTPS kryptování, - autorizace, uživatelský log Podporované protokoly - IPv4/v6, HTTP, HTTPS, SSL/TLS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS Systémová integrace - aplikační programovací rozhraní otevřené API rozhraní pro softwarovou integraci, včetně VAPIX od Axis Communications - AXIS Media Control SDK - inteligentní video - detekce pohybu v obraze - detekce narušení (zakrytí kamery, otočení nebo rozostření kamery, posprejování kamery - 7 -

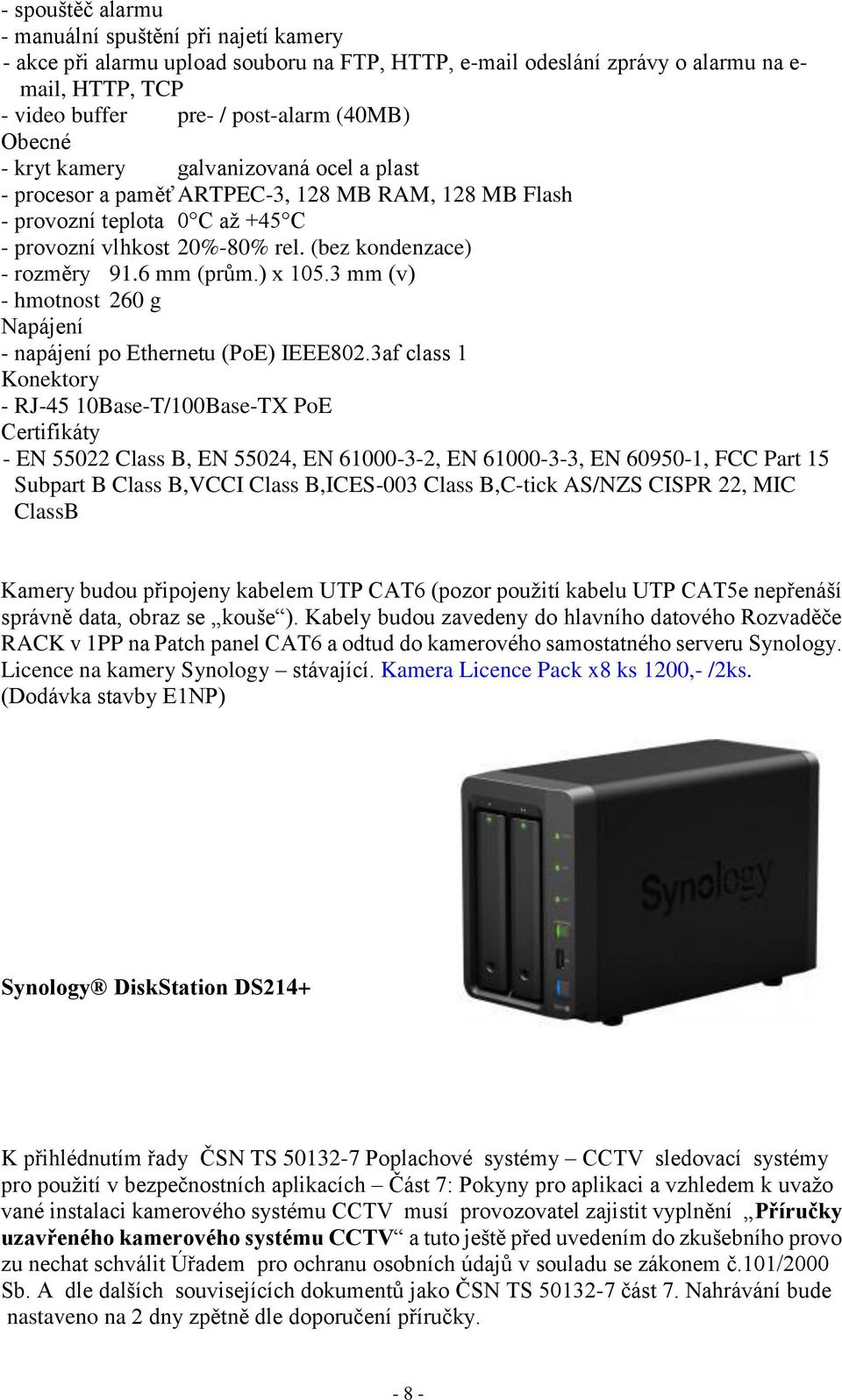

12 - spouštěč alarmu - manuální spuštění při najetí kamery - akce při alarmu upload souboru na FTP, HTTP, odeslání zprávy o alarmu na e- mail, HTTP, TCP - video buffer pre- / post-alarm (40MB) Obecné - kryt kamery galvanizovaná ocel a plast - procesor a paměť ARTPEC-3, 128 MB RAM, 128 MB Flash - provozní teplota 0 C až +45 C - provozní vlhkost 20%-80% rel. (bez kondenzace) - rozměry 91.6 mm (prům.) x mm (v) - hmotnost 260 g Napájení - napájení po Ethernetu (PoE) IEEEŘ02.3af class 1 Konektory - RJ-45 10Base-T/100Base-TX PoE Certifikáty - EN Class B, EN 55024, EN , EN , EN , FCC Part 15 Subpart B Class B,VCCI Class B,ICES-003 Class B,C-tick AS/NZS CISPR 22, MIC ClassB Kamery budou připojeny kabelem UTP CAT6 (pozor použití kabelu UTP CAT5e nepřenáší správně data, obraz se kouše ). Kabely budou zavedeny do hlavního datového Rozvaděče RACK v 1PP na Patch panel CAT6 a odtud do kamerového samostatného serveru Synology. Licence na kamery Synology stávající. Kamera Licence Pack x8 ks 1200,- /2ks. (Dodávka stavby E1NP) Synology DiskStation DS214+ K přihlédnutím řady ČSN TS Poplachové systémy CCTV sledovací systémy pro použití v bezpečnostních aplikacích Část 7: Pokyny pro aplikaci a vzhledem k uvažo vané instalaci kamerového systému CCTV musí provozovatel zajistit vyplnění P íručky uzav eného kamerového systému CCTV a tuto ještě před uvedením do zkušebního provo zu nechat schválit Úřadem pro ochranu osobních údajů v souladu se zákonem č.101/2000 Sb. A dle dalších souvisejících dokumentů jako ČSN TS část 7. Nahrávání bude nastaveno na 2 dny zpětně dle doporučení příručky

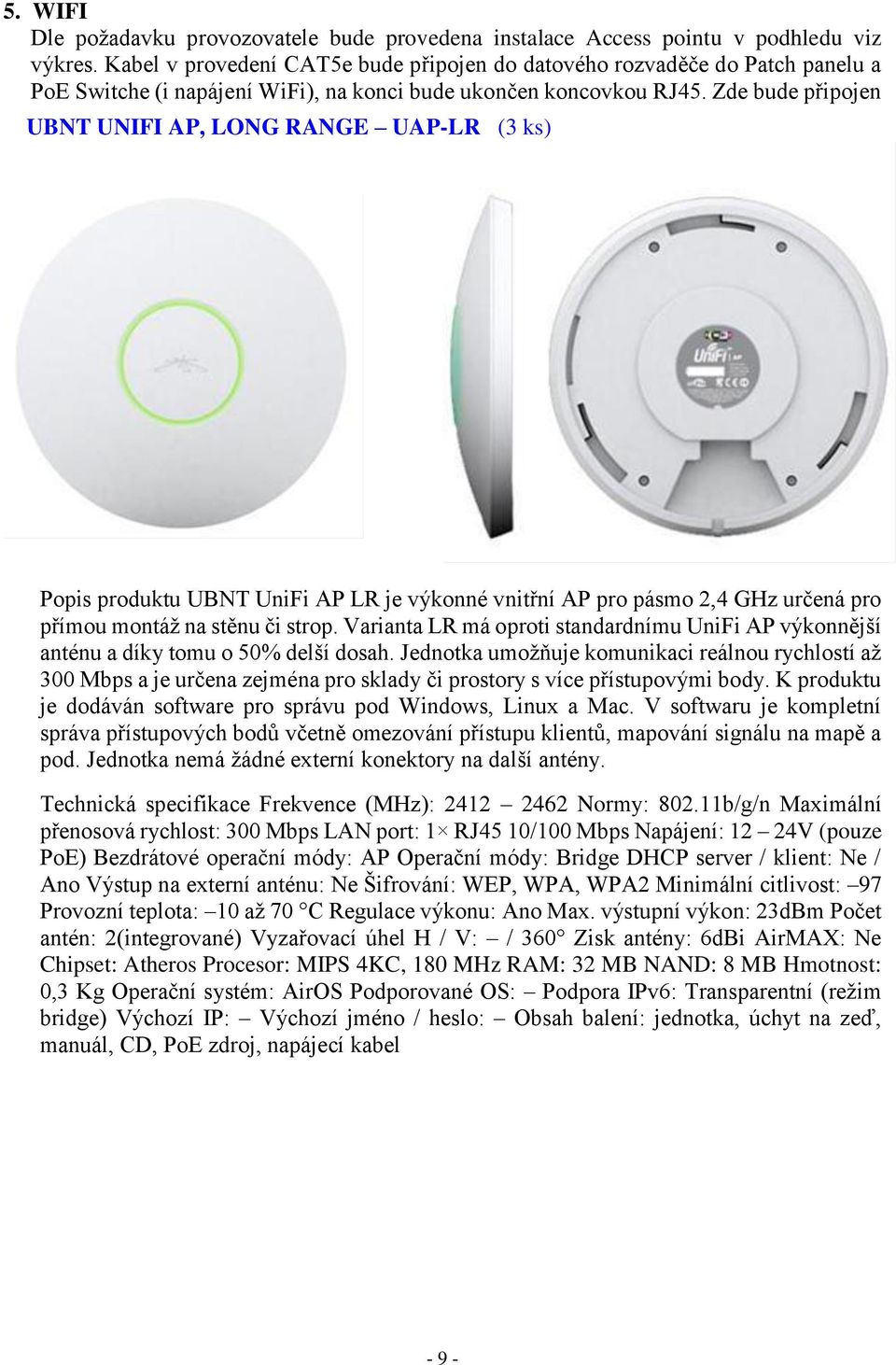

13 5. WIFI Dle požadavku provozovatele bude provedena instalace Access pointu v podhledu viz výkres. Kabel v provedení CAT5e bude připojen do datového rozvaděče do Patch panelu a PoE Switche (i napájení WiFi), na konci bude ukončen koncovkou RJ45. Zde bude připojen UBNT UNIFI AP, LONG RANGE UAP-LR (3 ks) Popis produktu UBNT UniFi AP LR je výkonné vnitřní AP pro pásmo 2,4 GHz určená pro přímou montáž na stěnu či strop. Varianta LR má oproti standardnímu UniFi AP výkonnější anténu a díky tomu o 50% delší dosah. Jednotka umožňuje komunikaci reálnou rychlostí až 300 Mbps a je určena zejména pro sklady či prostory s více přístupovými body. K produktu je dodáván software pro správu pod Windows, Linux a Mac. V softwaru je kompletní správa přístupových bodů včetně omezování přístupu klientů, mapování signálu na mapě a pod. Jednotka nemá žádné externí konektory na další antény. Technická specifikace Frekvence (MHz): Normy: Ř02.11b/g/n Maximální přenosová rychlost: 300 Mbps LAN port: 1 RJ45 10/100 Mbps Napájení: 12 24V (pouze PoE) Bezdrátové operační módy: AP Operační módy: Bridge DHCP server / klient: Ne / Ano Výstup na externí anténu: Ne Šifrování: WEP, WPA, WPA2 Minimální citlivost: 97 Provozní teplota: 10 až 70 C Regulace výkonu: Ano Max. výstupní výkon: 23dBm Počet antén: 2(integrované) Vyzařovací úhel H / V: / 360 Zisk antény: 6dBi AirMAX: Ne Chipset: Atheros Procesor: MIPS 4KC, 180 MHz RAM: 32 MB NAND: 8 MB Hmotnost: 0,3 Kg Operační systém: AirOS Podporované OS: Podpora IPv6: Transparentní (režim bridge) Výchozí IP: Výchozí jméno / heslo: Obsah balení: jednotka, úchyt na zeď, manuál, CD, PoE zdroj, napájecí kabel - 9 -

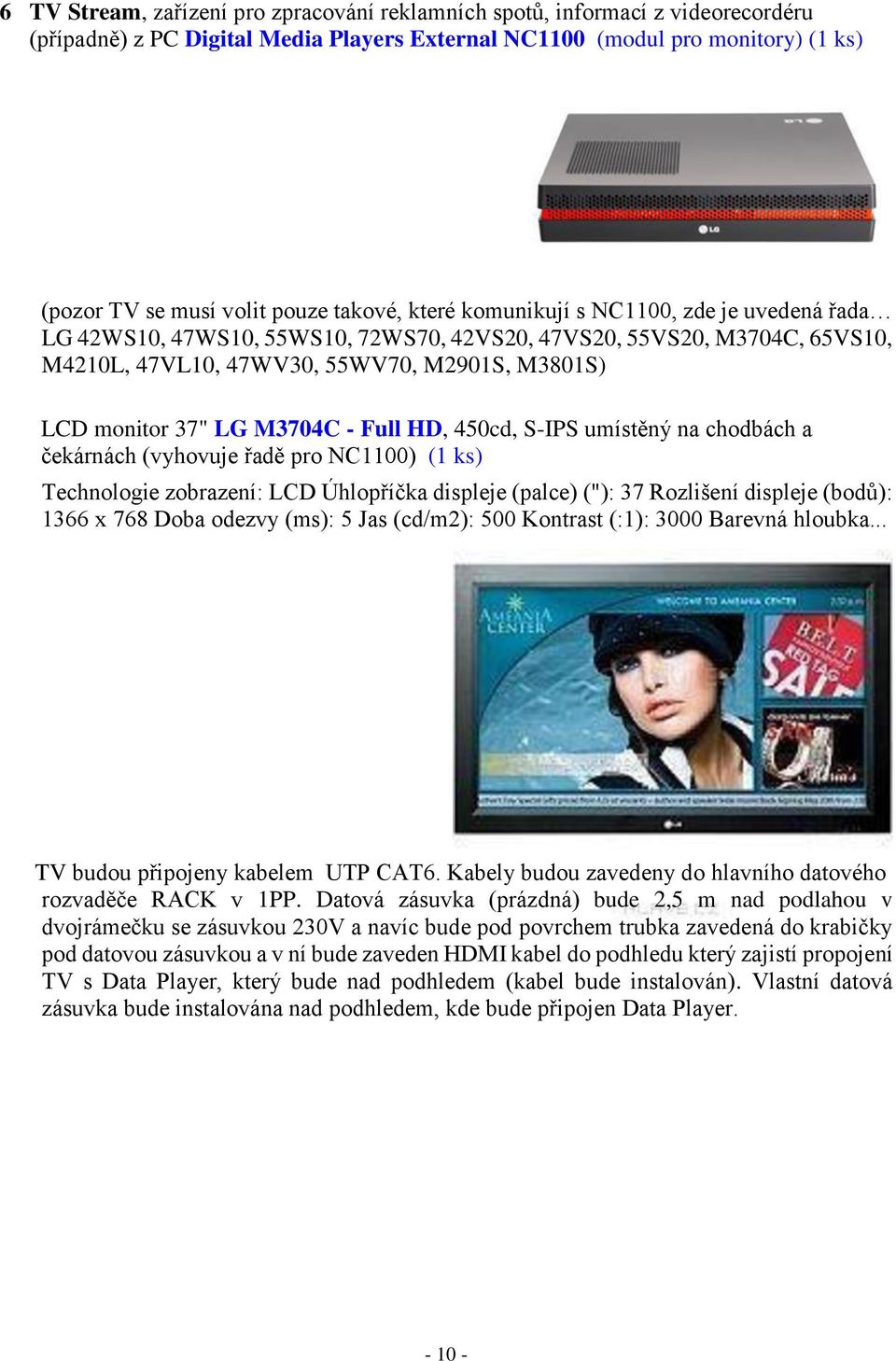

14 6 TV Stream, zařízení pro zpracování reklamních spotů, informací z videorecordéru (případně) z PC Digital Media Players External NC1100 (modul pro monitory) (1 ks) (pozor TV se musí volit pouze takové, které komunikují s NC1100, zde je uvedená řada LG 42WS10, 47WS10, 55WS10, 72WS70, 42VS20, 47VS20, 55VS20, M3704C, 65VS10, M4210L, 47VL10, 47WV30, 55WV70, M2901S, M3801S) LCD monitor 37" LG M3704C - Full HD, 450cd, S-IPS umístěný na chodbách a čekárnách (vyhovuje řadě pro NC1100) (1 ks) Technologie zobrazení: LCD Úhlopříčka displeje (palce) ("): 37 Rozlišení displeje (bodů): 1366 x 76Ř Doba odezvy (ms): 5 Jas (cd/m2): 500 Kontrast (:1): 3000 Barevná hloubka... TV budou připojeny kabelem UTP CAT6. Kabely budou zavedeny do hlavního datového rozvaděče RACK v 1PP. Datová zásuvka (prázdná) bude 2,5 m nad podlahou v dvojrámečku se zásuvkou 230V a navíc bude pod povrchem trubka zavedená do krabičky pod datovou zásuvkou a v ní bude zaveden HDMI kabel do podhledu který zajistí propojení TV s Data Player, který bude nad podhledem (kabel bude instalován). Vlastní datová zásuvka bude instalována nad podhledem, kde bude připojen Data Player

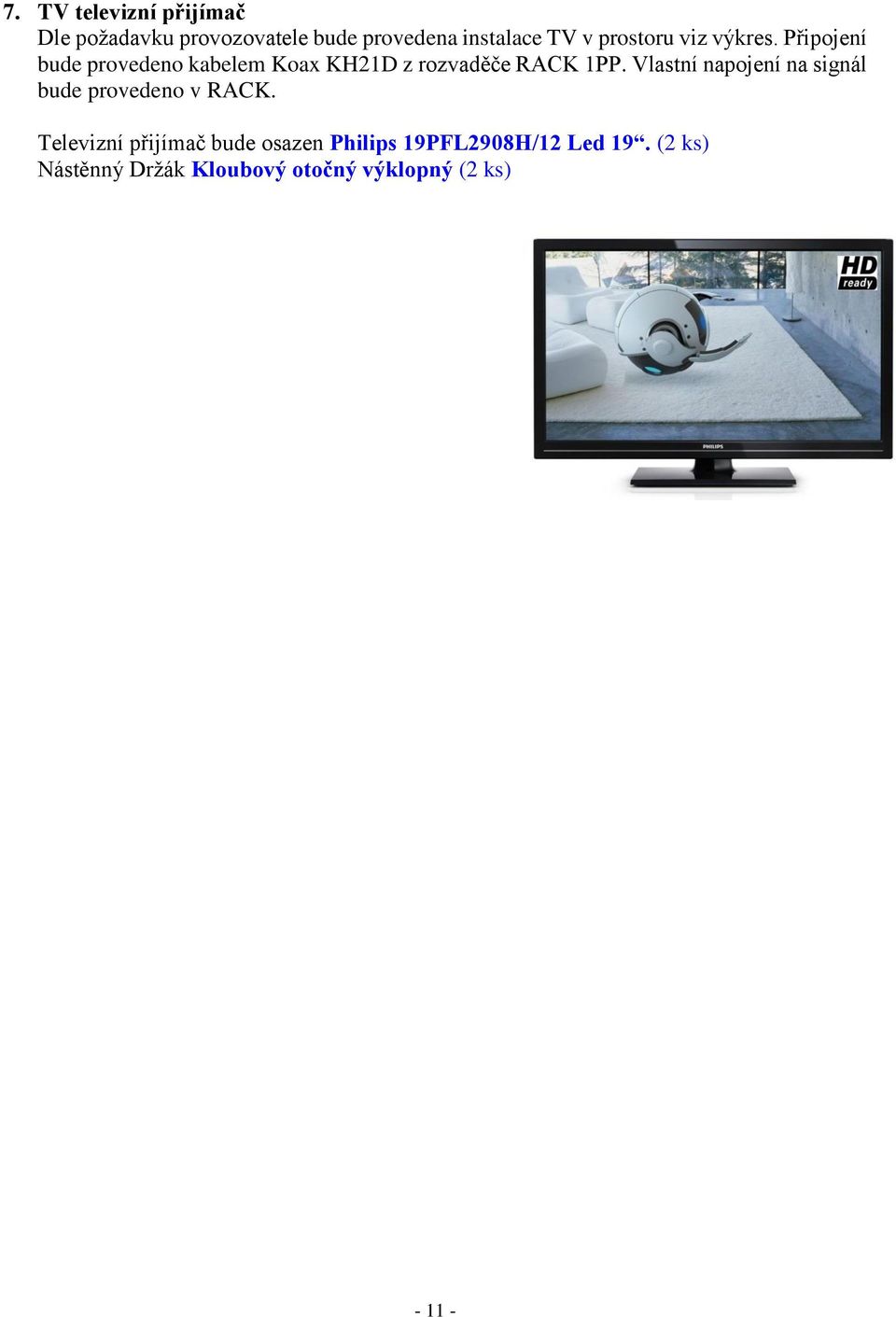

15 7. TV televizní p ijímač Dle požadavku provozovatele bude provedena instalace TV v prostoru viz výkres. Připojení bude provedeno kabelem Koax KH21D z rozvaděče RACK 1PP. Vlastní napojení na signál bude provedeno v RACK. Televizní přijímač bude osazen Philips 1řPFL2ř0ŘH/12 Led 1ř. (2 ks) Nástěnný Držák Kloubový otočný výklopný (2 ks)

16 8. PC pracoviště a tiskárny Počítač - Intel Core i Ivy Bridge, Intel H61 Express, RAM 4GB DDR3, Intel HD Graphics 2500, HDD 500GB 7200 otáček, DVD, čtečka paměťových karet, klávesnice a myš (8 ks) Operační systém WIN Ř (64bit) (8 ks) Bude předinstalován WIN 7 64 bit CZ profesional SW MS Office 2013 (64bit) (8 ks) Monitor AOC 21,5 e2250 (8 ks) Tiskárna HP Laser Jet Pro P1606dn (CTG, inspekční pokoj, pediatři 3 ks) Tiskárna HP Laser Jet M1212nf (příjem, lékař, porodní asistentka 3 ks) Záložní zdroj pro PC pro porodní asitentky UPS EATON 5P 850i 850VA 6IEC (1 ks)

17 9. Telefonní systém Požadavkem je řešení propojení do stávající telefonní ústředny. Předpoklad je že v kancelářích budou k telefonnímu spojení využívány především zásuvky 1xRJ45 (lze telefonní přístroj zapojit i do jiné datové zásuvky, propojování zařizuje pracovník IT ve spolupráci s telefonním technikem). Ze všech zásuvek přichází do rozvaděče RACK kabely UTP CAT 5e LSOH kde se provede jejich ukončení na Patch panelu. Pro telefonní zásuvky se předpokládá ukončení v Patch panelu CAT3 50 port. (stávající). Zde se bude moci pomocí patch propojek provádět jednoduché stěhování tel. Čísla po kancelářích Bude provedeno propojení na URACK objektu na stávající pozice telefonní ústředny. Pro zajištění komunikace s telefonní ústřednou jsou zvoleny telefonní přístroje do kanceláří, telefonní přístroj pro příjem, porodní asistentku a lékaře. Telefonní přístroj (příjem, porod.asistentka,lékař) (3 ks) C-6025-CERNA+S Concorde standardní telefon s LCD/CLIP, černá/stříbrná 16-místný LCD displej s modrým podsvětlením, Zobrazení čísla volajícího (DTMF/FSK) Paměť na řř příchozích a 1Ř odchozích volání, LED indikace zmeškaných hovorů Hlasitý provoz (handsfree), 4 úrovně nastavení hlasitosti reproduktoru 16 volitelných vyzváněcích tónů, Ř úrovní hlasitosti vyzvánění, 2 přímé (dotyk paměti) 10 dvoudotykových pamětí, HOLD (přidržení) s 3 volitelnými melodiemi, Funkce Nerušit Možnost předání hovoru na paralelní telefony i bez pobočkové ústředny VIP kód obcházející funkci NERUŠIT, REDIAL a AUTOREDIAL (opak volby obs. č) Nastavitelný kontrast, 16 úrovní, Kalkulačka, Budík až 5 buzení během 24 hodin Funkce dětské volání (BABYCALL), PABX kód (předtáčení pro přístup na vnější linku) Pulsní/tónová volba, Barevná kombinace: černá, černo/stříbrná SPECIFIKACE: LCD: ano - 16 znaků, CLIP: ano (DTMF/FSK), SMS: ne, Podsvícení LCD: ano (modré) Nastavení kontrastu LCD:ano - 16 úrovní, Telefonní seznam: ne Paměť příchozích hovorů: řřx, Paměť pro odchozí volání: 1Řx Rychlá/jednotlačítková volba: ano - 2 číslo, Rychlá/dvoutlačítková volba: ano - 10 čísel Hlasitý telefon - handsfree: ano, Pulzní volba: ano, Tónová volba: ano Flash: ano (100ms),Redial: ano,pause: ano,mute: ne,hold: ano (s 3 volitelými melodiemi) Dětské volání (BabyCall): ano,měření délky hovoru: ano LED indikace: ano - zmeškané hovory,počet vyzváněcích tónů: 16x Nastaveni hlasitosti vyzvánění: ano - Ř úrovní Nastavení hlasitosti handsfree: ano - 4 úrovně České menu: ne,hodiny: ano,datum: ano,budík: ano (až 5 časových údajů),kalkulačka

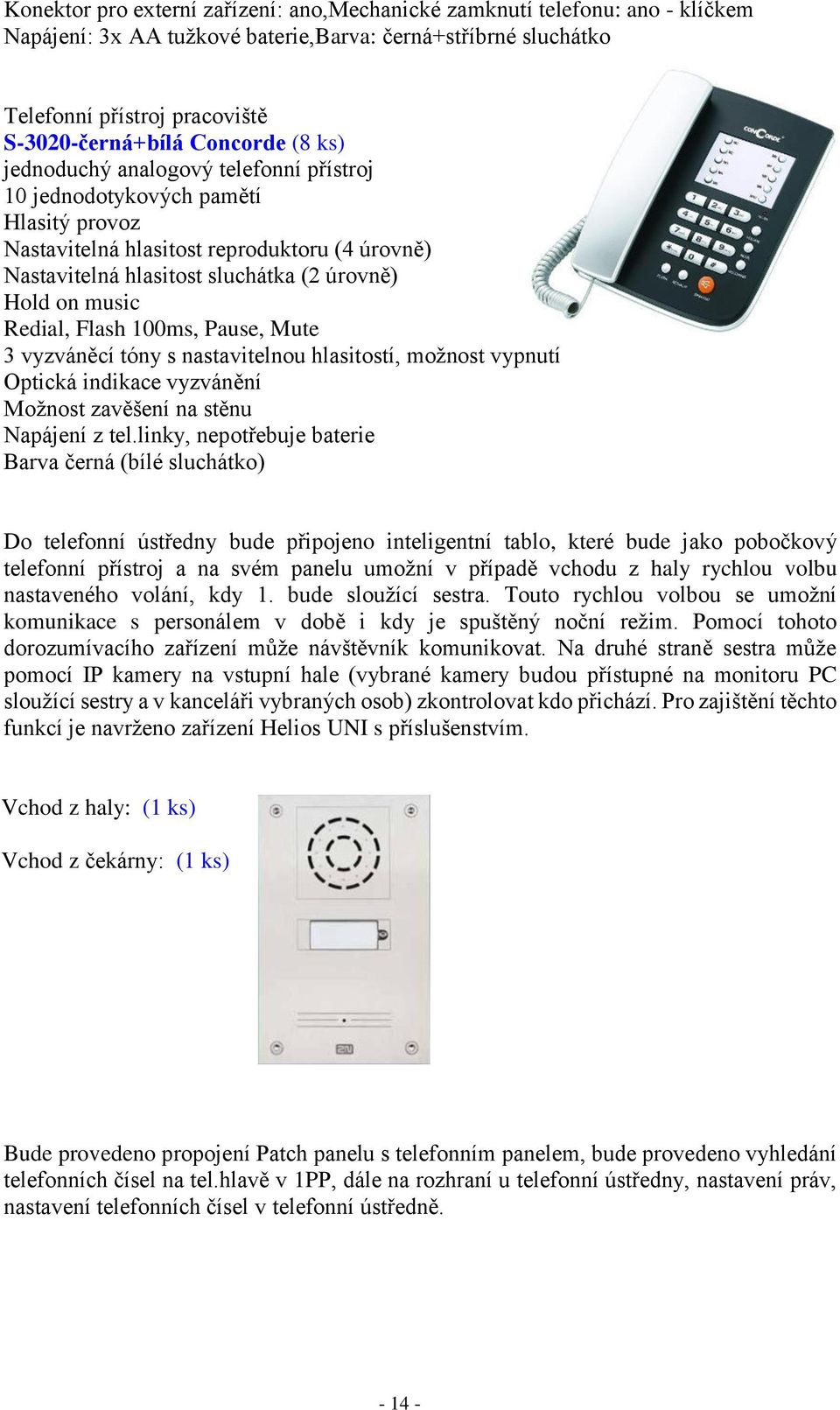

18 Konektor pro externí zařízení: ano,mechanické zamknutí telefonu: ano - klíčkem Napájení: 3x AA tužkové baterie,barva: černá+stříbrné sluchátko Telefonní přístroj pracoviště S-3020-černá+bílá Concorde (8 ks) jednoduchý analogový telefonní přístroj 10 jednodotykových pamětí Hlasitý provoz Nastavitelná hlasitost reproduktoru (4 úrovně) Nastavitelná hlasitost sluchátka (2 úrovně) Hold on music Redial, Flash 100ms, Pause, Mute 3 vyzváněcí tóny s nastavitelnou hlasitostí, možnost vypnutí Optická indikace vyzvánění Možnost zavěšení na stěnu Napájení z tel.linky, nepotřebuje baterie Barva černá (bílé sluchátko) Do telefonní ústředny bude připojeno inteligentní tablo, které bude jako pobočkový telefonní přístroj a na svém panelu umožní v případě vchodu z haly rychlou volbu nastaveného volání, kdy 1. bude sloužící sestra. Touto rychlou volbou se umožní komunikace s personálem v době i kdy je spuštěný noční režim. Pomocí tohoto dorozumívacího zařízení může návštěvník komunikovat. Na druhé straně sestra může pomocí IP kamery na vstupní hale (vybrané kamery budou přístupné na monitoru PC sloužící sestry a v kanceláři vybraných osob) zkontrolovat kdo přichází. Pro zajištění těchto funkcí je navrženo zařízení Helios UNI s příslušenstvím. Vchod z haly: (1 ks) Vchod z čekárny: (1 ks) Bude provedeno propojení Patch panelu s telefonním panelem, bude provedeno vyhledání telefonních čísel na tel.hlavě v 1PP, dále na rozhraní u telefonní ústředny, nastavení práv, nastavení telefonních čísel v telefonní ústředně

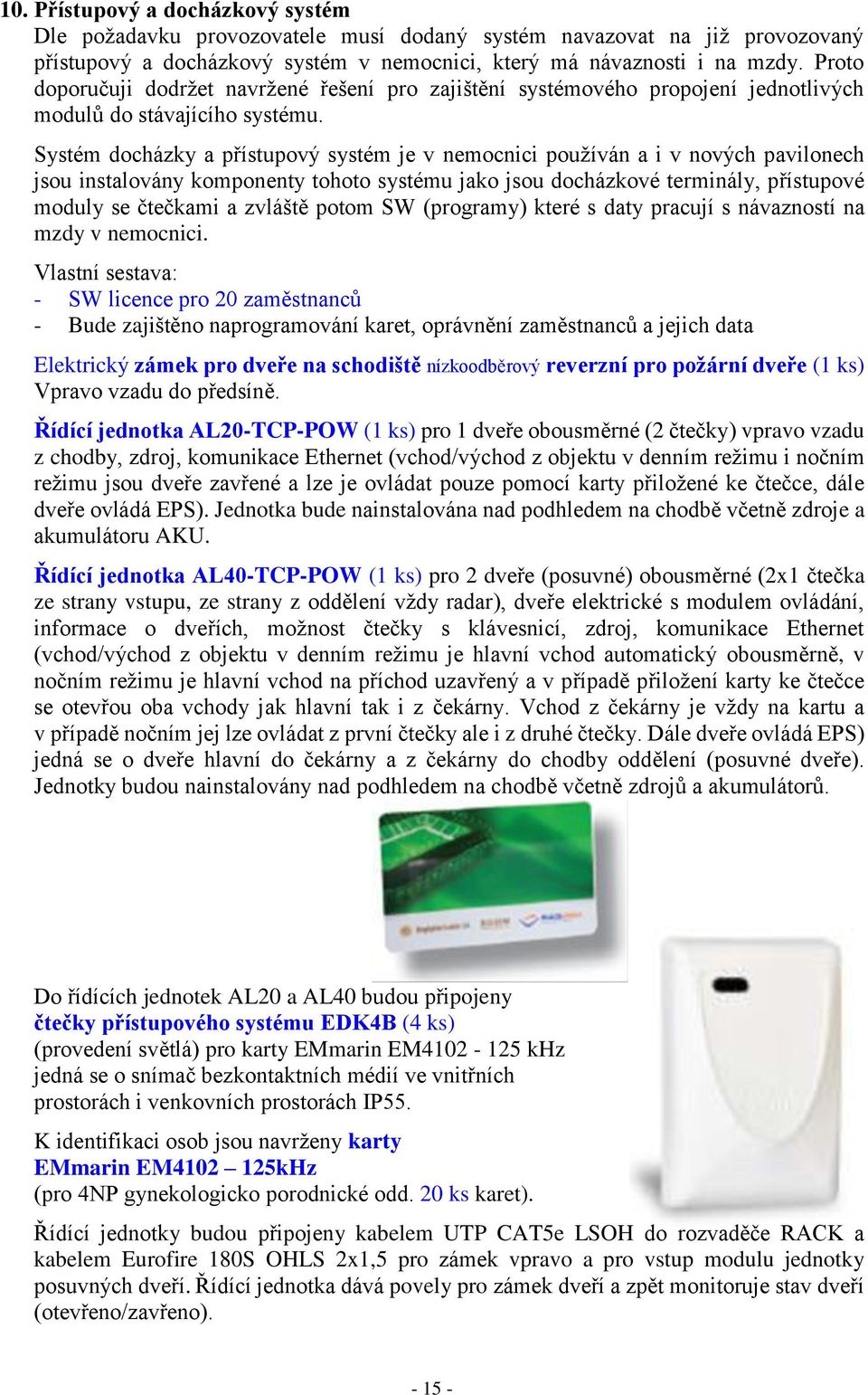

19 10. P ístupový a docházkový systém Dle požadavku provozovatele musí dodaný systém navazovat na již provozovaný přístupový a docházkový systém v nemocnici, který má návaznosti i na mzdy. Proto doporučuji dodržet navržené řešení pro zajištění systémového propojení jednotlivých modulů do stávajícího systému. Systém docházky a přístupový systém je v nemocnici používán a i v nových pavilonech jsou instalovány komponenty tohoto systému jako jsou docházkové terminály, přístupové moduly se čtečkami a zvláště potom SW (programy) které s daty pracují s návazností na mzdy v nemocnici. Vlastní sestava: - SW licence pro 20 zaměstnanců - Bude zajištěno naprogramování karet, oprávnění zaměstnanců a jejich data Elektrický zámek pro dve e na schodiště nízkoodběrový reverzní pro požární dve e (1 ks) Vpravo vzadu do předsíně. ídící jednotka AL20-TCP-POW (1 ks) pro 1 dveře obousměrné (2 čtečky) vpravo vzadu z chodby, zdroj, komunikace Ethernet (vchod/východ z objektu v denním režimu i nočním režimu jsou dveře zavřené a lze je ovládat pouze pomocí karty přiložené ke čtečce, dále dveře ovládá EPS). Jednotka bude nainstalována nad podhledem na chodbě včetně zdroje a akumulátoru AKU. ídící jednotka AL40-TCP-POW (1 ks) pro 2 dveře (posuvné) obousměrné (2x1 čtečka ze strany vstupu, ze strany z oddělení vždy radar), dveře elektrické s modulem ovládání, informace o dveřích, možnost čtečky s klávesnicí, zdroj, komunikace Ethernet (vchod/východ z objektu v denním režimu je hlavní vchod automatický obousměrně, v nočním režimu je hlavní vchod na příchod uzavřený a v případě přiložení karty ke čtečce se otevřou oba vchody jak hlavní tak i z čekárny. Vchod z čekárny je vždy na kartu a v případě nočním jej lze ovládat z první čtečky ale i z druhé čtečky. Dále dveře ovládá EPS) jedná se o dveře hlavní do čekárny a z čekárny do chodby oddělení (posuvné dveře). Jednotky budou nainstalovány nad podhledem na chodbě včetně zdrojů a akumulátorů. Do řídících jednotek AL20 a AL40 budou připojeny čtečky p ístupového systému EDK4B (4 ks) (provedení světlá) pro karty EMmarin EM khz jedná se o snímač bezkontaktních médií ve vnitřních prostorách i venkovních prostorách IP55. K identifikaci osob jsou navrženy karty EMmarin EM kHz (pro 4NP gynekologicko porodnické odd. 20 ks karet). ídící jednotky budou připojeny kabelem UTP CAT5e LSOH do rozvaděče RACK a kabelem Eurofire 180S OHLS 2x1,5 pro zámek vpravo a pro vstup modulu jednotky posuvných dveří. ídící jednotka dává povely pro zámek dveří a zpět monitoruje stav dveří (otevřeno/zavřeno)

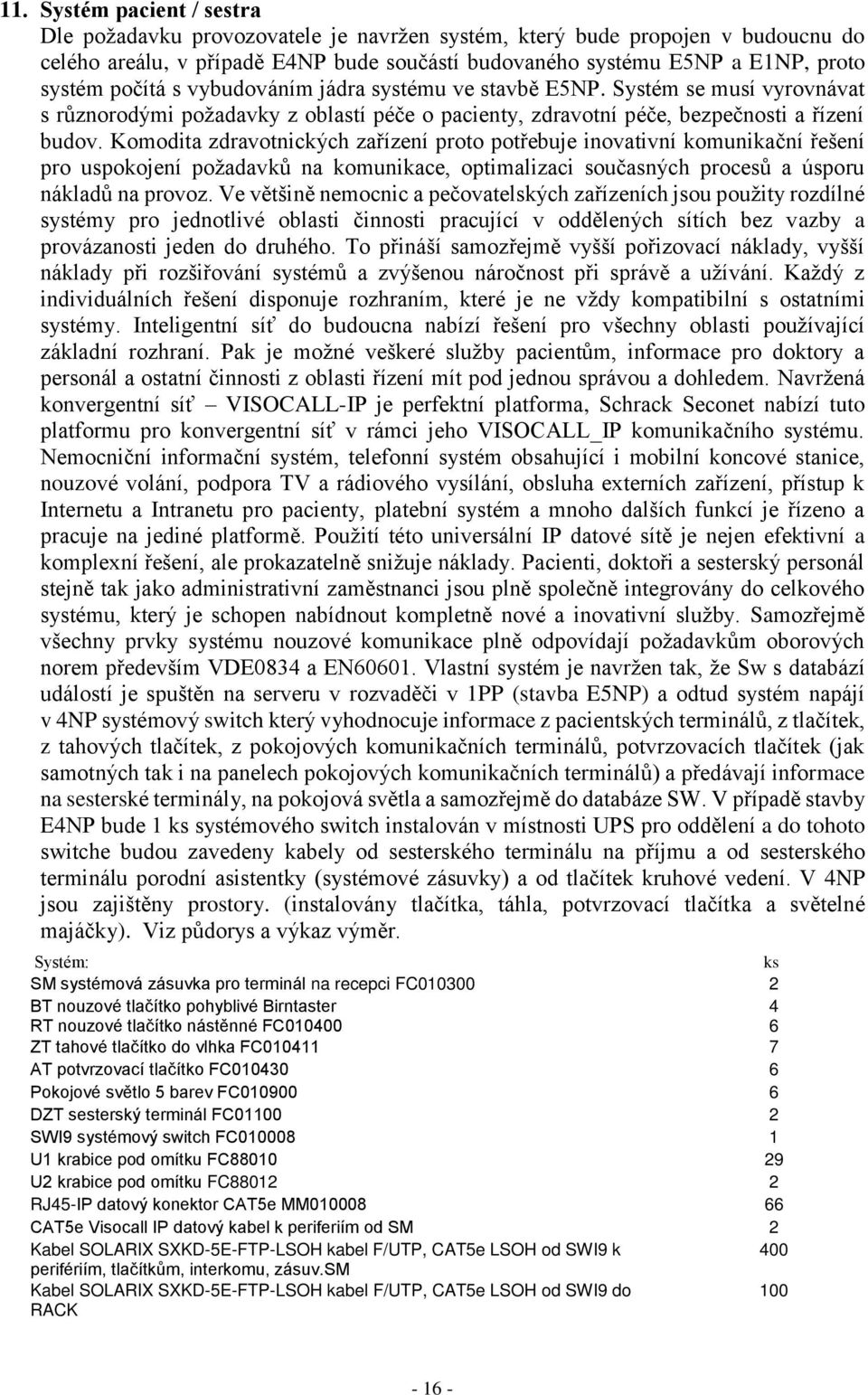

20 11. Systém pacient / sestra Dle požadavku provozovatele je navržen systém, který bude propojen v budoucnu do celého areálu, v případě E4NP bude součástí budovaného systému E5NP a E1NP, proto systém počítá s vybudováním jádra systému ve stavbě E5NP. Systém se musí vyrovnávat s různorodými požadavky z oblastí péče o pacienty, zdravotní péče, bezpečnosti a řízení budov. Komodita zdravotnických zařízení proto potřebuje inovativní komunikační řešení pro uspokojení požadavků na komunikace, optimalizaci současných procesů a úsporu nákladů na provoz. Ve většině nemocnic a pečovatelských zařízeních jsou použity rozdílné systémy pro jednotlivé oblasti činnosti pracující v oddělených sítích bez vazby a provázanosti jeden do druhého. To přináší samozřejmě vyšší pořizovací náklady, vyšší náklady při rozšiřování systémů a zvýšenou náročnost při správě a užívání. Každý z individuálních řešení disponuje rozhraním, které je ne vždy kompatibilní s ostatními systémy. Inteligentní síť do budoucna nabízí řešení pro všechny oblasti používající základní rozhraní. Pak je možné veškeré služby pacientům, informace pro doktory a personál a ostatní činnosti z oblasti řízení mít pod jednou správou a dohledem. Navržená konvergentní síť VISOCALL-IP je perfektní platforma, Schrack Seconet nabízí tuto platformu pro konvergentní síť v rámci jeho VISOCALL_IP komunikačního systému. Nemocniční informační systém, telefonní systém obsahující i mobilní koncové stanice, nouzové volání, podpora TV a rádiového vysílání, obsluha externích zařízení, přístup k Internetu a Intranetu pro pacienty, platební systém a mnoho dalších funkcí je řízeno a pracuje na jediné platformě. Použití této universální IP datové sítě je nejen efektivní a komplexní řešení, ale prokazatelně snižuje náklady. Pacienti, doktoři a sesterský personál stejně tak jako administrativní zaměstnanci jsou plně společně integrovány do celkového systému, který je schopen nabídnout kompletně nové a inovativní služby. Samozřejmě všechny prvky systému nouzové komunikace plně odpovídají požadavkům oborových norem především VDE0Ř34 a EN Vlastní systém je navržen tak, že Sw s databází událostí je spuštěn na serveru v rozvaděči v 1PP (stavba E5NP) a odtud systém napájí v 4NP systémový switch který vyhodnocuje informace z pacientských terminálů, z tlačítek, z tahových tlačítek, z pokojových komunikačních terminálů, potvrzovacích tlačítek (jak samotných tak i na panelech pokojových komunikačních terminálů) a předávají informace na sesterské terminály, na pokojová světla a samozřejmě do databáze SW. V případě stavby E4NP bude 1 ks systémového switch instalován v místnosti UPS pro oddělení a do tohoto switche budou zavedeny kabely od sesterského terminálu na příjmu a od sesterského terminálu porodní asistentky (systémové zásuvky) a od tlačítek kruhové vedení. V 4NP jsou zajištěny prostory. (instalovány tlačítka, táhla, potvrzovací tlačítka a světelné majáčky). Viz půdorys a výkaz výměr. Systém: ks SM systémová zásuvka pro terminál na recepci FC BT nouzové tlačítko pohyblivé Birntaster RT nouzové tlačítko nástěnné FC ZT tahové tlačítko do vlhka FC AT potvrzovací tlačítko FC Pokojové světlo 5 barev FC DZT sesterský terminál FC SWI9 systémový switch FC U1 krabice pod omítku FC U2 krabice pod omítku FC RJ45-IP datový konektor CAT5e MM CAT5e Visocall IP datový kabel k periferiím od SM 2 Kabel SOLARIX SXKD-5E-FTP-LSOH kabel F/UTP, CAT5e LSOH od SWI9 k 400 perifériím, tlačítkům, interkomu, zásuv.sm Kabel SOLARIX SXKD-5E-FTP-LSOH kabel F/UTP, CAT5e LSOH od SWI9 do 100 RACK

21 - 17 -

22 - 18 -

23 - 19 -

24 BT tlačítko nouzového volání pohyblivé Birntaster

25 12. Strukturovaná kabeláž STK Požadavkem je řešení systému strukturované kabeláže ve vybraných místech určených a zkonzultovaných investorem. - zajistí připojení telefonních přístrojů - zajistí připojení PC - zajistí připojení INTRANETU - zajistí připojení INTERNETU - zajistí připojení TV Streamu - zajistí připojení WiFi - zajistí připojení CCTV - zajistí připojení přístupového a docházkového systému - integruje přenos hlasu, dat a ostatních systémů do stejného média - umožní rychlou rekonfiguraci uživatelů a jejich potřeb - umožní dále připojení interaktivní digitální TV - je připraven systém pro prezentace a školení - systém strukturované kabeláže nabízí řešení, které integruje p enos hlasu, dat, a ostatních systémů do stejného média. - je flexibilní při instalaci a umožňuje použití stejných standardních komponentů pro všechny protokoly. - nedochází k narušením při stěhování celých oddělení nebo jednotlivých pracovníků. Zařízení je jednoduše odpojeno a poté znovu zapojeno na novém místě. - systém strukturované kabeláže je koncept, vytvořený ke zjednodušení managementu rozličných systémových protokolů tím, že je úplně otevřený a flexibilní k potřebám uživatele. - umožňuje rychlou rekonfiguraci uživatelů a jejich potřeb s minimálním úsilím a narušením. Veškeré vybrané prostory Pavilonu E4NP budou vybaveny zásuvkami pro telefonní i datové přenosy viz výkres v CAT5e LSOH, zapojeny budou v Patch panelech CAT5e. Kabeláž a zásuvky pro PC a Telefonní přístroje budou v kategorii CAT5e LSOH. Pro TV Stream a CCTV bude kabeláž CAT6 LSOH. Pro WiFi bude kabeláž CAT5e LSOH., Budou provedeny pod povrchem, z části na chodbách v drátěném žlabu. Kabely datové nesmí být uloženy společně s kabely silovými. V případě souběhu doporučuji skutečně dodržet minimální vzdálenosti se silovými rozvody 6 cm při souběhu do 5 m a 20 cm při souběhu nad 5 m. Pro TV Stream bude instalováno 1 ks zásuvek CAT6 (1 ks prázdná) 1 HDMI kabel Pro PC/Tel bude instalováno 27 ks dvojzásuvek CAT5e Pro PC/Tel bude instalováno 12 ks zásuvek CAT5e Pro WiFi bude instalována koncovka RJ45 v CAT5e 3 ks Pro CCTV budou instalovány koncovky RJ45 v CAT6 4 ks Pro TV budou instalovány zásuvky ve společném dvojrámečku NN 2ks

26 13. Soustava napětí Soustava elektroinstalace 1+N+PE AC 230/400V, 50 Hz, TN-S Soustava rozvodů CCTV, TV, STK, SWI9 SELV 24,12 V MN (bezpečné napětí) Vlastní přívody budou provedeny samostatným v průběhu trasy nevypínatelným vedením. Rozvaděč RACK bude pospojen vodičem CYS 25mm2 z rozvaděče. Pospojení Fe částí rozvaděče systému RACK (boční dveře rozvaděče, rám rozvaděče) bude provedeno CYS 4mm2. Rozvaděč RACK STK kabel CYKY 3-J (3C)x2,5mm2 (2x, 1x zařízení rozvaděče, 1x aktivní prvky STK). Jištění bude zajištěno samostatným jističem 16/1/B (2x) označeným štítkem červené barvy s nápisem Rozvaděč RACK nevypínat. Dodávka stavby E1NP a E5NP. 14. Ochrana Ochrana před úrazem elektrickým proudem živých částí izolací (ČSN edice-2, 2007-Z1-4/2010) kryty (ČSN edice-2, 2007-Z1-4/2010) proudovým chráničem (ČSN edice-2, 2007-Z1-4/2010) neživých částí samočinným odpojením vadné části od zdroje (ČSN ed-2) pospojováním (ČSN edice-2) dále bezpečným napětím. 15. Provozní podmínky a vnější vlivy Provozní podmínky a vnější vlivy dle ČSN edice-2 (vyd.5/200ř, nahrazuje ČSN Z3-5/2009). Venkovní prostor soupis vnějších vlivů, které nejsou dle ČSN edice-2 (vydaná 2006,změna Z1-4/2010 ), přílohy ZA.1.4 ( ) normální - ABŘ (teplotní rozsah -25 C až + 40 C).Vnější vlivy mimo rámec kapitoly 32 ČSN se nevyskytují dále dle ČSN edice-3 (vydaná 2010). Z hlediska nebezpečí úrazu elektrickým proudem (uvnitř objektu) se jedná o prostory bezpečné. Sociální zázemí v souladu s ČSN edice-2 (vydaná 2007) prostory s vanou nebo sprchou a umývací prostory. Klasifikace (třídy) prostředí podle ČSN EN edice-2 (vydaná 2007, změna A1-3/2010, Z1-11/200ř) systémové požadavky. I vnitřní (vytápěné místnosti) II vnitřní všeobecné (schodiště chodby) III venkovní chráněné (přístřešky) IV venkovní všeobecné (trvale vystavené vlivům počasí) 16. ZÁV R Při provádění veškerých prací se musí dodržovat veškeré platné předpisy a normy. Instalaci musí provést osoba (firma) s příslušnou elektrotechnickou kvalifikací dle Vyhl. č. 50 ČUBP (pracovník znalý s vyšší kvalifikací 6 a vyšší, dodavatelská firma Ř). Před uvedením do provozu se musí provést výchozí revize elektro dle ČSN (vydaná 1řř1, změna Z1-8/1996, Z2-4/2000, Z3-4/2004, Z4-9/2007) v souladu s ČSN (vydaná 2007) Elektrické instalace nízkého napětí revize. Z hlediska bezpečnosti před nebezpečným dotykovým napětím dle ČSN edice-2 (vydaná 2007, změna Z1-4/2010) Ochrana před úrazem elektrickým proudem, ČSN edice
