Systém nouzové komunikace

Transkript

1 Produktové listy Systém nouzové komunikace

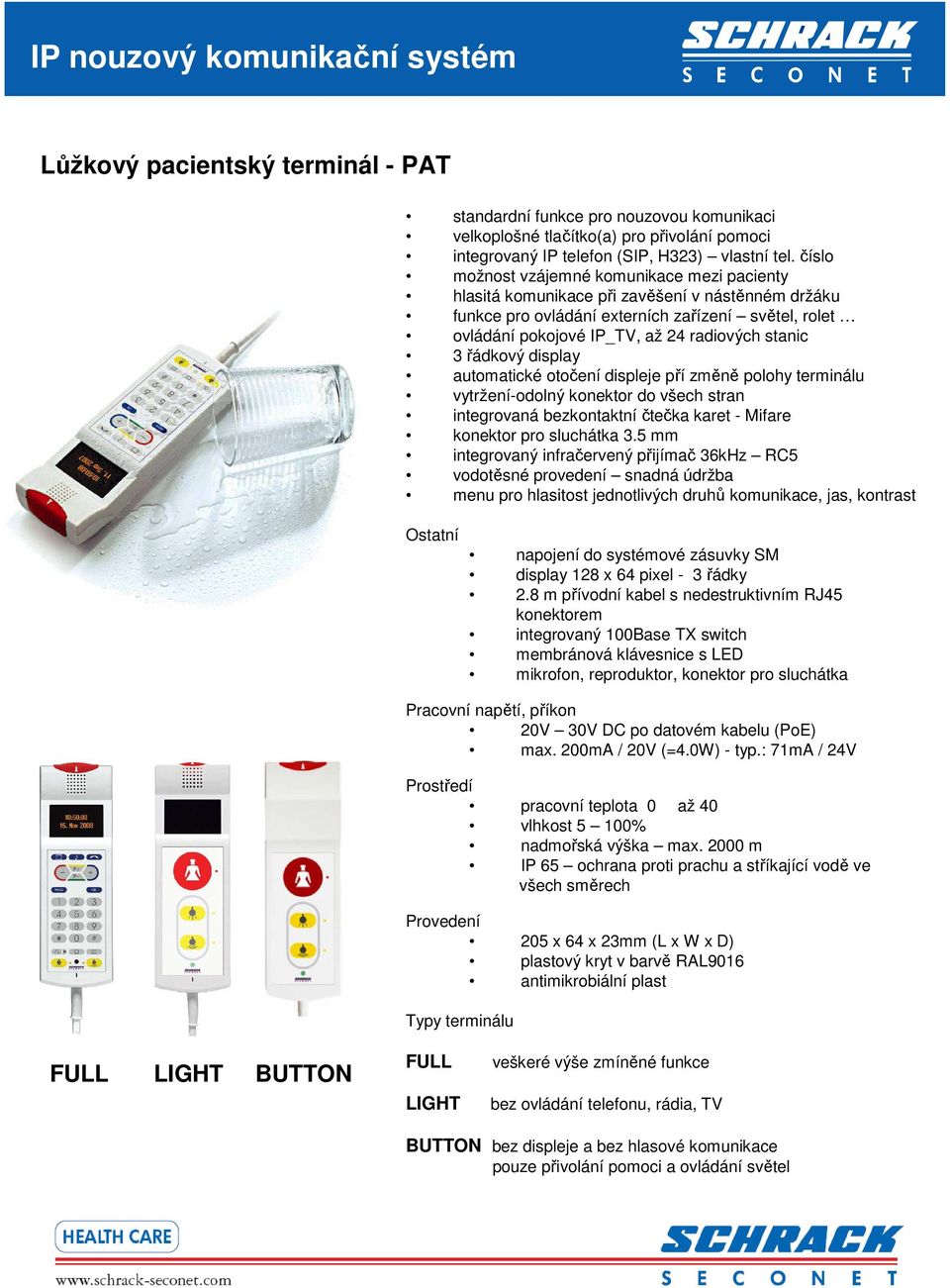

2 IP nouzový komunikační systém Lůžkový pacientský terminál - PAT standardní funkce pro nouzovou komunikaci velkoplošné tlačítko(a) pro přivolání pomoci integrovaný IP telefon (SIP, H323) vlastní tel. číslo možnost vzájemné komunikace mezi pacienty hlasitá komunikace při zavěšení v nástěnném držáku funkce pro ovládání externích zařízení světel, rolet ovládání pokojové IP_TV, až 24 radiových stanic 3 řádkový display automatické otočení displeje pří změně polohy terminálu vytržení-odolný konektor do všech stran integrovaná bezkontaktní čtečka karet - Mifare konektor pro sluchátka 3.5 mm integrovaný infračervený přijímač 36kHz RC5 vodotěsné provedení snadná údržba menu pro hlasitost jednotlivých druhů komunikace, jas, kontrast Ostatní napojení do systémové zásuvky SM display 128 x 64 pixel - 3 řádky 2.8 m přívodní kabel s nedestruktivním RJ45 konektorem integrovaný 100Base TX switch membránová klávesnice s LED mikrofon, reproduktor, konektor pro sluchátka Pracovní napětí, příkon 20V 30V DC po datovém kabelu (PoE) max. 200mA / 20V (=4.0W) - typ.: 71mA / 24V Prostředí pracovní teplota 0 až 40 vlhkost 5 100% nadmořská výška max m IP 65 ochrana proti prachu a stříkající vodě ve všech směrech 205 x 64 x 23mm (L x W x D) antimikrobiální plast Typy terminálu FULL LIGHT BUTTON FULL LIGHT veškeré výše zmíněné funkce bez ovládání telefonu, rádia, TV BUTTON bez displeje a bez hlasové komunikace pouze přivolání pomoci a ovládání světel

3 IP nouzový komunikační systém Pokojový komunikační terminál - KMT standardní funkce pro nouzovou komunikaci přivolání sestry nebo doktora 3 velkoplošná tlačítka pro presentaci personálu setra doktor služba (sanitář) hlasitá komunikace poslech až 24 stanic rádiového vysílání 3 řádkový display personál obdrží vždy kompletní informaci o události 3 interaktivní tlačítka pro výběr rádiových stanic a pro menu menu pro hlasitost, jas, kontrast tlačítko pro oběžníkové volání pro jednotlivé kategorie personálu funkce tlačítek plně programovatelná Ostatní display 128 x 64 pixel 3 řádky připojení na datový kabel cat. 5e RJ 45 2x RJ45 konektor komunikační port, diagnostika integrovaný 100Base TX switch membránová klávesnice s LED mikrofon, reproduktor Pracovní napětí, příkon 20V 30V DC po datovém kabelu (PoE) max. 265mA / 20V (=5.3W) typ. 91.5mA / 24V (=2.2W) Prostředí pracovní teplota 0 až 40 vlhkost 5 100% nadmořská výška max m 203 x 86 x 26mm (L x W x D) antimikrobiální plast povrchová montáž s pomocí povrchového rámečku Povrchový rámeček AP-KMT Použití zádveří pacientských pokojů společenské místnosti lékařské a sesterské pokoje obslužné koupelny, lázně jídelny

4 IP nouzový komunikační systém Služební sesterský terminál - DZT příjem nouzových volání s hlasovou komunikací a signalizací cílené volání do jakéhokoliv místa oddělení, případně celého systému přehled o pohybu personálu oběžníková volání pro všechny kategorie personálu hlasitá komunikace, diskrétní hovor možnost spojení s jakýmkoliv jiným oddělením v celém systému prioritizace příchozích volání sumarizace příchozích volání menu pro hlasitosti, jas, kontrast datum a čas vytržení-odolný konektor do všech stran TFT barevný display 12 interaktivních tlačítek Ostatní napojení do systémové zásuvky SM display 320 x 240 pixel TFT barevný 1x RJ 45 konektor 12 interaktivních tlačítek membránová klávesnice mikrofon, reproduktor, sluchátko Systémová zásuvka SM NEW!!! Konec 2012 dotykový LCD Pracovní napětí, příkon 20V 30V DC po datovém kabelu (PoE) max. 500mA / 20V (=10W) typ. 225mA / 24V (5.4W) Prostředí pracovní teplota 0 až 40 vlhkost 5 100% nadmořská výška max m 310 x 232 x 35mm (L x W x D) Použití sesterské služební místnosti příjmové místnosti recepce místa s trvalým výskytem zdravotnického personálu

5 IP nouzový komunikační systém Systémový switch SWI 9 switch pro napojení všech druhů periferních prvků 8x RJ Mbit datový port pro napojení IP systémových koncových prvků včetně PoE napájení komunikace dle IEEE Base TX 1x RJ 45 pro napojení dalších switchů nebo propojení do vyšší L3 sítě - UPLINK 2x RJ 45 pro napojení kruhové komunikační linky pro konvenční komponenty světla, releové moduly, nouzová tlačítka a táhla (max. 126 prvků, max. 500 ma, TIA/EIA-485-A) Možnost redundatního zapojení do systému 1x galvanicky oddělený výstup pro audio napájení všech IP periferií technologií technologií PoE (24V) kontrolní LED pro stavy a chod zařízení i periferií připojení externího napájení 24V Systémové zdroje E-TOP(xxx) - 24 Pracovní napětí, příkon 21V 30V DC max. 570mA / 21V (=12W) typ. 146mA / 24V (3.5W) Prostředí pracovní teplota 0 až 40 vlhkost 5 95% 150 x 230 x 34mm (L x W x D) kovový kryt bez aktivní ventilace nástěnná nebo rack montáž E-TOP V / 20A izolační odpor prim/sec 3kV provozní teplota -25 až x 124,5 x 123,6mm (W x L x D) DIN instalace 1,9 kg E-TOP V / 10A izolační odpor prim/sec 3kV provozní teplota -25 až x 124,5 x 123,6mm (W x L x D) DIN instalace 1,4 kg E-TOP V / 5A izolační odpor prim/sec 3kV provozní teplota -25 až 71 74,3 x 124,5 x 123,6mm (W x L x D) DIN instalace 0,9 kg

6 IP nouzový komunikační systém Vchodový intercom - ICT cílené volání do jakéhokoliv místa oddělení, případně celého systému příjem volání různými kategoriemi personálu - volitelné hlasitá komunikace možnost spojení s jakýmkoliv jiným oddělením v celém systému zpětné otevření dveří (s IO-M modulem) napojení na datový port systémového switche jeden F/UTP cat.5e kabel Ostatní Ovládací světelné relé SSR_VCX 1x RJ 45 konektor kovové tlačítko mikrofon, reproduktor 120 x 120 x 25mm (L x W x D) antikorozní odolný antivandal kryt napojení na datovou kruhovou linku IO BUS 2x RJ45 pro napojení na IO BUS možno ovládat pokojové světlo a světlo na čtení ovládání z lůžkových terminálů plně programovatelný Ostatní ovládání 230V dva nezávislé obvody 68 x 68 x 22mm (L x W x D) určeno pro vestavěnou montáž Vstupně-výstupní modul IO-M-P potenciálové vstupy IO-M bezpotenciálové vstupy modul pro napojení externích zařízení připojitelný na datovou kruhovou linku IO BUS 2x konektor pro napojeni UTP kabeláže 3x releový programovatelný výstup 60V/1A 3x potenciálový vstup typ IO-M-P 3x bezpotenciálový vstup typ IO-M 80 x 42 x 26mm (L x W x D)

7 IP nouzový komunikační systém Systémová zásuvka - SM Připojitelná zařízení lůžkový terminál sesterský služební terminál nouzové tlačítko laptop (nebo PC) diagnostický senzor propojení se systémem pomocí 1x FTP cat. 5e zakončení přívodní kabeláže RJ 45 (bez šroubových spojů) nedestruktivní odpojení konektoru lůžkového terminálu při násilném vytržení instalace do standardní podomítkové nebo panelové dvojité montážní krabice 1x DIN 5 pro napojení diagnostického zařízení 1x RJ 45 pro standardní PC komunikaci 1x RJ 45 pro lůžkový nebo sesterský terminál Montáž dvojitá podomítková KU 68 dvojitá panelová KU 68 dvojitá povrchová 158 x 81 x 13mm (L x W x D) Pokojové světlo LM 5 barev připojitelné na komunikační kruh IO BUS 2x RJ45 pro napojení na kabeláž UTP 5 světelných komor každá komora disponuje 3mi SMD LED životnost až pracovních hodin Pracovní napětí, příkon 15V až 27V DC (napojeno na I/O-Bus) max. 1mA v pohotovosti max 30mA při aktivaci všech 5ti barev 80 x 83 x 42 mm (L x W x D) montáž do KU 68 transparentní plast

8 IP nouzový komunikační systém Nouzové tlačítko RT-IO Nouzové táhlo ZT-IO pro přivolání personálu kategorie sestra připojitelný na datovou kruhovou linku IO BUS 2x RJ 45 konektor pro napojeni UTP kabeláže 1x membránové tlačítko se symbolem sestry 1x signalizační LED 80 x 83 x 36mm (L x W x D) montáž do KU 68 pro přivolání personálu kategorie sestra připojitelný na datovou kruhovou linku IO BUS 2x RJ 45 konektor pro napojeni UTP kabeláže 1x táhlo se symbolem sestry 2m 1x signalizační LED 80 x 83 x 55mm (L x W x D) montáž do KU 68 Pneumatické tlačítko PT-IO pro přivolání personálu kategorie sestra připojitelný na datovou kruhovou linku IO BUS 2x RJ 45 konektor pro napojeni UTP kabeláže 1x pneumatický vak s 2m vedení 1x signalizační LED 80 x 83 x 36mm (L x W x D) montáž do KU 68 Nouzové tlačítko a přivolání služby - SRT-IO kombinované tlačítko pro přivolání personálu kategorie sestra a přivolání personálu kategorie služba připojitelný na datovou kruhovou linku IO BUS 2x RJ 45 konektor pro napojeni UTP kabeláže 1x membránové tlačítko se symbolem sestry 1x membránové tlačítko se symbolem služby 1x signalizační LED 80 x 82 x 36mm (L x W x D) plastový kryt v barvě RAL9010 montáž do KU 68

9 IP nouzový komunikační systém Nouzové a potvrzovací tlačítko RAT-IO kombinované tlačítko pro přivolání personálu kategorie sestra a potvrzení volání v místě vzniku připojitelný na datovou kruhovou linku IO BUS 2x RJ 45 konektor pro napojeni UTP kabeláže 1x membránové tlačítko se symbolem sestry 1x tlačítko pro potvrzení 1x signalizační LED Nouzové a potvrzovací tlačítko se signalizací RAT-P-IO 80 x 83 x 36mm (L x W x D) montáž do KU 68 Shodné jako RAT-IO Obsahuje integrovaný bzučák pro signalizaci události v systému v době přihlášení sestry zeleným presenčním tlačítkem Potvrzovací tlačítko AT-IO pro potvrzení volání v místě vzniku připojitelný na datovou kruhovou linku IO BUS 2x RJ 45 konektor pro napojeni UTP kabeláže 1x tlačítko pro potvrzení 1x signalizační LED 80 x 82 x 36mm (L x W x D) montáž do KU 68 Tlačítko přivolání doktora ART-IO pro přivolání personálu kategorie doktor připojitelný na datovou kruhovou linku IO BUS 2x RJ 45 konektor pro napojeni UTP kabeláže 1x membránové tlačítko 1x signalizační LED 80 x 82 x 36mm (L x W x D) montáž do KU 68

10 IP topologie standardního oddělení Vzorové schéma systému VISOCALL IP V rámci této technologie a kabeláže je zajištena: Komfortní obousměrná nouzová komunikace Internet - datové připojení u každého lůžka Vlastní telefonní linka komunikace mezi pacienty, v areálu, do veřejné sítě Poslech až 24 rádiových stanic Možnost distribuce IPTV, VoD... Konvenční vstup u každého lůžka pro speciální tlačítka, bezdrátové přijímače, senzory...

11 IP - topologie systému Blokové schéma systému VISOCALL IP - příklad

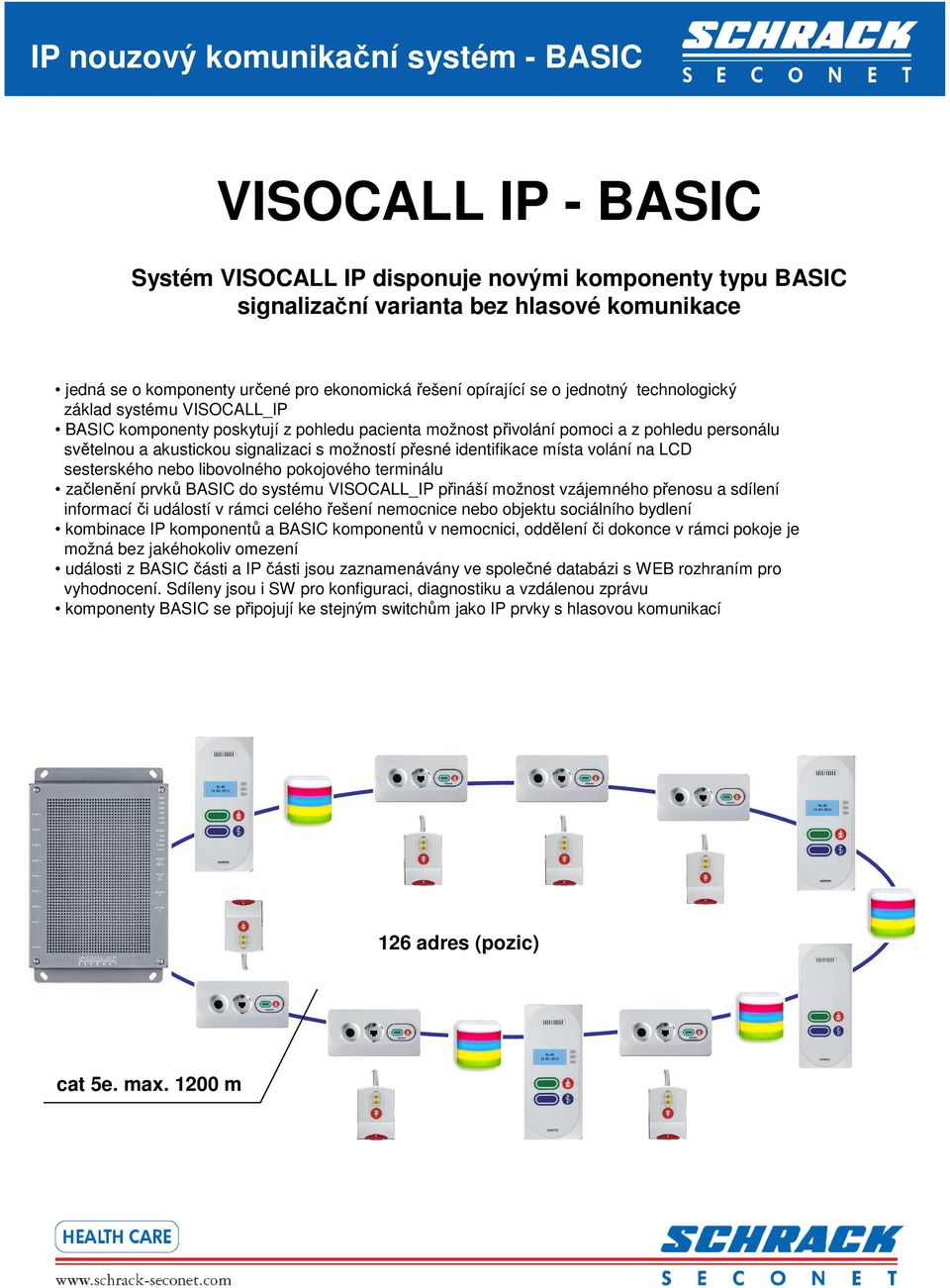

12 IP nouzový komunikační systém - BASIC VISOCALL IP - BASIC Systém VISOCALL IP disponuje novými komponenty typu BASIC signalizační varianta bez hlasové komunikace jedná se o komponenty určené pro ekonomická řešení opírající se o jednotný technologický základ systému VISOCALL_IP BASIC komponenty poskytují z pohledu pacienta možnost přivolání pomoci a z pohledu personálu světelnou a akustickou signalizaci s možností přesné identifikace místa volání na LCD sesterského nebo libovolného pokojového terminálu začlenění prvků BASIC do systému VISOCALL_IP přináší možnost vzájemného přenosu a sdílení informací či událostí v rámci celého řešení nemocnice nebo objektu sociálního bydlení kombinace IP komponentů a BASIC komponentů v nemocnici, oddělení či dokonce v rámci pokoje je možná bez jakéhokoliv omezení události z BASIC části a IP části jsou zaznamenávány ve společné databázi s WEB rozhraním pro vyhodnocení. Sdíleny jsou i SW pro konfiguraci, diagnostiku a vzdálenou zprávu komponenty BASIC se připojují ke stejným switchům jako IP prvky s hlasovou komunikací 126 adres (pozic) cat 5e. max m

13 BASIC komponenty bez hlasové komunikace BASIC - pokojový terminál ZTD-B, ZT-B Využití jako pokojový terminál v jednodušších aplikacích bez podpory hlasové komunikace standardní funkce pro nouzovou signalizaci přivolání setry nebo doktora 2 velkoplošná tlačítka pro presentaci personálu sestra doktor integrovaná akustická signalizace 3 řádkový display 3 interaktivní funkční tlačítka u display pro menu ZTD-B Ostatní display 128 x 64 pixel 3 řádky 2 x RJ 45 konektor membránová klávesnice s LED Připojení určeno pro napojení na kruhovou linku IO BUS (max. 20x/kruh) 2x RJ45 pro IO BUS 5x RJ 11 pro napojení externích zařízení 203 x 86 x 17mm (L x W x D) ZT-B Typy terminálů: s LCD ZTD-B bez LCD ZT-B BASIC lůžková zásuvka LIGHT SM-B Nahrazuje částečně pokojový terminál jednoduché řešení Prvky obsluhy nouzové tlačítko s pohyblivým přívodem BT-B diagnostický senzor integrované nouzové a potvrzovací tlačítko Připojení propojení se systémem pomocí 2x UTP cat. 5e připojení na kruhovou linku IO BUS 4x RJ 11 pro připojení externích zařízení nedestruktivní odpojení konektoru nouzového tlačítka při vytržení instalace do standardní dvojité montážní krabice 1x DIN 5 pro napojení diagnostického zařízení 1x RJ 45 pro tlačítko s pohyblivým přívodem BT-B 158 x 81 x 13mm (L x W x D) plastový kryt v barvě RAL9016

14 BASIC komponenty bez hlasové komunikace BASIC koncová lůžková zásuvka SM-1B Připojitelné k BASIC pokojovému terminálu nebo k zásuvce SM-B Prvky obsluhy nouzové tlačítko s pohyblivým přívodem BT-B diagnostický senzor Připojení 2x RJ11 pro napojení na kabeláž nedestruktivní odpojení konektoru nouzového tlačítka při násilném vytržení instalace do standardní pod-omítkové nebo panelové dvojité montážní krabice 1x DIN 5 pro napojení diagnostického zařízení 1x RJ 45 pro tlačítko s pohyblivým přívodem BT-B 158 x 81 x 13mm (L x W x D) BASIC dvojitá koncová lůžková zásuvka SM-2B Připojitelné k BASIC pokojovému terminálu nebo k zásuvce SM-B Prvky obsluhy 2x nouzové tlačítko s pohyblivým přívodem BT-B Připojení 2x RJ11 pro napojení na kabeláž nedestruktivní odpojení konektoru nouzového tlačítka při násilném vytržení Instalace do standardní pod-omítkové nebo panelové dvojité montážní krabice 2 x DIN 5 pro napojení diagnostického zařízení 158 x 81 x 13mm (L x W x D) BASIC nouzové tlačítko s pohyblivým přívodem BT-B Připojitelné k BASIC zásuvkám SM-B1, SM-B2, SM-B vytržení odolný konektor dvě velkoplošná tlačítka pro nouzové volání ovládání pokojového a lůžkového světla přívodní kabel 2,8 m Prostředí IP 65 ochrana proti prachu a stříkající vodě ve všech směrech 96 x 64 x 23mm (L x W x D)

15 Autonomní signalizační systém VISOOPT PLUS Autonomní signalizační systém Vhodný pro admin. budovy, školy, shop centra, sportovní budovy, WC invalidé Základní modul VO-BT Rozšiřující modul VO-ZT max. 15x rozšiřující modul celkem max. 124 zón 24V 10 x 0,6mm Přivolávací tlačítko RT Tahové tlačítko ZT 6 x 0,6mm Pneumatické tlačítko PT Potvrzovací tlačítko AT... OrientačnÍ světlo lv1 Až 124 nezávislých zón (místností) s libovolným počtem přivolávacích tlačítek, jedním potvrzovacím tlačítkem a jedním orientačním světlem
