1 Kamery pro Krajinnou výstavu Tento dokument definuje minimální požadavky na vybudování kamerového systému pro Krajinnou výstavu. Cílem instalace kamerového systému je zejména dokumentování dějů v prostorách výstavy, zjednodušení a zefektivnění výkonu fyzické ostrahy, ochrana majetku a osob. Kamerový systém bude realizován v souladu s ČSN EN řady PŘEDPISY A NORMY Kamerový systém bude zpracován dle norem ČSN , ČSN ed.2 a souvisejících norem a předpisů pro jednotlivé systémy dle nabídky uchazeče. Při řešení bude brán zřetel na stavební dispozice kamerových bodů, požadavky uživatele, při současném zohlednění požadavků jednotlivých norem: pro CCTV - řada norem ČSN EN 50132; pro datovou kabeláž (dále jen STR) ke kamerám - řada norem ČSN EN POŽADAVKY NA KAMEROVÝ SYSTÉM Všechny položky nabídky musí být naceněny tak, aby byly kompletní, cena byla nepřekročitelná a zahrnovala veškeré náklady spojené s dodávkou díla včetně instalace na místě, napojení na stávající systém MKDS OMICAST a uvedení místa pro plnění zakázky po montáži do původního stavu. Zadavateli nesmí vzniknout žádné další náklady spojené s napojením na stávající systém. Veškeré dodávky komponentů a instalačního materiálu, licence, konfigurace musí být naceněny kompletně, vč. veškerého montážního příslušenství, oživení, revizí a dopravy, které jsou nutné pro bezpečné a spolehlivé provozování kamerového systému. Vítězný dodavatel vypracuje realizační projektovou dokumentaci, kterou předloží ke schválení realizace zadavateli a po realizaci vypracuje dokumentaci skutečného provedení. Předmětem dodávky je dodávka, instalace a oživení 3 kompletních kamerových bodů (KB) a jejich napojení do stávajícího městského kamerového systému (dále jen MKDS), což zahrnuje mimo jiné následující: dodávka a instalace celkem 3 kamer (2x analog DOME + IP enkodér nebo DOME IP, 1x IP pevná) ve venkovním provedení včetně montážního příslušenství kamer 1 DOME kamera bude instalována na stávajícím sloupu, 1 DOME kamera bude připevněna na zeď (4. ZŠ v Chebu, ul. Hradební 14) a 1 pevná kamera bude připevněna na zeď (zázemí lanového centra).; KB s DOME kamerou bude tvořen analogovou DOME kamerou, enkodérem, rozvaděčem pro umístění technologií, kabeláží a instalačním materiálem nebo DOME kamerou, rozvaděčem pro umístění technologií, kabeláží a instalačním materiálem; KB s pevnou kamerou bude tvořen IP statickou venkovní kamerou, rozvaděčem pro umístění technologií, kabeláží a instalačním materiálem;

Kamerový systém bude realizován v souladu s ČSN EN řady 50 132. PŘEDPISY A NORMY Kamerový systém bude zpracován dle norem ČSN 34 2300, ČSN 33 2000-4-41ed.

2 každý KB bude chráněn přepěťovými ochranami; související kabeláž jednotlivých kamerových bodů; každý KB bude obsahovat rozvaděč kamerových bodů pro instalaci a ochranu technologií souvisejících s KB; aktivní prvky potřebné pro přenos videí a telemetrie od a ke KB; celkem 2 bezdrátové datové spoje ve volných pásmech 1 spoj bude pracovat v pásmu 10 GHz (bude sloužit pro přenos z 1. DOME kamery do retranslačního bodu MKDS, druhý spoj bude pracovat v pásmu 5,8 GHz (bude sloužit pro přenos z 2. DOME kamery do místa 1. DOME kamery); přenos z KB vybaveného pevnou kamerou bude po stávajícím optickém datovém propojení (napojení KB na stávající živý ethernet metalický RJ Mb port); napojení kamer do stávajícího městského kamerového systému (MKDS) vč. licencí a konfigurace nových kamer ve stávajícím SW MKDS. MINIMÁLNÍ PARAMETRY KOMPONENT MKDS Analogová DOME kamera integrovaná kamera s vysokým rozlišením a automatickým ostřením; venkovní závěsná s kouřovým krytem; minimálně 35X zoom optický; minimálně 12X zoom digitální; den / noc kamera s mechanickým IR filtrem; minimálně 540 TV řádků; objektiv min. 3,4-119 mm; horizontální rozsah úhlů min. 1,7-55,8 ; režim den / noc, mechanický IR filtr; 128X široký dynamický rozsah; detekce pohybu a elektronická stabilizace obrazu; citlivost min. 0,00014 lux při 35 IRE; plánovač událostí; minimálně 8 naprogramovaných tras a 256 presetů; rychlost otáčení min. 400 stupňů za sekundu;

DOME kamery do retranslačního bodu MKDS, druhý spoj bude pracovat v pásmu 5,8 GHz (bude sloužit pro přenos z 2. DOME kamery do místa 1.

3 odstup signál/šum >50 db; délka patrol minimálně 2 min; napájení VAC (24 VAC nominal), VDC (24 VDC nominal); telemetrický protokol Coaxitron, Pelco D i Pelco P. DOME kamery budou dodány ve venkovním provedení včetně veškerého nutného příslušenství potřebného pro uchycení kamery. Video encoder H portový min 1x BNC 75 ohm vstup; podpora minimálně 3 videostreamů současně; podpora H.264 a MotionJPEG; podpora rozlišení min. od 176 x 120 pixelů do 720 x 576 pixelů pro PAL; 25 fps při všech rozlišeních v H.264 i MotionJPEG; síťové rozhraní RJ-45, Ethernet 10/100 Base-T; slot na paměťové karty SD/SDHC; podpora minimálně následujících protokolů: IPv4/v6, HTTP, HTTPS, QoS layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS; bezpečnost: minimálně SSL autentifikace, ochrana heslem, HTTPS; video buffer min 64 MB pro pre- a post- alarm; podpora oboustranného audia; kovové tělo; podpora RS-485/RS-422; minimálně 4 vstupní/výstupní kontakty; napájení 8-20V DC nebo PoE IEEE 802.3af Class 2/3. IP pevná kamera venkovní provedení, dodávka vč. venkovního krytu; min. 3 Mpixelová/HDTV kamera; den/noc kamera; zabudovaný vari-focal objektiv 4-10 mm;

264 1 portový min 1x BNC 75 ohm vstup; podpora minimálně 3 videostreamů současně; podpora H.264 a MotionJPEG; podpora rozlišení min.

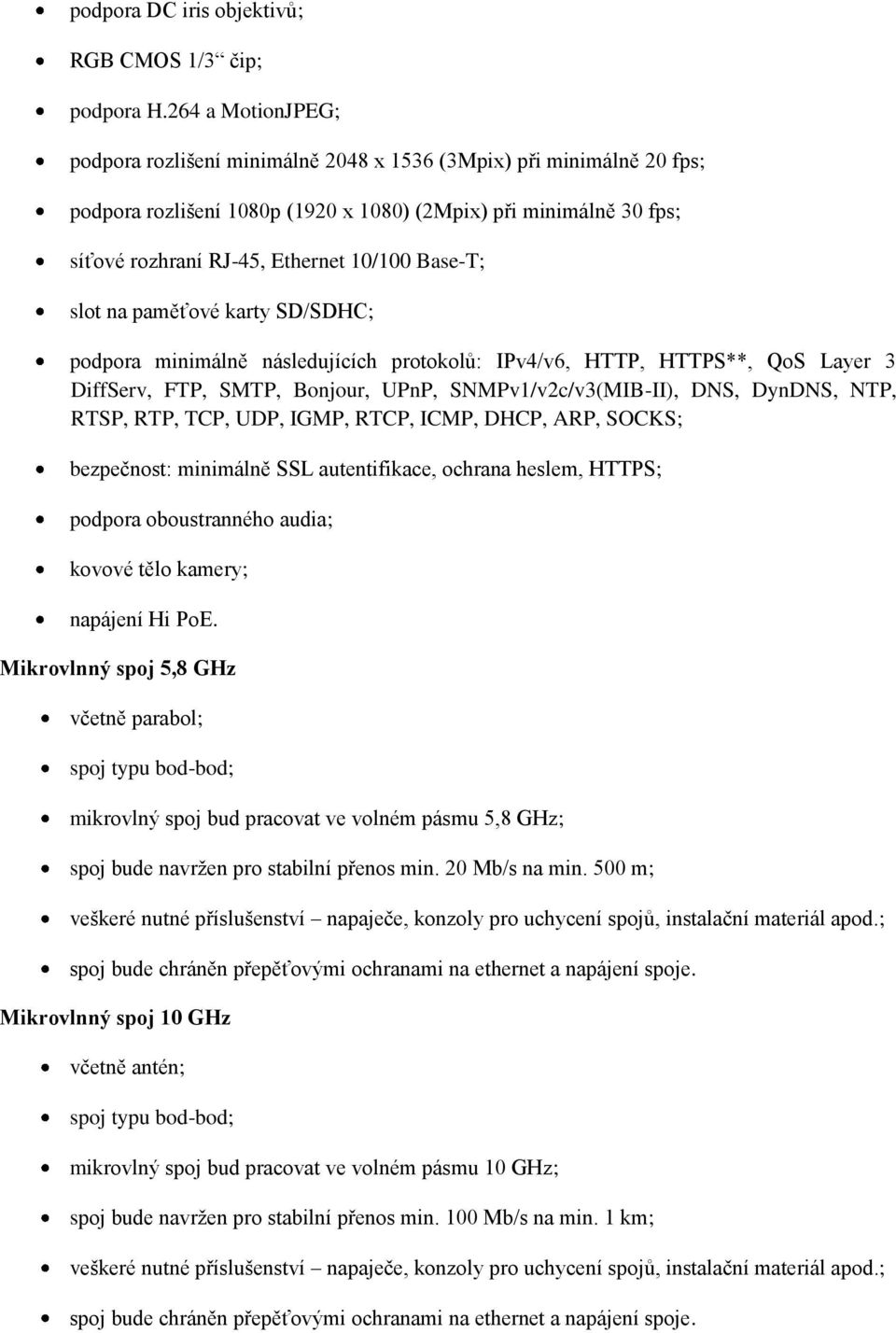

4 podpora DC iris objektivů; RGB CMOS 1/3 čip; podpora H.264 a MotionJPEG; podpora rozlišení minimálně 2048 x 1536 (3Mpix) při minimálně 20 fps; podpora rozlišení 1080p (1920 x 1080) (2Mpix) při minimálně 30 fps; síťové rozhraní RJ-45, Ethernet 10/100 Base-T; slot na paměťové karty SD/SDHC; podpora minimálně následujících protokolů: IPv4/v6, HTTP, HTTPS**, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS; bezpečnost: minimálně SSL autentifikace, ochrana heslem, HTTPS; podpora oboustranného audia; kovové tělo kamery; napájení Hi PoE. Mikrovlnný spoj 5,8 GHz včetně parabol; spoj typu bod-bod; mikrovlný spoj bud pracovat ve volném pásmu 5,8 GHz; spoj bude navržen pro stabilní přenos min. 20 Mb/s na min. 500 m; veškeré nutné příslušenství napaječe, konzoly pro uchycení spojů, instalační materiál apod.; spoj bude chráněn přepěťovými ochranami na ethernet a napájení spoje. Mikrovlnný spoj 10 GHz včetně antén; spoj typu bod-bod; mikrovlný spoj bud pracovat ve volném pásmu 10 GHz; spoj bude navržen pro stabilní přenos min. 100 Mb/s na min. 1 km; veškeré nutné příslušenství napaječe, konzoly pro uchycení spojů, instalační materiál apod.; spoj bude chráněn přepěťovými ochranami na ethernet a napájení spoje.

Base-T; slot na paměťové karty SD/SDHC; podpora minimálně následujících protokolů: IPv4/v6, HTTP, HTTPS**, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP,

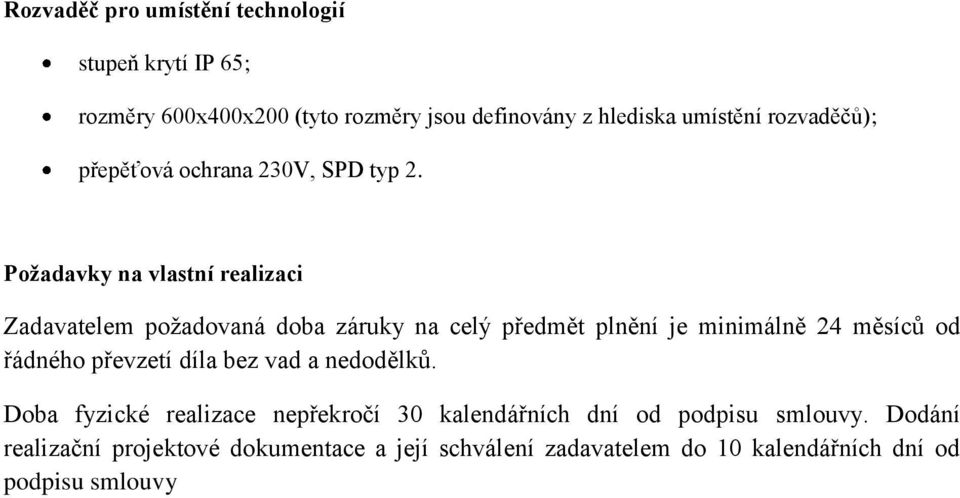

5 Rozvaděč pro umístění technologií stupeň krytí IP 65; rozměry 600x400x200 (tyto rozměry jsou definovány z hlediska umístění rozvaděčů); přepěťová ochrana 230V, SPD typ 2. Požadavky na vlastní realizaci Zadavatelem požadovaná doba záruky na celý předmět plnění je minimálně 24 měsíců od řádného převzetí díla bez vad a nedodělků. Doba fyzické realizace nepřekročí 30 kalendářních dní od podpisu smlouvy. Dodání realizační projektové dokumentace a její schválení zadavatelem do 10 kalendářních dní od podpisu smlouvy

Požadavky na vlastní realizaci Zadavatelem požadovaná doba záruky na celý předmět plnění je minimálně 24 měsíců od řádného
