1 PŘEVODOVKY PCE Díly poháněcích jednotek Dvourychlostní převodovky pro středně výkonné pásové dopravníky s čelním převodem PCE 55 S Převodovky jsou určeny pro nízko a středně výkonné pásové dopravníky s přenášeným výkonem až 55kW při jmenovitých otáčkách /min. Převodovka má rovněž výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení zpětného chodu. Převodovky jsou vyráběny v nevýbušném provedení Tabulka přenášených výkonů při vstupních otáčkách /min Přenášený výkon v kw maximální (platí pro oba převodové poměry) Převodový poměr i1 13,66 : 1 17,19 : 1 21,75 : 1 27,35 : 1 Převodový poměr i2 17,7 : 1 22,8 : 1 28,19 : 1 35,45 : 1 PCE 55 S (svařovaná) Převodový poměr teoretický Výstupní otáčky Rychlost pásového potahu v=m/s při průměru bubnu min Skutečný převodový poměr 13,7 : 1 107,61 2,82 3,55 13,66 17 : 1 85,51 2,24 2,82 17,19 17,7 : 1 83,05 2,17 2,74 17,7 21,7 : 1 67,59 1,77 2,23 21,75 22,2 : 1 65,98 1,73 2,18 22,28 27,3 : 1 53,75 1,41 1,77 27,35 28,0 : 1 52,15 1,36 1,72 28,19 35,4 : 1 41,47 1,09 1,37 35,45

2

3 PŘEVODOVKY EOPS DVOURYCHLOSTNÍ PŘEVODOVKY PRO STŘEDNĚ VÝKONNÉ PÁSOVÉ DOPRAVNÍKY S ČELNÍM A KUŽELOČELNÍM PŘEVODEM TYP EOPS 75 Převodovky jsou určeny pro středně výkonné pásové dopravníky s přenášeným výkonem až 110 kw při jmenovitých otáčkách /min. Výhodou převodovek je snadné přestrojení z kolmého na rovnoběžné provedení pouze doplněním kuželového převodu 1:1. Převodovka má rovněž výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení zpětného chodu. Tabulka přenášených výkonů při vstupních otáčkách /min: Přenášený výkon v kw maximální (platí pro oba převodové poměry) Převodový poměr i1 15,5 : 1 19,5 : 1 22,8 : 1 28,8 : 1 Převodový poměr i2 19,5 : 1 22,8 : 1 28,8 : 1 39,0 : 1 EOPS 75 EOPS 75 K Uložení vstupní a výstupní hřídele (převod) rovnoběžné (čelní) kolmé (kuželočelní) Převodový poměr teoretický Skutečný převodový poměr Výstupní otáčky Rychlost pásového potahu [m/s] při průměru bubnu min ,5 : 1 15,5 94,84 2,48 3,13 3,97 19,5 : 1 19,5 75,38 1,97 2,49 3,16 22,9 : 1 22,88 64,25 1,68 2,12 2,69 28,8 : 1 28,82 51,01 1,33 1,68 2,14 39,0 : ,69 0,99 1,24 1,58

4 PŘEVODOVKY EOPS Dvourychlostní převodovky pro těžké pásové dopravníky s kuželočelním převodem typ EOPS 132 Převodovky jsou určeny pro středně výkonné pásové dopravníky s přenášeným výkonem až 132kW při jmenovitých otáčkách /min. Převodovka má rovněž výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení zpětného chodu. Převodovky jsou vyráběny v nevýbušném provedení. Tabulka přenášených výkonů při vstupních otáčkách /min: Přenášený výkon v kw maximální (platí pro oba převodové poměry) Převodový poměr i1 12,30 : 1 15,26 : 1 19,46 : 1 23,46 : 1 Převodový poměr i2 15,26 : 1 19,46 : 1 24,68 : 1 29,75 : 1 EOPS Převodový poměr teoretický Výstupní otáčky Rychlost pásového potahu v=m/s při průměru bubnu min Skutečný převodový poměr 12,30 : 1 12,30 119,51 3,13 3,94 5,00 6,25 12,30 15,26 : 1 15,26 96,33 2,52 3,18 4,03 5,04 15,26 19,46 : 1 19,46 75,54 1,98 2,49 3,16 3,95 19,46 24,68 : 1 24,68 59,56 1,56 1,96 2,49 3,12 24,68 23,46 : 1 23,46 62,66 1,64 2,07 2,62 3,28 23,46 29,75 : 1 29,75 49,41 1,29 1,63 2,07 2,59 29,75

5 Provedení s dutou hřídelí Provedení se spojkou

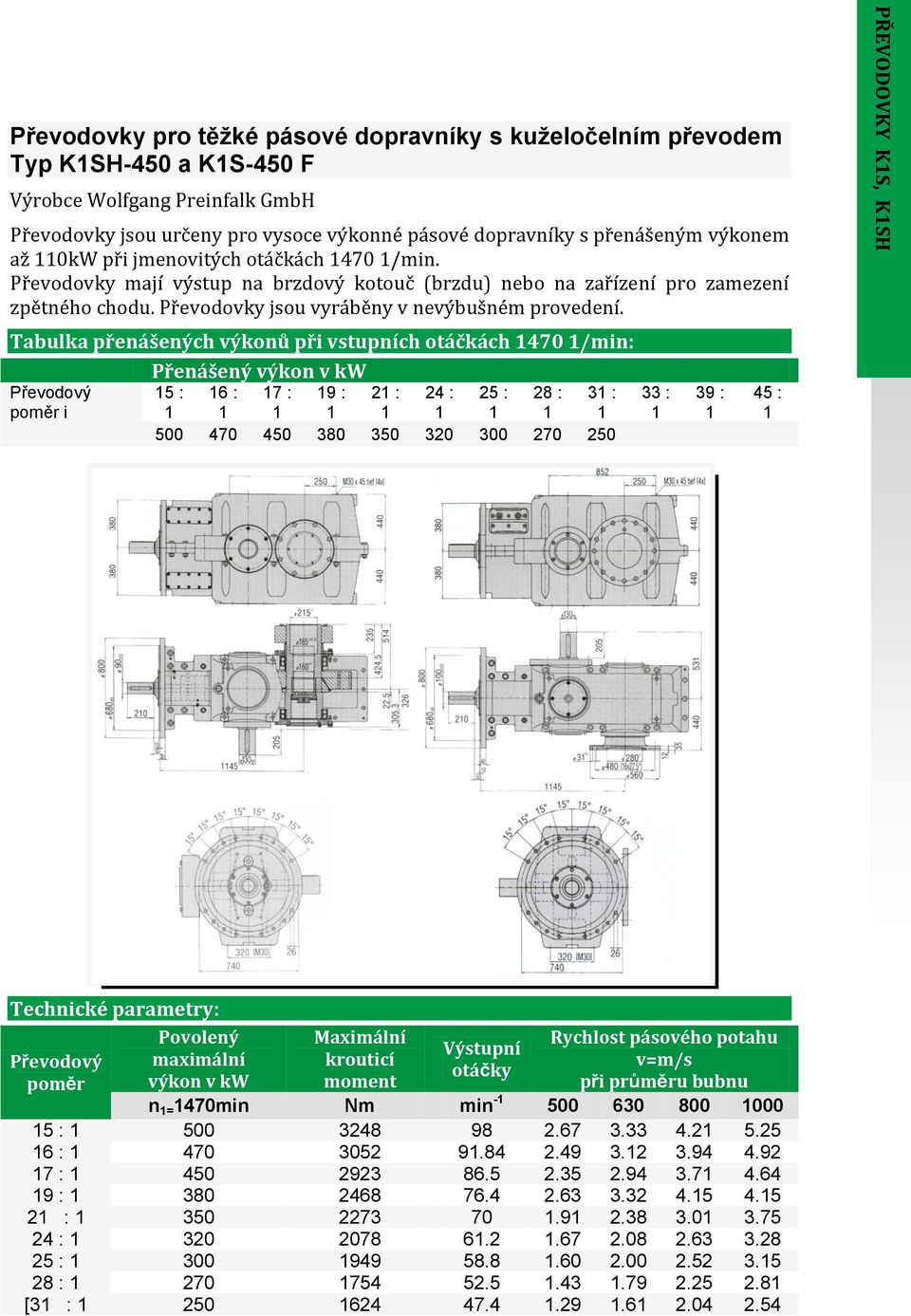

6 PŘEVODOVKY K1S, K1SH Převodovky pro těžké pásové dopravníky s kuželočelním převodem Typ K1SH-100 a K1S-100 F Výrobce Wolfgang Preinfalk GmbH Převodovky jsou určeny pro středně výkonné pásové dopravníky s přenášeným výkonem až 110kW při jmenovitých otáčkách /min. Převodovky mají výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení zpětného chodu. Převodovky jsou vyráběny v nevýbušném provedení. Tabulka přenášených výkonů při vstupních otáčkách /min: Přenášený výkon v kw Převodový poměr i 15:1 16:1 17:1 19:1 21:1 24:1 25:1 28:1 31:1 33:1 39:1 45: K1SH-100 K1S-100F Převodový poměr Maximální krouticí moment Výstupní otáčky Rychlost pásového potahu v=m/s při průměru bubnu Nm min : : : : : : : : :

7 PŘEVODOVKY K1S, K1SH Převodovky pro těžké pásové dopravníky s kuželočelním převodem Typ K1SH-160 a K1S-160 F Výrobce Wolfgang Preinfalk GmbH Převodovky jsou určeny pro středně výkonné pásové dopravníky s přenášeným výkonem až 110kW při jmenovitých otáčkách /min. Převodovky mají výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení zpětného chodu. Převodovky jsou vyráběny v nevýbušném provedení. Tabulka přenášených výkonů při vstupních otáčkách /min: Přenášený výkon v kw Převodový poměr i 15:1 16:1 17:1 19:1 21:1 24:1 25:1 28:1 31:1 33:1 39:1 45: Technické parametry: Převodový poměr Maximální krouticí moment Výstupní otáčky Rychlost pásového potahu v=m/s při průměru bubnu Nm min : : : : :

8 PŘEVODOVKY K1S, K1SH Převodovky pro těžké pásové dopravníky s kuželočelním převodem Typ K1SH-450 a K1S-450 F Výrobce Wolfgang Preinfalk GmbH Převodovky jsou určeny pro vysoce výkonné pásové dopravníky s přenášeným výkonem až 110kW při jmenovitých otáčkách /min. Převodovky mají výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení zpětného chodu. Převodovky jsou vyráběny v nevýbušném provedení. Tabulka přenášených výkonů při vstupních otáčkách /min: Přenášený výkon v kw Převodový poměr i 15 : 16 : 17 : 19 : 21 : 24 : 25 : 28 : 31 : : 1 39 : 1 45 : 1 Technické parametry: Převodový poměr Povolený maximální výkon v kw Maximální krouticí moment Výstupní otáčky Rychlost pásového potahu v=m/s při průměru bubnu n 1= 1470min Nm min : : : : : : : : [31 :

9 PŘEVODOVKY K2SH Převodovky pro těžké pásové dopravníky s kuželočelním převodem Typ K2SH-450 Výrobce Wolfgang Preinfalk GmbH Převodovky jsou určeny pro vysoce výkonné pásové dopravníky s přenášeným výkonem až 110kW při jmenovitých otáčkách /min. Převodovky mají výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení zpětného chodu. Převodovky jsou vyráběny v nevýbušném provedení. Tabulka přenášených výkonů při vstupních otáčkách /min: Přenášený výkon v kw Převodový poměr i 15:1 16:1 17:1 19:1 21:1 24:1 25:1 28:1 31:1 33:1 39:1 45: Technické parametry: Převodový poměr Povolený maximální výkon v kw Maximální krouticí moment Výstupní otáčky Rychlost pásového potahu v=m/s při průměru bubnu n 1= 1470min Nm -1 min : : : : : : : : : :

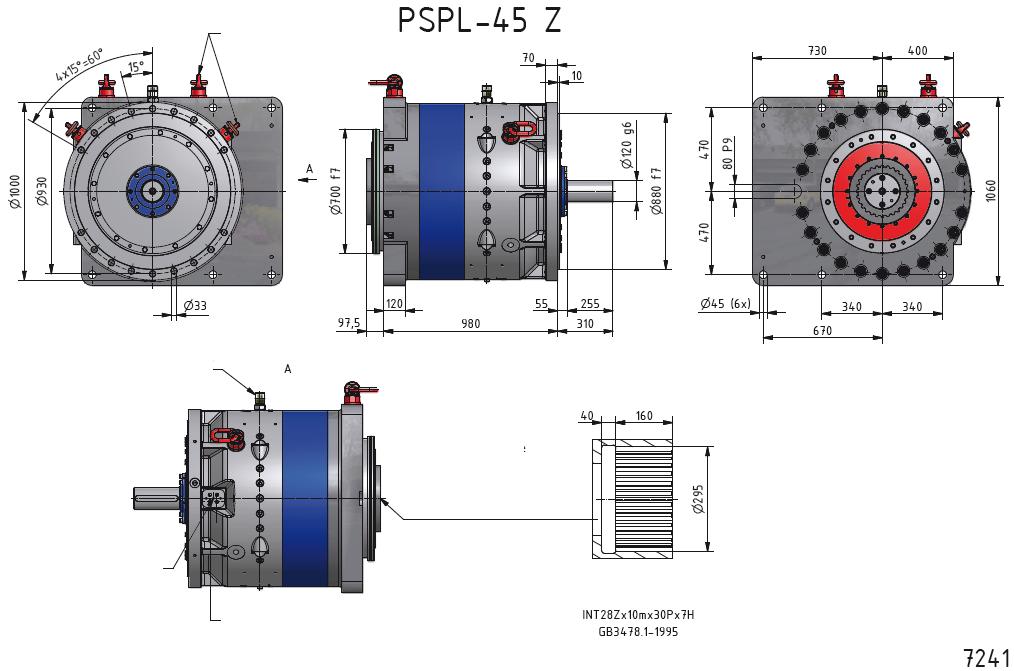

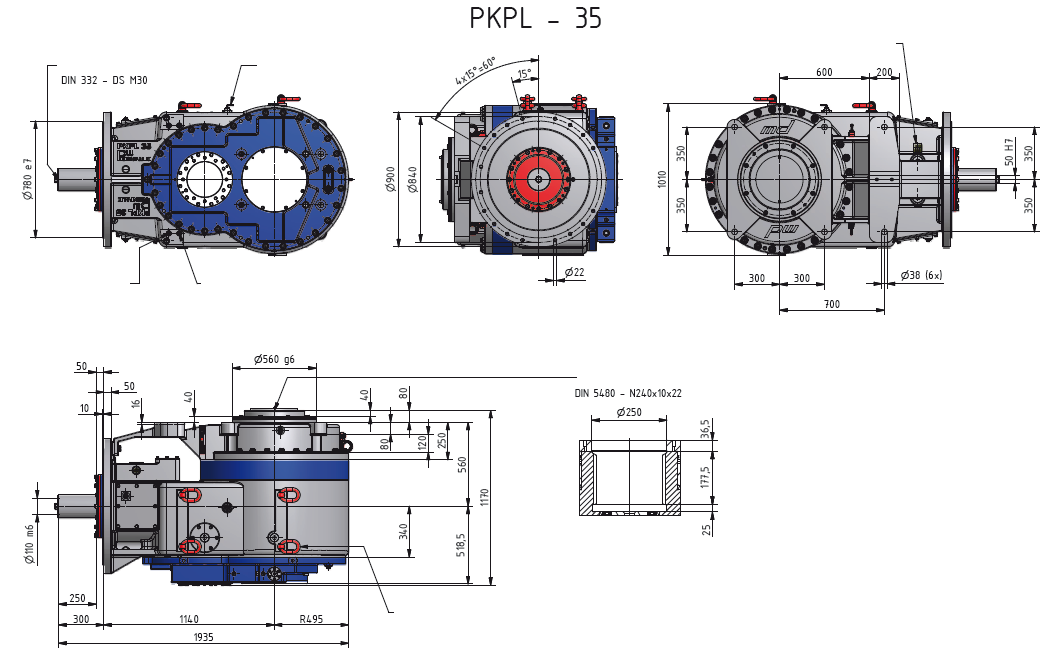

10 PŘEVODOVKY PSPL,PKPL PLANETOVÉ PŘEVODOVKY PRO VYSOKÉ VÝKONY Výrobce Wolfgang Preinfalk GmbH Planetové převodovky pro maximální přenášený výkon 1000kW ve čtyřech typových řadách a dvou provedeních (s kuželovým převodem, bez kuželového převodu). Převodovky jsou v nevýbušném provedení pro SNM 2. Všechny připojovací rozměry jsou ve standardu DIN Tabulka maximálního přenášeného výkonu (kw) při převodovém poměru (i) a vstupních otáčkách /min: Převodový poměr Z 45 Z/X PKPL PSPL PKPL PSPL PKPL PSPL PKPL PSPL PKPL PSPL 16 : : : : : : : Tabulka hmotností: Váha v kg Typ Z 45 Z/X PSPL 1,2 2,15 3,15 4,45 4,6 PKPL 2,1 3,3 5,1 7,6 7,8 Tabulka připojovacích rozměrů: Typ Připojovací rozměry PSPL 15 vnitřní ozubení N 190 x 10 x 18 DIN 5480 PKPL 15 vnitřní ozubení N 190 x 10 x 18 DIN 5480 PSPL 25 vnitřní ozubení N 220 x 10 x 20 DIN 5480 PKPL 25 vnitřní ozubení N 220 x 10 x 20 x 7H DIN 5480 PSPL 35 vnitřní ozubení N 240 x 10 x 22 DIN 5480 PKPL 35 vnitřní ozubení N 240 x 10 x 22 DIN 5480 PSPL 45 Z vnitřní ozubení INT 28Z x 10m x 30P x 7H GB 3478, PKPL 45 Z vnitřní ozubení INT 28Z x 10m x 30P x 7H GB 3478, PSPL 45 Z/X vnější ozubení EXT 28Z x 10m x 30R x 7H GB/T3478, PKPL 45 Z/X vnější ozubení EXT 28Z x 10m x 30R x 7H GB/T3478,1-1995

11 závěsné (manipulační) body výstup vstup Odvzdušňovací filtr strana rámu stroje strana motoru centrování vnitřní ozubení centrování vstup chladicí vody odvzdušňovací filtr výstup strana rámu stroje vnitřní ozubení strana motoru závěsné (manipulační) body

12 závěsné (manip) body výstup vstup odvzdušňovací filtr strana rámu stroje strana motoru centrování vnitřní ozubení centrování vstup měrka oleje výstup odvzdušňovací filtr strana motoru strana rámu stroje vnitřní ozubení závěsné (manipulační) body

13 závěsné (manipulační) body výstup odvzdušňovací vstup filtr strana rámu stroje strana motoru centrování vnitřní ozubení centrování měrka oleje odvzdušňovací filtr vstup chladicí vody výstup chladicí vody strana rámu stroje vnitřní ozubení strana motoru závěsné (manipulační) body

14 centrování měrka oleje vstup s přetlakovým ventilem odvzdušňovací filtr výstup strana rámu stroje vnitřní ozubení strana motoru závěsné (manipulační) body centrování olejová pumpa měrka oleje vstup s přetlakovým ventilem výstup odvzdušňovací filtr strana rámu stroje strana motoru vnitřní ozubení závěsné (manipulační) body

15 centrování závěsné (manipulační) body odvzdušňovací filtr strana motoru strana rámu stroje vstup výstup vnitřní ozubení závěsné (manipulační) odvzdušňovací filtr body olejová pumpa výstup vstup vnitřní ozubení strana motoru strana rámu stroje

16 centrování závěsné (manipulační) body odvzdušňovací filtr strana motoru strana rámu stroje vstup výstup vnější ozubení odvzdušňovací filtr závěsné (manipulační) body olejová pumpa vstup s ventilem omezovače tlaku výstup měrka oleje strana motoru vnější ozubení strana rámu stroje

17 SPOJKA SPOA Pružná spojka jednoduchá typu SPOA Pružná spojka jednoduchá slouží k přenosu krouticího momentu mezi motorem a převodovkou. Je určena pro nižší krouticí moment a výkon elektromotoru do 100kW při otáčkách od 800 do 3000 ot/min. Hlavní výhodou této spojky je vysoká poddajnost axiální a radiální: -axiální poddajnost ΔKr krátkodobě 4mm dlouhodobě 2mm -radiální poddajnost ΔKa krátkodobě 0,4mm dlouhodobě 0,2mm -úhlová poddajnost ΔKu krátkodobě 2 dlouhodobě 0,5 Označení Výkon kw D1 v mm Ø převod. D2 v mm Ø motor D3 v mm SPOA SPOA SPOA SPOA SPOA SPOA SPOA Příklad označení: SPOA-D1-D2-L V případě požadavku je možno dodat jiné provedení s: Lmax: 500mm D1 max, D2 max: 80mm

18 SPOJKA SPOK Pružná spojka dvojitá typu SPOK Pružná dvojitá spojka slouží k přenášení výkonů 75 až 315kW při otáčkách od 800 do 3000 ot/min. Hlavní výhodou této spojky je vysoká poddajnost axiální a radiální: - axiální poddajnost ΔKr krátkodobě 10mm dlouhodobě 4,5mm -radiální poddajnost ΔKa krátkodobě 0,8mm dlouhodobě 0,5mm -úhlová poddajnost ΔKu krátkodobě 5 dlouhodobě 1,5 Max. přenášený Označení výkon při 1500 ot/min D Dm D1 D2 (kw) (mm) (mm) (mm) (mm) SPOK ST-(A)-75 75kW SPOK ST-(A) kW SPOK ST-(A) kW SPOK ST-(A) kW SPOK ST-(A) kW Pro objednání nestandardně vyráběné spojky SPOK-D2-D1-L2-L1-(A)-kW (A) 1- bez brzdného kotouče 2- s brzdným kotoučem

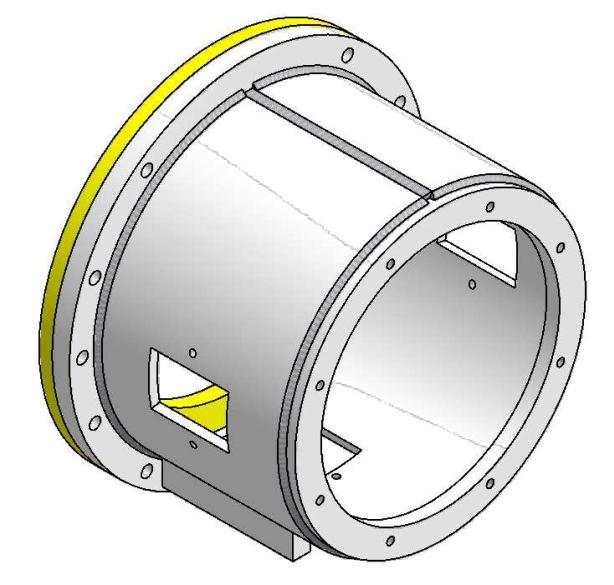

19 NOSNÝ KRYT NK Nosný kryt typu NK Nosný kryt slouží k přírubovému spojení motoru a převodovky. Je přizpůsoben pro použití třecího blokovacího zařízení, napínacího zařízení případně brzdy. Nosný kryt je vyráběn v 5 provedeních a je doplňován přírubou pro jednotlivé typy zařízení viz. tabulka. Označení NK600 NK740 D2 L D1 Prov. [mm] [mm] [mm] P P P P P pos.1 pos.2 D1 D2 L nosný kryt mezipříruba pro provedení P1, P2 Ø rozteč kružnice elektromotoru Ø rozteč kružnice převodovky celková délka nosného krytu (vč. mezipříruby) Provedení P1 a P2 je vždy s mezipřírubou. U provedení P3 L1=L Příklad označení: NK600 P2, NK740 P3 V případě požadavku na jiné provedení je nutno uvést typ motoru a převodovky a jejich připojovací rozměry.

20 SPOJKA S-SPOK Spojková sestava typu S-SPOK Spojková sestava S-SPOK se používá pro pružné spojení zejména planetových převodovek velikosti 15 a 25 a převodovek pro fázové dopravníky dle RAG pro výkony el. motorů od 160kW do 315kW. Spojková sestava obsahuje vlastní spojku SPOK, nosný kryt, třecí blokovací zařízení, případně ozubené kolo pro napínací zařízení. Sestavy jsou připravovány a kompletovány pro tyto typy motorů a převodovek: Typ dskg315 M4B 2SGF(L)315S-4 2SGF(L)315L 12/4 160kW DVM 355 LK23 160kW 2SGS355M12-4 DVM355LK kW STKG355M4 2SGP(L)355L-4 2SGS355 12/4 DVM355L kW 2SGS 400S-12/4 DVM400LK412 dslh 355 H4Ds 315kW dslh355h4es 400kW PKPL 15 S-SPOK-160-P1 S-SPOK-160-P2 S-SPOK-200-P1 S-SPOK-250-P1 - - PKPL 25 S-SPOK-160-P3 S-SPOK-160-P4 S-SPOK-200-P2 S-SPOK-250-P2 S-SPOK-315-P2 S-SPOK-400-P2 PKPL S-SPOK-250-P4 S-SPOK-315-P4 S-SPOK-400-P4 K1SH 450 K2SH 450 K2SF K1SH 160 S-SPOK-160-P5 S-SPOK-160-P6 S-SPOK-200-P3 S-SPOK-250-P3 S-SPOK-315-P3 S-SPOK-400-P3

21 TŘECÍ BZ BZ1 Třecí blokovací zařízení BZ 1 Je určeno k vytváření optimálního předpětí v tažných řetězech hřeblových dopravníků. Zařízení může pracovat v prostředí s nebezpečím výbuchu plynů. Předpětí v tažných řetězech je vyvoláno elektromotory pohonu dopravníku. Protikus třecí kotouč spojky. Základní parametry: - ruční nastavování požadovaného předpětí dle délky dopravníku a použitého řetězu; - otočky třecího kotouče ot./min.; - max. předpětí 180kN; - montáž na nosný kryt dopravníku; - rozsah 0-2,5 MPa

22 TYP DS(K,L)g Nevýbušné elektromotory NEVÝBUŠNÉ ELEKTROMOTORY TYP DS(K,L)g Základní charakteristika: Trojfázové nevýbušné elektromotory s kotvou nakrátko, typ ds(k,l)g, jsou určeny k pohonu strojů a zařízení např. ventilátorů, čerpadel, drtičů, hydraulických agregátů, dopravníků apod., v plynujících dolech, v prostorech se zvýšeným nebezpečím výbuchu metanu a uhelného prachu. Tyto motory lze použít jako přímý pohon nebo ve spojení s převodovkou, motory lze spouštět přímým spouštěním, nebo pomocí měkkého rozběhu - tzv. softstartem. Konstrukčně jsou tyto motory vyráběny ve třech provedeních, a to jako patkové, přírubové nebo patko-přírubové. Ve standardním provedení jsou motory dodávány pro napětí 500V nebo 1000V, na základě požadavku však výrobce dodává motory i pro napětí 660V, případně 1140V. Motory jsou standardně vybaveny teplotními čidly ve vinutí a v ložiscích a dle přání jsou osazována čidla bimetalová, termistorová, případně termočlánky. Svorkovnice jsou osazovány koncovým členem pro kontrolu celistvosti zemního vodiče. Motory uvedeného typu jsou vyráběny ve výkonové řadě od 4kW do 160kW a to jako 2 až 8 pólové. Uvedené elektromotory mají ES Certifikát o přezkoušení typu ATEX a jsou Státní báňskou správou povoleny k používání v plynujících dolech, v prostorách se zvýšeným nebezpečím výbuchu metanu a uhelného prachu. Označení motorů: d Sg SKg SLg 225 M 4 6A -M d nevýbušný motor Sg patkový SKg přírubový SLg patkový s přírubou 225 M velikost viz tab. 1 4 počet pólů a verze -M interní označení modernizovaný

23 TYP DS(K,L)g Parametry 4 pólových motorů: Jmenovitý Napětí Výkonový Kroutící Velikost a Otáčky Účinnost výkon 500V 1000V faktor moment počet pólů kw KM ot/min A A % - Nm 160M ,9 8,5 89,5 0, L ,4 11,2 90 0, M4 18, ,5 13,5 90,5 0, L ,5 15,5 91 0, L ,5 21,5 92,5 0, S , M ,5 94 0, M ,5 93,5 0, S ,2 0, M ,4 0, S ,4 0, M4A ,8 0, M4B , Rozměry typu 160 a 180: Rozměry A B C 160M L M L D M Volný konec hřídele ze strany N a P Příruba H - H K 0,5 A L M+0, Njs P T A 4 6 Dk6 E Fh9 GA Ø M M M , M , S poče t Rozměry AA AB AC AD AD1 BA1 BA2 BB BC BL HD HD1 L LB 160M L M L

24 DSg, DSKg, DSLg DSg 160 a DSg 180 DSKg 160 a 180 DSLg 160 a 180

25 DSg, DSKg, DSLg Rozměry typu: 200 až 280: Rozměry A B C D M Dk 6 Volný konec hřídele ze strany N a P E Fh 9 GA H - 0,5 H A K L A M+0, 4 Njs 6 Příruba P T S Ø počet 200L M S M M M M M M M M M S M S M , M M M M , Rozměry AA AB AC AD AD1 BA1 BA2 BB BC BL HD HD1 L LB 200L S4, M M M M S S M M DSg 200 až 280

26 DSKg DSКg 200 až 280 Rozměry typu : 315 dskg 315 S 4 8, M 4 8-M DSКg 200 až 280

27 3SGF NEVÝBUŠNÉ ELEKTROMOTORY TYP 3SGF Motory jsou určené pro doly s prostředím nebezpečí výbuchu metanu a uhelného prachu. Slouží pro pohony důlních strojů, především pro dopravníky. Technické parametry: Jmenovité napětí 500V nebo 1000V Výkonová řada 55, 90, 132 kw (pro 2p=4), Frekvence 50Hz Třída izolace F Krytí IP 56 Teplota okolí od 20 o C do +40 o C Svorkovnicová skříň dvě kabelové vývodky 3 silové svorky, 4 pomocné svorky, koncový člen CK1 vývodky a svorky přizpůsobené pro důlní měděné kabely Tepelná ochrana bimetaly nebo termistory v čelech vinutí a v ložiscích Tvar IM2001, patko-přírubový Zařízení vyhovuje I M2 EExd I Zkouška typu KDB 04ATEX050X

28 3SGF Rozměrový náčrt: Rozměry: Volný konec hřídele Příruba Rozměry A B C ze strany N a P H HA K M N S LA P R D k6 E F h9 GA +0,4 js6 počet Ø 250M , M , M Mechanická velikost AA AB AC HD L BL T HK dp 250M M M Provozní parametry: Mechanická velikost Jm. výkon Jm. výkon [min- Jm. výkon Jm. výkon [A] 1140V Jm.proud Moment Váha [A] 1000V [kw] 1] [%] cosφ [Nm] [kg] 250M2A ,3 0,89 27,5 31,3 47, M2B ,7 0,9 44, M , M ,87 34, M , M ,5 0, M , , [A] 660V [A] 500V
