1 Energetická a provozní optimalizace energetický management veřejného osvětlení města Rychnova u Jablonce n.n. číslo: město Rychnov u Jablonce n.n. Lokalita K.ú.: Rychnov u Jablonce n.n., Pelikovice Zadavatel: Zpracovatel: Městský úřad Rychnov u Jablonce nad Nisou Husova 490, Rychnov u Jablonce nad Nisou IČ.: Jiří Tesař ARTMETAL ČECHY s.r.o Smržovka, Jana Švermy 1339 IČ.: Odborný garant: Česká společnost pro osvětlování r.s.labsko Vltavská Smržovka, Jana Švermy 1339 IČ.: Jiří Tesař místopředseda Vypracoval: Jiří Tesař Tel : jiri.tesar@artmetal-cz.com Vypracováno dne 30.listopadu /49

2 Obsah energetického auditu VO Úvod str. 3 Popis výchozího stavu VO str Analýza výchozího stavu VO str Návrh opatření ke snížení spotřeby energie VO str Ekonomické vyhodnocení str. 46 Výstupy energetického auditu VO str Přílohy Příloha č.1 Odběrné místo RVO 1 Liščí Jámy navržený stav výpis zařízení SM na RVO 1 a mapová část Odběrné místo RVO 2 Ještědská navržený stav výpis zařízení SM na RVO 2 a mapová část Odběrné místo RVO 3 Hranice navržený stav výpis zařízení SM na RVO 3 a mapová část Odběrné místo RVO 4 Svahová navržený stav výpis zařízení SM na RVO 4 a mapová část Odběrné místo RVO 5 Dobrá Voda navržený stav výpis zařízení SM na RVO 5 a mapová část Odběrné místo RVO 6 Husova navržený stav výpis zařízení SM na RVO 5 a mapová část Odběrné místo RVO 7 Pelikovice navržený stav výpis zařízení SM na RVO 5 a mapová část Příloha č.2 Sumární výpisy celé soustavy VO, svítidla, světelné zdroje, instalovaný příkon Příloha č.3 Sumární a podrobný výpis současného stávajícího stavu zařízení RVO 1 až 7 Sumární a podrobný výpis navrženého nového stavu zařízení po rekonstrukci RVO 1 až 7 Příloha č.4 Datový nosič CD 2/49

3 Úvod Energetická a provozní optimalizace soustavy veřejného osvětlení je zpracována na základě poskytnutých údajů městským úřadem o zařízení veřejného osvětlení města v Rychnova u Jablonce n.n. Základními vstupními daty jsou údaje z pasportu veřejného osvětlení a fyzické kontroly zařízení VO 1. Výpis zařízení jednotlivých částí soustavy VO z pasportu veřejného osvětlení k datu Fyzické kontroly zařízení soustavy VO k Výkresy ve formátu dwg a pdf. Celkové schéma umístění SM, RVO a kabelových rozvodů sítě VO 4. Technicko ekonomické údaje o provozu a údržbě zařízení VO roků 2009 a 2010 Město Rychnov u Jablonce n.n. uvažuje s provedením kompletní rekonstrukce stávající soustavy VO a technických úprav jednotlivých odběrných míst (RVO) města rozdělených do časové osy a dle finančních možností města. Základní filozofií obnovy soustavy VO je provoz a údržba zařízení s co nejmenšími energetickými a provozními náklady v budoucnu. Město Rychnov u Jablonce nad Nisou nemá zpracovanou žádnou koncepci rozvoje a rekonstrukce VO. Vlastní pouze pasport VO se základními technickými údaji o zařízení včetně mapové části, který je zpracován k datu , včetně základního návrhu obnovy soustavy VO s vyčíslením potenciálních úspor a možností obnovy. Tato energeticko provozní optimalizace soustavy veřejného osvětlení bude komplexním podkladem pro rekonstrukci soustavy veřejného osvětlení města Rychnova u Jablonce n.n. a bude zároveň sloužit jako zadávací podklad pro poptávkové řízení. Zhodnocení stávajícího stavu a návrh řešení se vztahuje na celkovou rekonstrukci, úpravy odběrných přípojných a ovládacích míst (RVO, RYS) VO města Rychnova u Jablonce n.n., včetně nasazení regulátorů napětí v síti VO. Návrh technického řešení obnovy soustavy VO vychází z nejnovějších poznatků a trendů opřeného o ekonomické ukazatele provozu VO města za roky 2009 a Při současném trendu zvyšování ceny el. energie a při stárnutí technického zařízení VO je nejvýhodnější provést nejen nutnou údržbu stávajících částí VO, ale zároveň také provézt výměnu technicky zastaralých svítidel s velkým el. příkonem a malou svítivost za nové, technicky dokonalejší svítidla s menším příkonem el. energie a větším efektem svítivosti. Dále rovnoměrně rozložit SM na jednotlivých RVO a RYS a zjistit dokonalé rozfázování na kabelových vodičích jednotlivých větví silových rozvodů. Těmito kroky by měla být připravena soustava VO pro nasazení uvažovaných regulátorů napětí v jednotlivých obvodech RVO 2 a RVO 6. Tento způsob řešení musí zachovat technické parametry kladené EN ČSN Road lighting Part 1: Performance requirements (Požadavky na osvětlení) z hlediska bezpečnosti pohybu osob a vozidel po komunikaci. Pro návrh obnovy VO města jsou komunikace v městě zatříděny do jednotlivých provozních tříd dle ČSN EN Předepsané parametry pro jednotlivé komunikace a prostory jsou určeny a stanoveny pasportem VO v části výpisu komunikací (pasport VO komunikace). Řešení rekonstrukce výměny svítidel VO počítá se zachováním stávajících podpěrných bodů VO, t.j. sloupů na zemním kabelovém vedení veřejného osvětlení a stožárů energetiky rozvodů NN. Ověření navrhnutého řešení intenzity osvětlení musí být provedeno výpočtem osvětlení výše uvedených prostor viz příloha (pasport VO komunikace). Při sestavování tabulkové a výkresové části energetické a provozní optimalizace se vycházelo ze stávajících podkladů dodaných městem Rychnov u Jablonce, včetně podkladů revizních zpráv vypracovaných pro jednotlivé spínací okruhy RVO značených RVO 1 LIŠČÍ JÁMY, RVO 2 JEŠTĚDSKÁ, RVO 3 HRANICE, RVO 4 SVAHOVÁ, RVO 5 DOBRÁ VODA, RVO 6 HUSOVA a RVO 7 PELIKOVICE, dále poskytnuté výkresové dokumentace a vlastní fyzické prohlídky zpracovatelem viz příloha 3 popis stávajícího stavu a navrhnutého stavu zařízení jednotlivých RVO 1 až 7. Přesná specifikace zařízení VO, jejich umístění a provedení jednotlivých úprav je řešena touto technickou zprávou, která v technických detailech navazuje na pasport VO a je jeho pokračováním. 3/49

4 Popis výchozího stavu VO Zhodnocení stávajícího stavu VO města je provedeno na základě předloženého soupisu světelných bodů VO (SM) provozovatelem vč. soupisu rozvodnic RVO se zakreslením v technické dokumentaci pasportu VO a na základě vlastní fyzické prohlídky stávajícího stavu ze dne Hlavní technické údaje soustavy VO a SM města Rychnova u Jablonce n.n. - Střídavá rozvodná síť 3+PEN, 50 Hz, 3*400/230 V, TN-C - Ochrana před nebezpečným dotykem neživých částí v prostorách normálních a nebezpečných pro sítě NN-TNC-C do 1000 V dle ČSN čl a norm.přílohy NK pro rozvodné sítě. - Celkový stávající instalovaný soudobý příkon Pp = 42,670 kw - Průměrný příkon na 1 SM = 104,073 W - Měření spotřeby el.energie v sedmi rozvaděčích RVO značených RVO 1, RVO 2, RVO 3, RVO 4, RVO 5, RVO 6 a RVO 7 (viz Pasport VO RVO odběrná místa) průřez kabelů VO AYKY 4B 10, AYKY 4B 16, AYKY 4B 25, AYKY 3B 50, CYKY 4*16,16,25, AES 3*16 - Celkem počet světelných míst (SM) 407 ks - Celkem počet světelných zdrojů svítidel (SV) 414 ks - Prostředí dle ČSN čl.320 N4, ČSN AB 8,AC 1,AD 3,AF 1,AG 2,AH 2,AK 1,AL 1 AN 2,AQ 1,AS 2,BA,1 BC 3. - Provoz soustavy VO je ve dvou režimech: CELONOC - VÝPNUTÍ 1 FÁZE ROZVODŮ VO OD 24,00 - DO 04 hod PŘIBLIŽNÁ ROČNÍ DOBA PROVOZU 4100 / 3579 HODIN. POLONOC VÝLUKA VO - 00,00-04 hod PŘIBLIŽNÁ ROČNÍ DOBA PROVOZU 2538 HODIN - Počet světelných zdrojů svítidel na RVO stav k : RVO 1 LIŠČÍ JÁMY 23 ks SV instalovaný příkon 1,380 kw, napětí 230V, proud 6,9A RVO 2 JEŠTĚDSKÁ 73 ks SV instalovaný příkon 8,812 kw, napětí 230V, proud 47,1A RVO 3 HRANICE 6 ks SV instalovaný příkon 0,516 kw, neměřeno RVO 4 SVAHOVÁ 20 ks SV instalovaný příkon 1,720 kw, napětí 230V, proud 9,7A RVO 5 DOBRÁ VODA 14 ks SV instalovaný příkon 1,290 kw, napětí 230V, proud 7,4A RVO 6 HUSOVA 259 ks SV instalovaný příkon 27,576 kw, napětí 224V, proud 144,6A RVO 7 PELIKOVICE 15 ks SV instalovaný příkon 1,376 kw, napětí 230V, proud 12,4A Proudové a napěťové hodnoty na jednotlivých větvích a fázích L1,L2,L3 jsou rozepsány v podrobném výpisu jednotlivých RVO stávajícího stavu pasportu VO. - Celková délka silového kabelového vedení je 22,96 km. Stav kabelových rozvodů a izolační odpor NEBYL ZJIŠŤOVÁN. Na rozvodech kabelového vedení VO je připojeno 406 SM s celkovým počtem 414 svítidel viz (výpis SM pasportu VO). Soustava VO je ovládána a měřena pomocí sedmi RVO viz ( výpis RVO pasportu VO). Svítidla popis Starší svítidla použitá pro osvětlování komunikací města jsou z dnešního hlediska výkonnosti svítidel a světelných zdrojů nevyhovující a zastaralá. Většina svítidel je za hranicí životnosti to platí pro svítidla (typů typ MALÁ KOSTKA parkové svítidlo W, typ UFO Parkové svítidlo SADOVÉ W a ŽÁBA silniční svítidlo AMBASADOR W). Zbylá svítidla MALAGA SGS /150 W jsou v dobrém stavu. Na správní území města se nachází také 26 kusů svítidel s rtuťovou výbojkou, dále 13 ks svítidel silně poškozených a na 4 SM jsou bez svítidel. Průměrné stáří svítidel je odhadnuto u výše uvedených starších svítidel na 15 až 20 let. Novější svítidla jsou cca 1 až 5 let stará. 4/49

5 Stávající osvětlovací tělesa se vyznačují zejména těmito základními nedostatky: - Svítidla Elektrosvit Svatobořice typ MALÁ KOSTKA parkové svítidlo W, typ UFO Parkové svítidlo SADOVÉ W a ŽÁBA silniční svítidlo AMBASADOR W mají silně znečištěný kryt svítidla, který je ve většině případech poškozený odrazové plochy jsou již nefunkční. - Výše uvedená svítidla se vyznačují špatným, nízkým stupněm krytí svítidla (značeno IP) proti vnikání cizorodých částic do optické části svítidla. Důsledkem je trvale a periodicky se opakující zašpinění průhledného krytu svítidla (difusoru) a vnikání kondenzátu vody z ovzduší. - Citovaná svítidla mají zastaralý a vypálený kryt optické části svítidla z PC.Důsledkem je drastické snížení světelné účinnosti svítidla, až na 30% světelného toku použitého zdroje. Stávající stav je na průměrné odhadované účinnosti cca 30 až 40 % použitého světelného zdroje. Výpis stávajících svítidel (SV): Kompletní výpis svítidel včetně jednoznačného identifikačního kódu jejich umístění v prostoru instalace je uveden v pasportu VO Na řešeném území je umístěno celkem 414 svítidel z toho: Svítidlo popis Svítidlo výrobce Svítidlo obrázek Typ SV zdroje Příkon_W 1 svítidlo Počet svítidel v soustavě SVÍTIDLO kód *70W, 80W, 125W, SHC/HQL (MALÁ KOSTKA) ELEKTROSVIT VIZ pasport VO KONVENČNÍ Pasport VO Celkem město 4 ks SVÍTIDLO kód *150 W SHP (AMBASADOR) ELEKTROSVIT VIZ pasport VO KONVENČNÍ Pasport VO Celkem město 49 ks SVÍTIDLO MALAGA SGS 101 1*70 W SHC PHILIPS 1*SHP 70 W KONVENČNÍ 86 W Celkem město 201 ks SVÍTIDLO MALAGA SGS 101 1*150 W SHC PHILIPS 1*SHP 150 W KONVENČNÍ 175 W Celkem město 11 ks SVÍTIDLO kód *70W, 80W, 125W, SHC/HQL (UFO - TALÍŘ) ELEKTROSVIT VIZ pasport VO KONVENČNÍ Pasport VO Celkem město 99 ks SVÍTIDLO kulového tvaru 1*70 W SHP Není znám VIZ pasport VO KONVENČNÍ Pasport VO Celkem město 5 ks SVÍTIDLO kód BETY 1*70 W SHC Vyrtych VIZ pasport VO KONVENČNÍ Pasport VO Celkem město 1 ks SVÍTIDLO MC 2 ZEBRA 1*250W, MHC (PŘECHODOVÉ) SCHREDER 1*HIE 250 W KONVENČNÍ 275 W Celkem město 2 ks SVÍTIDLO RAKEV - silniční parkové svítidlo - Elektrosvit ELEKTROSVIT VIZ pasport VO KONVENČNÍ Pasport VO Celkem město 33 ks 5/49

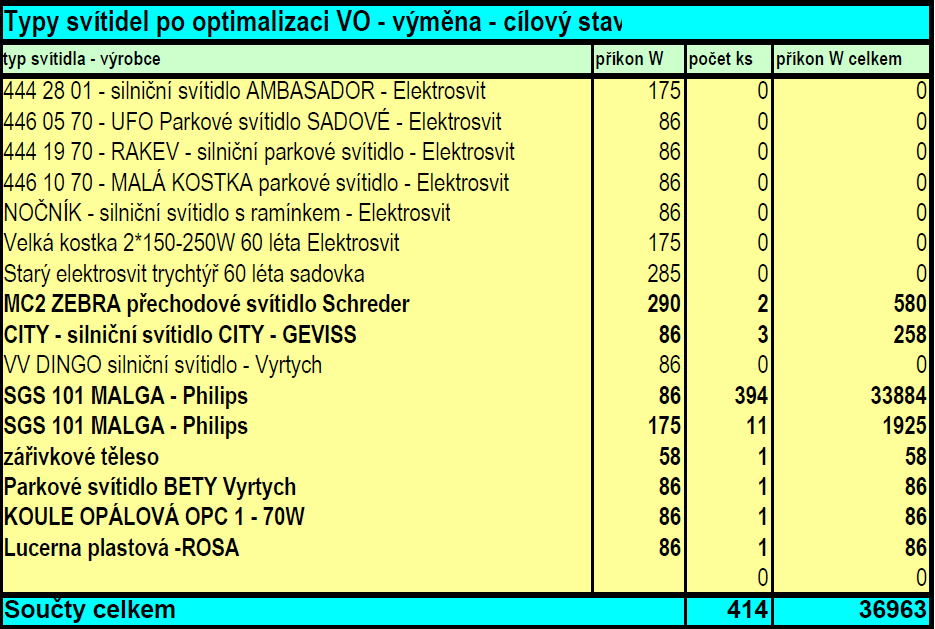

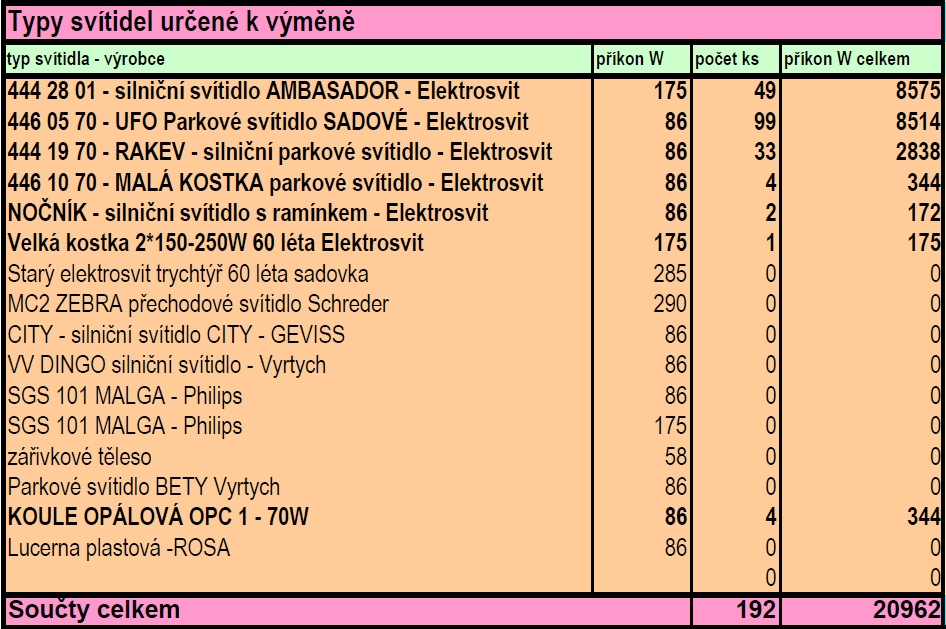

6 REFLEKTOR 1*400 W 1*400W METAL SO kostela NEZNÁMÝ 1*SHP 400 W KONVENČNÍ 475 W Celkem město 2 ks CITY NORDEX ASTRA - silniční svítidlo GEWISS 1* 70 W SHC 86 W Celkem město 3 ks SVÍTIDLA NEZNÁMÉHO PŮVODU NEZNÁMÝ Bez fota VIZ pasport VO KONVENČNÍ Pasport VO Celkem město 4ks Celkem instalace svítidel 414 ks Celkem navrženo k výměně 192 svítidel viz níže a dokument výpis svítidel celkově Rychnov _15_11_2011.pdf. Přípojná místa RVO popis fotodokumentace. Ze zjištěného stavu je známé, že stáří a uvedení do provozu je v různých letech a datují se o od roku 1990 (viz. Pasport VO zařízení RVO). RVO včetně rozvodů mají z dubna 2011 platnou celkovou pravidelnou revizní zprávu ve stanovených lhůtách dle ČSN (4 roky). Na základě tohoto zjištění lze provozovat bezpečně jakékoliv elektrické zařízení.revizní správy jsou jen dílčí na části rozvodů a skříní RVO bez uvedení celkového počtu SM na jednotlivých větvích silových rozvodů, včetně provedení měření izolačních oporů kabelových vodičů a ostatních napěťových a proudových hodnot. Revizní zprávy byly provedeny na základě realizovaných změn výměny jističů před elektroměrem doporučených technickou zprávou pasportu VO z /49

7 Stávající systém měření spotřeby el.energie VO - Spínání, odpínání a kontroly provozního stavu el.rozvodů a rozvodnic RVO je provozováno systémem přímé účasti obsluhy zařízení v terénu s nutností přímého vstupu osoby s elektrotechnickou kvalifikací do el.zařízení např. nastavení spínání a odpínání pomocí časových hodin, odečtu el. energie, zapnutí sítě a zjištění poruchy, atd. Technický stav RVO - stáří RVO je 5 až 30 let. Vlivem stáří vybavení el.zařízení RVO 2,3,4 a 7 je na konci své životnosti. Průběžná údržba je prováděna. Celkový stav je uspokojivý. Viz popis a zjištěné závady v revizních zprávách z dubna 2011 vypracovaných revizním technikem Stanislavem Karelou, Dubová 351, Jablonec n.n. Oprávnění číslo 12140/5/04/EZ- M,O,R,Z,-E1/B, evidenční číslo 4995/7/07R-EZ-E1/B. Některé údaje v revizních zprávách se neshodují se skutečným zjištěným stavem zařízení soustavy VO ze dne Dvě revizní zprávy mají stejné číslo revizní zprávy. Na RVO 4 Svahová je v revizní zprávě uveden jistič před elektroměrem 3*25A, skutečně osazený je 3*50A. Přehled naměřených a vypočtených hodnot za stykačem jednotlivých odběrných míst RVO vypočtený odhad počtu svítidel na jednotlivých fázích L1,L2,L3 a samostatných větví 7/49

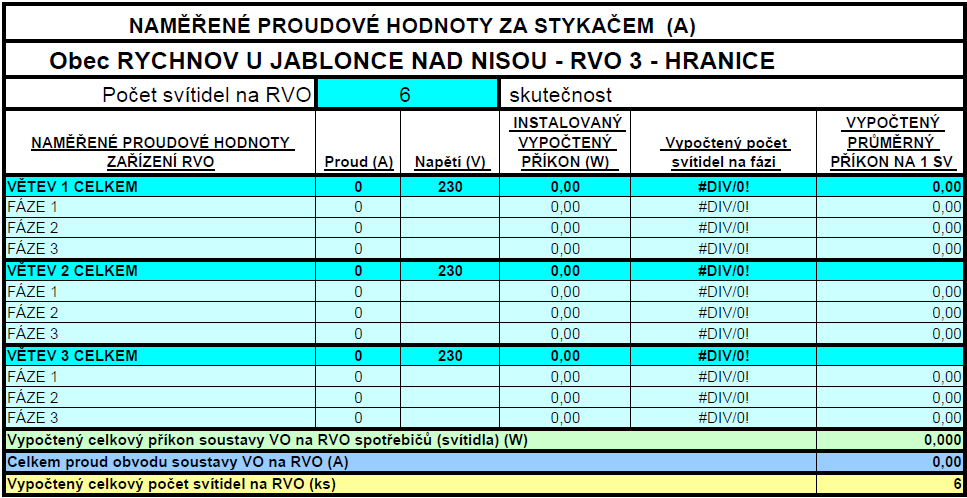

8 Neměřeno předpoklad zrušení odběrného místa 8/49

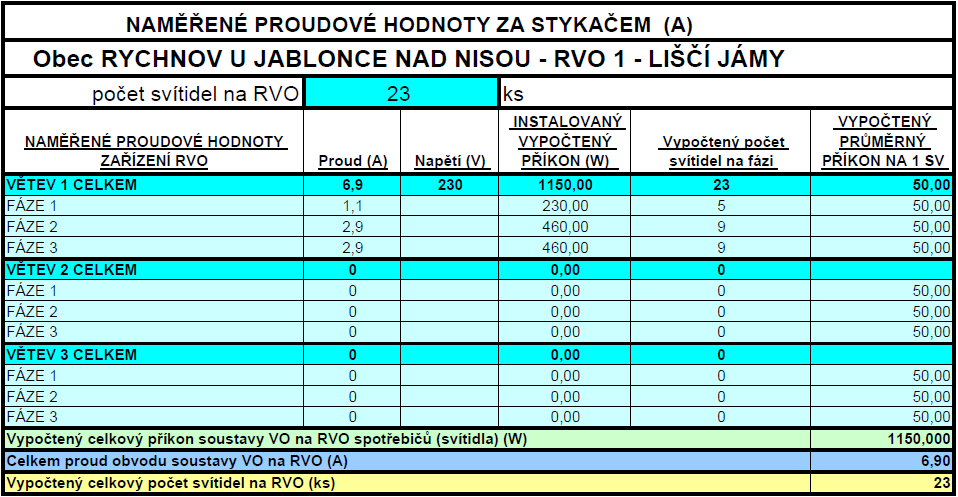

9 Z měření vyplývá, že na odpojených fázích L1 a L2 silových rozvodů větví 1a 2 je naměřen odběr i když jsou tyto větve odpojeny. Spotřeba lze vyjádřit 0,161 kw za 1 hod provozu, což je 644 kw roční doby provozu (4000 hod). Při sazbě 2,691,-Kč 1kWh je finanční ztráta cca 1.733,- Kč za 1 rok 9/49

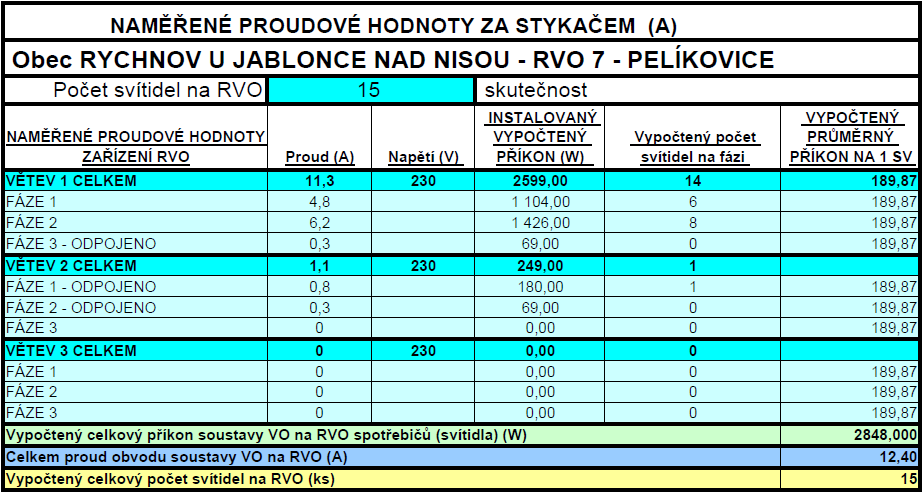

10 Z měření vyplývá, že na odpojených fázích L1, L2 a L3 silových rozvodů větví 1a 2 je naměřen odběr i když jsou tyto větve odpojeny. Spotřeba lze vyjádřit 0,318 kw za 1 hod provozu, což je 855,42 kw roční doby provozu (2690 hod). Při sazbě 2,840,-Kč 1kWh je finanční ztráta cca 2.429,- Kč za 1 rok 10/49

11 POPIS STÁVAJÍCÍ STAV - RVO 1 LIŠČÍ JÁMY 11/49

12 POPIS STÁVAJÍCÍ STAV - RVO 2 JEŠTĚDSKÁ 12/49

13 POPIS STÁVAJÍCÍ STAV - RVO 3 HRANICE 13/49

14 POPIS STÁVAJÍCÍ STAV - RVO 4 SVAHOVÁ 14/49

15 POPIS STÁVAJÍCÍ STAV - RVO 5 DOBRÁ VODA 15/49

16 POPIS STÁVAJÍCÍ STAV - RVO 6 HUSOVA 16/49

17 POPIS STÁVAJÍCÍ STAV - RVO 7 PELIKOVICE 17/49

18 Celkový přehled RVO 1 až 7 STÁVAJÍCÍ STAV Stožáry výložníky ( podpěrné části) popis. Skladba podpěrných částí je rozdělena do dvou úrovní výšek a dvou úrovní vlastnictví.první úroveň jsou stožáry silniční s výškou svítidla nad 6 m. Druhá úroveň stožárů je charakterizována sadovými stožáry do výšky 6 m. První úroveň vlastnictví stožárů VO je v majetku města v celkovém počtu 344 ks, druhá úroveň je ve vlastnictví Energetiky jedná se o stožáry rozvodů NN v celkovém počtu 58 ks. Svítidla jsou připojena na zemním kabelové vedení a vrchní vedení. Skladba stožárů je v různých materiálech a způsobu kotvení. Na katastru města v rozsahu soustavy VO je celkem 402 ks stožárů. Pět SM je bez stožáru (svítidlo a vedení napojeno na nástěnnou konzolu výložník). Výložníky konzole : Na katastru města v rozsahu soustavy VO je celkem 133 výložníků a konzol. 274 SM je bez výložníku SV přímo na stožáru. Kompletní výpis typů stožárů a výložníků včetně popisu je uveden v posportu VO v sumárních výpisech. 18/49

19 Provoz soustavy VO. Soustava VO je provozována ve třech režimech doby provozu. Ze zjištěných údajů je provoz zařízení v režimu celonočním a poloročním. Celonoční provoz RVO 3 Průměrná roční doba provozu soustavy VO je 4100 hod. Průměr na 1 den je 11,23 hod. Celonoční provoz RVO 2,RVO 4, RVO 6 VÝPNUTÍ 1 FÁZE ROZVODŮ VO OD 24,00 - DO 04 hod PŘIBLIŽNÁ ROČNÍ DOBA PROVOZU 4100 / 3579 HODIN.Průměr na 1 den je 10,7 hodin. Poloroční provoz RVO 1, RVO 5, RVO 7 VÝLUKA VO - 00,00-04 hod PŘIBLIŽNÁ ROČNÍ DOBA PROVOZU 2640 HODIN. Průměr na 1 den je 7,23 hodin. Spínaní je v průměru prováděno cca 17 min před západem slunce a vypnutí cca 17 min před východem slunce což odpovídá luxů pomocí zařízení fotobuňky. To se periodicky opakuje ve většině případů po celý rok. Provozní kalendář Zapínání a vypínání veřejného osvětlení se řídí provozním kalendářem rozvržení provozních hodin období nočního (N: 22 až 6 h) a denního (D: 6 až 22h) podle uvedené tabulky. Měsíc Průměrná doba svícení (h) N (h) D (h) leden 13,9 8,0 5,9 únor 12,8 8,0 4,8 březen 11,0 7,5 3,5 duben 9,2 6,5 2,7 květen 8,0 5,7 2,3 červen 7,1 5,5 1,6 červenec 7,4 5,7 1,7 srpen 8,8 6,0 2,8 září 10,2 6,8 3,4 říjen 12,1 7,6 4,5 listopad 13,8 8,0 5,8 prosinec 14,7 8,0 6,7 Provoz a údržbu zajišťuje smluvní osoba. Úhrady za spotřebovanou energii hradí město. Ekonomika provozu stávající stav Souhrn celkových nákladů provozu a údržby VO. El.energie + náklady na údržbu 19/49

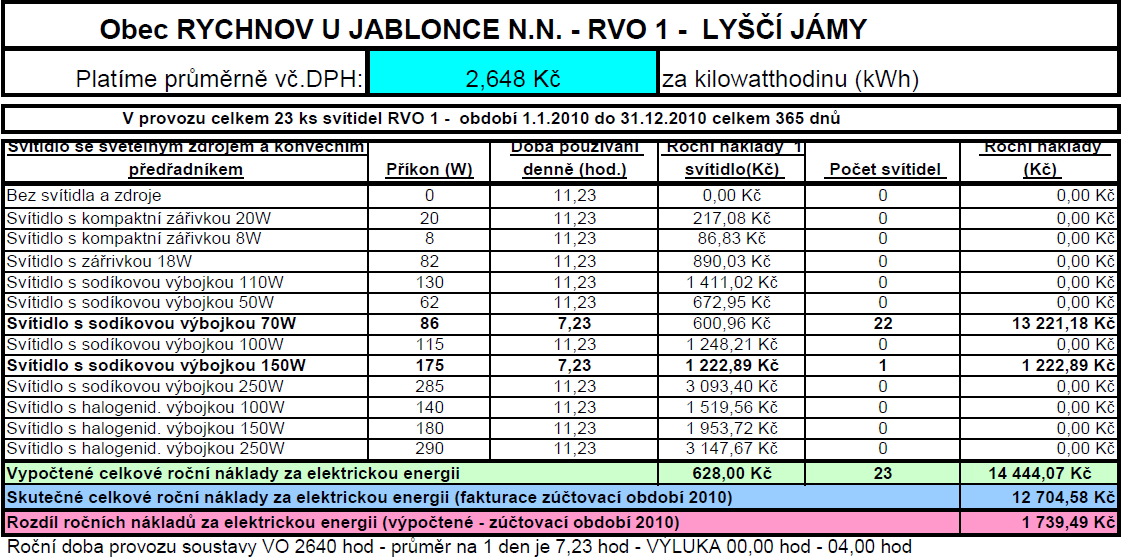

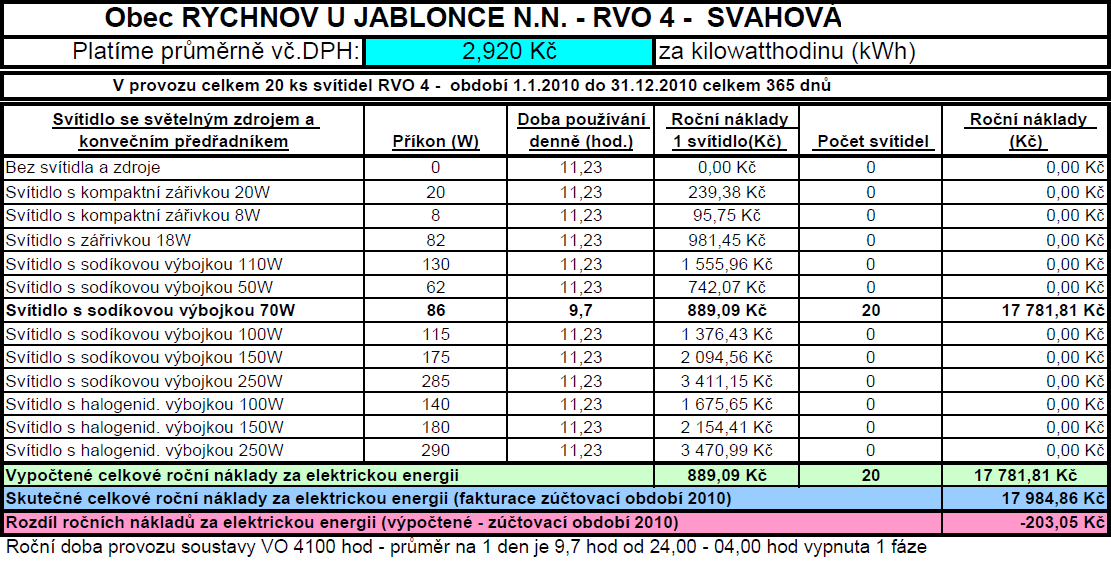

20 Výpis plateb za spotřebovanou el.energii v jednotlivých letech na RVO 1 až RVO 7 20/49

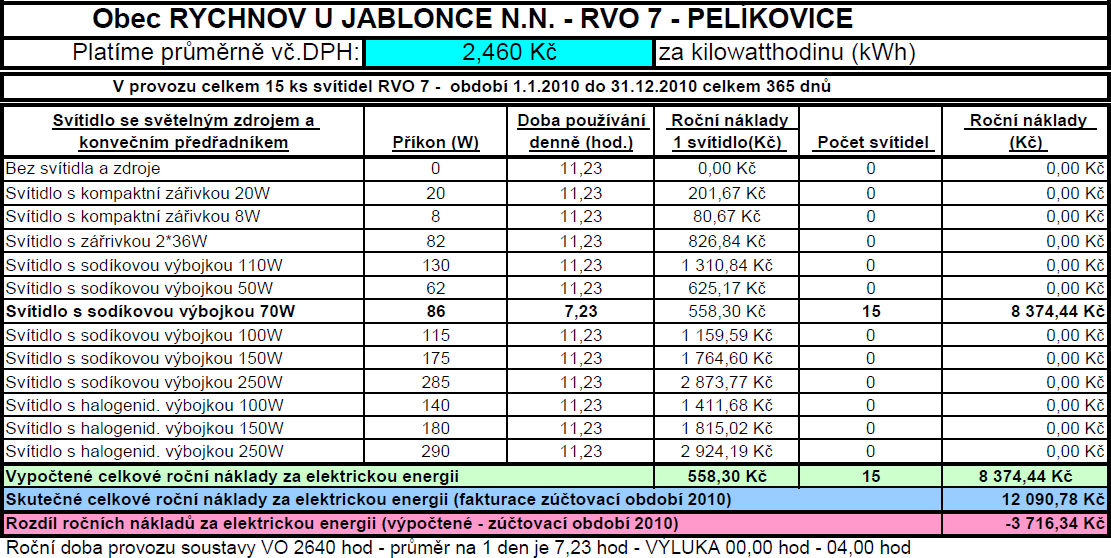

21 Porovnání vypočtených a skutečných nákladů na el.energii. 21/49

22 22/49

23 23/49

24 Analýza výchozího stavu VO Posouzení zjištěných údajů a stavu stávající soustavy veřejného osvětlení, včetně její analýzy je z hlediska stáří a současného stavu svítidel, světelných zdrojů a silového vedení nepříznivá. Posuzovaná soustava VO je provozována nekoncepčně. Z toho vyplývají zvýšené náklady na provoz a údržbu, které jsou v současné době srovnatelné s průměrnými náklady obdobných měst v ČR. Náklady na provoz a údržbu stav k Náklady na provoz a údržbu stav k Porovnáním nákladů na provoz a údržbu období roku 2009 a stávajícího stavu k datu došlo ke snížení celkových nákladů na 1 SM / rok o 7,87,-Kč. Uvedené snížení se zdá být bezvýznamné, ale musíme brát na zřetel, že v průběhu let byly navýšeny ceny za 1 spotřebovanou kwh. K datu pořízení pasportu VO dne byl celkový instalovaný příkon soustavy VO Pp = 51,547 kw K datu aktualizace soustavy VO dne je celkový instalovaný příkon soustavy VO Pp = 42,670 kw Za dobu dvou let došlo ke snížení instalovaného příkonu soustavy VO o Pp = 8,877 kw Další snížení plateb bylo provedeno dle doporučení technické zprávy pasportu VO z roku 2009 a to výměnou jističů před elektroměrem a tím snížení plateb za rezervaci příkonů na jednotlivých RVO.Viz výpis hodnot jističů RVO 1 až 7 Údaje z Údaje z /49

25 Z uvedených dat a údajů jednoznačně vyplývá, že bez provedených úprav na soustavě VO města by byly celkové náklady na spotřebovanou el. energii cca o 20% vyšší než je současný stav. U výše popsaných 414 ks svítidel typově rozdělené viz popis str. 5 a z toho 192 ks svítidel navrhnutých k výměně, která se vyznačují velkými provozními náklady na spotřebovanou energii a zvýšenými náklady na údržbu, jedná se především o svítidla na konci své životnosti a to svítidla s kulovým krytem dále (typů MALÁ KOSTKA parkové svítidlo W, typ UFO Parkové svítidlo SADOVÉ W a ŽÁBA silniční svítidlo AMBASADOR W) atd. viz popis na straně 6. Stávající osvětlovací tělesa Jsou druhově rozdělena do tří částí a to silniční svítidla typu SGS 101 MALAGA 70 a 150 W, svítidla produkce Elektrosvitu Svatobořice a svítidla,která nebyla identifikována. Svítidla typů SGS 101 výrobce Philips jsou v dobrém stavu a není je potřeba vyměňovat. Jejich životnost a funkčnost se odhaduje na cca dalších 20 až 25 let provozu. Předpokládaná doba stáří těchto svítidel se pohybuje mezi 1 až 6 lety. Svítidla typů Elektrosvitu Svatobořice - mají zastaralou konstrukci optické části svítidla zrcadla. Ve všech užitých typech není prakticky žádné odrazové zrcadlo reflektoru. To má za následek nedostatečné a nerovnoměrné rozprostření světelného toku po osvětlované ploše (komunikaci). Svítidla mají špatný nízký stupeň krytí svítidla ( značeno IP ) proti vnikání prachu. Důsledkem je pak trvale periodicky se opakující zašpinění průhledného krytu svítidla, jeho nutné časté čištění spojené s nároky na obsluhu a mechanizaci (plošinu). Zastaralý typ krytu optické části svítidla z mléčného PC, který je buď vypálený nebo poškozený. Důsledkem je pak drastické snížení světelné účinnosti svítidla ( např. výbojka 150 W má stejnou světelnou účinnost jako výbojka 70 W v novém svítidle ).Ve svítidlech jsou instalovány,použity výkonově průměrné světelné zdroje (standarty). Svítidla jsou na konci své životnosti a jsou navrhnuta k výměně, jejich odhadované stáří je cca 15 až 25 let. Svítidla, která nebyla identifikována mají zastaralou konstrukci optické části svítidla zrcadla. Ve všech užitých typech není prakticky žádné odrazové zrcadlo reflektoru. To má za následek nedostatečné a nerovnoměrné rozprostření světelného toku po osvětlované ploše (komunikaci). Svítidla mají špatný nízký stupeň krytí svítidla ( značeno IP ) proti vnikání prachu. Důsledkem je pak trvale periodicky se opakující zašpinění průhledného krytu svítidla, jeho nutné časté čištění spojené s nároky na obsluhu a mechanizaci (plošinu). Zastaralý typ krytu optické části svítidla z mléčného PC, který je buď vypálený nebo poškozený. Důsledkem je pak drastické snížení světelné účinnosti svítidla ( např. výbojka 150 W má stejnou světelnou účinnost jako výbojka 70 W v novém svítidle ).Ve svítidlech jsou instalovány,použity výkonově průměrné světelné zdroje (standarty). Svítidla jsou na konci své životnosti a jsou navrhnuta k výměně, jejich odhadované stáří je cca 25 až 30 let. Stožáry, výložníky ( podpěrné části) Ne všechny stožáry jsou v majetku města. Stožáry na zemním kabelovém vedení jsou v majetku města. Zbylé stožáry jsou v majetku energetiky jedná se především o trasy společného vedení NN a vedení VO v okrajových částech a obvodech města. Skladba stožárů je v různém typovém provedení a to ocelové žárově zinkované, ocelové stožáry bez povrchové úpravy zinkováním,betonové sadové stožáry a stožáry energetiky v provedení beton, dřevo a ocel. Celkový stav opěrných bodů je s výhradami uspokojivý, ale u nezinkovaných ocelových stožárů doporučujeme provést proměření statické pevnosti defektoskopie s následnou výměnou stožáru nebo jen údržbou pomocí vhodné povrchové úpravy s připadnou výměnou dílčích částí zařízení. Přípojná místa RVO Spínaní, odpínání kontroly provozního stavu el. rozvodů a rozvodnic RVO typ UAVO je provozován, systémem přímé účasti obsluhy zařízení v terénu s nutností přímého vstupu osoby s elektrotechnickou kvalifikací do el. zařízení, např. při odečtech stavu el. energie. Rozvodnice RVO a typ UAVO jsou spínány pomocí fotočidlového impulsu, který je postupně nastavován s rozšiřujícími se okruhy VO. Technický stav spínacích bodů je vlivem průběžné údržby relativně dobrý, ale koncepce spínání a jištění je technicky zastaralá a překonána. V současné době je instalovaný výkon VO, včetně proudové zátěže el. zařízení vč. kabelových rozvodů na takové úrovni, že je možné snížení stávajících předimenzovaných hodnot hlavních jističů RVO. 25/49

26 Konstrukce a vybavení RVO neumožňuje kvalitně spínat a odpínat více prvky ovládání soustavy VO a tím snižovat dobu provozu. Měsíční odečty stavu elektroměru nejsou prováděny a archivovány pravidelně každý měsíc. V současné době není bez přímé účasti obsluhy možné zjistit poruchu provozního stavu a zajistit okamžité a efektivní odstranění nežádoucího provozního stavu. Všechny RVO se vyznačují nerovnoměrným zatížením (připojení jednotlivých SM na kabelových rozvodech) i když to soustava pomocí RYS (propojovací skříň) umožňuje. Kabelové silové vedení Celková délka silového kabelového vedení v komunikacích obce viz pasport VO. Stav kabelových vodičů, včetně izolačních odporů nebyl předmětem zadání. Doporučujeme provést revize jednotlivých odběrných míst a proměření izolačních odporů zemních kabelových rozvodů, včetně změření proudových a napěťových hodnot za stykačem v RVO a proudových a napěťových hodnot na posledním světelném místě daného okruhu (větve). 26/49

27 Návrh opatření ke snížení spotřeby energie VO Při celkovém návrhu technického opatření úprav stávajícího systému veřejného osvětlení ( dále jen VO ) města je brán v úvahu požadavek zadavatele provést komplexní řešení problému tak, aby byly uplatněny v maximální míře moderní technické poznatky v oblasti úspor energií a hospodárnosti provozu a tím snížení na co možná nejnižší míru oblast podružných nákladů, spojených s následnou technickou údržbou zařízení VO. V praxi to znamená, že jsou pro návrh opatření použity takové typy technického zařízení, aby byly minimalizovány finanční náklady na : - na běžné opravy svítidel jsou navržena svítidla s vysokým stupněm krytí IP 65/66 (zamezení znečišťování optické části) dlouhá životnost, vysoká účinnost. - na výměnu poškozených světelných zdrojů výbojek jsou navrženy světelné zdroje s dlouhou životností hodin. Jejich označení je super nebo T. - spotřebu el. energie snížit pomocí regulace provozního napětí mimo špičky a stabilizaci napětí s osazením nových prvků jednotlivých RVO a autonomní regulace ve svítidle. Tento návrh opatření úspor el.energie osvětlovací soustavy města Rychnova u Jablonce n.n. snižuje provozní hodnoty jasů a rovnoměrnosti, které jsou dány normou ČSN-EN na minimálně přípustné hodnoty v době regulace napětí v síti VO. Před zahájením řešení celkového návrhu - úpravou, rekonstrukcí, bylo provedeno ověření zadaných parametrů výpočtem osvětlenosti jednotlivých komunikací a prostorů. Posouzení stávajícího stavu osvětlení a návrhu úprav výměny nevyhovujících svítidel, včetně světelných zdrojů je navrženo tak, že bude sníženo množství jednotlivých instalovaných typů svítidel a jejich řada unifikována s ohledem na celkovou koncepci osvětlení města a následnou jednotnost náhradních dílů. Tímto dojde ke snížení podružných nákladů na opravy a skladové zásoby budou omezeny na minimum. Osvětlení průjezdných úseků silnic, prostranství není v rozporu s citovanou normou, viz provedené zatřídění komunikací a prostor v pasportu komunikací,který je součástí pasportu VO města Rychnova u Jablonce n.n. Svítidla a světelné zdroje Z celkového počtu 414 ks svítidel a světelných zdrojů je doporučeno k výměně 192 ks svítidel a světelných zdrojů. Celkový počet svítidel a světelných zdrojů by byl po rekonstrukci ustálen na počtu 414 ks svítidel a světelných zdrojů. Pro výměnu svítidel za výše uvedené typy svítidel byla navrhnuta svítidla typu SGS 101 MALAGA výrobce PHILIPS. Výběr byl proveden s požadavkem na vysokou kvalitu mechanické části svítidla / krytí min. IP 65/66, vysokou světelnou účinností danou použitím fasetového reflektoru svítidla s moderním zdrojem NAV-T Super 70 W a 100 W. Svítidla, která se z hlediska stávajícího stavu jeví jako dosud technicky vyhovující, budou ponechána s tím, že bude provedena úprava směrování světla natočením na stožáru nebo výložníku. Vybrané a doporučené svítidlo po dohodě s zástupci města splňuje tyto základní standarty: Svítidlo je určeno pro montáž na dřík nebo výložník stožáru o průměru 63 a 76 mm s doporučenou výškou osazení svítidla 4-8 m nad komunikaci. Svítidlo je vyráběno v třídě ochrany II, má krytí IP 65/66 a třídu omezení oslnění: KB 1 ( odstíněné ). Vana a kryt prostoru elektrovýzbroje je vyrobena z materiálu PMMA. Svítidlo má fazetový reflektor pro široký rozptyl světelného toku kužele světla s možností změny vyzařovací charakteristiky posuvem reflektoru nebo změnou osy polohy světelného zdroje. Svítidla budou osazena konvečním předřadným zařízením bez autonomní regulace pro světelný zdroj s příkonem 70W nebo 100W na RVO 2 a RVO 6, dále s konvečním předřadným zařízením s autonomní regulací pro světelný zdroj s příkonem 70W na RVO 1, RVO 3, RVO 5 a RVO 7. Svítidlo je vybaveno redukčním odpínačem, který automaticky odpojí vadný zdroj a neničí tak vlastní předřadnou část svítidla častými starty. Vyrovnání vnitřního rozdílu tlaku vzduchu ve svítidle (vlivem teploty od zdroje) je provedeno v předřadné části pomocí uhlíkového filtru a pryžové gumy. Svítidlo je konstruováno pro používání světelných zdrojů typu vysokotlaké sodíkové výbojky řady T Super 70 W, 100 W se střední dobou životnosti provozních hodin. Montáž a manipulace se svítidlem je bez použití nářadí. Svítidlo má vyklopitelnou vanu, vyhnutelný nosič el. Výzbroje. Při povytažení nosiče el. výzbroje dojde automaticky k odpojení od el. sítě. 27/49

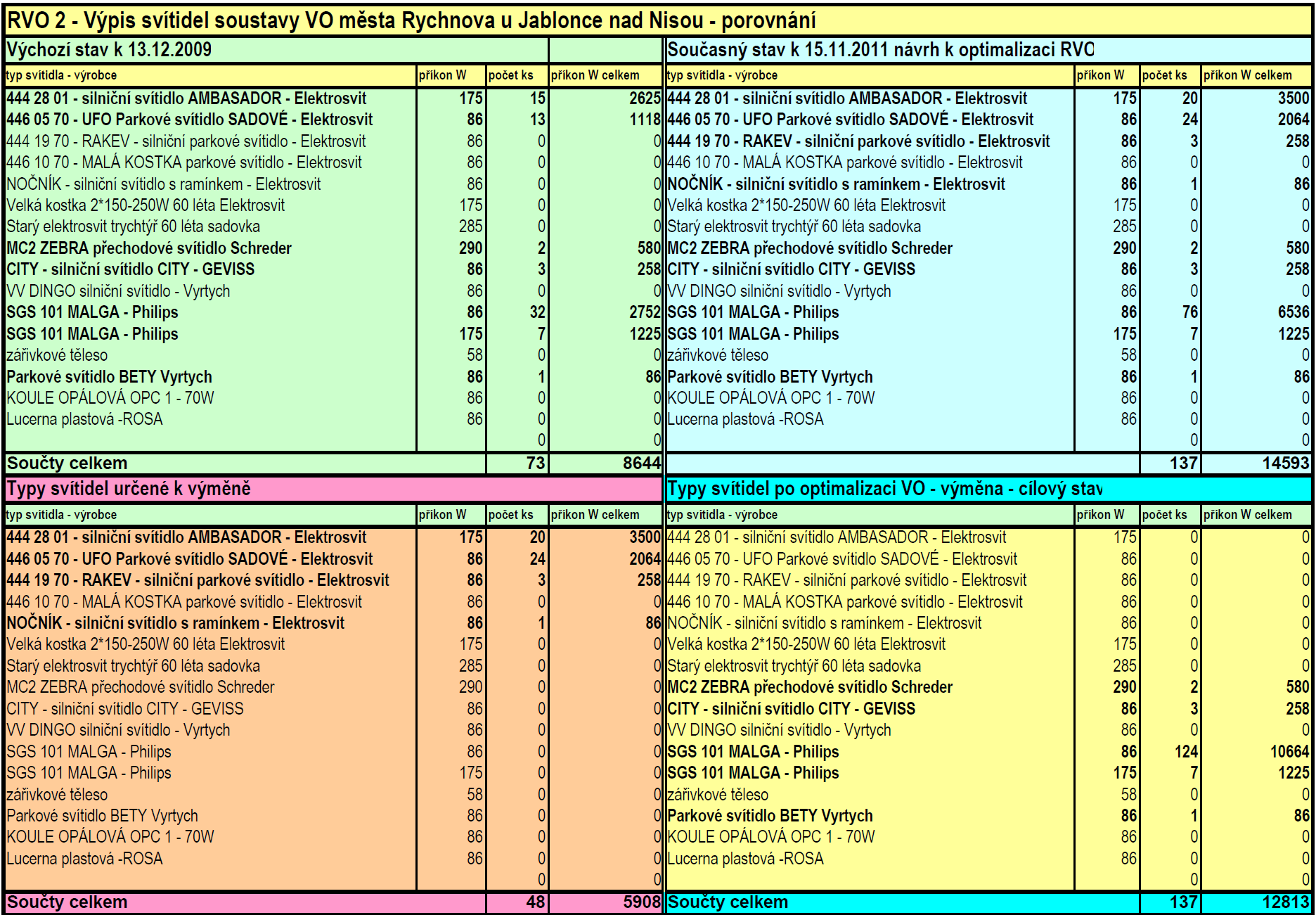

28 Popis doporučené výměny svítidel na jednotlivých RVO je popsán níže. 28/49

29 29/49

30 30/49

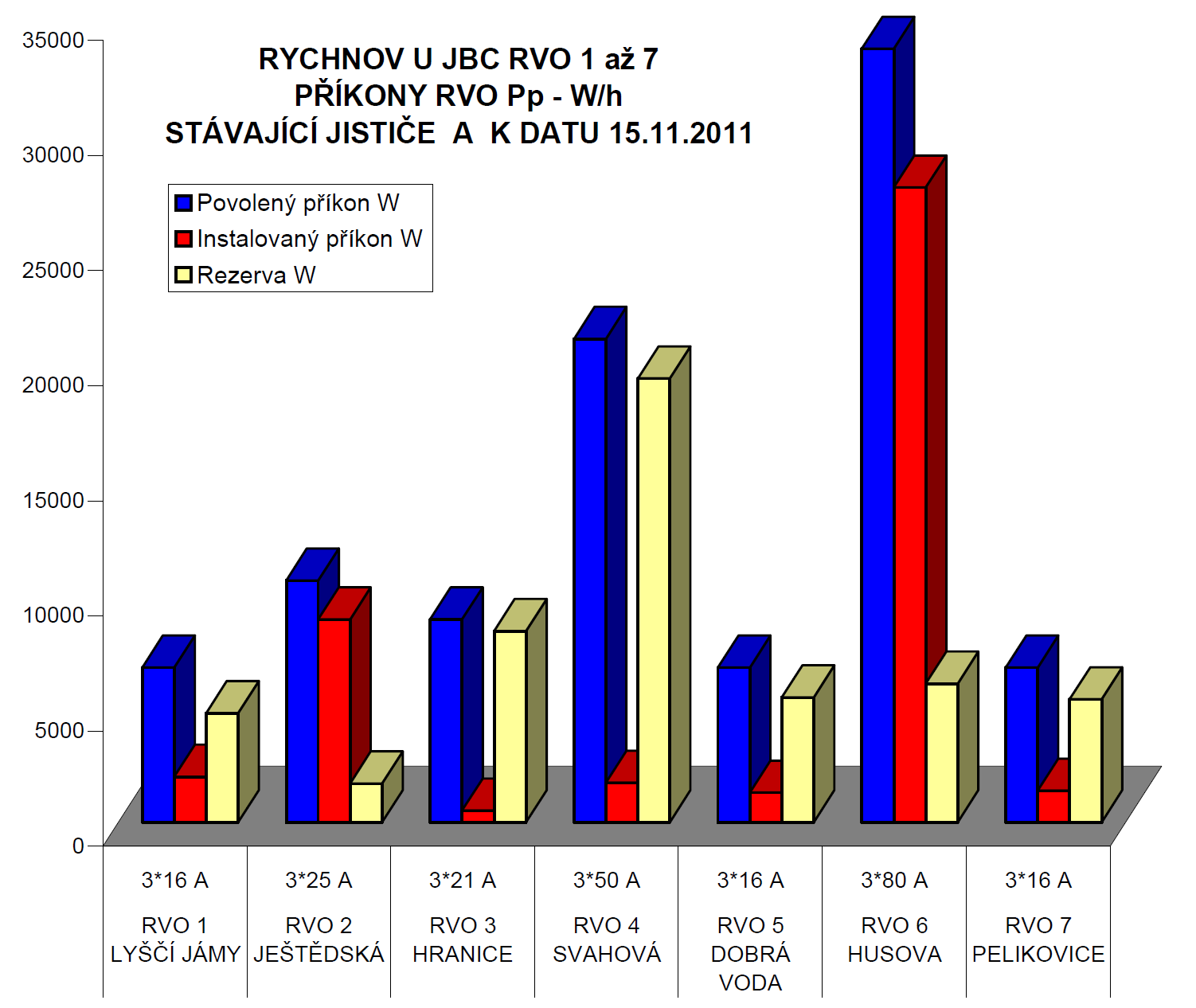

31 Přípojná místa RVO Dle zjištěného stavu jednotlivých RVO 1 až 7 se stávající stav vyznačuje nerovnoměrným zatížením jednotlivých fází na RVO a jejich odbočných větví. Doporučujeme provézt základní optimalizaci RVO. V technické zprávě pasportu VO města jsou uvedeny možné úspory z plateb za rezervaci příkonu po optimalizaci sítě VO viz níže. Možné úspory z hodnot hlavního jističe rezervace příkonu po optimalizaci soustavy VO. 31/49

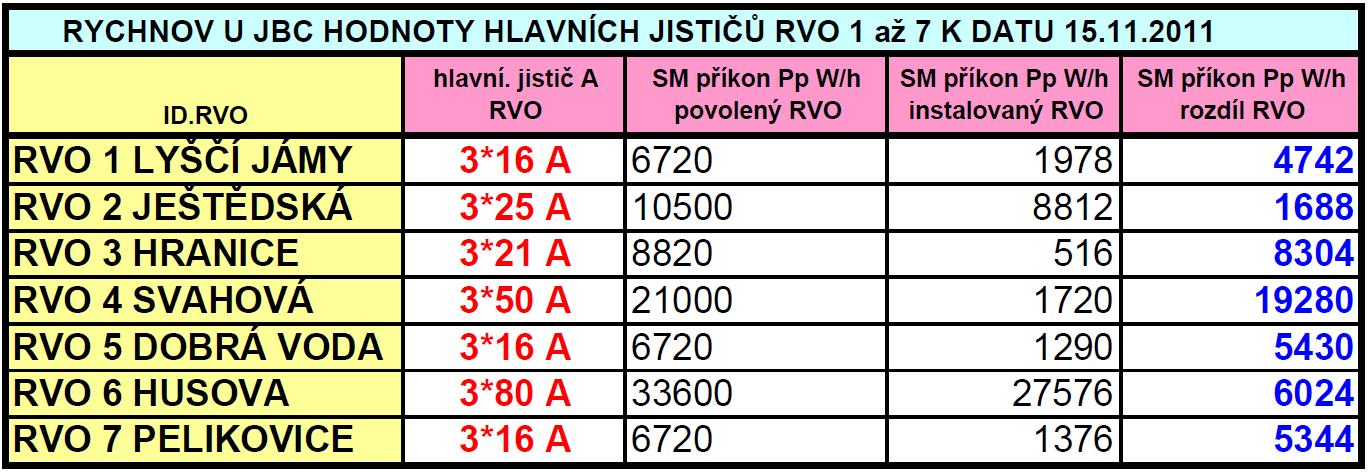

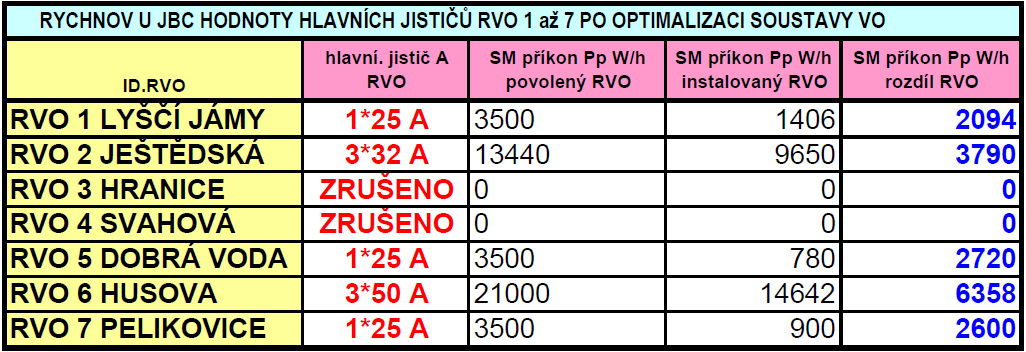

32 Možné úspory z hodnot hlavního jističe rezervace příkonu po optimalizaci soustavy VO vyjádřeno v Kč. Celkové roční náklady na spotřebovanou el.energii za všechny RVO jsou uvedeny níže 32/49

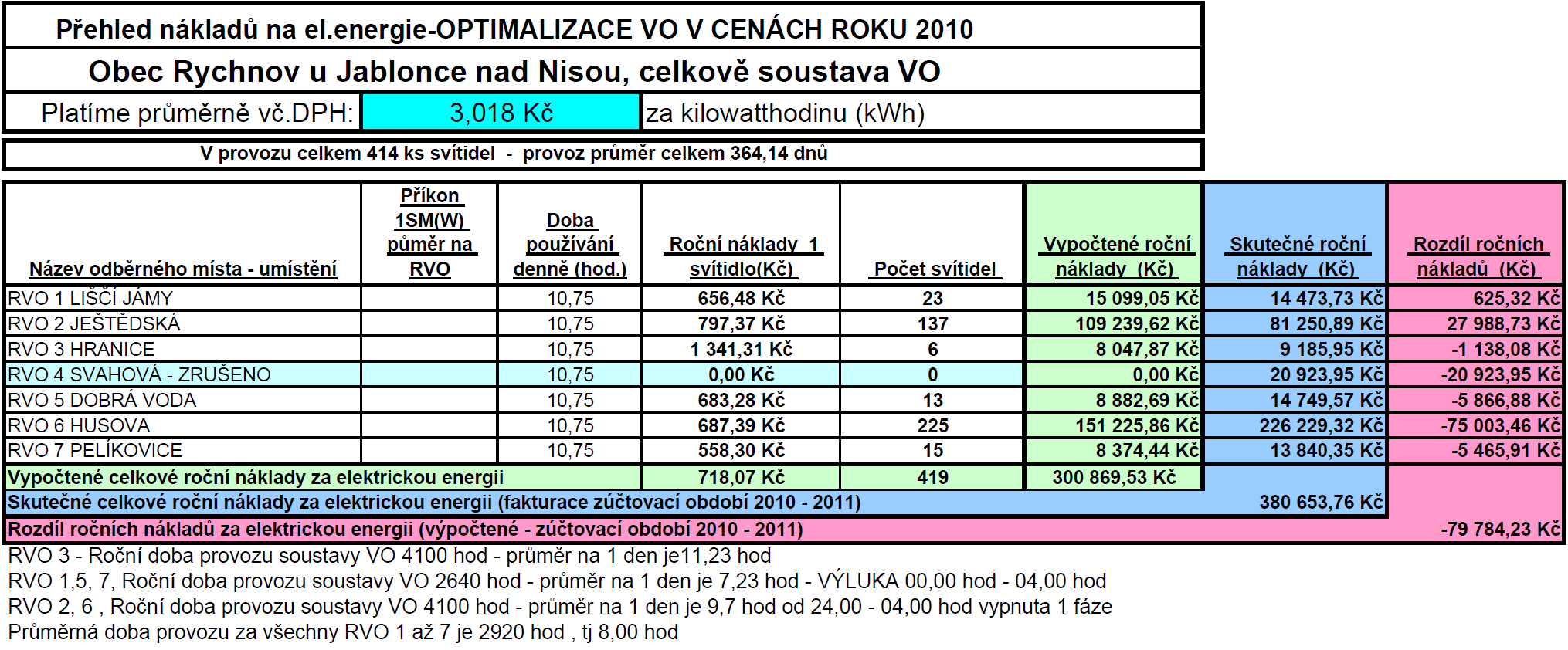

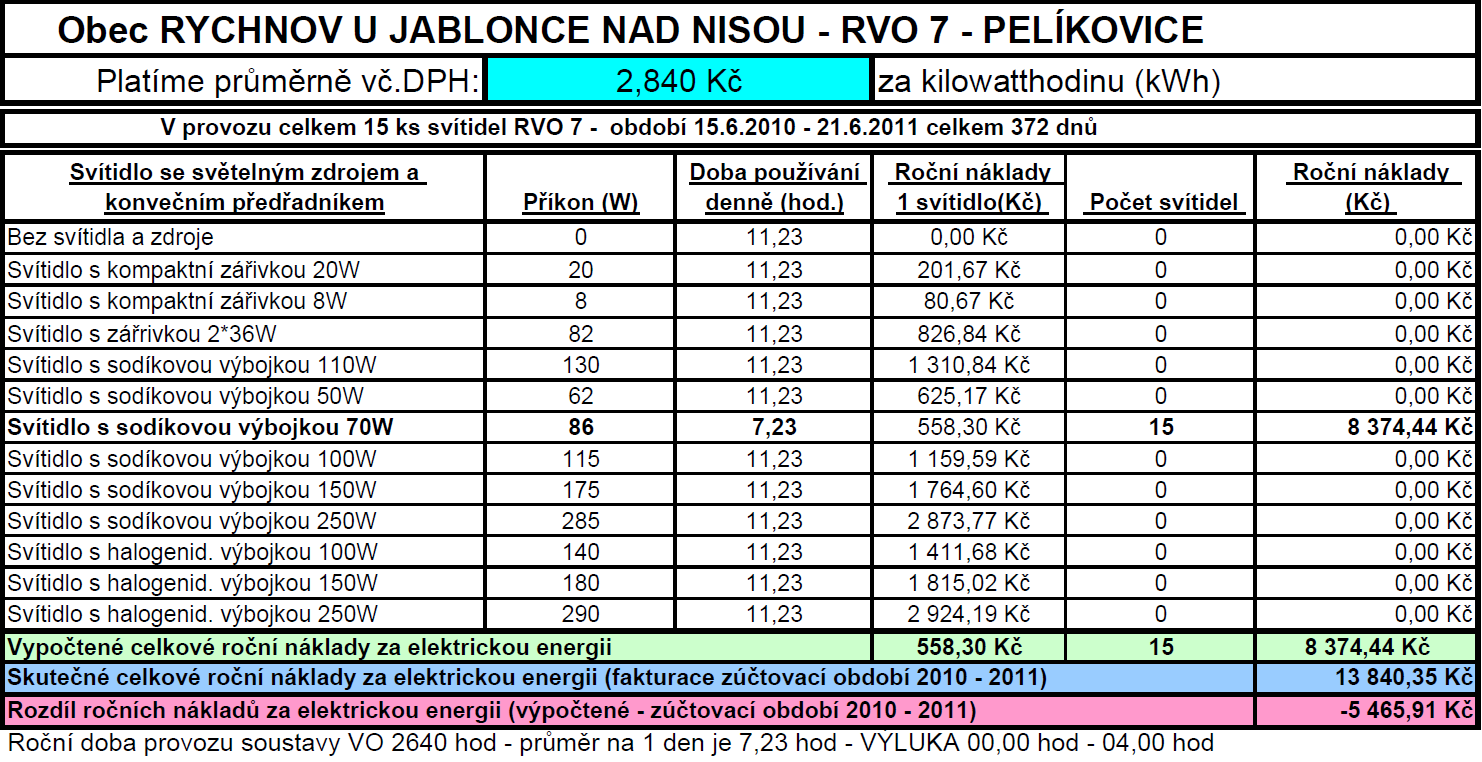

33 Celkový přehled nákladů za spotřebovanou el.energii na jednotlivých RVO 1 až 7 po optimalizaci jsou uvedeny níže 33/49

34 34/49

35 Uvedená data jsou čerpána z pasportu VO města ekonomická část a dodaných faktur za jednotlivá zúčtovací období. Pro základní filozofii vybudování ekonomické soustavy veřejného osvětlení, se znalostí stávajícího stavu provozu a údržby na jednotlivých RVO doporučujeme a navrhujeme tato technická řešení a úpravy na jednotlivých RVO 1 až Soustava VO na RVO 6 a RVO 2 bude plně regulována s těmito technickými parametry Zařízení zabezpečí stabilizované regulované napětí na všech třech výstupech nezávisle na požadované hodnotě. Zařízení bude eliminovat přepětí v napájecích bodech a tím sníží spotřebu el.energie a zároveň bude garantovat předepsanou životnost použitého světelného zdroje (výbojky) Zařízení umožní pomocí počítače a bezdrátového komunikačního modulu vytvoření centrálního řídícího pracoviště, které bude shromažďovat data z jednotlivých rozvodnic RVO. Tento systém zabezpečí kompletní provozní údaje o provozuschopnosti jednotlivých rozvodnic, včetně hlášení změn a výkyvů v napájení. Zařízení bude sledovat denní spotřebu elektrické energie a bude informovat správce o poruchách v samotném zařízení RVO s jejich přesnou specifikací. Tato porucha bude nahlášena zodpovědnému pracovníkovi s přesnou specifikací. Doporučený typ regulátoru : REVERBERI STP technický popis Centrální výkonový regulátor pracující na principu amplitudové regulace. K regulaci světelného toku dochází změnou efektivní hodnoty napětí v osvětlovací soustavě VO. Regulační rozsah světelného toku je cca %, čemuž odpovídá regulační rozsah elektrického příkonu cca %. Tohoto regulačního rozsahu je dosahováno změnou efektivní hodnoty napětí v rozsahu V. Snížení spotřeby elektrické energie je dosahováno v průměru na úrovni 35 40%. Snížení nákladů na údržbu výměna světelných zdrojů cca o 50% prodloužením jejich délky života cca o 100%. Stabilizace napětí +/-1%. Regulátor funguje současně i jako stabilizátor, tzn., že v době výskytu přepětí dodává do osvětlovací soustavy maximálně jmenovité napětí. To je velmi důležité z hlediska další úspory spotřeby elektrické energie vzhledem k tomu, že i při malém přepětí např. 10V vzrůstá elektrický příkon soustavy o 12%, které stabilizací ušetříme. Dalším pozitivním efektem stabilizace napětí je prodloužení života světelných zdrojů, tzn. snížení nákladů na jejich výměnu. Regulátor může být vybaven komunikační a řídící jednotkou MODCOM, NETCOM, GSM modemem pro komunikaci s "okolím". - regulátor má 2 analogové výstupy 04-20mA - regulátor má 10 digitálních vstupů/výstupů individuálně a libovolně konfigurovatelných - regulátor má speciální vstup - pro rychlý náběh max. osvětlení, příp. rychlé min. osvětlení Mimo vstupy/výstupy je vybaven regulátor I2CBU Bus sběrnicí a vlastním protokolem řízení. Regulátor je standardně vybaven záznamem dat všech elektrických veličin (při vzorkovacím čase 30min. = záznam po dobu cca 4 měsíce), záznamem nastavitelných alarmů a dalších statistických údajů (spotřeba elektrické energie, doba provozu apod.) Regulátor lze ovládat a monitorovat pomocí SMS zpráv atd. 35/49

36 2. Soustava VO na RVO 1, RVO 5 a RVO 7 bude regulována pomocí autonomní regulace ve svítidle s těmito technickými parametry. Samostatná řídící jednotka pro snížení napětí na objímce na 180 V Možnost automatického nebo manuálního nakonfigurování v požadované časové ose provozu se sníženým napětím viz příklad níže. Manuální konfigurace u výrobce dle zadání Automatické nastavení bez možnosti změny 3. Optimalizace jednotlivých RVO 1 až 7 Optimalizace jednotlivých RVO vychází z úprav a výměn svítidel jak je popsáno v kapitole,,svítidla a světelné zdroje. Dále z navrhnuté doby provozu zařízení, která je přizpůsobena požadavkům města a občanů. Po provedených výpočtech a možnostech kabelové rozvodné sítě včetně příslušenství byl vypracován a navržen tento model provozu: RVO 1 LIŠČÍ JÁMY - stávající rozvodná siť a počet 23 ks SM bude zachován. Doporučuje se jen výměna 3 ks svítidel. Doba provozu soustavy VO je navrhována v režimu polonoc s celkovou dobou provozu 2639 hodin. Regulace - nová svítidla budou vybavena autonomní regulací, zbylá svítidla budou o toto zařízení doplněna. Ovládání - bude zajištěno čidlem infralux 03 - BH technoligies - zapínání a vypínání soustavy VO + denní spínací hodiny typ RS03 12V , které zabezpečí vypnutí a zapnutí VO ve stanovené době provozu se sníženým dopravním ruchem (00,00-04,00 hod.) Rozvodná síť stávající rozvodná síť silových rozvodů je beze změn RVO 2 JEŠTĚDSKÁ - stávající rozvodná siť a počet 73 ks SM bude změněn - rozšířen. Z původního počtu 73 ks SM se na rozvodnou síť napojí 64 ks SM z rozvodné sítě RVO 6. Popis jednotlivých přepojovaných míst a tras je uveden ve výkresu nové rozvodné sítě RVO 2, včetně jednoznačného identifikačního kódu přepojovaného SM. Doporučuje se výměna 48 ks svítidel. Doba provozu soustavy VO je navrhována v režimu celou noc s celkovou dobou provozu 3924 hodin. Regulace - Regulátor napětí Reverberi intelligent lighting systém, 3*32A, plant code 4012 SEC STP 21-3*7,4 kva max 32A / 230/400V - 3*32A typ C32, U1 230V, U2 230V, U3 230V / U1 180V, U2 180V, U3 180V Ovládání - bude zajištěno čidlem infralux 03 - BH technoligies - zapínání a vypínání soustavy VO, ovládání regulace pomocí modemu regulátoru REVERBERI a centrálního pultu RVO. 36/49

37 Rozvodná síť u stávající rozvodné sítě silových rozvodů je nutné provézt dokonalé rozfázování na jednotlivých větvích rozvodu VO. Zatížení jednotlivých fází L1,L2,L3 by mělo být rovnoměrné s maximální odchylkou 10% např. L1=10A, L2=9A, L3=11A. Jednotlivé větve, včetně připojovaných větví nesmí přesáhnou hodnotu 3*7 kva s maximálním proudovým zatížením na fázi L1,L2,L3 = 25A. RVO 3 HRANICE - stávající rozvodná siť a počet 6 ks SM bude zachován. Doporučuje se jen výměna 2 ks svítidel. Doba provozu soustavy VO je navrhována v režimu celou noc s celkovou dobou provozu 4000 hodin. Stávající odběrné místo bude zrušeno. Napojení sítě VO bude provedeno z rozvodné sítě VO města Jablonce n.n. viz samostatný výkres nového návrhu rozvodu VO na území HRANIC. Předběžně bylo dohodnuté. Regulace - nová svítidla budou vybavena autonomní regulací, zbylá svítidla budou o toto zařízení doplněna. Ovládání - bude zajištěno z rozvodné sítě VO Jablonce n.n. Rozvodná síť stávající rozvodná síť silových rozvodů je beze změn. Z rozvodné sítě Jablonce bude provedeno napájení pomocí závěsného vodiče AES a bude napojeno na SM č Odjištění bude provedeno ve sloupové plastové skříni na výše uvedeném SM. RVO 4 SVAHOVÁ - stávající rozvodná siť a počet 20 ks SM bude zachován. Doporučuje se jen výměna 20 ks svítidel. Stávající odběrné místo bude zrušeno skříň rozvaděče bude ponechána jako propojovací skříň RYS. Rozvodná síť Napojení sítě VO bude provedeno z rozvodné sítě RVO 6. Popis jednotlivých přepojovaných míst a tras je uveden ve výkresu nové rozvodné sítě RVO 6, včetně jednoznačného identifikačního kódu přepojovaného SM. RVO 5 DOBRÁ VODA - stávající rozvodná siť a počet 13 ks SM bude zachován. Doporučuje se jen výměna 11 ks svítidel. Doba provozu soustavy VO je navrhována v režimu polonoc s celkovou dobou provozu 2639 hodin. Regulace - nová svítidla budou vybavena autonomní regulací, zbylá svítidla budou o toto zařízení doplněna. Ovládání - bude zajištěno čidlem infralux 03 - BH technoligies - zapínání a vypínání soustavy VO + denní spínací hodiny typ RS03 12V , které zabezpečí vypnutí a zapnutí VO ve stanovené době provozu se sníženým dopravním ruchem (00,00-04,00 hod.) Rozvodná síť stávající rozvodná síť silových rozvodů je beze změn RVO 6 HUSOVA - stávající rozvodná siť a počet 259 ks SM bude změněn. Z původního počtu 259 ks SM se s rozvodné sítě odpojí 64 ks SM a napojí se na rozvodnou síť RVO 2, dále se na rozvodnou síť připojí 20 SM rušeného RVO 4. Cílový počet SM na RVO 6 je 220 ks SM. Popis jednotlivých přepojovaných míst a tras je uveden ve výkresu nové rozvodné sítě RVO 6, včetně jednoznačného identifikačního kódu přepojovaného SM. Doporučuje se výměna 116 ks svítidel. Doba provozu soustavy VO je navrhována v režimu celou noc s celkovou dobou provozu 3924 hodin. Regulace - Regulátor napětí Reverberi intelligent lighting systém, 3*40A, plant code 4012 SEC STP 21-3*9,7 kva max 40A / 230/400V - 3*40A typ C40, U1 230V, U2 230V, U3 230V / U1 180V, U2 180V, U3 180V Ovládání - bude zajištěno čidlem infralux 03 - BH technoligies - zapínání a vypínání soustavy VO, ovládání regulace pomocí modemu regulátoru REVERBERI a centrálního pultu RVO. Rozvodná síť u stávající rozvodné sítě silových rozvodů je nutné provézt dokonalé rozfázování na jednotlivých větvích rozvodu VO. Zatížení jednotlivých fází L1,L2,L3 by mělo být rovnoměrné s maximální odchylkou 10% např. L1=20A, L2=19A, L3=21A. Jednotlivé větve, včetně připojovaných větví nesmí přesáhnou hodnotu 3*9 kva s maximálním proudovým zatížením na fázi L1,L2,L3 = 32A. RVO 7 PELIKOVICE - stávající rozvodná síť a počet 15 ks SM bude zachován. Doporučuje se jen výměna 15 ks svítidel. Doba provozu soustavy VO je navrhována v režimu polonoc s celkovou dobou provozu 2639 hodin. Regulace - nová svítidla budou vybavena autonomní regulací. Ovládání - bude zajištěno čidlem infralux 03 - BH technoligies - zapínání a vypínání soustavy VO + denní spínací hodiny typ RS03 12V , které zabezpečí vypnutí a zapnutí VO ve stanovené době provozu se sníženým dopravním ruchem (00,00-04,00 hod.) Rozvodná síť stávající rozvodná síť silových rozvodů je beze změn 37/49

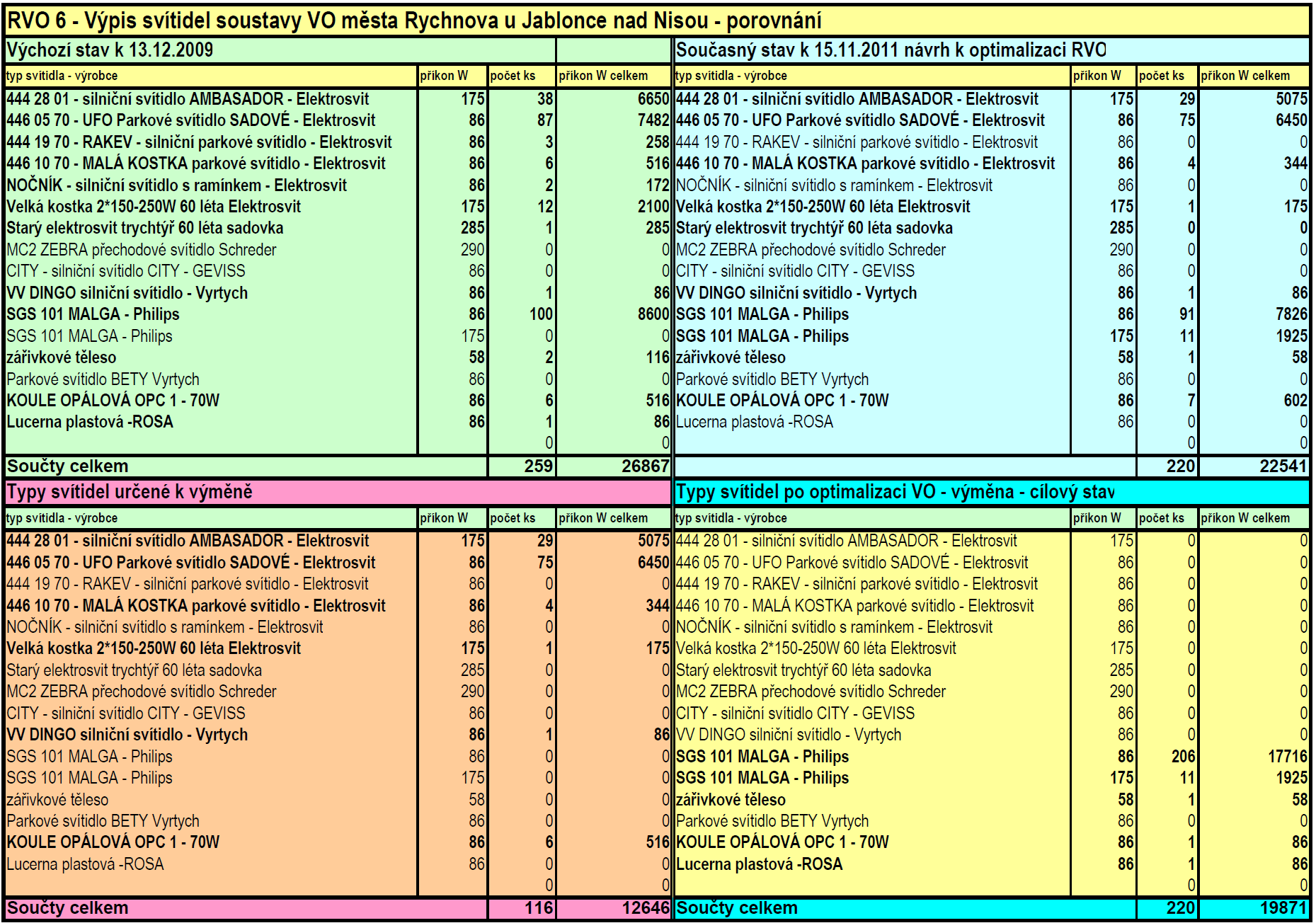

38 Popis navrhnutého vybavení, režimu provozu a ostatních dokumentů na jednotlivých odběrných místech po návrhu optimalizačního řešení je uveden pro každé odběrné místo samostatně viz níže. 38/49

39 39/49

40 40/49

41 41/49

42 42/49

43 43/49

44 44/49

45 Po provedení výměny navrhnutých svítidel se hodnoty na jednotlivých fázích sníží. Při měření byl v provozu stávající nezměněný stav svítidel a světelných zdrojů. Výpis příslušenství zařízení k jednotlivým odběrným místům nového stavu, včetně mapové části je v samostatných přílohách jednotlivých RVO 1 až 7. Po provedení všech navrhnutých a doporučených úpravách na soustavě VO by byl celkový instalovaný příkon celé soustavy VO s počtem 414 svítidel a světelných zdrojů, s regulací 27,798 kw s průměrným příkonem na 1 SM 67,145 W což je o 15,90 kw méně než je stávající stav. Viz tabulka nového výpisu sumarizace VO níže. Vypočtenému novému příkonu soustavy VO města Rychnova odpovídá tato skladba svítidel cílového stavu celkový počet světelných míst 407 ks s celkovým počtem 414 ks svítidel. 45/49

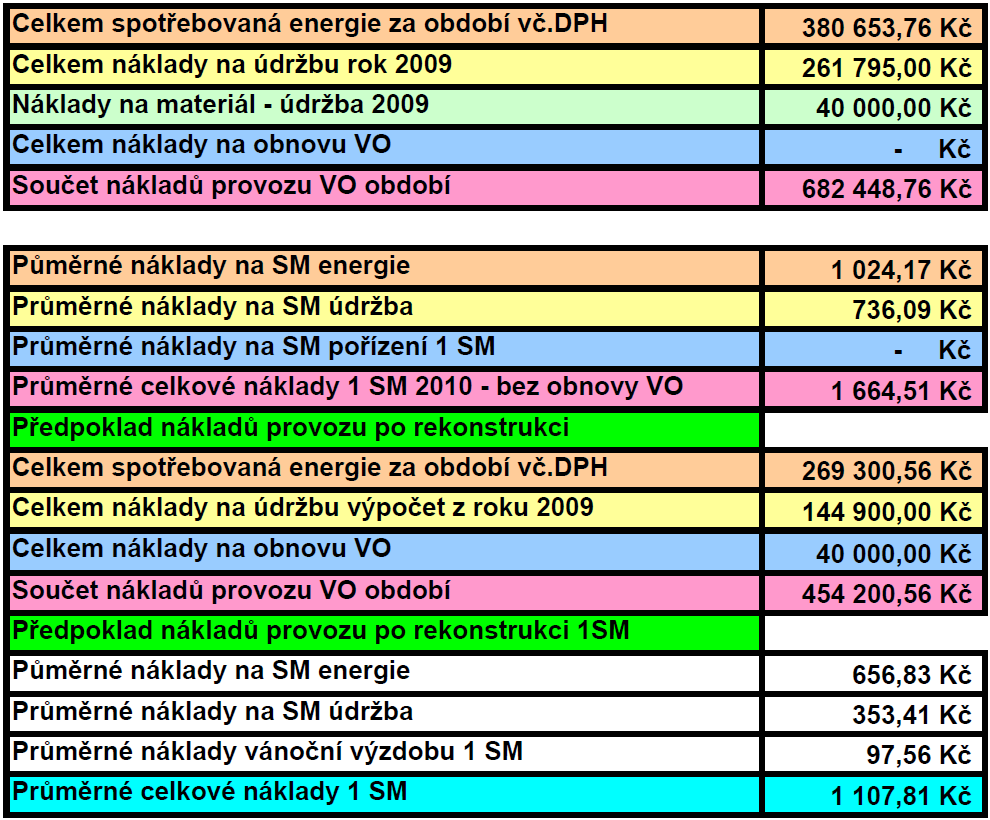

46 Shrnutí stávajících nákladů na provoz a údržbu 404 ks SM a 414 ks svítidel za 1 kalendářní rok. Spotřebovaná el. energie kalendářní rok 2010/11 skutečnost : ,76,-Kč á 1 SM = 919,45,-Kč Náklady na údržbu soustavy VO skutečnost rok 2010: ,00,-Kč á 1 SM = 728,97,-Kč Celkem roční náklady provoz,údržbu ,75,-Kč á 1 SM = 1.648,43,-Kč Z uvedeného výpisu kalkulace spotřeby el.energie na jednotlivých odběrných místech včetně nákladů na údržbu jsou oproti podobným městům srovnatelné. Shrnutí vypočtených nákladů na provoz a údržbu 404 ks SM a 414 ks svítidel za 1 kalendářní rok v cenové úrovni roku 2010 po rekonstrukci. Spotřebovaná el. energie kalendářní rok výpočet : ,00,-Kč á 1 SM = 650,48,-Kč Náklady na údržbu soustavy VO doporučení: ,00,-Kč á 1 SM = 350,00,-Kč Celkem předpoklad ročních nákladů provoz a údržba po rekonstrukci ,00,-Kč á 1 SM = ,48,-Kč Kalkulace spotřeby el.energie na jednotlivých odběrných místech byla provedena na základě dat z pasportu VO a fyzické kontroly zařízení, včetně poskytnutých údajů z fakturace za spotřebovanou el.energii. Náklady na údržbu jsou vyčíslením průměrných doporučených nákladů provozu a údržby 1 SM města po rekonstrukci. Vypočtená roční možná úspora na provozu a údržbě po rekonstrukci soustavy činní v úrovních cen 2010: Úspora plateb za spotřebovanou energii : před ,-Kč po , -Kč úspora ,-Kč Úspora plateb na údržbě zařízení: před ,-Kč po , -Kč úspora ,-Kč Celkové součty a vyčíslení úspor před ,-Kč po , -Kč úspora ,-Kč Předpokládaná vypočtená roční úspora je cca ,-Kč vč.dph Úspora ve finančním vyjádření porovnání plateb za energii stávající soustavy VO a navrhnuté rekonstrukce je: 1 rok provozu = ,-Kč cenová úroveň roku let provozu = ,-Kč 46/49

47 Výstup energetické optimalizace soustavy VO města Rychnova u Jablonce n.n. Porovnáním celkových nákladů na spotřebovanou el.energii, údržbu a náklady na obnovu stávající soustavy VO proti navrhnutému řešení lze konstatovat, že stávající soustava VO je z hlediska provozu a údržby neekonomická. Navržená koncepce výměny části svítidel a nasazení plynulé regulace na dvou RVO Navržené a doporučené kroky k provozně energetické optimalizaci VO Stávající stav soustavy VO Počet světelných bodů 414 ks Počet odběrných míst 7 ks Instalovaný výkon cca 43 kw Průměrný příkon na 1 světelný bod (SB) 105 W/SB Roční spotřeba elektrické energie 149 MWh/rok Roční platby za elektrickou energii (vč.dph): - rok ,- Kč/rok - rok předpoklad ,- Kč/rok Analýza stávajícího stavu 1. Osvětlovací soustava má potenciál energetické optimalizace ve výši 20 25%, to je zřejmé z průměrného příkonu na 1 světelný bod, který je 105 W a kde optimální hodnota je cca W/SB. Možná úspora optimalizací příkonu světelných bodů (tj.obnovou asi 195 ks svítidel) ,- Kč/rok 2. Soustava VO není regulována potenciál možné úspory ,- Kč/rok Potenciál možné úspory na údržbě (výměně světelných zdrojů) ,- Kč/rok Celkový potenciál úspory ,- Kč/rok Návrh energetické a provozní optimalizace Redukovat počet odběrných míst sloučením do RVO a to: 1 odběrné místo částečné sloučení RVO 2, 6 předpokládaný počet SM odběrné místo částečné sloučení RVO 6, 4, 2 předpokládaný počet SM 220 Obnovit část světelných bodů 195 ks výměna svítidel Úspora cca Nasazení regulace napětí na 2 odběrná místa Úspora elektrické energie cca Úspora nákladů na údržbu (prodloužení doby života světelných zdrojů o 100%) cca Úspory předpokládané celkem ,- Kč/rok ,- Kč/rok ,- Kč/rok ,- Kč/rok Investiční náklady Ad.2) Obnova 195 ks světelných bodů Ad.3) Nasazení 2 regulátorů Investice celkem ,- Kč ,- Kč ,- Kč/rok Uvedená cena je včetně montážních prací a DPH v cenách roku V kalkulaci nejsou zahrnuty náklady na propojení jednotlivých odběrných míst hrubý odhad ceny je cca ,-Kč Roční úspory el.energie a nákladů na údržbu Úspora ve finančním vyjádření porovnání plateb za energii stávající soustavy VO a navrhnuté rekonstrukce jsou: Výchozí stav : 1 rok provozu = ,-Kč cenová úroveň roku 2010/ let provozu = ,-Kč 47/49

48 Navržený stav po rekonstrukci: 1 rok provozu = ,-Kč cenová úroveň roku 2010/ let provozu = ,-Kč Z těchto údajů je zřejmé porovnáním ekonomických parametrů stávající soustavy VO a navrhnuté rekonstrukce VO, v úsporách el.energie a běžné údržby velké rozdíly a velký potenciál vnitřní míry návratnosti investovaných finančních prostředků. Předpokládaná roční úspora = ,-Kč cenová úroveň roku 2010/2011 Předpokládaná úspora 15 let = ,-Kč Předpokládaná míra návratnosti vložených finančních prostředků vypočtených z cenové úrovně 2010 a) Jen z úspory el.energie - 8,1 let b) Jen z údržby VO - 32,2 let c) Úspory el.energie a údržby - 6,9 let Závěr Po provedení ekonomického vyhodnocení navrhnutého řešení je možné konstatovat, že uvažovaná rekonstrukce stávajícího veřejného osvětlení je z hlediska finanční návratnosti příznivá a pohybuje se cca na úrovni 6-7 let. Po rekonstrukci dojde k snížení poruchovosti, k zvýšení plošné osvětlenosti a tím i většímu světelnému pokrytí osvětlených komunikací tj. zvýšení pasivní bezpečnosti občanů i majetku. Zejména je třeba poznamenat, že dojde k rovnoměrnému osvětlení průjezdních komunikací, což jsou komunikace s velkým dopravním tokem všech účastníku silničního provozu. Je však nutno upozornit provozovatele - vlastníka, že propočet platí pro navržené technické parametry regulace napětí, ceny svítidel a světelných zdrojů s uvedenými technickými parametry a dále celkové koncepce navržené optimalizace.při změně technických parametrů typu svítidel, způsobu regulace a technických opatření bude nutné vypracovat nový světelně technický propočet pro dané komunikace, související s jinými světelně-technickými parametry svítidel a světelných zdrojů. Zpracovatel vychází z dat světelně technických parametrů dostupných podkladů daných výrobci, dodavatele svítidel a světelných zdrojů, včetně regulátorů napětí. Životnost projektu je dána životností svítidel, kde se uvažuje s dobou života 15 let u svítidel a se střední dobou životnosti výbojek 6 let. U regulátorů napětí s garantovanou dobou bezporuchového provozu 5 let. Doporučené financování projektu Navrženou energetickou optimalizaci soustavy VO obce Josefův Důl doporučujeme financovat splátkově z úspor - formou EPC (Energy Performance Contracting) s dobou financování (a mírou návratnosti) 6 7 roků Na základě poptávkového řízení u jednotlivých dodavatelů předpokládané realizace návrhu řešení nového stavu soustavy VO, dále vyhodnocení doručených nabídek obeslaných firem, si dovolujeme doporučit společnost AKTE Zlín s.r.o. nebo ELTODO Citelum s.r.o., jako nejvhodnější dodavatele realizace projektu. Tyto firmy se nabídly, že celý projekt profinancují formou EPC. Reference o firmě AKTE,včetně nasazení regulátorů napětí v různých městech získáte na odkazu nebo na odkazu Na tomto odkazu jsou automaticky ukládána data z instalovaného rozváděče RVO REVERBERI STP 26 ve městě Havířov. Výstup sledovaných dat tohoto RVO si můžete prohlednout na odkazu stránek Nebo dotazem na městském úřadě Harrachova kde byla celá soustava VO kompletně zrekonstruována a uvedena do zkušebního provozu , včetně regulace napětí pomocí regulátorů RAVERBERI. Tento dokument je připraven pro jednání zastupitelstva města Rychnova u Jablonce n.n. a následné schválení řešení předložené Energetické a provozní optimalizace energetický management soustavy veřejného osvětlení. V případě schválení této koncepce zastupitelstvem města, bude město vlastnit a provozovat moderní a ekonomickou soustavu VO a tím velice přispěje k snížení šíření rušivého světla. Navržený a zrealizovaný nový stav bude mít významný vliv na 48/49

49 omezení rušivého světla, případné stížností občanů, biologů, ekologů, astronomů, popřípadě jiných skupin v oblasti CHKO Jizerské Hory. Pro Vaše jednání zastupitelstva je možné přednést prezentaci návrhu řešení. Tento dokument by Vám měl posloužit k seznámení se s touto problematikou a zároveň vytvořit prostor pro případné dotazy k navrhnutému řešení. Vypracoval dne 5.prosince 2011 Jiří Tesař ARTMETAL ČECHY s.r.o. 49/49
