1 Moderní správa VO a inteligentní VO Budoucnost již dnes? Hynek Bartík

2 Někteří prodejci slibují úspory i 80% Vypínač spoří 100% 2

3 Minimalizace celkových nákladů co? Co chceme od veřejného osvětlení? Investiční náklady svítidla sloupy světlené zdroje kabeláž Provozní náklady náklady na energie výměna světelných zdrojů opravy svítidel obecná údržba Životnost svítidel plastová / hliníková odolnost proti vandalismu Snadnost údržby Dostatečné parametry Hladina a rovnoměrnost Bezpečnost/komfort/bezpečí Životní prostředí Atmosféra 3

4 Minimalizace celkových nákladů jak? Kvalitní osvětlení s nízkými celkovými náklady Využití moderních světelných zdrojů s vyšší efektivitou Použití moderních svítidel Vysoká optická účinnost možno použít zdroje s nižším příkonem Dostatečné krytí svítidla (IP 65 oproti IP 43 pro stará svítidla) Vysoká životnost Možnost beznářaďové údržby Efektivně usměrňované světlo Přesná a účinná optika svítidla Více světla přímo na osvětlované komunikaci (na osvětlované fasádě, či soše), méně světla v okolí 4

5 Co je nutné také vědět? Platné normy ČSN EN Osvětlení pozemních komunikací - Komunikace jsou rozděleny do tříd osvětlení - Každá třída vyžaduje splnění určitých parametrů (jas / osvětlenost, rovnoměrnost osvětlení apod.) Na použitá svítidla se musí vztahovat vystavené prohlášení o shodě Každé svítidlo má různé vyzařovací charakteristiky - dvě svítidla na první pohled stejná nemusí plnit požadavky stejně Každé řešení soustavy VO je třeba svěřit světelnému technikovi! 5

6 Je cílem snížit náklady na elektřinu, nebo celkové náklady na vlastnictví investice??? Je cílem snížit náklady nebo snížit náklady a zlepšit či zachovat osvětlení??? 6

7 Co je to regulace hladiny veřejného osvětlení? Stmívat neznamená nesvítit Vypínání každého druhého bodu X Vypínání celé soustavy VO X Provozování jen některých míst X U svítidel se dvěma zdroji vypnutí jednoho z nich X Stmívat znamená snížit hladinu osvětlení tak, aby bezpečnost zůstala zachována!

8 Co je to regulace hladiny veřejného osvětlení? Jaké existují možnosti?

9 Autonomní regulace Jednotlivá svítidla nezávisle Zařízení instalováno ve svítidle Pevné nastavení, případně změna nutná v každém svítidla (např. SW pro elektronické předřadníky) Žádný řídící signál, nezměněná infrastruktura Různé způsoby určování doby stmívání 9

10 Nejdelší den v roce Nejkatší den v roce 10

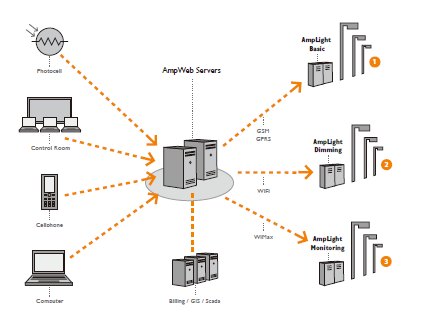

11 Skupinová (centrální) regulace Jak řídit skupiny svítidel - nejčastěji snižováním napětí - Pozor na pracovní intervaly - velké rozdíly v kvalitě provedení - pozor na utajené poplatky (např. SMS) - Některé systémy již inteligentní (řízení ze vzdáleného PC, databázový systém správy VO ) 11

12 Trend 1: Přechod od analogových k digitálním technologiím

13 Trend 2: Nové obchodní modely ve VO Typické modely přerozdělení rizika Riziko Samospráva Tradiční správci Malí Velcí Specializovaný správce (PFI) Specializovaný správce (EPC) HW/SW investice Kč Samospráva Provozní Kč Správce Správce Spotřeba energie kwh Samospráva Samospráva Správce Cena energie Kč Samospráva Trend

14 Trend 3: Inteligentní VO Rostoucí potřeby Více a více měst bude hledat možnosti, jak přesunout své provozní náklady na specializované správce VO Pouze inteligentní systémy budou v budoucnu umožňovat specializovaným správcům modely jako PFI, EPC založené na měření a ověřování, reportování rozsahu servisu, apod. Internetová rozhraní umožní jednotlivým stranám spolupracovat Vzdálená správa VO již rozvinutá ve Velké Británii díky PFI modelům Klesající náklady komponent, rostoucí náklady práce Ceny HW a komunikace budou klesat LED znamenají příklad k digitálním technologiím technologické možnosti + nižší přidané náklady povedou k implementaci inteligence Náklady práce nebudou klesat, výrazný nárůst především v rozvíjejících se zemích Veřejné osvětlení jako součást integrovaných smart grids

15 Řízení jednotlivých svítidel 15

16 Přechod od hloupých k chytrým sítím osvětlení Tradiční správa Osobní inspekce Tým provádí noční fyzicko kontrolu Inteligentní správa Vzdálené monitorování Poruchy jsou automaticky reportovány systémem Mapování a archivování Papírové mapy a záznamy používány k záznamům a řízení aktiv spojených s VO Stejné nastavení hladiny osvětlení Svítidla svítí stejně celou noc Měření na základě odhadu Často je do sítě zapojeno více majitelů a zařízení spotřeba odhadnuta Správa majetku Digitální systém spravuje, zaznamenává a plánuje práce údržby např. minimalizace záboru prostranství. Inteligentní stmívání a nastavování scén Svítidla jsou stmívána v méně frekventované časy nebo naopak provozována na 100% v komplikovaných čtvrtích, apod. Inteligentní měření a účtování Měřící zařízení přesně změří spotřebu energie, uvažuje případné odlišné tarify a přímo fakturuje.

17 Inteligentní systémy VO existují kudy se budou vyvíjet? Dnešní systémy jsou často: uzavřené pro jednoho výrobce postaveny kolem HW vybavení založeny na dalších nákladech: investiční náklady do IT HW i SW náklady na modernizaci IT HW i SW / svítidel? náklady na přenos dat Omezeny maximálním počtem svítidel Jaký je výrobce Vašeho laptopu? Jaký je výrobce Vaší myši? Budoucí systémy řízení a správy VO: Bez ohledu na typ nebo výrobce HW Služba Rychlé inovace nesou rizika musí být na straně poskytovatele Cloud ukládání dat bez ohledu na kvalitu či stáří serverů Jednoduchá integrace, instalace a spuštění systémů

18 Ing. Hynek Bartík místopředseda
