1 Technická dokumentace o Rezy 5-komorových PVC profilu VEKA 2009 Softline AD 70 mm Okna Macek s.r.o., 2009 Zmeny vyhrazeny

2 Naše výrobky jsou vyrobeny z nìmeckých pìtikomorových profilù VEKA. Systémy VEKA Softline AD 70, Topline AD 70, Swingline AD 70 Používáme výhradnì profily tøídy A (tlouš ka pohledových stìn hlavního profilu 3mm). Okenní profily nejsou vyrobeny z recyklátu. Pøedepsaná ocelová výztuž, zesílená pro barevné provedení výrobkù. Originální tìsnìní VEKA - èerná EPDM. Barva bílá RAL Ostatní barvy a døevodekory viz. vzorník VEKA. Koeficienty prostupu tepla: Specifikace výrobkù 2-1 Plastové rámy a køídla: U f=1,4 W/m K (POZOR: hodnota je uvádìna s pøedepsanou ocelovou výztuhou, èasto se chybnì udává bez ocelové výztuže) 2-1 Sklenìná výplò: U g=1,1 W/m K + teplý nerezový rámeèek (4/16/4) 2-1 Celé okno : U w=1,2 W/m K (hodnota vztažena k velikosti okna 1230x 1480) Poèty komor hlavních profilù a koeficienty prostupu tepla platí pro okenní konstrukce.

Pøedepsaná ocelová výztuž, zesílená pro barevné provedení výrobkù. Originální tìsnìní VEKA - èerná EPDM. Barva bílá RAL 9016. Ostatní barvy a døevodekory viz. vzorník VEKA.

3 Jednodílné okno FIX FIX Systém: Jednodílné okno Balkonové dveøe O, S, OS mm (SL)

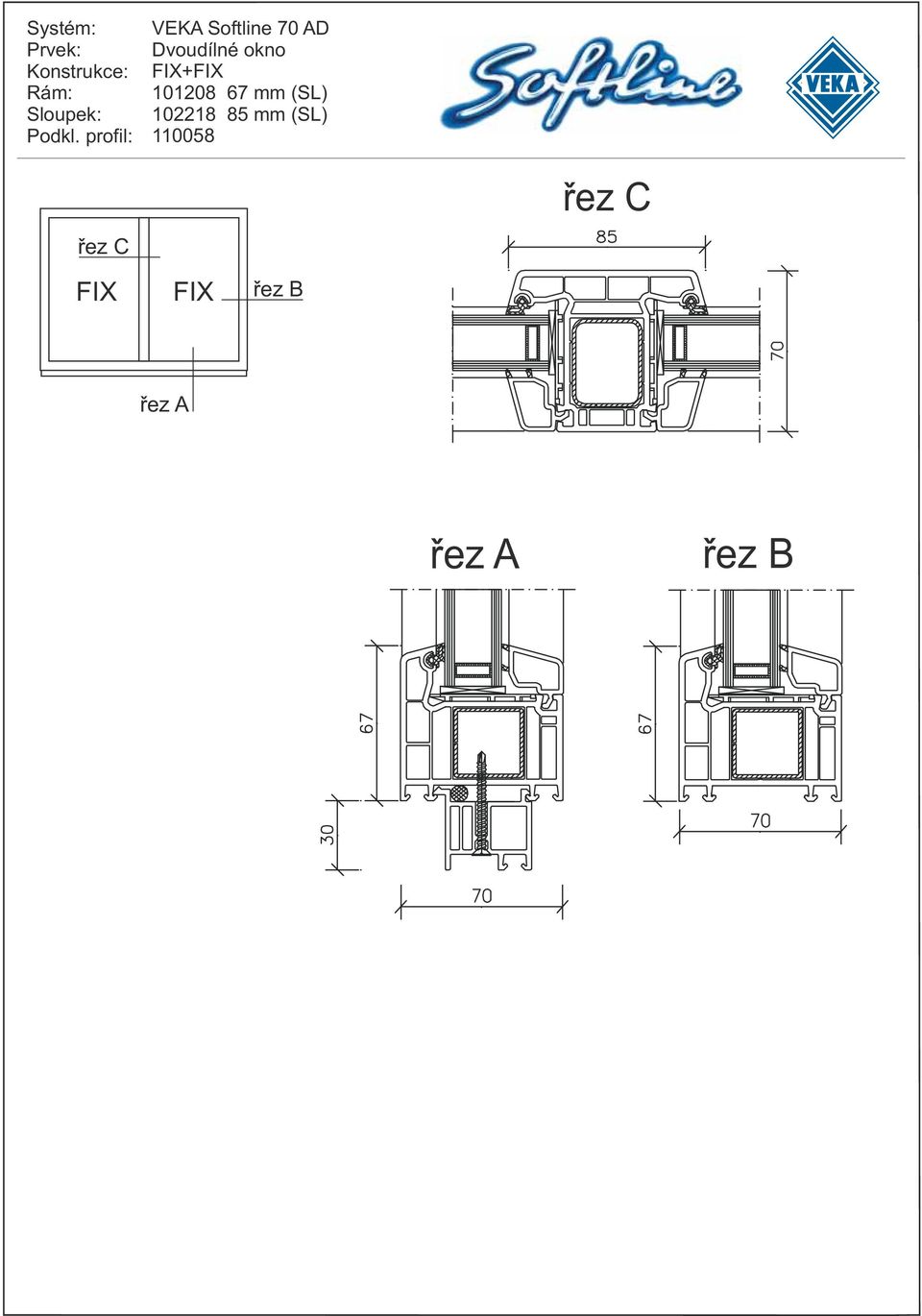

4 Sloupek: Dvoudílné okno FIX+FIX FIX FIX

5 Sloupek: øez E øez D FIX Dvoudílné okno FIX+OS mm (SL) øez E øez D

6 Sloupek: Dvoudílné okno FIX/OS mm (SL) FIX øez D øez D

7 Sloupek: Dvoudílné okno S/OS mm (SL)

8 Štulp: Dvoudílné okno Dvoudílné balkonové dveøe O-OS (štulp) mm (SL) mm

9 Sloupek: Dvoudílné okno O+OS (sloupek) mm (SL)

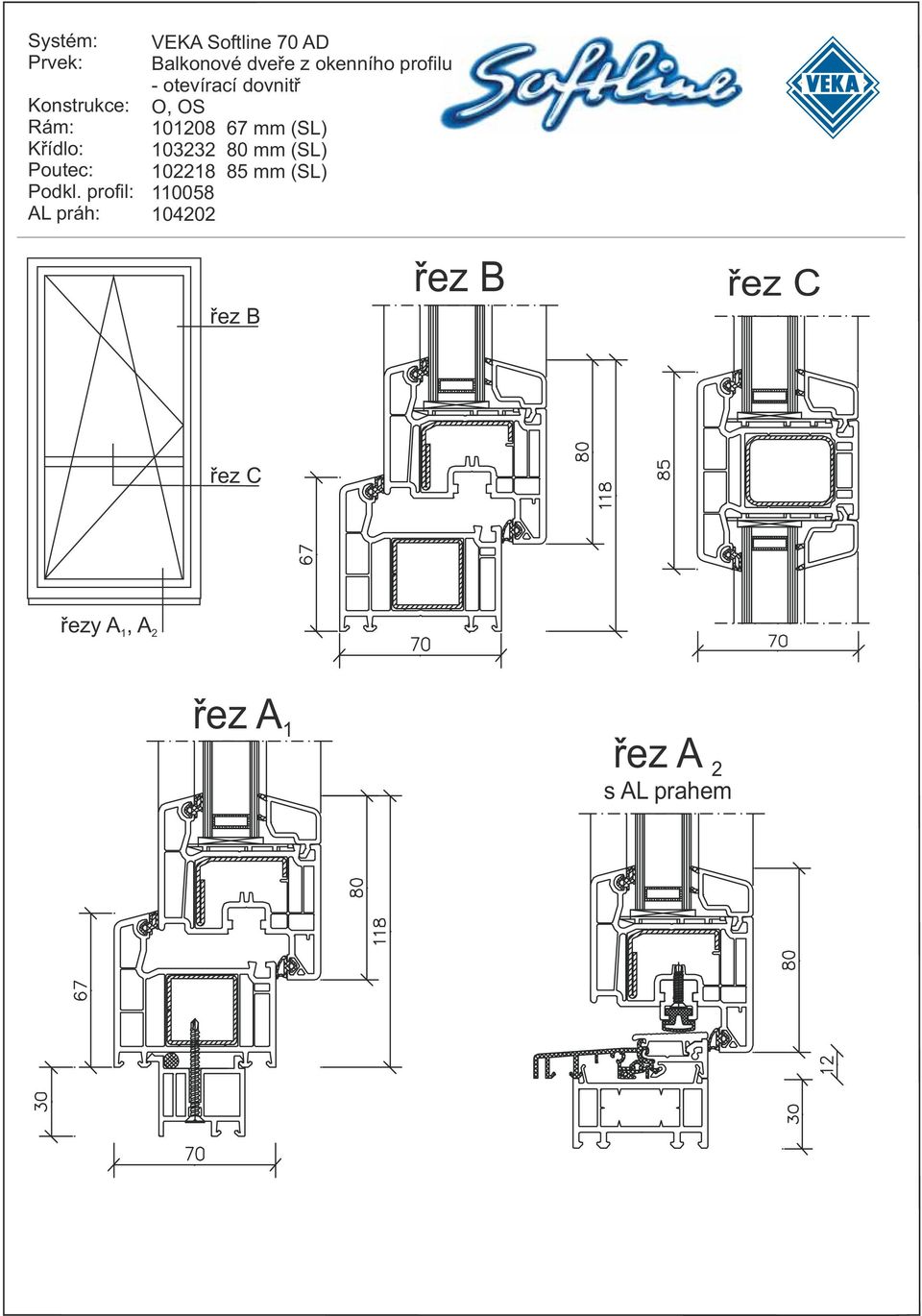

10 Poutec: AL práh: Balkonové dveøe z okenního profilu - otevírací dovnitø O, OS mm (SL) øezy A 1, A s AL prahem

11 Poutec: AL práh: Balkonové dveøe - otevírací dovnitø O, OS mm (SL) øezy A, A s AL prahem

12 Sloupek: AL práh: Balkonové dveøe - otevírací ven O mm (SL) øezy A, A s AL prahem

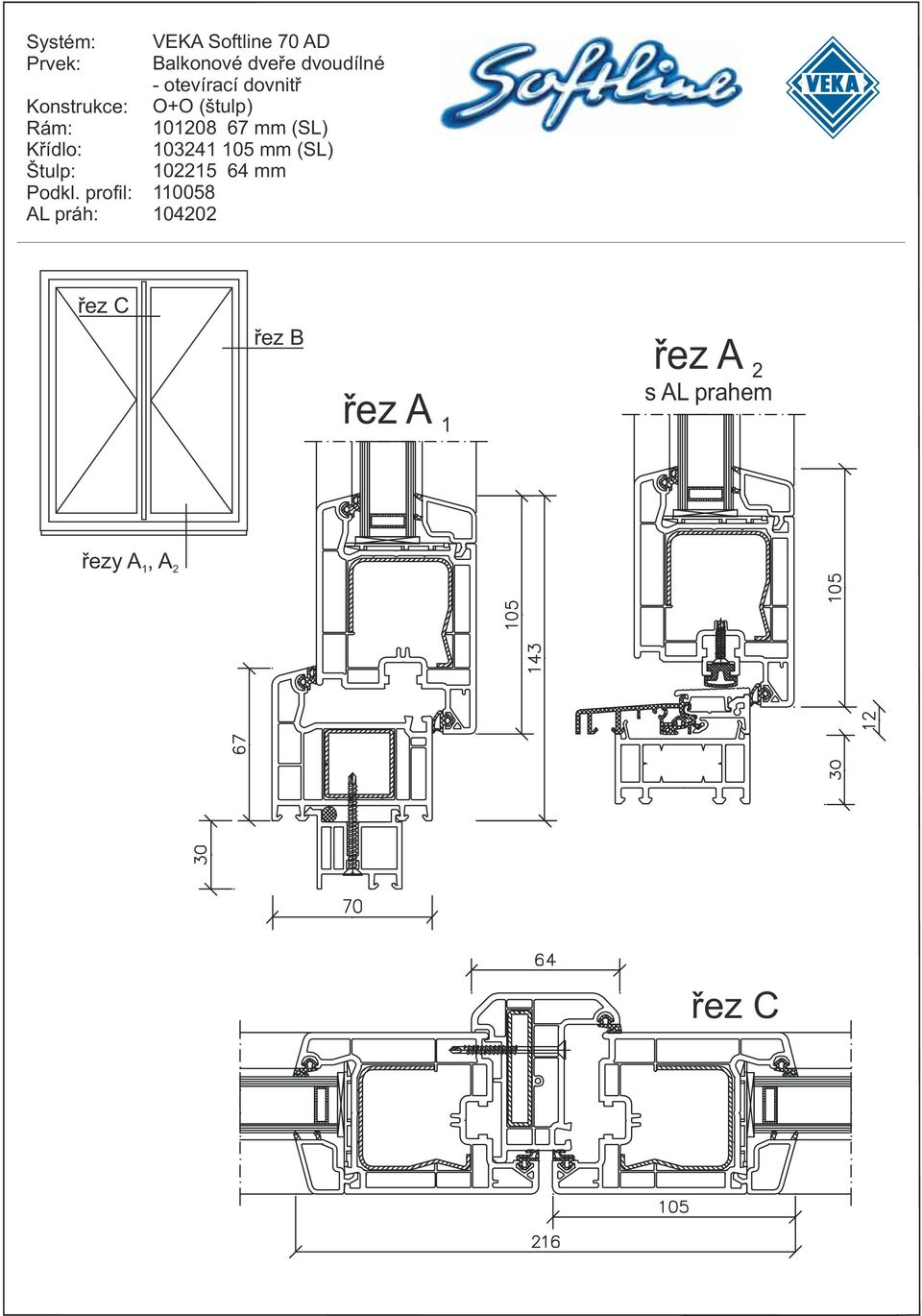

13 Štulp: AL práh: Balkonové dveøe dvoudílné - otevírací dovnitø O+O (štulp) mm (SL) mm s AL prahem øezy A, A 1 2

14 Poutec: AL práh: Vchodové dveøe - otevírací dovnitø O mm (SL) mm (SL)

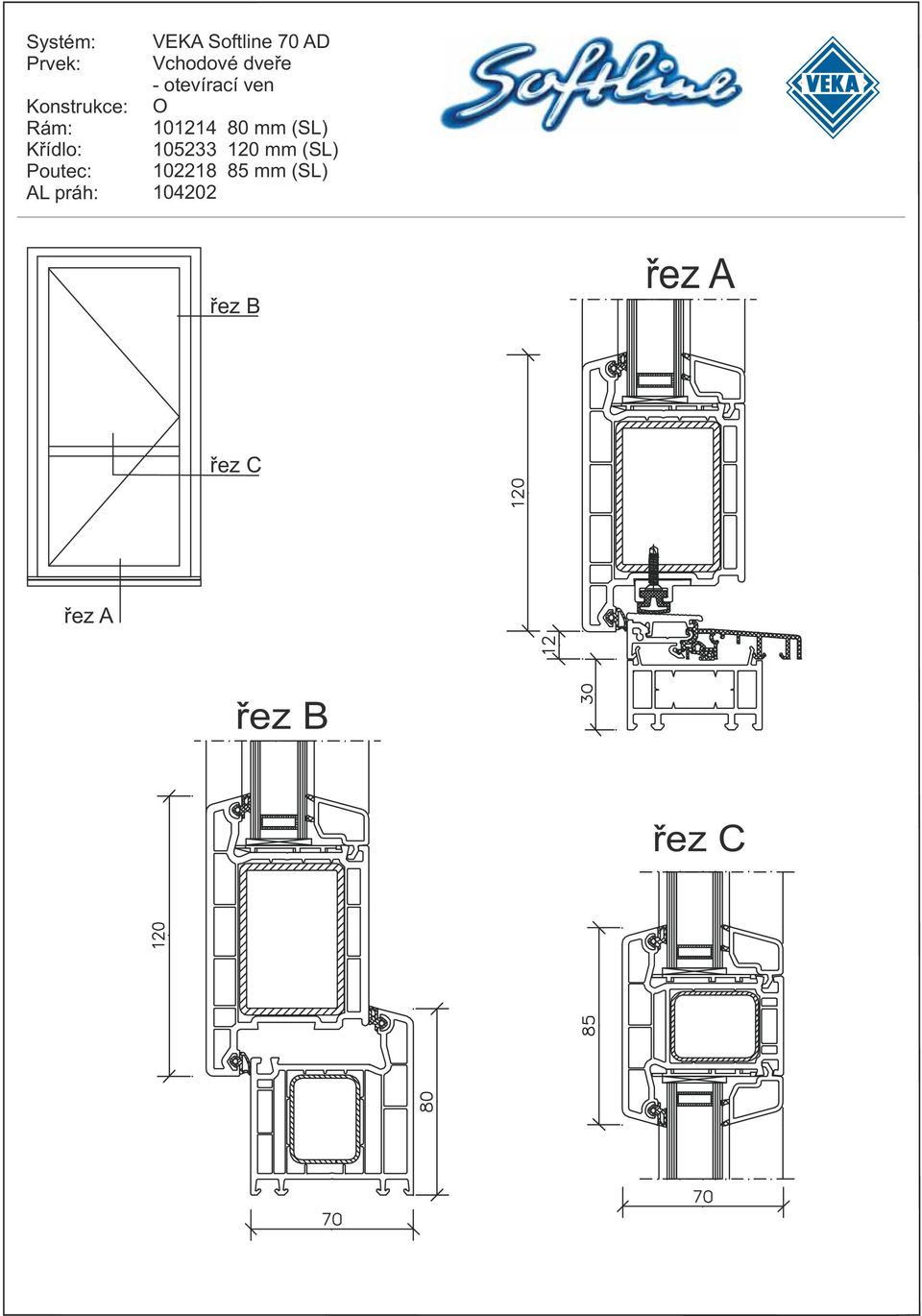

15 Poutec: AL práh: Vchodové dveøe - otevírací ven O mm (SL) mm (SL)

16 Štulp: AL práh: Vchodové dveøe dvoukøídlé - otevírací dovnitø O+O (štulp) mm (SL) mm (SL) mm

17 Poutec: AL práh: Vchodové dveøe - otevírací dovnitø + boèní svìtlík O + FIX mm (SL) dveøní okenní mm (SL) øez F øez D øez F øez G øez D Poznámka: - Uvedená dokumentace principiálnì platí (pøi použití jiných profilù) také pro vstupní dveøe otevíravé VEN a pro øadu Topline. - U rámu boèního FIXu je ve standardu použit profil o výšce 67 mm, na pøání a za pøíplatek je možné použít rám o výšce 80 mm. - U spojení dveøí a pevné èásti je možno použít pouze spojení (statik) s pøedsazeným profilem uvedené v øezu D. Pozor: U vstupních dveøí nelze sladit výšku køídla s výškou rámu pevné èásti (FIX). Rám FIXu bude vždy níže než køídlo dveøí! øez E øez E øez E øez F na pøání na pøání na pøání øez D øez G

- U rámu boèního FIXu je ve standardu použit profil o výšce 67 mm, na pøání a za pøíplatek je možné použít rám o výšce 80 mm.

18 Spojka: Statik: krytka velká krytka malá výztuha Poznámka: toto spojení se používá také u vchodových dveøí

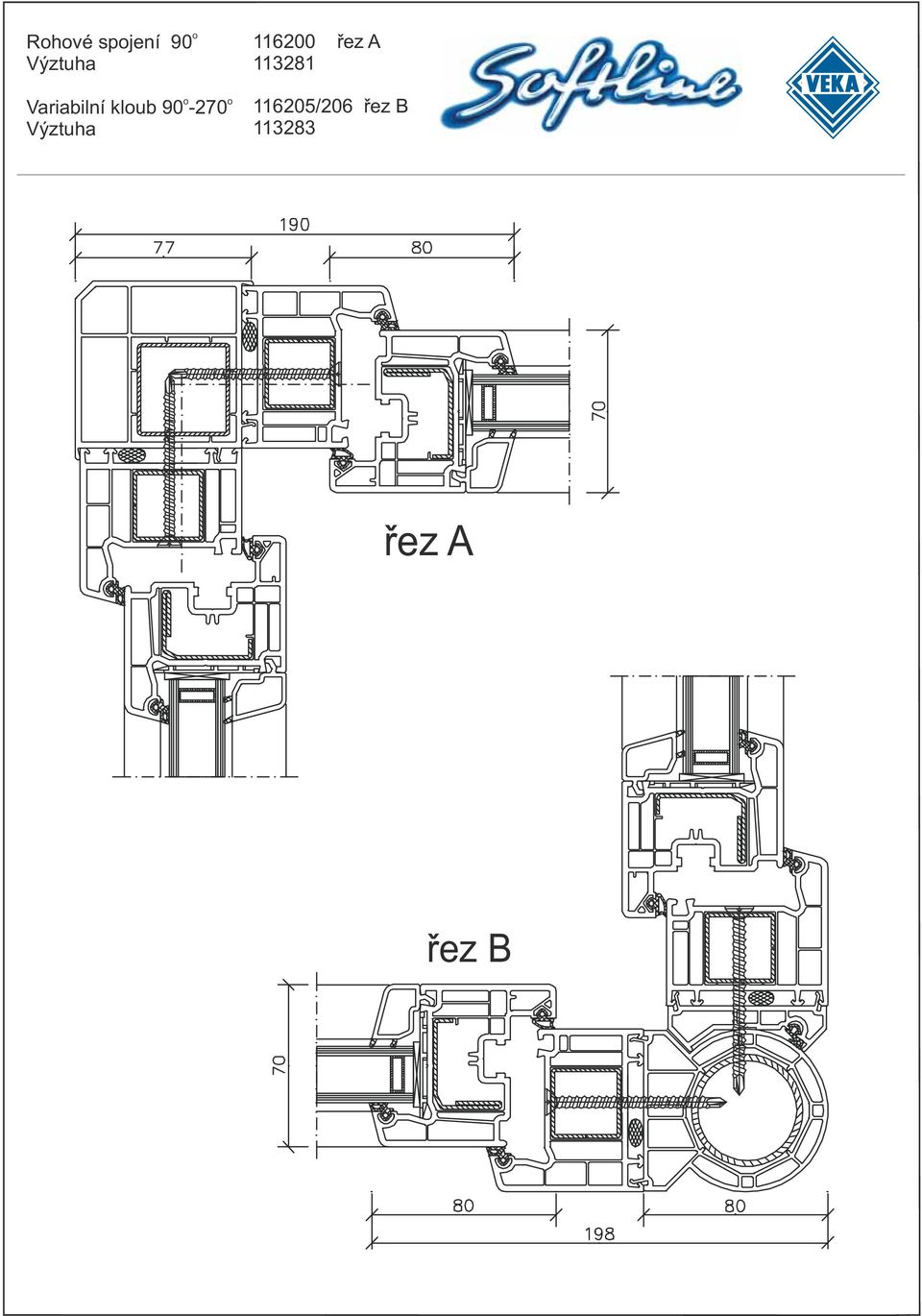

19 o Rohové spojení 90 Výztuha o o Variabilní kloub Výztuha /

20 o Rohové spojení 135 T profil Výztuha o Rohové spojení 150 T profil Výztuha

21 Rozšíøení 15 mm Rozšíøení 30 mm Rozšíøení 45 mm Rozšíøení 100 mm Rozšíøení 250 mm øez D øez E øez D øez E Pøíklad použití rozšiøovacího profilu:
