Cetris- Přístavba výrobní haly

Transkript

1 Datum: Zpracovatel: Dušan Lebiedzik

2 Obsah Cetris- Přístavba výrobní haly Titulní strana projektu 1 Obsah 2 Kusovník svítidel 3 Přístavba 300 lx Shrnutí 4 Svítidla (situační plán) 5 Ztvárnění 3D 6 Renderování nepravými barvami 7 Přístavba 300 lx (LED) Shrnutí 8 Svítidla (situační plán) 9 Strana 2

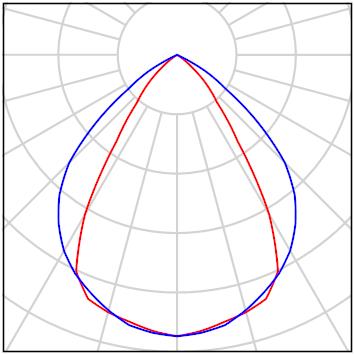

3 Cetris- Přístavba výrobní haly / Kusovník svítidel 12 ks ELEKTRO-LUMEN DEIMO CX 454 Průmyslové, lakovaný ocel. plech, závěs, leštěný reflektor, MIRO 4, bezpečnostní tvrzené sklo C. výrobku: DEIMO CX 454 Světelný tok (Svítidlo): lm Světelný tok (Zdroje:): lm Výkon svítidla: W Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Osazení: 4 x HO 54W/840 (Opravný faktor 1.000). Obrázek svítidla najdete v našem katalogu svítidel. 9 ks ELEKTRO-LUMEN SURYA-4 CX 26k0 840 Průmyslové LED svítidlo s krycím sklem a MIRO reflektorem C. výrobku: SURYA-4 CX 26k0 840 Světelný tok (Svítidlo): lm Světelný tok (Zdroje:): lm Výkon svítidla: W Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Osazení: 416 x LED (Opravný faktor 1.000). Obrázek svítidla najdete v našem katalogu svítidel. Strana 3

4 Přístavba 300 lx / Shrnutí Výška místnosti: m, Montážní výška: m, Činitel údržby: 0.72 Hodnoty v Lux, Měřítko 1:628 Plocha [%] E m [lx] E min [lx] E max [lx] E min / E m Uživatelská úroveň / Podlaha Strop Stěny (4) / Uživatelská úroveň: Výška: Rastr: Okrajová zóna: m 3 x 17 Body m Kusovník svítidel Č. ks Označení (Opravný faktor) (Svítidlo) [lm] (Zdroje:) [lm] P [W] 1 12 ELEKTRO-LUMEN DEIMO CX 454 Průmyslové, lakovaný ocel. plech, závěs, leštěný reflektor, MIRO 4, bezpečnostní tvrzené sklo (1.000) Specifický příkon: 9.20 W/m² = 2.63 W/m²/100 lx (Základní plocha: m²) Celkem: Celkem: Strana 4

5 Přístavba 300 lx / Svítidla (situační plán) Měřítko 1 : 331 Kusovník svítidel Č. ks Označení 1 12 ELEKTRO-LUMEN DEIMO CX 454 Průmyslové, lakovaný ocel. plech, závěs, leštěný reflektor, MIRO 4, bezpečnostní tvrzené sklo Strana 5

6 Přístavba 300 lx / Ztvárnění 3D Strana 6

7 Přístavba 300 lx / Renderování nepravými barvami Strana 7

8 Přístavba 300 lx (LED) / Shrnutí Výška místnosti: m, Montážní výška: m, Činitel údržby: 0.75 Hodnoty v Lux, Měřítko 1:628 Plocha [%] E m [lx] E min [lx] E max [lx] E min / E m Uživatelská úroveň / Podlaha Strop Stěny (4) / Uživatelská úroveň: Výška: Rastr: Okrajová zóna: m 3 x 17 Body m Kusovník svítidel Č. ks Označení (Opravný faktor) (Svítidlo) [lm] (Zdroje:) [lm] P [W] 1 9 ELEKTRO-LUMEN SURYA-4 CX 26k0 840 Průmyslové LED svítidlo s krycím sklem a MIRO reflektorem (1.000) Specifický příkon: 5.21 W/m² = 1.52 W/m²/100 lx (Základní plocha: m²) Celkem: Celkem: Strana 8

9 Přístavba 300 lx (LED) / Svítidla (situační plán) Měřítko 1 : 331 Kusovník svítidel Č. ks Označení 1 9 ELEKTRO-LUMEN SURYA-4 CX 26k0 840 Průmyslové LED svítidlo s krycím sklem a MIRO reflektorem Strana 9
