1 Zpracovatelská firma: LED lighting s.r.o. Viničná Slovenský Grob Slovenská republika Náměstí republiky Název stavby Sereď Slovenská republika Počet stran 4 Počet příloh 2 Datum měření Zpracovatel LED lighting s.r.o. Datum zpracování

Viničná 26 900 26 Slovenský Grob Slovenská republika Náměstí

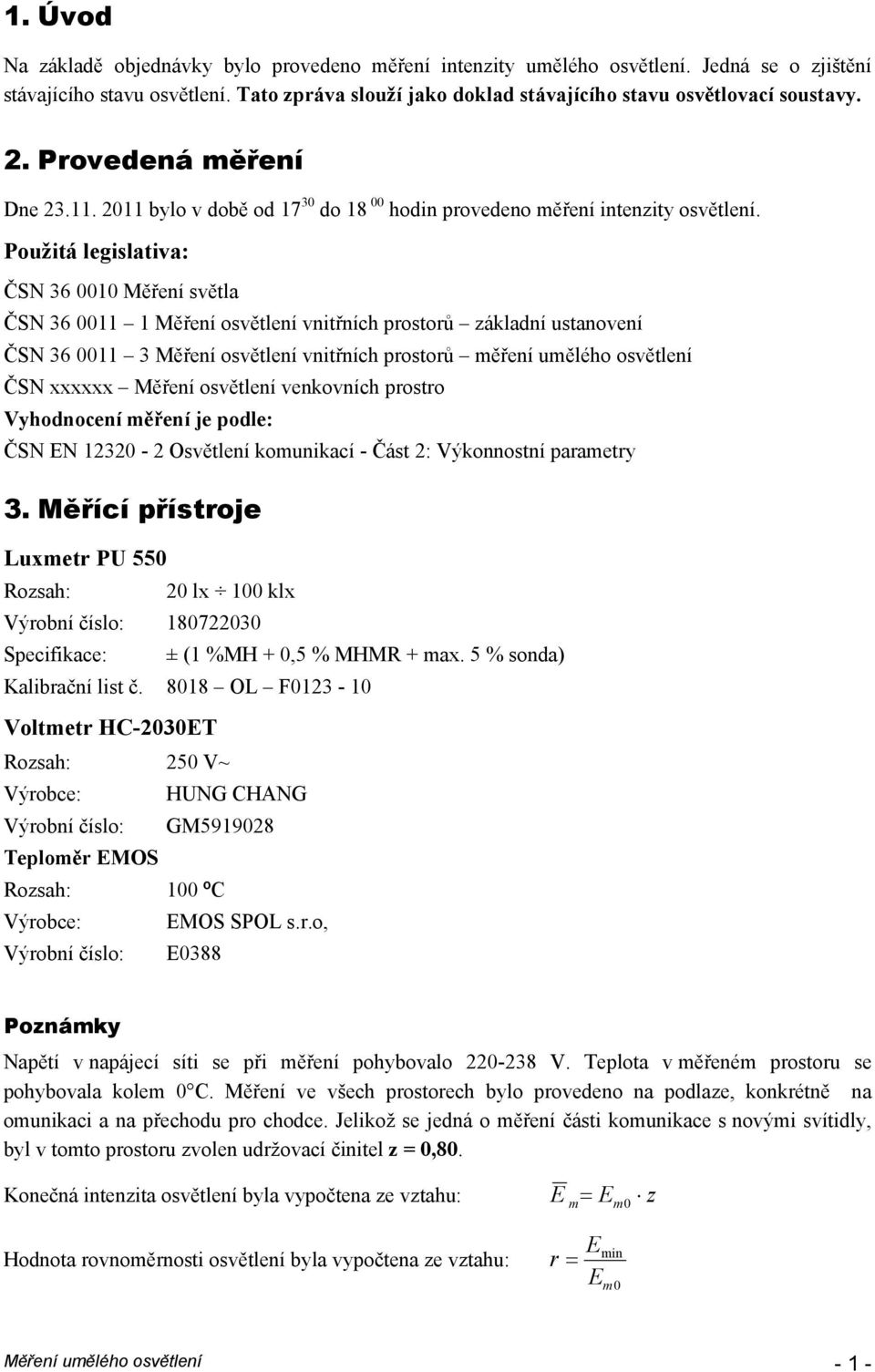

2 1. Úvod Na základě objednávky bylo provedeno měření intenzity umělého osvětlení. Jedná se o zjištění stávajícího stavu osvětlení. Tato zpráva slouží jako doklad stávajícího stavu osvětlovací soustavy. 2. Provedená měření Dne bylo v době od do hodin provedeno měření intenzity osvětlení. Použitá legislativa: ČSN Měření světla ČSN Měření osvětlení vnitřních prostorů základní ustanovení ČSN Měření osvětlení vnitřních prostorů měření umělého osvětlení ČSN xxxxxx Měření osvětlení venkovních prostro Vyhodnocení měření je podle: ČSN EN Osvětlení komunikací - Část 2: Výkonnostní parametry 3. Měřící přístroje Luxmetr PU 550 Rozsah: 20 lx 100 klx Výrobní číslo: Specifikace: ± (1 %MH + 0,5 % MHMR + max. 5 % sonda) Kalibrační list č OL F Voltmetr HC-2030ET Rozsah: 250 V~ Výrobce: HUNG CHANG Výrobní číslo: GM Teploměr EMOS Rozsah: 100 ºC Výrobce: EMOS SPOL s.r.o, Výrobní číslo: E0388 Poznámky Napětí v napájecí síti se při měření pohybovalo V. Teplota v měřeném prostoru se pohybovala kolem 0 C. Měření ve všech prostorech bylo provedeno na podlaze, konkrétně na omunikaci a na přechodu pro chodce. Jelikož se jedná o měření části komunikace s novými svítidly, byl v tomto prostoru zvolen udržovací činitel z = 0,80. Konečná intenzita osvětlení byla vypočtena ze vztahu: Hodnota rovnoměrnosti osvětlení byla vypočtena ze vztahu: E m E r Em0 min E m 0 z - 1 -

Použitá legislativa: ČSN 36 0010 Měření světla ČSN 36 0011 1 Měření osvětlení vnitřních prostorů základní ustanovení ČSN 36 0011 3 Měření osvětlení vnitřních prostorů měření umělého osvětlení ČSN

3 Místností, rozmístění svítidel a kontrolních bodů jsou uvedeny v přílohách. Naměřené hodnoty intenzity osvětlení v jednotlivých bodech se nacházejí v příloze v tabulkách. V příloze výkresu jsou hvězdičkou * označeny měřené body a šipkou znázorněn směr pohledu při měření. K měření byly vybrány relevantní části komunikace, reps. části právě zrekonstruované. V místnostech byly vybrány části prostorů s přihlédnutím na možnou nejhorší osvětlenost. Platí osvětlenost dle normy pro vnitřní prostory. Tabulka 1: Použité světelné zdroje a svítidla Použité světelné zdroje 18ks výkonnových LED Použitá svítidla Svítidla venkovní, uliční, se speciální uliční optikou se dvojitou asymetrií, v krytí IP65 s příkonem 60W 4. Naměřené hodnoty a výsledky Všechna svítidla byla osazena funkčními světelnými zdroji a byla v provozu min. hodinu před samotným měřením. Bylo uvažováno s odchylkou a chybou měření 10%, což již je ve v Tabulce 2 Výsledné hodnoty měření zahrnuto. Komunikace byla zařazena do Třídy komunikace ME3b, dle toho se odvíjí i požadované hodnoty: Třída Jas povrchu vozovky pro případ suchého povrchu Omezující oslnění Osvětlení okolí L v cd/m 2 [nejmenší udržovaná hodnota] U 0 [nejmenší hodnota] U l [nejmenší hodnota] TI v % a [největší hodnota] SR b [nejmenší hodnota] ME1 2,0 0,4 0,7 10 0,5 ME2 1,5 0,4 0,7 10 0,5 ME3a 1,0 0,4 0,7 15 0,5 ME3b 1,0 0,4 0,6 15 0,5 ME3c 1,0 0,4 0,5 15 0,5 ME4a 0,75 0,4 0,6 15 0,5 ME4b 0,75 0,4 0,5 15 0,5 ME5 0,5 0,35 0,4 15 0,5 ME6 0,3 0,35 0,4 15 žádný požadavek a Zvýšení prahového přírůstku o 5 procentních bodů lze připustit v případech, kde jsou použity světelné zdroje s nízkým jasem. b Toto kritérium lze uplatnit jedině tam, kde nejsou žádné dopravní oblasti přiléhající k vozovce s vlastními požadavky

V místnostech byly vybrány části prostorů s přihlédnutím na možnou nejhorší osvětlenost. Platí osvětlenost dle normy 13201-2 pro vnitřní prostory.

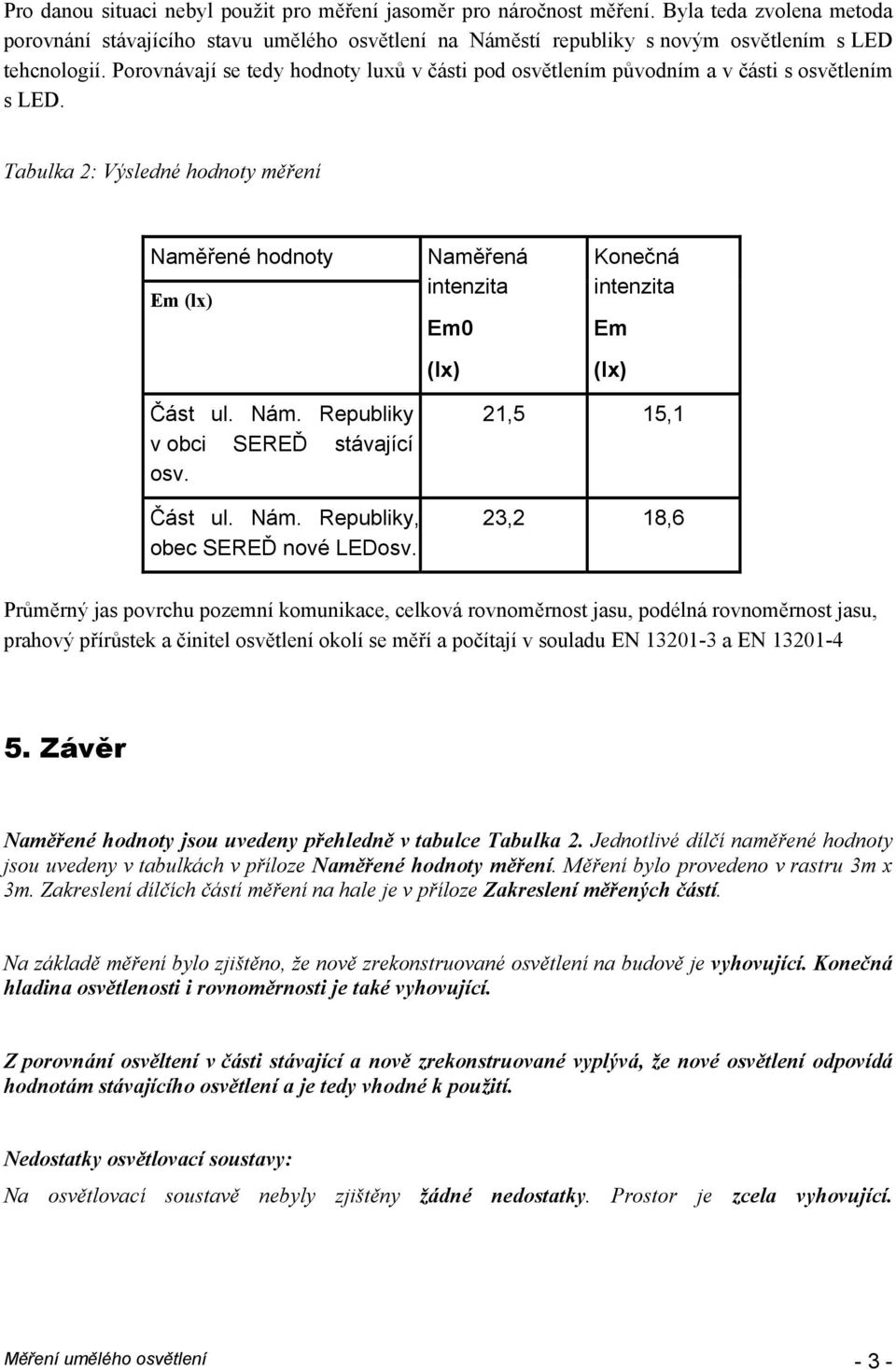

4 Pro danou situaci nebyl použit pro měření jasoměr pro náročnost měření. Byla teda zvolena metoda porovnání stávajícího stavu umělého osvětlení na Náměstí republiky s novým osvětlením s LED tehcnologií. Porovnávají se tedy hodnoty luxů v části pod osvětlením původním a v části s osvětlením s LED. Tabulka 2: Výsledné hodnoty měření Naměřené hodnoty Em (lx) Naměřená intenzita Em0 (lx) Konečná intenzita Em (lx) Část ul. Nám. Republiky v obci SEREĎ stávající osv. Část ul. Nám. Republiky, obec SEREĎ nové LEDosv. 21,5 15,1 23,2 18,6 Průměrný jas povrchu pozemní komunikace, celková rovnoměrnost jasu, podélná rovnoměrnost jasu, prahový přírůstek a činitel osvětlení okolí se měří a počítají v souladu EN a EN Závěr Naměřené hodnoty jsou uvedeny přehledně v tabulce Tabulka 2. Jednotlivé dílčí naměřené hodnoty jsou uvedeny v tabulkách v příloze Naměřené hodnoty měření. Měření bylo provedeno v rastru 3m x 3m. Zakreslení dílčích částí měření na hale je v příloze Zakreslení měřených částí. Na základě měření bylo zjištěno, že nově zrekonstruované osvětlení na budově je vyhovující. Konečná hladina osvětlenosti i rovnoměrnosti je také vyhovující. Z porovnání osvěltení v části stávající a nově zrekonstruované vyplývá, že nové osvětlení odpovídá hodnotám stávajícího osvětlení a je tedy vhodné k použití. Nedostatky osvětlovací soustavy: Na osvětlovací soustavě nebyly zjištěny žádné nedostatky. Prostor je zcela vyhovující

Porovnávají se tedy hodnoty luxů v části pod osvětlením původním a v části s osvětlením s LED.

5 Přílohová část

6 NAMĚŘENÉ HODNOTY MĚŘENÍ Naměřené hodnoty u stávající soustavy 15,6 19,6 19,7 13,3 9,6 20,1 20,5 21,3 17,5 16,3 21,4 26,5 29,3 28,6 17,6 27, ,5 32,5 14,5 Naměřené hodnoty u nové zrekonstruované soustavy (LED VO) 17, ,1 15,3 11,5 21, ,9 18,5 18,2 23,5 28,5 32,4 27,8 19,8 28, ,5 34,5 16,5 MAPA MĚŘENÉ ČÁSTI

Naměřené hodnoty u nové zrekonstruované soustavy (LED VO) 17,8 21 21,1 15,3 11,5
