Karlovy Vary-osvětlení přechodu na ul. Kpt- Jaroše

Rozměr: px

Začít zobrazení ze stránky:

Download "Karlovy Vary-osvětlení přechodu na ul. Kpt- Jaroše"

Tomáš Netrval
před 5 lety
Počet zobrazení:

1 Datum: Zpracovatel: Aleš Hlaváček

2 Obsah Titulní strana projektu 1 Obsah 2 Přechod 8x4m Plánovací údaje 3 Kusovník svítidel 4 Objekty (situacní plán) 5 Výpočtový rastr (seznam souřadnic) 6 Ztvárnění 3D 7 Renderování nepravými barvami 8 Venkovní plochy Základní prostor Shrnutí 9 Hodnotový graf (E, vertikálně) 10 Doplňkový prostor-neprodloužený Shrnutí 11 Hodnotový graf (E, vertikálně) 12 Doplňkový prostor-neprodloužený Shrnutí 13 Hodnotový graf (E, vertikálně) 14 Strana 2

3 Přechod 8x4m / Plánovací údaje Činitel údržby: 0.70, ULR/ FHS Inst.: 0.0% Měřítko 1:215 Popis projektu: Vzorový výpočet osvětlení je zpracován v souladu s TKP 15: Osvětlení pozemních komunikací. Ve výpočtu je uvažováno s přechodem o délce 8m a šířce 4m. Osvětlení přechodu je navrženo pro komunikaci osvětlenou na průměrný jas od 0,75 do 1 cd.m (třída osvětlení M4 dle ČSN EN 13201). Kusovník svítidel Č. ks Označení (Opravný faktor) F (Svítidlo) [lm] F (Zdroje:) [lm] P [W] 1 2 TERRIS CONTURA DA W788RN15 (Typ 1)* (1.000) *Pozměněné technické údaje Celkem: Celkem: Strana 3

4 Přechod 8x4m / Kusovník svítidel 2 ks TERRIS CONTURA DA W788RN15 (Typ 1) C. výrobku: Světelný tok (Svítidlo): lm Světelný tok (Zdroje:): lm Výkon svítidla: 86.0 W Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Osazení: 1 x COBS22 DA120 (Opravný faktor 1.000). Obrázek svítidla najdete v našem katalogu svítidel. Strana 4

5 Přechod 8x4m / Objekty (situacní plán) Měřítko 1 : 215 Lista detaliczna obiektów Č. ks Označení 1 2 Sloup 6m 2 2 Výložník 2m Strana 5

6 Přechod 8x4m / Výpočtový rastr (seznam souřadnic) Měřítko 1 : 215 Seznam výpočtových rastrů Č. Označení Pozice [m] Velikost [m] Rotace [ ] X Y Z D Š X Y Z 1 Základní prostor Doplňkový prostor-neprodloužený Doplňkový prostor-neprodloužený Strana 6

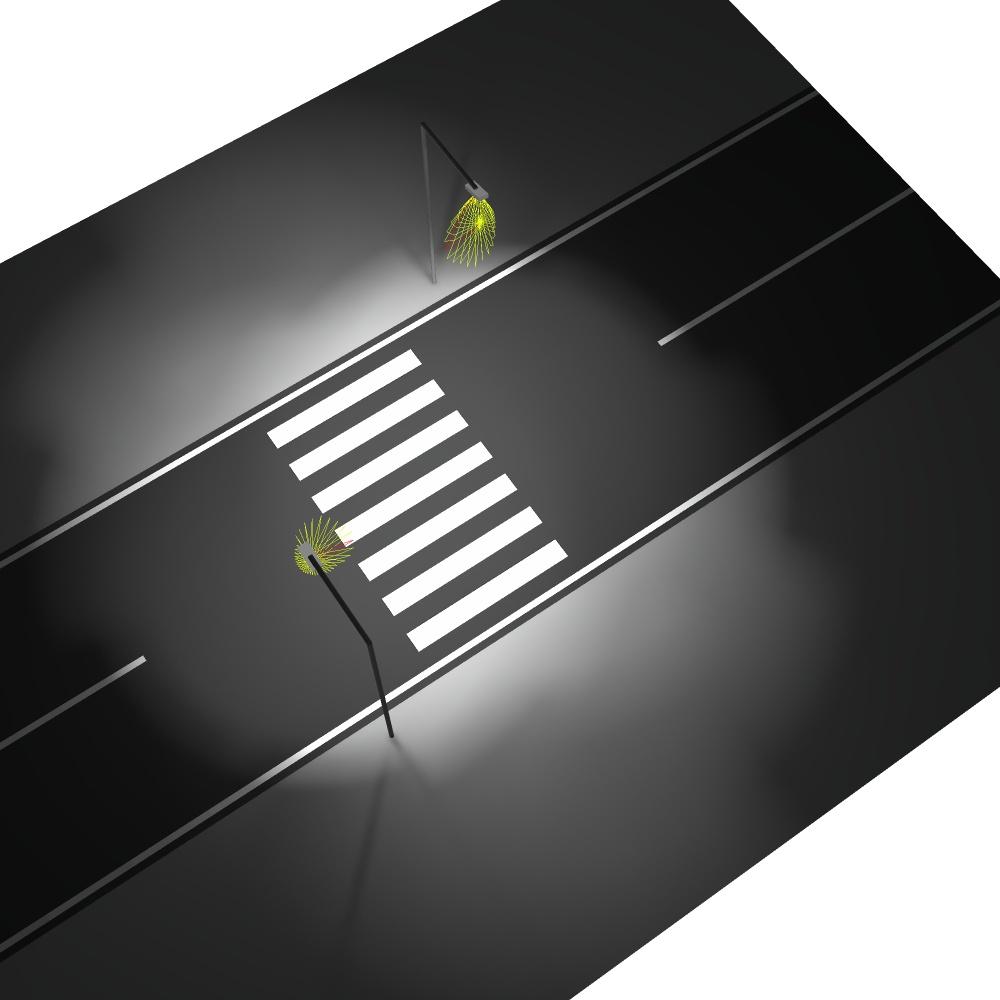

7 Přechod 8x4m / Ztvárnění 3D Strana 7

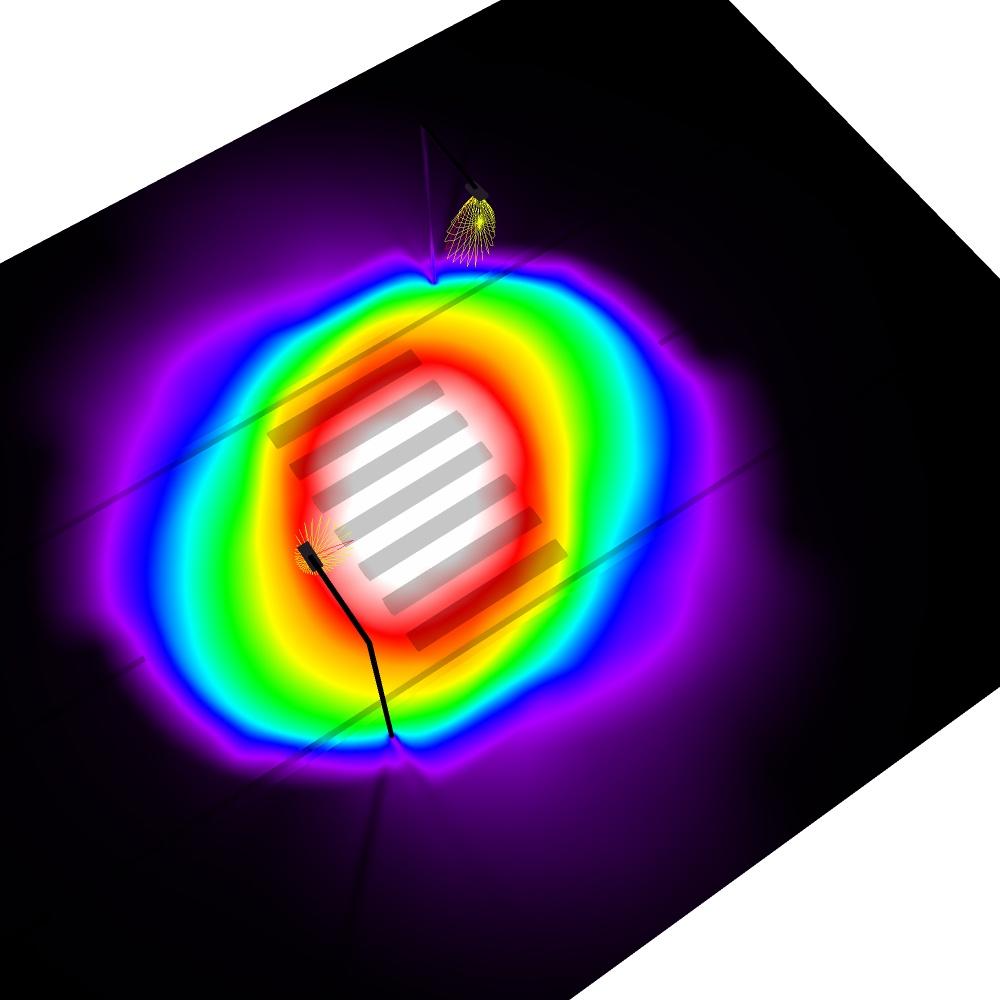

8 Přechod 8x4m / Renderování nepravými barvami Strana 8

9 Přechod 8x4m / Základní prostor / Shrnutí Pozice: ( m, m, m) Velikost: (4.000 m, m) Rotace: (0.0, 0.0, 0.0 ) Typ: Běžný, Rastr: 3 x 6 Body Měřítko 1 : 215 Přehled výsledků Č. Typ E m [lx] E max / E m E min / E max E h m /E m V [m] Kamera 1 vertikální, / / E h m /E m = Poměr mezi střední horizontální a vertikální intenzitou osvětlení, V = Výška měření Strana 9

10 Přechod 8x4m / Základní prostor / Hodnotový graf (E, vertikálně) Poloha plochy ve venkovní scéně: Označený bod: ( m, m, m) Hodnoty v Lux, Měřítko 1 : 65 Rastr: 3 x 6 Body E m [lx] E max / E m E min / E max Strana 10

11 Přechod 8x4m / Doplňkový prostor-neprodloužený / Shrnutí Pozice: ( m, m, m) Velikost: (4.000 m, m) Rotace: (0.0, 0.0, 0.0 ) Typ: Běžný, Rastr: 3 x 1 Body Měřítko 1 : 215 Přehled výsledků Č. Typ E m [lx] E max / E m E min / E max E h m /E m V [m] Kamera 1 vertikální, / / E h m /E m = Poměr mezi střední horizontální a vertikální intenzitou osvětlení, V = Výška měření Strana 11

12 Přechod 8x4m / Doplňkový prostor-neprodloužený / Hodnotový graf (E, vertikálně) Poloha plochy ve venkovní scéně: Označený bod: ( m, m, m) Hodnoty v Lux, Měřítko 1 : 29 Rastr: 3 x 1 Body E m [lx] E max / E m E min / E max Strana 12

13 Přechod 8x4m / Doplňkový prostor-neprodloužený / Shrnutí Pozice: ( m, m, m) Velikost: (4.000 m, m) Rotace: (0.0, 0.0, 0.0 ) Typ: Běžný, Rastr: 3 x 1 Body Měřítko 1 : 215 Přehled výsledků Č. Typ E m [lx] E max / E m E min / E max E h m /E m V [m] Kamera 1 vertikální, / / E h m /E m = Poměr mezi střední horizontální a vertikální intenzitou osvětlení, V = Výška měření Strana 13

14 Přechod 8x4m / Doplňkový prostor-neprodloužený / Hodnotový graf (E, vertikálně) Poloha plochy ve venkovní scéně: Označený bod: ( m, m, m) Hodnoty v Lux, Měřítko 1 : 29 Rastr: 3 x 1 Body E m [lx] E max / E m E min / E max Strana 14
