1 448/CS/6 Francouzské okna, PŘÍSTŘEŠKY, DVER 2015

2 MILO MILO je přístřešek, který díky své čisté formě může být integrován prakticky do každé koncepce vchodu do budovy, aniž by narušoval celkový architektonický koncept. Kromě estetických hodnot je jeho hlavní předností snadná a rychlá montáž. Stříška má okapy ve formě ohybů zepředu a zezadu.

3 3/CS wykończenia kratek POLER MAT KOMPLET OBSAHUJE MONTÁŽNÍ SADA PŘEKRYTÍ Konstrukční podpěra nosník, nerezová ocel broušená tl. 3mm 2 ks Nástěnné upevnění, matice, horní upevnění nerezová ocel 4 sady Akrylové sklo, tl. 4mm, odolné vůči působení atmosférických podmínek, není odolné vůči krupobití a padajícím rampouchům, odolné vůči působení UV paprsků (odolné proti zbarvení) Dostupné barvy: bezbarvé CLEAR SNOW WHITE BLUE SKY OCEAN GREEN rozměr desky [mm] mini 700 x 1200 midi 900 x 1400 vykončení povrchu 700 / 900 mm 196 mm BROUŠENÁ 1200 / 1400 mm / / 1400 mm mm ZŁOTY FILAR BUDOWNICTWA 2013

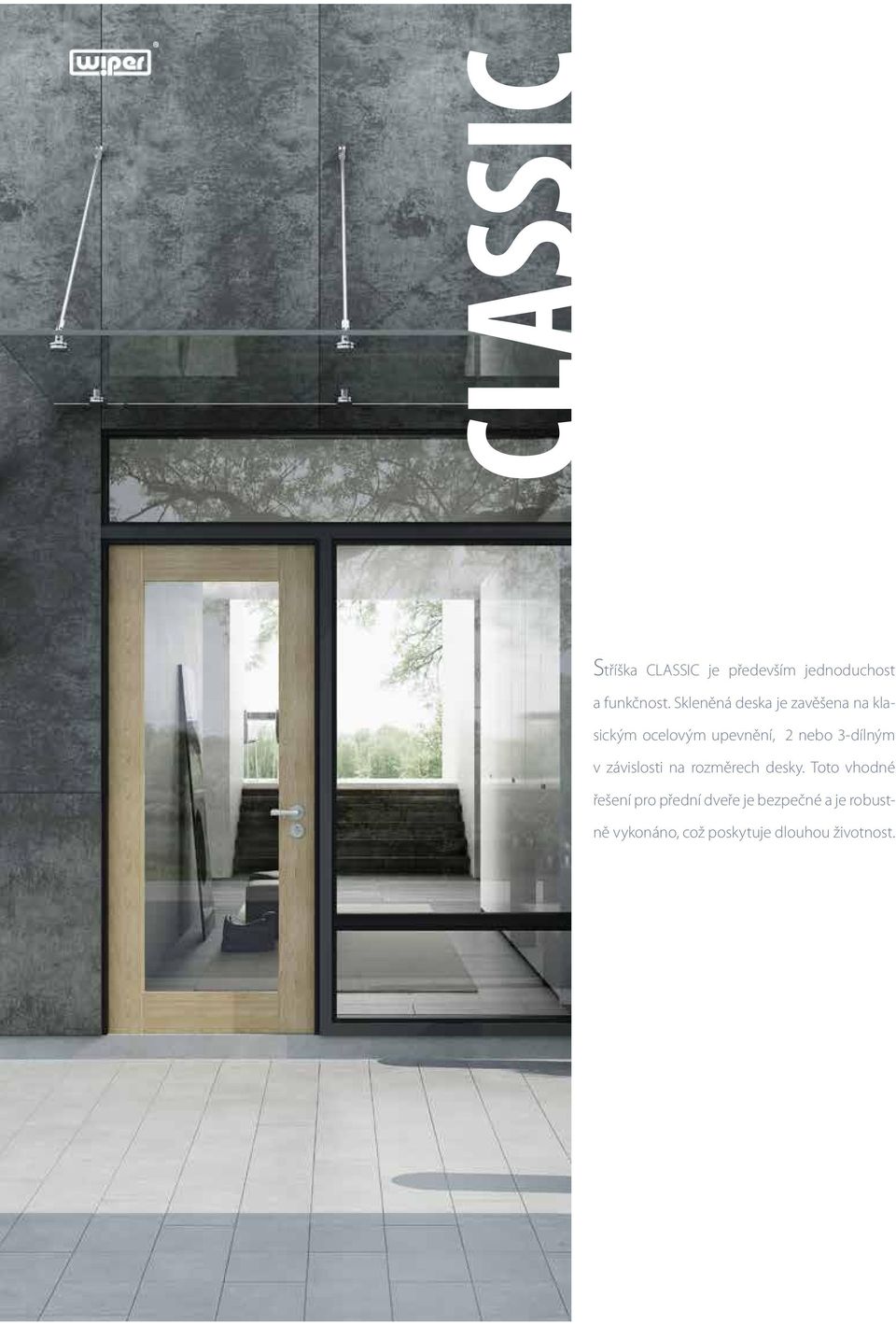

4 CLASSIC Stříška CLASSIC je především jednoduchost a funkčnost. Skleněná deska je zavěšena na klasickým ocelovým upevnění, 2 nebo 3-dílným v závislosti na rozměrech desky. Toto vhodné řešení pro přední dveře je bezpečné a je robustně vykonáno, což poskytuje dlouhou životnost.

5 5/CS wykończenia kratek POLER MAT KOMPLET OBSAHUJE MONTÁŽNÍ SADA TABULE SKLA Konstrukční vzpěry, nerezová ocel broušená 2 ks (3 ks) Nástěnné upevnění, nerezová ocel broušená 4 sady (6 sad) Bodové úchyty do skla, nerezová ocel broušená 4 ks (6 ks) TVG, VSG sklo (polokalené, laminované) bezbarvé, leštěné hrany, tloušťka 13,52mm (2x6mm), 17,52mm (2x8mm) Max. rozměr desky [mm] 1250 x podpěry 1250 x podpěry vykončení povrchu BROUŠENÁ min. 35 max mm max / 3000 mm

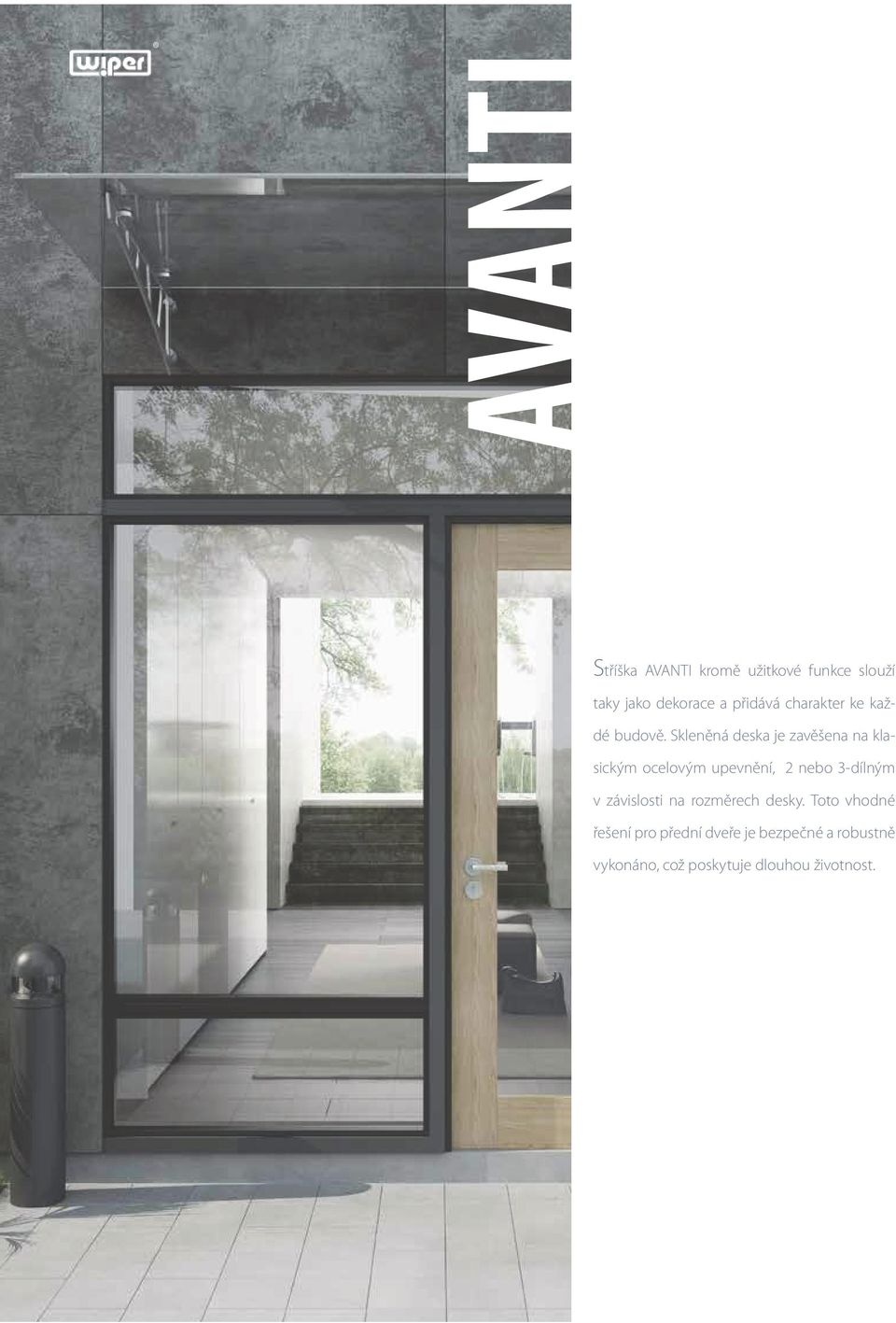

6 AVANTI Stříška AVANTI kromě užitkové funkce slouží taky jako dekorace a přidává charakter ke každé budově. Skleněná deska je zavěšena na klasickým ocelovým upevnění, 2 nebo 3-dílným v závislosti na rozměrech desky. Toto vhodné řešení pro přední dveře je bezpečné a robustně vykonáno, což poskytuje dlouhou životnost.

7 7/CS KOMPLET OBSAHUJE MONTÁŽNÍ SADA TABULE SKLA Konstrukční podpěry, nerezová ocel broušená, tl. 8mm 2 ks (3 ks) Nástěnné upevnění, nerezová ocel broušená 4 sady (6 sad) Bodové úchyty do skla, nerezová ocel broušená 4 ks (6 ks) TVG, VSG sklo (polokalené, laminované), bezbarvé, leštěné hrany, tloušťka od 13,52mm (2x6mm) Max. rozměr desky [mm] 950 x podpěry 950 x podpěry vykončení povrchu BROUŠENÁ 950 mm 950 mm zamówienie - 2szt 160 mm 160 mm max / 2500 mm

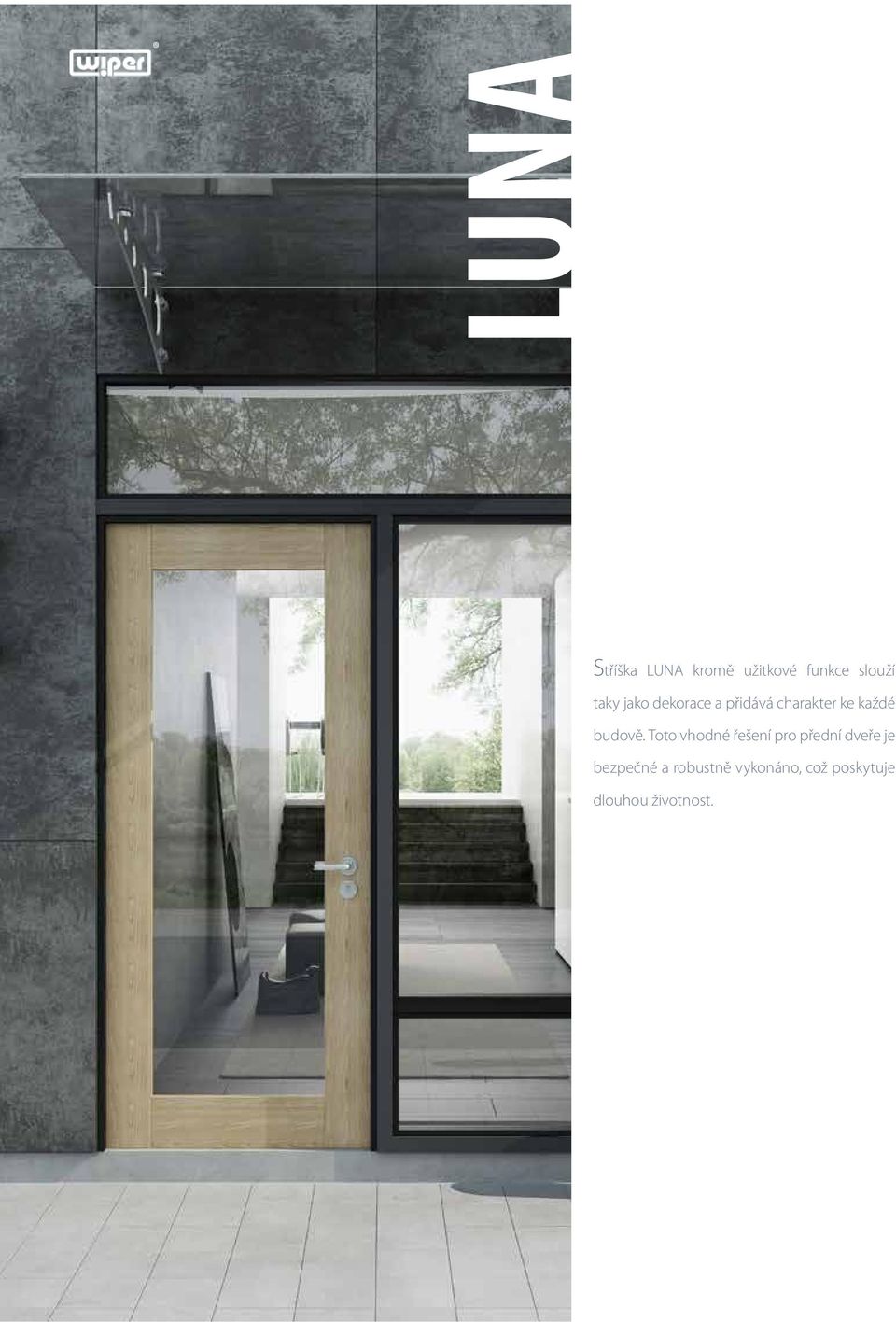

8 LUNA Stříška LUNA kromě užitkové funkce slouží taky jako dekorace a přidává charakter ke každé budově. Toto vhodné řešení pro přední dveře je bezpečné a robustně vykonáno, což poskytuje dlouhou životnost.

9 9/CS wykończenia kratek POLER MAT KOMPLET OBSAHUJE MONTÁŽNÍ SADA TABULE SKLA Konstrukční podpěry, nerezová ocel broušená, tl. 8mm 2 ks (3 ks) Nástěnné upevnění, nerezová ocel broušená 4 sady (6 sad) Bodové úchyty do skla, nerezová ocel broušená 4 ks (6 ks) TVG, VSG sklo (polokalené, laminované), bezbarvé, leštěné hrany, tloušťka od 13,52mm (2x6mm) Max. rozměr desky [mm] 950 x podpěry 950 x podpěry vykončení povrchu BROUŠENÁ 950 mm 950 mm 950 mm zamówienie - 2szt 160 mm 160 mm 160 mm max / 2500 mm

10 PF CLASSIC Rám francouzského okna je vyroben z PF CUBE CLASSIC profily o rozměrech 30 x 50 mm, PF RONDA CLASSIC trubka o průměru 42,4 mm. Plnění francouzských oken jsou horizontální tyče o průměru 12 mm. Povrchová úprava oceli: broušení.

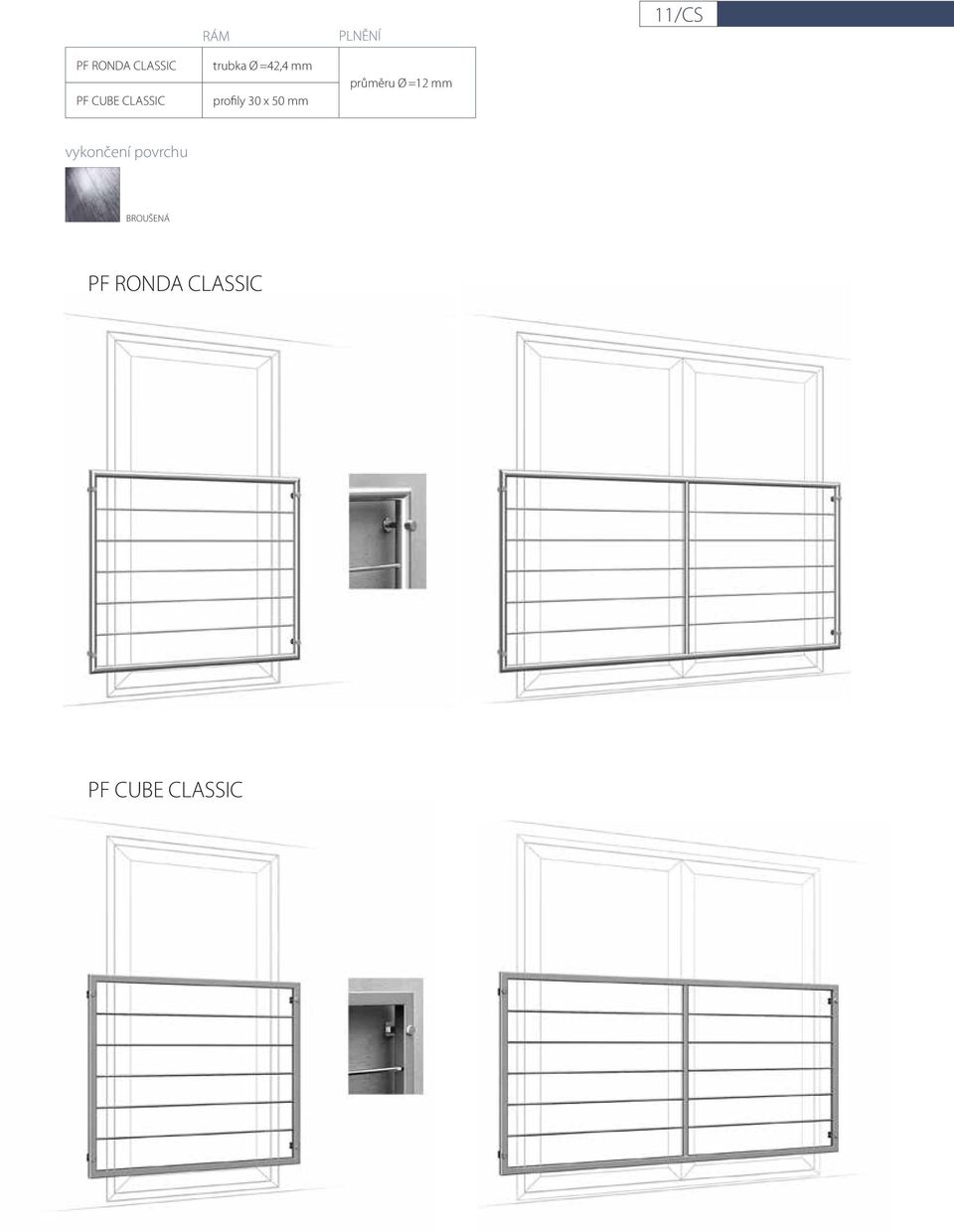

11 RÁM PLNĚNÍ 11/CS PF RONDA CLASSIC PF CUBE CLASSIC trubka Ø =42,4 mm profily 30 x 50 mm průměru Ø =12 mm vykončení povrchu BROUŠENÁ PF RONDA CLASSIC PF CUBE CLASSIC

12 PF VERTICAL Rám francouzského okna je vyroben z PF CUBE VERTICAL profily o rozměrech 30 x 50 mm, PF RONDA VERTICAL trubka o průměru 42,4 mm. Plnění francouzských oken jsou vertikální tyče o průměru 12 mm. Povrchová úprava oceli: broušení.

13 RÁM PLNĚNÍ 13/CS PF RONDA VERTICAL PF CUBE VERTICAL trubka Ø =42,4 mm profily 30 x 50 mm průměru Ø =12 mm vykončení povrchu BROUŠENÁ PF RONDA VERTICAL PF CUBE VERTICAL

14 PF GLASS Rám francouzského okna je vyroben z PF CUBE GLASS profily o rozměrech 30 x 50 mm, PF RONDA GLASS trubka o průměru 42,4 mm. Výplň tvoří sklo, kalené, bezpečné ESG VSG 44.2, tl. 9 mm. Povrchová úprava oceli: broušení.

15 RÁM PLNĚNÍ 15/CS PF RONDA GLASS PF CUBE GLASS trubka Ø =42,4 mm profily 30 x 50 mm sklo tl. 9 mm vykončení povrchu BROUŠENÁ PF RONDA GLASS PF CUBE GLASS

16 PF GLASS POINT Francouzské okno PF GLASS POINT je deska z bezpečného skla TVG VSG 66,4, s tloušťkou 13 mm, namontována na bodový držák s průměrem 50 mm se vzdáleností 30 mm od zdi. Možnost instalace madla na sklo. Povrchová úprava ocele, povrchu držáků a madla - broušení.

17 PANEL 17/CS PF GLASS POINT sklo TVG VSG 66.4 (tl. 13 mm) vykončení povrchu BROUŠENÁ PF GLASS POINT

18 POSUVNÉ DVERE Posuvné skleněné dveře jsou vysoce kvalitním bezrámovým stavebním řešením. Mohou být nainstalovány jako jednotlivé nebo dvojité dveře vyplňující otvor ve zdi nebo jako součást celoskleněné zástavby. Systém je určený jak pro interiéry moderní, tak pro ty tradiční, umožňuje místnost dodatečně prosvětlit a prostor opticky zvětšit.

19 19/CS wykończenia kratek POLER MAT KOMPLET OBSAHUJE MONTÁŽNÍ SADA Dveřní madlo/úchyt TABULE SKLA Kolejnice Ø 25 1ks celková délka 1800, 2100, 2300, 2540 mm Nástěnné upevnění 3, 4 sady (v závislosti na délce kolejnice) Vozík s regulací výšky a zabezpečením 2 ks Dveřní doraz z gumovým tlumičem 2 ks Vodící lišta 1ks Montážní nastavitelný klíč 1ks Vertikální nebo bodové dle objednávky Kalené sklo ESG, bezbarvé, leštěné hrany, tloušťka 8-10 mm Celková délka Max. zatížení [kg] 70 Velikosti skla [mm] výška max šířka vykončení povrchu BROUŠENÁ

20 nerezová ocel Už ve fázi projektování je vhodné se rozhodnout pro správný druh oceli v závislosti na určení konstrukce nebo lokalizace v konkrétním prostředí

21 Druhy a použití 21/CS Kategorie POPIS I Vnitřně nízká mírné vnitřní prostředí, nevystaveno vlhkosti V V II Vnitřně přiměřená vnitřní prostředí a atmosféra vlhká s přiměřenou agresivitou V 1 V 1 III Vnitřně vysoká bazény, chemické továrny, průmyslové závody, prostředí s viditelným obsahem chloridů a kysličníků siřičitých X V 1 IV Vnější nízká mírné vnější prostředí, neprůmyslové oblasti a oblasti nepřímořské V 1 V 1 V Vnější přiměřená vnější prostředí s přiměřených obsahem chloridů a kysličníků siřičitých, přítomnost atmosférického a dopravního prachu X V 1 VI Vnější vysoká agresivní vnější prostředí, průmyslové oblasti, prostředí zatížené velkým množstvím průmyslového znečištění, přímořské oblasti X V 1, 2 1. Potřeba čištění frekvence závisí na stupni znečištění 2. Podrobné tabulky chemické odolnosti k dispozici na vyžádání EN Evropský PN Polský AISI/ASTM Americký DIN Němec H18N9 304 X5CrNi H17N12M2T 316 X5CrNiMo Metody čištění Ve většině případů nám pro čištění stačí měkký hadřík, hadřík z mikrovláken nebo houba navlhčená vodou spolu s prostředkem pro mytí. K čištění leštěných povrchů mohou být použité prostředky určené na sklo nebo zrcadla. Na trhu jsou dostupné prostředky určené pro nerezovou ocel (např. WURTH, 3M). Vyhněte se brusným a třecím prostředkům, zejména ocelovým, které mohou způsobit škrábance. Broušené povrchy je potřeba čistit podél směru broušení a ne napříč. Typy povrchů Nerezová ocel používaná ve stavebnictví má hodně povrchových úprav, nejčastěji se vyskytují: leštěná (hovorově zrcadlo nebo lesklá), satinovaná ocel (jinak výbrus ) a matná (hlavně detaily, sloupce). BROUŠENÁ Frekvence čištění leštěná Frekvence čištění vnitřních komponentů se provádí v souladu s potřebami a stupněm znečištění, vnější konstrukce v závislosti na prostředí, doporučuje se čištění každých 6-12 měsíců při mírném zašpinění a 3-6 měsíců při značném vlivu vnějšího prostředí, obecně je doporučeno čištění minimálně s takovou frekvencí jako okna. matná

22 sklo Sklo používané ve stavebnictví musí být bezpečnostní. Normy stanovují dva základní druhy bezpečnostního skla: bezpečnostní sklo tepelně tvrzené a bezpečnostní sklo lepené. Pro zachování krásného a estetického vzhledu skla je potřeba se starat o vhodnou a pravidelnou údržbu v závislosti na stupni znečištění.

23 Druhy a použití Sklo tvrzené (ESG) jedná se o sklo, které je podrobené dodatečnému tepelnému zpracování kalení. Toto zpracování zvyšuje odolnost skla vůči nárazům, mechanickému zatížení a prasknutí způsobenému tepelným napětím. Tvrzené sklo má velmi tvrdé vnější plochy a měkké jádro. Výsledkem je napětí struktury skla, které způsobuje, že se skleněná tabule při rozbití roztříští na malé kousky s tupými hranami, čímž se snižuje riziko poranění. Tvrzené sklo je asi pětkrát silnější než obyčejné. Tepelně tvrzené sklo (TVG) běžně označované jako polotvrzené se získává v procesu vyhřívání, který se podobá kalení. V případě rozbití se tabule z polotvrzeného skla rozpadne na větší kousky než v případě skla tvrzeného. Díky tomu je zejména vhodné pro použití u skla lepeného, používá se například na skleněných přístřešcích je odolnější než obyčejné sklo, a když dojde k prasknutí, tak větší kusy sklo stabilizují. Lepené sklo (SVG) vícevrstvé se skládá ze dvou nebo více tabulí, které jsou spojené jednou nebo více vrstvami čiré nebo barevné fólie (PVB). Pro výrobu lepeného skla lze použít obyčejné sklo, sklo tepelně tvrzené nebo kalené. Lepené sklo chrání před předměty, které náhodně padají na skleněnou plochu, jsou odolné stejně jako běžné skleněné tabule, ale po nárazu tabule zachovává stabilitu a při prasknutí kousky skla přidržuje PVB fólie. 23/CS sklo tvrzené lepené sklo Způsoby čištění a frekvence Pro čištění použijte čistou vodu s nízkou mineralizací a běžné čistící prostředky (nezásaditý, bez fluoru) dostupné na trhu. Po umytí je vhodné celý skleněný povrch vysušit. Použité nástroje by neměly škrábat povrch skla ani případné skleněné povlaky, použijte měkké materiály, např. z mikrovláken. Pro zachování krásného a estetického vzhledu skla je potřeba se starat o vhodnou a pravidelnou údržbu v závislosti na stupni znečištění. Nejčastěji se doporučuje umýt sklo alespoň dvakrát ročně. PŘÍPUSTNÉ VADY VE VÝHLEDOVÉM POLI SKLA (mimo boční pás výrobku o šířce 20 mm) V bočním pásu jsou přípustné ztráty hmotnosti skla do 5 mm a tloušťky do 10% nominální tloušťky skla. Rohy skleněné tabule mohou mít další rozměrové odchylky +/- 2mm. VADA SKLO Přípustné vady pro výrobky s potaženým sklem bodové od 2,0 do 3,0 mm škrábance do 75 mm a tloušťce větší než 0,2 mm Přípustné vady pro výrobky s vícevrstvým sklem bodové * od 1,0 do 3,0 mm lineární nad 30 mm Přípustné vady pro ostatní skleněné výrobky bodová narušení cizích těles větší než 0,5 mm podle PN-EN lineární o délce max. 15 mm, tloušťce větší než 0,2**mm a celkové délce menšie bubliny zavřené bubliny menší než 2 mm: do 1 m mm 2 za předpoklad, nepřípustné do 2 m 2 že jejich místní 2 45 mm 3 1 kus / m 2 seskupení není nepřípustné od 2 do 8 m 2 viditelnou poruchou 3 1 nad 5 m 2 50 mm 5 nad 8 m mm 5 V souladu s platnými normami se vizuální kontrolu skla provádí ve vertikální pozici skla ze vzdálenosti min. 2,0 m (potažené sklo min. 3,0 m), na pozadí matné, šedé obrazovky při jasném, přirozeném, rozptýleném osvětlení. Popis se nachází v normách: PN-EN ISO , PN-EN Viditelné vady skla za těchto podmínek podléhají kontrole na shodu dle pravidel stanovených normami. * Bodové vady menší než 0,5 mm se neberou v úvahu. Vady v rozmezí 0,5-1,0 mm se nemůžou nacházet v seskupení, takže minimum čtyři vady ve vzdálenosti do 200 mm od sebe (pro dvouvrstvá skla) ** Vlasové škrábance povoleny, ale ne v seskupeních

24 Wiper Sp. z o.o. ul. Wyzwolenia Mikołów +48 (32) poczta@wiper.pl
