1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 3D OBJET PRINT Úloha 1 Přehled 3D tiskáren (Konstrukce 3D tiskáren) Úloha 2 Tisk modelů z plastu (Rozdělení 3D tiskáren) Úloha 3 HW, SW a příslušenství k 3D tiskárně Úloha 4 Analýza nákladová pro 3D tisk Úloha 5 Analýza srovnávací pro 3D tisk Úloha 6 Příprava souborů pro tisk (formáty, exporty ) Úloha 7 Kompletní zpracování vzorové úlohy část 1 Úloha 8 Kompletní zpracování vzorové úlohy část 2 Úloha 9 Technologičnost konstrukce, polohování dílů z hlediska designu Úloha 10 Fyzikálně-mechanické vlastnosti objektů z 3D objet print Úloha 11 Přehled oborů s nejčastějším využitím 3D objet print Úloha 12 Reverse engineering pro 3D tiskárny

zpracování vzorové úlohy část 1 Úloha 8 Kompletní zpracování vzorové úlohy část 2 Úloha 9 Technologičnost konstrukce, polohování dílů z hlediska designu Úloha

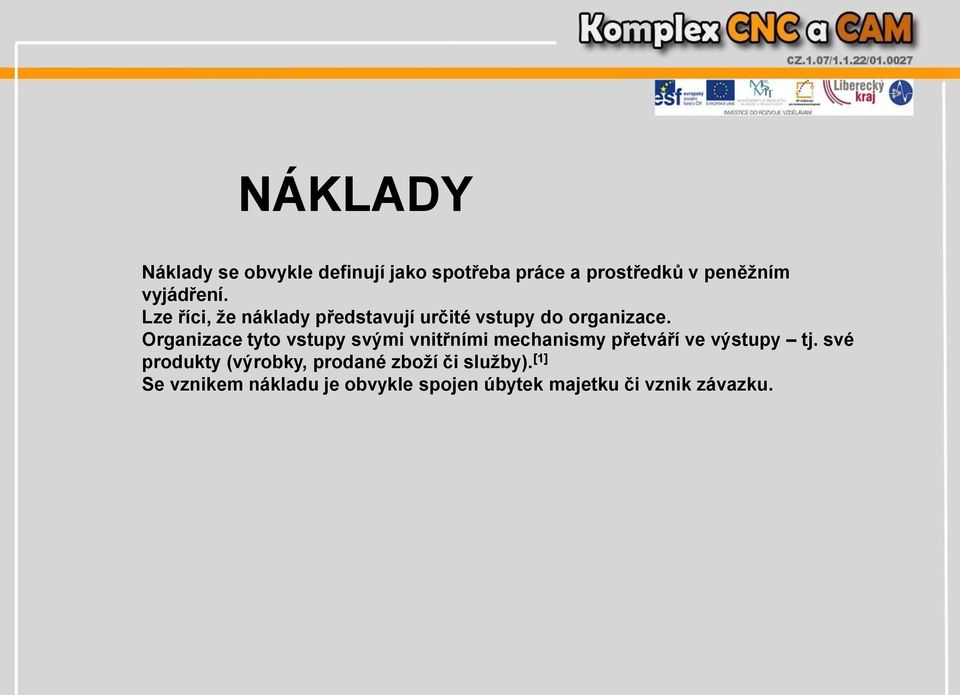

3 NÁKLADY Náklady se obvykle definují jako spotřeba práce a prostředků v peněžním vyjádření. Lze říci, že náklady představují určité vstupy do organizace. Organizace tyto vstupy svými vnitřními mechanismy přetváří ve výstupy tj. své produkty (výrobky, prodané zboží či služby). [1] Se vznikem nákladu je obvykle spojen úbytek majetku či vznik závazku.

Organizace tyto vstupy svými vnitřními mechanismy přetváří ve výstupy tj.

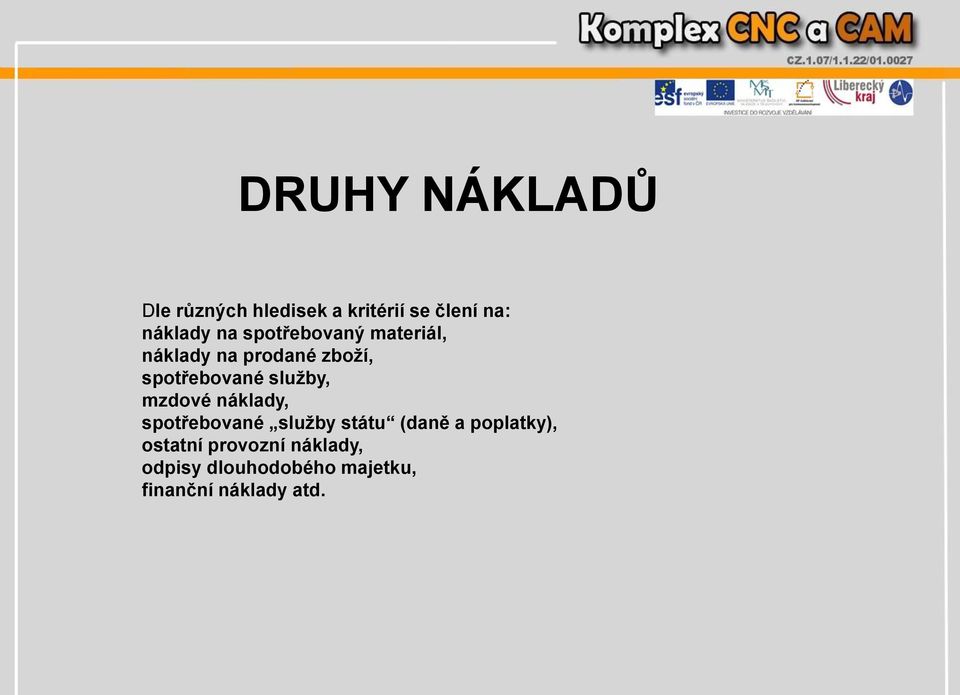

4 DRUHY NÁKLADŮ Dle různých hledisek a kritérií se člení na: náklady na spotřebovaný materiál, náklady na prodané zboží, spotřebované služby, mzdové náklady, spotřebované služby státu (daně a poplatky), ostatní provozní náklady, odpisy dlouhodobého majetku, finanční náklady atd.

mzdové náklady, spotřebované služby státu (daně a poplatky), ostatní

5 ŠKOLSTVÍ patří mezi neziskové organizace, tudíž není zřízeno za účelem podnikání či zisku. [2]. K dalším neziskovým organizacím patří např. zdravotnictví, služby v sociální oblasti, věda a výzkum, kultura, životní prostředí, aj. Celá řada nákladů ve výpočtech tudíž nebude vyčíslována, neboť je nelze uplatňovat. Pro účely studentských prací uvažujeme především náklady na spotřebovaný konstrukční a podpůrný materiál, jako nejzásadnější položku. Ostatní položky jsou buď zanedbatelné (elektrická energie, vodné/stočné apod.), nebo neúčtovatelné (náhrada mzdy za přípravu dílů a operativu s tím spojenou) Všechny náklady budou uváděny v cenách s daní z přidané hodnoty.

Celá řada nákladů ve výpočtech tudíž nebude vyčíslována, neboť je nelze uplatňovat.

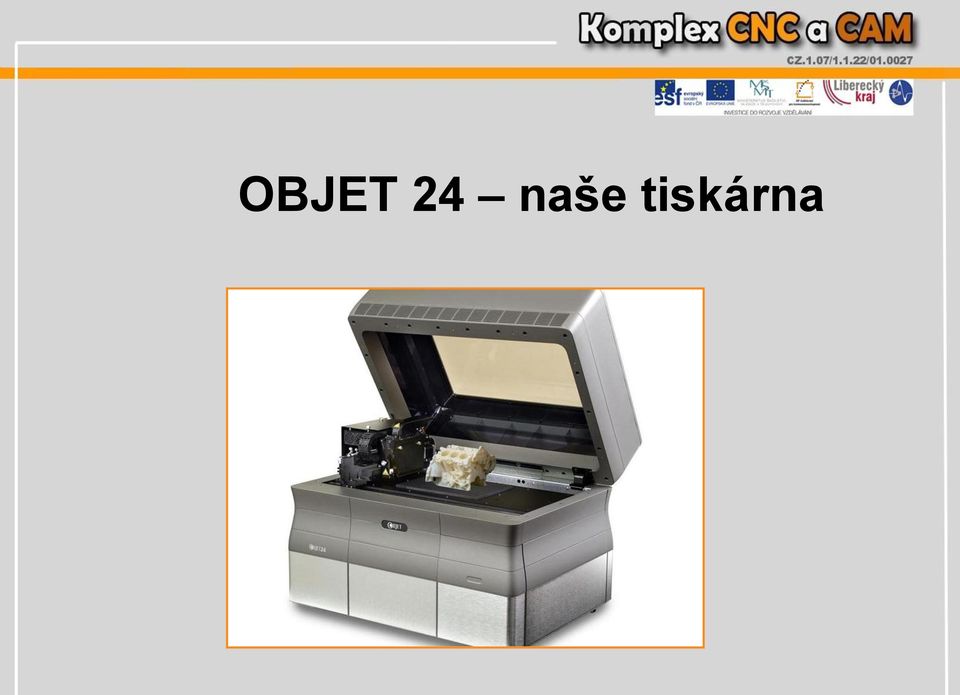

6 OBJET 24 naše tiskárna

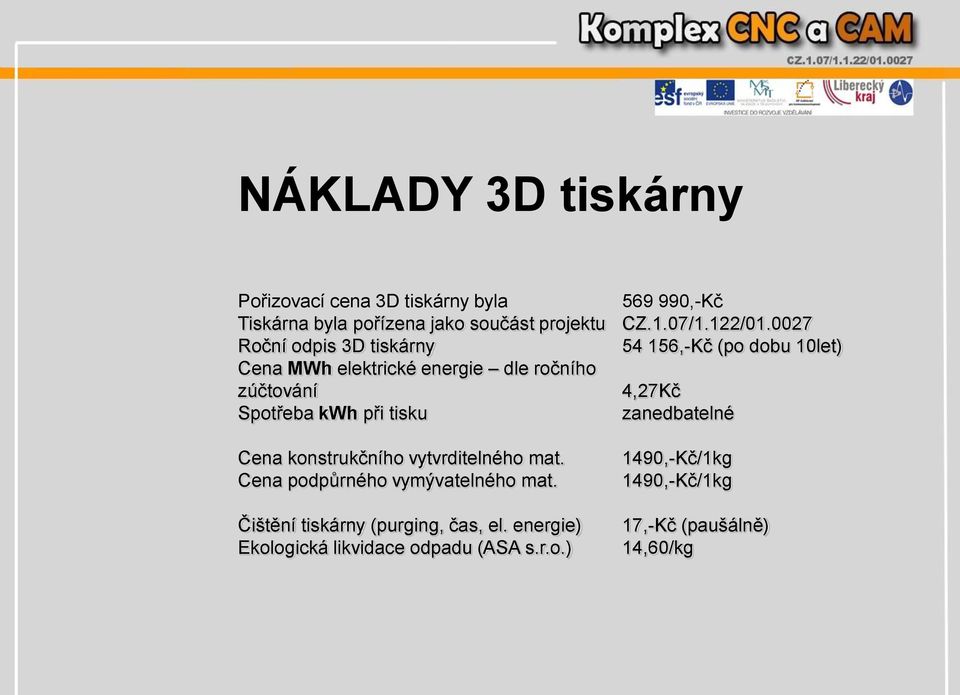

7 NÁKLADY 3D tiskárny Pořizovací cena 3D tiskárny byla ,-Kč Tiskárna byla pořízena jako součást projektu CZ.1.07/1.122/ Roční odpis 3D tiskárny ,-Kč (po dobu 10let) Cena MWh elektrické energie dle ročního zúčtování 4,27Kč Spotřeba kwh při tisku zanedbatelné Cena konstrukčního vytvrditelného mat. Cena podpůrného vymývatelného mat. Čištění tiskárny (purging, čas, el. energie) Ekologická likvidace odpadu (ASA s.r.o.) 1490,-Kč/1kg 1490,-Kč/1kg 17,-Kč (paušálně) 14,60/kg

0027 Roční odpis 3D tiskárny 54 156,-Kč (po dobu 10let) Cena MWh elektrické energie dle ročního zúčtování 4,27Kč Spotřeba

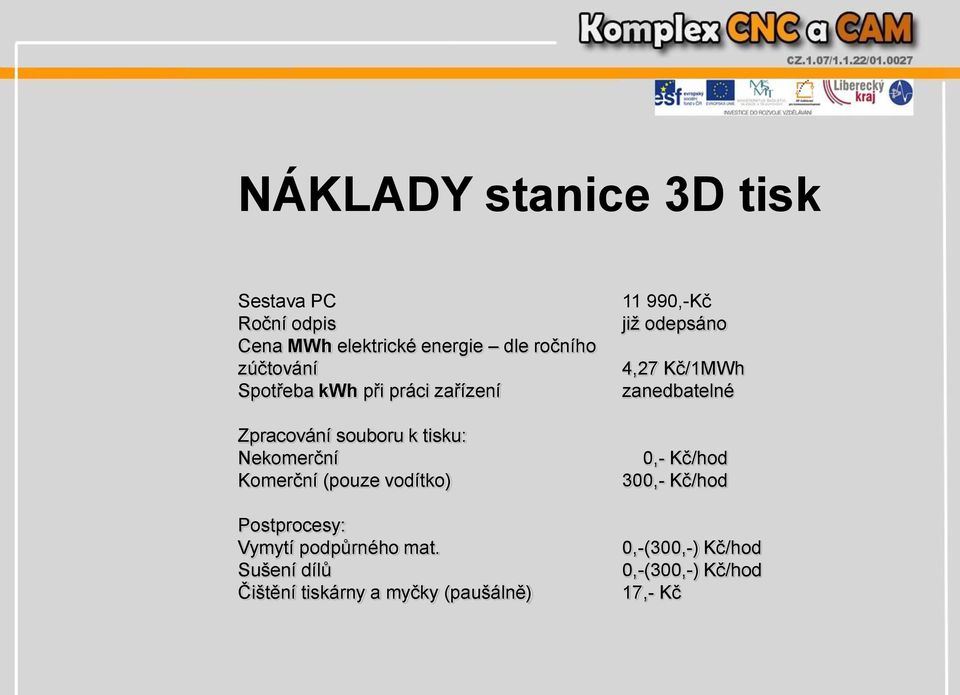

8 NÁKLADY stanice 3D tisk Sestava PC Roční odpis Cena MWh elektrické energie dle ročního zúčtování Spotřeba kwh při práci zařízení Zpracování souboru k tisku: Nekomerční Komerční (pouze vodítko) Postprocesy: Vymytí podpůrného mat. Sušení dílů Čištění tiskárny a myčky (paušálně) ,-Kč již odepsáno 4,27 Kč/1MWh zanedbatelné 0,- Kč/hod 300,- Kč/hod 0,-(300,-) Kč/hod 0,-(300,-) Kč/hod 17,- Kč

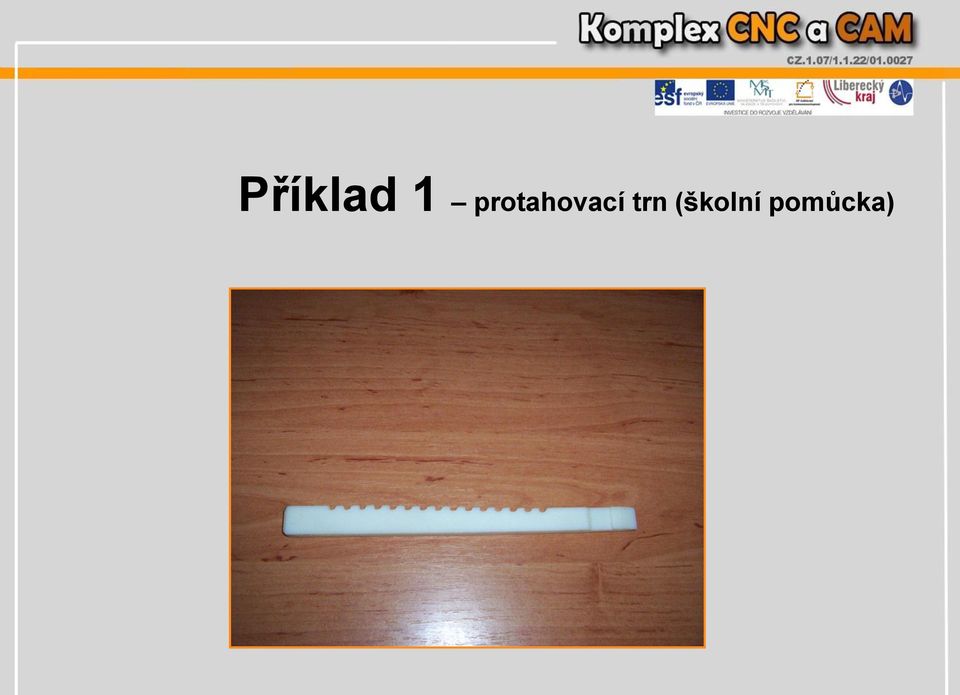

9 Příklad 1 protahovací trn (školní pomůcka)

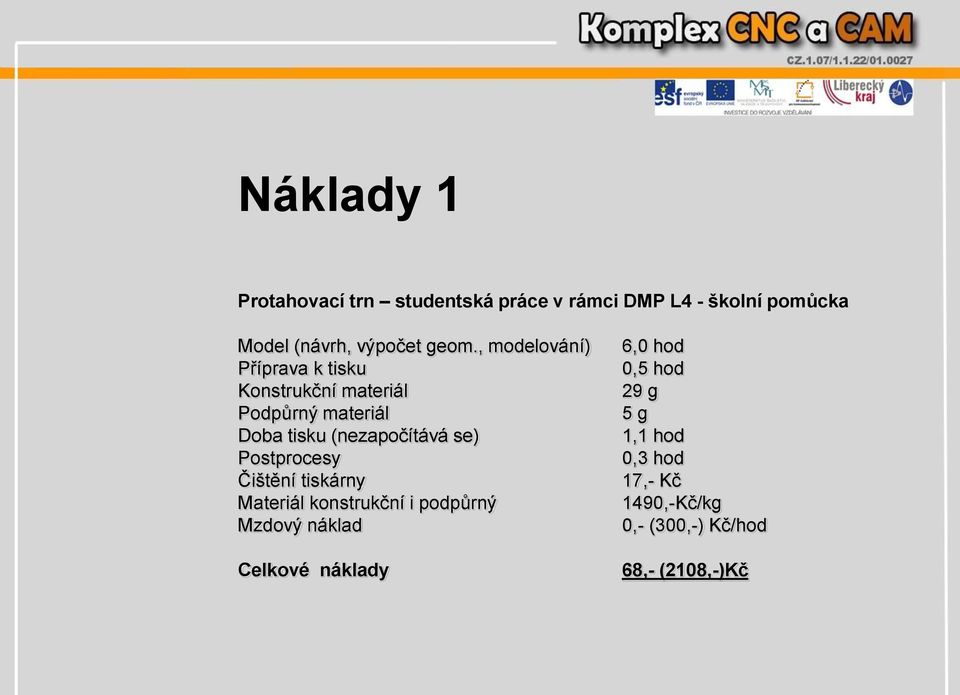

10 Náklady 1 Protahovací trn studentská práce v rámci DMP L4 - školní pomůcka Model (návrh, výpočet geom., modelování) Příprava k tisku Konstrukční materiál Podpůrný materiál Doba tisku (nezapočítává se) Postprocesy Čištění tiskárny Materiál konstrukční i podpůrný Mzdový náklad Celkové náklady 6,0 hod 0,5 hod 29 g 5 g 1,1 hod 0,3 hod 17,- Kč 1490,-Kč/kg 0,- (300,-) Kč/hod 68,- (2108,-)Kč

(nezapočítává se) Postprocesy Čištění tiskárny Materiál konstrukční i podpůrný Mzdový náklad

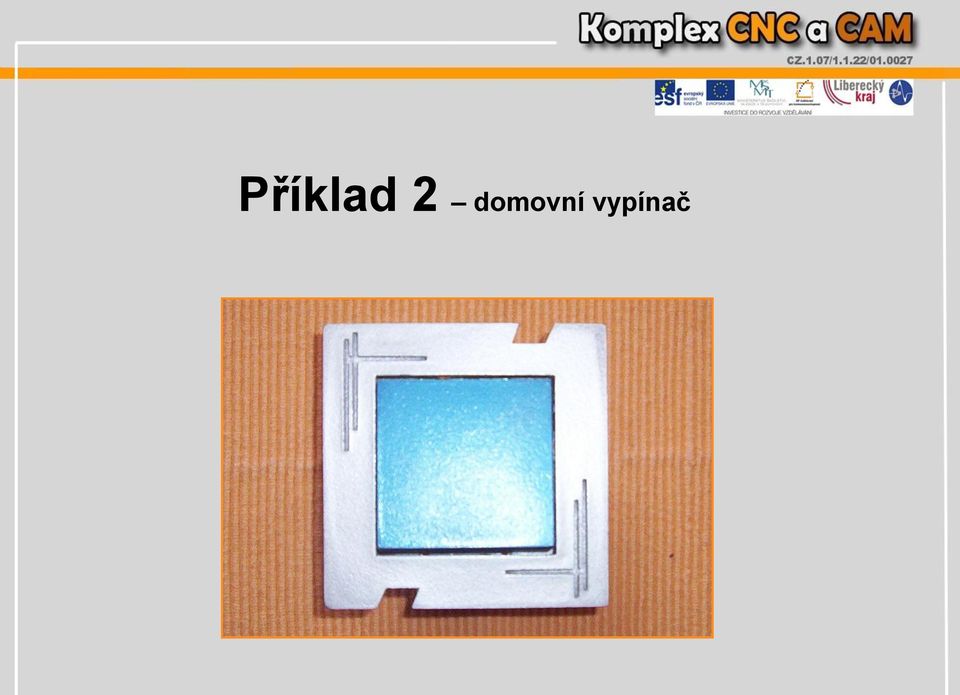

11 Příklad 2 domovní vypínač

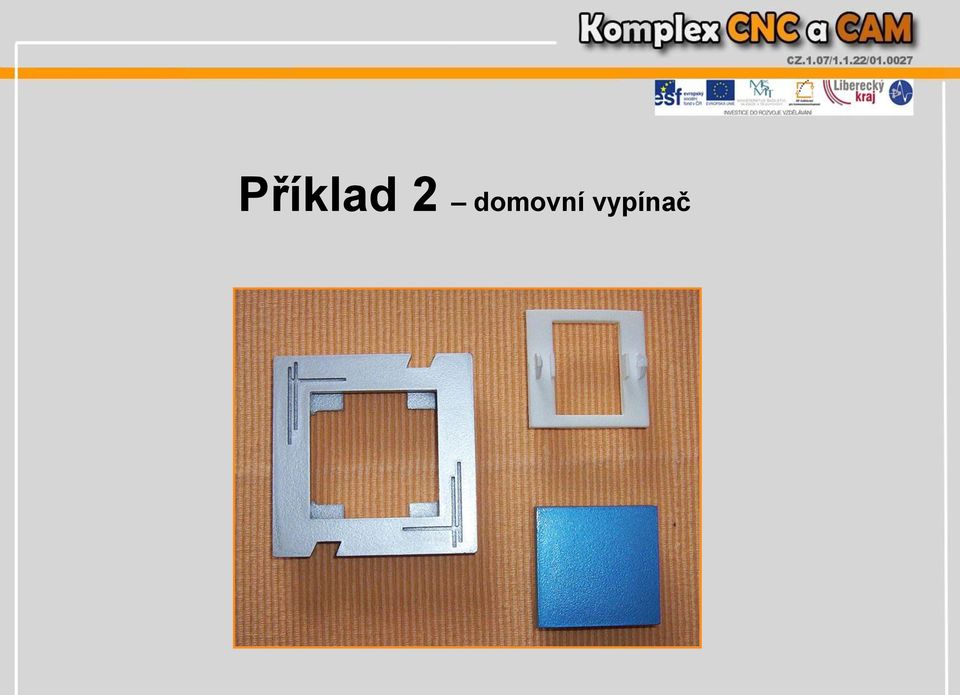

12 Příklad 2 domovní vypínač

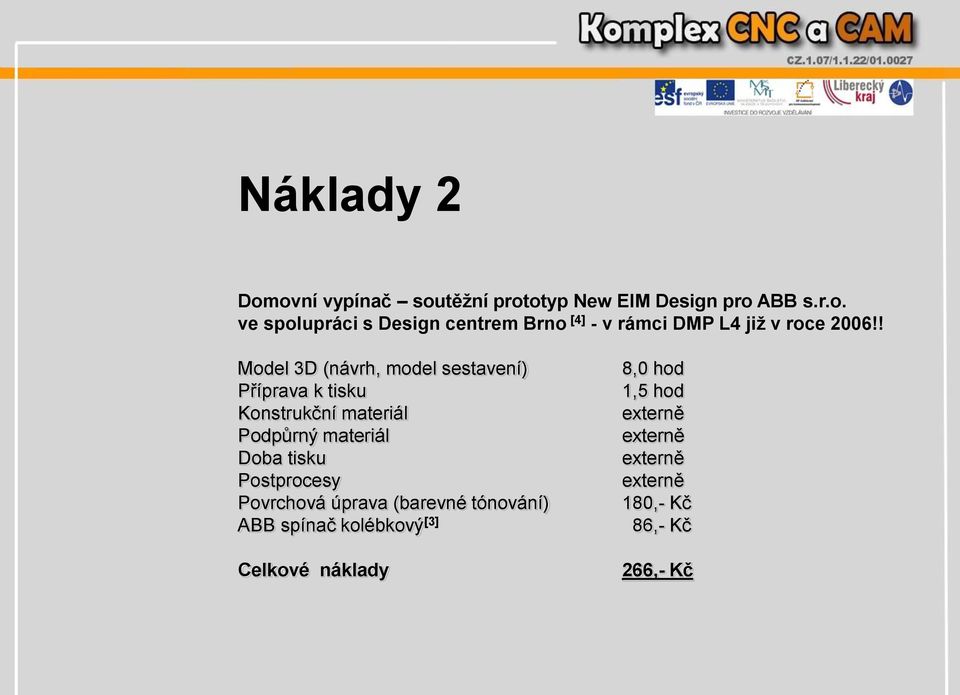

13 Náklady 2 Domovní vypínač soutěžní prototyp New EIM Design pro ABB s.r.o. ve spolupráci s Design centrem Brno [4] - v rámci DMP L4 již v roce 2006!! Model 3D (návrh, model sestavení) Příprava k tisku Konstrukční materiál Podpůrný materiál Doba tisku Postprocesy Povrchová úprava (barevné tónování) ABB spínač kolébkový [3] Celkové náklady 8,0 hod 1,5 hod externě externě externě externě 180,- Kč 86,- Kč 266,- Kč

Postprocesy Povrchová úprava (barevné tónování) ABB spínač kolébkový [3] Celkové náklady 8,0 hod 1,5

14 Příklad 3 nůž na dopisní obálky

15 Náklady 3 Nůž na dopisní obálky - kancelářská pomůcka Model (návrh, modelování) Příprava k tisku Konstrukční materiál Podpůrný materiál Doba tisku (nezapočítává se) Postprocesy Čištění tiskárny Materiál konstrukční i podpůrný Mzdový náklad Celkové náklady 1,5hod 0,5hod 18 g 8 g 1 hod 0,3hod 17,- Kč 1490,-Kč/kg 0,- (300,-) Kč/hod 53,- (743,-) Kč

Postprocesy Čištění tiskárny Materiál konstrukční i podpůrný Mzdový náklad Celkové

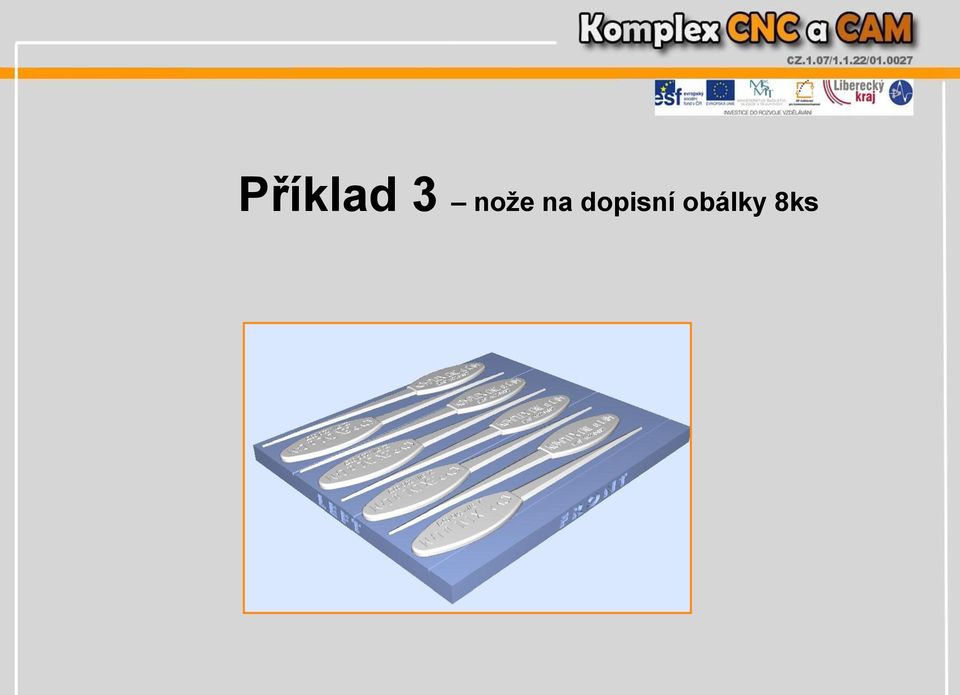

16 Příklad 3 nože na dopisní obálky 8ks

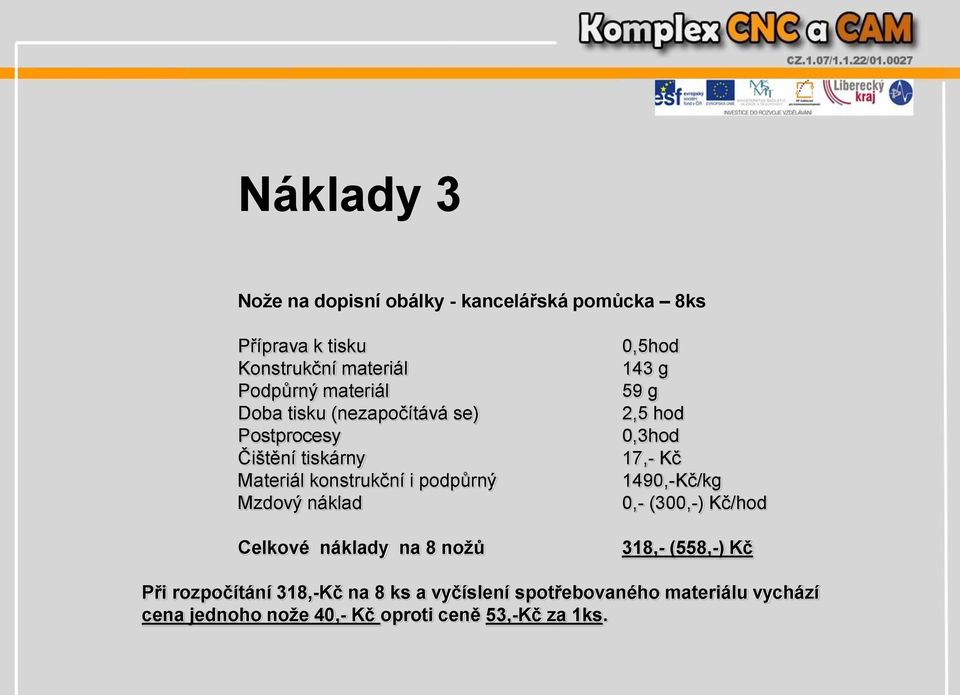

17 Náklady 3 Nože na dopisní obálky - kancelářská pomůcka 8ks Příprava k tisku Konstrukční materiál Podpůrný materiál Doba tisku (nezapočítává se) Postprocesy Čištění tiskárny Materiál konstrukční i podpůrný Mzdový náklad Celkové náklady na 8 nožů 0,5hod 143 g 59 g 2,5 hod 0,3hod 17,- Kč 1490,-Kč/kg 0,- (300,-) Kč/hod 318,- (558,-) Kč Při rozpočítání 318,-Kč na 8 ks a vyčíslení spotřebovaného materiálu vychází cena jednoho nože 40,- Kč oproti ceně 53,-Kč za 1ks.

náklady na 8 nožů 0,5hod 143 g 59 g 2,5 hod 0,3hod 17,- Kč 1490,-Kč/kg 0,- (300,-) Kč/hod 318,- (558,-) Kč Při

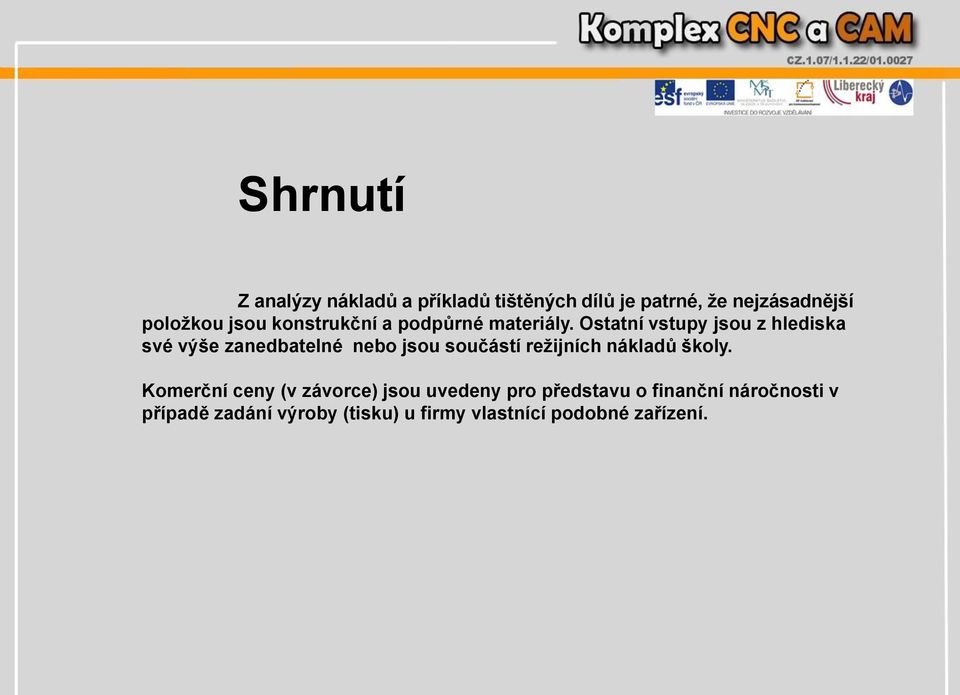

18 Shrnutí Z analýzy nákladů a příkladů tištěných dílů je patrné, že nejzásadnější položkou jsou konstrukční a podpůrné materiály. Ostatní vstupy jsou z hlediska své výše zanedbatelné nebo jsou součástí režijních nákladů školy. Komerční ceny (v závorce) jsou uvedeny pro představu o finanční náročnosti v případě zadání výroby (tisku) u firmy vlastnící podobné zařízení.

Ostatní vstupy jsou z hlediska své výše zanedbatelné nebo jsou součástí režijních nákladů

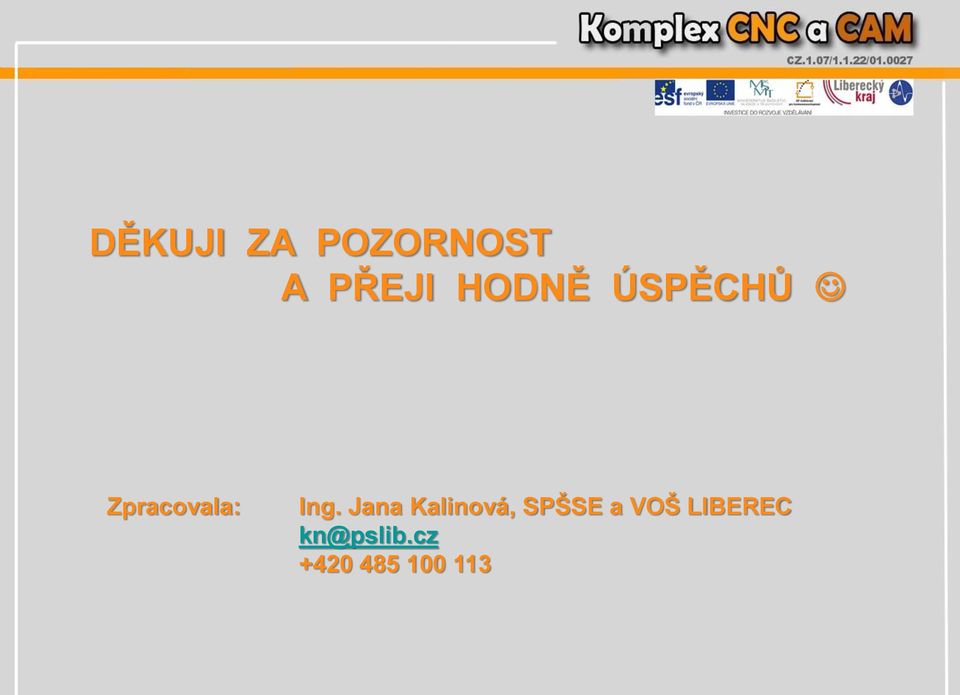

19 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracovala: Ing. Jana Kalinová, SPŠSE a VOŠ LIBEREC kn@pslib.cz

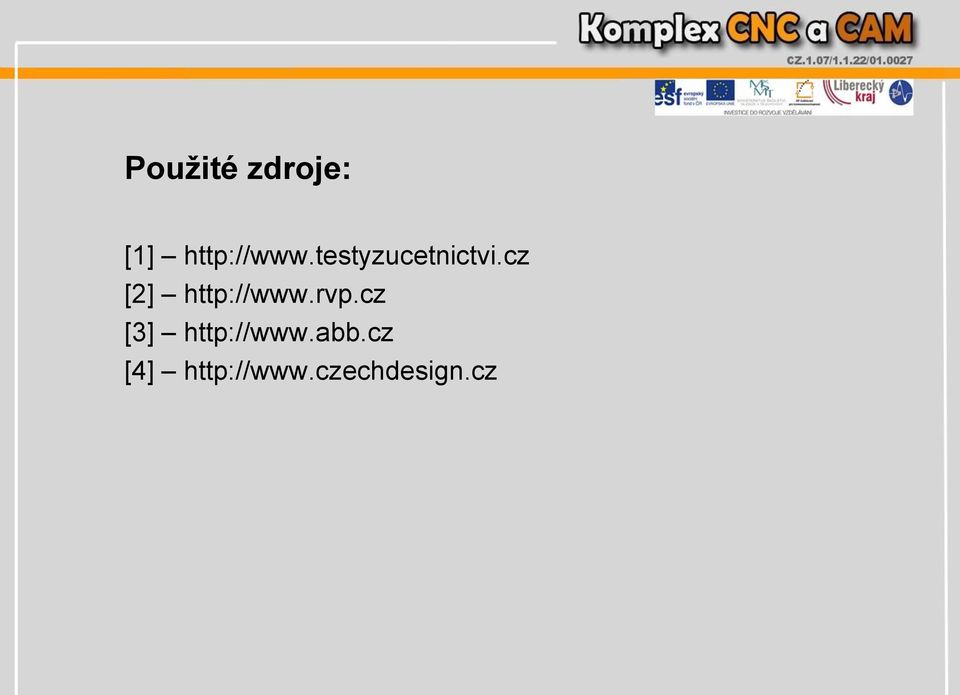

20 Použité zdroje: [1] [2] [3] [4]
