1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC obrábění [A]

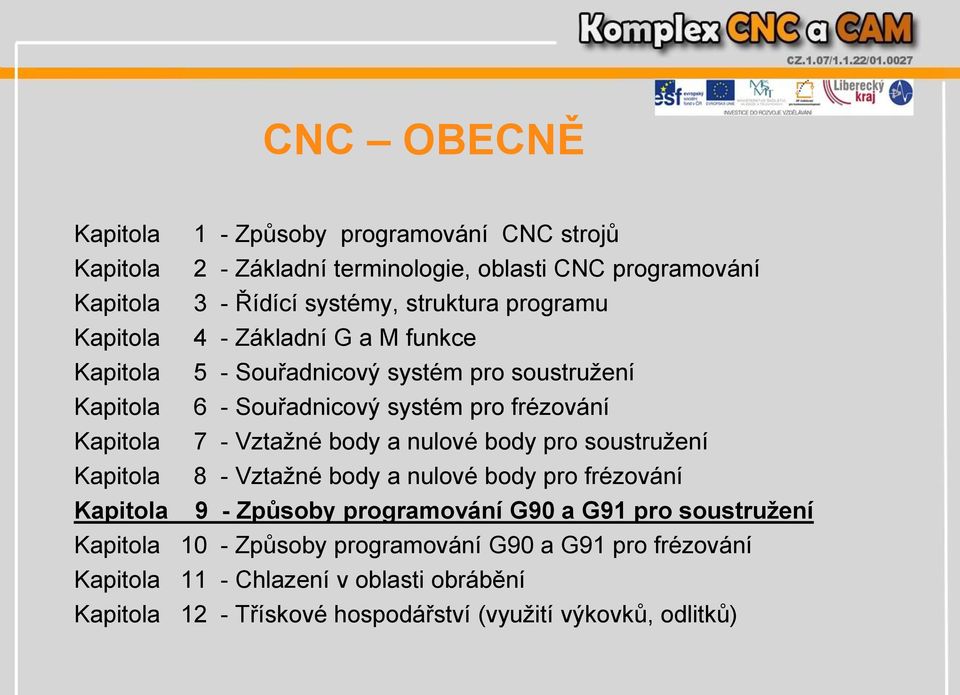

2 CNC OBECNĚ Kapitola 1 - Způsoby programování CNC strojů Kapitola 2 - Základní terminologie, oblasti CNC programování Kapitola 3 - Řídící systémy, struktura programu Kapitola 4 - Základní G a M funkce Kapitola 5 - Souřadnicový systém pro soustružení Kapitola 6 - Souřadnicový systém pro frézování Kapitola 7 - Vztažné body a nulové body pro soustružení Kapitola 8 - Vztažné body a nulové body pro frézování Kapitola 9 - Způsoby programování G90 a G91 pro soustružení Kapitola 10 - Způsoby programování G90 a G91 pro frézování Kapitola 11 - Chlazení v oblasti obrábění Kapitola 12 - Třískové hospodářství (využití výkovků, odlitků)

3 CNC se zabývá problematikou POSUNUTÍ A NASTAVENÍ NULOVÝCH BODŮ ÚPRAVA PROGRAMŮ A OBRÁBĚNÍ PROGRAMOVÁNÍ (psaní programů) KOREKCE NÁSTROJŮ (upínání a nastavení nástrojů)

4 Způsoby programování G90 a G91 pro soustružení - myšlenka - náčrt dílu - model - výkres - návrh obráběcího postupu MYŠLENKA NÁČRT DÍLU

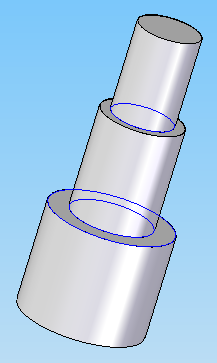

5 Způsob programování G90 a G91 MODEL VÝKRES

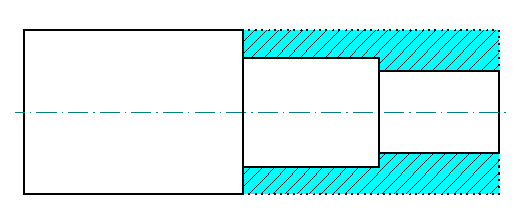

6 Způsob programování G90 a G91 NÁVRH POSTUPU OBRÁBĚNÍ OBRÁBĚNÝ DÍL POSTUP (a) POSTUP (b)

7 Způsob programování G90 a G91 NÁVRH POSTUPU OBRÁBĚNÍ - volba obráběcích nástrojů (soustružnického nože) PRAVÝ UBÍRACÍ SOUSTRUŽNICKÝ NŮŽ - volba dráhy obrábění P0, BOD STARTU P2,P5 NÁJEZD NA BEZPEČNOU VZDÁLENOST ( volí se ve směru obrábění, 1mm) P3,P6 OBRÁBĚNÍ P4,P7 ODJEZD ZE ZÁBĚRU ( volí se 0,5mm od obráběného průměru)

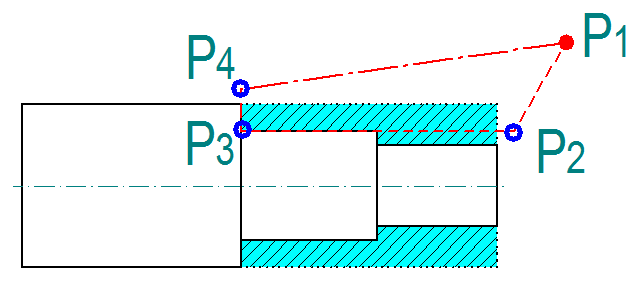

8 Způsob programování G90 HLAVIČKA (EMCO 810/820) N005 G54 G90 N010 G58 X0 Z100 N015 G00 X80 Z40 NÁSTROJ N020 T2 D2 N025 G95 S800 F 0.1 M03 P2 P3 P4 OBRÁBĚNÍ N030 G00 X40 Z1 N035 G01 X40 Z-94 N040 G01 X61 Z-94 N045 G00 X80 Z40 M05 N046 M02

9 Způsob programování G90 HLAVIČKA (EMCO 810/820) N005 G54 G90 N010 G58 X0 Z100 N015 G00 X80 Z40 NÁSTROJ N050 T2 D2 N055 G95 S800 F 0.1 M03 P5 P6 P7 OBRÁBĚNÍ N060 G00 X30 Z1 N065 G01 X30 Z-44 N070 G01 X41 Z-44 N075 G00 X80 Z40 M05 N076 M02

10 Způsob programování G91 Dráha obrábění Zápis je v souřadnicích skutečné dráhy nástroje

11 Způsob programování G91 HLAVIČKA (EMCO 810/820) P0 P2 P3 P4 P0 N005 G54 G90 N010 G58 X0 Z100 N015 G00 X80 Z80 NÁSTROJ N020 T2 D2 N025 G95 S800 F 0.1 M03 OBRÁBĚNÍ N030 G00 X80 Z50 N035 G91 N040 G00 X-20 Z-49 N045 G01 X0 Z-95 N050 G01 X10 Z-0 N055 G00 X10 Z144 N060 G90 N065 G00 X80 Z80 M05 N066 M02

12 Způsob programování G91 HLAVIČKA (EMCO 810/820) P0 P5 P6 P7 P0 N005 G54 G90 N010 G58 X0 Z100 N015 G00 X80 Z80 NÁSTROJ N070 T2 D2 N085 G95 S800 F 0.1 M03 OBRÁBĚNÍ N090 G00 X80 Z50 N095 G91 N100 G00 X-25 Z-49 N105 G01 X0 Z-45 N110 G01 X5 Z-0 N115 G00 X20 Z94 N120 G90 N125 G00 X80 Z80 M05 N126 M02

13 Programování v G90 a v G91 využití G91 při programování (především pro opakující se tvary)

14 Postup obrábění ZAPICHOVACÍ SOUSTRUŽNICKÝ NŮŽ PRAVÝ UBÍRACÍ SOUSTRUŽNICKÝ NŮŽ b) SOUSTRUŽENÍ DRÁŽKY a) SOUSTRUŽENÍ PRŮMĚRU

15 Programování soustružení průměru v G90 HLAVIČKA (EMCO 810/820) Dráha obrábění a) SOUSTRUŽENÍ PRŮMĚRU P2 P3 P4 N005 G54 G90 N010 G58 X0 Z100 N015 G00 X80 Z40 NÁSTROJ N020 T2 D2 N025 G95 S800 F 0.1 M03 OBRÁBĚNÍ N030 G00 X50 Z1 N035 G01 X50 Z-80 N040 G01 X61 Z-80 N045 G00 X80 Z40 M05 N046 M02

16 Programování soustružení průměru v G91 Dráha obrábění a) SOUSTRUŽENÍ PRŮMĚRU HLAVIČKA (EMCO 810/820) P0 P2 P3 P4 P0 N005 G54 G90 N010 G58 X0 Z100 N015 G00 X80 Z80 NÁSTROJ N020 T2 D2 N025 G95 S800 F 0.1 M03 OBRÁBĚNÍ N030 G00 X80 Z50 N035 G91 N040 G00 X-15 Z-49 N045 G01 X0 Z-81 N050 G01 X5 Z-0 N055 G00 X10 Z130 N060 G90 N065 G00 X80 Z80 M05 N066 M02

17 Programování drážky v G90 b) SOUSTRUŽENÍ DRÁŽKY HLAVIČKA N005 G54 G90 N010 G58 X0 Z80 N015 G00 X70 Z40 NÁSTROJ N020 T6 D6 N025 G94 S900 F 15 M03 Dráha obrábění a nájezdy 2.5 OBRÁBĚNÍ N030 G00 X51 Z-20 N035 G01 X40 Z-20 N040 G00 X51 Z-20 N045 G00 X51 Z-22.5 N050 G01 X40 Z-22.5 N055 G00 X51 Z-22.5 N060 G00 X51 Z-50 N065 G01 X40 Z-50 N070 G00 X51 Z-50 N075 G00 X51 Z-52.5 N080 G01 X40 Z-52.5 N085 G00 X51 Z-52.5 N090 G00 X70 Z40 M05 N091 M02

18 Programování drážky v G91 b) SOUSTRUŽENÍ DRÁŽKY HLAVIČKA N005 G54 G90 N010 G58 X0 Z80 N015 G00 X70 Z40 NÁSTROJ N020 T6 D6 N025 G94 S900 F 15 M03 Dráha obrábění a nájezdy OBRÁBĚNÍ N030 G00 X52 Z-20 N031 G91 N035 G01 X-6 Z0 N040 G00 X6 Z0 N045 G00 X0 Z-2.5 N050 G01 X-6 Z0 N055 G00 X6 Z0 N056 G90 N057 G00 X52 Z-50 N058 G91 N060 G01 X-6 Z0 N065 G00 X6 Z0 N070 G00 X0 Z-2.5 N075 G01 X-6 Z0 N080 G00 X6 Z0 N081 G90 N085 G00 X70 Z40 M05 N086 M02

19 Do programu lze vkládat opakující se části programu v G91 pomocí podprogramu PODPROGRAM L14 N010 G91 N020 G01 X-6 Z0 N030 G00 X6 Z0 N040 G00 X0 Z-2.5 N050 G01 X-6 Z0 N060 G00 X6 Z0 N070 M17 HLAVIČKA N005 G54 G90 N010 G58 X0 Z80 N015 G00 X70 Z40 NÁSTROJ N020 T6 D6 N025 G94 S900 F 15 M03 OBRÁBĚNÍ N030 G00 X52 Z-5 N032 L14 N033 G90 N035 G00 X52 Z-20 N036 L14 N037 G90 N040 G00 X52 Z-35 N041 L14 N042 G90 N045 G00 X52 Z-50 N046 L14 N047 G90 N050 G00 X70 Z40 M05 N051 M02

20 Program kontury dílu Programování středu kruhu pomocí G91 G02 a G03 kruhové interpolace zadáváme pomocí středu kruhu v G91 vzhledem k počátečnímu bodu kruhového oblouku I. interpolační parametr rovnoběžný s osou X K interpolační parametr rovnoběžný s osou Z B pro soustružení, označení hodnoty R (pouze pro R menší než 180 stupňů)

21 Program kontury dílu N045 G03 X60 Z-30 B10 N050 G01 X60 Z-80 N055 G01 X76 Z-80 N060 G02 X100 Z-92 B12 N005 G54 G90 N010 G58 X0 Z160 N015 G00 X120 Z40 NÁSTROJ N020 T2 D2 N025 G95 S800 F 0.1 M03 OBRÁBĚNÍ N030 G00 X20 Z1 N035 G01 X20 Z-20 N040 G01 X40 Z-20 N045 G03 X60 Z-30 I 0 K-10 N050 G01 X60 Z-80 N055 G01 X76 Z-80 N060 G02 X100 Z-92 I 12 K 0 N065 G00 X101 Z-92 N070 G00 X120 Z40 N071 M02

22 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Jaromír Kubíček, SPŠSE a VOŠ LIBEREC

23 Použitá literatura (výběr hlavních publikací) Firemní materiály a prospekty Solid Edge - výkresy [A] -
