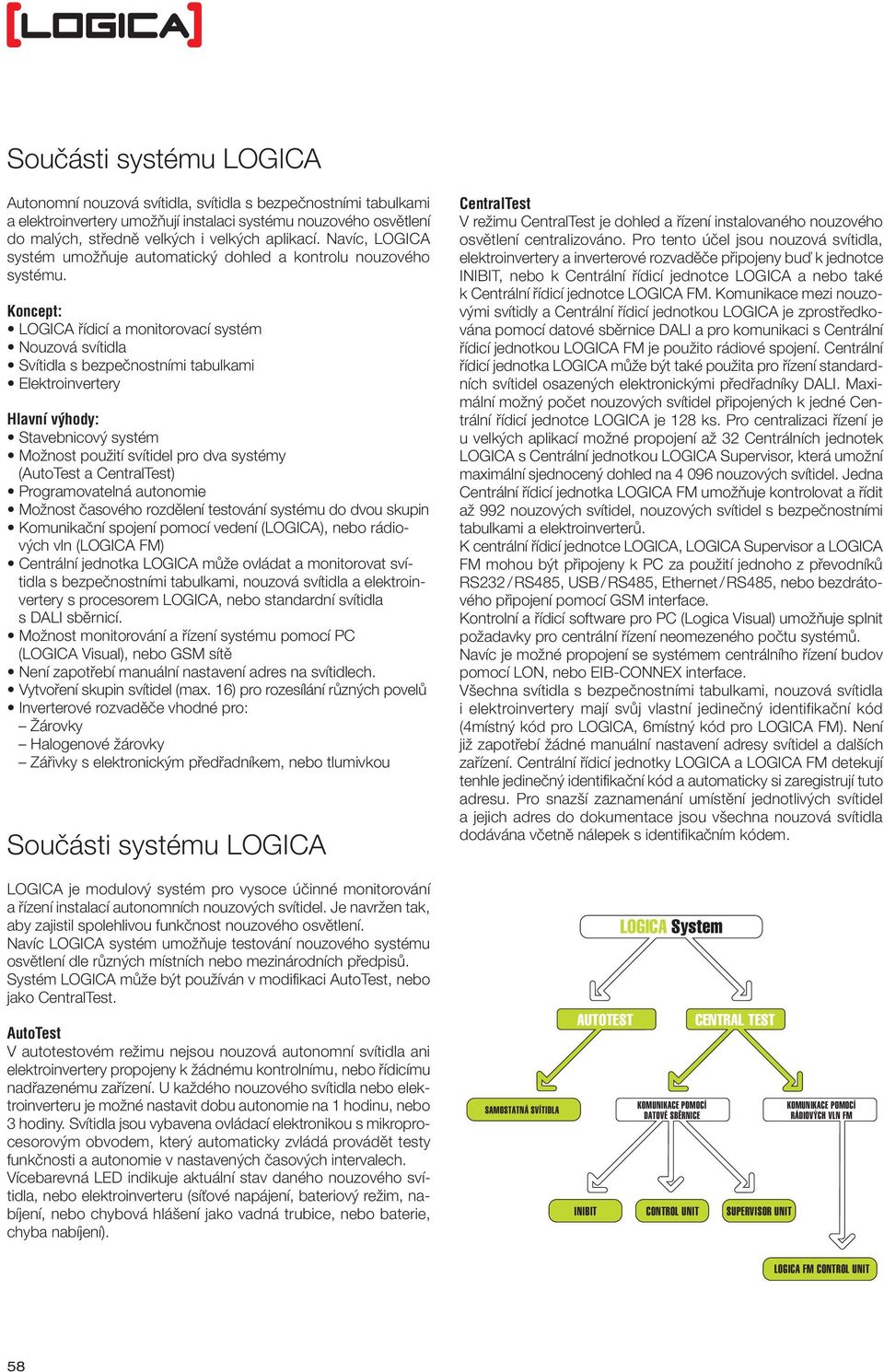

1 Součásti systému LOGICA Autonomní nouzová svítidla, svítidla s bezpečnostními tabulkami a elektroinvertery umožňují instalaci systému nouzového osvětlení do malých, středně velkých i velkých aplikací. Navíc, LOGICA systém umožňuje automatický dohled a kontrolu nouzového systému. Koncept: LOGICA řídicí a monitorovací systém Nouzová svítidla Svítidla s bezpečnostními tabulkami Elektroinvertery Hlavní výhody: Stavebnicový systém Možnost použití svítidel pro dva systémy (AutoTest a CentralTest) Programovatelná autonomie Možnost časového rozdělení testování systému do dvou skupin Komunikační spojení pomocí vedení (LOGICA), nebo rádiových vln (LOGICA FM) Centrální jednotka LOGICA může ovládat a monitorovat svítidla s bezpečnostními tabulkami, nouzová svítidla a elektroinvertery s procesorem LOGICA, nebo standardní svítidla s DALI sběrnicí. Možnost monitorování a řízení systému pomocí PC (LOGICA Visual), nebo GSM sítě Není zapotřebí manuální nastavení adres na svítidlech. Vytvoření skupin svítidel (max. 16) pro rozesílání různých povelů Inverterové rozvaděče vhodné pro: Žárovky Halogenové žárovky Zářivky s elektronickým předřadníkem, nebo tlumivkou Součásti systému LOGICA CentralTest V režimu CentralTest je dohled a řízení instalovaného nouzového osvětlení centralizováno. Pro tento účel jsou nouzová svítidla, elektroinvertery a inverterové rozvaděče připojeny buď k jednotce INIBIT, nebo k Centrální řídicí jednotce LOGICA a nebo také k Centrální řídicí jednotce LOGICA FM. Komunikace mezi nouzovými svítidly a Centrální řídicí jednotkou LOGICA je zprostředkována pomocí datové sběrnice DALI a pro komunikaci s Centrální řídicí jednotkou LOGICA FM je pou žito rádiové spojení. Centrální řídicí jednotka LOGICA může být také použita pro řízení standardních svítidel osazených elektronickými předřadníky DALI. Maximální možný počet nouzových svítidel připojených k jedné Centrální řídicí jednotce LOGICA je 128 ks. Pro centralizaci řízení je u velkých aplikací možné propojení až 32 Centrálních jednotek LOGICA s Centrální jednotkou LOGICA Supervisor, která umožní maximální sjednocený dohled na nouzových svítidel. Jedna Centrální řídicí jednotka LOGICA FM umožňuje kontrolovat a řídit až 992 nouzových svítidel, nouzových svítidel s bezpečnostními tabulkami a elektro inverterů. K centrální řídicí jednotce LOGICA, LOGICA Supervisor a LOGICA FM mohou být připojeny k PC za použití jednoho z převodníků RS232 / RS485, USB / RS485, Ethernet / RS485, nebo bezdrátového připojení pomocí GSM interface. Kontrolní a řídicí software pro PC ( Visual) umožňuje splnit požadavky pro centrální řízení neomezeného počtu systémů. Navíc je možné propojení se systémem centrálního řízení budov pomocí LON, nebo EIB-CONNEX interface. Všechna svítidla s bezpečnostními tabulkami, nouzová svítidla i elektroinvertery mají svůj vlastní jedinečný identifikační kód (4místný kód pro LOGICA, 6místný kód pro LOGICA FM). Není již zapotřebí žádné manuální nastavení adresy svítidel a dalších zařízení. Centrální řídicí jednotky LOGICA a LOGICA FM detekují tenhle jedinečný identifikační kód a automaticky si zaregistrují tuto adresu. Pro snazší zaznamenání umístění jednotlivých svítidel a jejich adres do dokumentace jsou všechna nouzová svítidla dodávána včetně nálepek s identifikačním kódem. LOGICA je modulový systém pro vysoce účinné monitorování a řízení instalací autonomních nouzových svítidel. Je navržen tak, aby zajistil spolehlivou funkčnost nouzového osvětlení. Navíc LOGICA systém umožňuje testování nouzového systému osvětlení dle různých místních nebo mezinárodních předpisů. Systém LOGICA může být používán v modifikaci AutoTest, nebo jako CentralTest. AutoTest V autotestovém režimu nejsou nouzová autonomní svítidla ani elektroinvertery propojeny k žádnému kontrolnímu, nebo řídicímu nadřazenému zařízení. U každého nouzového svítidla nebo elektroinverteru je možné nastavit dobu autonomie na 1 hodinu, nebo 3 hodiny. Svítidla jsou vybavena ovládací elektronikou s mikroprocesorovým obvodem, který automaticky zvládá provádět testy funkčnosti a autonomie v nastavených časových intervalech. Vícebarevná LED indikuje aktuální stav daného nouzového svítidla, nebo elektroinverteru (síťové napájení, bateriový režim, nabíjení, nebo chybová hlášení jako vadná trubice, nebo baterie, chyba nabíjení). SAMOSTATNÁ SVÍTIDLA AUTOTEST INIBIT LOGICA System KOMUNIKACE POMOCÍ DATOVÉ SBĚRNICE CONTROL UNIT CENTRAL TEST SUPERVISOR UNIT KOMUNIKACE POMOCÍ RÁDIOVÝCH VLN FM LOGICA FM CONTROL UNIT 58

2 Systém FM radio control Přenos pomocí nízkovýkonového spektra rádiových vln bez energetického rušení vykazuje vysokou energetickou úspornost Rádiové vlny používané systémem FM mají extrémně nízký výkon, takže nevyzařují žádný typ nežádoucího elektromagnetického rušení. Výkonový signál komunikace FM na frekvenci 2,4 GHz je stokrát nižší než výkon vyzařovaný běžným mobilním telefonem. Všechny produkty této řady spadají do kategorie stanovené podle Evropského doporučení ERC / REC Automatické komunikace mezi Centrální řídicí jednotkou a svítidly Pokud je systém zapnutý, Centrální řídicí jednotka FM vysílá rádiový signál, tak aby prověřila a vymezila přesný počet a umístění nainstalovaných svítidel. Adaptabilní proces automaticky vytvoří nejvhodnější komunikační trasu pro každé jednotlivé svítidlo. Tento proces je automaticky spuštěn při uvedení do provozu, bez jakéhokoliv požadovaného zásahu ze strany obsluhy, což podstatně zjednodušuje a zrychluje práci. Systém má schopnost reorganizovat rádiové datové trasy vždy, když dojde ke změně konfigurace systému. Neomezený rozsah Systém sekvenčního opakování vyvinutý v Beghelli umožnil dosáhnout extrémně velkého rozsahu navzdory nízké spotřebě energie. Signál vysílaný Centrální řídicí jednotkou je přijímán prvním svítidlem umístěným na cestě, vytvořené během načítacího procesu při spuštění Centrální řídicí jednotky. Každé svítidlo je vybaveno komunikačním vysílač-přijímačem (transceiver) a rádio zesilovačem, který přijímá a odesílá signál k dalšímu svítidlu na komunikační trase. Při použití nízkovýkonových rádiových vln je možné garantovat dokonalý příjem signálu, bez ohledu na rozsah systému. Maximální vzdálenost mezi jednotlivými svítidly je až 400 m. Systém je konstruován tak, aby neovlivňoval ostatní bezdrátově komunikující systémy. Opakovaný signál má stejnou intenzitu jako počáteční signál Obousměrná komunikace Nouzová svítidla a svítidla s bezpečnostními značkami systému LG a LGFM Esc k o FM Centrální řídicí jednotka 59

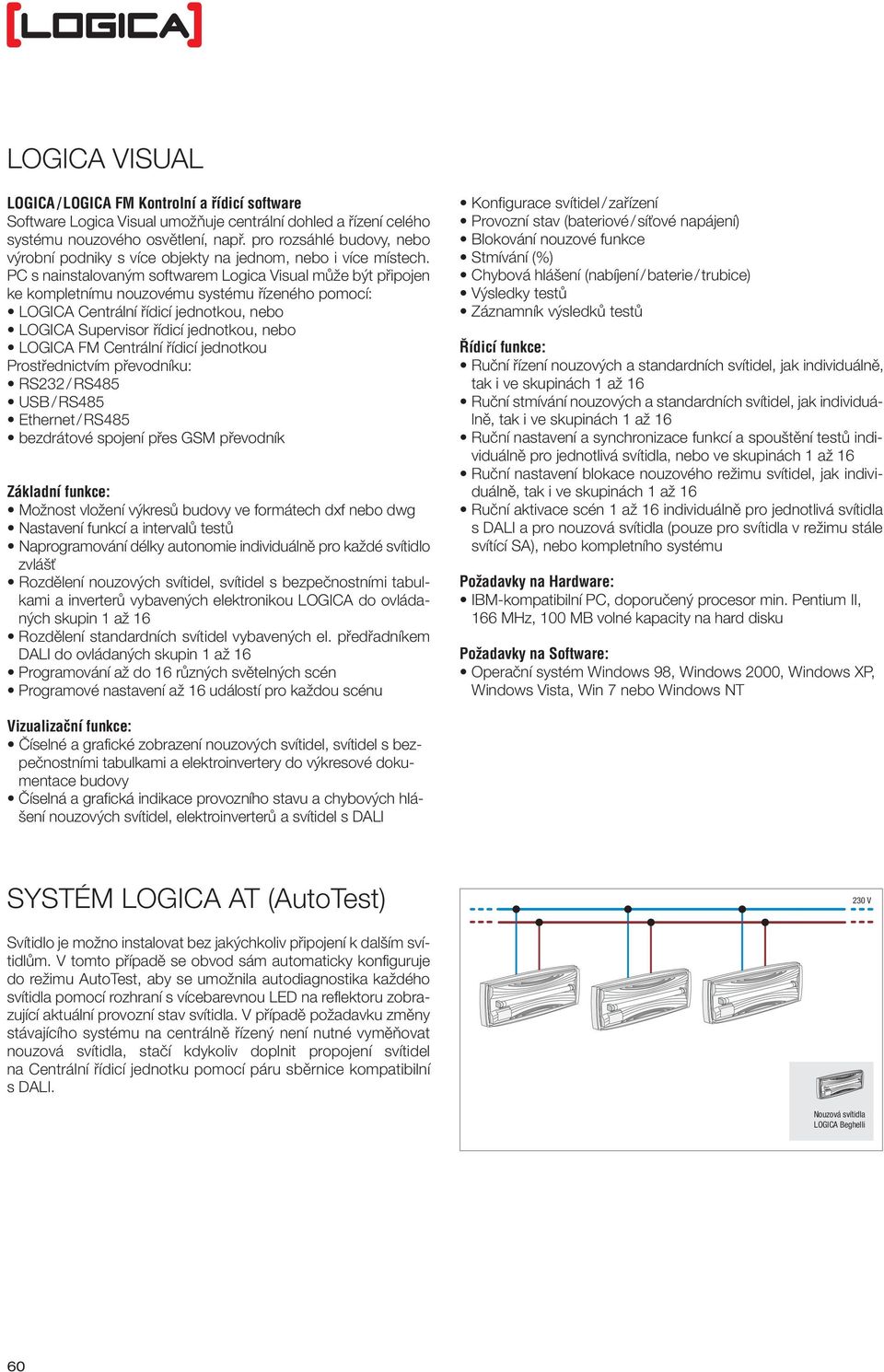

3 LOGICA VISUAL LOGICA / LOGICA FM Kontrolní a řídicí software Software Visual umožňuje centrální dohled a řízení celého systému nouzového osvětlení, např. pro rozsáhlé budovy, nebo výrobní podniky s více objekty na jednom, nebo i více místech. PC s nainstalovaným softwarem Visual může být připojen ke kompletnímu nouzovému systému řízeného pomocí: LOGICA Centrální řídicí jednotkou, nebo LOGICA Supervisor řídicí jednotkou, nebo LOGICA FM Centrální řídicí jednotkou Prostřednictvím převodníku: RS232 / RS485 USB / RS485 Ethernet / RS485 bezdrátové spojení přes GSM převodník Základní funkce: Možnost vložení výkresů budovy ve formátech dxf nebo dwg Nastavení funkcí a intervalů testů Naprogramování délky autonomie individuálně pro každé svítidlo zvlášť Rozdělení nouzových svítidel, svítidel s bezpečnostními tabulkami a inverterů vybavených elektronikou LOGICA do ovládaných skupin 1 až 16 Rozdělení standardních svítidel vybavených el. předřadníkem DALI do ovládaných skupin 1 až 16 Programování až do 16 různých světelných scén Programové nastavení až 16 událostí pro každou scénu Konfigurace svítidel / zařízení Provozní stav (bateriové / síťové napájení) Blokování nouzové funkce Stmívání (%) Chybová hlášení (nabíjení / baterie / trubice) Výsledky testů Záznamník výsledků testů Řídicí funkce: Ruční řízení nouzových a standardních svítidel, jak individuálně, tak i ve skupinách 1 až 16 Ruční stmívání nouzových a standardních svítidel, jak individuá - lně, tak i ve skupinách 1 až 16 Ruční nastavení a synchronizace funkcí a spouštění testů individuálně pro jednotlivá svítidla, nebo ve skupinách 1 až 16 Ruční nastavení blokace nouzového režimu svítidel, jak individuálně, tak i ve skupinách 1 až 16 Ruční aktivace scén 1 až 16 individuálně pro jednotlivá svítidla s DALI a pro nouzová svítidla (pouze pro svítidla v režimu stále svítící SA), nebo kompletního systému Požadavky na Hardware: IBM-kompatibilní PC, doporučený procesor min. Pentium II, 166 MHz, 100 MB volné kapacity na hard disku Požadavky na Software: Operační systém Windows 98, Windows 2000, Windows XP, Windows Vista, Win 7 nebo Windows NT Vizualizační funkce: Číselné a grafické zobrazení nouzových svítidel, svítidel s bezpečnostními tabulkami a elektroinvertery do výkresové dokumentace budovy Číselná a grafická indikace provozního stavu a chybových hlášení nouzových svítidel, elektroinverterů a svítidel s DALI SYSTÉM LOGICA AT (AutoTest) Svítidlo je možno instalovat bez jakýchkoliv připojení k dalším svítidlům. V tomto případě se obvod sám automaticky konfiguruje do režimu AutoTest, aby se umožnila autodiagnostika každého svítidla pomocí rozhraní s vícebarevnou LED na reflektoru zobrazující aktuální provozní stav svítidla. V případě požadavku změny stávajícího systému na centrálně řízený není nutné vyměňovat nouzová svítidla, stačí kdykoliv doplnit propojení svítidel na Centrální řídicí jednotku pomocí páru sběrnice kompatibilní s DALI. Nouzová svítidla 60

4 Systém SYSTÉM LOGICA INIBIT Řídicí jednotka LOGICA INIBIT je vhodná pro méně náročné central testové systémy s následujícími druhy úkonů: Centrální manuální test Synchronizace testů na svítidlech / zařízeních Blokace nouzového stavu na svítidlech / zařízeních Resetování chybových hlášení na svítidlech / zařízeních CENTRÁLNĚ ŘÍZENÝ SYSTÉM (CT) LOGICA Pomocí sběrnice BUS až 128 svítidel Centrální řídicí jednotka LOGICA umožňuje pomocí datové sběrnice ovládat svítidla nouzového osvětlení řady LOGICA, tak i svítidla DALI, a to až do počtu 128 svítidel. Prostřednictvím PC je možné řídit potenciálně neomezený počet centrálních řídicích jednotek LOGICA, což umožňuje vytvoření systému s velkým množstvím nouzových svítidel, která jsou sjednocena v jedno řídicí místo CentralTest. Centrální jednotka LOGICA DALI BUS Nouzová svítidla DALI BUS Nouzová svítidla a svítidla s bezpečnostními značkami systému LG a LGFM Možnosti pro svítidla DALI: Vytvoření skupin svítidel (max. 16) pro rozesílání různých povelů Funkce stmívání Správa předem naprogramovaných nastavení pro ovládání druhu osvětlení podle požadované funkce. Centrální řídicí jednotka LOGICA má vstup ze čtyř programovatelných tlačítek pro správu různých druhů osvětlení. Časování s nastavením denní / týdenní / měsíční aktivace růz ných scén pro skupiny i jednotlivá svítidla (např. noční osvětlení) Možnosti pro svítidla nouzového osvětlení LOGICA: Synchronizace testovacích úkonů Časování funkcí testu nouzového osvětlení Ruční spuštění testů jednotlivých svítidel nebo skupin Přeprogramování autonomie každého svítidla (1 nebo 3 h) Vytvoření skupin svítidel (max. 16) pro rozesílání různých povelů Vypnutí nouzové funkce pro skupiny i jednotlivá svítidla Zaznamenávání chyb jednotlivých svítidel s přesným popisem typu nainstalovaného akumulátoru a zářivky Zrušení chyb Stmívání svítidel (pouze pro stále svítící nouzová svítidla SA) Časování s nastavením denní / týdenní / měsíční aktivace zapnutí a vypnutí stále svítících nouzových svítidel v režimu SA LOGICA Centrální jednotka LON interface LON GSM interface Svítidlo kompatibilní s DALI PC Nouzové svítidlo tiskárna Další převodníky: USB ETHERNET RS232 61

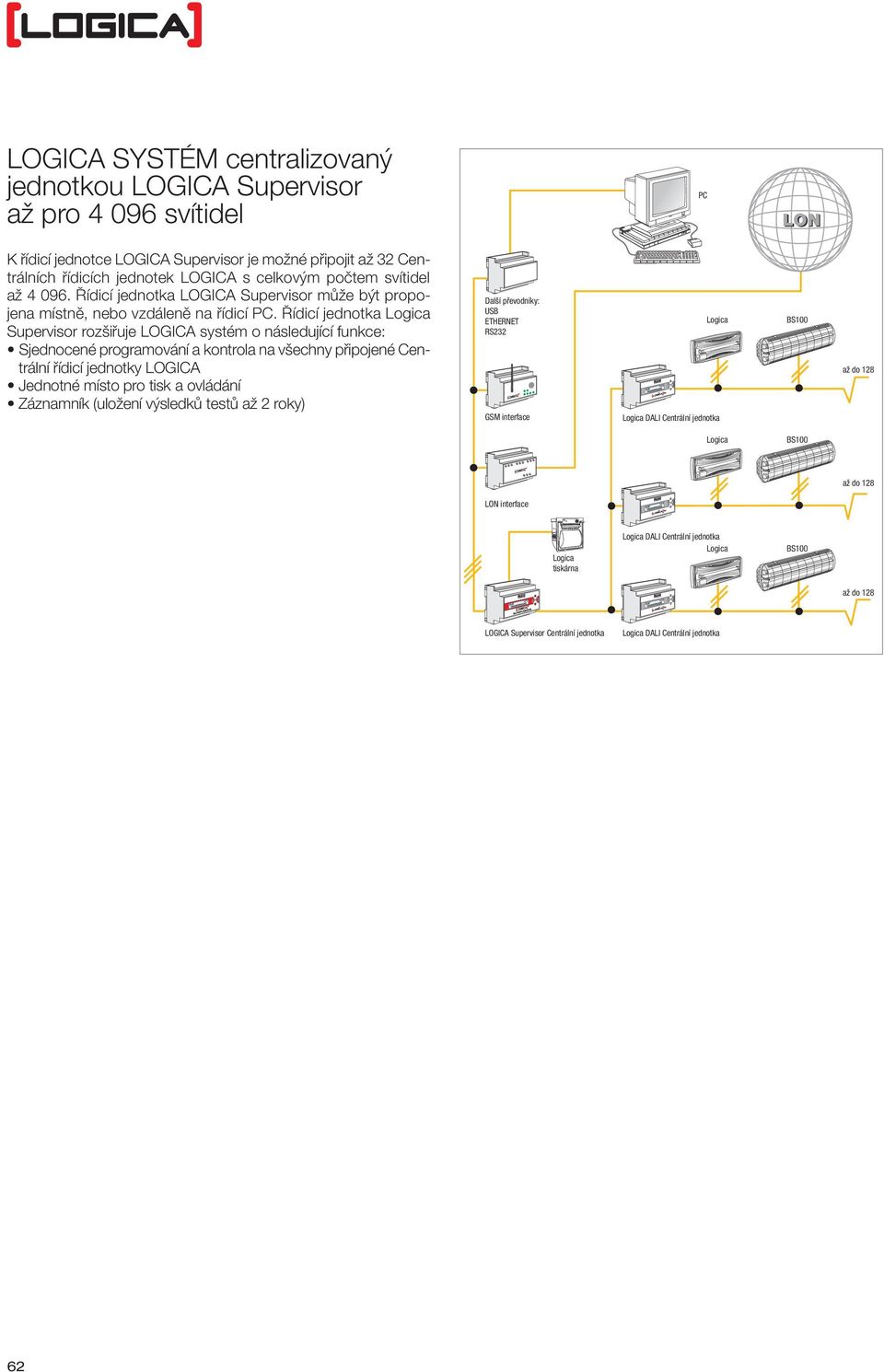

5 LOGICA SYSTÉM centralizovaný jednotkou LOGICA Supervisor až pro svítidel PC LON K řídicí jednotce LOGICA Supervisor je možné připojit až 32 Centrálních řídicích jednotek LOGICA s celkovým počtem svítidel až Řídicí jednotka LOGICA Supervisor může být propojena místně, nebo vzdáleně na řídicí PC. Řídicí jednotka Supervisor rozšiřuje LOGICA systém o následující funkce: Sjednocené programování a kontrola na všechny připojené Centrální řídicí jednotky LOGICA Jednotné místo pro tisk a ovládání Záznamník (uložení výsledků testů až 2 roky) Další převodníky: USB ETHERNET RS232 GSM interface DALI Centrální jednotka BS100 až do 128 BS100 až do 128 LON interface tiskárna DALI Centrální jednotka BS100 až do 128 LOGICA Supervisor Centrální jednotka DALI Centrální jednotka 62

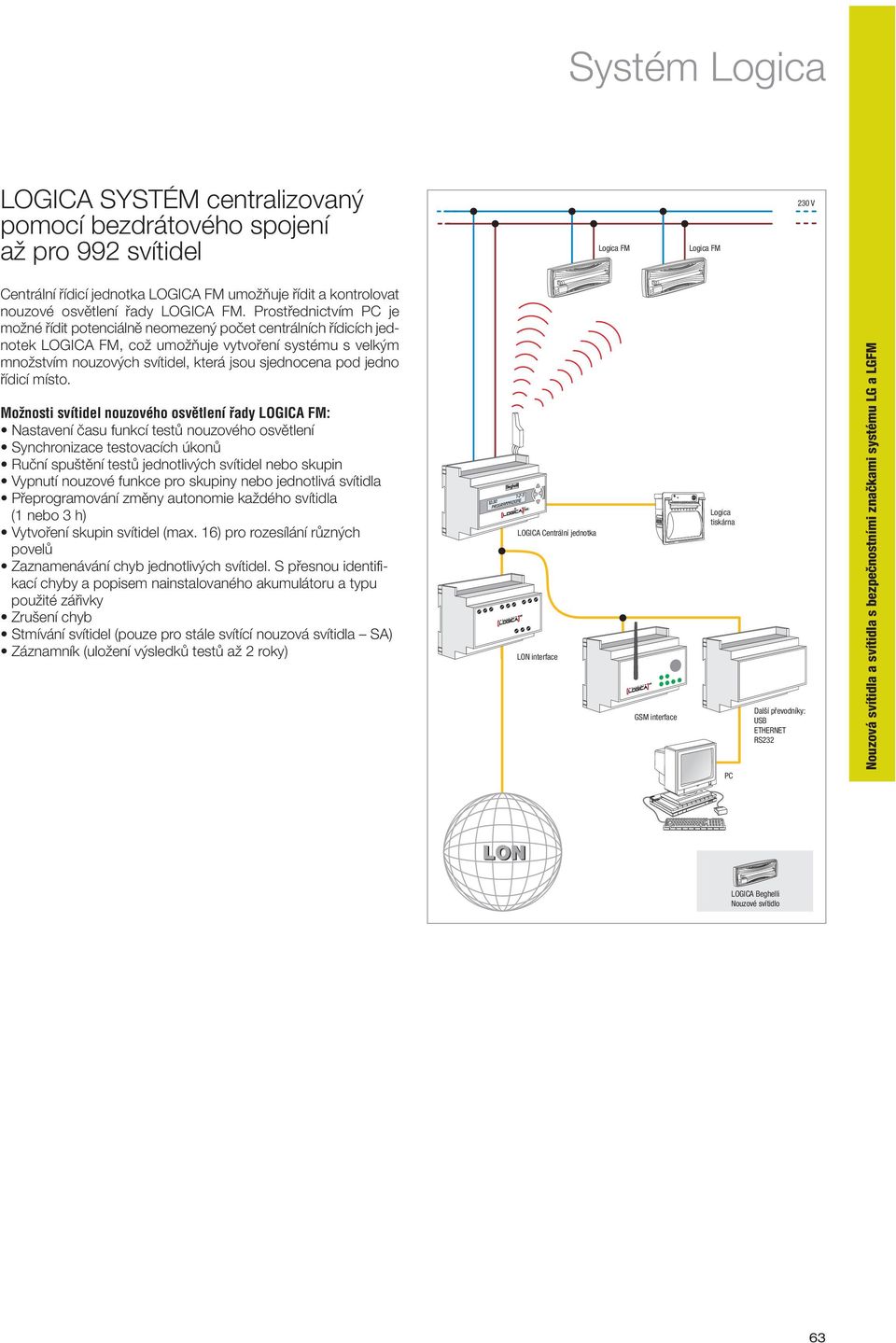

6 Systém LOGICA SYSTÉM centralizovaný pomocí bezdrátového spojení až pro 992 svítidel FM FM Centrální řídicí jednotka LOGICA FM umožňuje řídit a kontrolovat nouzové osvětlení řady LOGICA FM. Prostřednictvím PC je možné řídit potenciálně neomezený počet centrálních řídicích jednotek LOGICA FM, což umožňuje vytvoření systému s velkým množstvím nouzových svítidel, která jsou sjednocena pod jedno řídicí místo. Možnosti svítidel nouzového osvětlení řady LOGICA FM: Nastavení času funkcí testů nouzového osvětlení Synchronizace testovacích úkonů Ruční spuštění testů jednotlivých svítidel nebo skupin Vypnutí nouzové funkce pro skupiny nebo jednotlivá svítidla Přeprogramování změny autonomie každého svítidla (1 nebo 3 h) Vytvoření skupin svítidel (max. 16) pro rozesílání různých povelů Zaznamenávání chyb jednotlivých svítidel. S přesnou identifikací chyby a popisem nainstalovaného akumulátoru a typu použité zářivky Zrušení chyb Stmívání svítidel (pouze pro stále svítící nouzová svítidla SA) Záznamník (uložení výsledků testů až 2 roky) LOGICA Centrální jednotka LON interface GSM interface tiskárna Další převodníky: USB ETHERNET RS232 Nouzová svítidla a svítidla s bezpečnostními značkami systému LG a LGFM PC LON Nouzové svítidlo 63
