1 LED veřejné osvětlení S Y S T É M Ř Í Z E N Í VisioSmartDIMM

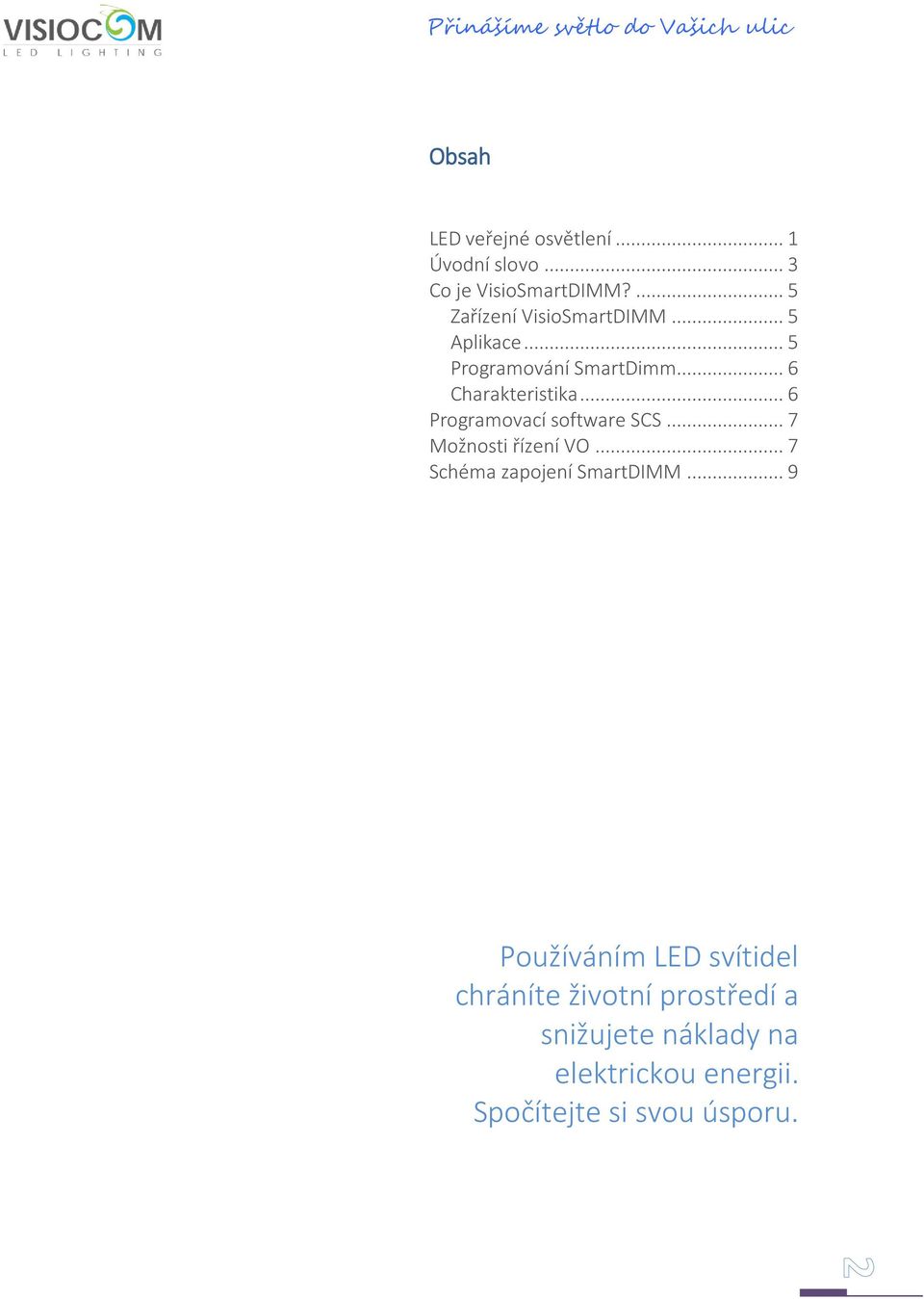

2 Obsah LED veřejné osvětlení... 1 Úvodní slovo... 3 Co je VisioSmartDIMM?... 5 Zařízení VisioSmartDIMM... 5 Aplikace... 5 Programování SmartDimm... 6 Charakteristika... 6 Programovací software SCS... 7 Možnosti řízení VO... 7 Schéma zapojení SmartDIMM... 9 Používáním LED svítidel chráníte životní prostředí a snižujete náklady na elektrickou energii. Spočítejte si svou úsporu.

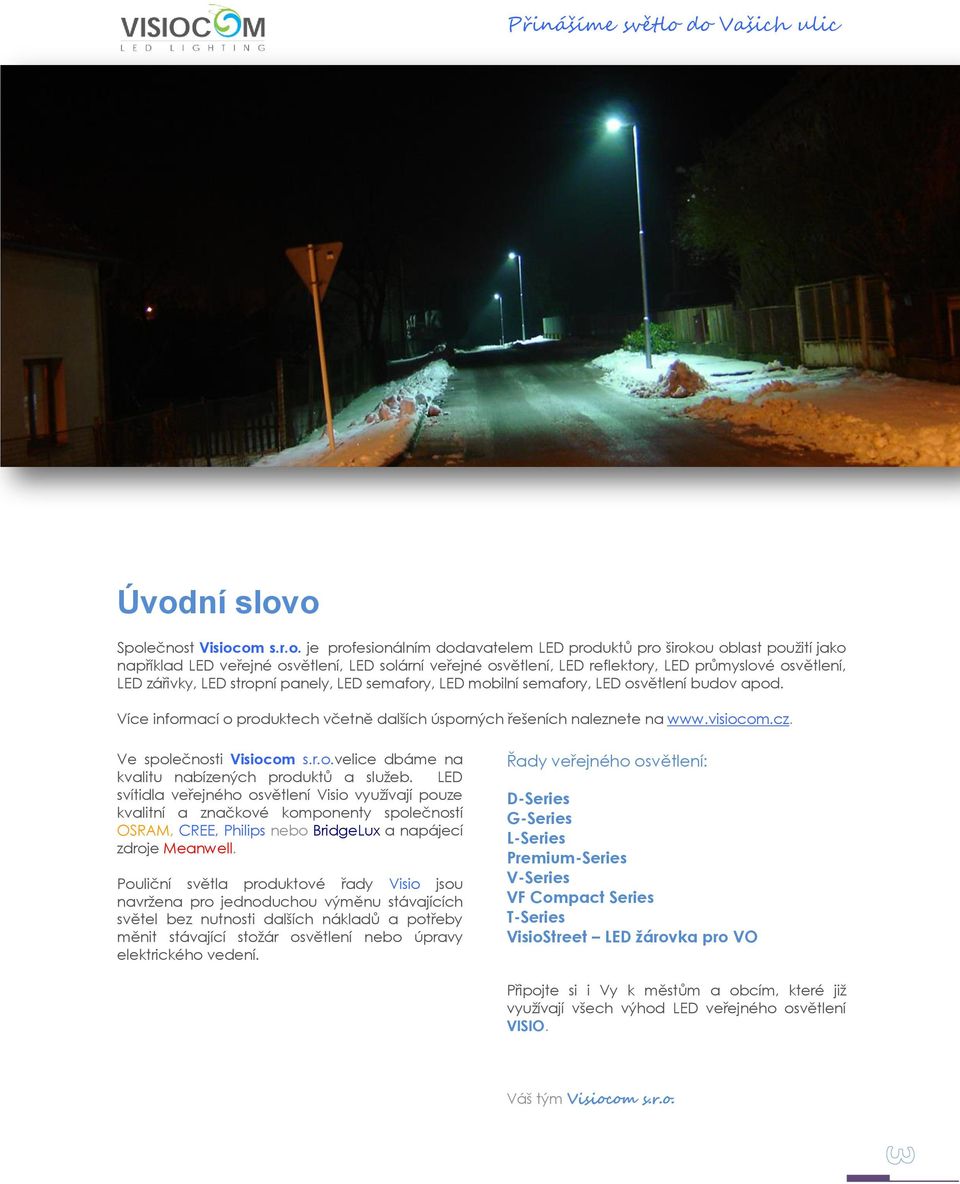

3 Úvodní slovo Společnost Visiocom s.r.o. je profesionálním dodavatelem LED produktů pro širokou oblast použití jako například LED veřejné osvětlení, LED solární veřejné osvětlení, LED reflektory, LED průmyslové osvětlení, LED zářivky, LED stropní panely, LED semafory, LED mobilní semafory, LED osvětlení budov apod. Více informací o produktech včetně dalších úsporných řešeních naleznete na Ve společnosti Visiocom s.r.o.velice dbáme na kvalitu nabízených produktů a služeb. LED svítidla veřejného osvětlení Visio využívají pouze kvalitní a značkové komponenty společností OSRAM, CREE, Philips nebo BridgeLux a napájecí zdroje Meanwell. Pouliční světla produktové řady Visio jsou navržena pro jednoduchou výměnu stávajících světel bez nutnosti dalších nákladů a potřeby měnit stávající stožár osvětlení nebo úpravy elektrického vedení. Řady veřejného osvětlení: D-Series G-Series L-Series Premium-Series V-Series VF Compact Series T-Series VisioStreet LED žárovka pro VO Připojte si i Vy k městům a obcím, které již využívají všech výhod LED veřejného osvětlení VISIO. Váš tým Visiocom s.r.o.

4 Získejte PRÉMIOVOU zkušenost Visio PREMIUM-series + SYSTÉ M Ř Í Z E N Í VisioSmartDIMM Tento produkt (LED svítidlo, elektronické součástky, napájecí zdroj) by neměl být umístěn do komunálního odpadu. Zkontrolujte místní předpisy pro likvidaci elektronických výrobků. Na svítidlo se vztahuje záruka 60 měsíců. Informujte se o záručních podmínkách na info@visiocom.cz. V případě poruchy produktu je zasílán náhradní napájecí zdroj. Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému RETELA ( Recyklační příspěvek je zahrnut v ceně výrobku Vlastnosti a specifikace se mohou změnit bez předchozího upozornění. Barva produkt se může lišit od vyobrazení z důvodu nastavení kamery a aktuálních podmínek při pořizování. VISIO PREMIUM a P je ochranná známka společnosti VISIOCOM Ltd. Všechny ostatní ochranné známky jsou majetkem jejich příslušných vlastníků.

5 Co je VisioSmartDIMM? VisioSmartDIMM je chytrá řídící jednotka s interní pamětí, která se instaluje do kompatabilního LED svítidla veřejného osvětlení. Jednotka může pracovat autonomně, tj. pomocí software je do ní nahrán příslušný harmonogram svícení. Jednotky VisioSmartDIMM je taktéž možno ovládat pomocí VisioBox nebo VisioV360, které se instalují do rozvaděče. Jednotka VisioSmartDIMM dělá LED svítidlo chytřejší a úspornější. Jednotky Vám umožní snížit celkovou spotřebu VO bez nutnosti instalace kabeláže nebo bezdrátových přenosů. Jednoduše po stávajícím elektrickém vedení Zařízení VisioSmartDIMM Jednotka Visio SmartDIMM je ovládací zařízení pro kompatibilní LED driver nabízející vysoké energetické úspory při nízké investici, nenáročné instalaci a údržbě. Je určený pro standardní LED driver s rozhraním stmívání PWM přinášející funkci stmívání podle uživatelem nastaveného harmonogramu. Visio SmartDIMM je programovatelný po napájecím vedení. Aplikace Jednotka Visio SmartDIMM je navržena pro montáž do svítidla v různých oblastech použití jako jsou parky, obytné oblasti, ulice, komunikace, parkoviště, přístavy apod. Je kompatibilní s většinou standardních LED driverů s rozhraním PWM. Je vhodný také pro regulaci průmyslového osvětlení.

6 Programování SmartDimm Programování jednotek Visio SmartDIMM se provádí použitím řídícího software VisioSmartDimm a USB programátoru LightBox 2. LightBox 2 moduluje instrukce do napájecího vedení, které následně SmartDIMM demoduluje, vykoná příkaz a v případě odeslání harmonogramu uloží do paměti Charakteristika Jednotka DIMM dokáže pracovat ve dvou základních režimech A a B a jednom přidruženém režimu C. A. přijímání instrukcí po napájecím vedení a v reálném čase upravuje řídící napětí PWM B. řízení osvětlení podle harmonogramu uloženého v paměti C. nahrávání harmonogramu po napájecím vedení VisioSmartDIMM neobsahuje hodiny reálného času, ale počítadlo časového úseku. V případě samostatného zapojení je harmonogram stmívání založený na výpočtu poločasu od doby zapnutí svícení do vypnutí. Poločas se vypočítá po prvním provozu a následně kontroluje dva předchozí provozy pro správnou adaptaci. Časový rozdíl vybrané země se nastaví během instalace harmonogramu stmívání. Režim A je nadřazený režimu B. Jakmile zařízení přijme příkaz pomocí napájecího vedení, režim B bude do dalšího provozu neaktívní.

7 Programovací software SCS Přinášíme světlo do Vašich ulic Programovací software Smart Control Systém (SCS) pro VisioSmartDimm umožňuje tvorbu harmonogramů, které se pomocí programátoru LightBox 2 a počítače instalují do zařízení SmartDIMM. Umožňuje predikci úspor pro zvolené období se zobrazením východu a západu slunce podle integrovaného kalendáře. Harmonogram může obsahovat až 10 změn intenzity osvětlení v rozsahu 0-100%. Možnosti řízení VO V rámci LED veřejného osvětlení VISIO PREMIUM series jsou k dispozici 3 varianty řízení veřejného osvětlení pro dosažení ještě vyšších úspor: 1) Řešení "Economy" je instalace naprogramovaných modulů uvnitř LED svítidel VO. Tyto moduly je možné kdykoli přeprogramovat po vedení 230V.

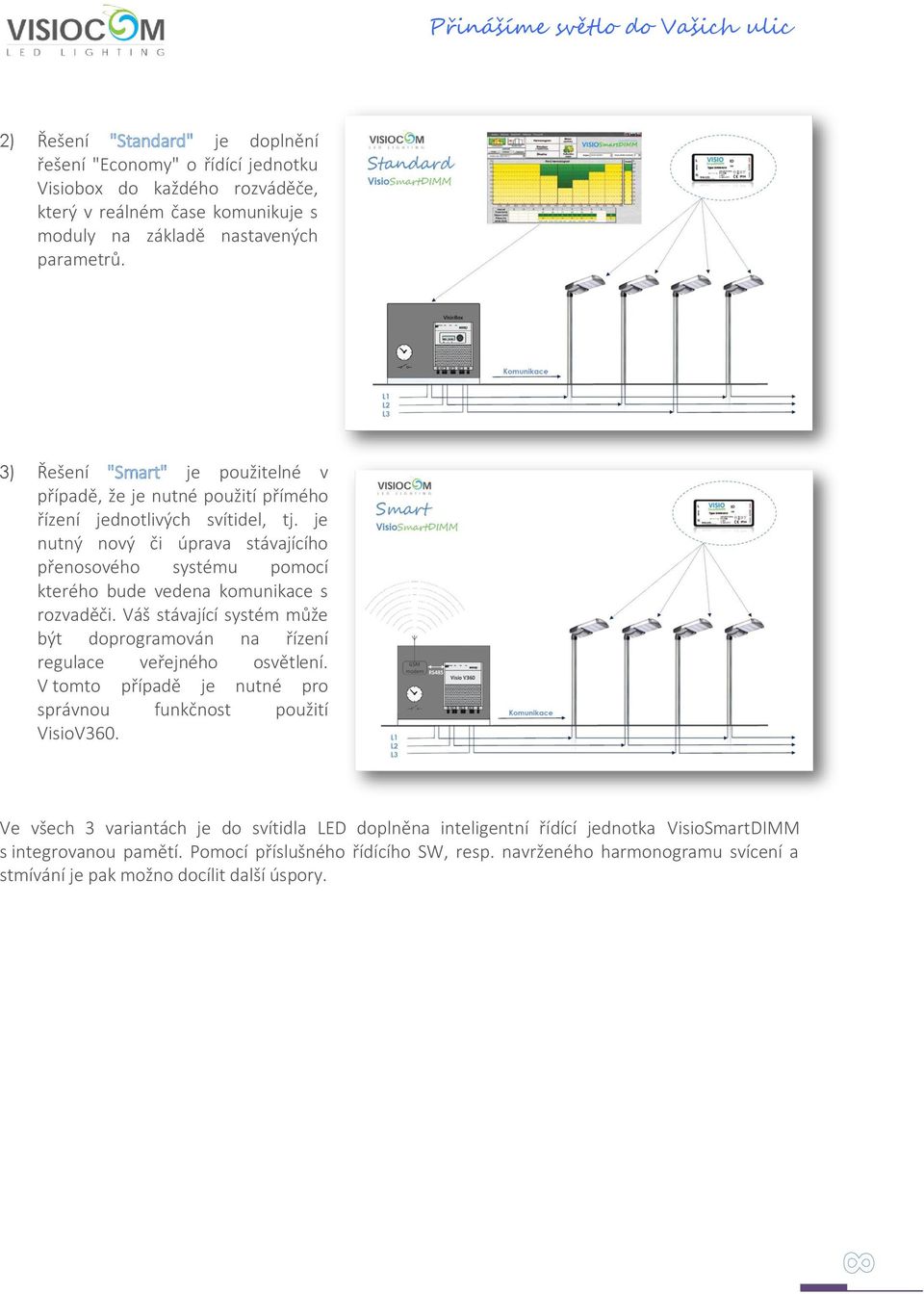

8 2) Řešení "Standard" je doplnění řešení "Economy" o řídící jednotku Visiobox do každého rozváděče, který v reálném čase komunikuje s moduly na základě nastavených parametrů. 3) Řešení "Smart" je použitelné v případě, že je nutné použití přímého řízení jednotlivých svítidel, tj. je nutný nový či úprava stávajícího přenosového systému pomocí kterého bude vedena komunikace s rozvaděči. Váš stávající systém může být doprogramován na řízení regulace veřejného osvětlení. V tomto případě je nutné pro správnou funkčnost použití VisioV360. Ve všech 3 variantách je do svítidla LED doplněna inteligentní řídící jednotka VisioSmartDIMM s integrovanou pamětí. Pomocí příslušného řídícího SW, resp. navrženého harmonogramu svícení a stmívání je pak možno docílit další úspory.

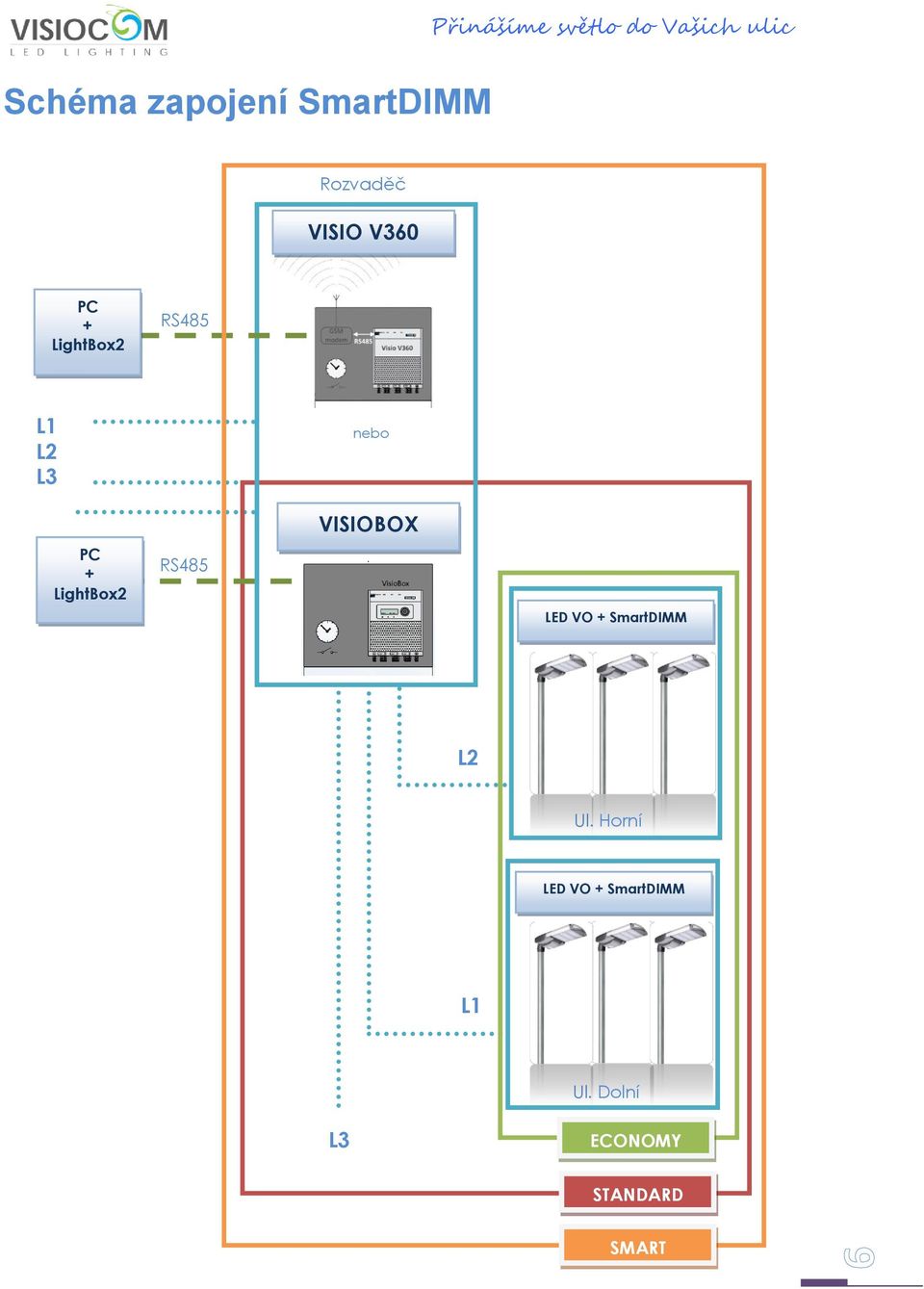

9 Schéma zapojení SmartDIMM Rozvaděč VISIO V360 PC + LightBox2 RS485 L1 L2 L3 PC + LightBox2 RS485 nebo VISIOBOX LED VO + SmartDIMM L2 Ul. Horní LED VO + SmartDIMM L1 Ul. Dolní L3 ECONOMY STANDARD SMART
