1 Report termografické prohlídky Spolecnost GESTO Products s.r.o. Zpracoval dr. Bílek Datum 31st January 2010 Hlavní poznámka Protokol z termovizní diagnostiky Rodinný dům objekt A Název firmy : Adresa : Klokoty Tábor Kraj, stát :Jihočeský, Česká republika Telefon : Mobilní číslo : Termovizní kamera IRISYS 4000: Pracuje v infračervené oblasti elektromagnetického spektra a umožňuje bezdotykové měření teploty na povrchu měřeného objektu. Měření je založené na principu přeměny elektromagnetické energie vyzařované objektem, na elektronický videosignál, který je dále zesílený a zpracovávaný pomocí řídící elektroniky a mikroprocesoru. Výsledkem je obraz povrchového rozložení teploty snímaného objektu. Snímaný obraz se zaznamenává ve formě obrázků na počítačovou kartu, kde může být dále zpracovávaný. Termografická diagnostika: Je grafický záznam, který zobrazuje rozložení teploty snímaného objektu. Snímaný objekt je na obrázku zobrazený jako na fotografii s tím rozdílem, že nejsou zobrazené jeho viditelné obrysy a detaily, ale jejich povrchová teplota. Snímaný objekt je zobrazený ve škále barev, přičemž každé barvě je přiřazený určitý rozsah teplot. Tmavším barvám jsou přiřazené teploty nižší, světlejším barvám teploty vyšší. Tepelný odpor konstrukce: Hustota tepelného toku šířícího se jednovrstvovou konstrukcí v ustáleném teplotním stavu je přímo úměrná rozdílu teplot na vnitřním a vnějším povrchu konstrukce a nepřímo úměrná tepelnému odporu konstrukce. Pojmem tepelný most se rozumí takové místo v konstrukci, které způsobuje nižší teplotu na vnitřním povrchu než je v běžném místě. Podle této definice můžeme mezi tepelné mosty zařadit i rohy. Tepelné mosty obvykle vznikají v místech, kde jsou hodnoty součinitele tepelné vodivosti vyšší, než je v běžném místě konstrukce. Když je v konstrukci tepelný most, můžeme předpokládat, že jeho teplota v zimním období na vnitřním povrchu bude nižší, než je teplota v běžném místě. Na vnějším povrchu materiálového tepelného mostu platí, že teplota na vnějším povrchu tepelného mostu bude vyšší než je teplota v běžném místě. Page 1 of 16

2 Obsah Popis Císlo strany Prohlídka 1 - RD Prohlídka 2 - RD Prohlídka 3 - RD Prohlídka 4 - RD Prohlídka 5 - RD Prohlídka 6 - RD Prohlídka 7 - RD Prohlídka 8 - RD Prohlídka 9 - RD Prohlídka 10 - RD Prohlídka 11 - RD Prohlídka 12 - RD Prohlídka 13 - RD Rekapitulace 16 Page 2 of 16

3 Prohlídka 1 - RD 0013 Cas 9.39 AM Na obrázku je termografický snímek obvodového pláště budovy a jeho prosklených otvorů. Teplotní škála dává informaci o tepelném rozsahu zaznamenaném na obrázku od -2.4 C do -5.4 C Rozdíl 3.0 C Kurzor C Kurzor C Rozdíl 3.0 C Namerená hodnota Rozdíl 3.0 C Nestandardní podmínky pro diagnostiku, teplo uniká stropem 4 Page 3 of 16

4 Prohlídka 2 - RD 0013 Cas 9.42 AM Na obrázku je termografický snímek obvodového pláště budovy a jeho betonového základu. Teplotní škála dává informaci o tepelném rozsahu zaznamenaném na obrázku od -5.3 C do -5.3 C Rozdíl 3.7 C Kurzor C Kurzor C Rozdíl 3.7 C Namerená hodnota Rozdíl 3.7 C Nestandardní podmínky pro diagnostiku 3 Page 4 of 16

5 Prohlídka 3 - RD 0013 Cas 9.45 AM Na obrázku je termografický snímek obvodového pláště budovy s děvam body měření.teplotní škála dává informaci o tepelném rozsahu zaznamenaném na obrázku od -6.8 C do -3.3 C Rozdíl -3.5 C Kurzor C Kurzor C Rozdíl -3.5 C Namerená hodnota Rozdíl -3.5 C Naměřený rozdíl v teplotách dává informaci, že po pravé straně dveří je prostor, kde není dobře provedena izolace. DODATEČNĚ zafoukat izolaci Page 5 of 16

6 Prohlídka 4 - RD 0013 Cas 9.46 AM Na obrázku je termografický snímek obvodového pláště budovy a jeho prosklených otvorů - dveří. Teplotní škála dává informaci o tepelném rozsahu zaznamenaném na obrázku od -4.0 C do -6.9 C Rozdíl C Kurzor C Kurzor C Rozdíl 2.9 C Namerená hodnota Rozdíl C 1 Page 6 of 16

7 Prohlídka 5 - RD 0013 Cas 9.48 AM Kurzor C Kurzor C Rozdíl -5.1 C Namerená hodnota Rozdíl -5.1 C 5 Page 7 of 16

8 Prohlídka 6 - RD 0013 Cas 9.50 AM Kurzor C Kurzor C Rozdíl 1.1 C Namerená hodnota Rozdíl 1.1 C 3 Page 8 of 16

9 Prohlídka 7 - RD 0013 Cas 9.51 AM Na obrázku je termografický snímek podpraží budovy a jeho prosklených otvorů - dveří. Teplotní škála dává informaci o tepelném rozsahu zaznamenaném na obrázku od -4.8 C do -5,2 C Rozdíl - 0,3 C Kurzor C Kurzor C Rozdíl 0.3 C Namerená hodnota Rozdíl - 0,3 C 1 Page 9 of 16

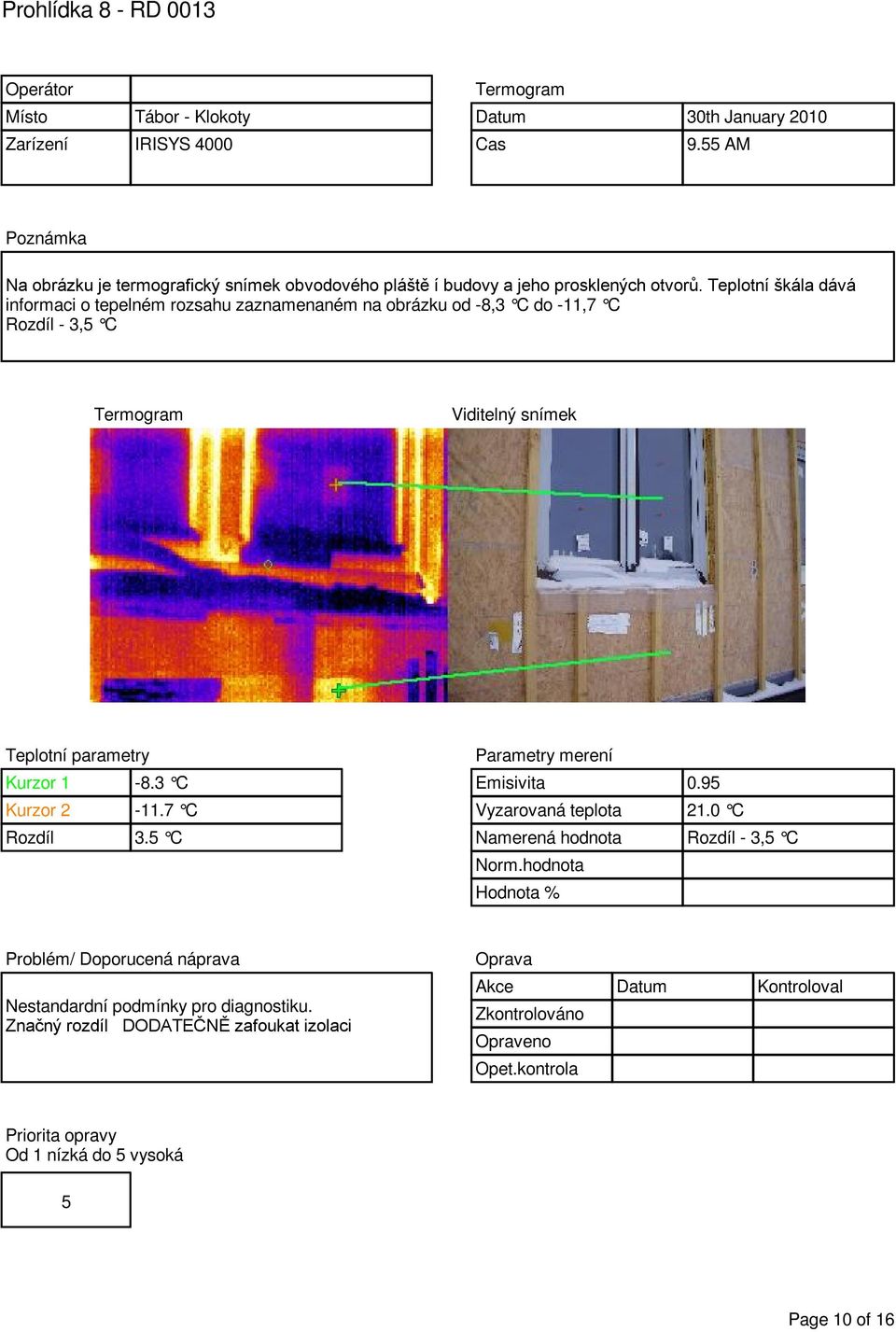

10 Prohlídka 8 - RD 0013 Cas 9.55 AM Na obrázku je termografický snímek obvodového pláště í budovy a jeho prosklených otvorů. Teplotní škála dává informaci o tepelném rozsahu zaznamenaném na obrázku od -8,3 C do -11,7 C Rozdíl - 3,5 C Kurzor C Kurzor C Rozdíl 3.5 C Namerená hodnota Rozdíl - 3,5 C Značný rozdíl DODATEČNĚ zafoukat izolaci 5 Page 10 of 16

11 Prohlídka 9 - RD 0013 Cas 9.56 AM Na obrázku je termografický snímek obvodového pláště í budovy a jeho prosklených otvorů. Teplotní škála dává informaci o tepelném rozsahu zaznamenaném na obrázku od -5,1 C do -9,0 C Rozdíl - 3,9 C Kurzor C Kurzor C Rozdíl 3.9 C Namerená hodnota Rozdíl - 3,9 C Značný rozdíl DODATEČNĚ zafoukat izolaci 5 Page 11 of 16

12 Prohlídka 10 - RD 0013 Cas 9.58 AM Na obrázku je termografický snímek obvodového pláště í budovy a základů. Teplotní škála dává informaci o tepelném rozsahu zaznamenaném na obrázku od -2,1 C do -7,6 C Rozdíl - 5,5 C Kurzor C Kurzor C Rozdíl 5.5 C Namerená hodnota Rozdíl - 5,5 C Věnovat pozornost ZATEPLENÍ základů 5 Page 12 of 16

13 Prohlídka 11 - RD 0013 Cas AM Kurzor C Kurzor C Rozdíl -0.6 C Namerená hodnota Rozdíl -0.6 C 2 Page 13 of 16

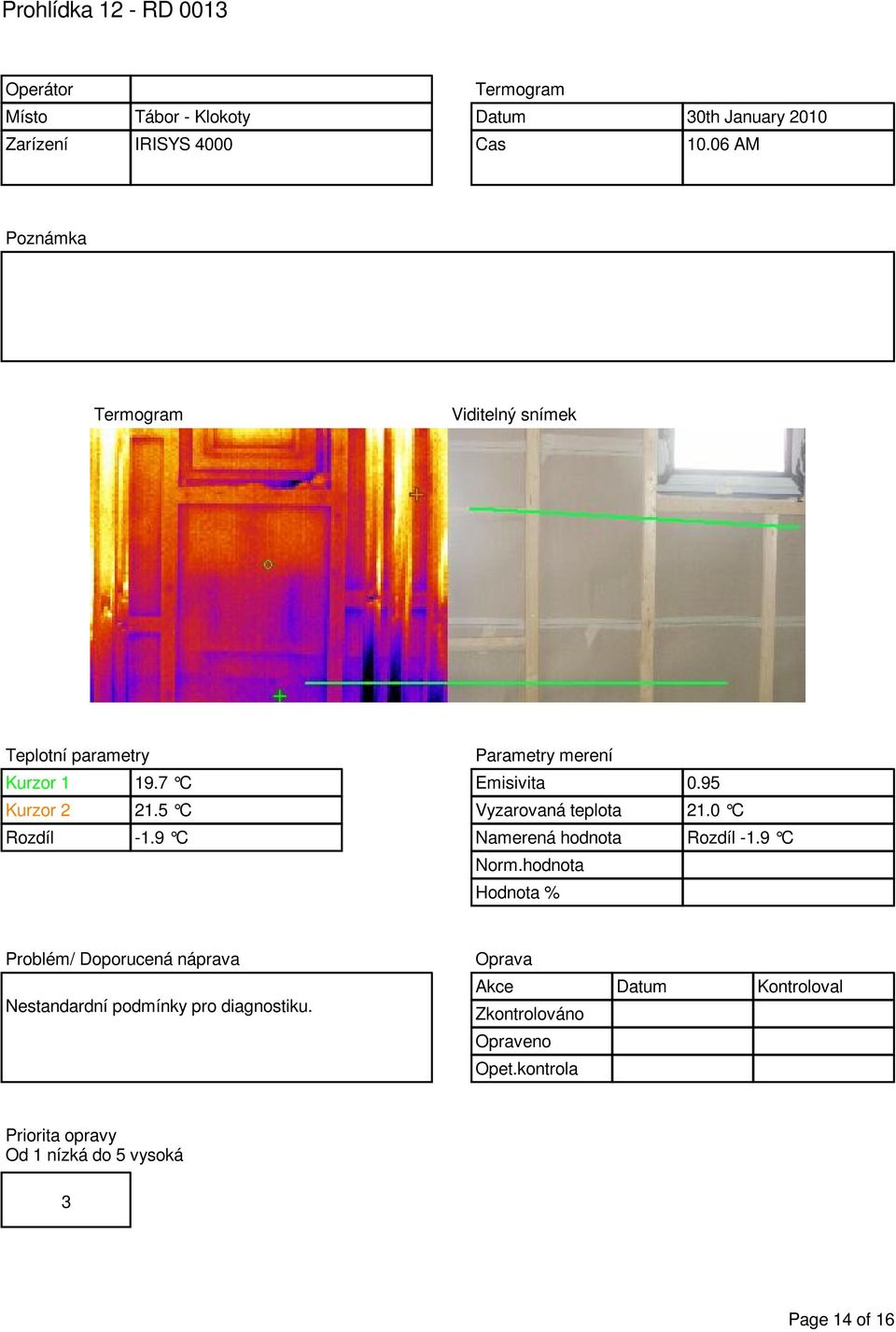

14 Prohlídka 12 - RD 0013 Cas AM Kurzor C Kurzor C Rozdíl -1.9 C Namerená hodnota Rozdíl -1.9 C 3 Page 14 of 16

15 Prohlídka 13 - RD 0013 Cas AM Modré body o a + naznačují nestandardní chování papírového potahu na OSB Nemám na to vlastní názor! Kurzor C Kurzor C Rozdíl -3.5 C Namerená hodnota Rozdíl -3.5 C 4 Page 15 of 16

16 Rekapitulace Prohlídka cís. Místo Zarízení Problém / Náprava Priorita 1 Nestandardní podmínky pro diagnostiku, teplo uniká stropem 4 2 Nestandardní podmínky pro diagnostiku Naměřený rozdíl v teplotách dává informaci, že po pravé straně dveří je prostor, kde není dobře provedena Značný rozdíl DODATEČNĚ zafoukat izolaci Značný rozdíl DODATEČNĚ zafoukat izolaci Věnovat pozornost ZATEPLENÍ základů Page 16 of 16
