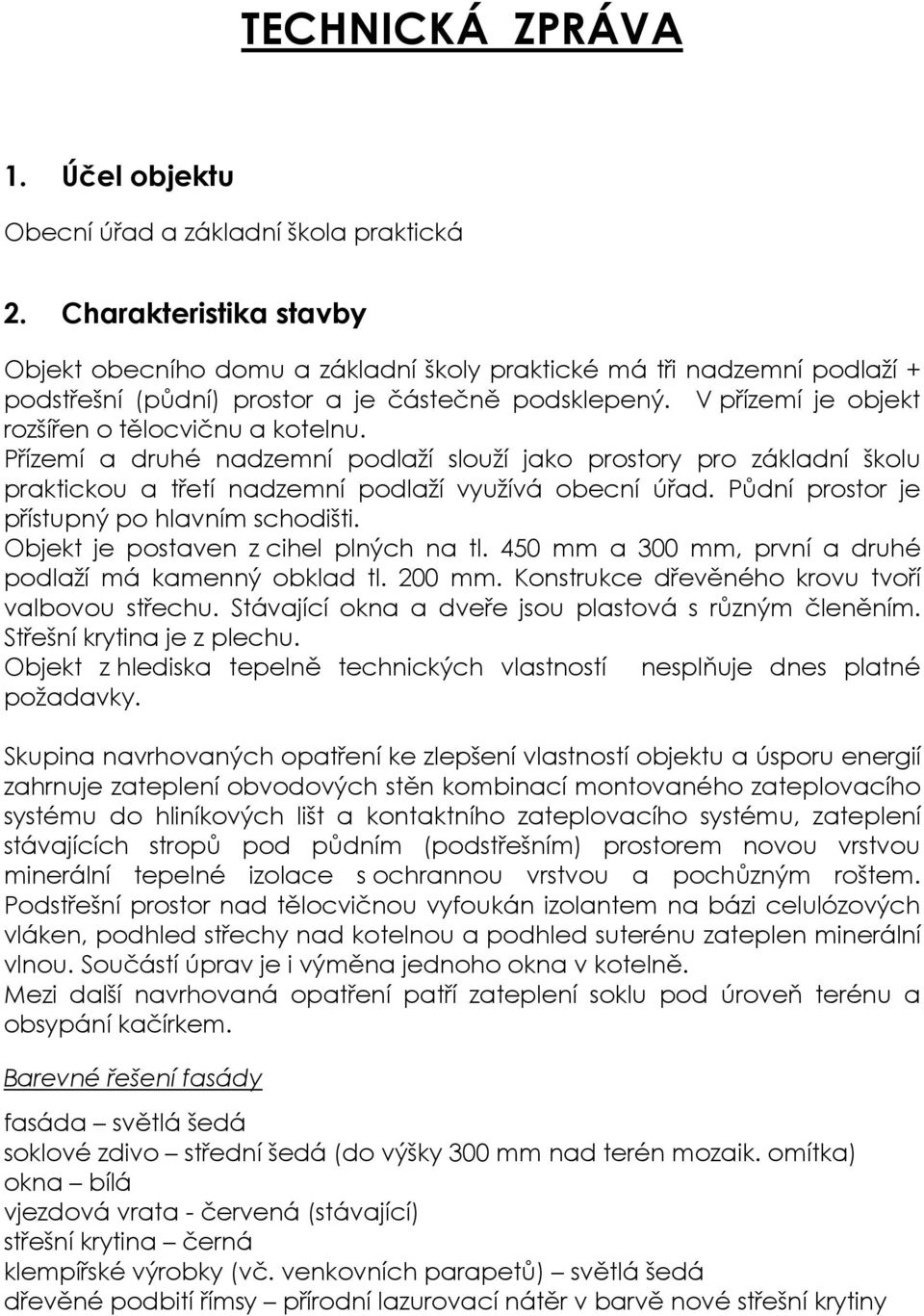

1 TECHNICKÁ ZPRÁVA 1. Účel objektu Obecní úřad a základní škola praktická 2. Charakteristika stavby Objekt obecního domu a základní školy praktické má tři nadzemní podlaží + podstřešní (půdní) prostor a je částečně podsklepený. V přízemí je objekt rozšířen o tělocvičnu a kotelnu. Přízemí a druhé nadzemní podlaží slouží jako prostory pro základní školu praktickou a třetí nadzemní podlaží využívá obecní úřad. Půdní prostor je přístupný po hlavním schodišti. Objekt je postaven z cihel plných na tl. 450 mm a 300 mm, první a druhé podlaží má kamenný obklad tl. 200 mm. Konstrukce dřevěného krovu tvoří valbovou střechu. Stávající okna a dveře jsou plastová s různým členěním. Střešní krytina je z plechu. Objekt z hlediska tepelně technických vlastností nesplňuje dnes platné požadavky. Skupina navrhovaných opatření ke zlepšení vlastností objektu a úsporu energií zahrnuje zateplení obvodových stěn kombinací montovaného zateplovacího systému do hliníkových lišt a kontaktního zateplovacího systému, zateplení stávajících stropů pod půdním (podstřešním) prostorem novou vrstvou minerální tepelné izolace s ochrannou vrstvou a pochůzným roštem. Podstřešní prostor nad tělocvičnou vyfoukán izolantem na bázi celulózových vláken, podhled střechy nad kotelnou a podhled suterénu zateplen minerální vlnou. Součástí úprav je i výměna jednoho okna v kotelně. Mezi další navrhovaná opatření patří zateplení soklu pod úroveň terénu a obsypání kačírkem. Barevné řešení fasády fasáda světlá šedá soklové zdivo střední šedá (do výšky 300 mm nad terén mozaik. omítka) okna bílá vjezdová vrata - červená (stávající) střešní krytina černá klempířské výrobky (vč. venkovních parapetů) světlá šedá dřevěné podbití římsy přírodní lazurovací nátěr v barvě nové střešní krytiny

2 3. Kapacity kapacita objektu orientace osvětlení a oslunění - stávající, není navrženými úpravami dotčena - stávající, není navrženými úpravami dotčena - stávající, není navrženými úpravami dotčeno 4. Technické a konstrukční řešení Bourání demontáž stávajícího okna odstranění stávajícího oplechování parapetů odstranění nesoudržných a odtržených částí obvodového pláště demontáž stávajících okapových svodů a hromosvodů (včetně jímačů) demontáž střešní plechové krytiny dočasná demontáž antén na střeše demontáž šindelové krytiny římsy po obvodu objektu mezi druhým a třetím podlažím odkopání zeminy a okapového chodníku pro zateplení soklu pod úrovní terénu vykopání uličního žlabu podél východní strany objektu Při provádění je nutné dbát na dodržování platných bezpečnostních, technologických a ostatních předpisů, které se vztahují k odstraňování staveb. Vybouraný materiál bude zlikvidován dle platných předpisů a uložen na skládky či na investorem určené místo. Zateplení obvodového pláště úprava podkladu očištění pláště apod. montáž hliníkového lištového systému montáž tepelně izolační vrstvy fasádní polystyrén tl. 140 mm zateplení ostění, nadpraží a parapetů stávajících otvorů dle potřeby a možnosti polystyrénem tl. 30 mm armovací vrstva lepící tmel, armovací síťovina /vč. zesílení rohů/ vrchní omítka ochranný egalizační nátěr dle barevného návrhu součástí systému je i doplňkový materiál soklové lišty, plastové fixační hmoždinky, tmely, pancéřované rohy aj. u soklu bude provedena úprava s extrudovaným polystyrenem XPS tl. 80 mm a nopovou fólií, resp. mozaikovou omítkou. Stropní konstrukce Stávající stropní konstrukce posledního podlaží mají nedostatečné tepelně technické vlastnosti.

3 Opatření vedoucí ke zlepšení těchto vlastností představuje položení nové vrstvy tepelné izolace na stávající skladbu desky z minerální plsti tl. 240 mm, nehořlavé. Zateplení stropu je spojeno se zakrytím izolace volně položenou ochrannou vrstvou (asfaltová lepenka) a instalací jednoduchého dřevěného roštu z prken (lávek) pro zachování pochůznosti stropu. Podstřešní prostor nad tělocvičnou vyfoukán izolací na bázi celulózových vláken tl. 200 mm. Podhled kotelny zateplen minerální vatou tl. 200 mm nastrkanou mezi trámy a zaklopen zavěšeným podhledem. Zateplení podhledu stropu nad suterénem z minerální vlny tl. 100 mm. Klempířské práce montáž střešní krytiny z poplastovaného plechu oplechování parapetů oplechování atik montáž hromosvodů a jímačů okapy demontáž stávajících žlabů a svodů a provedení nových Veškeré klempířské prvky budou z ocelového žárově zinkovaného plechu s ochrannou barevnou vrstvou po obou stranách (polyesterový lak). Výplně otvorů Po demontáži stávajícího okna bude do stávajícího otvoru osazeno nové plastové okno s izolačním dvojsklem. Okno bude obdobného členění se stávajícími, s celoobvodovým kováním. Dodávka oken bude provedena včetně vnitřních parapetů. Veškeré výrobky je nutné doměřit na místě. Výrobky musí splňovat požadavky vyhlášky 398/2009 Sb. Na výměnu výplní otvorů navazuje začištění a úprava ostění v interiéru, vč. výmalby dotčených částí. Ostatní práce provedení okapového chodníku zásypem kačírku, resp. z beton. dlažby, včetně rozebrání stávající konstrukce, odkopání zeminy a nové podkladní vrstvy 5. Tepelně technické vlastnosti stavebních konstrukcí Navržená stavební opatření jsou zaměřena na zlepšení tepelně technických vlastností stávajících obvodových konstrukcí. Součinitel prostupu tepla jednotlivých konstrukcí po provedených opatřeních splňuje doporučené normové hodnoty. Objekt pak jako celek je možné hodnotit vzhledem k obálce budovy pomocí průměrného součinitele

4 prostupu tepla Uem tak, že budova splňuje minimálně požadovanou hodnotu Uem dle ČSN zateplení obvodových stěn I-II.NP montovaným zateplovacím systémem do hliníkových lišt s tloušťkou min. 2,5 mm tak, že kotvení bude vždy a pouze do ložných nebo styčných spár kamenného obkladu obvodového zdiva, tepelný izolant fasádní pěnový polystyrén EPS (šedý) se součinitelem tepelné vodivosti λ = 0,032 W/mK, minimální tl. 140 mm se silikátovou probarvenou omítkou zateplení obvodové stěny III.NP certifikovaným kontaktním zateplovacím systémem, tepelný izolant fasádní pěnový polystyrén EPS (šedý) se součinitelem tepelné vodivosti λ = 0,032 W/mK, minimální tl. 140 mm zateplení soklu extrudovaný polystyren 300 mm pod a 300 mm nad terén v tl. min. 80 s mozaikovou omítkou, resp. zakrytí nopovou fólií okno plastové minimálně s izolačním dvojsklem, součinitel prostupu tepla celého okna včetně rámu max. UW = 1,2 W/m 2 K zateplení shora stropu do půdního (podstřešního) prostoru desky minerální vaty se součinitelem tepelné vodivosti λ = 0,039 W/mK, v tl. min. 240 mm, pro zachování pochůznosti na půdu bude izolant zakryt a instalován jednoduchý dřevěný rošt střecha nad tělocvičnou podstřešní prostor vyfoukán izolací na bázi celulózových vláken se součinitelem tepelné vodivosti λ = 0,037 W/mK, v tl. min. 200 mm zateplení podhledu u konstrukce střechy kotelny přidáním minerální vaty mezi trámy součinitelem tepelné vodivosti λ = 0,036 W/mK, v tl. min. 200 mm zateplení podhledu stropu suterénu minerální vatou se součinitelem tepelné vodivosti λ = 0,039 W/mK v tl. min. 100 mm 6. Založení objektu a geologický průzkum Akce představuje stavební úpravy stávající stavby, založení je stávající. 7. Vliv objektu a jeho užívání na životní prostředí Provedené úpravy nemění vliv stávajícího objektu na jeho okolí. Stavební práce, včetně zázemí stavby, budou prováděny pouze na pozemku vlastníka, práva státu či třetích osob nebudou stavbou dotčena.

5 Po skončení stavebních prací bude okolí objektů uvedeno do původního stavu. 8. Dopravní řešení Napojení objektu na stávající místní komunikace zůstává beze změny. 9. Ochrana objektu před škodlivými vlivy vnějšího prostředí Stavební úpravy stávajícího objektu vzhledem ke svému charakteru, nevyžadují zvláštní opatření před škodlivými vlivy vnějšího prostředí, naopak realizace navržených opatření zlepší ochranu stávajících obvodových konstrukcí před působením vnějších klimatických podmínek. 10. Dodržení obecných požadavků na výstavbu Stavební úpravy stávajícího objektu splňují obecné požadavky na výstavbu.
