1 ENCO group, s.r.o. ENERGY CONSULTING Kosmonautů 989/8; OLOMOUC Držitel certifikátu ISO 9001:2001 TECHNICKÁ ZPRÁVA Z TERMOVIZNÍHO MĚŘENÍ PRO AISE, s.r.o. Termovizní diagnostika systému vytápění infrazářiči Termovizní diagnostika konstrukce výrobních hal Termovizní měření provedl Aleš Bartoník dne Zprávu z měření vypracoval Aleš Bartoník dne Kontakt: Aleš Bartoník Produktový Manažer Mobil: ales.bartonik@enco-group.cz Web:

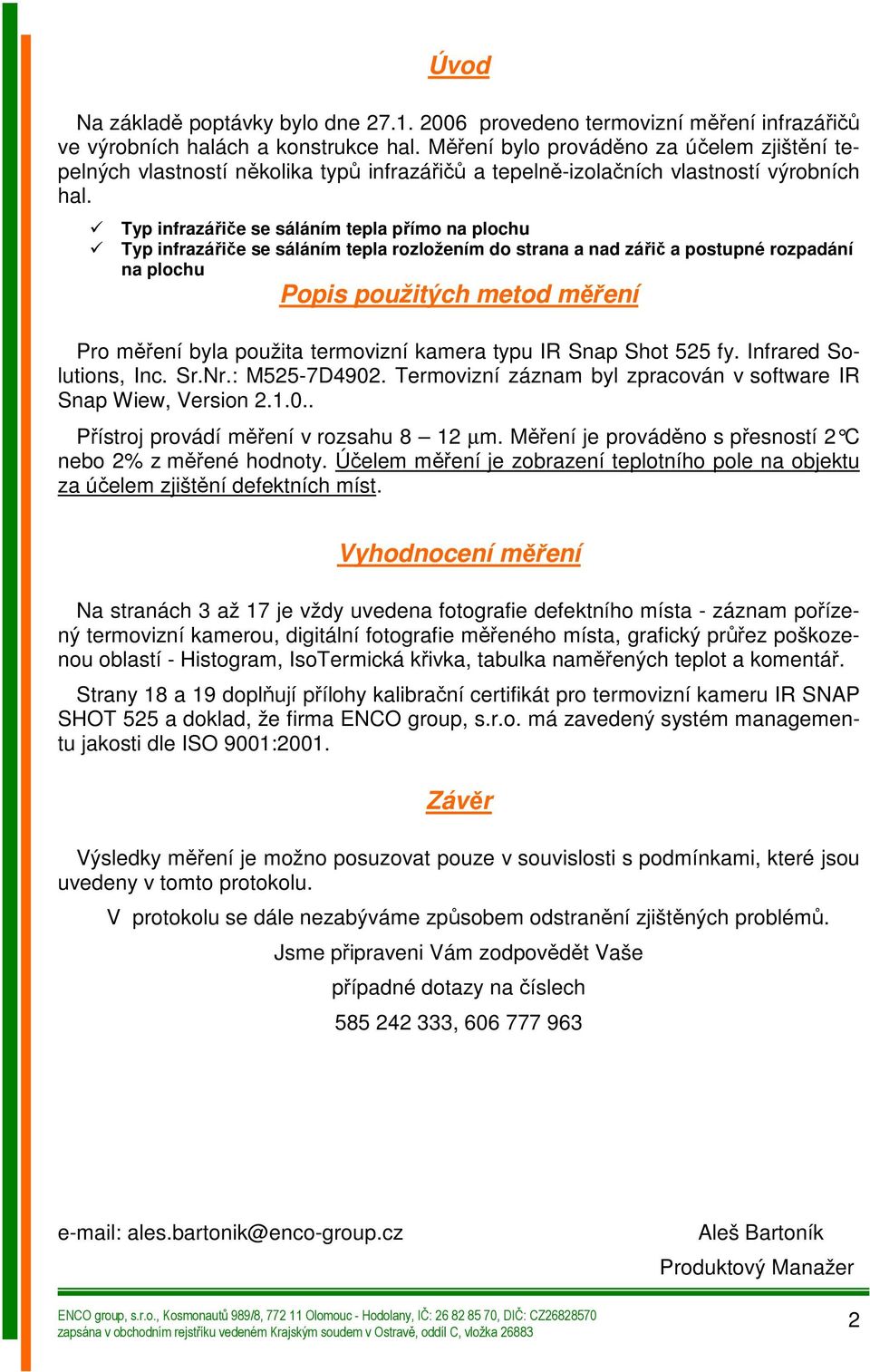

2 Úvod Na základě poptávky bylo dne provedeno termovizní měření infrazářičů ve výrobních halách a konstrukce hal. Měření bylo prováděno za účelem zjištění tepelných vlastností několika typů infrazářičů a tepelně-izolačních vlastností výrobních hal. Typ infrazářiče se sáláním tepla přímo na plochu Typ infrazářiče se sáláním tepla rozložením do strana a nad zářič a postupné rozpadání na plochu Popis použitých metod měření Pro měření byla použita termovizní kamera typu IR Snap Shot 525 fy. Infrared Solutions, Inc. Sr.Nr.: M525-7D4902. Termovizní záznam byl zpracován v software IR Snap Wiew, Version Přístroj provádí měření v rozsahu 8 12 µm. Měření je prováděno s přesností 2 C nebo 2% z měřené hodnoty. Účelem měření je zobrazení teplotního pole na objektu za účelem zjištění defektních míst. Vyhodnocení měření Na stranách 3 až 17 je vždy uvedena fotografie defektního místa - záznam pořízený termovizní kamerou, digitální fotografie měřeného místa, grafický průřez poškozenou oblastí - Histogram, IsoTermická křivka, tabulka naměřených teplot a komentář. Strany 18 a 19 doplňují přílohy kalibrační certifikát pro termovizní kameru IR SNAP SHOT 525 a doklad, že firma ENCO group, s.r.o. má zavedený systém managementu jakosti dle ISO 9001:2001. Závěr Výsledky měření je možno posuzovat pouze v souvislosti s podmínkami, které jsou uvedeny v tomto protokolu. V protokolu se dále nezabýváme způsobem odstranění zjištěných problémů. Jsme připraveni Vám zodpovědět Vaše případné dotazy na číslech , ales.bartonik@enco-group.cz Aleš Bartoník Produktový Manažer 2

3 Hala Mohelnice MĚŘENÁ ČÁST Infrazářič 1 KOMENTÁŘ Na snímku je patrné rovnoměrné záření a rozložení teplot v oblasti kolem zářiče. EMISIVITA 0,77 L1 226,76 256,7 9,5 L2 28,27 256,7 9,5 L3 24,48 256,7 9,5 P1 22,73 256,7 9,5 P2 22,33 256,7 9,5 3

4 Hala Mohelnice MĚŘENÁ ČÁST Zem pod infrazářičem KOMENTÁŘ Na snímku je zřetelné rozložení teplot na povrchu země v prostoru. EMISIVITA 0,93 A1 22,15 (průměr) 23,7 12,6 P1 23,74 23,7 12,6 4

5 Hala Mohelnice MĚŘENÁ ČÁST Země pod infrazářičem KOMENTÁŘ Povrch v oblasti A1 je oteplován infrazářičem, v oblasti bodu P1 je odkládající místo, pravděpodobně je jiné složení. A pod P2 označuje boční stěnu haly zděnou. EMISIVITA 0,93 A1 23,46 (průměr) 24,5 11,7 P1 19,77 24,5 11,7 P2 16,08 24,5 11,7 5

6 Hala 1 Prostějov MĚŘENÁ ČÁST Infrazářič 1 KOMENTÁŘ Infrazářič dle snímku jako by nepracoval na plný výkon, rozložení teplot v prostoru kolem zářiče není nijak výrazný, což může ovlivňovat izolační konstrukce střechy. EMISIVITA 0,77 L1 392,29 395,6 53,4 L2 31,02 395,6 53,4 L3 27,81 395,6 53,4 6

7 Hala 1 Prostějov MĚŘENÁ ČÁST Zem pod infrazářičem KOMENTÁŘ Na zemi je zřetelné rovnoměrné rozložení teplot, které se rozchází s prodlužující se vzdáleností od přímého dopadu tepla od zářiče. EMISIVITA 0,93 L1 22,58 (průměr) 24,7 9,1 P1 18,7 27,7 9,1 P2 23,54 24,7 9,1 P3 23,2 24,7 9,1 7

8 Hala 1 Prostějov MĚŘENÁ ČÁST Zem pod infrazářičem KOMENTÁŘ Totéž jako předchozí snímek, vzduch je však zřetelně ochlazován od prostorů dveří. EMISIVITA 0,93 P1 15,4 26,2-4,1 P2 23,6 26,2-4,1 P3 24,21 26,2-4,1 8

9 Hala 2 Prostějov MĚŘENÁ ČÁST Infrazářič KOMENTÁŘ Prostor kolem zářiče je poměrně dosti oteplován, může být však ovlivněno dosti velkou výškou od pracovní plochy. EMISIVITA 0,77 L1 322,94 394,8 16,4 L2 42,30 394,8 16,4 L3 40,52 394,8 16,4 9

10 Hala 2 Prostějov MĚŘENÁ ČÁST Zem pod infrazářičem KOMENTÁŘ Na daný výkon zářiče dopadá na pracovní plochu malé množství tepla, pravděpodobně je špatně navrhnuto vzhledem k výšce. POZADÍ 21,98 C EMISIVITA 0,77 P1 16,13 17,3 10,7 P2 16,05 17,3 10,7 P3 13,77 17,3 10,7 10
