1 Prezentace Divize Turbo

2 HistorieČZ a.s Založena pod jménem Jihočeská zbrojovka 1923 Výroba malých zbraní 1930 Výroba jízdních kol 1931 Výroba řetězů 1934 Výroba nářadí 1935 Výroba motocyklů 1954 Výroba odlitků 1981 Výroba turbodmychadel 1988 Výroba převodovek pro Škoda-VW osobní automobily 1993 Privatizace společnosti ČZ Strakonice, a.s Spojení ČZ-TURBO-GAZ, Inc. v Rusku 1999 Výroba vysokozdvižných vozíků DESTA 2004 Převzetí společnosti většinovým vlastníkem ČZ a.s. 2

Výroba převodovek pro Škoda-VW osobní automobily 1993 Privatizace společnosti ČZ Strakonice, a.s. 1995 Spojení ČZ-TURBO-GAZ, Inc.

3 OrganizačníschémaČZ a.s. 3

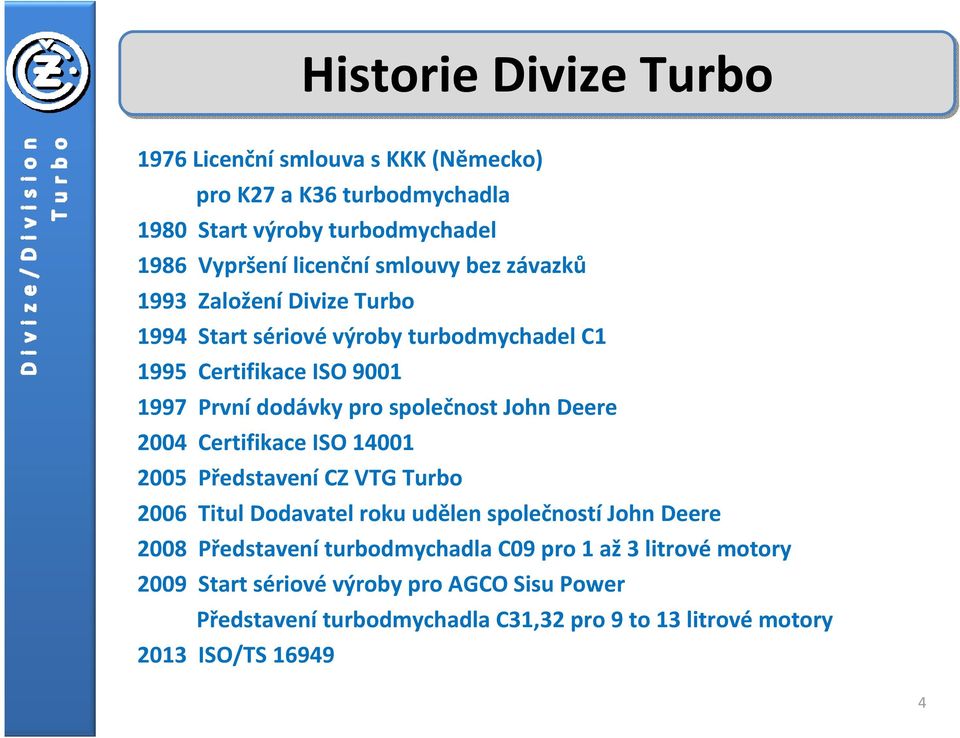

4 Historie Divize Turbo 1976 Licenční smlouva s KKK (Německo) pro K27 a K36 turbodmychadla 1980 Start výroby turbodmychadel 1986 Vypršení licenční smlouvy bez závazků 1993 Založení Divize Turbo 1994 Start sériovévýroby turbodmychadel C CertifikaceISO První dodávky pro společnost John Deere 2004 Certifikace ISO Představení CZ VTG Turbo 2006 Titul Dodavatel roku udělen společností John Deere 2008 Představení turbodmychadla C09 pro 1 až 3 litrové motory 2009 Start sériové výroby pro AGCO Sisu Power Představení turbodmychadla C31,32 pro 9 to 13 litrové motory 2013 ISO/TS

John Deere 2004 Certifikace ISO 14001 2005 Představení CZ VTG Turbo 2006 Titul Dodavatel roku udělen společností John Deere 2008 Představení

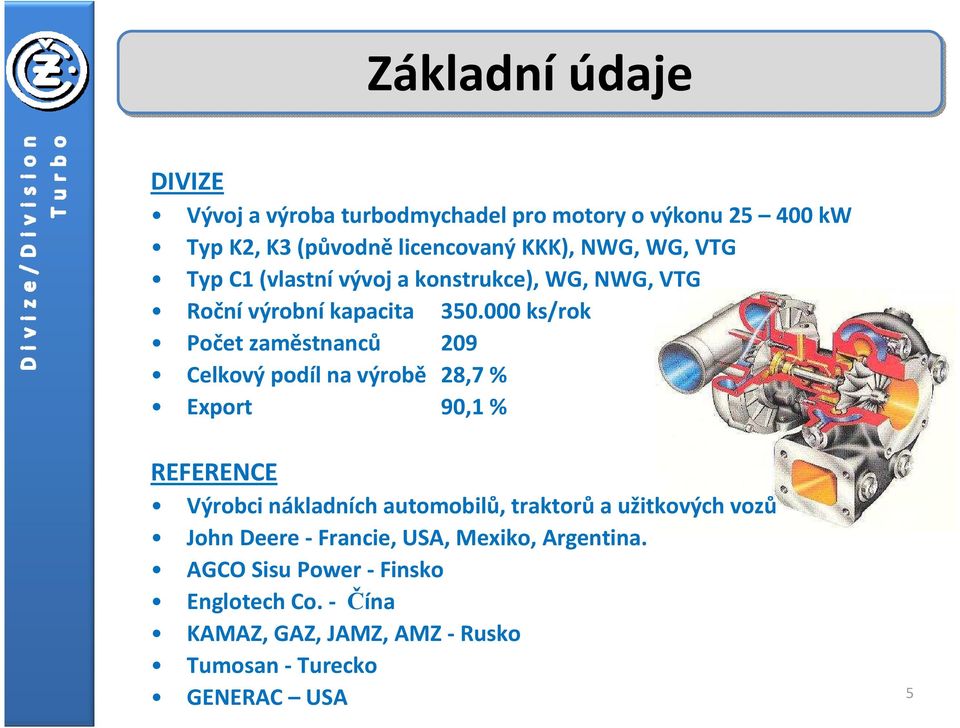

5 Základníúdaje DIVIZE Vývoj a výroba turbodmychadel pro motory o výkonu kw Typ K2, K3 (původnělicencovaný KKK), NWG, WG, VTG Typ C1(vlastnívývoj a konstrukce), WG, NWG, VTG Roční výrobní kapacita ks/rok Počet zaměstnanců 209 Celkový podíl na výrobě 28,7 % Export 90,1% REFERENCE Výrobci nákladních automobilů, traktorů a užitkových vozů John Deere - Francie, USA, Mexiko, Argentina. AGCO Sisu Power -Finsko Englotech Co. - Čína KAMAZ, GAZ, JAMZ, AMZ-Rusko Tumosan - Turecko GENERAC USA 5

000 ks/rok Počet zaměstnanců 209 Celkový podíl na výrobě 28,7 % Export 90,1% REFERENCE Výrobci nákladních automobilů,

6 Certifikáty ČZ a.s., Divize Turbo je certifikována podle: ISO 9001:2008 ISO 14001:2004 Bezpečný podnik Kvalitativní cíl: 2013-certifikačníaudit prots :2002 6

7 Finančníindikátory V tis. CZK Obrat V% z celkového obratu CZ a.s. 29,1% 43,2 % 50,6 % Tuzemský prodej Export

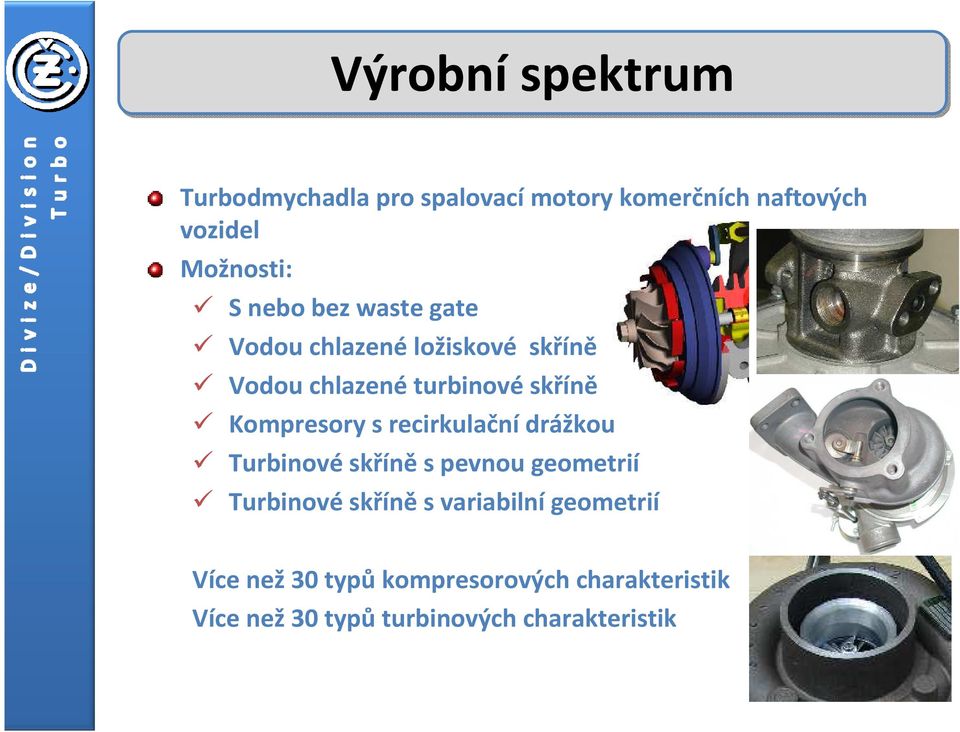

8 Výrobníspektrum Turbodmychadla pro spalovacímotory komerčních naftových vozidel Možnosti: S nebo bez waste gate Vodou chlazené ložiskové skříně Vodou chlazené turbinové skříně Kompresory s recirkulační drážkou Turbinové skříně s pevnou geometrií Turbinové skříně s variabilní geometrií Více než 30 typů kompresorových charakteristik Více než 30 typů turbinových charakteristik 8

s recirkulační drážkou Turbinové skříně s pevnou geometrií Turbinové skříně s variabilní

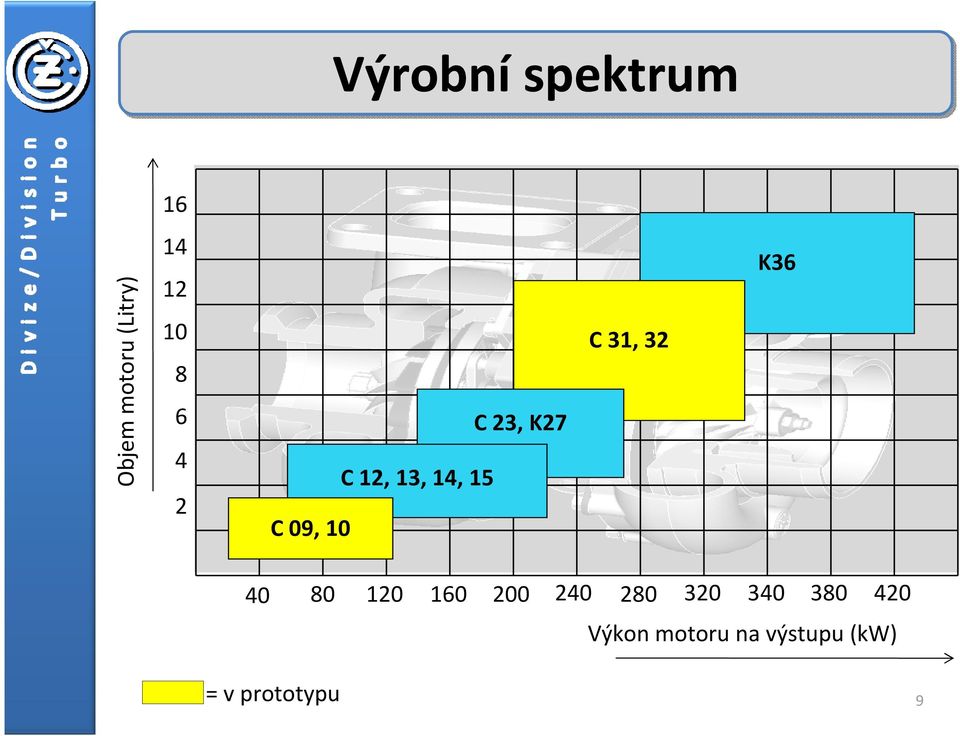

9 Výrobníspektrum 16 Objem motoru (Litry) C 09, 10 C 12, 13, 14, 15 C 23, K27 C 31, 32 K Výkon motoru na výstupu(kw) = v prototypu 9

C 31, 32 K36 40 80 120 160 200 240 280 320 340

10 Vývoj Moderní vývojové metody (Pro Engineer, Fluent (CFD), MSC (Fatigue, )) Úzká součinnost se zákazníky při přizpůsobování turbodmychadel na motor (rozměrová a tepelná dynamika) Spolupráce se špičkovými vědeckými pracovišti Vývoj turbodmychadel zajišťuje dosaženípožadovaných emisních limitů Bezmotorová zkušební lavice pro testování turbodmychadel 10

dynamika) Spolupráce se špičkovými vědeckými pracovišti Vývoj turbodmychadel zajišťuje

11 Vývoj produktů Požadavek na vývoj Procesní požadavek Model motoru Termodynamika Zákazník Marketing Řešení designu Materiálová a LCF Analýza Kalkulace Dynamická analýza hřídele, kol a ložisek Prototypová kola CNC 5 os Prototypy turbinové a ložiskové skříně Prototyp kompresorové skříně Prototypové nářadí Realizace prototypu Testování Dokumentace Prototypový workshop Laboratoř pro materiál = interněčz a.s. = externěčz a.s.

5 os Prototypy turbinové a ložiskové skříně Prototyp kompresorové skříně Prototypové nářadí Realizace

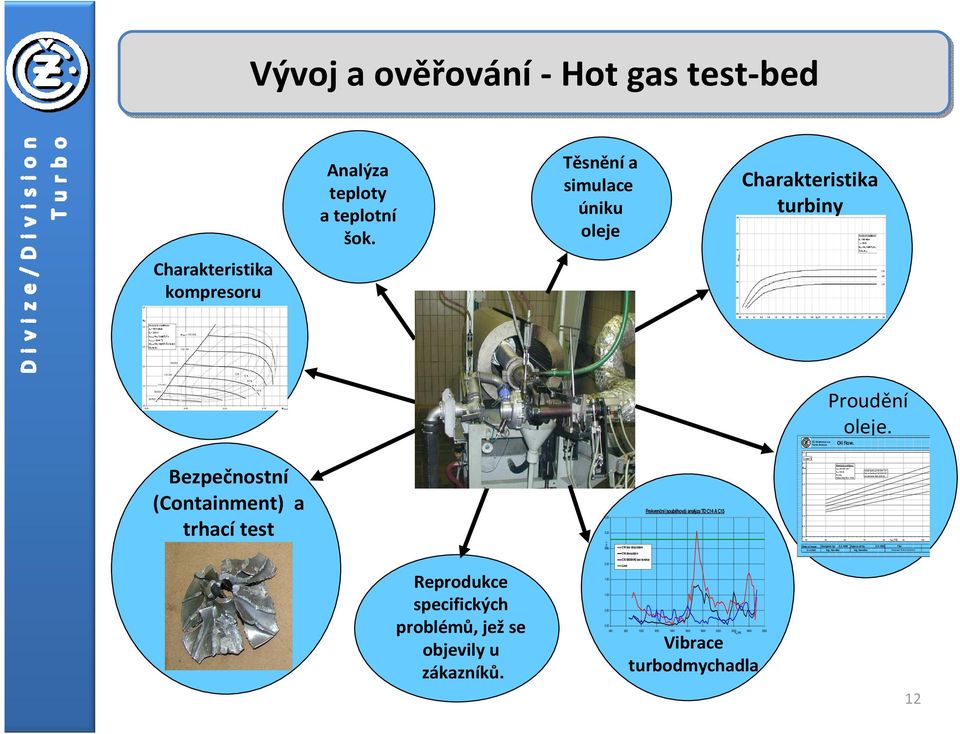

12 4,0 3,5 Qoil 3,0 2,5 2,0 1,5 1,0 0,5 Standard conditions: ntd= min -1 T3 = 723 K measuring time - 2min radial bearing thrust bearing oil viscosity SAE 20W/20 0, toil [ o C] Vývoj a ověřování-hot gas test-bed Analýza teploty a teplotní šok. Těsnění a simulace úniku oleje Charakteristika turbiny Charakteristika kompresoru Proudění oleje. ČZ Strakonice a.s. Turbo Division Oil flow. Bezpečnostní (Containment) a trhací test 3,50 3,00 [m m /s ] 2,50 C14 bez dovyvážení C14 dovyvážen Frekvenční (souběhová) analýza TD C14 A C15 [ lmin -1 ] m T=m D Date of issue: Designed by: Approved by: File: Ing. Havelka Ing. Havelka Průtok oleje TD ČZ (C1,K2,K3).XLS Reprodukce specifických problémů, ježse objevily u zákazníků. C WAS bez korekce 2,00 Limit 1,50 1,00 0,50 0,00 n TD [Hz] Vibrace turbodmychadla

ČZ Strakonice a.s. Turbo Division Oil flow.

13 Chováníturbodmychadla na motoru Mt (Nm) 340 ge (g/kwh) original TC (FG) K27 WG 3064G / K27 VTG 3064G / w11, engine speed (rpm) Výkonová a kroutící charakteristika motoru 180 Teplota. VELOCITY OF VIBRATION [mm/s] IDLING FULL LOAD 6 CYLINDER ONE-LINE ENGINE AMPLITUDE OF 1st HARMONIC Vliv motoru na těsnost turbodmychadla ENGINE SPEED [ rpm ] Vibrace turbodmychadla 13

1900 2000 2100 2200 2300 2400 2500 Výkonová a kroutící charakteristika motoru 180 Teplota.

14 Světový prodej RPD Engineering Inc. Detroit, Michigan. Export do Ameriky. J/V ČZ-TURBO-GAZ. Nižnij Novgorod. Export do JAMZ, GAZ, PAZ, KAMAZ, AMZ, VTZ a ZMZ. ČZ a.s. Divize Turbo. Strakonice, Česká republika Export do Evropy a zbytku světa. Montážníoblast. Peking, Čína. Export do Wuxi, Dalianu a Kunmingu. 14

Export do JAMZ, GAZ, PAZ, KAMAZ, AMZ, VTZ a ZMZ. ČZ a.s. Divize Turbo.

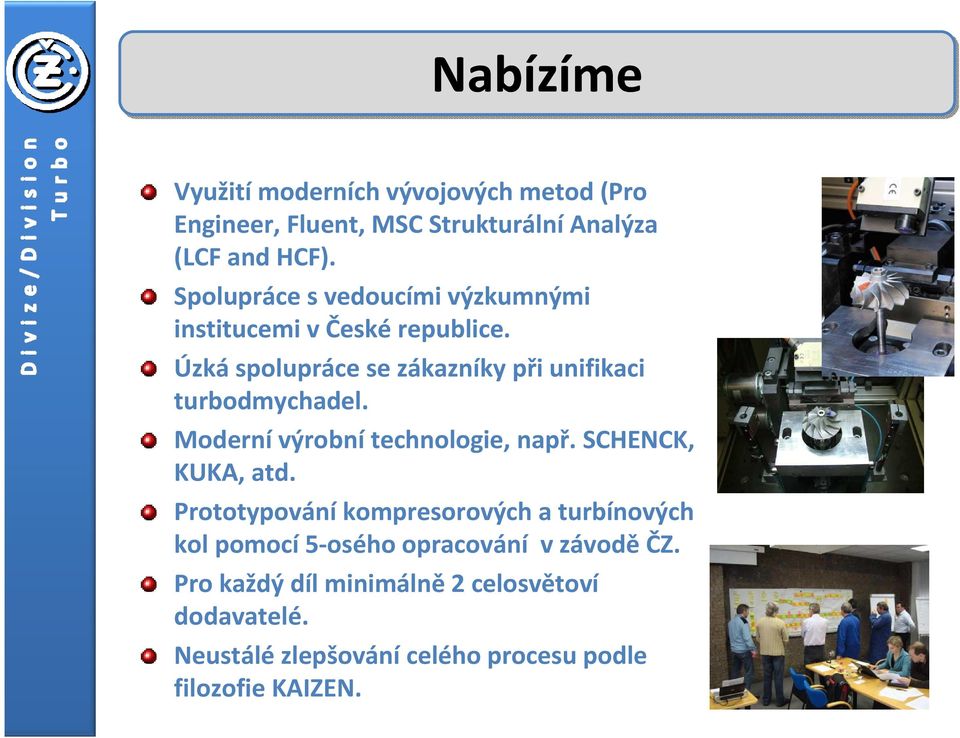

15 Nabízíme Využitímoderních vývojových metod (Pro Engineer, Fluent, MSC StrukturálníAnalýza (LCF and HCF). Spolupráce s vedoucími výzkumnými institucemi v České republice. Úzkáspolupráce se zákazníky při unifikaci turbodmychadel. Modernívýrobnítechnologie, např.schenck, KUKA, atd. Prototypováníkompresorových a turbínových kol pomocí5-osého opracování v závoděčz. Pro každý díl minimálně 2 celosvětoví dodavatelé. Neustálézlepšovánícelého procesu podle filozofie KAIZEN. 15

Úzkáspolupráce se zákazníky při unifikaci turbodmychadel. Modernívýrobnítechnologie, např.schenck, KUKA, atd.

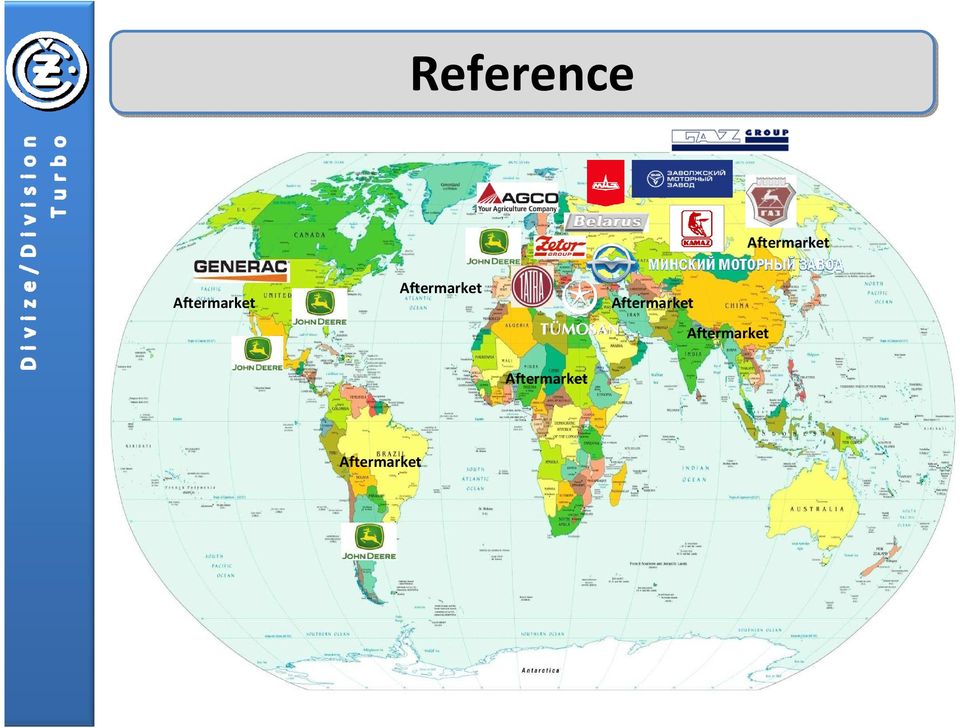

16 Reference Aftermarket Aftermarket Aftermarket Aftermarket Aftermarket Aftermarket Aftermarket 16

17 Kde nás najdete Sídlo společnosti: ČZ a.s. Sluneční náměstí 2540/5 CZ Praha 5 GPS: 50, N 14, E Výrobní závod: ČZ a.s. Division Turbo Tovární 202 CZ Strakonice GPS: 49, N 13, E 17

18 Kontakty ČZ a.s. Divize Turbo Tovární 202 CZ Strakonice Ředitel divize Turbo Ing. Jiří Pinkas Vedoucí marketingového oddělení Ing. Nils Brejaart 18

19 ČZ a.s. DivizeTurbo Váš specialista na turbodmychadla pro užitkové naftové vozy 19
