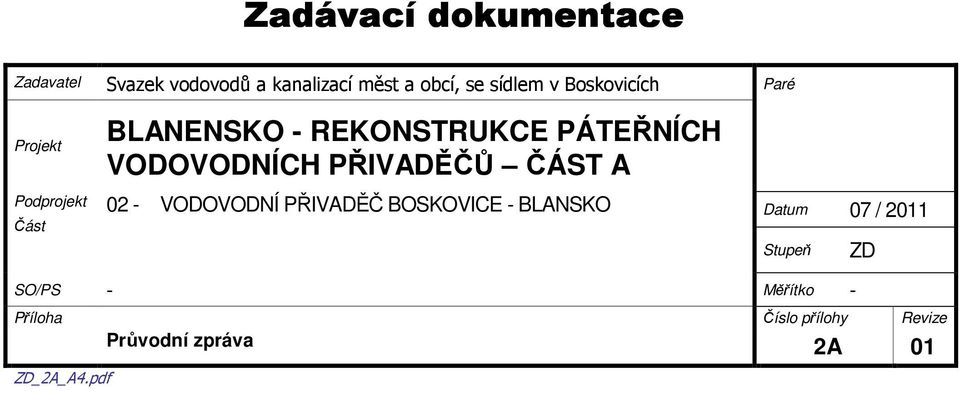

1 Zadávací dokumentace Zadavatel Svazek vodovodů a kanalizací měst a obcí, se sídlem v Boskovicích Paré Projekt Podprojekt Část BLANENSKO - REKONSTRUKCE PÁTEŘNÍCH VODOVODNÍCH PŘIVADĚČŮ ČÁST A 02 - VODOVODNÍ PŘIVADĚČ BOSKOVICE - BLANSKO Datum 07 / 2011 Stupeň ZD SO/PS - Měřítko - Příloha Číslo přílohy Revize Průvodní zpráva 2A 01 ZD_2A_A4.pdf

2 OBSAH : 1 Identifikační údaje stavby a stavebníka Základní údaje Základní údaje charakterizující stavbu a její budoucí provoz Údaje o současném využití a zastavěnosti území, pozemků Přehled uživatelů a provozovatelů Přehled průzkumných prací a informace o napojení na dopravní a technickou infrastrukturu Geodetické zaměření Mapové podklady Přehled provedených průzkumů Základní informace o napojení na dopravní a technickou infrastrukturu Informace o dodržení obecných požadavků na výstavbu Údaje o splnění podmínek regulačního plánu, územního rozhodnutí a orgánů dotčených stavbou Údaje o splnění podmínek regulačního plánu Informace o splnění podmínek uvedených v územním rozhodnutí Dotčená ochranná pásma, chráněná území Související a podmiňující stavby, věcné a časové vazby a jiná opatření v dotčeném území 7 7 Předpokládané lhůty výstavby, popis postupu výstavby Předpokládané lhůty výstavby, zkušební provoz Stručný popis postup výstavby, uvádění do provozu Statistické údaje Délky vodovodních potrubí Vodojemy a ČS...8 2A. Průvodní zpráva 2 / 8

3 1 Identifikační údaje stavby a stavebníka Název stavby : Část: Kraj : Místo stavby : Odvětví : Charakteristika stavby : Stupeň dokumentace : Stavebník (Investor) : Budoucí provozovatel : Blanensko rekonstrukce páteřních vodovodních přivaděčů - část A 02 Vodovodní přivaděč Boskovice - Blansko Jihomoravský k.ú. Boskovice, Újezd u Boskovic, Lhota Rapotina, Obora u Boskovic, Doubravice nad Svitavou, Holešín, Rájec nad Svitavou, Ráječko, Horní Lhota a Blansko Vodní hospodářství rekonstrukce, zkapacitnění Dokumentace pro stavební povolení Svazek vodovodů a kanalizací měst a obcí Ulice 17.listopadu 14, Boskovice VAS a.s., divize Boskovice Ulice 17.listopadu 14, Boskovice 2A. Průvodní zpráva 3 / 8

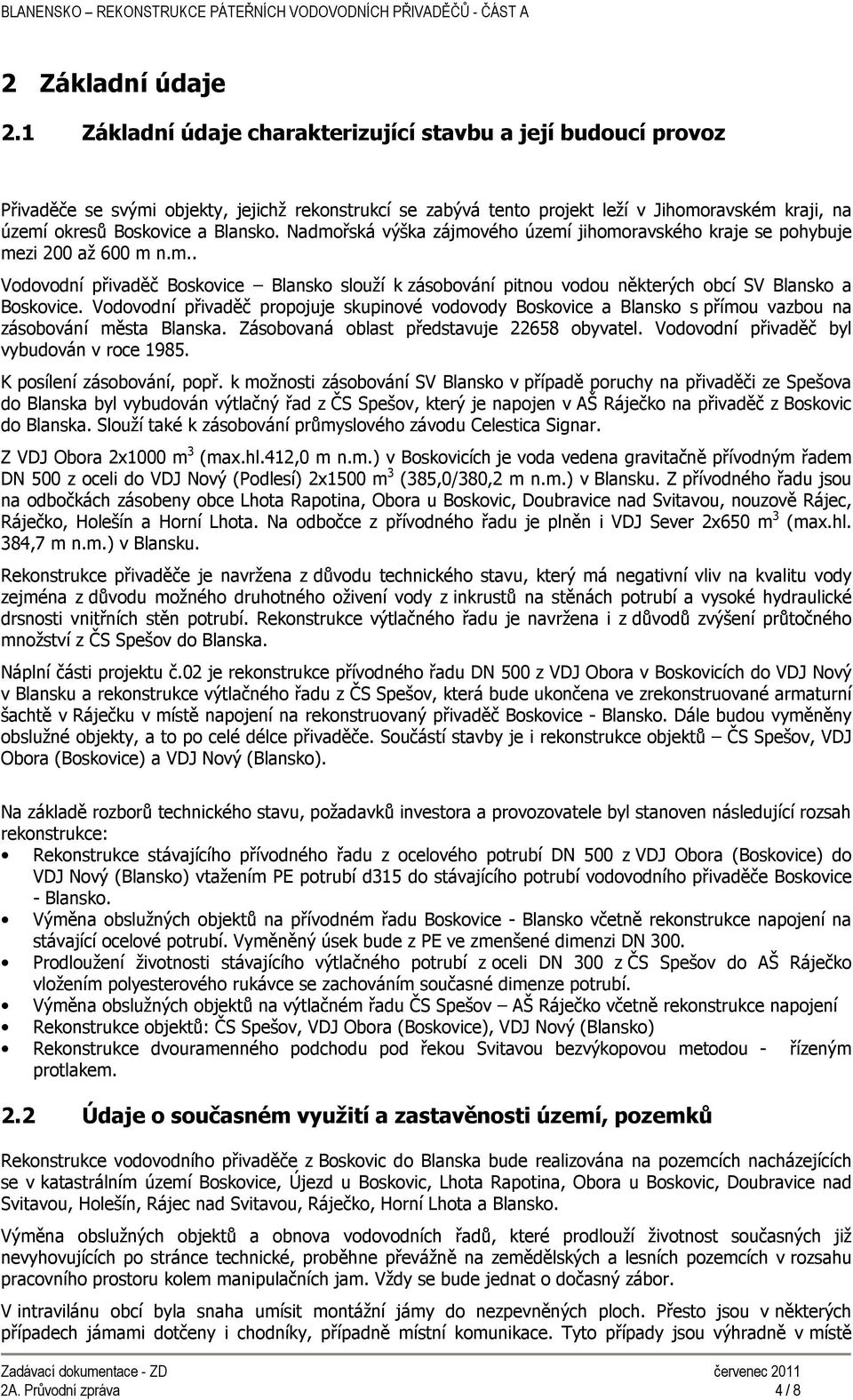

4 2 Základní údaje 2.1 Základní údaje charakterizující stavbu a její budoucí provoz Přivaděče se svými objekty, jejichž rekonstrukcí se zabývá tento projekt leží v Jihomoravském kraji, na území okresů Boskovice a Blansko. Nadmořská výška zájmového území jihomoravského kraje se pohybuje mezi 200 až 600 m n.m.. Vodovodní přivaděč Boskovice Blansko slouží k zásobování pitnou vodou některých obcí SV Blansko a Boskovice. Vodovodní přivaděč propojuje skupinové vodovody Boskovice a Blansko s přímou vazbou na zásobování města Blanska. Zásobovaná oblast představuje obyvatel. Vodovodní přivaděč byl vybudován v roce K posílení zásobování, popř. k možnosti zásobování SV Blansko v případě poruchy na přivaděči ze Spešova do Blanska byl vybudován výtlačný řad z ČS Spešov, který je napojen v AŠ Ráječko na přivaděč z Boskovic do Blanska. Slouží také k zásobování průmyslového závodu Celestica Signar. Z VDJ Obora 2x1000 m 3 (max.hl.412,0 m n.m.) v Boskovicích je voda vedena gravitačně přívodným řadem DN 500 z oceli do VDJ Nový (Podlesí) 2x1500 m 3 (385,0/380,2 m n.m.) v Blansku. Z přívodného řadu jsou na odbočkách zásobeny obce Lhota Rapotina, Obora u Boskovic, Doubravice nad Svitavou, nouzově Rájec, Ráječko, Holešín a Horní Lhota. Na odbočce z přívodného řadu je plněn i VDJ Sever 2x650 m 3 (max.hl. 384,7 m n.m.) v Blansku. Rekonstrukce přivaděče je navržena z důvodu technického stavu, který má negativní vliv na kvalitu vody zejména z důvodu možného druhotného oživení vody z inkrustů na stěnách potrubí a vysoké hydraulické drsnosti vnitřních stěn potrubí. Rekonstrukce výtlačného řadu je navržena i z důvodů zvýšení průtočného množství z ČS Spešov do Blanska. Náplní části projektu č.02 je rekonstrukce přívodného řadu DN 500 z VDJ Obora v Boskovicích do VDJ Nový v Blansku a rekonstrukce výtlačného řadu z ČS Spešov, která bude ukončena ve zrekonstruované armaturní šachtě v Ráječku v místě napojení na rekonstruovaný přivaděč Boskovice - Blansko. Dále budou vyměněny obslužné objekty, a to po celé délce přivaděče. Součástí stavby je i rekonstrukce objektů ČS Spešov, VDJ Obora (Boskovice) a VDJ Nový (Blansko). Na základě rozborů technického stavu, požadavků investora a provozovatele byl stanoven následující rozsah rekonstrukce: Rekonstrukce stávajícího přívodného řadu z ocelového potrubí DN 500 z VDJ Obora (Boskovice) do VDJ Nový (Blansko) vtažením PE potrubí d315 do stávajícího potrubí vodovodního přivaděče Boskovice - Blansko. Výměna obslužných objektů na přívodném řadu Boskovice - Blansko včetně rekonstrukce napojení na stávající ocelové potrubí. Vyměněný úsek bude z PE ve zmenšené dimenzi DN 300. Prodloužení životnosti stávajícího výtlačného potrubí z oceli DN 300 z ČS Spešov do AŠ Ráječko vložením polyesterového rukávce se zachováním současné dimenze potrubí. Výměna obslužných objektů na výtlačném řadu ČS Spešov AŠ Ráječko včetně rekonstrukce napojení Rekonstrukce objektů: ČS Spešov, VDJ Obora (Boskovice), VDJ Nový (Blansko) Rekonstrukce dvouramenného podchodu pod řekou Svitavou bezvýkopovou metodou - řízeným protlakem. 2.2 Údaje o současném využití a zastavěnosti území, pozemků Rekonstrukce vodovodního přivaděče z Boskovic do Blanska bude realizována na pozemcích nacházejících se v katastrálním území Boskovice, Újezd u Boskovic, Lhota Rapotina, Obora u Boskovic, Doubravice nad Svitavou, Holešín, Rájec nad Svitavou, Ráječko, Horní Lhota a Blansko. Výměna obslužných objektů a obnova vodovodních řadů, které prodlouží životnost současných již nevyhovujících po stránce technické, proběhne převážně na zemědělských a lesních pozemcích v rozsahu pracovního prostoru kolem manipulačních jam. Vždy se bude jednat o dočasný zábor. V intravilánu obcí byla snaha umísit montážní jámy do nezpevněných ploch. Přesto jsou v některých případech jámami dotčeny i chodníky, případně místní komunikace. Tyto případy jsou výhradně v místě 2A. Průvodní zpráva 4 / 8

5 větších směrových lomů na současném potrubí, tyto lomy není možné sanovat bezvýkopovou technologií (tzn. bez porušení povrchů). 2.3 Přehled uživatelů a provozovatelů Vlastníkem vodovodních řadů a objektů je Svazek vodovodů a kanalizací měst a obcí se sídlem v Boskovicích, provozovatelem vodovodních řadů a objektů je VAS a.s., divize Boskovice. 3 Přehled průzkumných prací a informace o napojení na dopravní a technickou infrastrukturu 3.1 Geodetické zaměření Pro zpracování dokumentace byl v trase vodovodního přivaděče zaměřen polohopis a výškopis. Geodetické zaměření zpracoval KRAUS geodetická kancelář, Zvonařka 16, Brno 3.2 Mapové podklady Pro zpracování dokumentace byly použity tyto mapové podklady: mapy 1:10000 pozemkové mapy katastru nemovitostí pozemkové mapy zjednodušené evidence (pozemkový katastr) 3.3 Přehled provedených průzkumů Pro potřeby zpracování projektové dokumentace zajistil zpracovatel dokumentace IG průzkum, jehož zpracovatelem byl Ing. Jan Kříž, Brno. 3.4 Základní informace o napojení na dopravní a technickou infrastrukturu Navrhované objekty jsou přístupné ze stávající sítě veřejných komunikací a polních cest. Přístup pro zajištění provozu a údržby vodovodních řadů je tedy možný. 4 Informace o dodržení obecných požadavků na výstavbu Navržená výstavba a úprava vodárenských objektů splňují obecné požadavky na výstavbu. 2A. Průvodní zpráva 5 / 8

6 5 Údaje o splnění podmínek regulačního plánu, územního rozhodnutí a orgánů dotčených stavbou 5.1 Údaje o splnění podmínek regulačního plánu Předkládaná projektová dokumentace je v souladu s Programem rozvoje vodovodů a kanalizací (PRVK) Jihomoravského kraje. 5.2 Informace o splnění podmínek uvedených v územním rozhodnutí Rekonstrukce vodovodních přivaděčů je navržena ve stávající trase výměnou starého potrubí za nové ve stejné trase. Tyto rekonstruované vodovodní řady nepodléhají územnímu řízení a jsou povolovány na základě 21 ods.1 písm. b) zákona 183/2006Sb. o územním plánování a stavebním řádu (stavební zákon) a proto byla na tyto části vydána územně plánovací informace č. jednací BMBO 20828/2009 dle ustanovení 139 zákona č. 500/2004 Sb., správní řád. 5.3 Dotčená ochranná pásma, chráněná území Během výstavby bude nutné respektovat veškerá ochranná pásma inženýrských sítí procházejících územím. Výstavbou vodovodů se předpokládá dotčení ochranných pásem následujících zařízení: telekomunikační kabely - Telefónica O2 ČR, a.s., UPC nadzemní vedení vn, vvn - E.ON Česká republika, a.s. podzemní vedení nn - E.ON Česká republika, a.s. plynovod - RWE Group vodovod - Svazek vodovodů a kanalizací měst a obcí Boskovice Březovský vodovod - VOV s.m.o. kanalizace - Svazek vodovodů a kanalizací měst a obcí Boskovice Komunikace - SÚS Brno venkov Výstavbou vodovodu bude narušeno ochranné pásmo VN linky (7 m od krajního vodiče na obě strany). Výkopové práce budou prováděny tak, aby nebyla narušena stabilita sloupů a uzemňovací soupravy. V rámci realizace dojde ke křížení stávajících inženýrských sítí. V projektové dokumentaci Jsou v rámci stávajících prostorových poměrů respektována ochranná pásma podzemních inženýrských sítí, které mají v příslušných zákonech a normách specifikována svá ochranná pásma. Trasy stávajících podzemních inženýrských sítí jsou v dokumentaci zakresleny pouze orientačně dle údajů poskytnutých správci inženýrských sítí. Zhotovitel musí počítat i s tím, že v dokumentaci nemusí být zakreslené všechny podzemní sítě z důvodu nedostatečných podkladů poskytnutých správci sítí. V dokumentaci se předpokládá výškové uložení stávajících podzemních sítí podle ČSN Před zahájením výkopových prací je zhotovitel povinen u příslušných správců objednat na vlastní náklady vytýčení veškerých podzemních zařízení, která se vyskytují na staveništi resp. zasahují do manipulačního pruhu stavby. Pro ověření směrového a výškového uložení vytýčených podzemních sítí zhotovitel tyto sítě nasonduje (odkryje ručním výkopem). Bez vytýčení veškerých podzemních zařízení včetně domovních přípojek a bez znalosti jejich přesného vedení na staveništi nesmí být výkopové práce zahájeny! V případě křížení nebo souběhu s podzemní inženýrskou sítí bude zhotovitel postupovat v souladu s vyjádřením příslušného správce, které vydal ke stavebnímu řízení. Výkopové práce v ochranných pásmech podzemních sítí budou prováděny pouze ručně. 2A. Průvodní zpráva 6 / 8

7 6 Související a podmiňující stavby, věcné a časové vazby a jiná opatření v dotčeném území Na tuto stavbu bude navazovat napojení obce Ráječko - řešeno v rámci akce Blanensko rekonstrukce páteřních vodovodních přivaděčů část B, AQUA PROCON s.r.o, DUR, Předpokládané lhůty výstavby, popis postupu výstavby 7.1 Předpokládané lhůty výstavby, zkušební provoz Zahájení výstavby se předpokládá v roce Lhůta výstavby v současné době není známa. Termíny budou záviset na získání stavebního povolení a vyjasnění financování stavby. Zkušební provoz se nepředpokládá. 7.2 Stručný popis postup výstavby, uvádění do provozu Jelikož se jedná o výstavbu přivaděče vtahováním nového potrubí do stávajícího přivaděče anebo jeho sanací, stavba si vyžádá zásah do stávajících objektů a systémů, které jsou v provozu. Vzhledem k tomu, že musí být zajištěna dodávka pitné vody bude zhotovitel při výstavbě postupovat především tak, aby minimalizoval počet odstávek a dobu trvání odstávek. Rámcový postup výstavby bude zpracován ve spolupráci provozovatele a projektanta v rámci realizační dokumentace. Podrobný harmonogram výstavby zpracuje zhotovitel. Objekty na vodovodním přivaděči budou uváděny do provozu ihned po prokázání provozuschopnosti příslušnými zkouškami. 2A. Průvodní zpráva 7 / 8

8 8 Statistické údaje 8.1 Délky vodovodních potrubí HLAVNÍ ŘADY - SANACE PE100 d315x18,7mm RC m PE100 d315x18,7mm RC s ochranným pláštěm 162 m PE100 d315x28,6mm RC m PE100 d315x28,6mm RC s ochranným pláštěm 162 m Celkem Polyesterový inverzní rukávec tl. 3mm m 2120 m PROPOJE A OBSLUŽNÁ POTRUBÍ: PE100 d225x13,4 mm RC PE100 d160x14,6 mm RC PE100 d110x10,0 mm RC PE100 d90x8,2 mm RC PE100 d63x5,8 mm RC Celkem 6 m 3 m 21 m 6 m 2 m 38 m PROVIZORNÍ POTRUBÍ: PE 100 d160x14,6 mm RC 2000,0 m 8.2 Vodojemy a ČS ČS Spešov - stavební úpravy viz. 2F.1 Pozemní stavební objekty VDJ Obora - stavební úpravy viz. 2F.1 Pozemní stavební objekty - elektroinstalace viz. 2F.3 Elektročást - kompletní výměna trubního vystrojení viz. 2F.4 Technologická část VDJ Nový (Podlesí) - stavební úpravy viz. 2F.1 Pozemní stavební objekty - elektroinstalace viz. 2F.3 Elektročást - kompletní výměna trubního vystrojení viz. 2F.4 Technologická část VDJ Doubravice - stavební úpravy viz. 2F.1 Pozemní stavební objekty (Podlesí) - elektroinstalace viz. 2F.3 Elektročást - úprava vystrojení viz. 2.F2 Inženýrské objekty 2A. Průvodní zpráva 8 / 8
