1 Celková správa sítě SAN IBM Tivoli Storage Productivity Center v4.2 Ondřej Blaha CEE+R CoP / Tivoli Storage Team Leader

2 Co představuje síť Storage Area Network Storage area network (zkratka SAN) je dedikovaná (oddělená od LAN, WAN, atd) datová síť, která slouží pro připojení externích zařízení k serverům (disková pole, páskové knihovny a jiná zálohovací zařízení). SAN síť vznikla hlavně kvůli narůstajícím potřebám na zabezpečení a konsolidaci dat. Oproti jiným sítím SAN nabízí: Fyzické oddělení dat a serverů. Jednotlivé prvky mohou být od sebe vzdáleny až desítky km Sdílení zdrojů (diskových zařízení, zálohovacích zařízení) mezi jednotlivými servery Vyšší propustnost a v poslední době snižující se pořizovací náklady Definici redundantních cest ke zdrojům Podporu pro clusterová řešení a architekturu "no single point of failure Podpora pro tzv. Disaster Recovery lokality Poznámka: Pro popis sítě SAN použita definice z české WikipediE 2

3 Řešení IBM TPC a síť SAN TPC for Data TPC for Fabric TPC for Disk 3

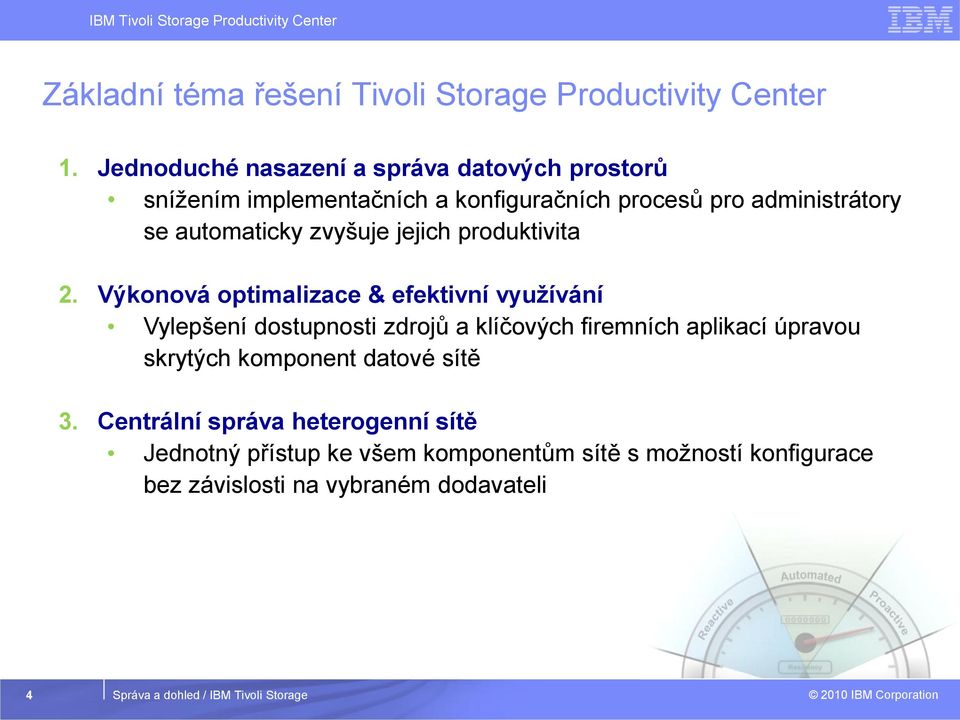

4 Základní téma řešení Tivoli Storage Productivity Center 1. Jednoduché nasazení a správa datových prostorů snížením implementačních a konfiguračních procesů pro administrátory se automaticky zvyšuje jejich produktivita 2. Výkonová optimalizace & efektivní využívání Vylepšení dostupnosti zdrojů a klíčových firemních aplikací úpravou skrytých komponent datové sítě 3. Centrální správa heterogenní sítě Jednotný přístup ke všem komponentům sítě s možností konfigurace bez závislosti na vybraném dodavateli 4

5 TotalStorage Productivity Center for Data Automatická identifikace jednotlivých komponent sledované infrastruktury a plná analýza jak jsou tyto části efektivně využívány či ve spolupráci mezi sebou. Sledování filesystému při nadefinovaných kategorií, kdy můžeme nalézt oblast dat, které zabírají velkou část datového prostoru, ale při jejich přesunutí na levnější dostupná média nevzniknou společnosti žádné potíže. Automatická kontrola v rámci nastavených bezpečnostních politik, které mohou být nastaveny dle požadavků a které po vyhodnocení a nalezení události spustit opravnou akci (mailová komunikace, skripty).. Funkcionalita předpověděd možné události na základě ukládání historických informací. 5

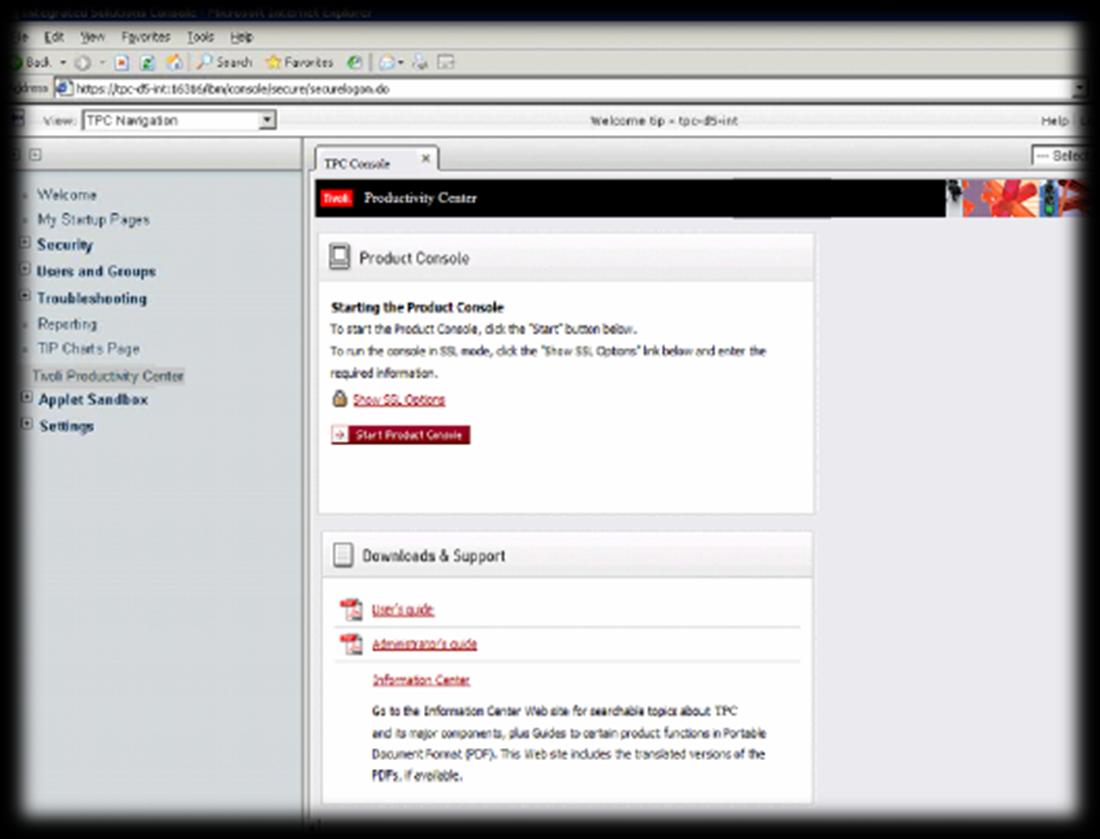

6 Centrální administrátorský přístup k celé síti SAN TPC je integrován do webového portálu TIP Spuštění grafického rozhraní TPC je nyní dodáván s webovým portálem Tivoli Integration Portal (TIP) Integrace s TIP portálem přináší jednotné rozhraní pro správu mnoha jiných Tivoli řešení (TSM, FastBack, Tivoli Monitoring a jiné..) Vnitřní řízení přístupu definuje administrátory a jejich privilegia Common reporting je reportovací nástroj pro snadné vytváření denních nebo historických reportů 6

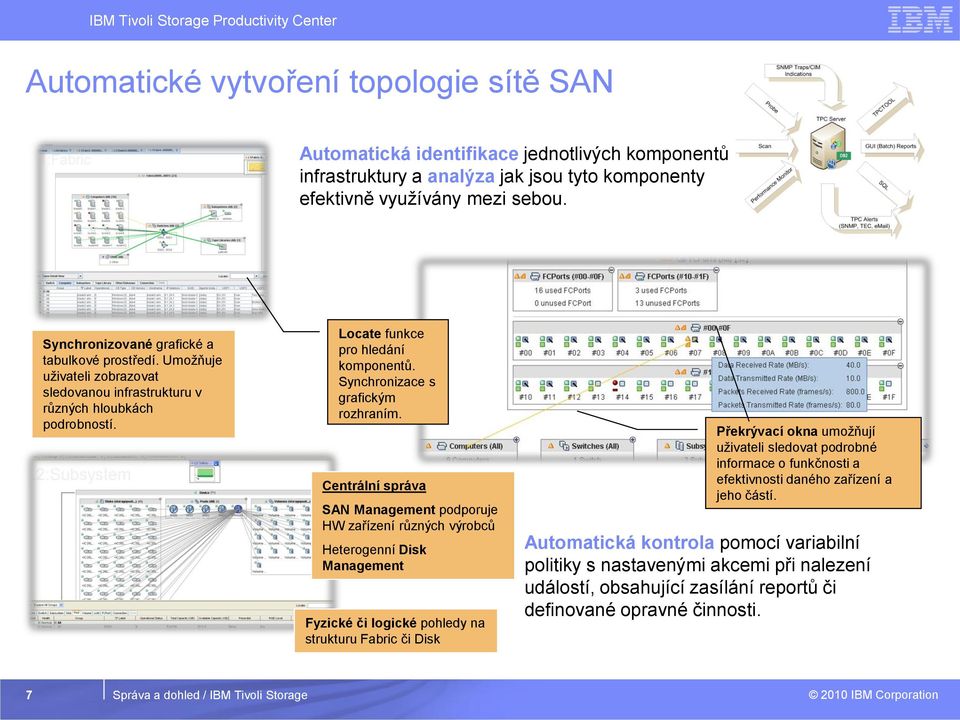

7 Automatické vytvoření topologie sítě SAN Automatická identifikace jednotlivých komponentů infrastruktury a analýza jak jsou tyto komponenty efektivně využívány mezi sebou. Synchronizované grafické a tabulkové prostředí. Umožňuje uživateli zobrazovat sledovanou infrastrukturu v různých hloubkách podrobností. Locate funkce pro hledání komponentů. Synchronizace s grafickým rozhraním. Centrální správa SAN Management podporuje HW zařízení různých výrobců Heterogenní Disk Management Fyzické či logické pohledy na strukturu Fabric či Disk Překrývací okna umožňují uživateli sledovat podrobné informace o funkčnosti a efektivnosti daného zařízení a jeho částí. Automatická kontrola pomocí variabilní politiky s nastavenými akcemi při nalezení událostí, obsahující zasílání reportů či definované opravné činnosti. 7

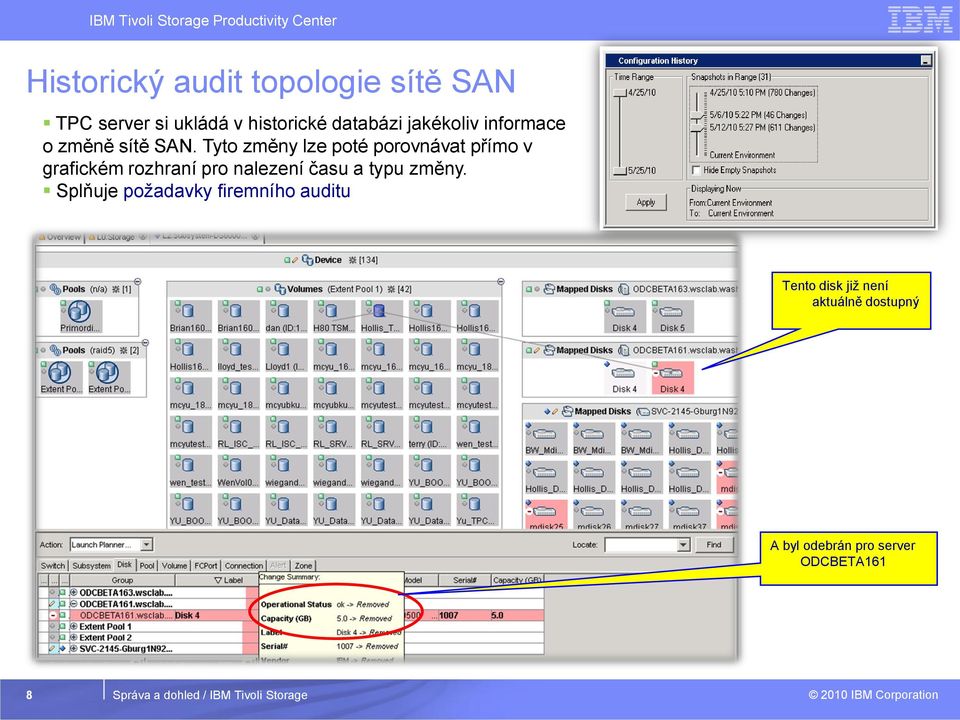

8 Historický audit topologie sítě SAN TPC server si ukládá v historické databázi jakékoliv informace o změně sítě SAN. Tyto změny lze poté porovnávat přímo v grafickém rozhraní pro nalezení času a typu změny. Splňuje požadavky firemního auditu Tento disk již není aktuálně dostupný A byl odebrán pro server ODCBETA161 8

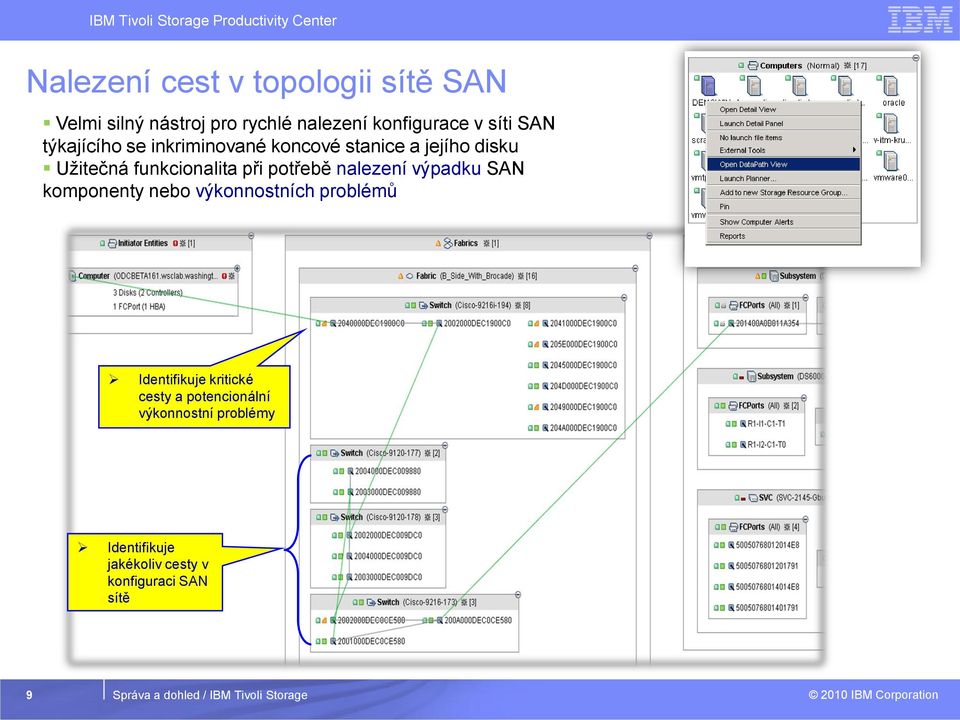

9 Nalezení cest v topologii sítě SAN Velmi silný nástroj pro rychlé nalezení konfigurace v síti SAN týkajícího se inkriminované koncové stanice a jejího disku Užitečná funkcionalita při potřebě nalezení výpadku SAN komponenty nebo výkonnostních problémů Identifikuje kritické cesty a potencionální výkonnostní problémy Identifikuje jakékoliv cesty v konfiguraci SAN sítě 9

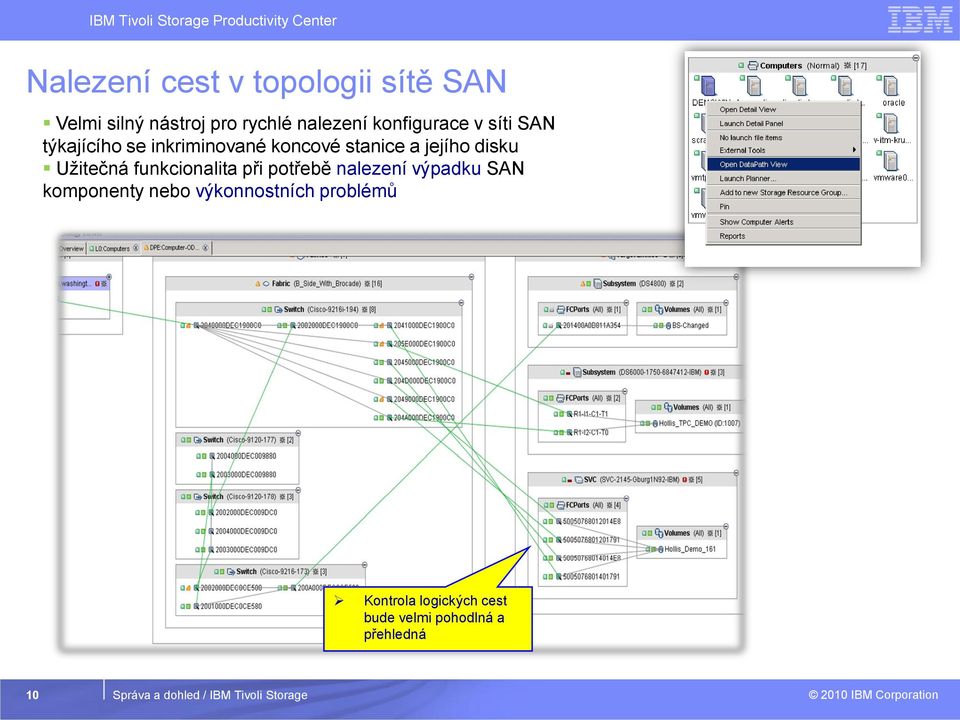

10 Nalezení cest v topologii sítě SAN Velmi silný nástroj pro rychlé nalezení konfigurace v síti SAN týkajícího se inkriminované koncové stanice a jejího disku Užitečná funkcionalita při potřebě nalezení výpadku SAN komponenty nebo výkonnostních problémů Kontrola logických cest bude velmi pohodlná a přehledná 10

11 TPC a virtualizované prostředí VMware Centrální TPC server dokáže zabezpečeně komunikovat s VMware ESX/vSphere serverem a získávat informace o jeho nastavení a změnách. Tyto informace poté integruje do celkového pohledu sítě SAN. Tento způsob integrace je otázkou minut a přehledně zobrazí poskytnuté disky a LUNy z diskových SAN subsystémů 11

12 Topologie sítě SAN a funkcionalita Storage Resource Groups Vytvořte pohled nad skupinou zdrojů dle koncové stanice, aplikace nebo odpovědnosti administrátora. Mapujte zdroje dle organizační struktury ve společnosti dle datových center či lokalit Monitorujte zdravotní stav, výkon & chybové zprávy dle sledované skupiny zdrojů Vyhodnocujte aplikační konektivitu & výkonnostní problémy jednodušeji při pohledu na vybranou část topologie SAN Vytvořte si přednostní přístup k nejkritičtějším aplikacím ve společnosti 12

13 Efektivní využívání přidělených datových prostorů v síti SAN Standardní komunikační protokol TPC Server Jednodušší shromáždění dat z cílových serverů, jednoduší administrátorská správa s možností vzdálené automatické instalace nových nebo updatu stávajících klientů Zjištění typů dat a dostupné kapacity ze sledovaných serverů bez nutnosti instalace agenta na cílový server Odlehčená verze agenta instalována vzdáleně a po provedení operací buď vypnuta nebo odinstalována Storage Resource Agent Vylepšení výkon a snížení nároků na lokální zdroje, kdy TPC agent zabírá méně než 10MB operační paměti sledovaného stroje 13

14 Reportovací schopnosti TPC řešení Rozšířené schopnosti interního a externího reportingu přístup k neomezenému množství pohledů nad kapacitou, výkonem a přehledem využitého filesystému u všech komponentů sítě SAN Možnost využití předdefinovaných reportů Best Practises mohou sloužit k porovnání doporučených nastavení SAN sítě IBM, Business partneři a zákazníci mohou vytvářet a sdílet reporty 14

15 Optimalizace výkonu v síti SAN Nepřerušovaná analýza Reporty & Doporučení Zvyšuje výkonnostní parametry sledovaného zdroje (aplikace) průměrně od 48% až po 90% Automaticky identifikuje problémové místo a vytvoří doporučení ke zlepšení diskové efektivity & dostupnosti cílové aplikace Výstup Nová technologie z laboratoří IBM umožňuje optimalizaci zdroje spuštěním procesů alokace nových datových prostorů, migrace předešlých a celkovou konsolidaci Podpora pro DS8000, DS6000, DS5000, DS4000, & SVC diskové SAN subsytémy pro automatickou migraci datových prostorů a zvýšení optimalizace výkonu 15

16 Disaster Recovery Management v síti SAN TPC for Replication je část centrálního TPC serveru, která spravuje duplikační funkcionality diskových subsystému FlashCopy, Metro Mirror, Global Mirror, Metro Global Mirror Výhody: Umožňuje centrální grafickou kontrolu nad replikačními schopnostmi SAN Umožňuje jednoduchou a plně automatizovanou správu Kompletní alerting s integrovanými automatickými opravnými akcemi TPC for Replication je možné bezplatně aktivovat a používat po dobu 60dní 16

17 Plánování sítě SAN s řešení TPC 4.2 (SAN Planner) TPC řešení umožňuje vytvoření konfigurace sítě SAN na základě požadavků uživatele a Best Practises pro síť SAN. TPC automaticky poté konfiguruje diskový subsystém, definuje SAN zóny a přidělí vytvořenou kapacitu koncovému serveru. Podporovaná funkcionalita pro diskové subsystémy IBM DS6000, DS8000, XIV a SVC 17

18 TPC v4.2 a jeho správa naplánovaných úloh Všechny naplánované úlohy a úkoly (sondy, skeny, pingy) jsou nyní dostupné přes jedno rozhraní s možností filtrace Není nutné pracně vyhledávat mezi jednotlivými komponenty TPC serveru čímž se šetří čas uživatele 18

19 TPC řešení a jeho komponenty 19

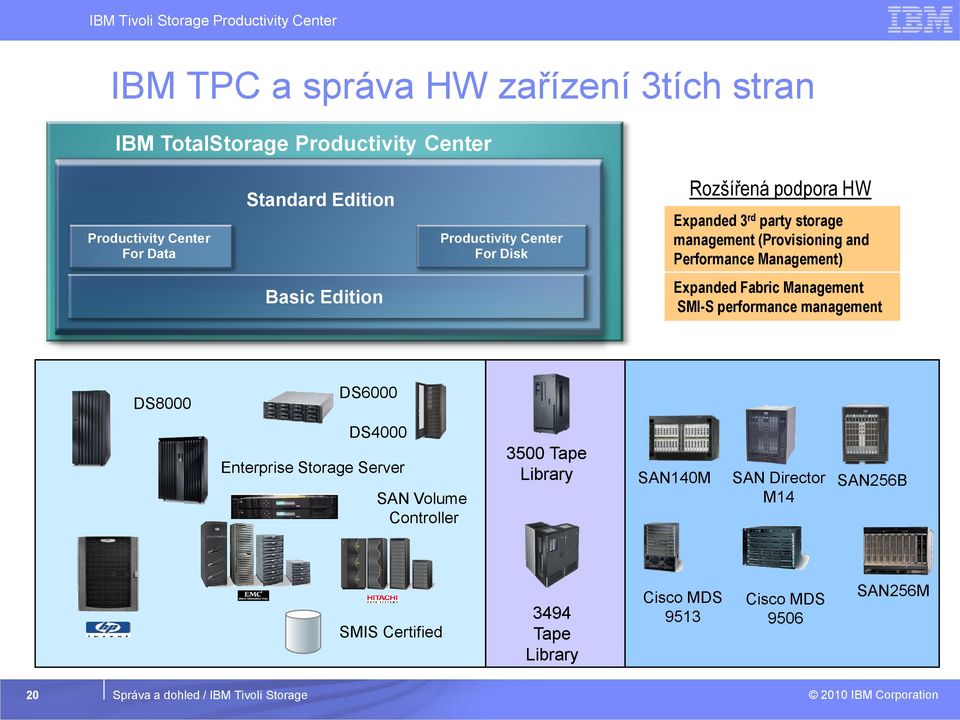

20 IBM TPC a správa HW zařízení 3tích stran IBM TotalStorage Productivity Center Productivity Center For Data Standard Edition Productivity Center For Disk Rozšířená podpora HW Expanded 3 rd party storage management (Provisioning and Performance Management) Basic Edition Expanded Fabric Management SMI-S performance management DS8000 DS6000 DS4000 Enterprise Storage Server SAN Volume Controller 3500 Tape Library SAN140M SAN Director M14 SAN256B SMIS Certified 3494 Tape Library Cisco MDS 9513 Cisco MDS 9506 SAN256M 20

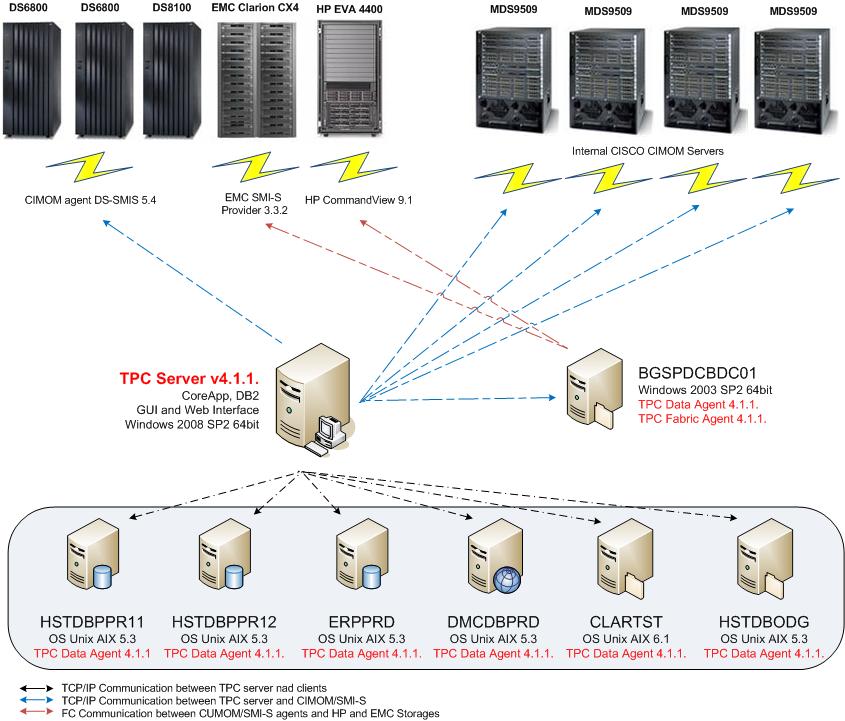

21 TPC a reálný příklad nasazeného řešení 21

22 Tivoli Storage Productivity Center a dodatečné zdroje z webu IBM 22

23 IBM TotalStorage Productivity Center Vysoce variabilní management firemní diskové infrastruktury vytvořený pro: Centrální, jednoduchý management a kontrola datové firemní infrastruktury (disk, data, fabric) umožňující sledování kapacity, zatížení a dostupnosti jednotlivých částí. Snižování nákladů na správu komplexní heterogenní prostředí vytvořené komponenty různých výrobců. Zvýšení administrátorské efektivity & efektivity datových prostorů. Umožní analytické reportování, které informuje o dopadech jakékoliv změny ve sledované infrastruktuře. Plánování Sledování, konfigurace Izolace problému Monitorování, Automatizace Analytické reporty 23

24 Otázky a DEMO 24
