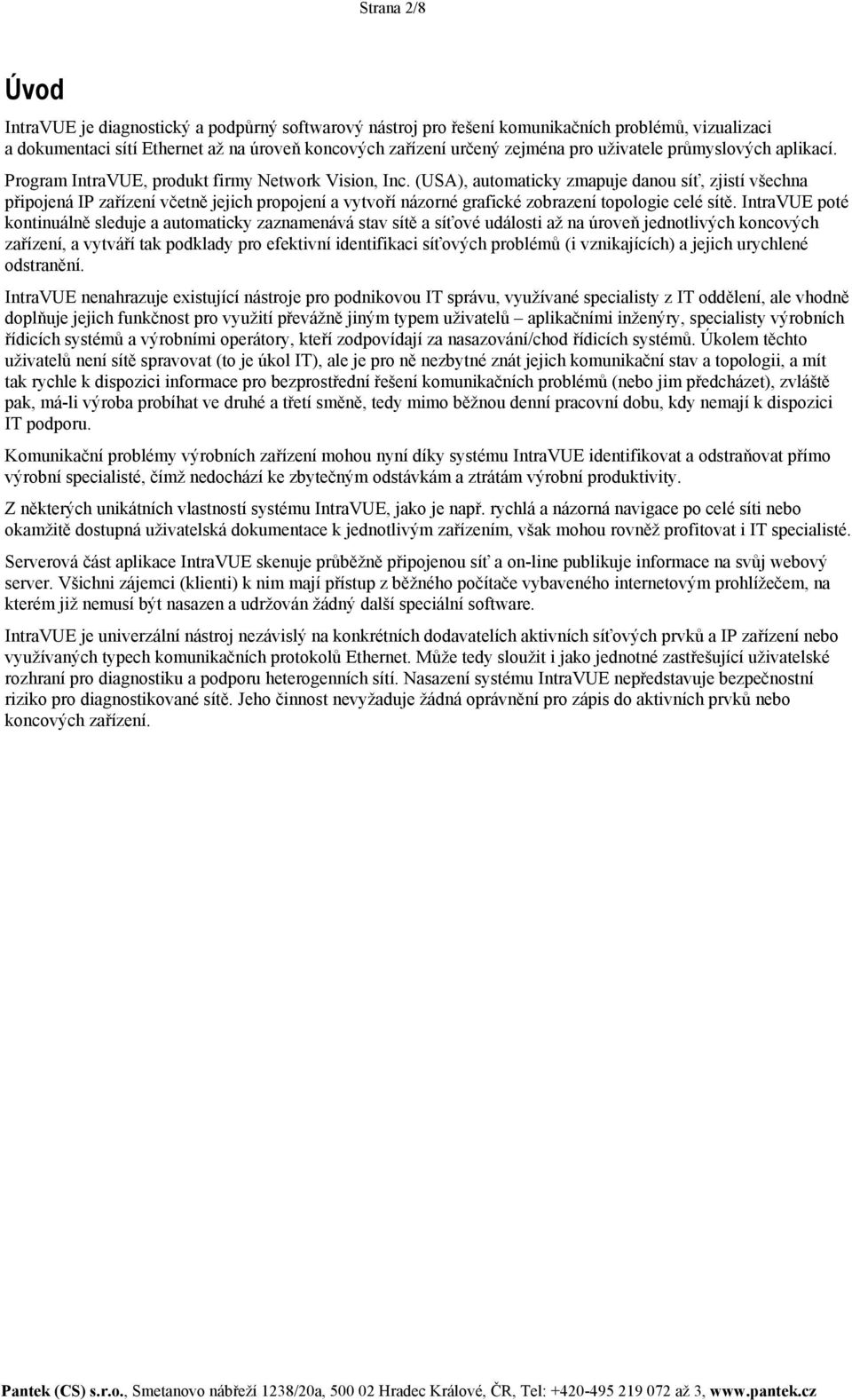

2 Strana 2/8 Úvod IntraVUE je diagnostický a podpůrný softwarový nástroj pro řešení komunikačních problémů, vizualizaci a dokumentaci sítí Ethernet až na úroveň koncových zařízení určený zejména pro uživatele průmyslových aplikací. Program IntraVUE, produkt firmy Network Vision, Inc. (USA), automaticky zmapuje danou síť, zjistí všechna připojená IP zařízení včetně jejich propojení a vytvoří názorné grafické zobrazení topologie celé sítě. IntraVUE poté kontinuálně sleduje a automaticky zaznamenává stav sítě a síťové události až na úroveň jednotlivých koncových zařízení, a vytváří tak podklady pro efektivní identifikaci síťových problémů (i vznikajících) a jejich urychlené odstranění. IntraVUE nenahrazuje existující nástroje pro podnikovou IT správu, využívané specialisty z IT oddělení, ale vhodně doplňuje jejich funkčnost pro využití převážně jiným typem uživatelů aplikačními inženýry, specialisty výrobních řídicích systémů a výrobními operátory, kteří zodpovídají za nasazování/chod řídicích systémů. Úkolem těchto uživatelů není sítě spravovat (to je úkol IT), ale je pro ně nezbytné znát jejich komunikační stav a topologii, a mít tak rychle k dispozici informace pro bezprostřední řešení komunikačních problémů (nebo jim předcházet), zvláště pak, má-li výroba probíhat ve druhé a třetí směně, tedy mimo běžnou denní pracovní dobu, kdy nemají k dispozici IT podporu. Komunikační problémy výrobních zařízení mohou nyní díky systému IntraVUE identifikovat a odstraňovat přímo výrobní specialisté, čímž nedochází ke zbytečným odstávkám a ztrátám výrobní produktivity. Z některých unikátních vlastností systému IntraVUE, jako je např. rychlá a názorná navigace po celé síti nebo okamžitě dostupná uživatelská dokumentace k jednotlivým zařízením, však mohou rovněž profitovat i IT specialisté. Serverová část aplikace IntraVUE skenuje průběžně připojenou síť a on-line publikuje informace na svůj webový server. Všichni zájemci (klienti) k nim mají přístup z běžného počítače vybaveného internetovým prohlížečem, na kterém již nemusí být nasazen a udržován žádný další speciální software. IntraVUE je univerzální nástroj nezávislý na konkrétních dodavatelích aktivních síťových prvků a IP zařízení nebo využívaných typech komunikačních protokolů Ethernet. Může tedy sloužit i jako jednotné zastřešující uživatelské rozhraní pro diagnostiku a podporu heterogenních sítí. Nasazení systému IntraVUE nepředstavuje bezpečnostní riziko pro diagnostikované sítě. Jeho činnost nevyžaduje žádná oprávnění pro zápis do aktivních prvků nebo koncových zařízení.

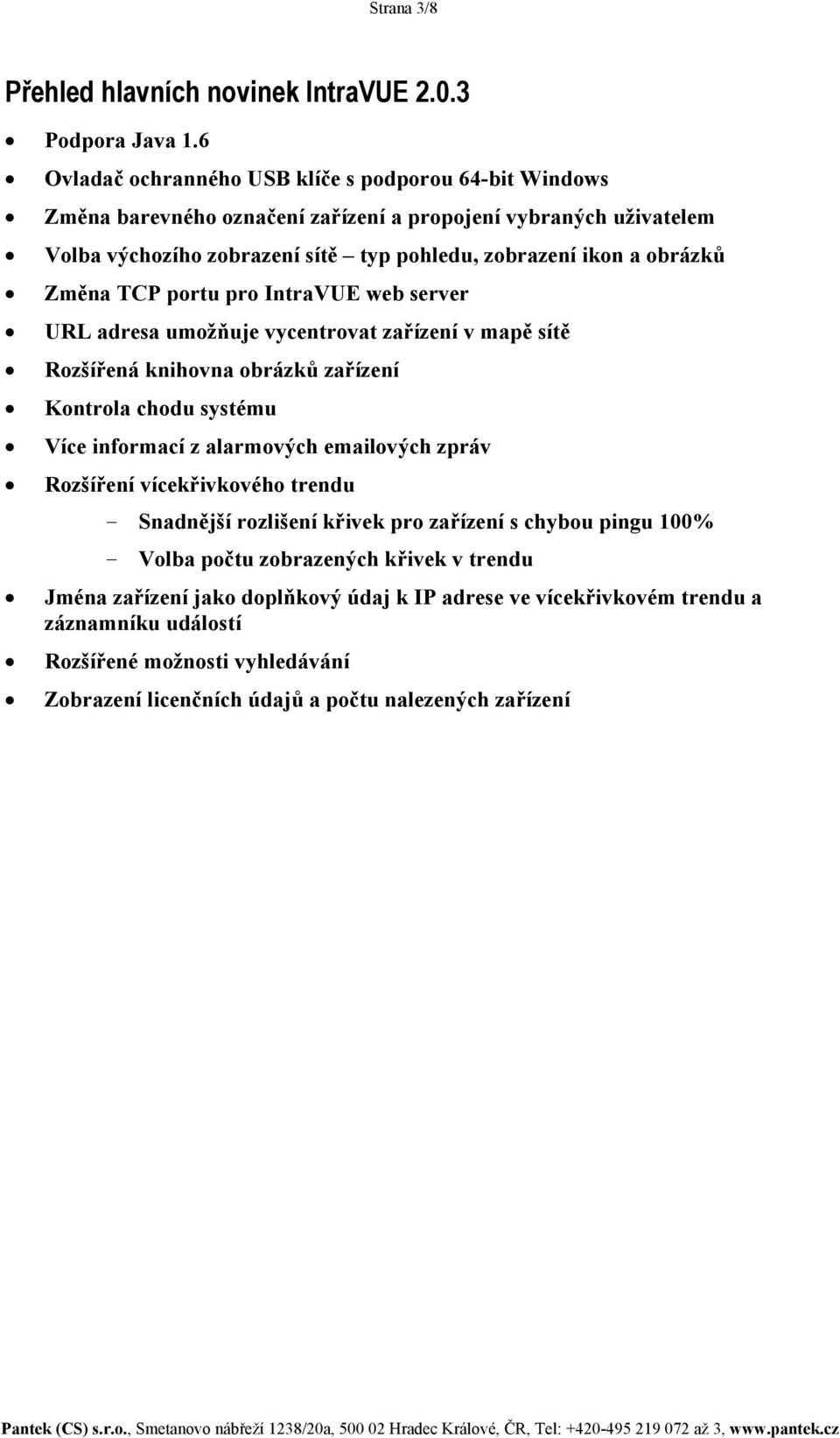

3 Strana 3/8 Přehled hlavních novinek IntraVUE Podpora Java 1.6 Ovladač ochranného USB klíče s podporou 64-bit Windows Změna barevného označení zařízení a propojení vybraných uživatelem Volba výchozího zobrazení sítě typ pohledu, zobrazení ikon a obrázků Změna TCP portu pro IntraVUE web server URL adresa umožňuje vycentrovat zařízení v mapě sítě Rozšířená knihovna obrázků zařízení Kontrola chodu systému Více informací z alarmových ových zpráv Rozšíření vícekřivkového trendu - Snadnější rozlišení křivek pro zařízení s chybou pingu 100% - Volba počtu zobrazených křivek v trendu Jména zařízení jako doplňkový údaj k IP adrese ve vícekřivkovém trendu a záznamníku událostí Rozšířené možnosti vyhledávání Zobrazení licenčních údajů a počtu nalezených zařízení

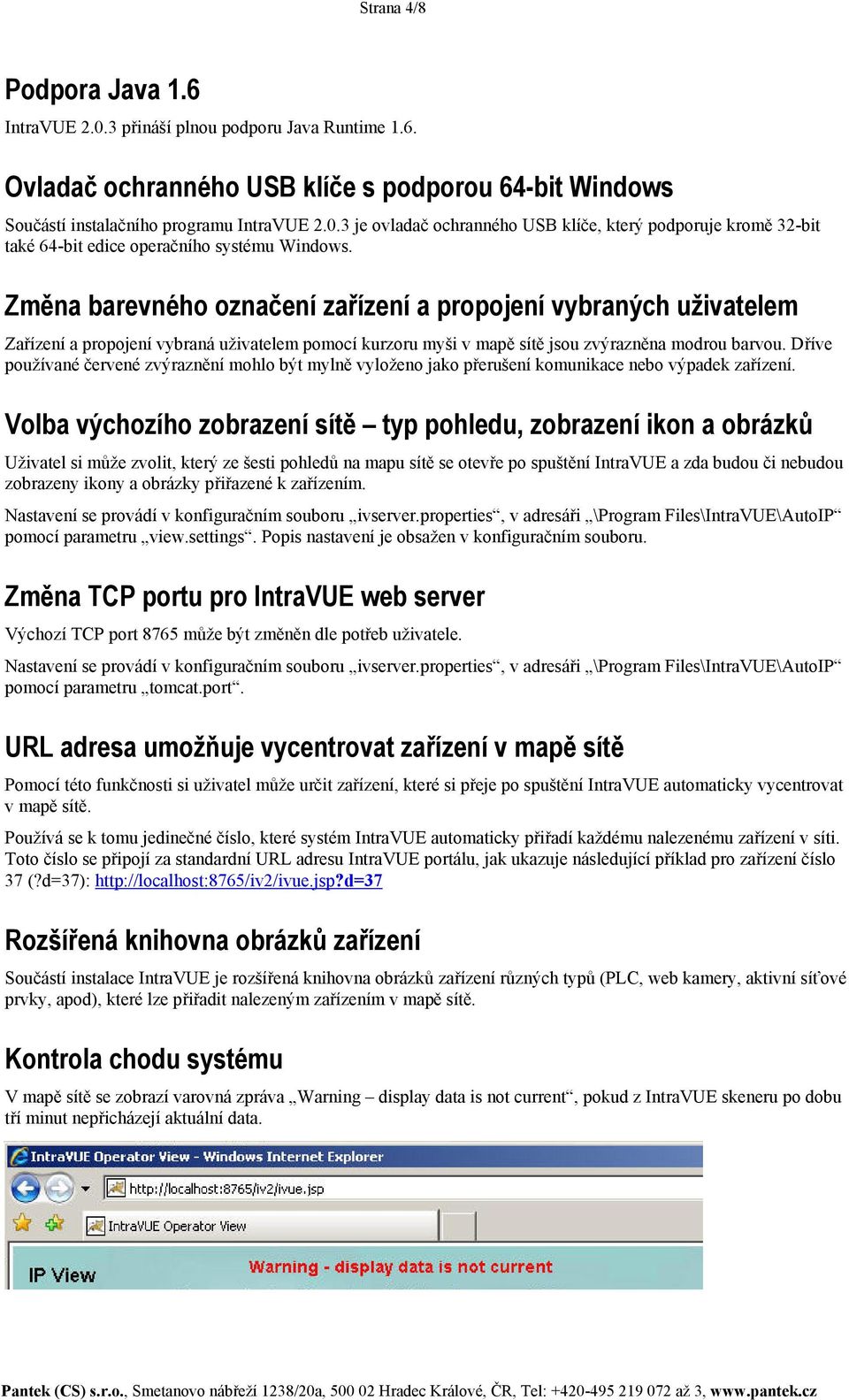

4 Strana 4/8 Podpora Java 1.6 IntraVUE přináší plnou podporu Java Runtime 1.6. Ovladač ochranného USB klíče s podporou 64-bit Windows Součástí instalačního programu IntraVUE je ovladač ochranného USB klíče, který podporuje kromě 32-bit také 64-bit edice operačního systému Windows. Změna barevného označení zařízení a propojení vybraných uživatelem Zařízení a propojení vybraná uživatelem pomocí kurzoru myši v mapě sítě jsou zvýrazněna modrou barvou. Dříve používané červené zvýraznění mohlo být mylně vyloženo jako přerušení komunikace nebo výpadek zařízení. Volba výchozího zobrazení sítě typ pohledu, zobrazení ikon a obrázků Uživatel si může zvolit, který ze šesti pohledů na mapu sítě se otevře po spuštění IntraVUE a zda budou či nebudou zobrazeny ikony a obrázky přiřazené k zařízením. Nastavení se provádí v konfiguračním souboru ivserver.properties, v adresáři \Program Files\IntraVUE\AutoIP pomocí parametru view.settings. Popis nastavení je obsažen v konfiguračním souboru. Změna TCP portu pro IntraVUE web server Výchozí TCP port 8765 může být změněn dle potřeb uživatele. Nastavení se provádí v konfiguračním souboru ivserver.properties, v adresáři \Program Files\IntraVUE\AutoIP pomocí parametru tomcat.port. URL adresa umožňuje vycentrovat zařízení v mapě sítě Pomocí této funkčnosti si uživatel může určit zařízení, které si přeje po spuštění IntraVUE automaticky vycentrovat v mapě sítě. Používá se k tomu jedinečné číslo, které systém IntraVUE automaticky přiřadí každému nalezenému zařízení v síti. Toto číslo se připojí za standardní URL adresu IntraVUE portálu, jak ukazuje následující příklad pro zařízení číslo 37 (?d=37): Rozšířená knihovna obrázků zařízení Součástí instalace IntraVUE je rozšířená knihovna obrázků zařízení různých typů (PLC, web kamery, aktivní síťové prvky, apod), které lze přiřadit nalezeným zařízením v mapě sítě. Kontrola chodu systému V mapě sítě se zobrazí varovná zpráva Warning display data is not current, pokud z IntraVUE skeneru po dobu tří minut nepřicházejí aktuální data.

5 Strana 5/8 Více informací z alarmových ových zpráv V alarmových ových zprávách, zasílaných systémem IntraVUE v případě odpojení zařízení, jsou nyní uvedeny také následující údaje: - IP adresa odpojeného zařízení - Název odpojeného zařízení - Odkazový link na IntraVUE portál s identifikací odpojeného zařízení. Po kliknutí na odkaz je otevřena mapa sítě a v ní automaticky vycentrováno odpojené zařízení.

6 Strana 6/8 Rozšíření vícekřivkového trendu Snadnější rozlišení křivek pro zařízení s chybou pingu 100% Křivky v trendu pro jednotlivá zařízení s chybou pingu 100% jsou vzájemně posunuty o malý offset, aby bylo snazší je rozlišit a analyzovat. Použitý offset je zanedbatelný a nijak neovlivňuje informace poskytnuté grafem. Volba počtu zobrazených křivek v trendu V novém vícekřivkovém trendu přibyla volba Max devices to graph umožňující nastavit, kolik křivek (zařízení) bude zobrazeno. Lze zadat zařízení, výchozí hodnota je 20.

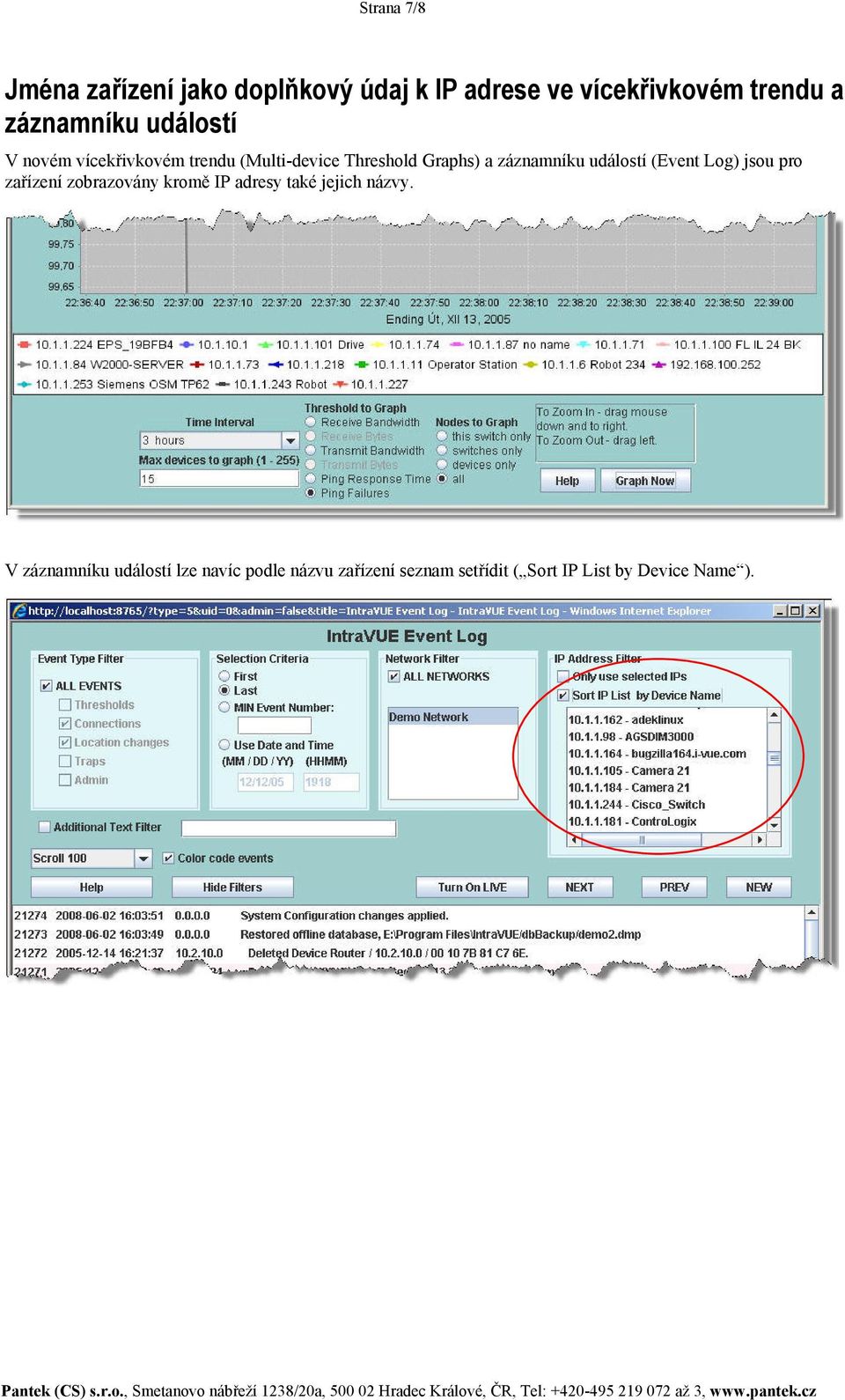

7 Strana 7/8 Jména zařízení jako doplňkový údaj k IP adrese ve vícekřivkovém trendu a záznamníku událostí V novém vícekřivkovém trendu (Multi-device Threshold Graphs) a záznamníku událostí (Event Log) jsou pro zařízení zobrazovány kromě IP adresy také jejich názvy. V záznamníku událostí lze navíc podle názvu zařízení seznam setřídit ( Sort IP List by Device Name ).

8 Strana 8/8 Rozšířené možnosti vyhledávání Vyhledávání IntraVUE umožňuje hledat zařízení podle IP adresy, MAC adresy nebo na základě textového řetězce, který je vyhledáván ve všech textových polích popisujících zařízení. Při vyhledávání lze použít také zástupné znaky * a?. Zobrazení licenčních údajů a počtu nalezených zařízení V záložce General, úvodní záložce konfiguračního okna IntraVUE, jsou zobrazeny licenční údaje včetně typu licence (např. Enterprise), její velikosti (limit) a počtu nalezených IP zařízení (found). Autorizovaný distributor firmy Network Vision pro Českou republiku a Slovenskou republiku
