Kanadská značka Rocky Mountain navrhuje jízdní kola již od roku 1981.

Transkript

1 2015

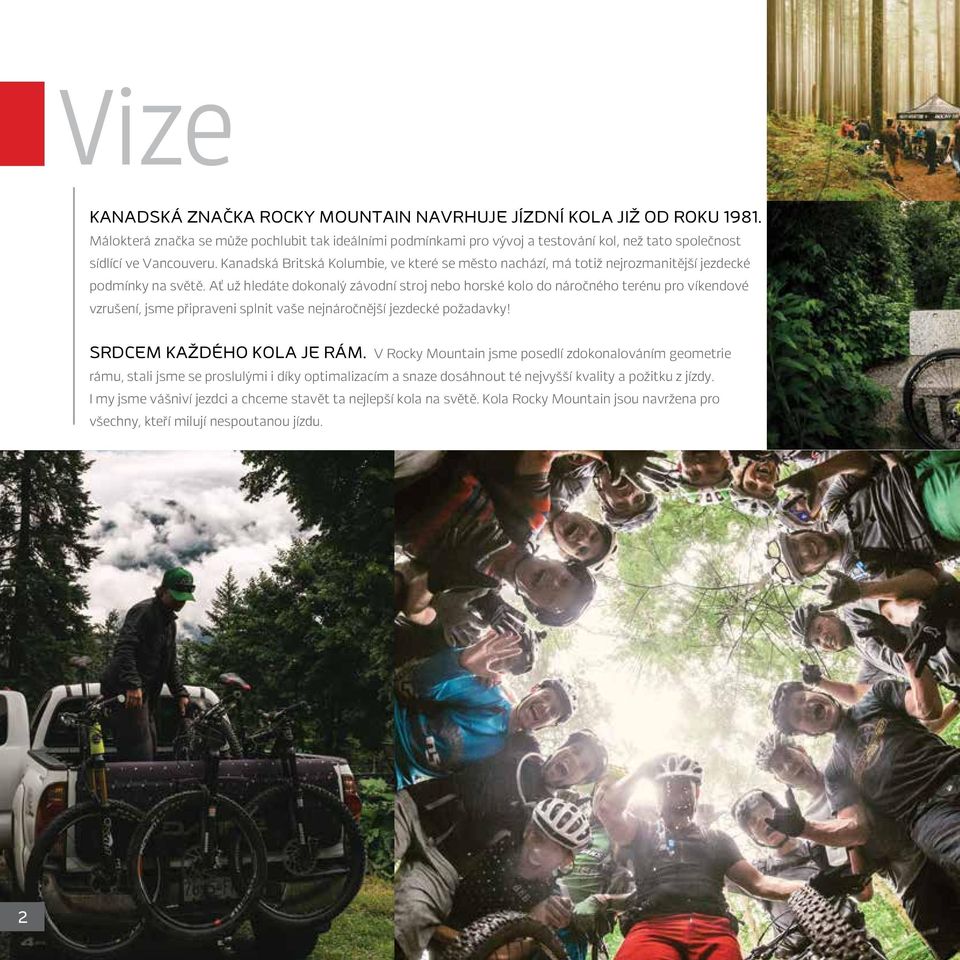

2 Vize Kanadská značka Rocky Mountain navrhuje jízdní kola již od roku Málokterá značka se může pochlubit tak ideálními podmínkami pro vývoj a testování kol, než tato společnost sídlící ve Vancouveru. Kanadská Britská Kolumbie, ve které se město nachází, má totiž nejrozmanitější jezdecké podmínky na světě. Ať už hledáte dokonalý závodní stroj nebo horské kolo do náročného terénu pro víkendové vzrušení, jsme připraveni splnit vaše nejnáročnější jezdecké požadavky! Srdcem každého kola je rám. V Rocky Mountain jsme posedlí zdokonalováním geometrie rámu, stali jsme se proslulými i díky optimalizacím a snaze dosáhnout té nejvyšší kvality a požitku z jízdy. I my jsme vášniví jezdci a chceme stavět ta nejlepší kola na světě. Kola Rocky Mountain jsou navržena pro všechny, kteří milují nespoutanou jízdu. 2

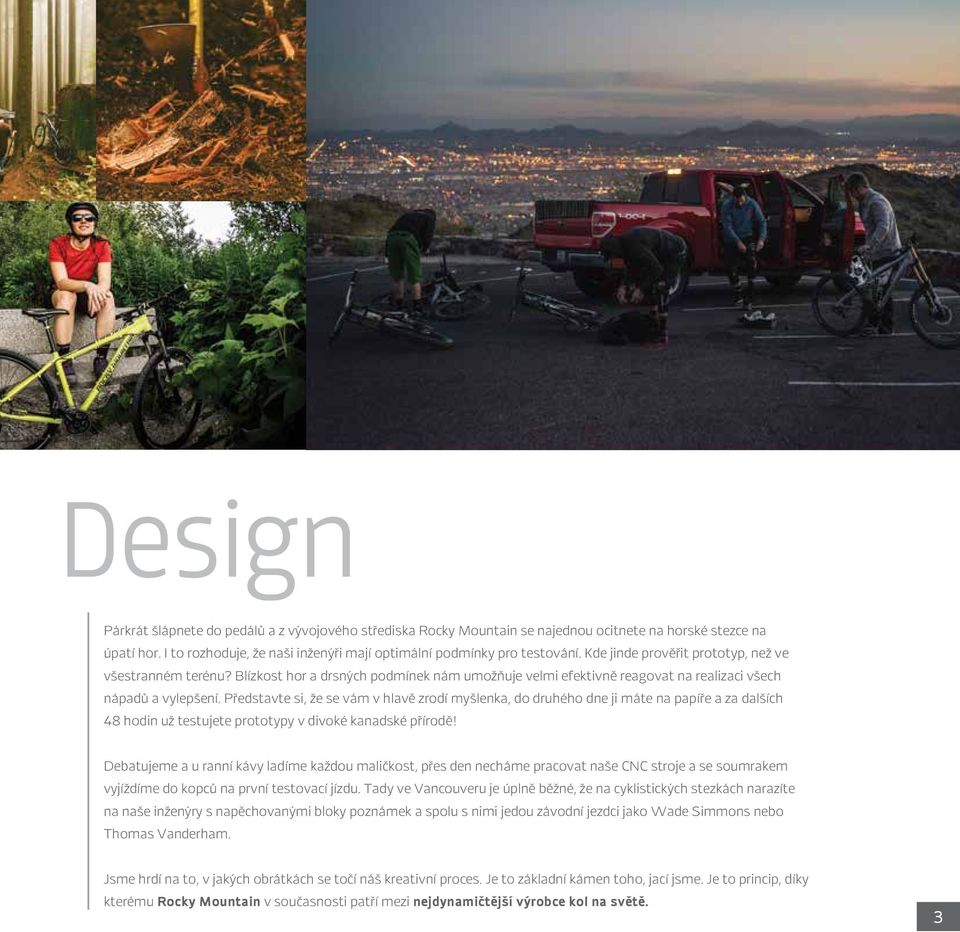

3 Design Párkrát šlápnete do pedálů a z vývojového střediska Rocky Mountain se najednou ocitnete na horské stezce na úpatí hor. I to rozhoduje, že naši inženýři mají optimální podmínky pro testování. Kde jinde prověřit prototyp, než ve všestranném terénu? Blízkost hor a drsných podmínek nám umožňuje velmi efektivně reagovat na realizaci všech nápadů a vylepšení. Představte si, že se vám v hlavě zrodí myšlenka, do druhého dne ji máte na papíře a za dalších 48 hodin už testujete prototypy v divoké kanadské přírodě! Debatujeme a u ranní kávy ladíme každou maličkost, přes den necháme pracovat naše CNC stroje a se soumrakem vyjíždíme do kopců na první testovací jízdu. Tady ve Vancouveru je úplně běžné, že na cyklistických stezkách narazíte na naše inženýry s napěchovanými bloky poznámek a spolu s nimi jedou závodní jezdci jako Wade Simmons nebo Thomas Vanderham. Jsme hrdí na to, v jakých obrátkách se točí náš kreativní proces. Je to základní kámen toho, jací jsme. Je to princip, díky kterému Rocky Mountain v současnosti patří mezi nejdynamičtější výrobce kol na světě. 3

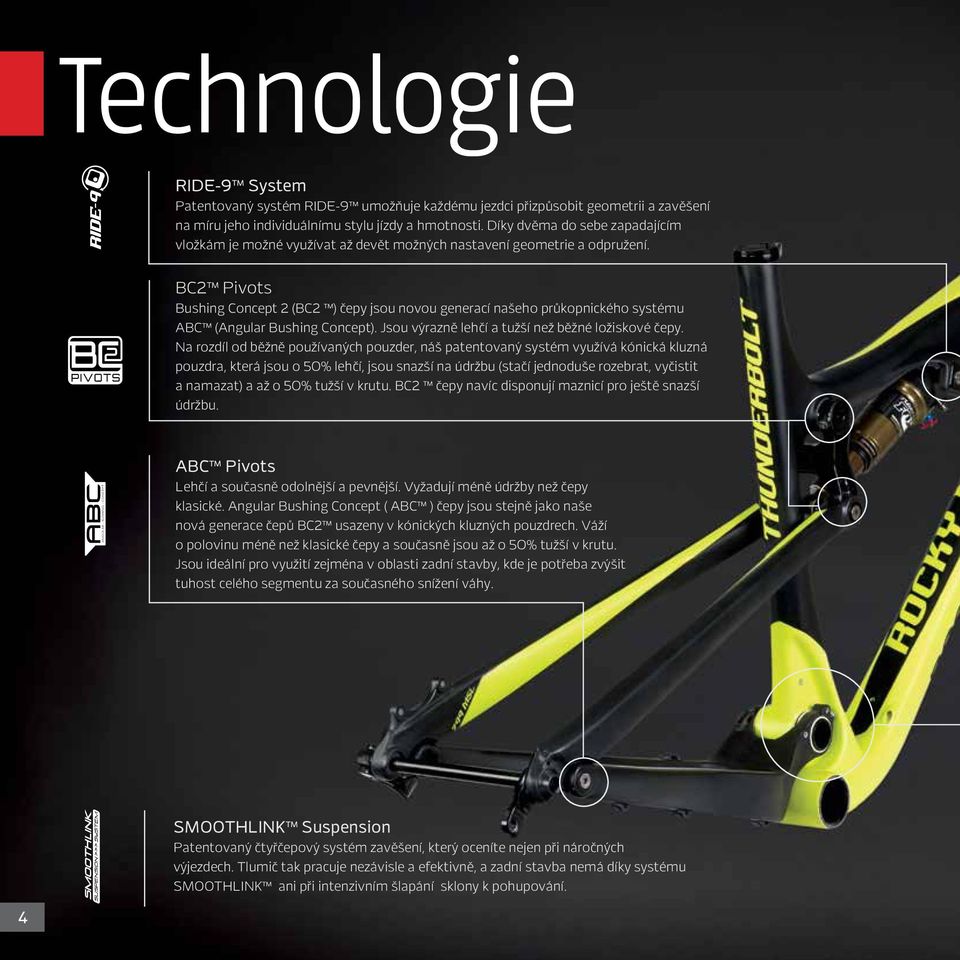

4 Technologie RIDE-9 System Patentovaný systém RIDE-9 umožňuje každému jezdci přizpůsobit geometrii a zavěšení na míru jeho individuálnímu stylu jízdy a hmotnosti. Díky dvěma do sebe zapadajícím vložkám je možné využívat až devět možných nastavení geometrie a odpružení. BC2 Pivots Bushing Concept 2 (BC2 ) čepy jsou novou generací našeho průkopnického systému ABC (Angular Bushing Concept). Jsou výrazně lehčí a tužší než běžné ložiskové čepy. Na rozdíl od běžně používaných pouzder, náš patentovaný systém využívá kónická kluzná pouzdra, která jsou o 50% lehčí, jsou snazší na údržbu (stačí jednoduše rozebrat, vyčistit a namazat) a až o 50% tužší v krutu. BC2 čepy navíc disponují maznicí pro ještě snazší údržbu. ABC Pivots Lehčí a současně odolnější a pevnější. Vyžadují méně údržby než čepy klasické. Angular Bushing Concept ( ABC ) čepy jsou stejně jako naše nová generace čepů BC2 usazeny v kónických kluzných pouzdrech. Váží o polovinu méně než klasické čepy a současně jsou až o 50% tužší v krutu. Jsou ideální pro využití zejména v oblasti zadní stavby, kde je potřeba zvýšit tuhost celého segmentu za současného snížení váhy. SMOOTHLINK Suspension Patentovaný čtyřčepový systém zavěšení, který oceníte nejen při náročných výjezdech. Tlumič tak pracuje nezávisle a efektivně, a zadní stavba nemá díky systému SMOOTHLINK ani při intenzivním šlapání sklony k pohupování. 4

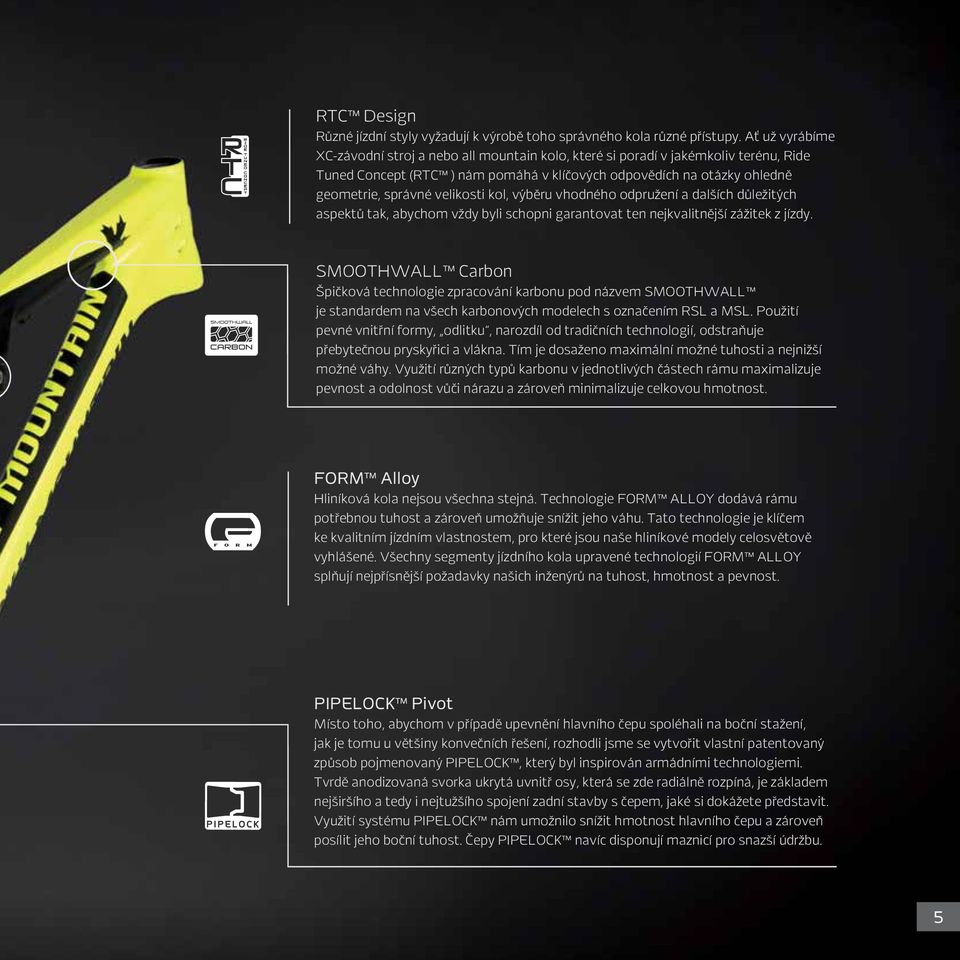

5 RTC Design Různé jízdní styly vyžadují k výrobě toho správného kola různé přístupy. Ať už vyrábíme XC-závodní stroj a nebo all mountain kolo, které si poradí v jakémkoliv terénu, Ride Tuned Concept (RTC ) nám pomáhá v klíčových odpovědích na otázky ohledně geometrie, správné velikosti kol, výběru vhodného odpružení a dalších důležitých aspektů tak, abychom vždy byli schopni garantovat ten nejkvalitnější zážitek z jízdy. SMOOTHWALL Carbon Špičková technologie zpracování karbonu pod názvem SMOOTHWALL je standardem na všech karbonových modelech s označením RSL a MSL. Použití pevné vnitřní formy, odlitku, narozdíl od tradičních technologií, odstraňuje přebytečnou pryskyřici a vlákna. Tím je dosaženo maximální možné tuhosti a nejnižší možné váhy. Využití různých typů karbonu v jednotlivých částech rámu maximalizuje pevnost a odolnost vůči nárazu a zároveň minimalizuje celkovou hmotnost. FORM Alloy Hliníková kola nejsou všechna stejná. Technologie FORM ALLOY dodává rámu potřebnou tuhost a zároveň umožňuje snížit jeho váhu. Tato technologie je klíčem ke kvalitním jízdním vlastnostem, pro které jsou naše hliníkové modely celosvětově vyhlášené. Všechny segmenty jízdního kola upravené technologií FORM ALLOY splňují nejpřísnější požadavky našich inženýrů na tuhost, hmotnost a pevnost. PIPELOCK Pivot Místo toho, abychom v případě upevnění hlavního čepu spoléhali na boční stažení, jak je tomu u většiny konvečních řešení, rozhodli jsme se vytvořit vlastní patentovaný způsob pojmenovaný PIPELOCK, který byl inspirován armádními technologiemi. Tvrdě anodizovaná svorka ukrytá uvnitř osy, která se zde radiálně rozpíná, je základem nejširšího a tedy i nejtužšího spojení zadní stavby s čepem, jaké si dokážete představit. Využití systému PIPELOCK nám umožnilo snížit hmotnost hlavního čepu a zároveň posílit jeho boční tuhost. Čepy PIPELOCK navíc disponují maznicí pro snazší údržbu. 5

6

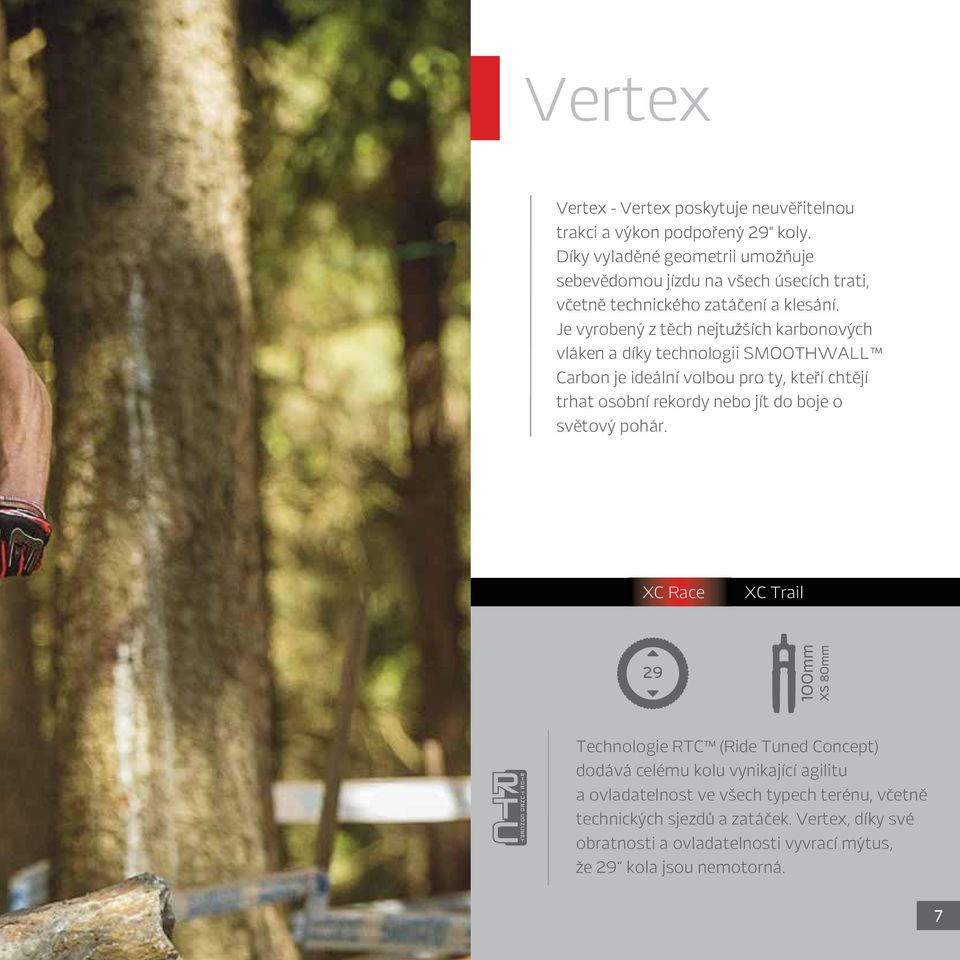

7 Vertex Vertex - Vertex poskytuje neuvěřitelnou trakci a výkon podpořený 29" koly. Díky vyladěné geometrii umožňuje sebevědomou jízdu na všech úsecích trati, včetně technického zatáčení a klesání. Je vyrobený z těch nejtužších karbonových vláken a díky technologii SMOOTHWALL Carbon je ideální volbou pro ty, kteří chtějí trhat osobní rekordy nebo jít do boje o světový pohár. XC Race XC Trail Technologie RTC (Ride Tuned Concept) dodává celému kolu vynikající agilitu a ovladatelnost ve všech typech terénu, včetně technických sjezdů a zatáček. Vertex, díky své obratnosti a ovladatelnosti vyvrací mýtus, že 29 kola jsou nemotorná. 7

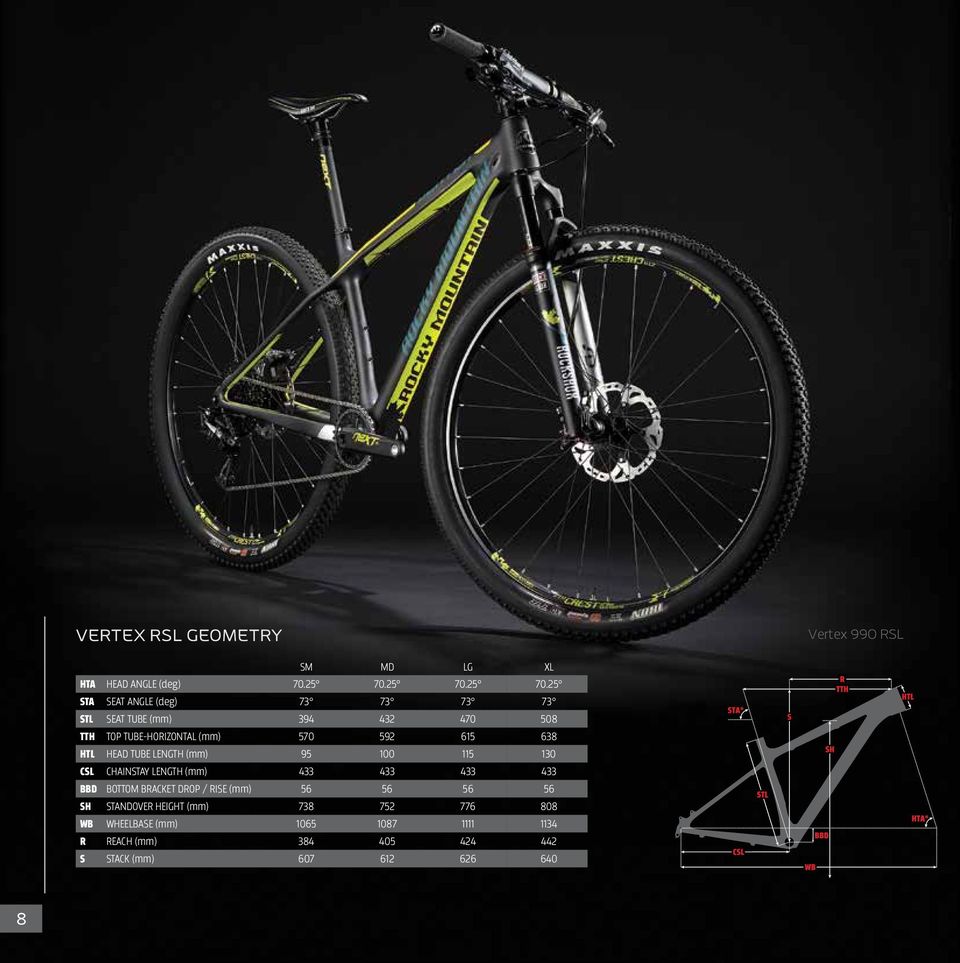

8 VERTEX RSL GEOMETRY Vertex 990 RSL SM MD LG XL HTA HEAD ANGLE (deg) STA SEAT ANGLE (deg) STL SEAT TUBE (mm) TTH TOP TUBE-HORIZONTAL (mm) HTL HEAD TUBE LENGTH (mm) CSL CHAINSTAY LENGTH (mm) BBD BOTTOM BRACKET DROP / RISE (mm) SH STANDOVER HEIGHT (mm) WB WHEELBASE (mm) R REACH (mm) S STACK (mm)

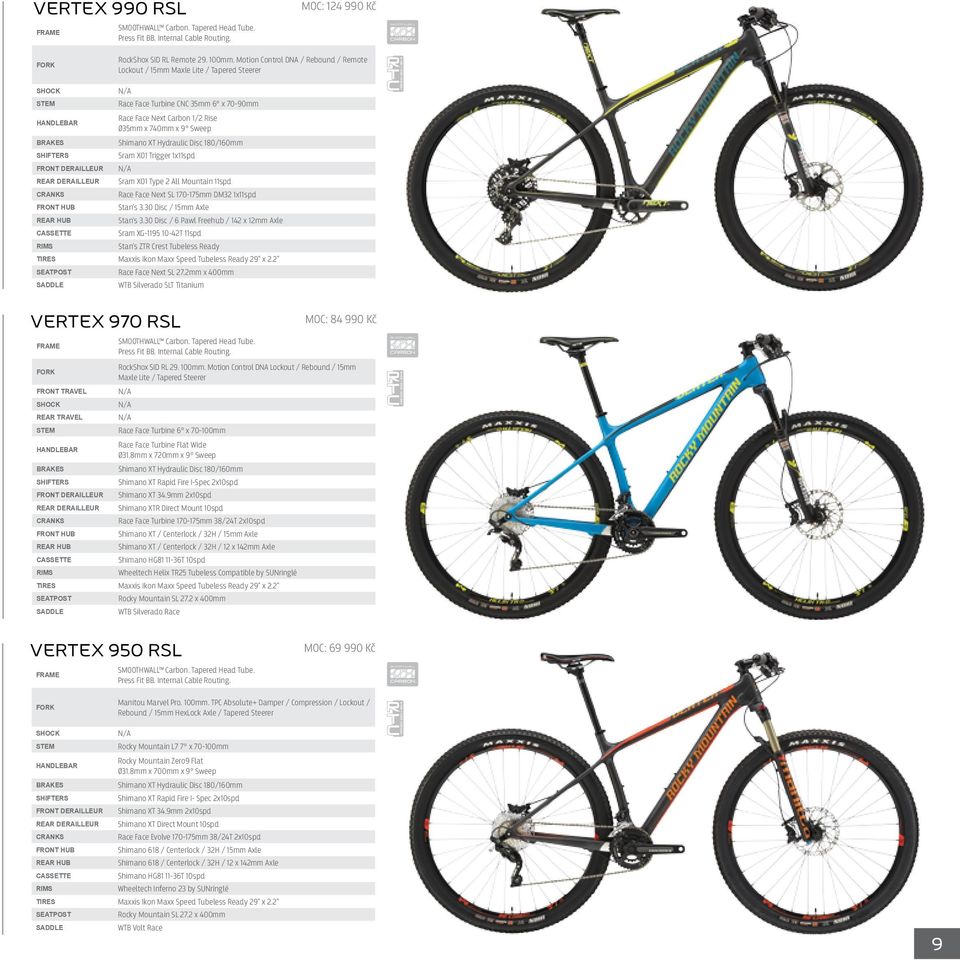

9 VERTEX 990 RSL SMOOTHWALL Carbon. Tapered Head Tube. Press Fit BB. Internal Cable Routing. MOC: Kč RockShox SID RL Remote mm. Motion Control DNA / Rebound / Remote Lockout / 15mm Maxle Lite / Tapered Steerer N/A Race Face Turbine CNC 35mm 6 x 70-90mm Race Face Next Carbon 1/2 Rise Ø35mm x 740mm x 9 Sweep Shimano XT Hydraulic Disc 180/160mm Sram X01 Trigger 1x11spd FRONT DERAILLEUR N/A REAR DERAILLEUR Sram X01 Type 2 All Mountain 11spd Race Face Next SL mm DM32 1x11spd Stan's 3.30 Disc / 15mm Axle Stan's 3.30 Disc / 6 Pawl Freehub / 142 x 12mm Axle Sram XG T 11spd Stan's ZTR Crest Tubeless Ready TIRES Maxxis Ikon Maxx Speed Tubeless Ready 29" x 2.2" Race Face Next SL 27.2mm x 400mm WTB Silverado SLT Titanium VERTEX 970 RSL MOC: Kč SMOOTHWALL Carbon. Tapered Head Tube. Press Fit BB. Internal Cable Routing. RockShox SID RL mm. Motion Control DNA Lockout / Rebound / 15mm Maxle Lite / Tapered Steerer FRONT TRAVEL N/A N/A REAR TRAVEL N/A Race Face Turbine 6 x mm Race Face Turbine Flat Wide Ø31.8mm x 720mm x 9 Sweep Shimano XT Hydraulic Disc 180/160mm Shimano XT Rapid Fire I-Spec 2x10spd FRONT DERAILLEUR Shimano XT 34.9mm 2x10spd REAR DERAILLEUR Shimano XTR Direct Mount 10spd Race Face Turbine mm 38/24T 2x10spd Shimano XT / Centerlock / 32H / 15mm Axle Shimano XT / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Wheeltech Helix TR25 Tubeless Compatible by SUNringlé TIRES Maxxis Ikon Maxx Speed Tubeless Ready 29" x 2.2" Rocky Mountain SL 27.2 x 400mm WTB Silverado Race VERTEX 950 RSL SMOOTHWALL Carbon. Tapered Head Tube. Press Fit BB. Internal Cable Routing. MOC: Kč Manitou Marvel Pro. 100mm. TPC Absolute+ Damper / Compression / Lockout / Rebound / 15mm HexLock Axle / Tapered Steerer N/A Rocky Mountain L7 7 x mm Rocky Mountain Zero9 Flat Ø31.8mm x 700mm x 9 Sweep Shimano XT Hydraulic Disc 180/160mm Shimano XT Rapid Fire I- Spec 2x10spd FRONT DERAILLEUR Shimano XT 34.9mm 2x10spd REAR DERAILLEUR Shimano XT Direct Mount 10spd Race Face Evolve mm 38/24T 2x10spd Shimano 618 / Centerlock / 32H / 15mm Axle Shimano 618 / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Wheeltech Inferno 23 by SUNringlé TIRES Maxxis Ikon Maxx Speed Tubeless Ready 29" x 2.2" Rocky Mountain SL 27.2 x 400mm WTB Volt Race 9

10 VERTEX 950 SMOOTHWALL Carbon. Tapered Head Tube. Press Fit BB. Internal Cable Routing. MOC: Kč RockShox SID RL Remote mm. Motion Control DNA / Rebound / Remote Lockout / 15mm Maxle Lite / Tapered Steerer N/A Race Face Turbine CNC 35mm 6 x 70-90mm Race Face Next Carbon 1/2 Rise Ø35mm x 740mm x 9 Sweep Shimano XT Hydraulic Disc 180/160mm Sram X01 Trigger 1x11spd FRONT DERAILLEUR N/A REAR DERAILLEUR Sram X01 Type 2 All Mountain 11spd Race Face Next SL mm DM32 1x11spd Stan's 3.30 Disc / 15mm Axle Stan's 3.30 Disc / 6 Pawl Freehub / 142 x 12mm Axle Sram XG T 11spd Stan's ZTR Crest Tubeless Ready TIRES Maxxis Ikon Maxx Speed Tubeless Ready 29" x 2.2" Race Face Next SL 27.2mm x 400mm WTB Silverado SLT Titanium Rocky Mountain SL 27.2 x 400mm Rocky Mountain XC Light VERTEX 930 MOC: Kč Rocky Mountain 6066 SL Series Custom Hydroformed FORM Alloy. Press Fit BB. Zero Stack Tapered Headtube. Internal Cable Routing FRONT TRAVEL REAR TRAVEL Manitou Marvel Comp TS Air 100mm (XS: 80mm). Compression / Lockout / Rebound / Tapered Steerer N/A N/A Rocky Mountain L7 7 x mm Rocky Mountain Zero9 Flat Ø31.8mm x 700mm x 9 Sweep Shimano BR-M446 Hydraulic Disc 180/160mm Shimano Deore Rapid Fire 10spd FRONT DERAILLEUR Shimano Deore 31.8mm 10spd REAR DERAILLEUR Shimano XT 10spd Shimano M mm 42/32/24T 10spd Shimano RM66 / Centerlock / 32H Shimano RM66 / Centerlock / 32H Shimano HG T 10spd Wheeltech TD26 by Alex Rims TIRES Continental Race King Folding 29" x 2.2" Rocky Mountain SL 27.2 x 400mm Rocky Mountain XC VERTEX GEOMETRY SIZE XS S M L XL HTA HEAD ANGLE (deg) STA SEAT ANGLE (deg) STL SEAT TUBE (mm) TTH HORIZONTAL TOP TUBE LENGTH (mm) HTL HEAD TUBE LENGTH (mm) CSL CHAINSTAY LENGTH (mm) BBD BOTTOM BRACKET DROP / RISE (mm) SH STANDOVER HEIGHT (mm) WB WHEELBASE (mm) R REACH (mm) S STACK (mm)

11 11

12

13 Element Element patří bezesporu mezi legendy ve světě mountainbikingu. Když byl model v roce 1996 uveden na trh, bylo toto lehké celoodpružené XC kolo samo sobě vlastní třídou. O 19 let později je Element stále věrný svému původnímu poselství 29 závodnímu kolu. Ať na něm čekáte na start závodu nebo si zajezdíte jen tak pro radost, bezkonkurenční kvalita jízdy, jeho kompaktnost, pevnost a vyladěné tlumení vás donutí, abyste se ničím nezdržovali a na své parťáky počkali až v cíli. XC Race XC Trail Díky kolům o rozměru 29 a vychytané geometrii spolu s agresivním úhlem hlavové trubky 70.6 se nám podařilo vytvořit kolo, které ochotně a bez kompromisů splní všechny vaše jízdní povely. Element je nejrychlejší a nejlépe ovladatelný celoodpružený XC bike, který značka Rocky Mountain kdy vyrobila. 13

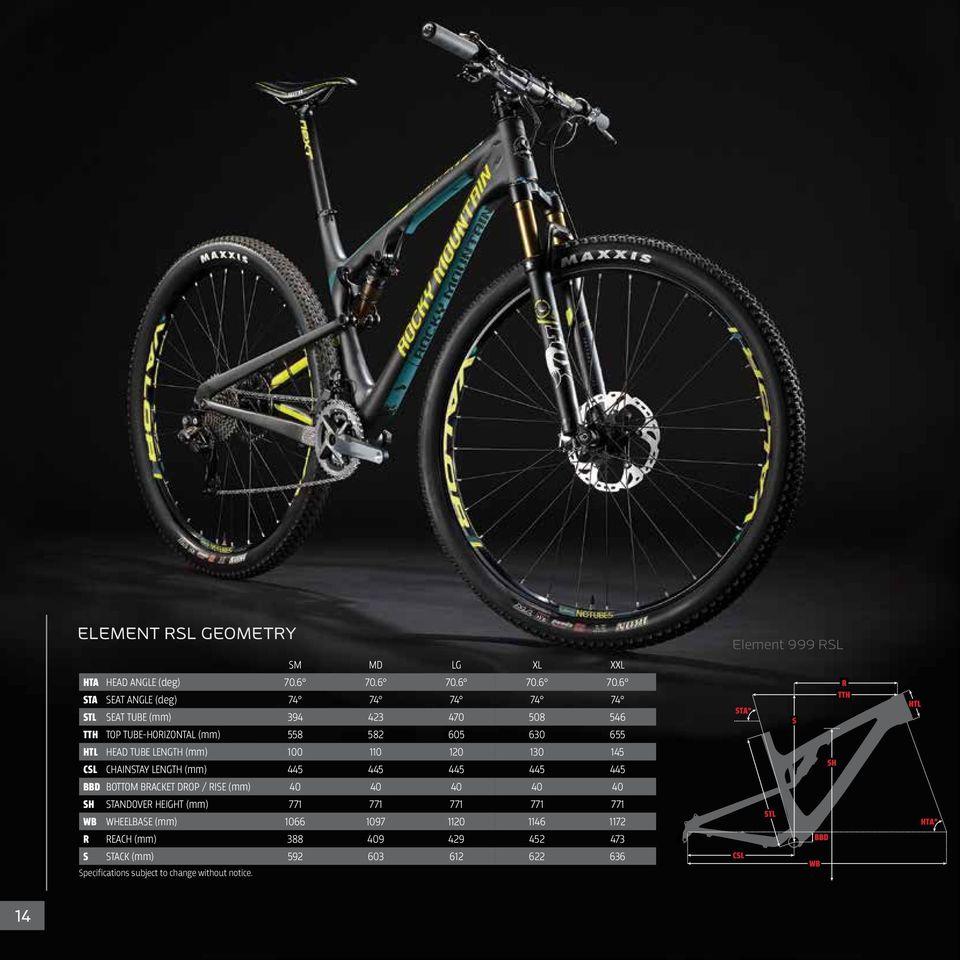

14 ELEMENT RSL GEOMETRY SM MD LG XL XXL HTA HEAD ANGLE (deg) STA SEAT ANGLE (deg) STL SEAT TUBE (mm) TTH TOP TUBE-HORIZONTAL (mm) HTL HEAD TUBE LENGTH (mm) CSL CHAINSTAY LENGTH (mm) BBD BOTTOM BRACKET DROP / RISE (mm) SH STANDOVER HEIGHT (mm) WB WHEELBASE (mm) R REACH (mm) S STACK (mm) Specifications subject to change without notice. Element 999 RSL 14

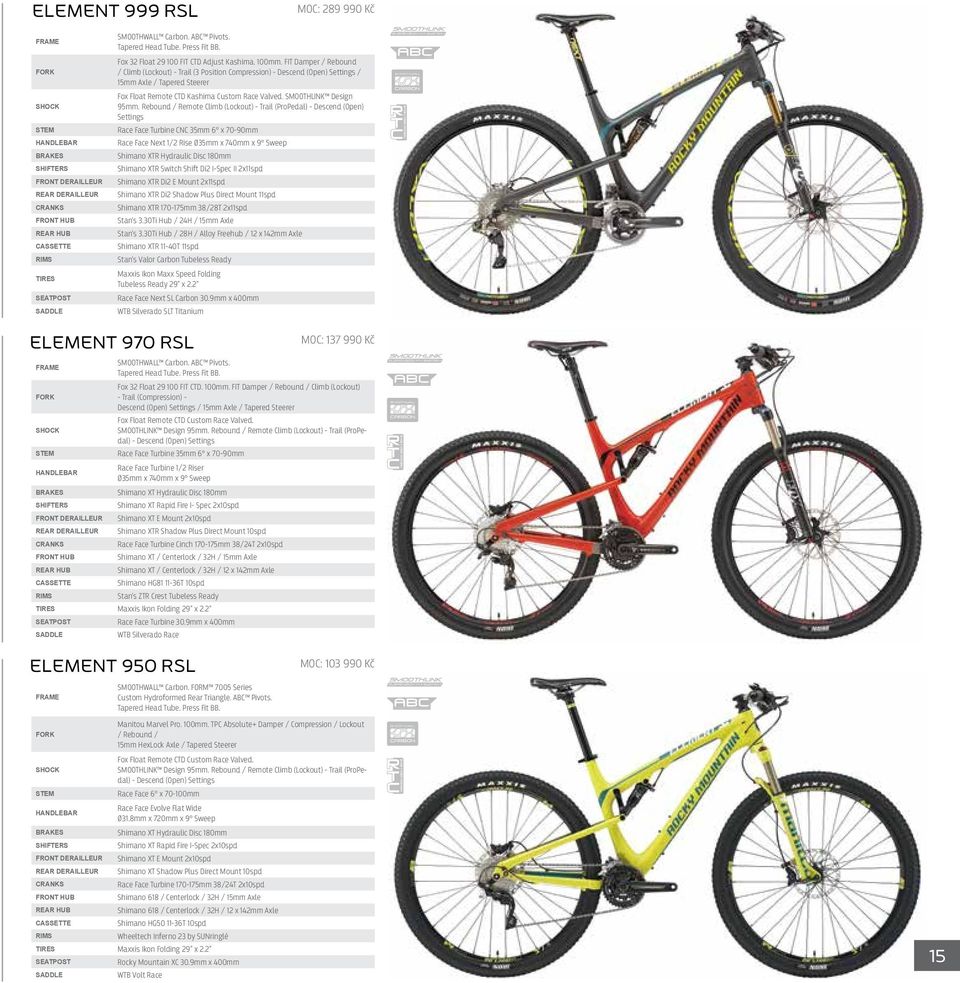

15 ELEMENT 999 RSL MOC: Kč FRONT DERAILLEUR REAR DERAILLEUR TIRES SMOOTHWALL Carbon. ABC Pivots. Tapered Head Tube. Press Fit BB. Fox 32 Float FIT CTD Adjust Kashima. 100mm. FIT Damper / Rebound / Climb (Lockout) - Trail (3 Position Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float Remote CTD Kashima Custom Race Valved. SMOOTHLINK Design 95mm. Rebound / Remote Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings Race Face Turbine CNC 35mm 6 x 70-90mm Race Face Next 1/2 Rise Ø35mm x 740mm x 9 Sweep Shimano XTR Hydraulic Disc 180mm Shimano XTR Switch Shift Di2 I-Spec II 2x11spd Shimano XTR Di2 E Mount 2x11spd Shimano XTR Di2 Shadow Plus Direct Mount 11spd Shimano XTR mm 38/28T 2x11spd Stan's 3.30Ti Hub / 24H / 15mm Axle Stan's 3.30Ti Hub / 28H / Alloy Freehub / 12 x 142mm Axle Shimano XTR 11-40T 11spd Stan's Valor Carbon Tubeless Ready Maxxis Ikon Maxx Speed Folding Tubeless Ready 29" x 2.2" Race Face Next SL Carbon 30.9mm x 400mm WTB Silverado SLT Titanium ELEMENT 970 RSL MOC: Kč SMOOTHWALL Carbon. ABC Pivots. Tapered Head Tube. Press Fit BB. Fox 32 Float FIT CTD. 100mm. FIT Damper / Rebound / Climb (Lockout) - Trail (Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float Remote CTD Custom Race Valved. SMOOTHLINK Design 95mm. Rebound / Remote Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings Race Face Turbine 35mm 6 x 70-90mm Race Face Turbine 1/2 Riser Ø35mm x 740mm x 9 Sweep Shimano XT Hydraulic Disc 180mm Shimano XT Rapid Fire I- Spec 2x10spd FRONT DERAILLEUR Shimano XT E Mount 2x10spd REAR DERAILLEUR Shimano XTR Shadow Plus Direct Mount 10spd Race Face Turbine Cinch mm 38/24T 2x10spd Shimano XT / Centerlock / 32H / 15mm Axle Shimano XT / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Stan's ZTR Crest Tubeless Ready TIRES Maxxis Ikon Folding 29" x 2.2" Race Face Turbine 30.9mm x 400mm WTB Silverado Race ELEMENT 950 RSL MOC: Kč SMOOTHWALL Carbon. FORM 7005 Series Custom Hydroformed Rear Triangle. ABC Pivots. Tapered Head Tube. Press Fit BB. Manitou Marvel Pro. 100mm. TPC Absolute+ Damper / Compression / Lockout / Rebound / 15mm HexLock Axle / Tapered Steerer Fox Float Remote CTD Custom Race Valved. SMOOTHLINK Design 95mm. Rebound / Remote Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings Race Face 6 x mm Race Face Evolve Flat Wide Ø31.8mm x 720mm x 9 Sweep Shimano XT Hydraulic Disc 180mm Shimano XT Rapid Fire I-Spec 2x10spd FRONT DERAILLEUR Shimano XT E Mount 2x10spd REAR DERAILLEUR Shimano XT Shadow Plus Direct Mount 10spd Race Face Turbine mm 38/24T 2x10spd Shimano 618 / Centerlock / 32H / 15mm Axle Shimano 618 / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Wheeltech Inferno 23 by SUNringlé TIRES Maxxis Ikon Folding 29" x 2.2" Rocky Mountain XC 30.9mm x 400mm WTB Volt Race 15

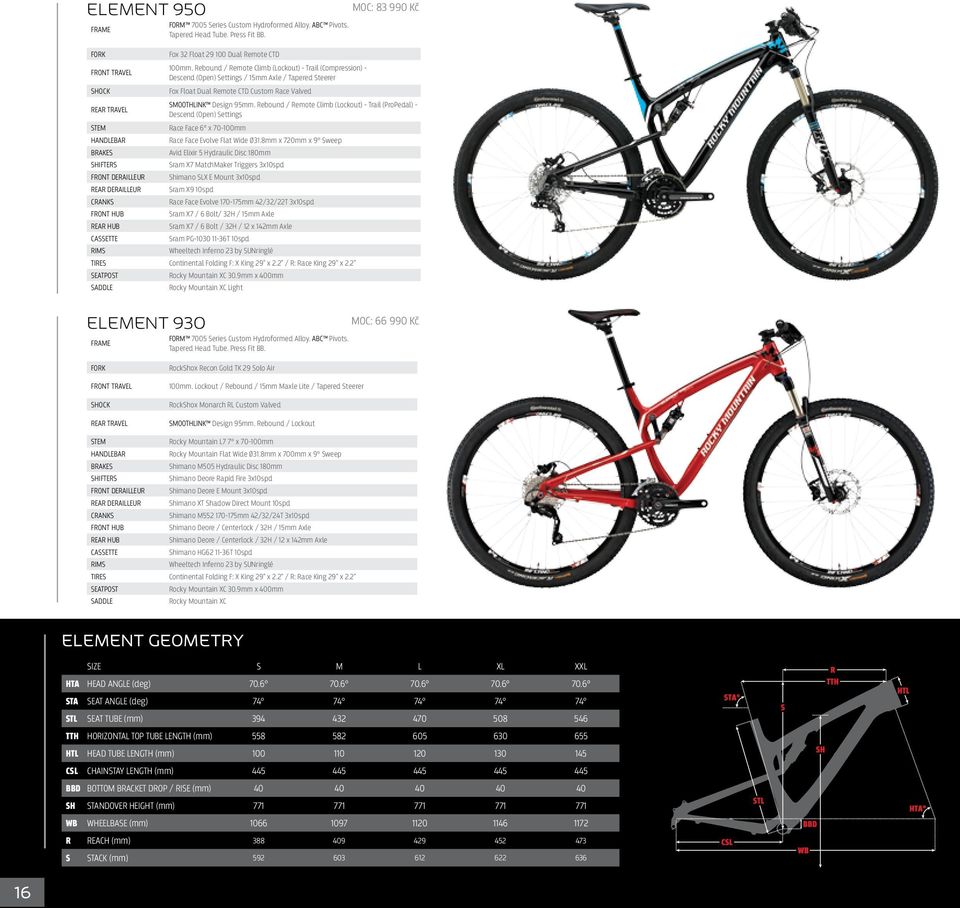

16 ELEMENT 950 FORM 7005 Series Custom Hydroformed Alloy. ABC Pivots. Tapered Head Tube. Press Fit BB. Fox 32 Float Dual Remote CTD MOC: Kč FRONT TRAVEL 100mm. Rebound / Remote Climb (Lockout) - Trail (Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float Dual Remote CTD Custom Race Valved REAR TRAVEL SMOOTHLINK Design 95mm. Rebound / Remote Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings Race Face 6 x mm Race Face Evolve Flat Wide Ø31.8mm x 720mm x 9 Sweep Avid Elixir 5 Hydraulic Disc 180mm Sram X7 MatchMaker Triggers 3x10spd FRONT DERAILLEUR Shimano SLX E Mount 3x10spd REAR DERAILLEUR Sram X9 10spd Race Face Evolve mm 42/32/22T 3x10spd Sram X7 / 6 Bolt/ 32H / 15mm Axle Sram X7 / 6 Bolt / 32H / 12 x 142mm Axle Sram PG T 10spd Wheeltech Inferno 23 by SUNringlé TIRES Continental Folding F: X King 29" x 2.2" / R: Race King 29" x 2.2" Rocky Mountain XC 30.9mm x 400mm Rocky Mountain XC Light ELEMENT 930 MOC: Kč FORM 7005 Series Custom Hydroformed Alloy. ABC Pivots. Tapered Head Tube. Press Fit BB. FRONT TRAVEL REAR TRAVEL RockShox Recon Gold TK 29 Solo Air 100mm. Lockout / Rebound / 15mm Maxle Lite / Tapered Steerer RockShox Monarch RL Custom Valved SMOOTHLINK Design 95mm. Rebound / Lockout Rocky Mountain L7 7 x mm Rocky Mountain Flat Wide Ø31.8mm x 700mm x 9 Sweep Shimano M505 Hydraulic Disc 180mm Shimano Deore Rapid Fire 3x10spd FRONT DERAILLEUR Shimano Deore E Mount 3x10spd REAR DERAILLEUR Shimano XT Shadow Direct Mount 10spd Shimano M mm 42/32/24T 3x10spd Shimano Deore / Centerlock / 32H / 15mm Axle Shimano Deore / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Wheeltech Inferno 23 by SUNringlé TIRES Continental Folding F: X King 29" x 2.2" / R: Race King 29" x 2.2" Rocky Mountain XC 30.9mm x 400mm Rocky Mountain XC ELEMENT GEOMETRY SIZE S M L XL XXL HTA HEAD ANGLE (deg) STA SEAT ANGLE (deg) STL SEAT TUBE (mm) TTH HORIZONTAL TOP TUBE LENGTH (mm) HTL HEAD TUBE LENGTH (mm) CSL CHAINSTAY LENGTH (mm) BBD BOTTOM BRACKET DROP / RISE (mm) SH STANDOVER HEIGHT (mm) WB WHEELBASE (mm) R REACH (mm) S STACK (mm)

17 17

18

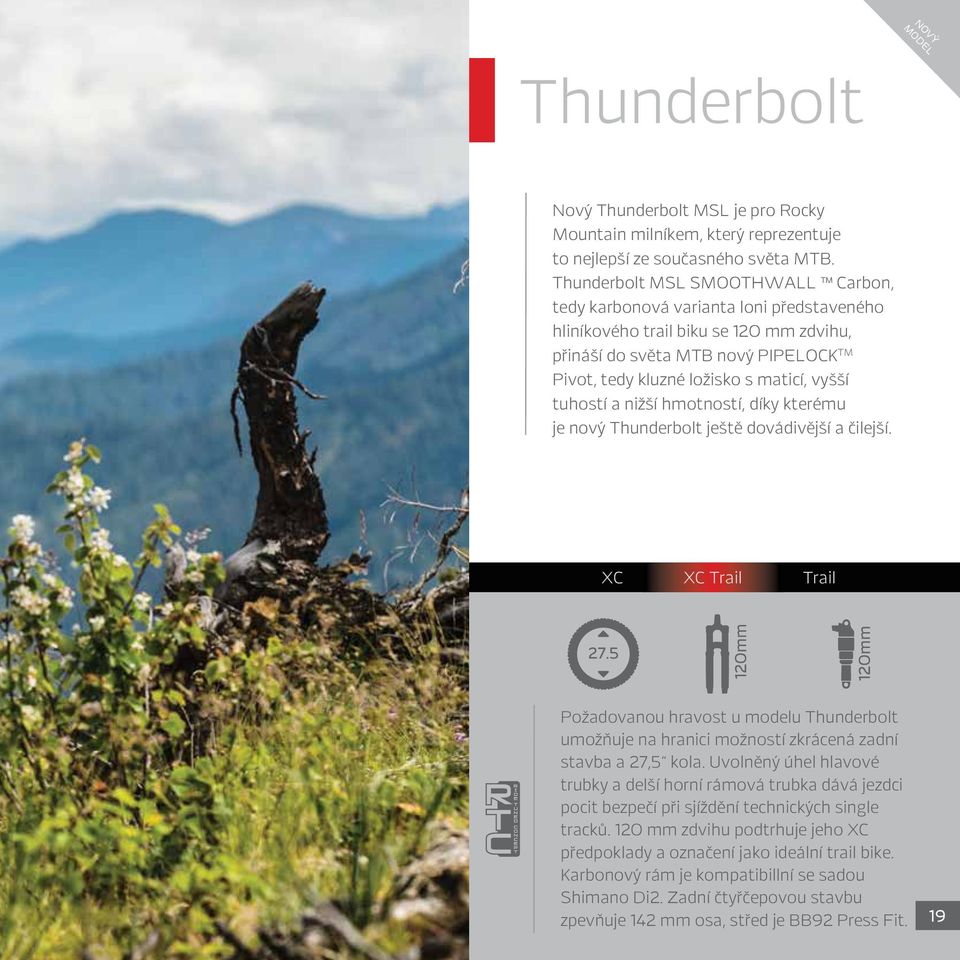

19 nový MODEL Thunderbolt Nový Thunderbolt MSL je pro Rocky Mountain milníkem, který reprezentuje to nejlepší ze současného světa MTB. Thunderbolt MSL SmoothWall Carbon, tedy karbonová varianta loni představeného hliníkového trail biku se 120 mm zdvihu, přináší do světa MTB nový PIPELOCK TM Pivot, tedy kluzné ložisko s maticí, vyšší tuhostí a nižší hmotností, díky kterému je nový Thunderbolt ještě dovádivější a čilejší. XC XC Trail Trail Požadovanou hravost u modelu Thunderbolt umožňuje na hranici možností zkrácená zadní stavba a 27,5 kola. Uvolněný úhel hlavové trubky a delší horní rámová trubka dává jezdci pocit bezpečí při sjíždění technických single tracků. 120 mm zdvihu podtrhuje jeho XC předpoklady a označení jako ideální trail bike. Karbonový rám je kompatibillní se sadou Shimano Di2. Zadní čtyřčepovou stavbu zpevňuje 142 mm osa, střed je BB92 Press Fit. 19

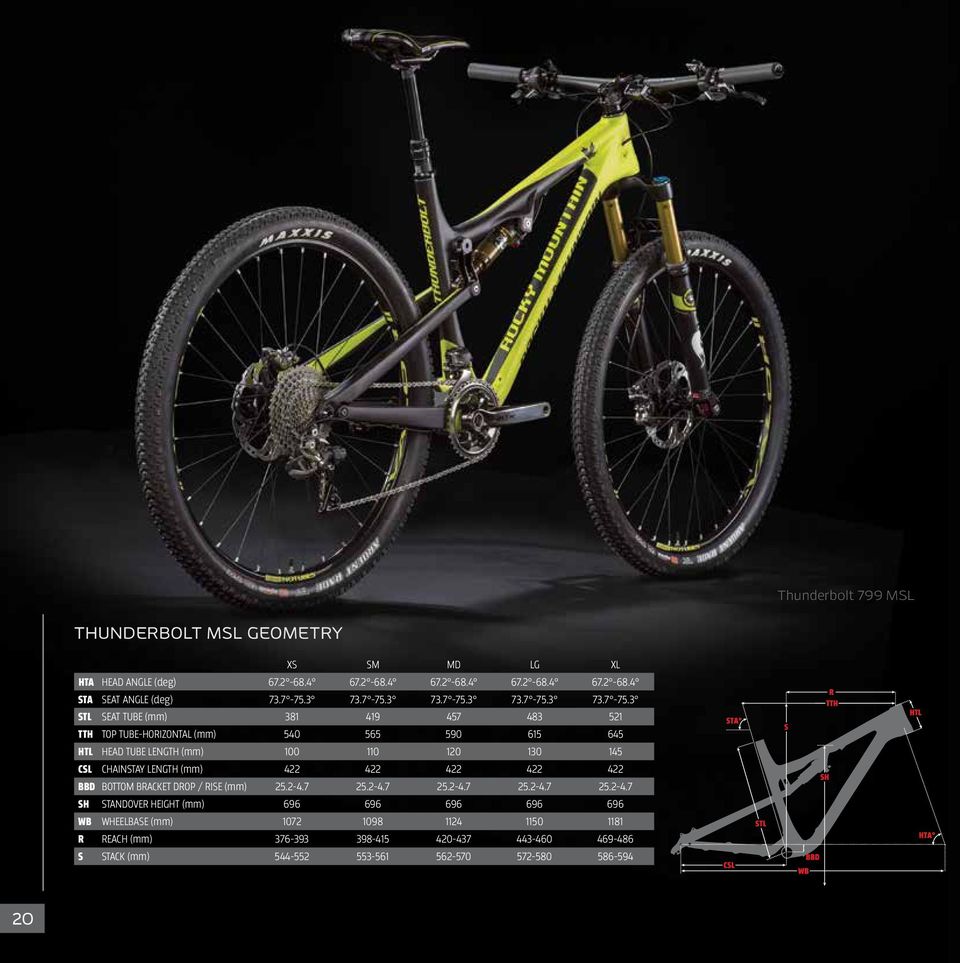

20 Thunderbolt 799 MSL THUNDERBOLT MSL GEOMETRY XS SM MD LG XL HTA HEAD ANGLE (deg) STA SEAT ANGLE (deg) STL SEAT TUBE (mm) TTH TOP TUBE-HORIZONTAL (mm) HTL HEAD TUBE LENGTH (mm) CSL CHAINSTAY LENGTH (mm) BBD BOTTOM BRACKET DROP / RISE (mm) SH STANDOVER HEIGHT (mm) WB WHEELBASE (mm) R REACH (mm) S STACK (mm)

21 THUNDERBOLT 799 MSL FRONT DERAILLEUR REAR DERAILLEUR TIRES MOC: Kč SMOOTHWALL Carbon. Pipelock Main Pivot + BC2 & ABC Bushings. Tapered Head Tube. Press Fit BB. RIDE-9 Adjustable Geometry & Suspension Rate. Di2 Ready. Fox 32 Float FIT CTD Adjust Kashima. 120mm. FIT Damper / Rebound / Climb (Lockout) - Trail (3 Position Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float CTD Remote Kashima Custom Trail Valved. SMOOTHLINK Design 120mm. Rebound / Remote Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings / Adjustable Suspension Rate Race Face Turbine CNC 35mm 6 x 60-80mm Race Face Next Carbon 1/2 Rise Ø35mm x 760mm x 9 Sweep Shimano XTR Hydraulic Disc 180mm Shimano XTR Switch Shift Di2 I-Spec II 2x11spd Shimano XTR Di2 E Mount 2x11spd Shimano XTR Di2 Shadow Plus Direct Mount 11spd Shimano XTR mm 38/28T 2x11spd Stan's 3.30Ti Hub / 24H / 15mm Axle Stan's 3.30Ti Hub / 28H / Alloy Freehub / 12 x 142mm Axle Shimano XTR 11-40T 11spd Stan's Valor Carbon Tubeless Ready Maxxis Maxx Speed Tubeless Ready F + R: Ardent Race 27.5" x 2.2" RockShox Reverb Stealth 30.9mm x mm WTB Silverado Carbon THUNDERBOLT 770 MSL FRONT DERAILLEUR REAR DERAILLEUR TIRES MOC: Kč SMOOTHWALL Carbon. Pipelock Main Pivot + BC2 & ABC Bushings. Tapered Head Tube. Press Fit BB. RIDE-9 Adjustable Geometry & Suspension Rate. Di2 Ready. Fox 32 Float FIT CTD. 120mm. FIT Damper / Rebound / Climb (Lockout) - Trail (Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float Remote CTD Custom Race Valved. SMOOTHLINK Design 120mm. Rebound / Remote Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings / Adjustable Suspension Rate Race Face Turbine 35mm 6 x 60-80mm Race Face Turbine 1/2 Rise Ø35mm x 740mm x 9 Sweep Shimano XT Hydraulic Disc 180mm Shimano XT Rapid Fire I-Spec 2x10spd Shimano XT E Mount 2x10spd Shimano XTR Shadow Plus Direct Mount 10spd Race Face Turbine Cinch mm 38/24T 2x10spd Shimano XT / Centerlock / 32H / 15mm Axle Shimano XT / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Stan's ZTR Crest Tubeless Ready Maxxis Folding F: Ardent 27.5" x 2.25" R: Ardent Race 27.5" x 2.2" RockShox Reverb Stealth 30.9mm x mm WTB Silverado Race THUNDERBOLT 750 MSL FRONT DERAILLEUR REAR DERAILLEUR TIRES MOC: Kč SMOOTHWALL Carbon. Pipelock Main Pivot + BC2 & ABC Bushings. Tapered Head Tube. Press Fit BB. RIDE-9 Adjustable Geometry & Suspension Rate. Di2 Ready. Fox 32 Float Evolution CTD. 120mm. Rebound / Climb (Lockout) - Trail (Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float Remote CTD Custom Race Valved. SMOOTHLINK Design 120mm. Rebound / Remote Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings / Adjustable Suspension Rate Race Face 6 x 60-80mm Race Face Evolve 1/2 Rise Ø31.8mm x 750mm x 9 Sweep Shimano SLX Hydraulic Disc 180/160mm Sram X7 Triggers 2x10spd Sram X7 S3 Direct Mount 2x10spd Sram X9 Type 2 All Mountain 10spd Race Face Turbine mm 38/24T 2x10spd Shimano SLX / Centerlock / 32H / 15mm Axle Shimano SLX / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Wheeltech Helix TR25 Tubeless Compatible by SUNringlé Maxxis Folding F: Ardent 27.5" x 2.25" R: Ardent Race 27.5" x 2.2" X Fusion HiLo Strate 30.9mm x 420mm WTB Volt Race 21

22 THUNDERBOLT 750 FORM 7005 Series Custom Hydroformed Alloy. ABC Pivots. Tapered Head Tube. Press Fit BB. Fox 32 Float CTD MOC: Kč FRONT TRAVEL 120mm. Rebound / Climb (Lockout) - Trail (Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float CTD Custom Race Valved REAR TRAVEL SMOOTHLINK Design 120mm. Rebound / Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings Race Face 6 x 70-90mm Race Face Evolve 3/4 Rise Ø31.8mm x 725mm x 5 Sweep Shimano SLX Hydraulic Disc 180/160mm Shimano SLX Rapid Fire I-Spec 2x10spd FRONT DERAILLEUR Shimano SLX E Mount 2x10spd REAR DERAILLEUR Shimano XT Shadow Direct Mount 10spd Race Face Turbine mm 38/24T 2x10spd Shimano SLX / Centerlock / 32H / 15mm Axle Shimano SLX / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Wheeltech Inferno 23 by SUNringlé TIRES Continental X King Folding 27.5" x 2.2" Race Face 30.9mm x 375mm Rocky Mountain XC Light THUNDERBOLT 730 MOC: Kč FORM 7005 Series Custom Hydroformed Alloy. ABC Pivots. Tapered Head Tube. Press Fit BB. FRONT TRAVEL X Fusion Velvet RL Air 120mm. Lockout / Compression / Rebound / 15mm Axle / Tapered Alloy Steerer Fox Float CTD Custom Race Valved REAR TRAVEL SMOOTHLINK Design 120mm. Rebound / Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings Race Face 6 x 70-90mm Race Face 3/4 Rise Ø31.8mm x 710mm x 5 Sweep Shimano M505 Hydraulic Disc 180/160mm Shimano Deore Rapid Fire 3x10spd FRONT DERAILLEUR Shimano SLX E Mount 3x10spd REAR DERAILLEUR Shimano XT Shadow Direct Mount 10spd Shimano M mm 42/32/24T 3x10spd Shimano Deore / Centerlock / 32H / 15mm Axle Shimano Deore / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Wheeltech Inferno 23 by SUNringlé TIRES Continental X King 27.5" x 2.2" Race Face 30.9mm x 375mm Rocky Mountain XC THUNDERBOLT 710 MOC: Kč FORM 7005 Series Custom Hydroformed Alloy. ABC Pivots. Tapered Head Tube. Press Fit BB. FRONT TRAVEL REAR TRAVEL RockShox XC30 TK 27.5 Solo Air 120mm. Turnkey Lockout / Rebound / Alloy Steerer RockShox Monarch RL Custom Valved SMOOTHLINK Design 120mm. Rebound / Lockout 22 Rocky Mountain L7 7 x 70-90mm Rocky Mountain Five15 XC Ø31.8mm x 720mm x 5 Sweep Avid DB-1 Hydraulic Disc 160mm Sram X5 Triggers 3x10spd FRONT DERAILLEUR Sram X7 S3 Direct Mount 3x10spd REAR DERAILLEUR Sram X5 3x10spd FSA Gamma Drive mm 44/32/22T 3x10spd Sram MTH Bolt / 9 x 100mm QR Sram MTH Bolt / 10 x 135mm QR Sram PG T 10spd Wheeltech TD26 by Alex Rims TIRES Continental X King 27.5" x 2.2" Rocky Mountain XC 30.9mm x 350mm Rocky Mountain XC

23 THUNDERBOLT GEOMETRY SIZE XS S M L XL HTA HEAD ANGLE (deg) STA SEAT ANGLE (deg) STL SEAT TUBE (mm) TTH HORIZONTAL TOP TUBE LENGTH (mm) HTL HEAD TUBE LENGTH (mm) CSL CHAINSTAY LENGTH (mm) BBD BOTTOM BRACKET DROP / RISE (mm) SH STANDOVER HEIGHT (mm) WB WHEELBASE (mm)

24

25 Instinct Instinct je ideálním kolem každého bikového dobrodruha. Univerzální trail bike se 130 mm zdvihu, je pojmenován podle jeho instinktivní schopnosti zkrotit širokou škálu terénů. Díky patentovanému systému RIDE-9, který umožňuje přesné a rychlé nastavení geometrie a zavěšení tlumiče, a vyladěnému 130 mm SMOOTHLINK odpružení si Instinct poradí s jakkoliv náročným výletem. XC Trail Aggressive Trail Instinct byl našimi inženýry navržen s ohledem na maximální pohodlí a efektivitu šlapání, která umožňuje plout po trailech bez sebemenších zádrhelů. To vše v devětadvacítkovém balení společně s naší patentovanou technologií RIDE-9, která umožňuje přesné nastavení geometrie a odpružení a během pár sekund promění váš bike na cokoliv, co si jen budete přát. 25

26 INSTINCT GEOMETRY Instinct 999 MSL SM MD LG XL XXL HTA HEAD ANGLE (deg) STA SEAT ANGLE (deg) STL SEAT TUBE (mm) TTH TOP TUBE-HORIZONTAL (mm) HTL HEAD TUBE LENGTH (mm) CSL CHAINSTAY LENGTH (mm) BBD BOTTOM BRACKET DROP / RISE (mm) 39.6 to to to to to 20.7 SH STANDOVER HEIGHT (mm) WB WHEELBASE (mm) R REACH (mm) S STACK (mm)

27 INSTINCT 999 MSL FRONT DERAILLEUR REAR DERAILLEUR TIRES FRONT DERAILLEUR REAR DERAILLEUR TIRES SMOOTHWALL Carbon. ABC Pivots. Tapered Head Tube. Press Fit BB. Internal Cable Routing. ISCG05 Tabs. RIDE-9 Adjustable Geometry + Suspension Rate Fox 32 Float FIT CTD Adjust Kashima. 130mm. Rebound / Climb (Lockout) - Trail (3 Position Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float CTD Remote Kashima Custom Trail Valved. SMOOTHLINK Design 130mm. Rebound / Remote Climb (X-Firm ProPedal) - Trail (ProPedal) - Descend (Open) Settings / Adjustable Suspension Rate Race Face Turbine CNC 35mm 6 x 60-80mm Race Face Next Carbon 1/2 Rise Ø35mm x 760mm x 9 Sweep Shimano XTR Ice-Tec Hydraulic Disc 180mm Sram XX1 Trigger 1x11spd N/A Sram XX1 Type 2 All Mountain 11spd Race Face Next SL mm 30T 11spd Stan's 3.30Ti Hub / 24H / 15mm Axle Stan's 3.30Ti Hub / 28H / Alloy XD Freehub / 12 x 142mm Axle Sram XG T 11spd Stan's Valor Carbon Tubeless Ready Maxxis EXO Maxx Speed Tubeless Ready F: Ardent 29" x 2.4" R: Ikon 29" x 2.35" 3C RockShox Reverb Stealth 30.9mm x mm WTB Silverado Carbon INSTINCT 970 MSL MOC: Kč MOC: Kč SMOOTHWALL Carbon. ABC Pivots. Tapered Head Tube. Press Fit BB. Internal Cable Routing. ISCG05 Tabs. RIDE-9 Adjustable Geometry + Suspension Rate Fox 32 Float FIT CTD. 130mm. FIT Damper / Rebound / Climb (Lockout) - Trail (Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float CTD Remote Custom Trail Valved. SMOOTHLINK Design 130mm. Rebound / Remote Climb (X-Firm ProPedal) - Trail (ProPedal) - Descend (Open) Settings / Adjustable Suspension Rate Race Face Turbine 35mm 6 x 60-80mm Race Face Turbine 1/2 Rise Ø35mm x 760mm x 9 Sweep Shimano XT Hydraulic Disc 180mm Shimano XT Rapid Fire I-Spec 2x10spd Sram X0 S3 Direct Mount 2x10spd Shimano XT Shadow Plus Direct Mount 10spd Race Face Turbine Cinch mm Bash/36/22T 2x10spd Shimano XT / Centerlock / 32H / 15mm Axle Shimano XT / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Stan's ZTR Flow Tubeless Ready Maxxis F: Ardent EXO Folding 29" x 2.4" R: Ikon EXO Folding 29" x 2.35" RockShox Reverb Stealth 30.9mm x mm WTB Silverado Race INSTINCT 950 MSL MOC: Kč FRONT DERAILLEUR REAR DERAILLEUR TIRES SMOOTHWALL Carbon Front Triangle. FORM 7005 Series Custom Hydroformed Rear Triangle. ABC Pivots. Tapered Head Tube. Press Fit BB. Internal Cable Routing. ISCG05 Tabs. RIDE-9 Adjustable Geometry + Suspension Rate Fox 32 Float CTD. 130mm. Rebound / Climb (Lockout) - Trail (Compression) - Descend (Open) Settings / 15mm Axle / Tapered Steerer Fox Float CTD Custom Race Valved. SMOOTHLINK Design 130mm. Rebound / Climb (Lockout) - Trail (ProPedal) - Descend (Open) Settings / Adjustable Suspension Rate Race Face 6 x 60-80mm Race Face Evolve 1/2 Rise Ø31.8mm x 750mm x 9 Sweep Shimano SLX Hydraulic Disc 180mm Sram X7 Triggers 2x10spd Sram X7 S3 Direct Mount 2x10spd Sram X9 Type 2 All Mountain 10spd Race Face Evolve mm Bash/36/22T 2x10spd Shimano SLX / Centerlock / 32H / 15mm Axle Shimano SLX / Centerlock / 32H / 12 x 142mm Axle Shimano HG T 10spd Wheeltech Helix TR27 Tubeless Compatible by SUNringlé Maxxis F: Ardent EXO Folding 29" x 2.4" R: Ikon EXO Folding 29" x 2.35" X Fusion HiLo Strate 30.9mm x 420mm WTB Volt Race 27
