1 MonRaS programový prostředek pro ukládání, zpracování a zveřejňování dat z monitorování radiační situace v ČR 1. část Michaela Boďová Státní úřad pro jadernou bezpečnost

2 Úvod prezentace je první v pořadí monitorování radiační situace na území ČR (zejména prostřednictvím tzv. Radiační monitorovací sítě) požadavky a základní zkušenosti ze zadávání požadavků na nový programový prostředek MonRaS z období 6/2008 až 9/2011

Radiační monitorovací sítě) požadavky a základní zkušenosti ze

3 Radiační monitorovací síť ČR (RMS) monitorování radiační situace v ČR zahájeno v dubnu 1986 po havárii v Černobylu budování radiační monitorovací sítě právní předpisy zákon č. 18/1997 Sb., vyhláška č. 319/2002 Sb. (V 319) usnesení vlády (2002, 2006 a 2011), interní předpisy SÚJB

monitorovací sítě právní předpisy zákon č. 18/1997 Sb., vyhláška č.

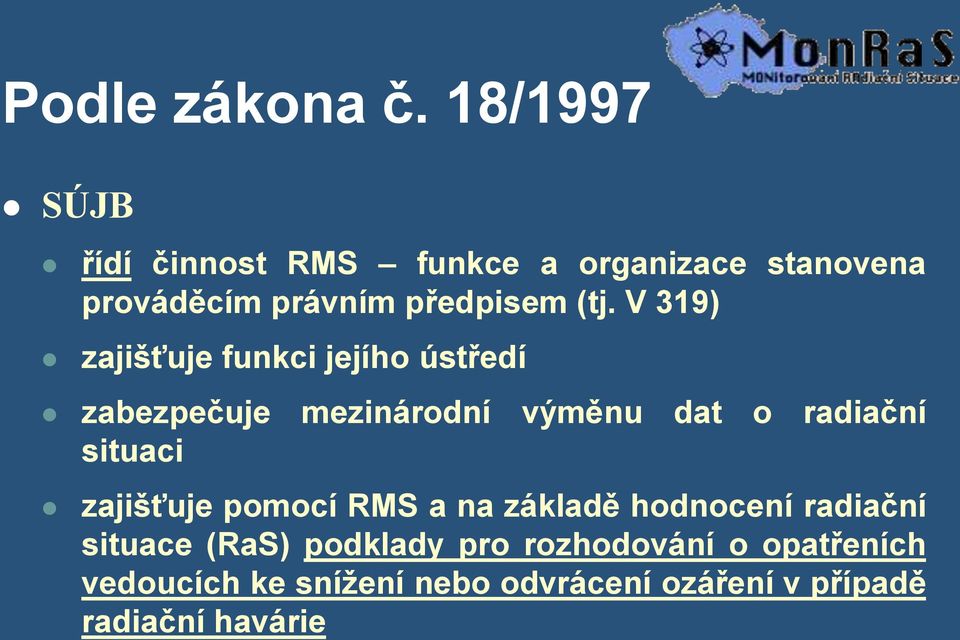

4 Podle zákona č. 18/1997 SÚJB řídí činnost RMS funkce a organizace stanovena prováděcím právním předpisem (tj. V 319) zajišťuje funkci jejího ústředí zabezpečuje mezinárodní výměnu dat o radiační situaci zajišťuje pomocí RMS a na základě hodnocení radiační situace (RaS) podklady pro rozhodování o opatřeních vedoucích ke snížení nebo odvrácení ozáření v případě radiační havárie

V 319) zajišťuje funkci jejího ústředí zabezpečuje mezinárodní výměnu dat o radiační situaci

5 Podle zákona č. 18/1997 se na monitorování radiační situace podílejí také: MF podíl na zajištění mobilních skupin (provoz určených částí měřících míst (MM) na hraničních přechodech) MO podíl na zajištění sítě včasného zjištění podíl na zajištění mobilních a leteckých skupin zajišťuje letecké prostředky průzkumu

zajištění mobilních skupin (provoz určených částí měřících míst (MM) na

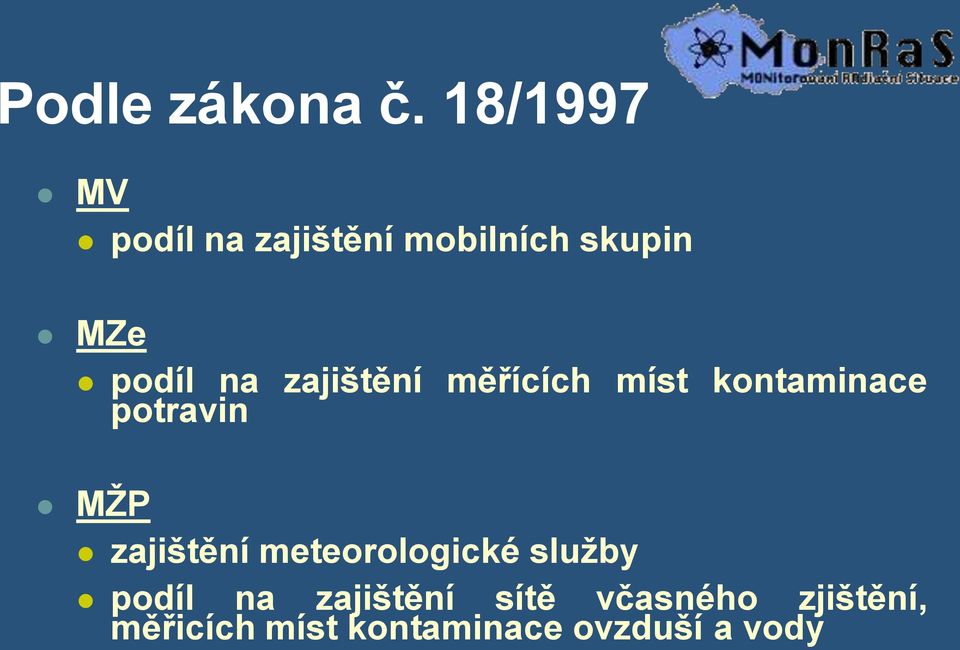

6 Podle zákona č. 18/1997 MV podíl na zajištění mobilních skupin MZe podíl na zajištění měřících míst kontaminace potravin MŽP zajištění meteorologické služby podíl na zajištění sítě včasného zjištění, měřicích míst kontaminace ovzduší a vody

7 Vyhl. 319/2002 Sb. o funkci a organizaci celostátní RMS monitorování je zajišťováno: SÚJB (SÚRO v.v.i., SÚJCHBO v.v.i.) příslušnými ministerstvy v rozsahu a způsobem stanovenými smlouvou držitelem povolení k provozu jaderného zařízení jinými právnickými a podnikajícími fyzickými osobami smluvní osoby stálé složky pracují nepřetržitě pohotovostní složky aktivace jen při podezření na vznik nebo při vzniku radiační mimořádné situace

jaderného zařízení jinými právnickými a podnikajícími fyzickými osobami smluvní osoby stálé složky pracují

8 Vyhl. 319/2002 Sb. o funkci a organizaci celostátní RMS stálé složky: SVZ (TDS) - síť včasného zjišťování (teledozimetrický systém) TLD - síť termoluminiscenčních dozimetrů MMKO - MM kontaminace ovzduší MMKP - MM kontaminace potravin MS - mobilní skupiny LS - laboratorní skupiny CLMS - centrální laboratoř monitorovací sítě MeS - meteorologická služba

(teledozimetrický systém) TLD - síť termoluminiscenčních dozimetrů MMKO - MM

9 Vyhl. 319/2002 Sb. o funkci a organizaci celostátní RMS pohotovostní složky: stálé složky LeS - letecké skupiny LPP - letecké prostředky průzkumu MMKV - MM kontaminace vody MMHP MM na hraničních přechodech

10 Informační systém RMS - IS RMS programový prostředek pro shromažďování, vyhodnocování a zveřejňování dat používaný doposud zastaralý a méně uživatelsky příjemný uživatel přistupuje přes pracovní stanici k tomu určenou (PC) nevýhodné, uživatel nemá vlastní účet, nemůže přistoupit odkudkoliv, data vkládaná na pracovištích mimo centrum do lokálních aplikací zadavatel nemá možnost kontroly zpracování a uložení v centrální aplikaci rozhodnutí nechat zhotovit nový programový prostředek 2008 podepsána smlouva s firmou ENVINET, a.s. zadávání zahájeno v 6/2008 na SÚJB ustaven realizační tým (RT) zadávání části týkající se GIS části zahájeno v 5/2010 smlouva s firmou ABmerit pravidelná jednání - interní v rámci RT, se SÚRO, se zhotoviteli

11 MonRaS nástroj pro shromažďování, vyhodnocování a zveřejňování dat Monitorování Radiační Situace na území ČR, zejména od složek RMS Požadavky: práce v režimu klient/databázový server, příp. klient/aplikační server/databázový server v databázovém prostředí ORACLE klientské (lokální) části práce v prostředí MS Windows CZ verze XP a vyšší intranetová a internetová verze zobrazování dat na mapovém podkladu (GIS) různé režimy pro ORaS, RaMS, havarijní cvičení, srovnávací měření převod historických dat z IS RMS

klient/aplikační server/databázový server v databázovém prostředí ORACLE klientské (lokální) části práce v prostředí MS Windows

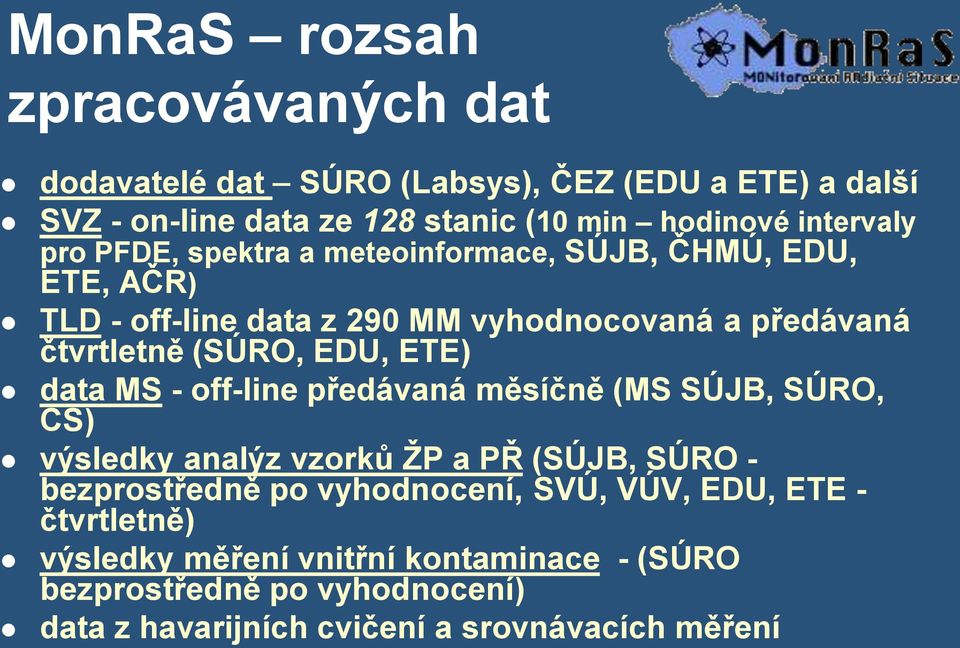

12 MonRaS rozsah zpracovávaných dat dodavatelé dat SÚRO (Labsys), ČEZ (EDU a ETE) a další SVZ - on-line data ze 128 stanic (10 min hodinové intervaly pro PFDE, spektra a meteoinformace, SÚJB, ČHMÚ, EDU, ETE, AČR) TLD - off-line data z 290 MM vyhodnocovaná a předávaná čtvrtletně (SÚRO, EDU, ETE) data MS - off-line předávaná měsíčně (MS SÚJB, SÚRO, CS) výsledky analýz vzorků ŽP a PŘ (SÚJB, SÚRO - bezprostředně po vyhodnocení, SVÚ, VÚV, EDU, ETE - čtvrtletně) výsledky měření vnitřní kontaminace - (SÚRO bezprostředně po vyhodnocení) data z havarijních cvičení a srovnávacích měření

(SÚRO, EDU, ETE) data MS - off-line předávaná měsíčně (MS SÚJB, SÚRO, CS) výsledky analýz vzorků ŽP a PŘ (SÚJB, SÚRO - bezprostředně po

13 MonRaS požadavky - Envinet data uložena v databázi architektura systému 3 vrstvy (klient aplikační server databázový server) použití tenkého klienta (webový prohlížeč) datábázový server (modul) tabulky, pohledy, funkce, další databázové objekty (uloženo v centrální relační databázi ORACLE Database Server Enterprise Edition, verze 10.2 a vyšší., hlavní i záložní s realizovanou replikací dat) uživatelé přístup pouze prostřednictvím klientské části aplikace společně uložena ostrá data, cvičná, testovací, data ze srovnávacích měření, příp. další typy dat odlišeny příznakem (z pohledu uživatele jasně oddělena) aplikační server formou Java servletů - provoz na Oracle Application Serveru a vyšší

14 MonRaS požadavky - Envinet klient tenký klient - www prohlížeč, uživatel zadá adresy aplikace (URL), data zprostředkuje aplikační vrstva (resp. aplikační server) přístup do databáze tlustý klient aplikace pro MS Windows CZ verze XP a vyšší, spuštění jako jakákoliv jiná aplikace v MS Windows, přímo do databáze modulární řešení - formou modulů uživatelé vnitřní systém uživatelů přihlašovací jméno (tzv. login name) a heslo využití funkcí modulů jen s příslušným oprávněním monitorování aktivit uživatelů záznam do databáze, přehled aktivit s možností identifikace uživatele instalace databázový server - ORACLE Database Server Enterprise Edition, verze 10.2 a vyšší, sled instalací na hlavním a záložním serveru aplikační server nová aplikace a nainstalování z instalačního souboru typu ear, Oracle Application Server a vyšší, tenký a tlustý klient

uživatelé vnitřní systém uživatelů přihlašovací jméno (tzv.

15 MonRaS požadavky - ABmerit vytvoření a implementace Mapového serveru SÚJB a vytvoření a implementace GIS modulu pro SW prostředek MonRaS mapový server - na bázi "GeoServer (OpenSource s licencí GPL[1]), na otevřeném JAVA GIS toolkit-u a umožní nebo poskytne zejména tyto služby: prohlížení a editování prostorových dat vytváření map v několika výstupních formátech (rastr) sdílení, přenos a editaci geodat-vektorových formátů kompatibilitu a interoperabilitu v rámci GIS aplikací třetích stran (např. formáty balíku ESRI ArcGIS) zobrazování a zpracování rastrových geodat integraci s GeoWebCache pro zrychlení zobrazování mapových dat využití v intranetu SÚJB s maximálním plánovaným počtem klientů do 300 mapové vrstvy využitelné dalšími aplikacemi [1] GPL = licenční smlouva typu "General Public License"

editaci geodat-vektorových formátů kompatibilitu a interoperabilitu v rámci GIS aplikací třetích stran (např.

16 MonRaS požadavky - ABmerit GIS modul mapový modul, použití technologie Silverlight a umožní zejména: zobrazení MM a OM odlišených symboly (tvar a barva) podle monitorovaných položek a zobrazení tras z měření MS (příp. i LeS) zobrazení údajů naměřených hodnot v MM, z monitorování po trasách ve zvoleném čase a údajů stanovených hodnot ze vzorků,z OM, včetně barevného rozlišení úrovní hodnot výběr MM, příp. OM a tras přímo z mapy (např. obdélník, víceúhelník, kruh, kruhová výseč) výběr MM, OM a tras podle výběru sítě informace o MM, OM, trasy formou informační "bubliny běžné nástroje pro operace s mapou (zoom, posun pomocí myši/ikonami, výběr vrstev resp. skupiny vrstev z mapových dat mapového serveru, oddělení blízkých bodů v mapě, měření vzdálenosti) komunikaci GIS modulu s vlastní aplikací MonRaS tisk, export zobrazené mapové vrstvy a export zobrazených vektorových dat (MM,OM) prezentaci dat MonRaS a mapových vrstev v intranetu a v internetu

i LeS) zobrazení údajů naměřených hodnot v MM, z monitorování po trasách ve zvoleném čase a údajů stanovených hodnot ze vzorků,z OM, včetně barevného rozlišení úrovní hodnot výběr MM, příp.

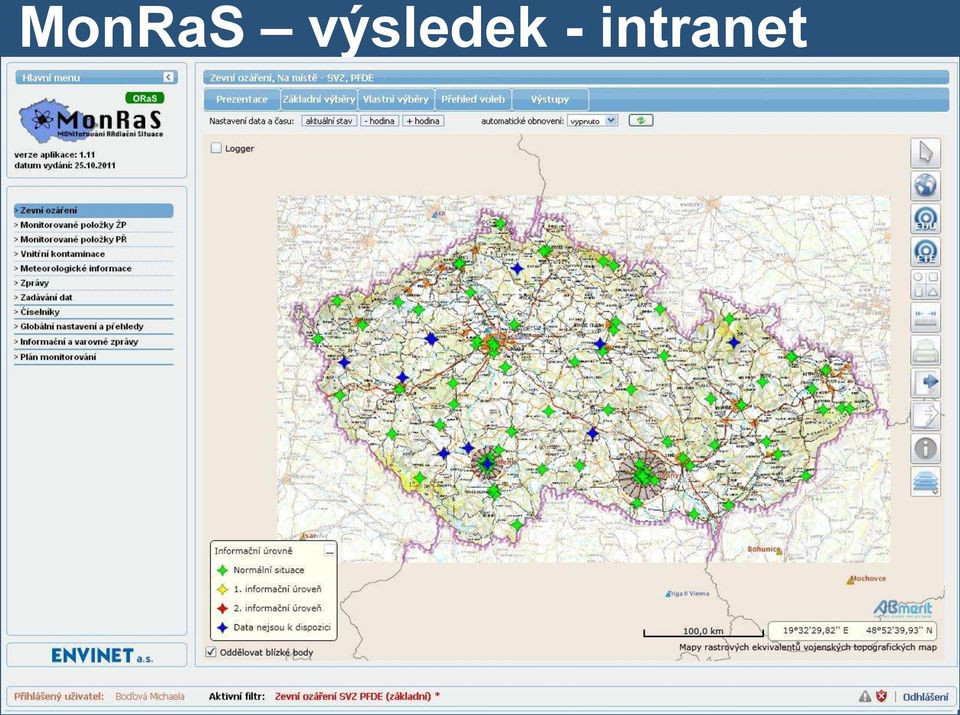

17 MonRaS výsledek - intranet

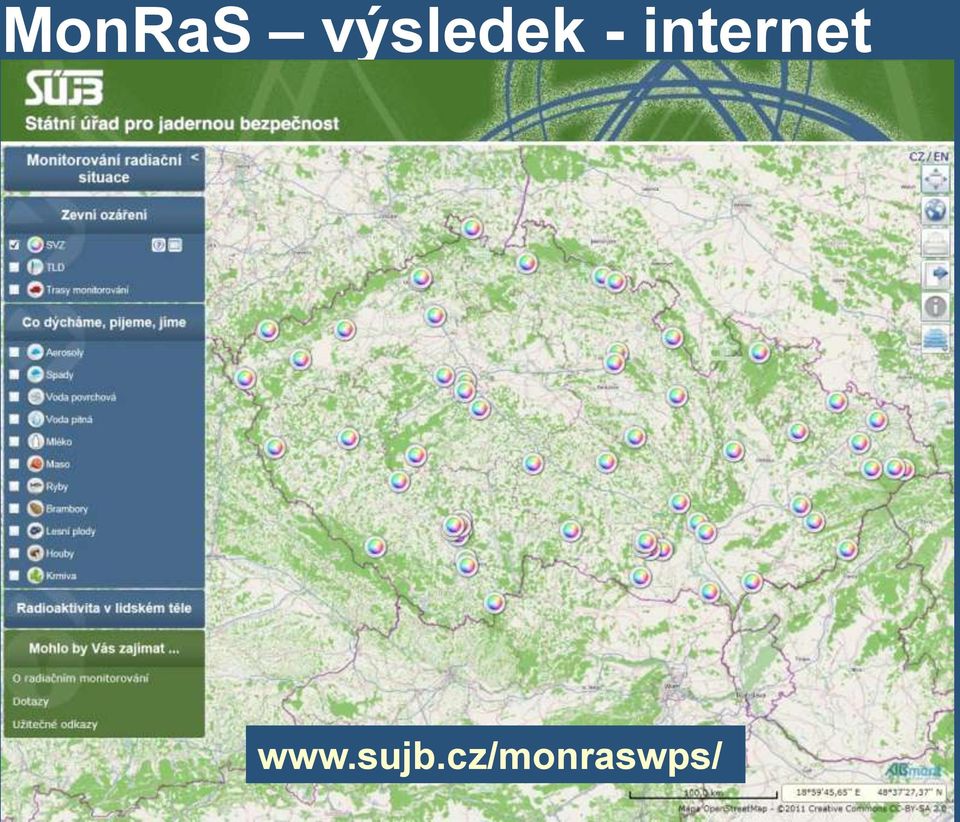

18 MonRaS výsledek - internet

19 Děkuji za pozornost!
