file:///c:/users/admin/documents/firma/logo návrhy/2/logo PDF.pdf KATALOG 2017 MADE IN ITALY

Transkript

1 file:///c:/users/admin/documents/firma/logo návrhy/2/logo PDF.pdf KATALOG 2017 MADE IN ITALY

2 TAU představil novou rodinu řídících jednotek DIAMOND. Nové řada elektronických řídicích jednotek založená na inovativní technologii ADAPTA poskytuje vynikající výkon a možnosti k široké škále pohonů bran a automatických závor. Mezi novými fukcemi a možnostmi jsou: Technologie Adapta : mikroprocesor získává a sleduje data z pohonu vrat a v případě změn v důsledku sezónních klimatických podmínek nebo kvůli opotřebení pohonu je schopen učinit adaptivní rozhodnutí a nastavit pracovní parametry v reálném čase. Využití Solární energie: elektronické řídicí jednotky typu DIAMOND byly vyvinuty tak, aby minimalizovaly spotřebu energie v pohotovostním režimu a zvýšila se životnost baterie a optimalizoval výkon solárního panelu. Technologie Made Easy: technologie elektronických řídících jednotek DIAMOND je navržena s důrazem na jednoduchost: snadná instalace, uživatelsky přívětivé rozhraní, snadná ovladatelnost. Inovativní systém programování jeden klik systém dělá programování tím nejjednodušším úkolem. Pokročilí uživatelé: díky přenosné programovací jednotce TAUPROG je možné opravit široký rozsah provozních parametrů tak, aby byli splněny individuální požadavky zákazníka. Moderní technologie: nová řada řídících jednotek DIAMOND, je nabitá užitečnými funkcemi jako je například vestavěná dobíjecí karta pro akumulátory, 2-kanálový radiový přijímač, soft-start, soft-stop, inteligentní detekce překážek, otevření pro pěší, nastavitelné automatické zavření, diagnostické centrum, digitální koncové spínače a mnoho dalších.

3 T-ONE10B 18 V pohon pro posuvné brány s enkodérem, kompletní s elektronickou řídicí jednotkou s vestavěným rádiovým přijímačem (433,92 MHz plovoucí kód) a dobíjecí kartou pro baterie. Maimální hmotnosti brány 1000 kg. MASTER-R rychlý 18 V pohon pro posuvné brány s enkodérem, kompletní, s elektronickou řídicí jednotkou, s vestavěným rádiovým přijímačem (433,92 MHz plovoucí kód) a dobíjecí kartou pro baterie. Rychlost až 24 m/min. Maimální hmotnosti vrat 1200 kg T-ONE8RB rychlý 18 V pohon pro posuvné brány s enkodérem, kompletní s elektronickou řídicí jednotkou s vestavěným rádiovým přijímačem (433,92 MHz plovoucí kód) a dobíjecí kartou pro akumulátory. Rychlost až 24m/min. Maimální hmotnosti vrat 800 kg. RBLO-L 18 V automatická závora pro kruhová ramena až do délky 6 m. Kompletní, s elektronickou řídicí jednotkou, s vestavěným rádiovým přijímačem (433,92 MHz plovoucí kód) a dobíjecí kartou pro baterie. RBLO-LX 18 V automatická závora pro eliptická ramena až do 5 m délky. Kompletní, s elektronickou řídicí jednotkou s vestavěným rádiovým přijímačem (433,92 MHz plovoucí kód) a dobíjecí kartou pro baterie.

4 POSUVNÉ BRÁNY T-ONE 3B 6 T-ONE 5B-8BR-10B 8 T-ONE 5-8- XL 10 MASTER 12 MASTER BIG 18QI 16 BIG 40Q 18 KŘÍDLOVÉ BRÁNY ARM 3000BI ARM 2000BI ARM 2000IS ARM 3000IFC ARM BI 26 ARM 225I/250I/270I 28 R18 30 R30 32 EASY EASY QR 36 ZIP GARÁŽOVÁ VRATA T-SKY 42 ZÁVORY RBLO 46 OKENNÍ POHONY MF30 56 MF40 57 RBLO-L 48 RBLO-X 50 RBLO-XL 52 PŘÍSLUŠENSTVÍ VYSÍLAČKY A PŘIJÍMAČE 60 BEZPEČNOSTNÍ PRVKY 62 PŘÍSTUPOVÝ SYSTÉM 64 VÝSTRAŽNÁ LAMPA 65 BEZPEČNOSTNÍ LIŠTY 66 KLÍČOVÉ SPÍNAČE 68 ELEKTRONICKÉ ŘÍDÍCÍ 70 JEDNOTKY SOLÁRNÍ NAPÁJENÍ NÍ 75

5

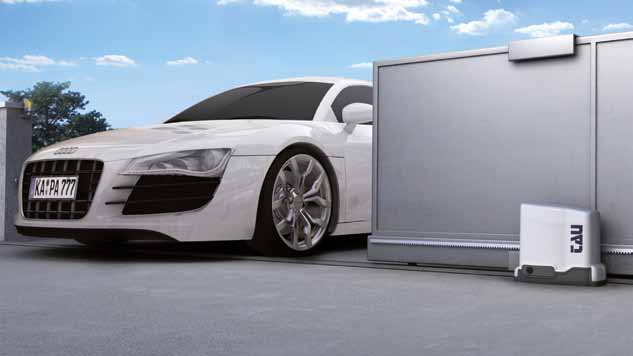

6 POSUVNÉ BRÁNY made in Italy

7 POHON PRO POSUVNOU U BRÁNU T-ONE 3B Pro brány do hmotnosti 400 kg 350T-ONE3B Pohon pro posuvnou bránu s enkodérem. em Kompletní včetně elektronické řídící jednotky se zabudovaným rádiovým přijímačem (plovoucí kód,433,92 MHz). Maimální hmotnost brány 400 kg. Popis: pro privátní použití pro brány do 400 kg 24 V pohon s enkodérem elektronická řídící jednotka s vestaveným rádiovým přijímačem k prodeji pouze v setu Výhody: detekce překážek plně dle standardů EN možnost zálohování v případě výpadku el. sítě (díky záložní baterii-za příplatek) pomalý ýrozjezd i dojezd možnost ost nastavení automatického zavření nebo krok - krok- funkce zpomalení na konci dráhy pohonu velmi rychlé a jednoduché zapojení Technický popis T-ONE3B Napájení 230 Vac (50-60 Hz) Napájení motoru 24 Vdc Absorbce 1,3 A Výkon 200 W Rychlost 14 m/min. Zatížení 100 % Tažná síla 320 N Operační teplota -20 C +55 C Stupeň krytí IP 54 Ma.hmotnost brány 400 kg Pastorek- modul 4 Typ řídící jednotky K120M Chráněná řídící jednotka Elektronická řídící jednotka je dobře chráněná proti mechanickému poškození plastovým boem. Bezpečnost Díky technologii enkodéru, který je stardardně použit u všech pohonů o ů je zabezpečena a stálá á a spolehlivá detekce ek e překážek. Schéma zapojení

8 made in Italy T-ONEKIT3BT Kompletní set pro automatizaci posuvné brány o hmotnosti do 400 kg s pohonem 350T-ONE3B. 288,3 Kromě pohonu set obsahuje: 92,9 163,5 202,7 308,5 900OPTIC pár fotobuněk 250ANTD přídavná anténa 900LAMP5 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2 ks Příslušenství 200KB3 Dobíjecí karta s baterií 650ESE03 Eterní nouzové odblokování uzamykatelné, 4 m kabelu 400CPO Základová deska 900BSD15 Set deformovatelné optické lišty Výška 1,5 m (možno dodat i do výšky 2 m) 400CPOR Základová deska nastavitelná 900TWC Bezdrátový vysílač pro optickou lištu K120M Náhradní řídící jednotka pro 350T-ONE3B 900TWM Bezdrátový master přijímač pro optickou ou lištu 700BAP4 Doraz brány s pružinou Solární energie Díky fotovoltaické technologii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

9 POHON PRO POSUVNOU U BRÁNU T-ONE 5B-8BR-10B Pro brány do hmotnosti kg 350T-ONE5B Pohon pro posuvnou bránu s enkodérem. Kompletní včetně elektronické řídící jednotky se zabudovaným radiovým přijímačem (plovoucí kód 433,923,92 MHz). Maimální hmotnost brány 600 kg. 350T-ONE8BR Pohon pro posuvnou bránu s enkodérem. Kompletní včetně elektronické řídící jednotky se zabudovaným radiovým přijímačem (plovoucí kód 433,92 MHz). Maimální hmotnost brány 800 kg. 350T-ONE10B Pohon pro posuvnou bránu s enkodérem. Kompletní včetně elektronické řídící jednotky se zabudovaným radiovým přijímačem (plovoucí kód 433,92 MHz). Maimální hmotnost brány kg. Popis: pro privátní použití pro brány do 1000 kg 18 Vdc pohon s optickým enkodérem (kon. spínače nejsou nutné) né) el. řídící jednotka s vestaveným rádiovým přijímačem zabudovaná dobíjecí karta pro záložní akumulátor možné propojení dvou pohonů MASTER/SLAVE Výhody: detekce e překážek ř o 35 % rychlejší než verze na 230 V plně dle standardů EN pro intenzivní používání v bytových domech a veřejných vjezdech možnost zálohování v případě výpadku el. sítě (díky záložní baterii - za příplatek) platek) pomalý rozjezd i dojezd možnost nastavení automatického zavření nebo krok - krok - funkce zpomalení na konci dráhy pohonu velmi rychlé a jednoduché zapojení Technický popis T-ONE5B T-ONE8BR T-ONE10B Napájení 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) Napájení motoru 18 Vdc 18 Vdc 18 Vdc Absorbce 1,05 A 1,05 A 1,1 A Výkon 250 W 300 W 300 W Rychlost 14 m/min. 24 m/min 14 m/min Zatížení 100 % 100 % 100% Tažná síla 980 N 980 N 1080 N Operační teplota -20 C +55 C -20 C +55 C -20 C +55 C Stupeň krytí IP 54 IP 54 IP 54 Ma.hmotnost brány 600 kg 800 kg 1000 kg Pastorek- modul Typ řídící jednotky K125M K126MA K126MA Chráněná řídící jednotka Elektronická řídící jednotka je dobře chráněná proti mechanickému poškození plastovým boem Bezpečnost Díky technologii enkodéru, který je standardně ně použit u všech pohonů o ů je zabezpečena a stálá á a spolehlivá detekce ek e překážek. Schéma zapojení

10 made in Italy T-ONEKIT5BT Kompletní set pro automatizaci posuvné brány o hmotnosti do 600 kg s pohonem 350T-ONE5B. T-ONEKIT10BT Kompletní set pro automatizaci posuvné brány o hmotnosti do 1000 kg s pohonem 350T-ONE10B. 92,9 288,3 Kromě pohonu set obsahuje: 163,5 202,7 308,5 900OPTIC pár fotobuněk 250ANTD přídavná anténa 900LAMP5 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2 ks Příslušenství 200BATT 12 V záložní baterie, 7,2 Ah 650ESE03 Eterní nouzové odblokování uzamykatelné, 4 m kabelu 400CPO Základová deska 900BSD15 Set deformovatelné optické lišty, výška 1,5 m (možno dodat i do výšky 2 m) 400CPOR Základová deska nastavitelná 900TWC Bezdrátový vysílač pro optickou lištu S-350K125M00 Náhradní řídící jednotka pro T-ONE5B 900TWM Bezdrátový master přijímač pro optickou lištu 250SM126 Paměťová karta pro 126 radiových kódů ů S-500K126MA00 900T-COMM Interface umožňující propojení dvou řídících jednotek do módu Master/Slave. Možné s programátorem TAUPROG u modelů T-ONE8BR a T-ONE10B 250SM254 Paměťová karta pro 254 radiových kódů 700BAP4 Doraz brány s pružinou Solární energie Díky fotovoltaické technologii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

11 POHON PRO POSUVNOU U BRÁNU T-ONE 5-8- XL Pro brány do hmotnosti kg 350T-ONE5 5 Pohon pro posuvnou bránu s enkodérem a elektromechanickými koncovými spínači. Kompletní včetně elektronické řídící jednotky se zabudovaným aný radiovým přijímačem (plovoucí kód 433,923,92 MHz). Maimální hmotnost brány 500 kg. 350T-ONE8 Pohon pro posuvnou bránu s enkodérem a elektromechanickými e koncovými spínači. Kompletní včetně elektronické řídící jednotky se zabudovaným radiovým přijímačem (plovoucí kód 433,92 MHz). Maimální hmotnost brány 800 kg. 350T-ONEXL Pohon pro posuvnou bránu s enkodérem a elektromechanickými m ikoncovými ov spínači. Kompletní včetně elektronické řídící jednotky se zabudovaným radiovým přijímačem (plovoucí kód 433,92 MHz). Maimální hmotnost brány 1200 kg. Popis: pro privátní použití, pro brány do 1200 kg 230 V zabudované mechanické koncové spínače magnetické koncové spínače možné (za příplatek) optický enkorér pro detekci překážek elektronická řídící jednotka s vestavěným rádiovým přijímačem, m, 2k rychlé naprogramování Výhody: rychlá a jednoduchá instalace detekce překážek plně dle standardů EN * vhodné pro dlouhé posuvné brány vysoký kroutící moment a síla možnost eterního nouzového odblokování (za příplatek P/N 650ESE03) pomalý rozjezd i dojezd Technický popis T-ONE5 T-ONE8 T-ONEXL Napájení 230 Vac (50-60 Hz) 230 Vac (50-60 Hz 230 Vac (50-60 Hz) Napájení motoru 230 Vac 230 Vac 230 Vac Absorbce 1,2 A 1,03 A 2,1 A Výkon 220 W 240 W 340 W Rychlost 10,5 m/min m 10,5 m/min 10,5 m/min Zatížení 40 % 40 % 40 % Tepelná pojistka (motor) 150 C 150 C 150 C Tažná síla 920 N 1160 N 1160 N Operační teplota -20 C +55 C -20 C +55 C -20 C +55 C Stupeň krytí IP 54 IP 54 IP 54 Ma.hmotnost brány 500 kg 800 kg 1200 kg Pastorek- modul Typ řídící jednotky K580M K580M K580M Řídící jednotka Rychlé a intuitivní naprogramování díky signálním LED diodám. Dvou kanálový rádiový přijímač již zabudovaný v řídící jednotce (433,92 MHz, paměť na 24 kódů) Instalace Bezpečná instalace díky 4 úchytným bodům a praktické ké možnosti nastavení výšky. Plášť pohonu je zhotoven vysoce odolného o oplastu odolnému proti poškrábání a UVA záření. Schéma zapojení

12 made in Italy T-ONEKIT5E Kompletní set pro automatizaci posuvné brány o hmotnosti do 500 kg s pohonem 350T-ONE5. 288,3 T-ONEKIT8E Kompletní set pro automatizaci posuvné brány o hmotnosti do 800 kg s pohonem 350T-ONE8. 92,9 T-ONEKITXLT TO Kompletní set pro automatizaci posuvné brány o hmotnosti do 1200 kg s pohonem 350T-ONE. 163,5 202,7 308,5 Kromě pohonu set obsahuje: 900OPTIC pár fotobuněk 250ANTD přídavná anténa 900LAMP3 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2 ks Příslušenství 400CPO Základová deska 900BSD15 Set deformovatelné optické lišty, výška 1,5 m (možno dodat i do výšky 2 m) 400CPOR Základová deska nastavitelná 900TWC Bezdrátový vysílač pro optickou lištu 650ESE03 Eterní nouzové odblokování uzamykatelné, 4 m kabelu 900TWM Bezdrátový master přijímač pro optickou lištu 700BAP4 Doraz brány s pružinou S-350K580M00 Náhradní řídící jednotka pro T-ONE5, T-ONE8 a T-ONEXL Náhradní řídící jednotka pro T-ONE5, T-ONE8 a T-ONEXL 400FCM Magnetické koncové spínače Solární energie Díky fotovoltaické technologii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

13 POHON PRO POSUVNOU U BRÁNU MASTER Pro brány do hmotnosti kg 500MASTER-R R Pohon 24 V pro posuvnou bránu s enkodérem a elektromechanickými koncovými spínači. Kompletní včetně elektronické řídící jednotky se zabudovaným aný radiovým přijímačem (plovoucí kód 433,923,92 MHz). Rychlost až 24 m/min. Maimální hmotnost brány kg. 500MASTER18QR 18 V Pohon pro posuvnou bránu s enkodérem a elektromechanickými koncovými spínači. Kompletní včetně elektronické řídící jednotky se zabudovaným radiovým přijímačem (plovoucí kód 433,92 MHz). Maimální hmotnost brány kg. Popis: pro privátní použití, pro brány do 1800 kg 24 Vdc optický enkorér elektronická řídící jednotka s vestaveným rádiovým přijímačem, 2k zabudovaná dobíjecí karta pro záložní akumulátor rychlé naprogramování možné propojení dvou pohonů MASTER/SLAVE Výhody: detekce překážek rychlý pohon až 24 m/min. (MASTER-R) plně dle standardů EN pro intenzivní používání v bytových domech a průmyslových areálech možnost zálohování v případě ě výpadku el. sítě (díky záložní baterii - za příplatek) pomalý rozjezd i dojezd Technický popis MASTER-R MASTER18QR Napájení 230 Vac (50-60 Hz 230 Vac (50-60 Hz) Napájení motoru 24 Vdc 18 Vdc Absorbce 1,8 A 1,6 A Výkon 360 W 360 W Rychlost 24 m/min. (otvírání) 14 m/min. 14 m/min. (zavírání) Zatížení 100 % 100 % Tažná síla 1300 N 1500 N Operační teplota -20 C +55 C -20 C +55 C Stupeň krytí IP 54 IP 54 Ma.hmotnost brány 1200 kg 1800 kg Pastorek- modul 4 4 Typ řídící jednotky K126MA K126MA Řídící jednotka Elektronická řídící jednotka je dobře chráněná proti mechanickému poškození plastovým boem. Praktické Nouzové odblokování je jednoduché a intuitivní, ní, zabezpečené klíčem. Schéma zapojení

14 made in Italy Příslušenství 550CPM Základová deska 200BATT 12 V záložní baterie, 7,2 Ah 550CPMR Základová deska nastavitelná 650ESE03 Eterní nouzové odblokování uzamykatelné, 4 m kabelu 250SM126 Paměťová karta pro 126 radiových kódů 250SM254 Paměťová karta pro 254 radiových kódů 250SM1022 Paměťová karta pro 1022 radiových kódů S-500K126MA00 Řídící jednotka 900TWC Bezdrátový vysílač pro optickou lištu 900BSD20 Set deformovatelné optické lišty Výška 2,0 m (možno dodat i 1,5 m) 900TWM Bezdrátový master přijímač pro optickou lištu 400VSF20 Vruty a držáky pro hřeben 400CFZ22 (40 set/kg) 700BAP4 Doraz brány s pružinou 900T-COMM M Rozhraní pro propojení poje dvou řídících jednotek e pro provoz v reřimu Master/Slave. Aktivace programátorem TAUPROG Solární energie Díky fotovoltaické technologii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

15 POHON PRO POSUVNOU U BRÁNU MASTER 20 Pro brány do hmotnosti kg 500MASTER20QR V Pohon pro posuvnou bránu s enkodérem a elektromechanickými koncovými spínači. Kompletní vč.elektronické řídící jednotky se zabudovaným radiovým přijímačem (plovoucí kód 433,923,92 MHz). Elektromechanické koncové spínače. Maimální hmotnost brány 2000 kg. 500MASTER20QM 230 V Pohon pro posuvnou bránu s enkodérem a elektromechanickými koncovými spínači. Kompletní vč.elektronické řídící jednotky se zabudovaným radiovým přijímačem (plovoucí kód 433,92 MHz). Magnetické koncové spínače. Maimální hmotnost brány 2000 kg. 500MASTER20T0T 400 V 3-fázový pohon pro posuvnou bránu s enkodérem bez řídící jednotky. Maimální hmotnost brány 2000 kg. Popis: průmyslové použití pro brány do 2000 kg 230 V (MASTER20QR/QM) 400 V (MASTER20T) optický enkodér pro detekci překážek elektronická řídící jednotka s vestaveným rádiovým přijímačem, m, 2k (pouze Master20QR/QM) elektronická ká brzda, samosvorný pohon pákové nouzové odblokování Výhody: detekce překážek vhodný pro velké brány plně dle standardů EN pro intenzivní používání v bytových domech a průmyslových areálech vysoký kroutící moment a síla díky 3-fázovému 400 V motoru (MASTER20T) možnost eterního nouzového odblokování (za příplatek P/N 650ESE03) Technický popis MASTER20QR/QM MASTER20T Napájení 230 Vac (50-60 Hz 230 Vac (50-60 Hz) Napájení motoru 230 Vac 400 Vac Absorbce 3,4 A 3,7 A Výkon 550 W 1000 W Rychlost 10,5 m/min. 10,5 m/min. Zatížení 40 % 58 % Tepelná pojistka motoru 160 C 160 C Tažná síla 1890 N 1890 N Operační teplota -20 C +55 C -20 C +55 C Stupeň krytí IP 54 IP 54 Ma.hmotnost brány 2000 kg 2000 kg Pastorek- modul 4 4 Typ řídící jednotky K580M D703 (eterní) Řídící jednotka Elektronická řídící jednotka je dobře chráněná proti mechanickému poškození plastovým boem. Praktické Nouzové odblokování je jednoduché a intuitivní, ní, zabezpečené klíčem. Schéma zapojení

16 made in Italy Příslušenství 550CPM Základová deska 50ESE03 Eterní nouzové odblokování oko uzamykatelné, 4 m kabelu 550CPMR Základová deska nastavitelná S-350K580M00 Náhradní řídící jednotka pro MASTER20QR/QM 900BSD15 Set deformovatelné optické lišty Výška 1,5 m 600D703 Řídící jednotka pro 1 pohon 230 V / 400 V s elektrickou brzdou (MASTER20T) 900BSD20 Set deformovatelné optické lišty Výška 2,0 m 400VSF20 Vruty a držáky pro hřeben 400CFZ22 (40 set/kg) 900TWC Bezdrátový vysílač pro optickou lištu 700BAP4 Doraz brány s pružinou 900TWM Bezdrátový master přijímač pro optickou lištu 250RXSM2 Samoučící 2-kanálový, zásuvný radiový přijímač (plovoucí kód 433,92 MHz) až pro 14 vysílačů s plovoucím kódem Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

17 POHON PRO POSUVNOU U BRÁNU BIG 18QI Pro brány do hmotnosti kg 500BIG18QI 400 V 3-fázový pohon pro posuvnou bránu. Kompletní s elektronickou řídící jednotkou. Maimální hmotnost brány 2500 kg. NEREZOVÝ KRYT MOTORU. made in Italy Popis: průmyslové použití pro brány do 2500 kg 400 V NEREZOVÝ KRYT MOTORU vestavěná řídící jednotka manuální nouzové odblokování Výhody: robustní pohon vhodný pro těžké brány s intenzivním provozem vysoký kroutící moment a síla díky 3-fázovému 400 V motoru pohon se samostatnou ventilací pro zvýšení pracovních cyklů ocelové a měděné převodové vé ústrojí pro zvýšení odolnosti a snížení hluku Technický popis BIG18QI Napájení 400 Vac (50-60 Hz) Napájení motoru 400 Vdc Absorbce 3 A Výkon 1000 W Rychlost 10 m/min. Zatížení 55 % Tepelná pojistka motoru 150 C Tažná síla 1850 N Operační teplota -20 C +55 C Stupeň krytí IP 54 Ma.hmotnost brány 2500 kg Pastorek- modul 4 Typ řídící jednotky D703 Schéma zapojení

18 POHON PRO POSUVNOU BRÁNU BIG 30Q Pro brány do hmotnosti kg 500BIG30Q 0B 400 V 3-fázový pohon pro těžké průmyslové brány. Kompletní s elektronickou řídící jednotkou. Maimální hmotnost brány kg. made in Italy Technický popis BIG30Q Napájení 400 Vac ( Hz) Napájení motoru 400 Vdc Absorbce 3,6 A Výkon 1500 W Rychlost 12,5 m/min. Zatížení 50 % Tepelná pojistka amotoru 150 C Tažná síla 3500 N Operační teplota -20 C +55 C Stupeň krytí IP 54 Ma.hmotnost brány 3500 kg Pastorek- modul 4 Typ řídící jednotky D703 Popis: průmyslové použití pro brány do 3500 kg převodovka pohonu v olejové lázni 400 V - 3 fáze vestavěná řídící jednotka lakovaná skřín pohonu mechanická spojka manuální nouzové odblokování Výhody: robustní pohon vhodný pro těžkébrány s intenzivním provozem vysoký kroutící moment a síla díky 3-fázovému 400 V motoru pohon se samostatnou ventilací pro zvýšení pracovních cyklů ocelové a měděné převodové ové ústrojí pro zvýšení odolnosti a snížení hluku Schéma zapojení

19 POHON PRO POSUVNOU U BRÁNU BIG 40Q Pro brány do hmotnosti kg 500BIG40Q 400V 3-fázový pohon pro velmi těžké průmyslové brány a intenzivní provoz. Kompletní s elektronickou řídící jednotkou. Maimální hmotnost brány kg. Popis: průmyslové použití pro brány do kg převodovka pohonu v olejové lázni pomalý rozjezd a dojezd modul pastorku 6 (možno na objdnávku) 400 V - 3 fáze vestavěná řídící jednotka lakovaná skřín pohonu mechanická spojka manuální nouzové odblokování Výhody: robustní pohon vhodný pro velmi těžké brány s intenzivním provozem vysoký kroutící moment a síla díky 3-fázovému 400 V motoru pohon se samostatnou ventilací pro zvýšení pracovních cyklů ocelové a měděné převodové vé ústrojí pro zvýšení odolnosti a snížení hluku Technický popis BIG40Q Napájení 400 Vac (50-60 Hz) Napájení motoru 400 Vdc Absorbce 3,6 A Výkon 1500 W Rychlost 12,5 m/min. Zatížení 55 % Tepelná pojistka motoru 150 C Tažná síla 3500 N Operační teplota -20 C +55 C Stupeň krytí IP 54 Ma.hmotnost brány 4000 kg Pastorek- modul 4 Typ řídící jednotky D703 Schéma zapojení

20 made in Italy Příslušenství 400CP12 (BIG18QI) Základová deska pro BIG18QI S-600D703M00 230/400V Náhradní řídící jednotka pro 1 pohon brány s elektrickou kou brzdou 400CP30 (BIG30Q) Základová deska pro BIG30Q 400VSF20 Vruty a držáky pro hřeben 400CFZ22 (40 set/kg) 400CP40 (BIG40Q) Základová deska pro BIG40Q M-ING0000Z12BIG Pastorek-modul 6 pro BIG30Q/40Q 900BSD150B Set deformovatelné optické lišty Výška 1,5 m 750COL Sloupek pro instalaci řídící jednotky 900BSD20 Set deformovatelné optické lišty Výška 2 m 250RXSM2 Samoučící 2-kanálový, zásuvný radiový přijímač (plovoucí kód 433,92 MHz) až pro 14 vysílačů s plovoucím kódem 900TWC Bezdrátový vysílač pro optickou lištu 250SM12626 Paměťová karta pro 254 radiových kódů 900TWM0TWM Bezdrátový master přijímač pro optickou lištu 700BAP4 Doraz brány s pružinou Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

21

22 KŘÍDLOVÉ BRÁNY made in Italy

23 POHON PRO KŘÍDLOVOU BRÁNU ARM 2000BI 3000BI Pro křídlo brány do 4 m 650ARM2000BI DC elektromechanický pohon s enkodérem. Pro křídlo brány ma.délky 3 m. 650ARM3000BI DC elektromechanický pohon s enkodérem. Pro křídlo brány ma.délky 4 m. Popis: pro privátní použití pro křídla brány do 4 m 18 Vdc pohon s optickým enkodérem zakrytovaný šroubovicový pohon Výhody: detekce překážek plně dle standardů EN možnost zálohování v případě výpadku el. sítě (díky záložní baterii-za příplatek) rychlá provozní rychlost pomalý rozjezd i dojezd vhodný pro intenzivní používání bronzové převodové ústrojí pro tichý chod velmi rychlé a jednoduché zapojení Technický popis ARM2000BI ARM3000BI Napájení 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) Napájení motoru 18 Vdc 18 Vdc Absorbce 1,1 1 A 1,1 A Výkon 120W 120 W Rychlost otvírání s 18 s Zatížení 100 % 100 % Tažná síla 2600 N 2600 N Operační teplota -20 C +55 C -20 C +55 C Stupeň krytí IP 44 IP44 Ma.délka křídla brány 3 m 4 m Typ řídící jednotky D749MA D749MA Jednoduchá instalace Nastavitelná konzola umožňuje větší fl eibilitu během montáže i na nestandardních místech uchycení pohonu. Manuální odblokování s vlastním klíčem Jednoduché odblokování s originálním ním klíčem. Schéma zapojení

24 made in Italy KARM2000BI 122,5 Kompletní set pro automatizaci křídlové brány o průjezdu 6 m (3+3 m) s 2 kusy pohonu křídlové brány 650ARM2000BI. KARM3000BI Kompletní set pro automatizaci křídlové brány o průjezdu 8 m (4+4 m) s 2 kusy pohonu křídlové brány 650ARM3000BI ,3 (ARM2000) 1016,7 (ARM3000) Kromě pohonu set obsahuje: 900OPTIC pár fotobuněk 750D749MA elektonická řídící jednotka pro jeden nebo dva pohony 18 V 250ANTD přídavná anténa 900LAMP4 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2ks Příslušenství 200BATT 12 V záložní baterie, 7,2 Ah 700BAP Středová zarážka-doraz brány pro těžká křídla brány 800 Limity použití 600 ARM2000BI 750D749MA Řídící jednotka pro 1 nebo 2 DC pohony s enkodérem včetně zabudovaného radiového přijímače (plovoucí kód,433,92 MHz), dobíjecí karty pro připojení záložního akumulátoru (200BATT) a transformátoru 700BAP1 Středová zarážka-doraz brány pro lehká křídla brány 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy Hmotnost křídla (kg) ARM3000BI 1 1,5 2 2,5 3 3,5 4 Délka křídla (m) 650ESV1-2 Elektrický zámek (1 = otvírání vlevo, 2 = otvírání vpravo) 650ARMKITFCR Nastavitelné mechanické dorazy (2 ks) P-650ARMKITSTF Nastavitelná uchycovací konzola 250SM126 Paměťová karta pro 126 radiových kódů Solární energie Díky fotovoltaické technologii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

25 POHON PRO KŘÍDLOVOU BRÁNU ARM 2000IS 3000IFC Pro křídlo brány do 3 m 650ARM2000IS 230 V elektromechanický pohon. Pro křídlo brány ma.délky 3 m. 650ARM3000IFC 230 V elektromechanický pohon s elektronickými koncovými spínači při otevření i zavření. Pro křídlo brány ma. délky 4 m. Popis: pro privátní použití pro křídla brány do 4 m 230 Vac zabudovaný kondenzátor zakrytovaný an šroubovicový pohon Výhody: detekce překážek plně dle standardů EN vysoký kroutící moment a síla bronzové převodové ústrojí pro tichý chod velmi rychlé a jednoduché zapojení Technický popis ARM2000IS ARM3000IFC Napájení 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) Napájení motoru 230 Vac 230 Vac Absorbce 1,5 15 A 1,5 A Výkon 280 W 280 W Rychlost otvírání s 28 s Zatížení 36 % 36 % Tažná síla 2300 N 2300 N Tepelná pojistka motoru 160 C 160 C Operační teplota -20 C +55 C -20 C +55 C Stupeň krytí IP 44 IP P4 44 Ma. délka křídla brány 3 m 4 m Typ řídící jednotky D760MA D760MA Jednoduchá instalace Nastavitelná konzola umožňuje větší fl eibilitu během montáže i na nestandardních místech uchycení pohonu. Nastavitelný koncový doraz Elektromechanický koncový doraz umožňuje nastavení aven polohy křídla brány i bez použití spodní zarážky dorazu brány. Schéma zapojení

26 made in Italy KARM2000IS 122,5 Kompletní set pro automatizaci křídlové brány o průjezdu 6 m (3 + 3 m) s 2 kusy pohonu křídlové brány 650ARM2000IS. KARM3000IS Kompletní set pro automatizaci křídlové brány o průjezdu 8 m (4+4 m) s 2 kusy pohonu křídlové brány 650ARM3000IFC ,3 (ARM2000) 1016,7 (ARM3000) Kromě pohonu set obsahuje: 900OPTIC pár fotobuněk 750D760M Elektronická řídící jednotka pro jeden nebo dva pohony 230V 250ANTD přídavná anténa 900LAMP3 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2 ks Příslušenství Limity použití D749MA Řídící jednotka pro 1 nebo 2 DC pohony s enkodérem včetně zabudovaného radiového přijímače (plovoucí kód, 433,92 MHz), dobíjecí karty pro připojení záložního akumulátoru (200BATT) a transformátoru. 700BAP Středová zarážka-doraz brány pro těžká křídla brány 700BAP1 Středová zarážka-doraz brány pro lehká křídla brány Hmotnost křídla (kg) ARM2000BI ARM3000BI 1 1,5 2 2,5 3 3,5 4 Délka křídla (m) 750CUP Stříška nad řídící jednotku 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy 650ESV1-2 Elektrický zámek (1 = otvírání vlevo, 2 = otvírání vpravo) 650ARMKITFCR Nastavitelné mechanické dorazy (2 ks) P-650ARMKITSTF Nastavitelná uchycovací konzola Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

27 POHON PRO KŘÍDLOVOU BRÁNU ARM BI Pro křídlo brány do 5 m 650ARM225BI DC elektromechanický lineární pohon s enkodérem. Pro křídlo brány ma.délky 3 m. 650ARM250BI DC elektromechanický lineární pohon s enkodérem. Pro křídlo brány ma.délky 4 m. 650ARM270BI DC elektromechanický ký lineární ípohon s enkodérem. Pro křídlo brány ma. délky 5 m. Popis: pro privátní/komerční použití pro křídla brány do 5 m délky 18 Vdc pohon s optickým enkodérem pístový pohon se zapouzdřenou šroubovic Výhody: detekce překážekř plně dle standardů EN možnost zálohování v případě výpadku el. sítě (díky záložní baterii - za příplatek) rychlá provozní rychlost pomalý rozjezd i dojezd vhodný pro intenzivní používání bronzové převodové ústrojí pro tichý chod velmi rychlé a jednoduché zapojení Technický popis ARM225BI ARM250BI ARM270BI Napájení 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) Napájení motoru 18 Vdc 18 Vdc 18 Vdc Absorbce 1 A 1 A 1 A Výkon 120 W 120 W 120 W Rychlost otvírání s 12,5 s 13 s Zatížení 100 % 1000 % 100 % Tažná síla 2600 N 2600 N 2600 N Operační teplota -20 C +55 C -20 C C 5-20 C +55 C Stupeň krytí IP 44 IP 44 IP 44 Jednoduchá instalace Nastavitelná konzola umožňuje větší fl eibilitu během montáže i na nestandardních místech uchycení pohonu. Manuální odblokování s vlastním klíčem Jednoduché odblokování s originálním ním klíčem. Schéma zapojení

28 made in Italy 122,5 KARM225BI Kompletní set pro automatizaci křídlové brány o průjezdu 6 m (3+3 m) s 2 kusy pohonu pro křídlové brány 650ARM225BI. KARM250BI Kompletní set pro automatizaci křídlové brány o průjezdu 8 m (4+4 m) s 2 kusy pohonu křídlové brány 650ARM250BI KARM270BI Kompletní set pro automatizaci křídlové brány o průjezdu 10 m (5+5 m) s 2 kusy pohonu křídlové brány 650ARM270BI. Kromě pohonu set obsahuje: 900OPTIC pár fotobuněk 750D749MA řídící jednotka 250ANTD přídavná anténa 900LAMP4 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2 ks Limity použití 750D749MA Řídící jednotka pro 1 nebo 2 DC pohony s enkodérem včetně zabudovaného radiového přijímače (plovoucí kód, 433,92 MHz), dobíjecí karty pro připojení záložního akumulátoru (200BATT) a transformátoru. Příslušenství í 650ESV1-2 Elektrický zámek (1 = otvírání vlevo, 2 = otvírání vpravo) Hmotnost křídla (kg) ARM270BI 1,5 2 2,5 3 3,5 4 4,5 5 Délka křídla (m) 200BATT 12 V záložní baterie, 7,2 Ah 700BAP Středová zarážka-doraz brány pro těžká křídla brány 250SM126 Paměťová ť karta a pro 126 radiových kódů ů P-650ARMKITSTF Nastavitelná uchycovací konzola Solární energie Díky fotovoltaické technologii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

29 POHON PRO KŘÍDLOVOU BRÁNU ARM 225I/250I/270I Pro křídlo brány do 5 m 650ARM225I 230 V elektromechanický lineární pohon. on Pro křídlo brány ma. délky 3 m. 650ARM250I 230 0V elektromechanický lineární pohon. Pro křídlo brány ma. délky 4 m. 650ARM270I 230 V elektromechanický cký lineární pohon. Pro křídlo brány ma. délky 5 m. Popis: pro privátní/komerční použití pro křídla brány do 5 m délky 230 Vac zabudovaný kondenzátor pístový pohon se zapouzdřenou šroubovicí Výhody: detekce překážek jednodušší zapojení díky delší horní ploše manuální odblokování klíčem plně dle standardů EN vysoký kroutící moment a síla velmi rychlé a jednoduché zapojení Technický popis ARM225I ARM250I ARM270I Napájení 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) Napájení motoru 230 Vac 230 Vac 230 Vac Absorbce 1,5 A 1,5 A 1,5 A Výkon 280 W 280 W 280 W Rychlost otvírání s 20,5 s 21 s Zatížení 36 % 36 % 36 % Tažná síla 2300 N 2300 N 2300 N Operační teplota -20 C +55 C -20 C +55 C -20 C +55 C Tepelná pojistka motoru 160 C 160 C 160 C Stupeň krytí IP 44 IP 44 IP 44 Jednoduchá instalace Nastavitelná konzola umožňuje větší fl eibilitu během montáže i na nestandardních místech uchycení pohonu. Eklusivní disign Nové tvary pohonu se adaptují s každým typem brány a byly vytvořeny y pro zjednodušení ení instalace a údržby. Schéma zapojení

30 made in Italy 122,5 KARM225I Kompletní set pro automatizaci křídlové brány o průjezdu 6 m (3+3 m) s 2 kusy pohonu křídlové brány 650ARM225I. KARM250I Kompletní set pro automatizaci křídlové brány o průjezdu 8 m (4+4 m) s 2 kusy pohonu on křídlové brány 650ARM250I. KARM270I 99 A Kompletní set pro automatizaci křídlové brány o průjezdu 10 m (5+5 m) s 2 kusy pohonu křídlové brány 650ARM270I. A ARM225I 811 ARM250I 951 ARM270I 1056 Kromě pohonu set obsahuje: 900OPTIC pár fotobuněk 750D760M řídící jednotka 250ANTD přídavná anténa 900LAMP3 výstražná lampa 800 Limity použití Příslušenství D760MA Řídící jednotka pro 1 nebo V pohony se zpomalením při dojezdu včetně zabudovaného radiového přijímače (plovoucí kód, 433,92 MHz) 700BAP Středová zarážka-doraz brány pro těžká křídla brány Hmotnost křídla (kg) ,5 2 2,5 3 3,5 4 4,5 5 ARM225I ARM250I ARM270I 750CUP Stříška nad řídící jednotku 700BAP1 Středová zarážka-doraz ra brány pro lehká ákř křídla brány Délka křídla (m) 650ESV1-2 Elektrický ký zámek (1 = otvírání vlevo, 2 = otvírání vpravo) 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy P-650ARMKITSTF Nastavitelná uchycovací konzola Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

31 PODZEMNÍ POHON PRO KŘÍDLOVOU BRÁNU R18 Pro křídlo brány do 1,8 m délky 650R V elektromechanický podzemní pohon. Pro křídlo brány ma.délky 1,8 m (instalační bo nutno objednat samostatně) s kabelem délky 2,3 m. 650R18L 230 V elektromechanický podzemní pohon. Pro křídlo brány ma.délky 1,8 m (instalační bo nutno objednat samostatně) s kabelem délky 5 m. Popis: pro privátní použití pro křídla brány do 1,8 m 230 Vac elektromechanický pohon Výhody: otvírání až do 360 bez potřeby dalších komponentů kompaktní velikost manuální odblokování velmi rychlé a jednoduché zapojení vysoká kroutivá síla Technický popis R18/L Napájení 230 Vac (50-60 Hz) Napájení motoru 230 Vac Absorbce 1,3 A Výkon 240 W Rychlost otvírání s Zatížení 32 % Tažná síla 148 N Tepelná pojistka motoru 160 C Operační teplota -20 C +55 C 5 Stupeň krytí IP 67 Ma.délka křídla brány 1,8 m Typ řídící jednotky D760M Vodotěsný Nový vodotěsný límec pohonu odvádí bezpečně dešťovou vodu a zajišťuje kompletní a trvalou ochranu. Otvírání až do 360 Kompaktní pohon R18 je ideální tam, kde je prostor problém. Schéma zapojení

32 made in Italy INSIDEKIT05T Kompletní set pro automatizaci křídlové brány o průjezdu 3,6 m (1,8+1,8 m) s 2 kusy podzemních pohonu křídlové brány 650R18 (1 s kabelem délky 2,3 m + 1 s kabelem délky 5m) Kromě pohonu set obsahuje: OPTIC pár fotobuněk 750D760M Elektronická řídící jednotka pro jeden nebo dva pohony 230V 250ANTD přídavná anténana 900LAMP3 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2 ks Příslušenství 700CFR18CT Kataforézně zinkovaný ocelový bo včetně odblokovacího systému 650ESV1-2 Elektrický zámek (1 = otvírání vlevo, 2 = otvírání vpravo) 400 Limity použití 700CFR18X Nerezový bo včetně odblokovacího systému 700BRC18 R18 Retrofi t adapter 700BAP Středová zarážka-doraz brány pro těžká křídla brány 700BAP1 Středová zarážka-doraz brány pro lehká křídla brány Hmotnost křídla (kg) R18 0,6 1,2 1,8 750D760MA Řídící jednotka pro 1 nebo 2 230V pohony se zpomalením při dojezdu včetně zabudovaného radiového přijímače (plovoucí kód, 433,92 MHz) 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy Délka křídla (m) 750CUP Stříška nad řídící ícíí jednotku Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

33 PODZEMNÍ POHON PRO KŘÍDLOVOU BRÁNU R30 Pro křídlo brány do 3,5 m délky 650R V elektromechanický podzemní pohon. Pro křídlo brány ma. délky 3,5 m (instalační bo nutno objednat samostatně) s kabelem délky 2,3 m. 650R30L 230 V elektromechanický podzemní pohon. Prok křídlo brány ma.délky 3,5 m (instalační bo nutno objednat samostatně) s kabelem délky 9 m. Popis: pro privátní použití pro křídla brány do 3,5 m 230 Vac elektromechanický ech pohon krytí IP67 Výhody: otvírání až do 180 (nutno objednat 700KIT180) vodotěsný pohon pro spolehlivý chod manuální odblokování velmi rychlé a jednoduché zapojení vysoká kroutivá síla Technický popis R30/L Napájení 230 Vac (50-60 Hz) Napájení motoru 230 Vac Absorbce 1,4 A Výkon 260 W Rychlost otvírání 90 16,5 s Zatížení 33 % Tažná síla 402 Nm Tepelná pojistka motoru 160 C Operační teplota -20 C +55 C 5 Stupeň krytí IP 67 Vodotěsný Nový vodotěsný límec pohonu odvádí bezpečně dešťovou vodu a zajišťuje kompletní a trvalou ochranu. Nerezový bo Nerezový instalační bo zajišťuje maimální ochranu proti rezivění. Schéma zapojení

34 made in Italy Příslušenství 700CFR40CT Kataforézně zinkovaný ocelový bo včetně odblokovacího systému 750CUP Stříška nad řídící jednotku CFR40CC Žárově zinkovaný bo včetně odblokovacího o systému 650ESV1-2 Elektrický zámek (1 = otvírání vlevo, 2 = otvírání vpravo) 700CFR40X Nerezový bo včetně odblokovacího systému 700BAP Středová zarážka-doraz brány pro těžká křídla brány S-70CFR4060 Nerezové víko bou 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy 800 Limity použití 700KIT180 Komponenty pro otevření až do KITBFR Nastavitelná páka mechanického dorazu 750D760MA Řídící jednotka pro 1 nebo V pohony se zpomalením při dojezdu včetně zabudovaného radiového přijímače (plovoucí kód, 433,92 MHz) Hmotnost křídla (kg) ,5 3 3,5 Délka křídla (m) Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

35 PÁKOVÝ POHON PRO KŘÍDLOVOU BRÁNU EASY 12 Pro křídlo brány do 2,3 m 650EASY12DX DC elektromechanický pákový pohon s enkodérem. Pravá strana. Pro křídlo brány ma.délky 2,3 m. Kompletní včetně zalamovacího ramene. 650EASY12SX DC elektromechanický pákový pohon s enkodérem. Levá strana. Pro křídlo brány ma.délky 2,3 m. Kompletní včetně zalamovacího ramene. 650EASY12QR DX DC elektromechanický pákový pohon s enkodérem. Se zabudovanou řídící jednotkou a rádiovým vysílačem (plovoucí kód 433,92 MHz. Pravá strana. Pro křídlo brány ma.délky 2,3 m. Kompletní včetně zalamovacího ramene. 650EASY12QR SX DC elektromechanický ký pákový pohon s enkodérem. Se zabudovanou řídící jednotkou a rádiovým vysílačem (plovoucí kód 433,92 MHz. Levá strana. Pro křídlo brány ma. délky 2,3 m. Kompletní včetně zalamovacího ramene. Popis: pro privátní použití pro křídla brány do 2,3 m, 18 Vdc pohon s optickým enkodérem elektromechanický pohon Výhody: detekce překážek kompaktní velikost ideální pro velké sloupky plně dle standardů EN možnost zálohování v případě výpadku el. sítě (díky záložní baterii - za příplatek) platek) rychlá provozní rychlost vhodný pro intenzivní používání možno použít eterní nouzové odblokování (za příplatek) Technický popis EASY12 Napájení 230 Vac (50-60 Hz) Napájení motoru 18 Vdc Absorbce 0,5 A Výkon 120 W Rychlost otvírání s Zatížení 100 % Tažná síla 157 Nm Operační teplota -20 C +55 C Stupeň krytí IP 44 Ma.délka křídla brány 2,3 m Typ řídící jednotky D749MA Manuální odblokování s vlastním klíčem Jednoduché odblokování s originálním klíčem. Chráněná řídící jednotka Elektronická řídící jednotka je dobře chráněná proti mechanickému ckému poškození plastovým boem. Schéma zapojení

36 made in Italy EASYKIT03C Kompletní set pro automatizaci křídlové brány o průjezdu 4,6 m (2,3+2,3 m) s 1 ks pákového pohonu křídlové brány 650EASY12QR a 1 ks pákového pohonu křídlové brány 650EASY Kromě pohonu set obsahuje: OPTIC pár fotobuněk 250ANTD přídavná anténa 900LAMP4 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2 ks Příslušenství S-750D749MA Náhradní řídící jednotka pro EASY12QR 650ESV1-2 Elektrický zámek (1 = otvírání vlevo, 2 = otvírání vpravo) 300 Limity použití 650ESE Eterní oblokovací systém (kabel 5 m) 200KBE Sada pro zálohování včetně ě baterie 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy 250SM126 Paměťová karta pro 126 radiových kódů Hmotnost křídla (kg) ,5 2 2,3 Délka křídla (m) 650BRCE BRCE1 Solární energie Díky fotovoltaické technologii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

37 PÁKOVÝ POHON PRO KŘÍDLOVOU BRÁNU EASY QR Pro křídlo brány do 2,3 m 650EASY12DX 230 V elektromechanický pákový pohon. Pravá strana. Pro křídlo brány ma.délky 2,3 m. Kompletní včetně zalamovacího ramene. 650EASY12SX 230 V elektromechanický pákový pohon s enkodérem. Levá strana. Pro křídlo brány ma.délky 2,3 m. Kompletní včetně zalamovacího ramene. 650EASY12QR DX 230 0V elektromechanický pákový pohon s enkodérem. Se zabudovanou řídící jednotkou a rádiovým vysílačem (plovoucí kód 433,92 MHz. Pravá strana. Pro křídlo brány ma.délky 2,3 m. Kompletní včetně zalamovacího am ramene. 650EASY12QR RSX 230V elektromechanický pákový pohon s enkodérem. Se zabudovanou řídící jednotkou a rádiovým vysílačem (plovoucí kód 433,92 MHz. Levá strana. Pro křídlo brány ma. délky 2,3 m. Kompletní včetně zalamovacího ramene. Popis: pro privátní použití pro křídla brány do 2,3 m 230 Vac elektromechanický pohon řídící ící jednotka s rádiovým vysílačem Výhody: jednoduchá instalace ideální pro velké sloupky plně dle standardů EN možno použít eterní nouzové odblokování ov (za příplatek) Technický popis EASYQR Napájení 230 Vac (50-60 Hz) Napájení motoru 230 Vac Absorbce 1,5 A Výkon 275 W Rychlost otvírání s Zatížení 32 % Tažná síla 160 Nm Operační teplota -20 C +55 C Tepelná pojistka motoru 150 C Stupeň krytí IP 44 Ma.délka křídla brány 2,3 m Typ řídící jednotky D727M00 Manuální odblokování s vlastním klíčem Jednoduché odblokování s originálním klíčem. Chráněná řídící jednotka Elektronická řídící jednotka je dobře chráněná proti mechanickému ckému poškození plastovým boem. Schéma zapojení

38 made in Italy EASYKIT03C Kompletní set pro automatizaci křídlové brány o průjezdu 4,6 m (2,3+12,3 m) s 1 ks pákového pohonu křídlové brány 650EASY12QR a 1 ks pákového pohonu křídlové brány 650EASY Kromě pohonu set obsahuje: OPTIC pár fotobuněk 250ANTD přídavná anténa 900LAMP3 výstražná lampa 250K-SLIMRP dálkový ovladač 2K 2 ks Příslušenství 650ESE Eterní oblokovací systém (kabel 5 m) 700BAP Středová zarážka-doraz brány pro těžká křídla brány 300 Limity použití 650ESV1-2 Elektrický zámek (1 = otvírání vlevo, 2 = otvírání vpravo) 650BRCE 700BAP1 Středová zarážka-doraz brány pro lehká křídla brány 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy Hmotnost křídla (kg) ,5 2 2,3 Délka křídla (m) S-650D727M00 00 Náhradní řídící jednotka BRCE1 Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

39 PÁKOVÝ POHON PRO KŘÍDLOVOU BRÁNU ZIP 12 Pro křídlo brány do 3,5 m 650ZIP12 DC elektromechanický pákový pohon s enkodérem. Pro křídlo brány ma.délky 3,5 m. Popis: pro intenzivní použití pro křídla brány do 3,5 m 18 Vdc pohon s optickým enkodérem elektromechanický pohon zabudovaný koncový spínač Výhody: detekce překážek ideální pro velké sloupky plně dle standardů ů EN možnost zálohování vpřípadě ř pa výpadku el. sítě (díky záložní baterii - za příplatek) pla rychlá provozní rychlost vhodný pro intenzivní používání Technický popispi ZIP12 Napájení 230 Vac (50-60 Hz) Napájení motoru 18 Vdc Absorbce 1 A Výkon 250 W Rychlost otvírání 90 8 s Zatížení 100 % Tažná síla 416 Nm Operační teplota -20 C +55 C Stupeň krytí IP 44 Ma.délka křídla brány 3,5 m Typ řídící jednotky D749MA made in Italy 300 Limity použití Hmotnost křídla (kg) ,5 3 3,5 Délka křídla (m) Schéma zapojení 750D749MA Řídící jednotka pro 1 nebo 2 DC pohony s enko- dérem včetně zabudovaného radiového přijímače (plovoucí ou kód, 433,92 MHz), dobíjecí karty pro připojení poj záložního akumulátoru (200BATT) a transformátoru 700BAP Středová zarážka-doraz az brány pro těžká křídla brány Příslušenství 250SM254 Paměťová karta pro 254 radiových kódů 200BATT 12 V záložní baterie, 7,2 Ah 700BAP1 Středová zarážka-doraz brány pro lehká křídla brány 250SM126 Paměťová karta pro 126 radiových kódů 650ESV1-2 Elektrický zámek (1=otvírání vlevo, 2= otvírání vpravo) 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy 250SM1022 Paměťová karta pro 1022 radiových kódů

40 PÁKOVÝ POHON PRO KŘÍDLOVOU BRÁNU ZIP Pro křídlo brány do 3,5 m 650ZIP DC elektromechanický pákový pohon s enkodérem. Pro křídlo brány ma. délky 3,5 m. made in Italy Popis: pro privátní použití pro křídla brány do 3,5 m 230 Vac elektromechanický pohon Technický popis ZIP Napájení 230 Vac (50-60 Hz) Absorbce 1 A Výkon 190 W Rychlost otvírání s Zatížení 50 % Tažná síla 334 Nm Operační teplota zabudovaná Stupeň krytí IP 44 Ma.délka křídla brány 3,5 m Typ řídící jednotky D760MA Výhody: ideální pro velké sloupky jednoduchá instalace vysoký kroutivý moment a síla Limity použití 250 Hmotnost křídla (kg) ,5 3 3,5 Schéma zapojení Délka křídla (m) Příslušenství 750D760MA Řídící c jednotka pro 1 nebo V pohony se zpomalením při dojezdu včetně zabudovaného radiového přijímače (plovoucí kód, 433,92 MHz) 700BAP Středová zarážka-doraz brány pro těžká křídla brány 700BAP2 Středová zarážka-doraz brány pro montáž do podlahy 750CUP Stříška nad řídící jednotku 700BAP1 Středová zarážka-doraz brány pro lehká křídla brány 650ESV1-2 Elektrický ýzámek (1=otvírání vlevo, 2= otvírání vpravo)

41

42 GARÁŽOVÁ VRATA made in Italy

43 Technický popis T-SKY 650 N T-SKY N Napájení 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) Napájení motoru 24 Vdc 24 Vdc Absorbce 1,3 A 1,5 A Výkon 250 W 300 W Rychlost 0,185 m/s 0,185 m/s Zatížení 100 % 100 % Ma. tažná síla 10 Nm 12 Nm Operační teplota -20 C +55 C -20 C +55 C Stupeň krytí IP 40 IP 40 Tažná síla 650 N 1000 N Typ řídící jednotky K691 K691 Rádiový vysílač zabudovaný zabudovaný Dobíjecí karta zabudovaná zabudovaná

44 made in Italy Model Sekční vrata Ma. výška Ma. šířka T-SKY (dráha P-100BIN 0B ŘEMENOVÁ) 2,5 m 3,5 m V případě prodloužení (100PROB) 3,5 m 3,5 m T-SKY1 (dráha P-100BIN ŘEMENOVÁ) 2,5 m 5 m V případě prodloužení (100PROB) 3,5 m 5 m Solární energiee Díky fotovoltaické taic technologii ogii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67.

45

46 ZÁVORY made in Italy

47 AUTOMATICKÁ ZÁVORA RBLO Pro ramena 3-4 m 800RBLO P/L Stejnosměrná automatická závora, skříň z lakované oceli, pro trubkové rameno do 4 m, elektronická ek ká řídící jednotka s přijímačem, nabíječem baterií a pružina součástí. Rameno na přiobjednání. 800RBLO-E P/L Sada závory 230 V skříň z lakované oceli, součástí trubkové rameno 3 m, elektronická řídící jednotka s přijímačem a pružina součástí. Funkce: privátní i komerční použití pro ramena do 3 nebo 4 m doba otevření 2,2 s Výhody: vhodné pro ntenzivní provoz rychlé otevření ideální pro rušné provozy a parkoviště fotobuňky i lampu je možné namontovat přímo na skříň závory Technický popis RBLO RBLO-E Napájení 230 Vac (50-60 Hz) 230 Vac (50-60 Hz) Napájení motoru 18 Vdc 230 Vac Absorbce 1A 1,2 A Výkon 250 W 180 W Rychlost otvírání 90 2,2 22 s 2,2 s Zatížení 100 % 120/ora Kroutící moment 155 Nm 160 Nm Operační teplota -20 C +55 C -20 C +55 C Stupeň krytí IP 54 IP 54 Ma.šířka průjezdu 4 m 3m Typ řídící jednotky K206MA K101M Jednoduše ovladatelné manuální odblokování odblokovacím klíčem. Schéma zapojení

48 made in Italy Příslušenství M-06000B3000 Pružina drát Ø 4,2 mm, zatížení 50 kg (světle zelená) M Pružina drát Ø 5,2 mm, zatížení 90 kg (zelená) 4449,5 (RBLO) 3449,5 (RBLO-E) ma mm (RBLO) ma mm (RBLO-E) 215, M-060B3060FP Pružina drát Ø 6,2 mm, zatížení 135 kg (modrá) M-060CITY0FP Pružina drát Ø 7 mm, zatížení 155 kg (červená) 340, AFI4 Trubkové rameno z eloovaného hliníku o délce 4 m, reflení nálepky součástí 800ABT1 Trubkové rameno z eloovaného hliníku o délce 3 m, reflení nálepky součástí 938 RBLO / RBLO-E CPRBL Základová deska (RBLO/RBLO-X) OX O-X) 200BATT Záložní baterie 12 V, 7,2 Ah s kabelem Pravá verze 800AT Podpěra ramene 900T-COMM Rozhraní pro propojení dvou řídících jednotek pro provoz vreřim reřimu Master/Slave. Aktivace programátorem TAUPROG, pouze pro RBLO 900TOWERF Standardní montážní sloupek pro jednu fotobuňku, lakovaný hliník, 49 cm 900OPTIC Pár fotobuněk Levá verze 900LAMP4 12 V Lampa 12 V (RBLO) 250SM126 Paměťová karta pro 126 radiových kódů 900LAMP3 230 Lampa 230 V (RBLO-E) 250SM254 Paměťová karta pro 254 radiových kódů 300SA1 Detektor indukčních smyček 250SM Paměťová karta a pro 1022 radiových kódů ů PRUŽINY 800SFA 0SF Vylamovací ací úchyt pro rameno A) B) M-06000B3000 (ø 4,2 mm) Barva: světle zelená RAL 6019 M-060B3060FP (ø 6,2 mm) Barva: modrá RAL 5003 C) D) M (ø 5,2 mm) Barva: zelená RAL 6002 M-060CITY0FP (ø 7 mm) Barva: červená RAL 3000 Solární energiee Díky fotovoltaické taic technologii ogii může být každý pohon napájený stejnosměrným napětím (DC) napájen také solární energií. Více na str. 75. Další doplňky Vysílače str. 62, fotobuňky str. 64, výstražné lampy str. 67. Závora RBLO je standardně dodávána s pružinou D (M-060CITY0FP) pro ramena do 4 m. Závora RBLO-E je standardně dodávána s pružinou B (M ) pro ramena do 3 m. Pro jiné délky či montáže dalšího zařízení objednávejte pružiny dle tabulky výše.
