AEP20PIL. Součásti kompletní instalace
|
|
- Vít Jelínek
- před 8 lety
- Počet zobrazení:
Transkript
1 AEP20PIL Součásti kompletní instalace
2 Vlastnosti řídící jednotky Řídící jednotka AEP20PIL je určena pro jeden nebo dva pohony na 230Vdc pro modely křídlových pohonů modelu CICLON nebo MAGIC. Tato řídící jednotka obsahuje funkci zpomaleného dojezdu, kdy sníží rychlost, aby nedošlo k nárazu brány do dorazů. Navíc je zde potenciometr pro detekci nárazu do překážek. Řídící jednotka AEP20PIL díky svým funkcím splňuje i bez přídavných zařízení normu EN Hlavní charakteristika: Napájení 230V, 50Hz, uzemnění Řízení chodu při otevírání /zavírání pomocí encoderu Společné nastavení síly pro oba motory Nastavitelná doba čekání v automatickém režimu Možnost připojení mechanických a odporových bezpečnostních lišt Nezávislé napájení brzdy Automatické zpoždění běhu mezi křídly Vlastnosti nastavení řídící jednotky Vlastní testování fotobuněk (DIP11 a DIP12): Před každým zahájením chodu brány vyšle řídící jednotka impuls k fotobuňkám ke kontrole správné funkce, pokud fotobuňky nefungují správně, tak se brána nerozjede. Bezpečnostní majáček (DIP9): Řídící jednotka AEP20PIL umožňuje nastavení majáčku dle toho, zda je s přerušovačem či nikoli. DIP9 = OFF: Výstupní napětí není přerušováno a je potřeba použít majáček s přerušovačem. DIP9 = ON: Výstupní napětí je přerušováno a je doporučeno použít majáček bez přerušovače. Některé další funkce: Garážové světlo: U garážového světla lze nastavit délku svitu od 3 do 90 sekund potenciometrem T.L.G. Elektrozámek: Elektrozámek (17Vdc) doporučujeme použít u vrat delších než 1,8m. 1 nebo 2 pohony (DIP7): DIP7 = OFF: aktivován jeden pohon, DIP7 = ON: aktivovány dva pohony. Zpomalený dojezd (DIP8): DIP8 = OFF: zpomalený dojezd vypnut, DIP8 = ON: zpomalený dojezd aktivován. Předblikávání (DIP2): DIP2 = OFF: neaktivní předblikávání, DIP2 = ON: předblikávání aktivováno. Otevírání Otevírací cyklus je zahájen po obdržení impulzu z dálkového ovládání, pulzního spínače, klíčového spínače či z obdržení příkazu z externího zámku. Funkce krok za krokem (DIP3 = ON): Po zahájení chodu je možné bránu zastavit vysláním impulzu, po obdržení dalšího impulzu se brána začne zavírat. Standardní funkce (DIP3 = OFF): Po zahájení chodu otevírání řídící jednotka nereaguje na impulz až do doby než ukončí celý průběh otevírání.
3 Zavírání Standardní funkce (DIP4 = OFF): Brána se zavře jen po obdržení impulzu. Pokud v průběhu zavírání řídící jednotka obdrží impulz, začne se okamžitě otevírat do úplného otevření. Automatický režim (DIP4 = ON, DIP6 = OFF): Brána se začne zavírat po uplynutí nastavené čekací doby. Pokud jsou aktivovány fotobuňky, čekací doba se začne odpočítávat od začátku. Pokud v průběhu zavírání řídící jednotka obdrží impulz, začne se okamžitě otevírat do úplného otevření. Poloautomatický režim (DIP4 = ON, DIP6 =ON): Brána se začne zavírat po uplynutí nastavené čekací doby. Pokud v průběhu čekací doby řídící jednotka obdrží impulz, začne se do 3 vteřin zavírat bez ohledu na nastavený čas. Pokud jsou aktivovány fotobuňky, tak po jejich uvolnění v několika okamžicích se brána začne zavírat. Pokud v průběhu zavírání řídící jednotka obdrží, impulz začne se okamžitě otevírat do úplného otevření. Bezpečnost Fotobuňky: Při sepnutí vnitřní fotobuňky se brána okamžitě zastaví a po odstranění překážky se plně otevře (i při zavírání). Při sepnutí vnější fotobuňky při otevírání brána pokračuje v běhu i přes detekci překážky. Při sepnutí vnější fotobuňky při zavírání se brána okamžitě zastaví a začne se otevírat (reverzní funkce). Bezpečnostní lišty: Pokud bezpečnostní lišta detekuje překážku při otevírání, okamžitě zastaví a pokračuje v otevírání po odstranění překážky. Pokud bezpečnostní lišta detekuje překážku při zavírání, spustí okamžitě reverzní chod (brána se začne otevírat). Přímá detekce: Pokud při otevírání brána narazí na překážku, začne se zpomaleně zavírat. Při dalším obdržení impulzu začne otevírat standardní rychlostí. Pokud při zavírání brána narazí na překážku, začne se okamžitě otevírat, pokud brána narazí na překážku podruhé, začne se otevírat do plného otevření. Prohlášení o shodě Erreka Automatismos prohlašuje, že AEP20PIL9 ovládací panel byl navržen pro použití v zařízení nebo na montáž spolu s dalšími prvky, za účelem vytvořit zařízení pracující v souladu se směrnicí 89/392 EHS a následných změn. AEP20PIL9 ovládací panel umožňuje sestavovat zařízení v souladu s normami ČSN EN a ČSN EN AEP20PIL9 Ovládací panel splňuje bezpečnostní předpisy, v souladu s těmito směrnicemi a předpisy: 73/23 EHS a následná změna 93/68 EHS 89/366 EHS a následné změny 92/31 EHS a 93/68 EHS UNE-EN
4 Zapojení pohonů
5 Hlavní zapojení
6 Zapojení fotobuněk (s/bez testování) Příklad připojení fotobuňky s odrazkou KLPMUT. Pokud fotobuňky nejsou připojeny, je nutné proklemovat příslušné kontakty. DIP11 a DIP12 = OFF bez testování, = ON s testováním. Příklad připojení fotobuňky LECP. Pokud fotobuňky nejsou připojeny, je nutné proklemovat příslušné kontakty. DIP11 a DIP12 = OFF bez testování, = ON s testováním.
7 Zapojení Mechanické bezpečnostní lišty LB Zapojení odporové lišty
8 Ovládací prvky Automatické programování plného průjezdu V automatickém módu se průběh nastavuje plně sám:
9 Poloautomatické programování plného průjezdu V poloautomatickém módu nastavujete zpomalené dojezdy:

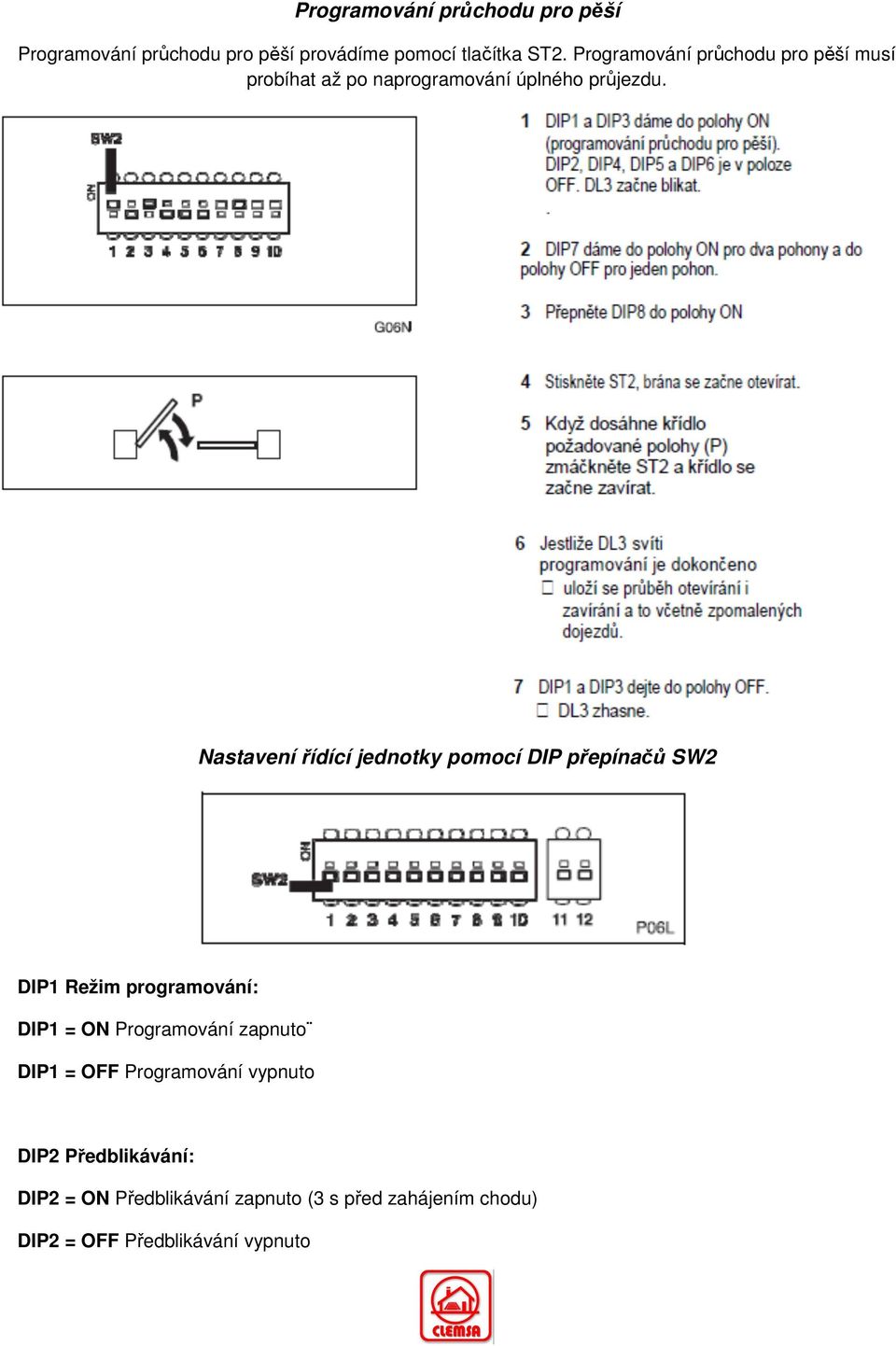

10 Programování průchodu pro pěší Programování průchodu pro pěší provádíme pomocí tlačítka ST2. Programování průchodu pro pěší musí probíhat až po naprogramování úplného průjezdu. Nastavení řídící jednotky pomocí DIP přepínačů SW2 DIP1 Režim programování: DIP1 = ON Programování zapnuto DIP1 = OFF Programování vypnuto DIP2 Předblikávání: DIP2 = ON Předblikávání zapnuto (3 s před zahájením chodu) DIP2 = OFF Předblikávání vypnuto

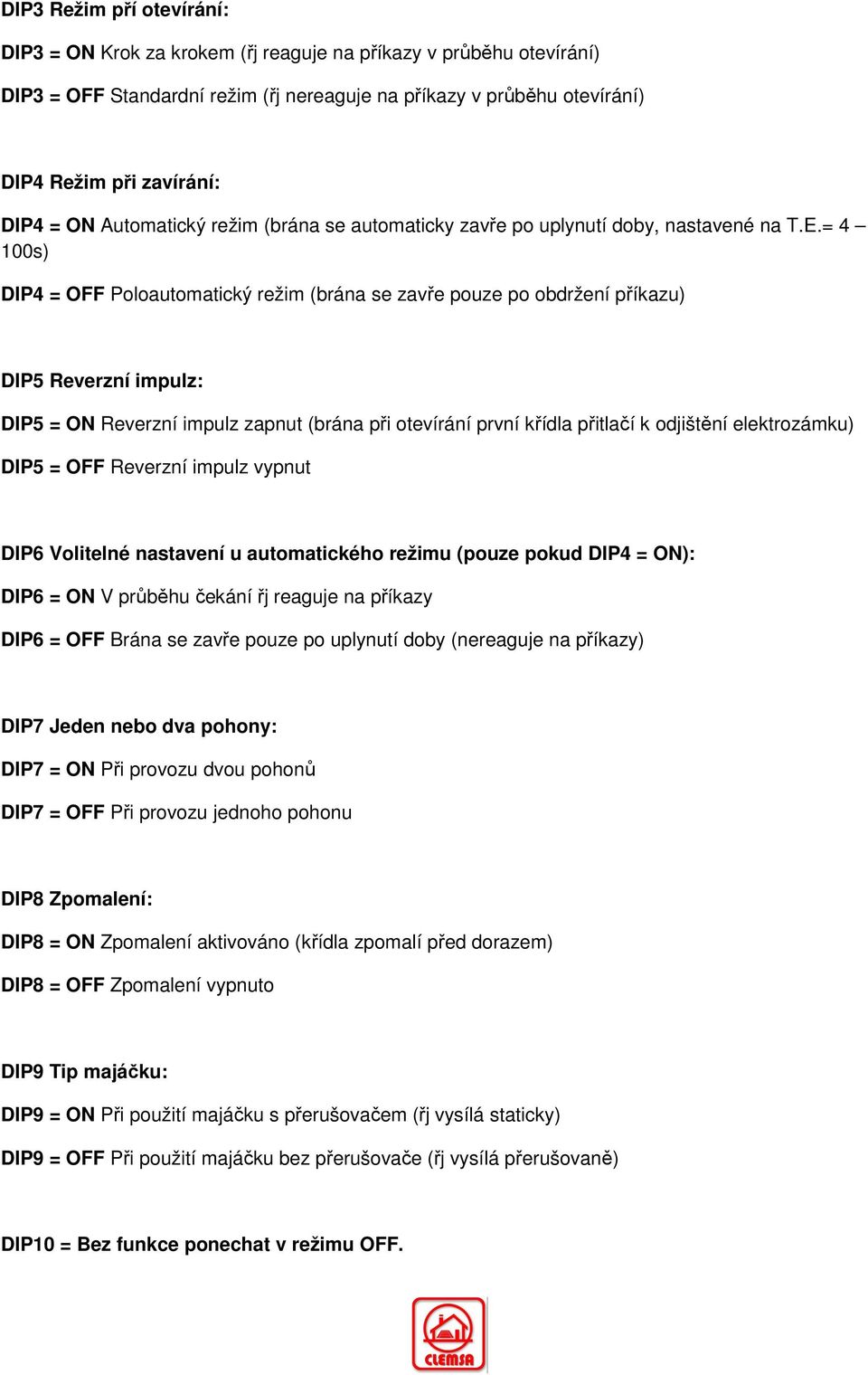

11 DIP3 Režim pří otevírání: DIP3 = ON Krok za krokem (řj reaguje na příkazy v průběhu otevírání) DIP3 = OFF Standardní režim (řj nereaguje na příkazy v průběhu otevírání) DIP4 Režim při zavírání: DIP4 = ON Automatický režim (brána se automaticky zavře po uplynutí doby, nastavené na T.E.= 4 100s) DIP4 = OFF Poloautomatický režim (brána se zavře pouze po obdržení příkazu) DIP5 Reverzní impulz: DIP5 = ON Reverzní impulz zapnut (brána při otevírání první křídla přitlačí k odjištění elektrozámku) DIP5 = OFF Reverzní impulz vypnut DIP6 Volitelné nastavení u automatického režimu (pouze pokud DIP4 = ON): DIP6 = ON V průběhu čekání řj reaguje na příkazy DIP6 = OFF Brána se zavře pouze po uplynutí doby (nereaguje na příkazy) DIP7 Jeden nebo dva pohony: DIP7 = ON Při provozu dvou pohonů DIP7 = OFF Při provozu jednoho pohonu DIP8 Zpomalení: DIP8 = ON Zpomalení aktivováno (křídla zpomalí před dorazem) DIP8 = OFF Zpomalení vypnuto DIP9 Tip majáčku: DIP9 = ON Při použití majáčku s přerušovačem (řj vysílá staticky) DIP9 = OFF Při použití majáčku bez přerušovače (řj vysílá přerušovaně) DIP10 = Bez funkce ponechat v režimu OFF.

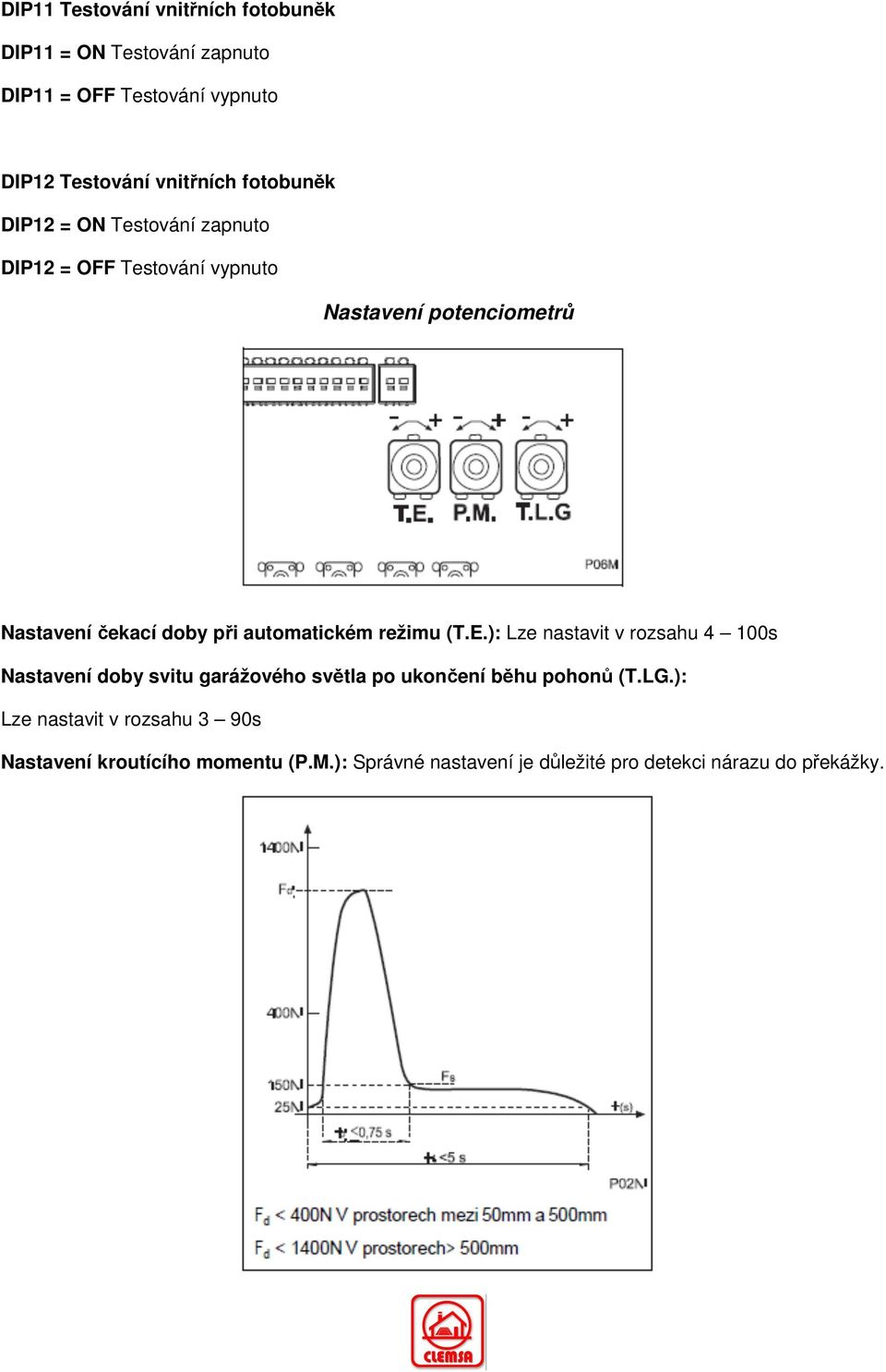

12 DIP11 Testování vnitřních fotobuněk DIP11 = ON Testování zapnuto DIP11 = OFF Testování vypnuto DIP12 Testování vnitřních fotobuněk DIP12 = ON Testování zapnuto DIP12 = OFF Testování vypnuto Nastavení potenciometrů Nastavení čekací doby při automatickém režimu (T.E.): Lze nastavit v rozsahu 4 100s Nastavení doby svitu garážového světla po ukončení běhu pohonů (T.LG.): Lze nastavit v rozsahu 3 90s Nastavení kroutícího momentu (P.M.): Správné nastavení je důležité pro detekci nárazu do překážky.
13 Diagnostika pomocí LED diod SW1: Hlavní vypínač napětí na řj F1: Pojistka motoru M1 (3,15A), F2: Pojistka elektroniky (0,5A), F3: Periferní pojistka (315mA), F4: Pojistka motoru M2 (3,15A) DL1 Otevřená brána v pohotovosti, DL2 RUN / OK, DL3 Aktivní programování, DL4 Selhání testu fotobuněk DL6 M1 Encoder, DL7 M2 Encoder, DL8 Průchod pro pěší v běhu, DL9 Interní fotobuňka sepnuta, DL10 Plný průchod v běhu, DL11 Vnější fotobuňka sepnuta, DL12 Příjem signálu dálkového ovladače, DL14 Napájení, DL15 Signál pro elektrozámek, DL17 M1 Provoz, DL18 M2 Provoz, DL19 M1 Reverze aktivována DL20 M2 Reverze aktivována, DL21 M1 Brzda aktivována, DL22 M2 Brzda aktivována, DL23 Testování odporové lišty, DL24 Testování odporové lišty, DL25 Testování odporové lišty, DL26 Testování odporové lišty DL27 Aktivováno garážové světlo, DL28 Elektrozámek sepnut, DL29 STOP tlačítko sepnuto(ok)
