2 NIGHT LIGHT SYSTEM Nový způsob koncipování automatizační techniky pro vrata a brány. Už to není jen prostředek, který uvede vrata a brány do pohybu, ale zároveň bude zdrojem světla a hodnotným a stylovým předmětem. Night Light System je systém s automatizační technikou, vybavený LED diodami, zabudovanými přímo do tělesa pohonu a do výstražného majáku, které budou osvětlovat váš vjezd po celou noc, zcela nezávisle na provozu vaší automatizované brány. Pokrokovost a inovativnost tohoto systému je založena právě na LED diodách zabudovaných přímo do výrobků, které kromě toho, že upozorňují na provoz pohonů během otevírání a zavírání brány, se stávají i zdrojem nepřetržitého osvětlení během nočních hodin. Toho je dosaženo díky světelnému čidlu, které je zabudované do výstražného majáku. Naše výrobky se tak stávají skutečnými a opravdovými světelnými tělesy. Rada Night Light System přestavuje stylový italský design, v němž se snoubí rafinovanost s technologií využívající moderní materiály a LED diody poslední generace. Plynulé a zaoblené tvary pozvednou vaši bránu u vašeho domu na sofistikovanější úroveň a celkový dojem z vjezdu bude mnohem elegantnější. zahradní světelné systémy 2 Key Automation Domov Night Light System

3 integrace všech automatizačních technik a systémů automatizovaný provoz garážových vrat automatizační techniky pro brány výstražné majáky s funkcí nočního osvětlení 3

4 NIGHT LIGHT SYSTEM + + KOMFORT + DESIGN BEZPEČNOST Vymezuje šířku průjezdu během nočních hodin, usnadňuje tak vjezd a výjezd vozidel a zvyšuje bezpečnost. Je reprezentantem italského stylu a designu, který spojuje rafinovanost a moderní technologie s využitím nejnovějších materiálů a LED diod poslední generace. Zvýrazňuje estetický dojem z brány u vašeho domu a díky plynulým, zaobleným tvarům a vytříbeným barvám je dosaženo osobitějšího vzhledu, který pak lépe zapadá do okolního prostředí. Zvyšuje viditelnost během nočních hodin, což je vhodné i v případech, kdy jsou používané kamerové systémy. Vjezdy a příjezdové cesty jsou díky tomu lépe zabezpečené a pod kontrolou. 14A ECLIPSE RAY COM LED SEN noční senzor Pouze dva vodiče 24V 4 Key Automation Domov Night Light System

5 + + ÚSPORNOST SPOLEHLIVOST Použití LED diod snižuje spotřebu elektrické energie oproti tradičním žárovkám se žhavícím vláknem. Navíc mají LED diody delší životnost. Energetické náklady systému Night Light System, tedy nočního světelného systému, dosahují přibližně 3 euro za rok*. Systém je navržený a vyrobený v souladu s požadavky kladenými na kvalitu podle italských standardů. Je účinný a spolehlivý, protože byl testován na odolnost vůči mechanickému a elektronickému opotřebení. Snadno se instaluje a používá. Je naprosto bezpečný pro celou vaši rodinu. RÉVO SUN STIK STIK CELKEM AŽ 20 SVĚTEL *Night Light System: příklad platí pro systém použitý pro osvětlení křídlové brány, složený ze tří světelných těles rozsvícených na plný výkon po dobu 12 hodin denně, každý den po dobu jednoho roku, při sazbě za elektrickou energii 0,2073 euro/kw (průměrná cena za kw/h v Itálii v roce 2012). 5

6 RAY ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY RAY překonává koncepci jednoduchého převodového pohonu pro křídlové brány, protože je současně i světelným tělesem. Nabízí jedinečnou a nenapodobitelnou atmosféru, je elegantní a stylový. Navíc se během pracovních cyklů stává i bezpečnostním osvětlením průjezdu. Jeho nosná konstrukce je tvořena dvěma robustními skořepinami z hliníku litého pod tlakem, jejichž povrch je opatřený práškovým lakem. Horní kryt má zvýšenou odolnost vůči UV záření. Jednoduchý a účinný systém nouzového odblokování, umístěný v horní části krytu pohonu, je pohodlně přístupný. Odblokování je taky možné provádět pomocí dálkového ovladače Sub. Instalace převodového pohonu je zjednodušena díky přednímu a zadnímu držáku, které jsou umístěné v jedné rovině. Plastový kryt s ochranou proti UV záření Vložka s osvětlením z LED diod, světlo pro navození atmosféry plní i bezpečnostní funkci Maximální péče je věnovaná každému detailu: nejsou vidět žádné šrouby Ruční odblokování lze provádět i pomocí dálkového ovladače Sub Sofistikovaná mechanická převodovka s velmi tichým provozem Velmi snadná instalace: přední a zadní montážní držáky jsou v jedné rovině, aby byla montáž pohonu co nejjednodušší 6 Key Automation Domov Night Light System

7 RÉVO ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY RÉVO: revoluční. Nová koncepce automatizace bran. Je to prostě revoluce. RÉVO světelné těleso a převodový pohon s kloubovým ramenem jsou navržené a vyrobené pro automatizaci křídlových bran. Pohon je vhodný zejména pro brány s dřevěnými křídly nebo s křídly z PVC. Je ideální pro štíhlé sloupky nebo pro sloupky malých rozměrů. Má kompaktní tvary a při provozu je tichý. Je vyrobený z robustní skořepiny z hliníku litého pod tlakem, jejíž povrch je odolný vůči UV záření. Kloubové rameno umožňuje instalaci pohonu RÉVO i v komplikovaných podmínkách, jako je například větší vzdálenost mezi křídlem brány a sloupkem anebo instalace na velmi štíhlé sloupky (10x10 cm). Vyrábí se dvou provedeních, buď s kloubovým ramenem anebo s kluzným mechanismem používaným u bran pro pěší. Odblokovací systém je jednoduchý a jeho ovládání je intuitivní. Samotné odblokování je možné provádět i pomocí dálkového ovladače Sub. Mechanismus pro odblokování zvenku je možné objednat jako volitelné příslušenství. Instalace převodového pohonu je zjednodušena díky přednímu a zadnímu držáku, které jsou umístěné v jedné rovině. Záložní baterie (volitelné příslušenství) je zabudovaná přímo do pohonu. Plastový kryt odolný vůči UV záření Maximální péče je věnovaná každému detailu: nejsou vidět žádné šrouby Sofistikovaná mechanická převodovka s velmi tichým provozem Vložka s osvětlením z LED diod, světlo pro navození atmosféry plní i bezpečnostní funkci Ruční odblokování lze provádět i pomocí dálkového ovladače Sub Velmi snadná instalace: přední a zadní montážní držáky jsou v jedné rovině, aby byla montáž pohonu co nejjednodušší 7

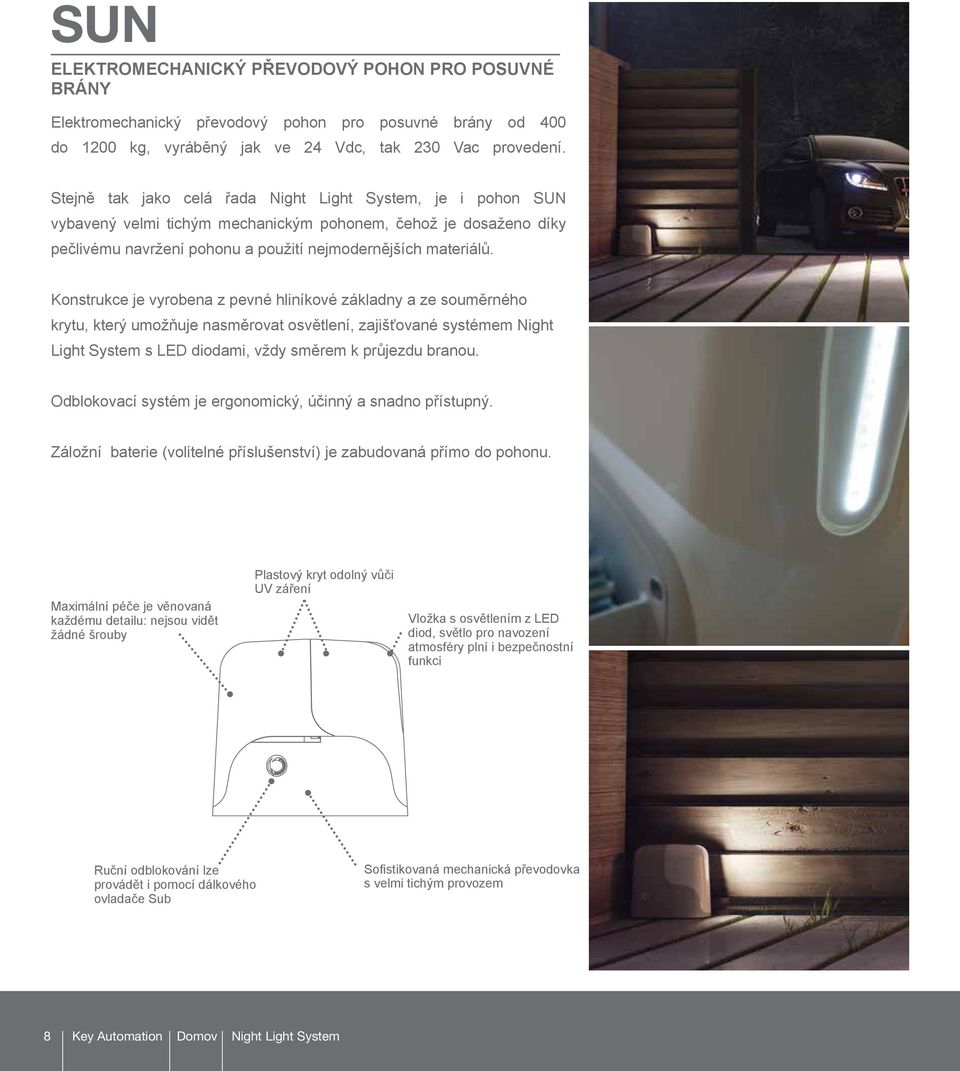

8 SUN ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNY Elektromechanický převodový pohon pro posuvné brány od 400 do 1200 kg, vyráběný jak ve 24 Vdc, tak 230 Vac provedení. Stejně tak jako celá řada Night Light System, je i pohon SUN vybavený velmi tichým mechanickým pohonem, čehož je dosaženo díky pečlivému navržení pohonu a použití nejmodernějších materiálů. Konstrukce je vyrobena z pevné hliníkové základny a ze souměrného krytu, který umožňuje nasměrovat osvětlení, zajišťované systémem Night Light System s LED diodami, vždy směrem k průjezdu branou. Odblokovací systém je ergonomický, účinný a snadno přístupný. Záložní baterie (volitelné příslušenství) je zabudovaná přímo do pohonu. Maximální péče je věnovaná každému detailu: nejsou vidět žádné šrouby Plastový kryt odolný vůči UV záření Vložka s osvětlením z LED diod, světlo pro navození atmosféry plní i bezpečnostní funkci Ruční odblokování lze provádět i pomocí dálkového ovladače Sub Sofistikovaná mechanická převodovka s velmi tichým provozem 8 Key Automation Domov Night Light System

9 14A ŘÍDICÍ JEDNOTKA 24 Vdc Jediná řídicí jednotka pro ovládání všech automatizačních technik napájených 24 V:pro křídlové brány, posuvné brány, závory a sekční vrata. 1 vyberte si a kombinuje moduly podle vašich požadavků 2 stejné programování všech systémů 3 jednoduché a snadno proveditelné zapojení, buď s enkodérem nebo bez něj 4 velký displej s několika jazykovými mutacemi usnadňuje programování 5 grafické zobrazení vstupů a bezpečnostních prvků prostřednictvím LED diod 6 ovládání nočního osvětlení 7 odpojitelné programovací zařízení pro lepší zabezpečení automatizační techniky 8 kompatibilní s automatickými systémy použitými v budově ZÁKLADNÍ DESKA ZAJIŠŤUJÍCÍ PROVOZNÍ LOGIKU NAPÁJECÍ MODUL 24V 10A ŘÍDICÍ JEDNOTKA 14A 4 KANÁLOVÝ PŘIJÍMAČ ZAPOJENÝ DO SLOTU MODUL S DISPLEJEM ŘÍDICÍ JEDNOTKA V BOXU PRO 2 POHONY NAPÁJENÉ 24V 9

10 ECLIPSE LED DIODOVÝ VÝSTRAŽNÝ MAJÁK S FUNKCÍ NOČNÍHO OSVĚTLENÍ Naplňuje zcela novou koncepci, která překračuje funkci tradičního, jednoduchého výstražného majáku. Plní současně i funkci nočního osvětlení. Ovládá celý připojený světelný systém, díky němuž je dosaženo nasvícení okolního prostranství. Světelný systém funguje nezávisle na automatizační technice. S Eclipse bude vjezd do vašeho domu osvětlený po celou noc, aniž bylo nutné přidávat nějaké další doplňkové osvětlení. Je navržený takovým způsobem, aby bylo možné jej nainstalovat co nejjednodušším způsobem v různých pozicích, jak na vodorovných plochách, tak i na svislých stěnách. Eclipse je výstražný maják poslední generace, který se vyznačuje moderním designem nejen kvůli svým plynulým tvarům, ale i z hle-diska použitých materiálů, ze kterých je vyrobený. Speciální plasty vyrobené metodou dvojího vytlačování, díky níž je dosaženo vyšší odolnosti vůči UV záření a současně se tak zlepšuje i intenzita vydávaného světla. Vnější kryt vyrobený z materiálu PMMA (plexisklo) LED dioda s jantarovou barvou, výstražná světelná signalizace vydávaná majákem Sestava bílých LED diod se stmívacím čidlem, které kontroluje světelný systém při nočním provozu Povrchová úprava zajišťující vyšší intenzitu vydávaného světla Vnitřní maska vyrobená z ABS Základna vyrobená z plastu odolného vůči UV záření Vyrobeno metodou dvojího vytlačování kvůli dosažení vyšší odolnosti vůči povětrnostním vlivům 10 Key Automation Domov Night Light System

11 STIK ZAHRADNÍ SVĚTELNÁ TĚLESA S LED DIODAMI Jsou určená pro osvětlení dalších vchodů, umístěných po stranách brány, oplocení a přístupových cestiček. Při instalaci stačí zapojit jen 2 vodiče k 24 Vdc napájení na řídicí jednotce 14A a budete mít k dispozici osvětlení, které bude zcela nezávislé na automatizovaném provozu brány. Stik je dodávaný ve dvou variantách: UP se světelným paprskem nasměrovaným vzhůru, kvůli zajištění co největšího rozptýlení světla, DOWN se světelným paprskem nasměrovaným dolů, aby mohlo být nasvícené jedno konkrétní místo. Varianta UP se světelným paprskem nasměrovaným vzhůru Varianta DOWN se světelným paprskem nasměrovaným dolů H = 404 mm Moderní design Připojení k elektrickému napájení 24 Vdc pouhými dvěma vodiči 11

12 XR ROLLING CODE NOVÁ ŘADA DÁLKOVÝCH OVLADAČŮ S VARIABILNÍM KÓDEM Nový plovoucí kód (rolling code) s pokročilými funkcemi a jednoduchým způsobem používání dálkových ovladačů s variabilním kódem. PROVOZNÍ MOŽNOSTI 1 aktivace nového dálkového ovladače i na dálku, s řídicí jednot-kou vybavenou zabudovaným přijímačem (SUB44F - SUB44WF), pomocí dalšího, do paměti uloženého dálkového ovladače 2 programování dálkových ovladačů i na dálku prostřednictvím sdělení sériového čísla přijímače (RX4S) 3 další různé funkce při načtení/zápisu a kopírování dat pomocí přenosné programovací jednotky XR MANAGER 4 kompatibilní s předchozí řadou výrobků s technologií plovoucího kódu 12 Key Automation Domov Night Light System

13 XR MANAGER KAPESNÍ PROGRAMOVACÍ JEDNOTKA PRO SPRÁVU DÁLKOVÝCH OVLADAČŮ ŘADY XR Key Automation poskytuje vaší rodině a vašemu pracovišti mnohem vyšší zabezpečení. Nová generace dálkových ovladačů s plovoucím kódem se vyznačuje flexibilními možnostmi ovládání automatizační techniky a současně zaručuje i maximální možné zabezpečení díky využití technologie s plovoucím kódem. Základní technické parametry: bezdrátové programovaní dálkových ovladačů programovaní prostřednictvím připojení k přijímači zobrazení kódu přidání dálkového ovladače do paměti vymazání kódu načtení a kopírování paměti přijímače pomocí kapesní programovací jednotky a naopak zablokování přijímače přiřazení dat k jednotlivým kódům vícenásobné ukládání dat do paměti Kapesní programovací jednotka může být po instalaci příslušného softwaru k počítači připojená přes USB. USB pro připojení k počítači Displej 16x2 znaků Slot pro paměťovou kartu Konektor pro programování přijímače RX4X/RXAS Bezdrátová komunikace mezi dálkovými ovladači řady XR a XR MANAGERem Programátor/čtečka karet s transpondérem 4 tlačítka pro přesuny v MENU Přihrádka pro baterie Vnitřní paměť 13

14 KEY AUTOMATION DOMOV & PRŮMYSL 14 Key Automation Domov

15 KEYHOME DOMOV ŘEŠENÍ PRO PRIVÁTNÍ SEKTOR SYSTÉMY PRO KŘÍDLOVÉ BRÁNY SYSTÉMY PRO POSUVNÉ BRÁNY SYSTÉMY PRO VÝKLOPNÁ A SEKČNÍ VRATA KEYINDUSTRY PRŮMYSL SYSTÉMY PRO KŘÍDLOVÉ BRÁNY SYSTÉMY PRO POSUVNÉ BRÁNY ELEKTROMECHANICKÉ ZÁVORY SYSTÉMY PRO ROLETOVÁ VRATA SYSTÉMY PRO POSUVNÁ VRATA ŘEŠENÍ PRO PRŮMYSLOVÉ A OBCHODNÍ APLIKACE KEYACCESSORIES PŘÍSLUŠENSTVÍ ZAHRADNÍ SVĚTELNÁ TĚLESA ŘÍDICÍ JEDNOTKY PŘÍSLUŠENSTVÍ ELEKTRICKÁ SCHÉMATA K ŘÍDICÍM JEDNOTKÁM VÝROBNÍ KÓDY A-Z

16 16 Key Automation Domov

17 KEY DOMOV ŘEŠENÍ PRO PRIVÁTNÍ SEKTOR SYSTÉMY PRO KŘÍDLOVÉ BRÁNY RAY RAY KIT STAR 200 STAR KIT RÉVO RÉVO KIT MEWA MEWA KIT UNDER UNDER KIT SYSTÉMY PRO POSUVNÉ BRÁNY SUN50 SUN KIT SUN80 SUN KIT SUN120 SUN KIT TURBO 30 TURBO KIT TURBO 50/80 TURBO KIT SYSTÉMY PRO VÝKLOPNÁ A SEKČNÍ VRATA VIPER VIPER KIT BLINDO BLINDO KIT

18 PRŮVODCE PŘI VÝBĚRU POHONU SYSTÉMY PRO KŘÍDLOVÉ BRÁNY RAY PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 4 m 24 V, intenzivní provoz, do 2,5 m RAY V, intenzivní provoz, do 4 m RAY V, intenzivní provoz, do 4 m, s enkodérem RAY4024E 230 V, běžný provoz, do 4 m RAY40 STAR 200 PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 2 m 24 V, intenzivní provoz PS-200 RÉVO PŘEVODOVÝ POHON S KLOUBOVÝM RAMENEM PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 2,3 m 24 V, intenzivní provoz, s řídicí jednotkou REVO V, intenzivní provoz, pouze motor REVO2024S MEWA PŘEVODOVÝ POHON S KLOUBOVÝM RAMENEM PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 4 m 230 V, běžný provoz SN V, intenzivní provoz SN UNDER PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 3 m 230 V, běžný provoz INT 230 V, běžný provoz, 10 m kabel INT10 24 V, intenzivní provoz INT Key Automation Domov Křídlové brány

19 STANDARDNÍ INSTALACE PRO KŘÍDLOVÉ BRÁNY 1 Sloupek s fotobuňkou 2 Převodový pohon 3 Detekční fotobuňka 4 Výstražný maják 5 Klíčový spínač 6 Bezdrátový dálkový ovladač 19

20 NEW RAY ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 4 m, 24 Vdc PLUS Světelné těleso složené z LED diod zabudovaných do přední části pohonu, aby bezpečným způsobem nasvítilo průjezd branou v celé šířce. Současně toto osvětlení pozvedá estetický dojem, kterým brána působí. Použité materiály jsou z technologického hlediska moderní a jsou odolné vůči působení povětrnostních vlivů. Plasty jsou odolné vůči UV záření. Mechanická část zařízení je velmi tichá a robustní skořepina je vyrobená z hliníku litého pod tlakem, její povrch je ošetřený práškovým lakem. Přední a zadní držáky jsou v jedné rovině, kvůli zjednodušení instalace pohonu. Ruční odblokování lze provádět i s využitím dálkového ovladače Sub. Je snadno proveditelné a ovladač je vždy po ruce. Zabudovaná vložka se světelným tělesem složeným z LED diod Držáky v jedné rovině Ruční odblokování pomocí dálkového ovladače Elegantní design bez viditelných šroubů 20 Key Automation Domov Křídlové brány

21 MODELY KÓD POPIS Ě KS. NA PALETĚ RAY2524 Pro křídlové brány s maximální délkou křídla do 2,5 m a hmotností do 250 kg, 24 Vdc motor (1 ks.) 25 RAY4024 Pro křídlové brány s maximální délkou křídla do 4 m a hmotností do 300 kg, 24 Vdc motor (1 ks.) 25 RAY4024E Pro křídlové brány s maximální délkou křídla do 4 m a hmotností do 300 kg, 24 Vdc motor s enkodérem (1k ks.) 25 RAY40 Pro křídlové brány s maximální délkou křídla do 4 m a hmotností do 300 kg, 230 Vac motor (1 ks.) 25 TECHNICKÉ PARAMETRY RAY2524 RAY4024 RAY4024E RAY40 MECHANICKÉ PARAMETRY rychlost cm/s 2,6 1,5 1,5 1,6 tlačná síla N provozní zatížení % doba otevírání 90 sek. regulovatelná regulovatelná regulovatelná 25 ELEKTRICKÉ PARAMETRY řídicí jednotka 14AB 14AB2 14AB2 CT202 napájení Vac (Vdc) (24) (24) (24) 230 proudový odběr motoru A 3, ,2 příkon W kondenzátor µf tepelná ochrana C zabudované světlo si si si - OSTATNÍ PARAMETRY stupeň krytí IP rozměry (L - P - H) mm hmotnost kg ks provozní teploty C maximální hmotnost dveří Kg PŘÍSLUŠENSTVÍ Max. hmotnost křídla (kg) MEZNÍ HODNOTY POUŽITÍ RAY2524 RAY4024 / RAY40 2 2,5 3 3,5 4 Max. délka křídla (m) Hodnoty uvedené v grafu se můžou do značné míry snížit kvůli tvaru a výšce brány anebo pokud v místě instalace fouká silný vítr. Ve větrných oblastech používejte raději modely napájené 230 Vac ADFB Pár předních instalačních regulovatelných držáků (pouze RAY2524) ADRB Pár zadních instlačních regulovatelných držáků (pouze RAY2524) FCRAY Pár mechanických koncových spínačů v zavřené pozici ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) KITFIXBATT Kit pro připevnění 24 V baterie 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) KS. 2 KS. 2 KS. 2 KS. 2 KS. 2 KS. 2 KS. 2 KC Vložka odblokovacího mechanismu s klíčem EXRB Zadní prodlužka pro otevírání směrem ven TS Výstražná tabulka KS. 1 KS. 1 KS. 1 21

22 NEW RAY KIT PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 4 m, 24 Vdc A 230 Vac RAY2524 (2 ks) RAY4024 (2 ks) RAY40 (2 ks) PLUS Seřízení rychlosti pohybu a zpomalení Mechanické komponenty chráněné před povětrnostními vlivy Mechanický koncový spínač v otevřené pozici kvůli zajištění bezproblémového chodu brány Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu Zabudovaný světelný systém Night Light System (varianta 24 Vdc) Jediná řídicí jednotka 14A (varianta 24 Vdc) RAY KIT 24 Vdc KÓD POPIS KRAY2524ER Kit pro automatizaci křídlových bran s maximální délkou křídla do 2,5 m, 24 Vdc motor, řídicí jednotka se zpomalením rychlosti pohybu a mechanickým koncovým spínačem v otevřené pozici KRAY2524KR Kit pro automatizaci křídlových bran s maximální délkou křídla do 2,5 m, 24 Vdc motor, řídicí jednotka se zpomalením rychlosti pohybu a mechanickým koncovým spínačem v otevřené pozici KRAY4024ER Kit pro automatizaci křídlových bran s maximální délkou křídla do 4 m, 24 Vdc motor, řídicí jednotka se zpomalením rychlosti pohybu a mechanickým koncovým spínačem v otevřené pozici KRAY4024KR Kit pro automatizaci křídlových bran s maximální délkou křídla do 4 m, 24 Vdc motor, řídicí jednotka se zpomalením rychlosti pohybu a mechanickým koncovým spínačem v otevřené pozici KS. NA PALETĚ RAY KIT 230 Vac KÓD POPIS KRAY42ER Kit pro automatizaci křídlových bran s maximální délkou křídla do 4 m, 230 Vac motor, řídicí jednotka řídicí jednotka se zpomalením rychlosti pohybu a mechanickým koncovým spínačem v otevřené pozici KRAY42KR Kit pro automatizaci křídlových bran s maximální délkou křídla do 4 m, 230 Vac motor, řídicí jednotka řídicí jednotka se zpomalením rychlosti pohybu a mechanickým koncovým spínačem v otevřené pozici KS. NA PALETĚ Key Automation Domov Křídlové brány

23 KOMPONENTY KIT 24 Vdc 14A (1 ks) ECLIPSE (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KRAY2524ER 14AB KRAY2524KR 14AB KRAY4024ER 14AB2 KRAY4024KR 14AB2 KOMPONENTY KIT 230 Vac CT202 (1 ks) LUMY-230E (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KRAY42ER KRAY42KR PŘÍSLUŠENSTVÍ ADFB Pár předních instalačních regulovatelných držáků (pouze RAY2524) ADRB Pár zadních instalačních regulovatelných držáků (pouze RAY2524) FCRAY Pár mechanických koncových spínačů v zavřené pozici ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) KITFIXBATT Kit pro připevnění 24 V baterie KS. 2 KS. 2 KS. 2 KS. 1 KS. 1 KS. 2 KS LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) KC Vložka odblokovacího mechanismu s klíčem EXRB Zadní prodlužka pro otevírání směrem ven SEL-M Klíčový spínač, kovový čelní panel, plastová krabička SEL-EU Klíčový spínač s evropskou vložkou, kovový čelní panel a krabička KS. 1 KS. 1 KS. 1 KS. 1 KS 1 TS Výstražná tabulka 23

24 STAR 200 ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 2 m, 24 Vdc PLUS Nový model bez enkodéru Regulace rychlosti pohybu a zpomalení Mechanické komponenty chráněné před povětrnostními vlivy Dodávaný i v kitu Kompatibilní s novou řídicí jednotkou 24 Vdc 14A, technické parametry viz str. 120 Kovový stojan Robustní převodový mechanismus Nový model bez enkodéru Kovový odblokovací mechanismus 24 Key Automation Domov Křídlové brány

25 MODELY KÓD STAR2024 POPIS STAR2024 Pro křídlové brány s maximální délkou křídla do 2 m, pár samosvorných 24 Vdc motorů bez enkodéru (2 ks., pravý a levý) KS. NA PALETĚ 21 TECHNICKÉ PARAMETRY STAR2024 MECHANICKÉ PARAMETRY rychlost cm/s 20 tlačná síla N 1400 provozní zatížení % 80 doba otevírání 90 sek. regulovatelná ELEKTRICKÉ PARAMETRY řídicí jednotka 14AB napájení Vac (Vdc) (24) proudový odběr motoru A 3,5 příkon W 85 OSTATNÍ PARAMETRY stupeň krytí IP 54 rozměry (L - P - H) mm hmotnost kg ks. 3 provozní teploty C maximální hmotnost dveří Kg 400 Max. hmotnost křídla (kg) MEZNÍ HODNOTY POUŽITÍ Max. délka křídla (m) Hodnoty uvedené v grafu se můžou do značné míry snížit kvůli tvaru a výšce brány anebo pokud v místě instalace fouká silný vítr. Ve větrných oblastech používejte raději modely napájené 230 Vac. PŘÍSLUŠENSTVÍ ADFB Pár předních instalačních regulovatelných držáků (pouze RAY2524) ADRB Pár zadních instalačních regulovatelných držáků (pouze RAY2524) ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) KITFIXBATT Kit pro připevnění 24 V baterie TS Výstražná tabulka KS. 2 KS. 2 KS. 1 KS. 1 KS. 2 KS. 1 25

26 STAR KIT PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 2 m, 24 Vdc STAR2024 (2 ks) PLUS Seřízení rychlosti pohybu a zpomalení Mechanické komponenty chráněné před povětrnostními vlivy Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu star kit KÓD Kstar2024KR POPIS Kit pro automatizaci křídlových bran s maximální délkou křídla do 2 m, 24 Vdc motor, řídicí jednotka se zpomalením rychlosti pohybu KS. NA PALETĚ Key Automation Domov Křídlové brány

27 KOMPONENTY KIT 14AB (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44R ( 2 ks) TS ( 1 ks) KSTAR2024KR PŘÍSLUŠENSTVÍ ADFB Pár předních instalačních regulovatelných držáků (pouze RAY2524) ADRB Pár zadních instalačních regulovatelných držáků (pouze RAY2524) ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) KITFIXBATT Kit pro připevnění 24 V baterie SEL-M Klíčový spínač, kovový čelní panel, plastová krabička KS. 2 KS. 2 KS. 1 KS. 1 KS. 2 KS. 1 KS. 1 SEL-EU Klíčový spínač s vložkou, kovový čelní panel a krabička ECLIPSE Výstražný maják s LED diodami a s funkcí večerního osvětlení LUMY-24 Signalizační výstražný maják TS Výstražná tabulka KS. 1 KS. 1 KS. 1 27

28 NEW RÉVO ELEKTROMECHANICKÝ PŘEVODOVÝ POHON S KLOUBOVÝM RAMENEM PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 2,3 m, 24 Vdc PLUS RÉVO světelné těleso s převodovým pohonem s kloubovým ramenem je navržený a vyrobený pro automatizaci křídlových bran, především je vhodný pro brány s křídly vyrobenými ze dřeva nebo PVC. Je ideální pro štíhlé sloupky nebo pro sloupky malých rozměrů. Má kompaktní tvary a při provozu je tichý. Je vyrobený z robustní skořepiny z hliníku litého pod tlakem, jejíž povrch je odolný vůči UV záření. Kloubové rameno umožňuje instalaci pohonu RÉVO i v komplikovaných podmínkách, jako je například větší vzdálenost mezi křídlem brány a sloupkem, nebo instalace na velmi štíhlé sloupky (10x10 cm). Vyrábí se dvou provedeních buď s kloubovým ramenem nebo s kluzným mechanismem pro brány pro pěší. Odblokovací systém je jednoduchý a jeho ovládání je intuitivní. Samotné odblokování je možné provádět i pomocí dálkového ovladače Sub. Odblokování zvenku je možné objednat jako volitelné příslušenství. Instalace převodového pohonu je zjednodušena díky předním a zadním držákům, které jsou umístěné v jedné rovině. Záložní baterie (volitelné příslušenství) je zabudovaná přímo do pohonu. Seřízení se provádí s využitím dvojitého mechanického koncového spínače, který je zabudovaný do pohonu. Elegantní design bez viditelných šroubů Šířka 12 cm Ruční odblokování s využitím dálkového ovladače Sub Hliníkové rameno s ocelovým čepem 28 Key Automation Domov Křídlové brány

29 MODELY KÓD POPIS KS. NA PALETĚ revo2024 Pro křídlové brány s maximální délkou křídla do 2,3 m nebo hmotností do 250 kg, 24 Vdc motor (1 ks.) 16 revo2024s Pro křídlové brány s maximální délkou křídla do 2,3 m nebo hmotností do 250 kg, Bez řídicí jednotky (1 ks.) 16 TECHNICKÉ PARAMETRY REVO2024 REVO2024S MECHANICKÉ PARAMETRY kroutící moment Nm provozní zatížení % doba otevírání 90 sek. regulovatelná regulovatelná ELEKTRICKÉ PARAMETRY řídicí jednotka 14A - napájení Vac (Vdc) 230 (24) (24) proudový odběr motoru A 0,6 3 příkon W zabudované osvětlení si si OSTATNÍ PARAMETRY stupeň krytí IP rozměry (L - P - H) mm hmotnost kg ks. 10,5 8 provozní teploty C maximální hmotnost dveří Kg Max. hmotnost křídla (kg) D MEZNÍ HODNOTY POUŽITÍ ,7 1,8 1,9 2 2,1 2,2 2,3 Max. délka křídla (m) Hodnoty uvedené v grafu se můžou do značné míry snížit kvůli tvaru a výšce brány anebo pokud v místě instalace fouká silný vítr. Ve větrných oblastech používejte raději modely napájené 230 Vac a C A min C max D min PŘÍSLUŠENSTVÍ ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) KC Vložka odblokovacího mechanismu s klíčem REV1 Příslušenství pro otevírání s kluzným mechanismem REV2 Příslušenství k bráně pro pěší KS. 1 KS. 1 KS. 2 KS. 1 KS. 1 KS. 1 KS. 1 REV3 Odblokování zvenku s ocelovým lankem BMET Kovový box venkovní pro odblokovací mechanismus TS Výstražná tabulka KS. 1 KS. 1 29

30 NEW RÉVO KIT PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 2,3 m, 24 Vdc REVO2024 (2 ks) PLUS Regulace rychlosti pohybu a zpomalení Mechanické komponenty chráněné před povětrnostními vlivy Mechanické koncové spínače v otevřené a zavřené pozici, aby byl zaručen bezproblémový chod brány. Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu Zabudovaný světelný systém Night Light System Jediná řídicí jednotka 14A révo kit KÓD KrevO2024er KrevO2024Kr POPIS Kit pro automatizaci křídlových bran s maximální délkou křídla do 2,3 m, 24 Vdc motor s kloubovým ramenem, řídicí jednotka 14A a mechanické koncové spínače v otevřené a zavřené pozici KREVO2024KR Kit pro automatizaci křídlových bran s maximální délkou křídla do 2,3 m, 24 Vdc motor s kloubovým ramenem, řídicí jednotka 14A a mechanické koncové spínače v otevřené a zavřené pozici KS. NA PALETĚ Key Automation Domov Křídlové brány

31 KOMPONENTY KIT 14A (1 ks) ECLIPSE (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KREVO2024ER KREVO2024KR PŘÍSLUŠENSTVÍ ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) KC Vložka odblokovacího mechanismu s klíčem REV1 Příslušenství pro otevírání s kluzným mechanismem REV2 Příslušenství k bráně pro pěší KS. 1 KS. 1 KS. 2 KS. 1 KS. 1 KS. 1 KS. 1 REV3 Odblokování zvenku s ocelovým lankem BMET Kovový box venkovní pro odblokovací mechanismus SEL-M Klíčový spínač, kovový čelní panel, plastová krabička SEL-EU Klíčový spínač s vložkou, kovový čelní panel a krabička KS. 1 KS. 1 KS. 1 KS. 1 TS Výstražná tabulka 31

32 MEWA ELEKTROMECHANICKÝ PŘEVODOVÝ POHON S KLOUBOVÝM RAMENEM PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 4 m, 24 Vdc A 230 Vac PLUS S enkodérem (verze 24 Vdc) a možností regulovat rychlost pohybu a zpomalení Maximální bezpečnost při detekci překážek Odblokování i z venku usnadňuje ruční ovládání brány Zpomalování rychlosti pohybu snižuje opotřebení mechanických komponentů výrobku Kompatibilní s novou řídicí jednotkou 24 Vdc 14A, technické parametry viz str. 120 Kompatibilní s novou řídicí jednotkou 230 Vac CT202, technické parametry viz str. 123 Odblokování zvenku pomocí ocelového lanka Robustní ramena zaručují otevírání brány ve velkém rozsahu Koncový spínač s velmi přesnou regulací Silný motor s kovovým ozubenými převody 32 Key Automation Domov Křídlové brány

33 MODELY KÓD SN-50 POPIS Pro křídlové brány s maximální délkou křídla do 4 m, 230 Vac motor, elektrické koncové spínače v otevřené a zavřené pozici (1 ks.) SN Pro křídlové brány s maximální délkou křídla do 4 m, 24 Vdc motor s enkodérem (1 ks.) 36 KS. NA PALETĚ 36 TECHNICKÉ PARAMETRY SN-50 SN MECHANICKÉ PARAMETRY kroutící moment Nm provozní zatížení % doba otevírání 90 sek. 18 regulovatelná ELEKTRICKÉ PARAMETRY řídicí jednotka CT202 14AB2 napájení Vac (Vdc) 230 (24) proudový odběr motoru A 1,5 5 příkon W kondenzátor µf 12 - tepelná ochrana C OSTATNÍ PARAMETRY stupeň krytí IP rozměry (L - P - H) mm hmotnost kg ks ,8 provozní teploty C maximální hmotnost dveří Kg D C Max. hmotnost křídla (kg) MEZNÍ HODNOTY POUŽITÍ SN SN50-24 / SN ,5 3 4 Max. délka křídla (m) Hodnoty uvedené v grafu se můžou do značné míry snížit kvůli tvaru a výšce brány anebo pokud v místě instalace fouká silný vítr. Ve větrných oblastech používejte raději modely napájené 230 Vac. a A min C max D min PŘÍSLUŠENSTVÍ ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) KITFIXBATT Kit pro připevnění 24 V baterie BMET Kovový box venkovní pro odblokovací mechanismus SBLEXT Ocelové lanko pro odblokování zvenku KS. 1 KS. 1 KS. 2 KS. 1 KS. 1 KS. 1 TS Výstražná tabulka 33

34 MEWA KIT PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 4 m, 230 Vac SN-50 (2 ks) PLUS Regulace rychlosti pohybu a zpomalení Mechanické komponenty chráněné před povětrnostními vlivy Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu MEWA kit KÓD KSN52ER KSN52KR POPIS Kit pro automatizaci křídlových bran s maximální délkou křídla do 4 m, 230 Vac motor s kloubovým ramenem, řídicí jednotka s funkcí zpomalení rychlosti pohybu Kit pro automatizaci křídlových bran s maximální délkou křídla do 4 m, 230 Vac motor s kloubovým ramenem, řídicí jednotka s funkcí zpomalení rychlosti pohybu KS. NA PALETĚ Key Automation Domov Křídlové brány

35 KOMPONENTY KIT CT202 (1 ks) LUMY-230E (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KSN52ER KSN52KR PŘÍSLUŠENSTVÍ ELS-C Elektrický zámek 12 V horizontální BMET Kovový box venkovní pro odblokovací mechanismus SBLEXT Ocelové lanko pro odblokování zvenku SEL-M Klíčový spínač, kovový čelní panel, plastová krabička SEL-EU Klíčový spínač s evropskou vložkou, kovový čelní panel a krabička TS Výstražná tabulka KS. 1 KS. 1 KS. 1 KS 1 KS. 1 KS. 1 35

36 NEW UNDER PODZEMNÍ ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 3 m, 24 Vdc A 230 Vac PLUS Nový základový box CF2 Koncové spínače v otevřené a zavřené pozici součástí standardního balení Regulace rychlosti pohybu a zpomalení 24 Vdc model s enkodérem Možnost volby standardního kabelu nebo kabelu dlouhého 10 m (pro 230 Vac) Kompatibilní s novou řídicí jednotkou 24 Vdc 14A, technické parametry viz str. 120 Kompatibilní s novou řídicí jednotkou 230 Vac CT202, technické parametry viz str. 123 Koncové spínače s velmi přesnou regulací Kovové ozubené převody Motor se snadnou údržbou díky dvěma maznícím, jedné přímo na boxu a druhé u převodového motoru Odblokování jak zevnitř, tak i zvenku prováděné pákou, lehce ovladatelnou jednou rukou 36 Key Automation Domov Křídlové brány

37 MODELY KÓD POPIS KS. NA PALETĚ INT Pro křídlové brány s maximální délkou křídla do 3 m, 230 Vac motor s koncovým spínačem v otevřené a zavřené pozici. Délka kabelu 1,5 m (1 ks.) 36 INT10 Pro křídlové brány s maximální délkou křídla do 3 m, 230 Vac motor s koncovým spínačem v otevřené a zavřené pozici. Délka kabelu 10 m (1 ks.) 36 INT-24 Pro křídlové brány s maximální délkou křídla do 3 m, 24 Vdc motor s enkodérem a s koncovým spínačem v otevřené a zavřené pozici (1 ks.) 36 cf2 Základový box s kataforézní povrchovou úpravou, včetně spojovacích profilů a mechanického čepu (1 ks.) 30 ci2 Základový box z nerezu, včetně spojovacích profilů a mechanického čepu (1 ks.) 36 cf2sb Základový box s kataforézní povrchovou úpravou a s pozinkovaným horním krytem, bez odblokovací páky (1 ks.) 36 TECHNICKÉ PARAMETRY INT INT10 INT-24 MECHANICKÉ PARAMETRY kroutící moment Nm provozní zatížení % doba otevírání 90 sek regulovatelná ELEKTRICKÉ PARAMETRY řídicí jednotka CT202 CT202 14AB2 napájení Vac (Vdc) (24) proudový odběr motoru A příkon W kondenzátor µf tepelná ochrana C OSTATNÍ PARAMETRY stupeň krytí IP rozměry (L - P - H) mm hmotnost kg ks ,8 provozní teploty C maximální hmotnost dveří Kg Max. hmotnost křídla (kg) MEZNÍ HODNOTY POUŽITÍ ,5 Max. délka křídla (m) Hodnoty uvedené v grafu se můžou do značné míry snížit kvůli tvaru a výšce brány anebo pokud v místě instalace fouká silný vítr. Ve větrných oblastech používejte raději modely napájené 230 Vac. 3 PŘÍSLUŠENSTVÍ ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) KITFIXBATT Kit pro připevnění 24 V baterie SBLINT Odblokovací páka s klíčem AP110 Kit pro otevírání pod úhlem větším než 110 pro křídla o délce L= CHSB Odblokovací klíč TS Výstražná tabulka KS. 1 KS. 1 KS. 1 KS. 1 KS. 1 KS. 1 KS. 1 37

38 NEW UNDER KIT PRO KŘÍDLOVÉ BRÁNY S KŘÍDLY DLOUHÝMI DO 3 m, 24 Vdc A 230 Vac INT (1 ks) PLUS S enkodérem (model 24 Vdc) Regulace rychlosti pohybu a zpomalení Mechanické komponenty chráněné před povětrnostními vlivy Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu int kit 24 Vdc KÓD KINT3024ER KINT3024KR POPIS Kit s podzemním pohonem pro automatizaci křídlových bran s maximální délkou křídla do 3 m, 24 Vdc motor, řídicí jednotka s funkcí zpomalení rychlosti pohybu KINT3024KR Kit s podzemním pohonem pro automatizaci křídlových bran s maximální délkou křídla do 3 m, 24 Vdc motor, řídicí jednotka s funkcí zpomalení rychlosti pohybu KS. NA PALETĚ 9 9 int kit 230 Vac kód Popis KINT2ER Kit s podzemním pohonem pro automatizaci křídlových bran s maximální délkou křídla do 3 m, 230 Vac motor, řídicí jednotka s funkcí zpomalení rychlosti pohybu KINT2KR Kit s podzemním pohonem pro automatizaci křídlových bran s maximální délkou křídla do 3 m, 230 Vac motor, řídicí jednotka s funkcí zpomalení rychlosti pohybu KS. NA PALETĚ Key Automation Domov Křídlové brány

39 KOMPONENTY KIT 24 Vdc 14AB2 (1 ks) ECLIPSE (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KINT3024ER KINT3024KR KOMPONENTY KIT 230 Vac CT202 (1 ks) LUMY-230E (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KINT2ER KINT2KR PŘÍSLUŠENSTVÍ ELS-C Elektrický zámek 12 V horizontální KBP Kit baterie a nabíječka (pro 14A) KITFIXBATT Kit pro připevnění 24 V baterie SBLINT Odblokovací páka s klíčem AP110 Kit pro otevírání pod úhlem větším než 110 pro křídla o délce L= CHSB Odblokovací klíč KS. 1 KS. 1 KS. 1 KS. 1 KS. 1 KS. 1 KS. 1 SEL-M Klíčový spínač, kovový čelní panel, plastová krabička SEL-EU Klíčový spínač s evropskou vložkou, kovový čelní panel a krabička TS Výstražná tabulka KS. 1 KS. 1 39

40 PRŮVODCE PŘI VÝBĚRU POHONU SYSTÉMY PRO POSUVNÉ BRÁNY SUN50 PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 500 kg 24 V, intenzivní provoz, do 400 kg SUN V, běžný provoz SUN50 SUN80 PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 800 kg 24 V, intenzivní provoz, do 700 kg SUN V, běžný provoz SUN80 SUN120 PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 1200 kg 24 V, intenzivní provoz, do 1100 kg SUN V, běžný provoz SUN120 TURBO 30 PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 300 kg 24 V, intenzivní provoz SC-30CSM TURBO 50/80 PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNY O HMOTNOSTI OD 500 kg DO 800 kg 230 V, běžný provoz, do 500 kg SC V, běžný provoz, do 800 kg SC82 40 Key Automation Domov Posuvné brány

41 STANDARDNÍ INSTALACE PRO POSUVNÉ BRÁNY 1 Sloupek s fotobuňkou 2 Převodový pohon 3 Detekční fotobuňka 4 Výstražný maják 5 Klíčový spínač 6 Bezdrátový dálkový ovladač 41

42 NEW SUN50 ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PER POSUVNÉ BRÁNY O HMOTNOSTI DO 400 kg VERZE 24 Vdc A DO 500 kg VERZE 230 Vac PLUS Stejně tak jako celá řada Night Light System, je pohon SUN vybavený velmi tichou mechanikou, čehož bylo dosaženo díky pečlivé projekční činnosti a použití moderních materiálů. Konstrukci pohonu tvoří pevná základna z hliníku a symetrický kryt se zakulaceným tvarem, který umožňuje nasměrování světelného paprsku, vydávaného LED diodami systému Night Light System, k bráně a průjezdu. Odblokovací systém je ergonomický, je účinný a snadno přís-tupný. Záložní baterie (volitelné příslušenství) je zabudovaná přímo do pohonu. Ruční odblokování s pákou Zabudovaná vložka se světelným tělesem Robustní převody Elegantní design bez viditelných šroubových spojů 42 Key Automation Domov Posuvné brány

43 MODELY kód SUN4024 SUN50 popis Pro posuvné brány o hmotnosti do 400 Kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalení rychlosti a elektrickými koncovými spínači (1 ks.) Pro posuvné brány o hmotnosti do 500 Kg, 230 Vac motor, řídicí jednotka s funkcí zpomalení rychlosti a elektrickými koncovými spínači (1 ks.) KS. NA PALETĚ TECHNICKÉ PARAMETRY SUN4024 SUN50 MECHANICKÉ PARAMETRY rychlost * cm/s kroutící moment Nm provozní zatížení % ELEKTRICKÉ PARAMETRY řídicí jednotka 14A CT102 napájení Vac (Vdc) 230 (24) 230 proudový odběr motoru A 1,1 1,3 příkon W kondenzátor µf - 12,5 tepelná ochrana C zabudované světlo si - OSTATNÍ PARAMETRY stupeň krytí IP rozměry (L - P - H) mm hmotnost kg provozní teploty C maximální hmotnost brány Kg * Hodnota se mění podle hmotnosti brány PŘÍSLUŠENSTVÍ CREM-P Hřeben M4 z nylonu L=1000 mm do 800 kg CREM-8 Hřeben M4 zinkovaný 30x8 mm L=1000 mm KBP Kit baterie a nabíječka (pro 14A) 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) KS. 1 KS. 1 KS. 1 KS. 2 KS. 1 TS Výstražná tabulka 43

44 NEW SUN50 KIT PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 400 kg VERZE 24 Vdc A DO 500 kg VERZE 230 Vac SUN4024 (1 ks) SUN50 (1 ks) PLUS Zpomalování rychlosti pohybu během otevírání a zavírání, které snižuje opotřebení brány Vhodný pro intenzivní provoz (model 24 Vdc) Řídicí jednotka 14A (model 24 Vdc) Řídicí jednotka CT102 (model 230 Vac) Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu Zabudovaný světelný systém Night Light System (model 24 Vdc) sun kit 24 Vdc KÓd Ksun4024ER Ksun4024KR POPIS Kit pro automatizaci posuvné brány o hmotnosti do 400 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače Kit pro automatizaci posuvné brány o hmotnosti do 400 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače KS. NA PALETĚ sun kit 230 Vac KÓd KSUN52ER KSUN52KR POPIS Kit pro automatizaci posuvné brány o hmotnosti do 500 kg, 230 Vac motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače Kit pro automatizaci posuvné brány o hmotnosti do 500 kg, 230 Vac motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače KS. NA PALETĚ Key Automation Domov Posuvné brány

45 KOMPONENTY KIT 24 Vdc ECLIPSE (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KSUN4024ER KSUN4024KR KOMPONENTY KIT 230 Vac LUMY-230E (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KSUN52ER KSUN52KR PŘÍSLUŠENSTVÍ CREM-P Hřeben M4 z nylonu L=1000 mm do 800 kg CREM-8 Hřeben M4 zinkovaný 30x8 mm L=1000 mm KBP Kit baterie a nabíječka (pro 14A) 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) SEL-M Klíčový spínač, kovový čelní panel, plastová krabička SEL-EU Klíčový spínač s evropskou vložkou, kovový čelní panel a krabička KS. 1 KS. 1 KS. 1 KS. 2 KS. 1 KS. 1 KS. 1 TS Výstražná tabulka 45

46 NEW SUN80 ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNYO HMOTNOSTI DO 700 kg VERZE 24 Vdc A DO 800 kg VERZE 230 Vac PLUS Stejně tak jako celá řada Night Light System, je pohon SUN vybavený velmi tichou mechanikou, čehož bylo dosaženo díky pečlivé projekční činnosti a použití moderních materiálů. Konstrukci pohonu tvoří pevná základna z hliníku a symetrický kryt se zakulaceným tvarem, který umožňuje nasměrování světelného paprsku, vydávaného LED diodami systému Night Light System, k bráně a průjezdu. Odblokovací systém je ergonomický, účinný a snadno přístupný. Záložní baterie (volitelné příslušenství) je zabudovaná přímo do pohonu. Ruční odblokování s dálkovým ovladačem Zabudovaná vložka se světelným tělesem Robustní převody Elegantní design bez viditelných šroubových spojů 46 Key Automation Domov Posuvné brány

47 MODELY kód SUN7024 SUN80 Popis Pro posuvné brány o hmotnosti do 700 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalení rychlosti a elektrickými koncovými spínači (1 ks.) Pro posuvné brányo hmotnosti do 800 kg, 230 Vac motor, řídicí jednotka s funkcí zpomalení rychlosti a elektrickými koncovými spínači (1 ks.) KS. NA PALETĚ TECHNICKÉ PARAMETRY SUN7024 SUN80 MECHANICKÉ PARAMETRY rychlost * cm/s kroutící moment Nm provozní zatížení % ELEKTRICKÉ PARAMETRY řídicí jednotka 14A CT102 napájení Vac (Vdc) 230 (24) 230 proudový odběr motoru A 2,5 1,9 příkon W kondenzátor µf - 16 tepelná ochrana C zabudované světlo si - OSTATNÍ PARAMETRY stupeň krytí IP rozměry (L - P - H) mm hmotnost kg 12,5 13 provozní teploty C maximální hmotnost brány Kg * Hodnota se mění podle hmotnosti brány PŘÍSLUŠENSTVÍ CREM-P Hřeben M4 z nylonu L=1000 mm do 800 kg CREM-8 Hřeben M4 zinkovaný 30x8 mm L=1000 mm CREM-12 Hřeben M4 zinkovaný 30x12 mm L=1000 mm KBP Kit baterie a nabíječka (pro 14A) 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) KS. 1 KS. 1 KS. 1 KS. 1 KS. 2 KS. 1 TS Výstražná tabulka 47

48 NEW SUN80 KIT PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 700 kg VERZE 24 Vdc A DO 800 kg VERZE 230 Vac SUN7024 (1 ks) SUN80 (1 ks) PLUS Zpomalování rychlosti pohybu během otevírání a zavírání, které snižuje opotřebení brány Vhodný pro intenzivní provoz (model 24 Vdc) Řídicí jednotka 14A (model 24 Vdc) Řídicí jednotka CT102 (model 230 Vac) Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu Zabudovaný světelný systém Night Light System (model 24 Vdc) sun kit 24 Vdc kód Ksun7024ER Ksun7024KR POPIS Kit pro automatizaci posuvné brány o hmotnosti do 700 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalování rychlosti, enkodér a elektrické koncové spínače Kit pro automatizaci posuvné brány o hmotnosti do 700 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalování rychlosti, enkodér a elektrické koncové spínače KS. NA PALETĚ sun kit 230 Vac kód KSUN82ER KSUN82KR POPIS Kit pro automatizaci posuvné brány o hmotnosti do 800 kg, 230 Vac motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače Kit pro automatizaci posuvné brány o hmotnosti do 800 kg, 230 Vac motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače KS. NA PALETĚ Key Automation Domov Posuvné brány

49 KOMPONENTY KIT 24 Vdc ECLIPSE (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KSUN7024ER KSUN7024KR KOMPONENTY KIT 230 Vac LUMY-230E (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KSUN82ER KSUN82KR PŘÍSLUŠENSTVÍ CREM-P Hřeben M4 z nylonu L=1000 mm do 800 kg CREM-8 Hřeben M4 zinkovaný 30x8 mm L=1000 mm CREM-12 Hřeben M4 zinkovaný 30x12 mm L=1000 mm KBP Kit baterie a nabíječka (pro 14A) 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) SEL-M Klíčový spínač, kovový čelní panel, plastová krabička KS. 1 KS. 1 KS. 1 KS. 1 KS. 2 KS. 1 KS. 1 SEL-EU Klíčový spínač s evropskou vložkou, kovový čelní panel a krabička TS Výstražná tabulka KS. 1 49

50 NEW SUN120 ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 1100 kg VERZE 24 Vdc A DO 1200 kg VERZE 230 Vac PLUS Stejně tak jako celá řada Night Light System, je pohon SUN vybavený velmi tichou mechanikou, čehož bylo dosaženo díky pečlivé projekční činnosti a použití moderních materiálů. Konstrukci pohonu tvoří pevná základna z hliníku a symetrický kryt se zakulaceným tvarem, který umožňuje nasměrování světelného paprsku, vydávaného LED diodami systému Night Light System, k bráně a průjezdu. Odblokovací systém je ergonomický, je účinný a snadno přístupný. Záložní baterie (volitelné příslušenství) je zabudovaná přímo do pohonu. Ruční odblokování s dálkovým ovladačem Zabudovaná vložka se světelným tělesem Robustní převody Elegantní design bez viditelných šroubových spojů 50 Key Automation Domov Posuvné brány

51 MODELY kód SUN11024 SUN120 popis Pro posuvné brány o hmotnosti do 1100 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalení rychlosti a elektrickými koncovými spínači (1 ks.) Pro posuvné brány o hmotnosti do 1100 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalení rychlosti a elektrickými koncovými spínači (1 ks.) KS. NA PALETĚ TECHNICKÉ PARAMETRY SUN11024 SUN120 MECHANICKÉ PARAMETRY rychlost * cm/s kroutící moment Nm provozní zatížení % ELEKTRICKÉ PARAMETRY řídicí jednotka 14A CT102 napájení Vac (Vdc) 230 (24) 230 proudový odběr motoru A 2,3 2,6 příkon W kondenzátor µf - 20 tepelná ochrana C zabudované světlo si - OSTATNÍ PARAMETRY stupeň krytí IP rozměry (L - P - H) mm hmotnost kg provozní teploty C maximální hmotnost brány Kg * Hodnota se mění podle hmotnosti brány PŘÍSLUŠENSTVÍ CREM-8 Hřeben M4 zinkovaný 30x8 mm L=1000 mm CREM-12 Hřeben M4 zinkovaný 30x12 mm L=1000 mm KBP Kit baterie a nabíječka (pro 14A) 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) KS. 1 KS. 1 KS. 1 KS. 2 KS. 1 TS Výstražná tabulka 51

52 NEW SUN120 KIT PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 1100 kg VERZE 24 Vdc A DO 1200 kg VERZE 230 Vac SUN11024 (1 ks) SUN120 (1ks) PLUS Zpomalování rychlosti pohybu během otevírání a zavírání, které snižuje opotřebení brány Vhodný pro intenzivní provoz (model 24 Vdc) Řídicí jednotka 14A (model 24 Vdc) Řídicí jednotka CT102 (model 230 Vac) Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu Zabudovaný světelný systém Night Light System (model 24 Vdc) sun kit 24 Vdc kód Ksun11024ER Ksun11024KR POPIS Kit pro automatizaci posuvné brány o hmotnosti do 1100 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače Kit pro automatizaci posuvné brány o hmotnosti do 1100 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače KS. NA PALETĚ sun kit 230 Vac kód POPIS Ksun122ER Kit pro automatizaci posuvné brány o hmotnosti do 1200 kg, 230 Vac motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače Ksun122KR KSUN122KR Kit pro automatizaci posuvné brány o hmotnosti do 1200 kg, 230 Vac motor, řídicí jednotka s funkcí zpomalování rychlosti a elektrické koncové spínače KS. NA PALETĚ Key Automation Domov Posuvné brány

53 KOMPONENTY KIT 24 Vdc ECLIPSE (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KSUN11024ER KSUN11024KR KOMPONENTY KIT 230 Vac LUMY-230E (1 ks) RX4X (1 ks) FT32 (1 ks) SUB-44WR (2 ks) SUB-44R (2 ks) TS (1 ks) KSUN122ER KSUN122KR PŘÍSLUŠENSTVÍ CREM-8 Hřeben M4 zinkovaný 30x8 mm L=1000 mm CREM-12 Hřeben M4 zinkovaný 30x12 mm L=1000 mm KBP Kit baterie a nabíječka (pro 14A) 999LED Pár světelných těles s LED diodami, studené bílé světlo (pro 24 Vdc) SEL-M Klíčový spínač, kovový čelní panel, plastová krabička SEL-EU Klíčový spínač s evropskou vložkou, kovový čelní panel a krabička KS. 1 KS. 1 KS. 1 KS. 2 KS. 1 KS. 1 KS. 1 TS Výstražná tabulka 53

54 TURBO 30 ELEKTROMECHANICKÝ PŘEVODOVÝ POHON PRO POSUVNÉ BRÁNYO HMOTNOSTI DO 300 Kg, 24 Vdc PLUS Zpomalování rychlosti pohybu během otevírání a zavírání, které snižuje opotřebení brány Elektronické a mechanické komponenty jsou chráněné před povětrnostními vlivy Ovládací panel je kvůli snadnějšímu přístupu uložený ve vodorovné pozici Zabudovaná montážní deska Záložní baterie (volitelné příslušenství) je zabudovaná přímo do pohonu Vestavná montáž Kompaktní rozměry Magnetické koncové spínače 54 Key Automation Domov Posuvné brány

55 MODELY KÓD SC-30CSM POPIS Pro posuvné brány o hmotnosti do 300 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalení rychlosti a magnetickými koncovými spínači (1 ks.) KS. NA PALETĚ 36 TECHNICKÉ PARAMETRY SC-30CSM MECHANICKÉ PARAMETRY rychlost * cm/s 20 kroutící moment Nm 10 provozní zatížení % 50 ELEKTRICKÉ PARAMETRY řídicí jednotka CT-24M napájení Vac (Vdc) 230 (24) proudový odběr motoru A 1,1 příkon W 250 OSTATNÍ PARAMETRY stupeň krytí IP 54 rozměry (L - P - H) mm ,5-240 hmotnost kg 9 provozní teploty C maximální hmotnost brány Kg 300 * Hodnota se mění podle hmotnosti brány PŘÍSLUŠENSTVÍ BAT-12 Baterie 12 V 1,3 A CABAT-30 Modul pro dobíjení baterie určený pro motory napájené 24 Vdc RXI23X 2 kanálový přijímač zapojený do slotu, pevný nebo plovoucí kód CREM-P Hřeben M4 z nylonu L=1000 mm do 800 kg KS. 1 KS. 1 KS. 1 KS. 1 KS. 1 TS Výstražná tabulka 55

56 TURBO KIT PRO POSUVNÉ BRÁNY O HMOTNOSTI DO 300 kg, 24 Vdc TURBO 30 (1 ks) PLUS Zpomalování rychlosti pohybu během otevírání a zavírání, které snižuje opotřebení brány Ovládací panel je kvůli snadnějšímu přístupu uložený ve vodorovné pozici Vhodný pro intenzivní provoz Nový dálkový ovladač SUB odolný vůči vodě je součástí kitu Zabudovaná montážní deska TURBO kit kód KIT-433KR popis Kit pro automatizaci posuvné brány o hmotnosti do 300 kg, 24 Vdc motor, řídicí jednotka s funkcí zpomalování rychlosti a magnetické koncové spínače KS. NA PALETĚ Key Automation Domov Posuvné brány
