FDOOT241-A9-Ex Kombinovaný hlásič

Transkript

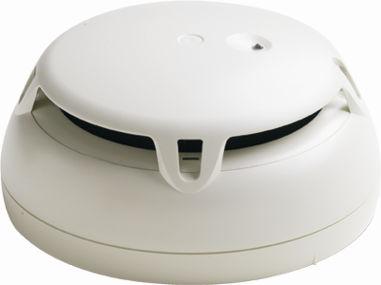

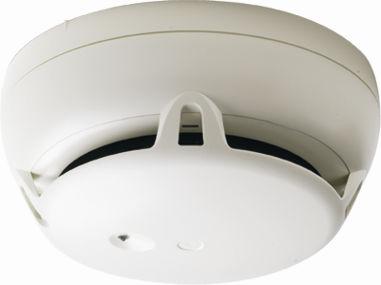

1 FDOOT241-A9-Ex Kombinovaný hlásič ASAtechnology TM Pro prostředí s nebezpečím Sinteso Kolektivní Zpracování signálu pomocí ASAtechnology Hlásič se dvěma protokoly (kolektivní/fdnet-ex) Chování hlásiče řízené průběhem události Včasná a spolehlivá detekce v případě požáru Vysoká úroveň imunity vůči klamným vlivům požáru Systém redundantních senzorů Vhodný pro rychlost proudění vzduchu1 až 20 m/s Díky možnosti programování je připraven pro budoucí změnu požadavků Komunikace prostřednictvím FDnet-Ex (individuální adresace) Automatické přiřazení adresy během zprovozňování

2 Vlastnosti Životní prostředí Ekologické zpracování Recyklovatelné materiály Elektronické a syntetické materiály lze snadno oddělit Ekologické testování hlásiče bez zkušebního plynu Kombinovaný hlásič FDOOT241-A9-Ex, ASA Vlastnosti Odolný vůči vlivům prostředí a rušení jako jsou prach, vlákna, hmyz, vlhkost, extrémní teploty, elektromagnetické rušení, korozivní páry, vibrace, syntetické aerosoly a atypické příznaky požáru Odolný vůči nárazům, ochrana proti sabotáži Zpracování signálu pomocí ASAtechnology (Advanced Signal Analysis) Chování hlásiče podle času a s ohledem na průběh Vysoká imunita vůči silové elektronice Chráněná elektronika, vysoce kvalitní komponenty Sofistikované hlídání senzoru a elektroniky Redundantní, vysoce kvalitní systém senzoru Vestavěný poplachový indikátor (AI) viditelný pod úhlem 360 Funkce Pracuje na základě detekce rozptylu světla dvěma senzory - optický dopředný a zpětný rozptyl Optoelektronická vzorkovací komora brání vnikání rušivého externího světla a optimálně detekuje jak tmavé, tak i světlé částice kouře Dva přídavné teplotní senzory zvyšují imunitu hlásiče na rušivé vlivy a zkvalitňují reakční charakteristiku hlásiče požáru Softwarově lze hlásič nastavit jako kombinovaný hlásič kouře, hlásič kouře nebo hlásič teploty volitelné chování detekce využitím specifických sestav ASA parametrů Více protokolů: kolektivní/gmt (Cerberus/Siemens), SynoLINE300 a FDnet-Ex Využití Pro včasnou detekci požárů s výskytem plamenů pevných a kapalných látek a doutnajících požárů Pro včasnou a spolehlivou detekci požárů v prostředích s výskytem rušení Lze použít buď jako adresovatelný nebo kolektivní Efektivita v místě instalace Hlásič se vyměňuje pomocí přípravku pro výměnu hlásičů FDUD291 bez nutnosti resetovat parametry Hlásič se vyměňuje pomocí přípravku pro výměnu hlásičů FDUD291 do výšky instalace 8 m bez žebříku 2

3 Instalace Instalace v prostředí s nebezpečím Snadná, časově nenáročná a vysoce kvalitní instalace Patice s distančními nožičkami pro povrchovou a skrytou montáž kabelů Patice bez distančních nožiček pro instalaci přímo na strop, pouze pro kabely vedené pod omítkou Extra velké montážní otvory umožňující využití stávajících otvorů po jiných systémech Velký otvor v patici hlásiče pro snadné zavedení kabelů Hlásičovou linku lze připojit bez jakýchkoliv nástrojů; vodič lze jednoduše nacvaknout pouhou rukou Hlásič požáru FDOOT241-A9-Ex je v jiskrově bezpečném provedení kategorie Ex i a je navržen podle požadavků norem IEC a IEC Při realizaci instalací v prostředí s nebezpečím je vždy třeba dodržovat požadavky příslušné národní legislativy. Adresný systém (FDnet/FDnet-Ex) Linkový adaptér (Ex) FDCL221-Ex zajišťuje elektrické oddělení části zařízení v prostoru s nebezpečím od části instalované v běžném prostředí. Oblast bez nebezpečí Oblast s nebezpečím FDnet FDnet-Ex FDnet 1 Linkový adaptér (Ex) FDCL221-Ex 2 Tlačítkový hlásič FDM223-Ex 3 Kombinovaný hlásič požáru FDOOT241-A9-Ex 4 Paralelní poplachový indikátor FDAI92-Ex 5 Paralelní poplachový indikátor FDAI93-Ex 3

4 Kolektivní systém Vstupně/výstupní modul DC1192/FDCIO223 s bezpečnostní bariérou SB3 zajišťuje elektrickou izolaci části zařízení v prostoru s nebezpečím od části instalované v běžném prostředí. Oblast bez nebezpečí Oblast s nebezpečím Vstupně/výstupní modul DC1192 Transpondér FDCIO223 Modul zóny FDCI223 Uzemnění se stejným potenciálem Paralelní poplach. indikátor FDAI92-Ex / FDAI93-Ex Zakonč. element EOL22(Ex) za posledním hlásičem Hlásič teploty DT1101A/02A-Ex Kombinovaný hlásič FDOOT241-A9-Ex Hlásič kouře DO1101A-Ex Bezpečnostní bariéra SB3 Rozměry hlásiče FDOOT241-A9-Ex s paticí FDB221, FDB201 nebo FDB202 pro povrchově vedený kabel do Ø6 mm s paticí FDB222 pro instalaci přímo na strop, pouze pro kabely vedené pod omítkou 4

5 Technická data Rozměry (Ø x H) 100 x 45,7 mm Provozní teplota C Skladovací teplota C Vlhkost vzduchu Komunikační protokol 95 % rel. (přípustná krátkodobá kondenzace vlhkosti) FDnet-Ex nebo kolektivní Ex Barva Bílá, ~RAL 9010 Krytí podle EN Kompatibilita s kolektivním systémem Kompatibilita se systémem FDnet IP43 IP44 se soupravou těsnění FDBZ295 CS11, FC10, XC10 a SIGMASYS FS20, AlgoRex, SIGMASYS Charakteristika Ui 28 V Ii 100 ma Pi 700 mw Li zanedbatelný Ci < 0,2 nf Provozní proud (klidový) µa Paralelní poplachový indikátor Uo 14,2 V Io 480 ma Po 195 mw Lo < 100 µh Co < 38 nf Pouze pro pasivní připojení, paralelní poplachový indikátor se zanedbatelnou indukcí a kapacitou Ex klasifikace IECEx schéma Ex ia IIC T4 Ga, Ta = -35 C +70 C 94/9/EC (ATEX) Ex schválení EC certifikát IECEx Schválení dle EN 54 VdS II 1 G Ex ia IIC T4 Ga, Ta = -35 C +70 C BVS 12 ATEX E 087 X BVS X G

6 Podrobnosti pro objednání Typ Obj. číslo Popis Hmotnost FDOOT241-A9-Ex S54329-F7-A1 Kombinovaný hlásič 0,106 kg Podrobné informace naleznete v následujících dokumentech: Přehled zařízení, dokument č Kompatibilitu systému zkontrolujte v přehledu kompatibility, dokument č Signalizace požáru v prostředí s nebezpečím, dokument č Projektování, montáž, zprovoznění, údržba/servis instalací detekce požáru FS20 a FS720 v prostředí s nebezpečím, dokument č. A6V Bezpečnostní bariéra SB3 montážní pokyny; dokument č Linkový adaptér (Ex) FDCL221-Ex, dokument č. A6V FDOOT241-A9-Ex technický manuál, dokument č. A6V Siemens, s.r.o. Sektor Infrastructure & Cities Divize Siemensova Praha 13 Tel Copyright by Siemens Switzerland Ltd Technical specifications and availability subject to change without notice. Document no. A6V _e_cz_-- FD20 manual Edition Register 8/8
