1 Katedra prostředí staveb a TZB KLIMATIZACE, VĚTRÁNÍ Cvičení pro navazující magisterské studium studijního oboru Prostředí staveb Cvičení č. 8 Zpracoval: Ing. Zdeněk GALDA Nové výukové moduly vznikly za podpory projektu EU a státního rozpočtu ČR: Inovace a modernizace studijního oboru Prostředí staveb Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Číslo projektu: CZ.1.07/2.2.00/ Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 1

2 Požárn rní bezpečnost ve vzduchotechnice, přirozenp irozené odvětr trání,, nucené odvětr trání, materiály, prostupy Cvičen ení č.. 8 Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 2

3 Požár vyhláška MV č. 246/2001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) Vyhláška č. 23/2008 Sb. technických podmínkách požární ochrany staveb nežádoucí hoření, které by způsobilo škody na majetku, životech. Třídy požáru: Třída A požár pevných látek, zejména organického původu. Hasící přístroje vodní, pěnové a práškové Třída B požáry kapalin nebo látek přecházejících do kapalného skupenství (benzín, nafta, laky, parafín, tuky). Hasící přístroje pěnové a práškové Třída C požáry plynů (acetylen, vodík, methan, propan). Hasící přístroje práškové a sněhové Třída D požár lehkých alkalických kovů (Mg a slitiny Al), nutno použití speciálních suchých hasiv (vysoká teplota hoření). Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 3

4 Kouřová odvětraná sekce část požárního úseku, který je od ostatních sekcí oddělen buď kouřovými clonami nebo obvodovými stěnami (musí vést až ke stropu). Kouřová sekce je samostatně ovládaná skupinou kouřových klapek, či ventilátorů. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 4

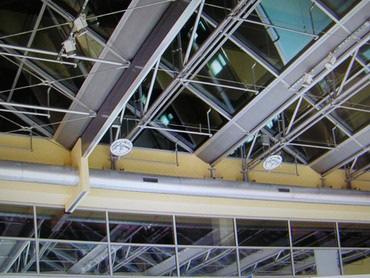

5 Kouřová clona (závěsová stěna) slouží k zabránění šíření kouře do jiných sekcí. Provedena buď jako pevná nebo rolovací. Požární odolnost je požadována min. 15 min. (E15 DP1). Samočinné hasící zařízení slouží k uhašení v počáteční fázi, především sprinklery. Spouštěny přes teplotní čidlo např. na d 68 C nebo 93 C. další možnosti jsou buď plynové či práškové. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 5

6 Samočinné odvětrávací zařízení usměrňuje tok kouře a odvádí teplo z objektu ven. Může být v podobě otvoru ve střeše nebo ve vazbě na elektronickou požární signalizaci (teplotní čidlo). Užívá se jedno nebo dvoukřídlových kouřových klapek. Odvětrávací klapka umístěno do obvodové nebo střešní konstrukce, slouží k odvodu zplodin z požáru. Ovládání může být ruční, pneumatické nebo motorové. Odvětrávací hlavice s uzavíratelnými klapkami a axiálním ventilátorem poháněným elektromotorem Větrací okno ve světlíku Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 6

7 Přirozené odvětrání dochází k němu účinkem tlakových rozdílů způsobených rozdílem měrných tíh vzduchu, vyvolaným rozdílem teplot uvnitř objektu. Efektivní způsob pro odvod tepla a kouře (teplota kouře). Zařízení umístěna v co nejvyšším bodě budovy (střešní konstrukci) Je využíváno požárních klapek. Přiváděný čerstvý vzduch ochlazuje konstrukci objektu (výhodné pro další vznik samovznícení), oddaluje zhroucení objektu (flashover). Větrací žaluzie s přirozeným odvodem spalin a tepla a) ve střeše b) v obvodové stěně Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 7

8 Průduchy na odvod kouře z vícepodlažních objektů: 1 průduch, 2 uzavírací klapka, 3 ochranná deska proti atmosférickým srážkám Při návrhu požárního odvětrání se plocha objektu rozdělí na požární úseky, (část, kterou chceme odvětrat, kouřové sekce). Tyto sekce musí být rozděleny buď kouřovou clonou nebo stěnou, která plní funkci protipožární dělící konstrukce. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 8

9 Rozdělení do kouřových sekcí umožňuje otevření požárních otvorů jen v místě vniku a šíření požáru. To vede k udržení požáru v místě ohniska (výhoda u velkoplošných budov) Schéma přirozeného odvětrání v případě požáru Schéma přirozeného odvětrání v případě požáru při návrhu více kouřových sekcí Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 9

10 Nucené odvětrání všude kde přirozený odvod je nevhodný. Technické prostředky pro odvod kouře jsou závislé na zdroji elektrické energie (nevýhoda). U jednopodlažních budov (střešní ventilátory). U vícepodlažních budov se vedle kombinace požárního odvětrání a běžného vzduchotechnického zařízení využívají požárně izolované šachty. Součástí bývá i VZT potrubí nebo šachty s klapkami pro řízený odvod kouře. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 10

11 Větrání chráněných únikových cest únikové cesty musí umožnit bezpečnou a včasnou evakuaci všech osob z požárem ohroženého objektu a zabezpečit přístup požárních jednotek k požáru. Typy chráněných únikových cest Chráněná úniková cesta typu A Chráněná úniková cesta typu B Chráněná úniková cesta typu C Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 11

12 Materiál a instance VZT potrubí nechráněné VZT potrubí musí být z nehořlavých hmot: V chráněných a částečně chráněných únikových cestách Pokud slouží k odvodu vzduchu teplejšího než 85 C Pokud se v něm mohou usazovat hořlavé látky technologického původu VZT potrubí: Musí být vyrobeno a namontováno tak, by se podobu požadované požární odolnosti nezřítilo Pokud se nachází nad střešním pláštěm schopným šířit požár, musí být z nehořlavých hmot a min 500 mm nad pláštěm. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 12

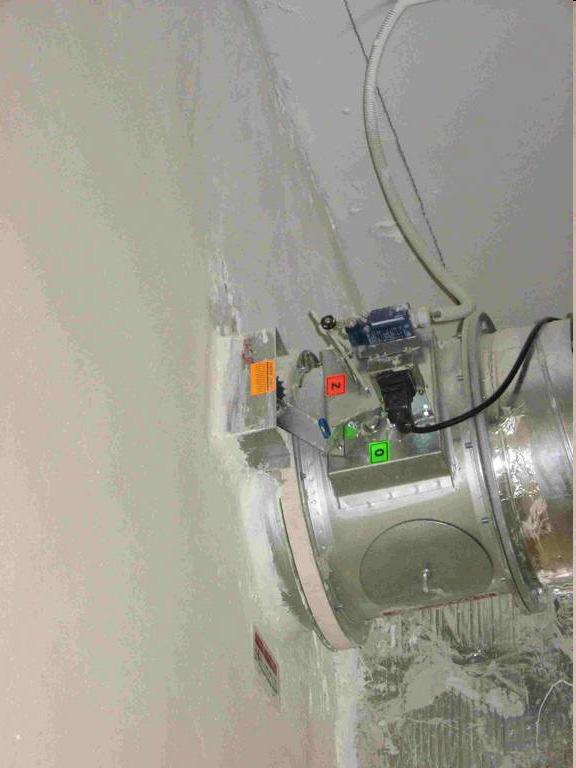

13 Prostupy VZT potrubí dělícími konstrukcemi zabezpečeny požárními klapkami, kromě následujících možností: V případě, že potrubí přechází požárním předělem, má menší průřez než 0,04 m 2 V případě, že potrubí pouze vedlejším požárním úsekem prochází, aniž by do tohoto úseku ústilo, opatřeno izolací (30 min.) Požární izolace příslušné požární odolnosti bývá použita i tehdy, pokud požární klapku není možno osadit do požárního předělu. V případě dotěsňování otvorů kolem požárních klapek musí ucpávka splňovat požární odolnost daného úseku, nejvýše však 60 min. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 13

14 V místě prostupu požárně dělících konstrukcí musí být VZT potrubí z nehořlavých hmot a to do vzdálenosti 500 mm. Do této vzdálenosti nesmí být na potrubí osazeny vyústky. Otvory pro výfuk vzduchu musí být vzdáleny minimálně 1,5 m od: východů z únikových cest na volné prostranství otvorů pro přirozené větrání únikových cest otvorů pro nasávání vzduchu do VZT Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 14

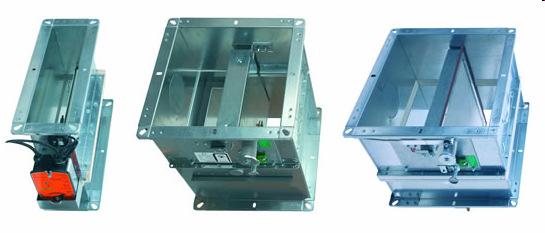

15 Otvory pro sání vzduchu musí být: Vzdáleny vodorovně min. 1,5 m, svisle 3 m od požárně otevřených ploch obvodových stěn Potrubím vedeny alespoň 1 m nad rovinou střešního pláště (pokud je schopen šířit požár) Požární klapky při průchodu požárně dělící konstrukcí musí být potrubí o průřezu větším než 0,04 m 2 opatřeno požární klapkou příslušné požární odolnosti. Při projekci, montáži je nutno zajistit přístup pro obsluhu a kontrolu zařízení požární klapky (revizní otvor). Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 15

16 Požární odolnost chráněného vzduchotechnického potrubí a požárních klapek Stupeň požární bezpečnosti požárního úseku I. II. III. IV. V. VI. VII. Požární odolnost vzduchotechnických zařízení [min] ČSN / Požární bezpečnost staveb nevýrobní objekty ČSN / Požární bezpečnost staveb - výrobní objekty Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 16

17 Použité prameny Chyský, J., Hemzal, K. a kol. Větrání a klimatizace. Česká matice technická, Praha, ISBN Székyová, M., Ferstl, K., Nový, R. Větrání a klimatizace. Jaga Group, s.r.o., Bratislava, ISBN Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 17
