1 Řešení Philips pro venkovní osvětlování VEŘEJNÉ OSVĚTLENÍ, ARCHITEKTURY, PARKŮ, SOCH, SPORTOVIŠŤ... Hynek Bartík Philips Professional Lighting Solutions

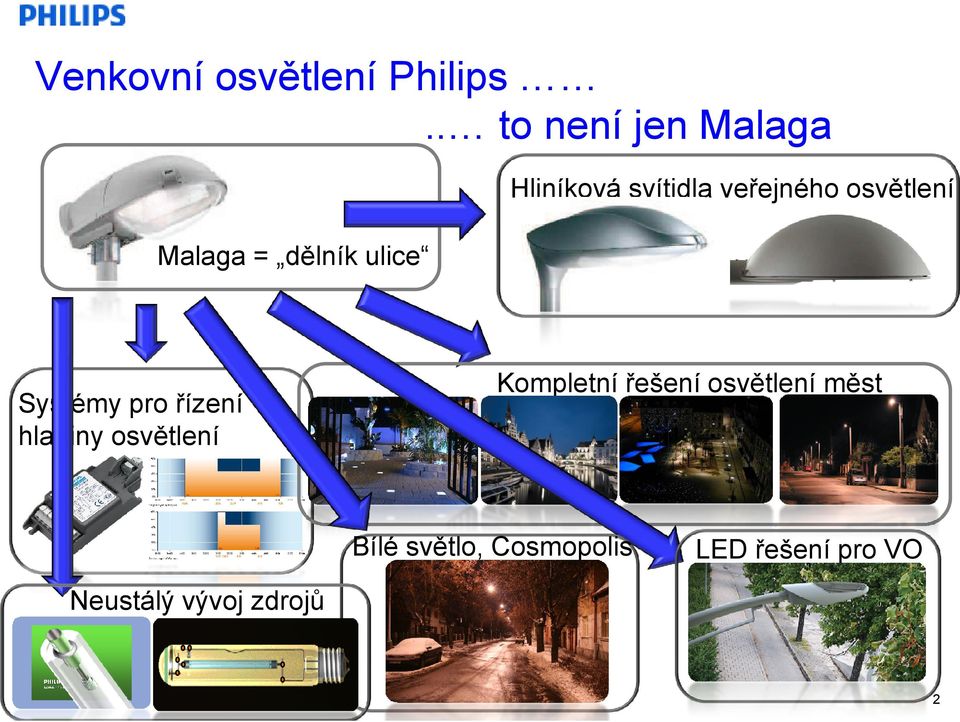

2 Venkovní osvětlení Philips.. to není jen Malaga Hliníková svítidla veřejného osvětlení Malaga = dělník ulice Kompletní řešení osvětlení měst Systémy pro řízení hladiny osvětlení Bílé světlo, Cosmopolis LED řešení pro VO Neustálý vývoj zdrojů Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

3 Philips a VO = služby pro koncové uživatele Vám k dispozici Světelný audit VO pro města Světelné testy Možnosti vizualizace návrhů projektů Pilotní projekty Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

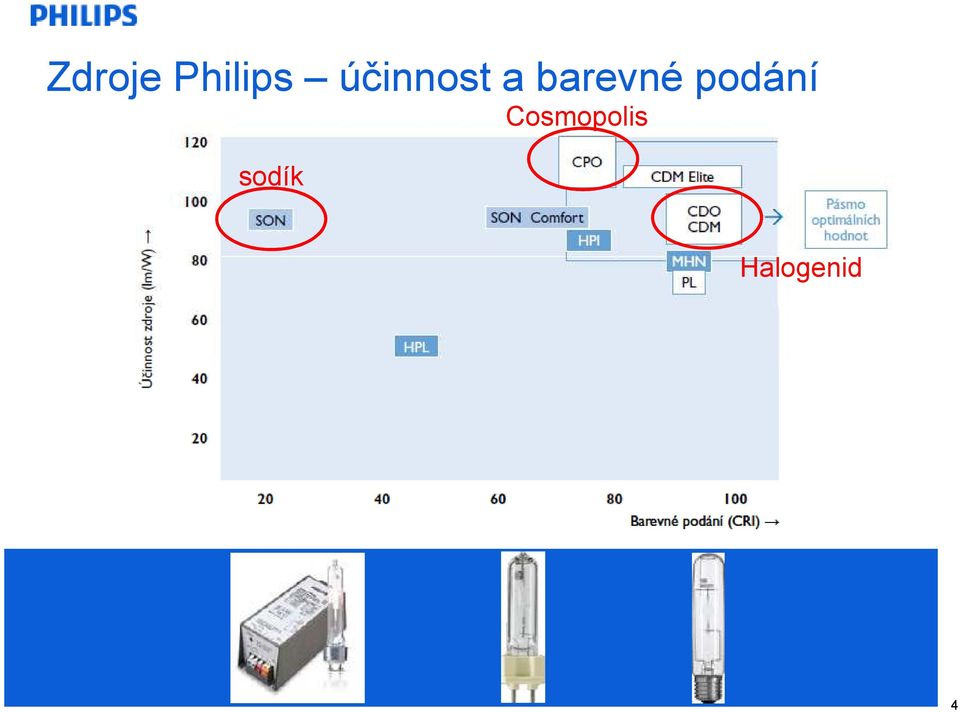

4 Zdroje Philips účinnost a barevné podání sodík Cosmopolis Halogenid Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

5 Proč používáme žluté světlo? Levné zdroje světla Energeticky velmi účinné zdroje světla Dlouhá životnost a spolehlivost Výhody v době stížených podmínek (mlha, apod.) Úkolem veřejného osvětlení je zajistit základní bezpečnost provozu a bezpečí majetku i obyvatel Ekonomická výhodnost na úkor kvality světla Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

6 I bílé světlo je možnost Estetické požadavky na osvětlení - zvýraznění estetického dojmu ulic i budov Příjemné a jasné osvětlení - navození přirozené atmosféry ta je vnímána jako autentičtější Příjemná atmosféra, pocit bezpečí Stejně vhodné pro osvětlení klasických staveb i staveb z moderních Zvyšující se energetická účinnost Ekonomicky výhodné a kvalitní světlo Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

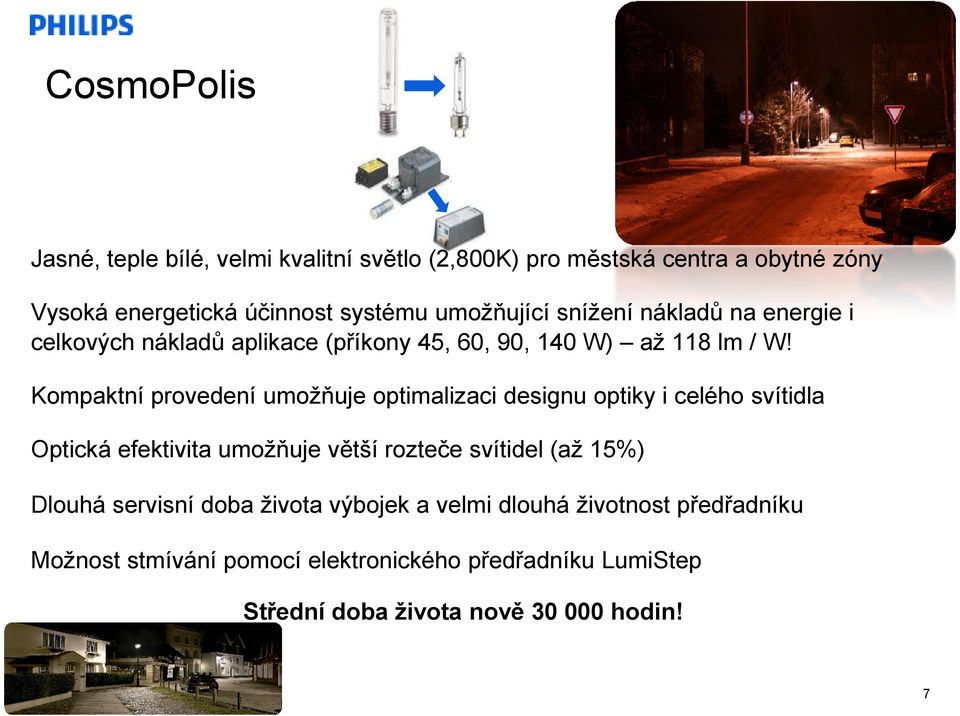

7 CosmoPolis Jasné, teple bílé, velmi kvalitní světlo (2,800K) pro městská centra a obytné zóny Vysoká energetická účinnost systému umožňující snížení nákladů na energie i celkových nákladů aplikace (příkony 45, 60, 90, 140 W) až 118 lm / W! Kompaktní provedení umožňuje optimalizaci designu optiky i celého svítidla Optická efektivita umožňuje větší rozteče svítidel (až 15%) Dlouhá servisní doba života výbojek a velmi dlouhá životnost předřadníku Možnost stmívání pomocí elektronického předřadníku LumiStep Střední doba života nově hodin! Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

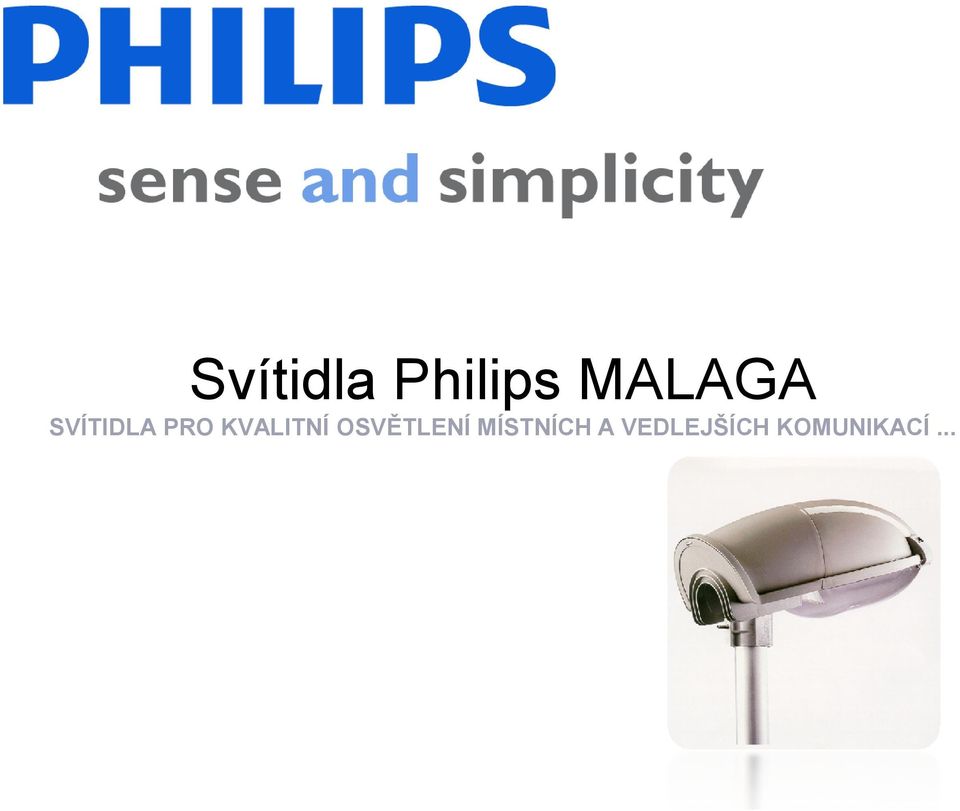

8 Svítidla Philips MALAGA SVÍTIDLA PRO KVALITNÍ OSVĚTLENÍ MÍSTNÍCH A VEDLEJŠÍCH KOMUNIKACÍ... Hynek Bartík Philips Professional Lighting Solutions

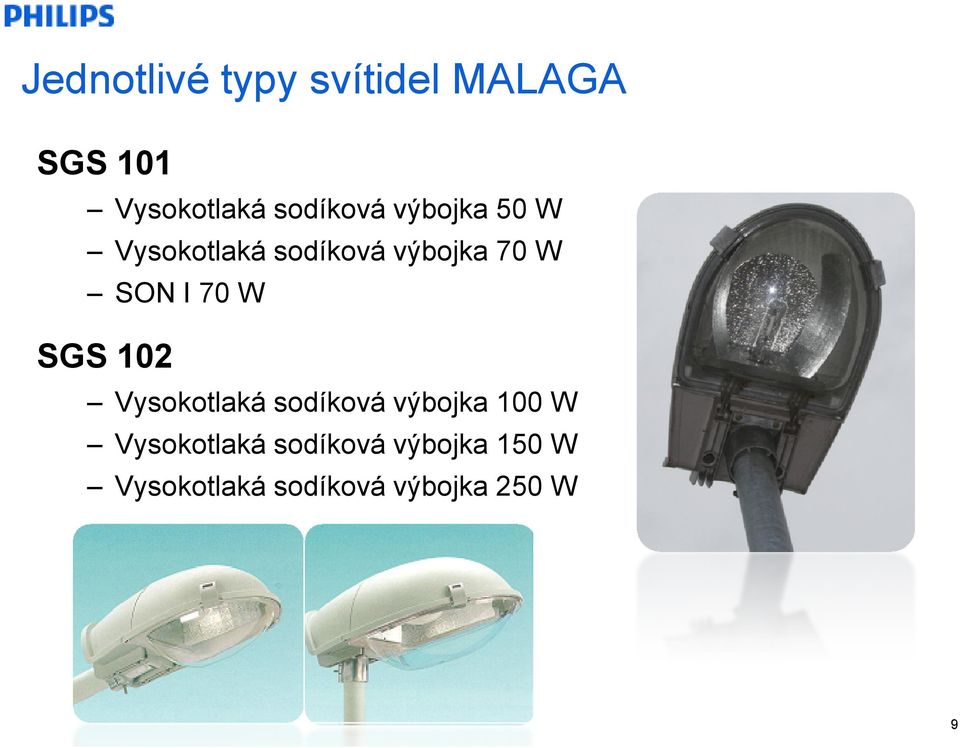

9 Jednotlivé typy svítidel MALAGA SGS 101 Vysokotlaká sodíková výbojka 50 W Vysokotlaká sodíková výbojka 70 W SON I 70 W SGS 102 Vysokotlaká sodíková výbojka 100 W Vysokotlaká sodíková výbojka 150 W Vysokotlaká sodíková výbojka 250 W Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

10 Technické parametry Kryt Tělo Krytí optické části Krytí elektrické části : Polykarbonát : Polypropylen : IP65 : IP43 Montáž na stožár (náklon 15 ) nebo výložník Ø 42 až 60mm s použitím otočného montážního třměnu Optimální rovnoměrnosti osvětlení je dosaženo, je - li montážní výška přibližně rovna šířce komunikace a rozteč stožáru odpovídá 3,5 násobku této šířky Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

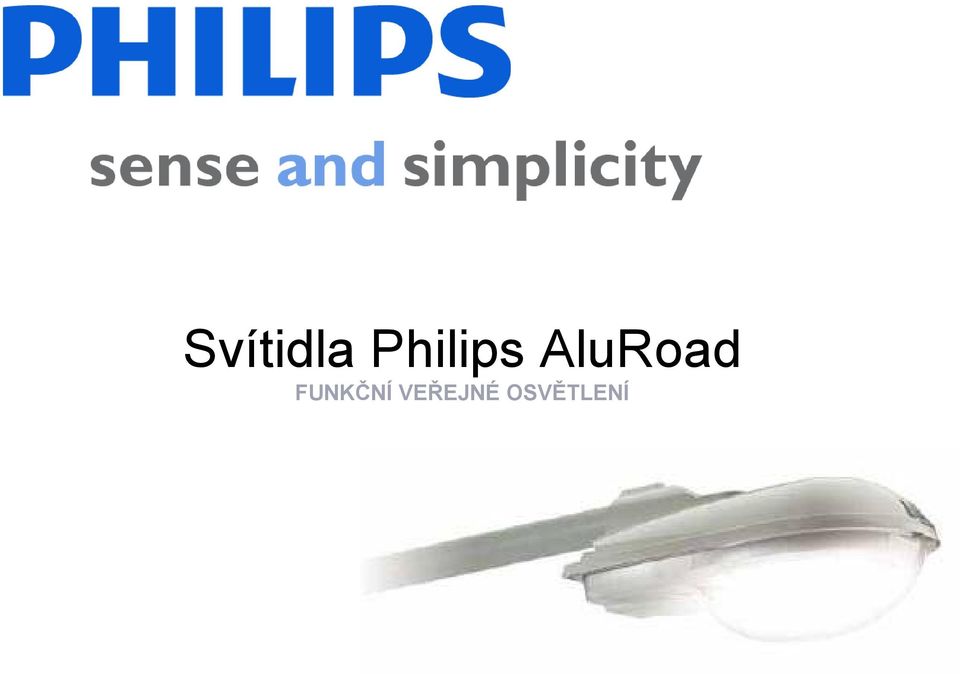

11 Svítidla Philips AluRoad FUNKČNÍ VEŘEJNÉ OSVĚTLENÍ Hynek Bartík Philips Professional Lighting Solutions

12 AluRoad Velmi jednoduché svítidlo vyráběné ve dvou velikostech s důrazem na dosažení maximálních roztečí svítidel Svítidlo má krytí IP65; IK09 Hliníkové tělo, hliníkový reflektor a polykarbonátový kryt Optika má 5 (resp.3) nastavitelných poloh Svítidlo otevře nerezový klip zpředu svítidla Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

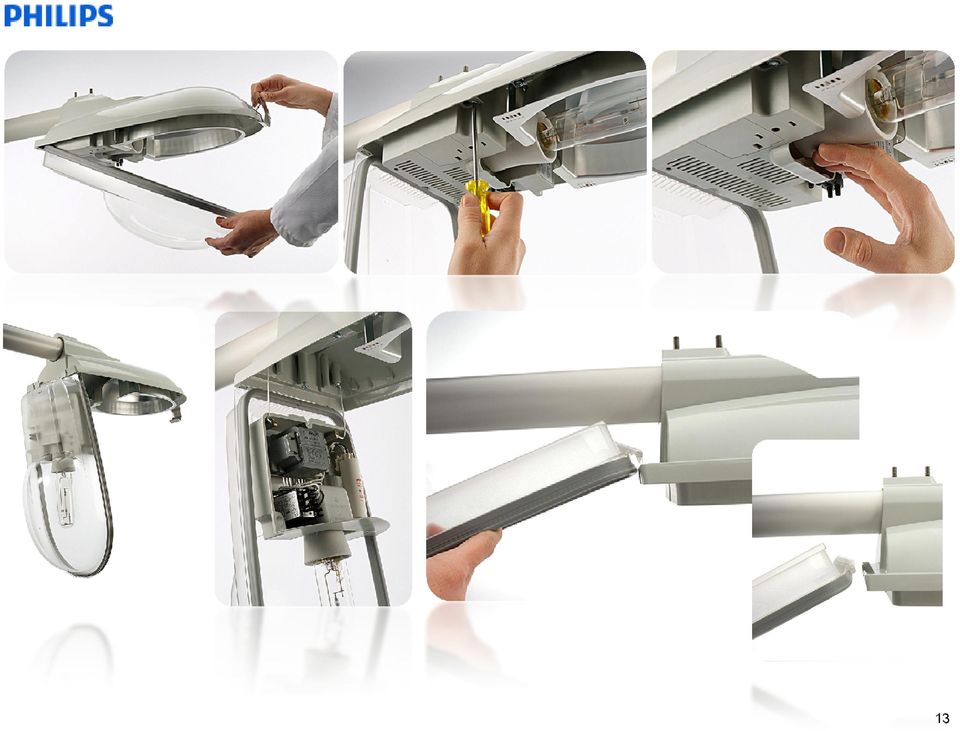

13 Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

14 Svítidla Philips Selenium VÝKONNÉ, KVALITNÍ, ESTETICKÉ Hynek Bartík Philips Professional Lighting Solutions

15 Selenium Jednoduchý design, hliníkové tělo, polykarbonátový UV stabilizovaný kryt nebo plochý kryt z tvrzeného skla Možnost řízení hladiny osvětlení systémem Chronosense Přístup shora, velmi přehledný prostor elektronické výbavy Celé svítidlo má krytí IP66 T-POT reflektor,výbojka má 5 poloh, možnost nastavení sklonu díky přírubě Elektrická výbava upevněna 2 sponami snadné vyjmutí Beznářaďová výměna zdroje i výbavy Nyní i se systémem Cosmopolis!!! Nejúčinnější vysokotlaký zdroj lm/w Kvalitní bílé světlo s možností stmívání! Nižší příkon 45, 60, 90 nebo 140 W Spojení nejefektivnějšího systému pro městské VO a velmi kvalitního hliníkového svítidla s jednoduchou údržbou Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

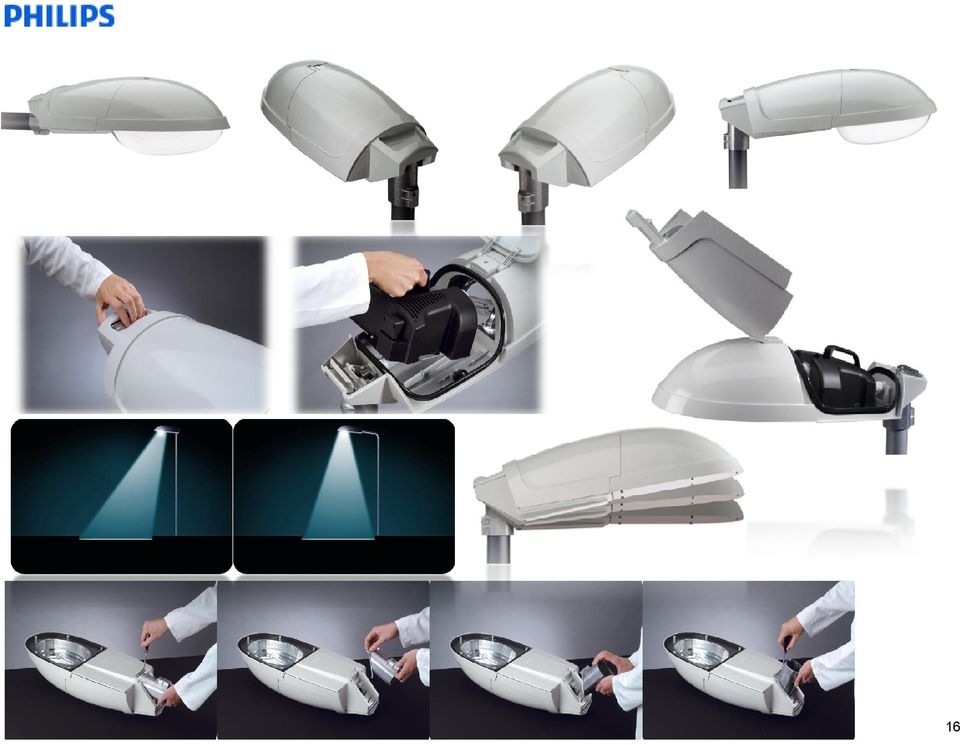

16 Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

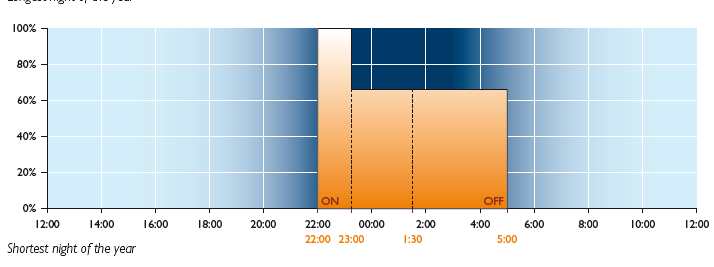

17 Regulace hladiny osvětlení CHRONOSENSE Zařízení instalováno ve svítidle Nastavení při instalaci svítidla nainstaluj a zapomeň Žádný řídící signál, nezměněná infrastruktura Stmívá na 50% světelného toku, 60% příkonu Při poruše svítidlo svítí na 100% Dimming switch Začátek stmívání 3-5 hodin po sepnutí VO. Konec stmívání po 11 hodinách. Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

18 Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

19 Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

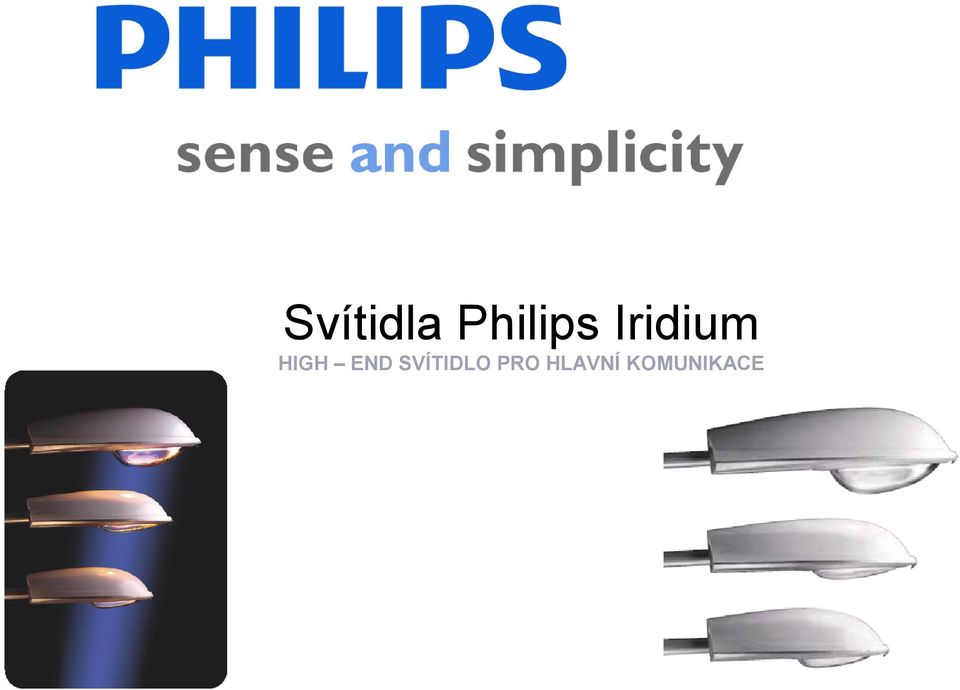

20 Svítidla Philips Iridium HIGH END SVÍTIDLO PRO HLAVNÍ KOMUNIKACE Hynek Bartík Philips Professional Lighting Solutions

21 Iridium Zelené řešení pro funkční osvětlení měst Jednoduchý design, 3 velikosti Tělo svítidla hliníkové nebo z polyesteru vystuženého skelným vláknem Možnost vypouklého polykarbonátového krytu či polovypouklého a plochého skla možnost Dyna Clean 7 pozic optiky, možnosti krytů a stínění pro optimální usměrnění sv. toku Celé svítidlo má krytí IP66 možnost krytí oddělené optiky Řešení založené na velmi jednoduché a rychlé údržbě DynaClean pro ploché sklo Foto-katalický, hydrofilní povrch aktivovaný UV zářením zdroje a slunečního záření zvýšení roztečí o 9%. Reference Osvětlení průtahu Libercem. Baterie 4 svítidel Iridium na jednom sloupu Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

22 Mini Cosmo platforma Úsporná miniaturizovaná řada svítidel se systémem Cosmopolis Kombinace nejmodernější elektroniky a inovativní optiky. CosmoPolis, elektronický předřadník se stmíváním LumiStep Tyto Mini verze kombinují nízké montážní výšky s uzpůsobenými novými sloupy a výložníky pro optimální integraci v pouliční scenérii jak v noci, tak ve dne. Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

23 Modena Hynek Bartík Philips Professional Lighting Solutions

24 Modena Design ve službách výkonu Osvětlení komunikací tvoří 70% instalací veřejného osvětlení Elegantní svítidlo s velmi dobrými fotometrickými vlastnostmi Hliníkové těleso a skleněný kryt Dvě velikosti podle příkonu (70 150W; W) Jednoduché a jasné vnitřní uspořádání Opti-C double IP66, 4 klipy pro otevření optiky 3 dostupné typy optiky, 7 pozic výbojky Kryty pro omezení rušivého světla Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

25 Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

26 SmartWay Hynek Bartík Philips Professional Lighting Solutions

27 SmartWay dostupné hliníkové svítidlo Hliníkové tělo (tlakově litý hliník), IP66 / IP43 Silikonové těsnění (bez použití lepidla) Vyměnitelnost elektrického příslušenství Tepelně tvrzený skleněný kryt IK05 Montáž na výložník 2 velikosti (70 a 150/250W) Reflektor z čistého hliníku Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

28 LED řešení Philips Hynek Bartík Philips Professional Lighting Solutions

29 LEDGINE Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

30 Srovnání LEDgine vs. SON ComfortLine Teplá bílá (3000 K) 48 Led, 410 ma 71W, rozteč 27m Udržovací činitel 0.79 při hodin GreenLine Neutrální bílá (4000 K) 40 Led, 350 ma 50W, rozteč 27m Udržovací činitel 0.8 při hodin Srovnání City Soul Mini, srovnání SONT70W, 77W komunikace ME4 jednostranná, ME4, RW = 6m, MH = 6m, MF = 0.8, rozteč 27m Okolní teplota 25 C EconomyLine Studená bílá (5600 K) 32 Led, 530 ma 63W, rozteč 27m Udržovací činitel 0.73 při hodin Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

31 Stávající svítidla a LED CitySoul LEDGINE Až 112 LED Ploché sklo Spodní přístup Milewide LEDGINE Až 64, resp. 112 LED Ploché sklo CitySpirit LEDGINE Až 64LED Ploché sklo MiniKoffer LED Příkon 20 nebo 31W Vyměnitelný modul Možnost Stmívání MiniModena LED Příkon 20 nebo 31W Vyměnitelný modul Možnost Stmívání Philips Professional Lighting Solutions, Philips Professional Lighting Solutions, MiniIridium LED Příkon 20 nebo 31W Vyměnitelný modul Možnost Stmívání Koffer 2 LED Fortimo LED Module lm K Úspora až 30% proti zářivkám 36W 31

32 SpeedStar Velmi tenké svítidlo s portfoliem vlastních sloupů a výložníků 3 velikosti pro maximální flexibilitu veškeré aplikace Stmívatelnost již v základní výbavě Krytí IP66 Až 160 LED 210W jako ekvivalent 250W Ploché sklo pro nižší úbytek světelného toku Pasivní chlazení díky konstrukci svítidla Možnost aplikace CLO (konstantní světelný výstup) Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

33 Urbanistická svítidla Hynek Bartík Philips Professional Lighting Solutions

34 Moderní řešení pro veřejné osvětlení Urbana - variabilní řada cenově dostupných svítidel pro osvětlení center měst, pěších zón, parků, zahrad. Svítidla s vysokou kontrolou rušivého světla CitySoul - rodina modulárních svítidel pro osvětlování ulic v centrech měst a residenčních zónách. Jde o svítidlo spojující dekorativnost a vysokou efektivitu provozu CitySpirit nejnovější široká rodina svítidel vyvinutá jako produkt šetrný k životnímu prostředí, se skvělými světelnými vlastnostmi a reprezentativním vzhledem Metronomis rodina sofistikovaných svítidel pro centra měst a pěší zóny. Nezaměnitelný design a množství tvarů tak, aby osvětlení ladilo s architekturou Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

35 CitySoul Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,

36 CitySpirit Philips Professional Lighting Solutions, Philips Professional Lighting Solutions,
