Olsys. Rozsáhlá a odolná řada svítidel se zdroji LED pokrývající osvětlení exteriérů i interiérů. Optika Area (asymetrická)

Transkript

1 Olsys NOVINKA Optika Area (asymetrická) Rozsáhlá a odolná řada svítidel se zdroji LED pokrývající osvětlení exteriérů i interiérů Olsys nabízí svítidla Area, Illumination a Street v široké řadě konfigurací podle daných činností a prostředí Výjimečně nízké provozní náklady se systémem optimalizovaného tepelného řízení k zajištění životnosti až hodin (L70, 25 ) Neobyčejně odolné svítidlo z tlakově litého hliníku s krytím IP66/IK08 a ochranou proti přepětí 10 KV Minimalistický design je dodržen v celé řadě svítidel, sloupů a konzol hladce se začleňujících do okolního prostředí Možnosti aplikace Osvětlení městského prostředí Okolí budov Osvětlení interiérů (velikost 2) Parkoviště Nákladové rampy Značení

2 Uliční optika Illumination Možnosti aplikace Osvětlení městského prostředí Okolí budov Vlaková nádraží Parkoviště Parky Možnosti aplikace Fasády budov Hotely Sportovní a rekreační střediska

3 Olsys Area NOVINKA Odolné a účinné světlomety LED pro osvětlení exteriérů a interiérů Možnosti montáže Široký výběr zahrnující dvě velikosti, čtyři světelné toky, dvě teploty chromatičnosti, úhly náklonu -90 /+90 a tři možnosti montáže Výjimečně nízké provozní náklady se systémem optimalizovaného tepelného řízení k zajištění životnosti až hodin (L70, 25 ) Neobyčejně odolné svítidlo z tlakově litého hliníku s krytím IP66/IK08 a ochranou proti přepětí 10 KV Minimalistický design je koordinován s ostatními svítidly Olsys, sloupy a konzolami hladce se začleňujícími do okolního prostředí Nabízí kompletní řešení stavebního projektu s využitím svítidel Olsys Street a Olsys Illum pokrývajících vše od fasády po parkoviště a přístupové vozovky. Svítidlo Olsys Area 2 lze také použít ve vnitřních halách. Nástěnná montáž Možnosti aplikace Osvětlení městského prostředí Okolí budov Osvětlení interiérů (velikost 2) Parkoviště Nákladové rampy Značení Informace o světelném zdroji Životnost hodin při L70 Ta 40 C Životnost hodin při L70 Ta 25 C Do 7415 Llm (24/45/70/90 W) Do 82 Llm/W Teplota chromatičnosti 3000 K a 4000 K Index podání barev (Ra): 75 Asymetrická optika: Velikost 1 = 30, Velikost 2 = 40 Ochrana proti přepětí 10 KV Montáž na zemní bodec nebo montáž na konzolu Montáž na vrchol sloupu

4 Normy Zdroje 82 Llm/W Snížení hořlavosti (velikost 2) Optika Materiály/povrchová úprava Těleso: tlakově litý hliník (AS9U) práškově nanesená stříbrně šedá barva RAL 9006 Difuzor: velikost 1: čirý polykarbonát stabilizovaný proti UV záření, velikost 2: tvrzené sklo Optika: velikost 1: polykarbonát, velikost 2: mikroreflektory ve vysoce odrazném eloxovaném hliníku Šrouby: nerezová ocel Instalace/montáž Velikost 1 Velikost 2 Přehled OLSYS 1 45W LED CL K AS OLSYS 2 90W LED CL K AS Velikost 2 se dodává s předem zapojeným konektorem Dodává se připravené k nástěnné montáži, výřez na straně základny pro kabely, pokud nejsou začleněny do zdi. Pro zemní instalace objednejte doplňkový bodec. Možnost montáže na vrchol sloupu s doplňky Olsys Street. Účelový sloup pro osvětlení městského prostředí nebo parkoviště. Dodává se v jediné krabici spolu s vestavěným předřadníkem. Údržba: Přístup k předřadníku (výměnný) prostřednictvím 4 šroubů v horním krytu. cd/klm cd/klm

5 Olsys Area NOVINKA Ø60 Adaptér pro sloupy s čepy Ø 60 až 76mm Ø Ø8 Ø9 Ø Ø60 Scx: 0,07m 2 Scx: 0,17m 2 Doplňkový zemní bodec Dvojitý adaptér pro sloupy s čepy Ø 60 až 76mm Pokyny pro objednání - Olsys 1 Area Svítidla se dodávají kompletní s LED diodami. Pro upevnění pomocí zemního bodce objednejte montážní příslušenství. Popis Hmotnost (kg) Kód SAP OLSYS 1 Area OLSYS1 24W LED CL2 4000K A/S 2, OLSYS1 24W LED CL2 3000K A/S 2, OLSYS1 45W LED CL2 4000K A/S 2, OLSYS1 45W LED CL2 3000K A/S 2, OLSYS1 24W LED CL1 4000K A/S 2, OLSYS1 24W LED CL1 3000K A/S 2, OLSYS1 45W LED CL1 4000K A/S 2, OLSYS1 45W LED CL1 3000K A/S 2, OLSYS 1 Area - Montážní příslušenství OLSYS1 SPIKE 1, Pokyny pro objednání - Olsys 2 Area Svítidla se dodávají kompletní s LED diodami. Pro vysoké sloupy se 4 svítidly objednejte 4 svítidla, 4 konzoly a sloup. Více kombinací konzol je možných s konzolami Olsys Street. Popis Hmotnost (kg) Kód SAP Možnost kombinace se svítidly Olsys Street a Illumination k vytvoření několika typů osvětlení z jednoho sloupu. OLSYS 2 Area OLSYS2 70W LED CL2 4000K A/S 8, OLSYS2 70W LED CL2 3000K A/S 8, OLSYS2 90W LED CL2 4000K A/S 8, OLSYS2 90W LED CL2 3000K A/S 8, OLSYS2 70W LED CL1 4000K A/S 8, OLSYS2 70W LED CL1 3000K A/S 8, OLSYS2 90W LED CL1 4000K A/S 8, OLSYS2 90W LED CL1 3000K A/S 8, OLSYS 2 Area - Montážní příslušenství OLSYS2 MTP 60/76 2, OLSYS 2 Area - Sloup OLSYS COL 7M CCO D60X2M SIL

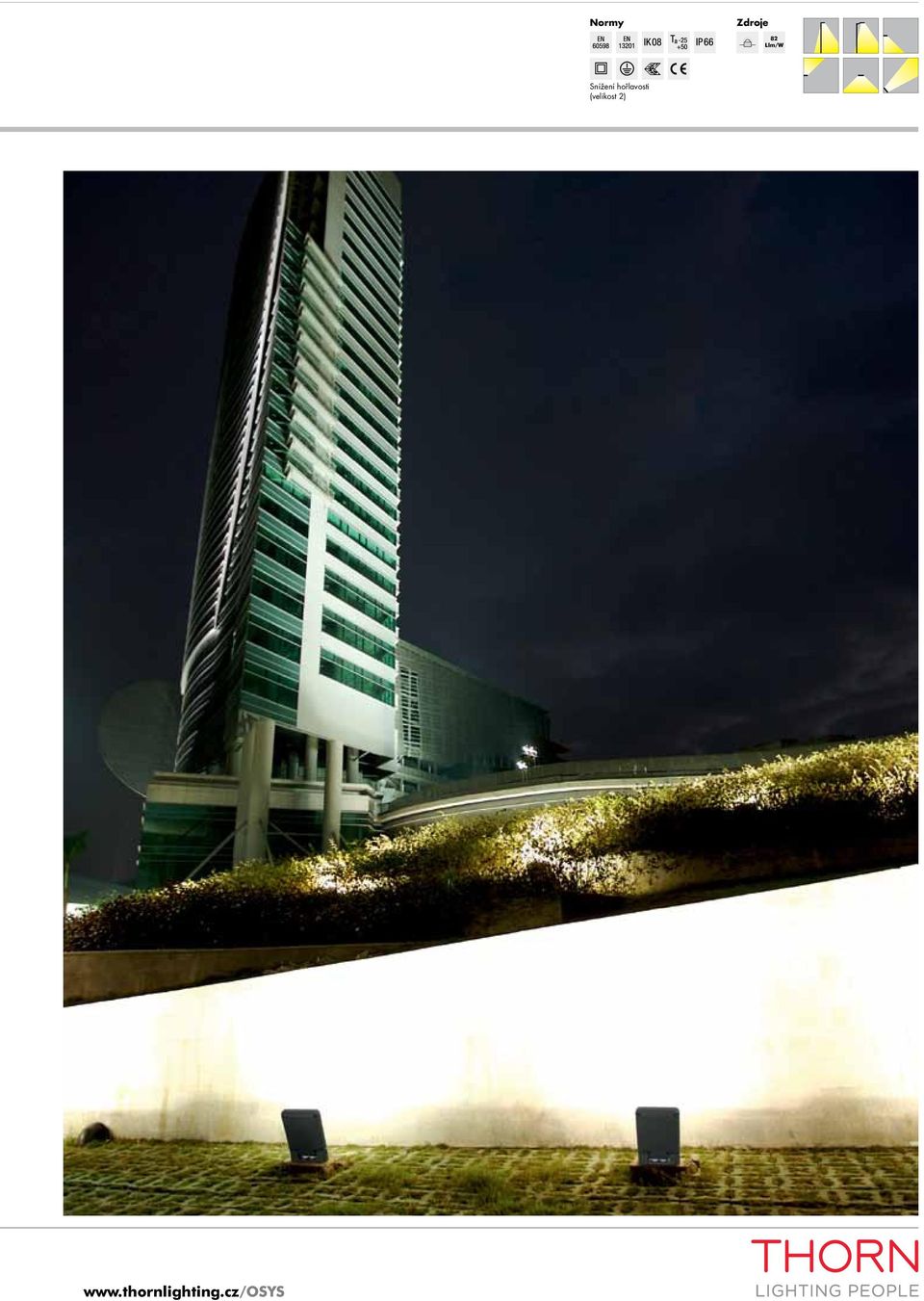

6 Normy Zdroje 82 Llm/W Snížení hořlavosti (velikost 2)

7 Olsys Illumination NOVINKA Diskrétní, odolný a účinný světlomet LED k vytváření dekorativních efektů osvětlení Možnosti K vytváření dekorativních efektů osvětlení nejsou potřeba doplňky Úhel naklonění -90 /+90 zajišťuje umístění světla přesně tam, kde jej chcete Vyjímečně nízké provozní náklady se systémem optimalizovaného tepelného řízení k zajištění životnosti až hodin (L70, 25 C) Neobyčejně odolné svítidlo z tlakově litého hliníku s krytím IP66/IK08 a ochranou proti přepětí 10 KV Možná montáž na jeden sloup s jinými svítidly Olsys ke splnění funkčních a osvětlovacích požadavků s koordinovaným designem zapadajícím do architektury Zemní nebo nástěnná montáž Naklopení -90/+90 Možnosti aplikace Fasády budov (osvětlování stěn a přesah) Hotely Sportovní a rekreační střediska Zemní bodec Informace o světelném zdroji Životnost hodin při L70 Ta 25 C nebo Životnost hodin při L70 Ta 40 C Do 3576 Llm (24/45 W) Do 79 Llm/W Teplota chromatičnosti 3000 K a 4000 K Index podání barev (Ra): 75 Optika: úhel 2x6 Ochrana proti přepětí 10 KV Optika Efekt paprsku

8 Normy Zdroje 82 Llm/W Přehled Materiály/povrchová úprava cd/klm OLSYS 1 45W LED CL K 2X6 330 Ø Ø Těleso: tlakově litý hliník (AS9U) práškově nanesená stříbrně šedá 9006 Difuzor: velikost 1: čirý polykarbonát stabilizovaný proti UV záření Optika: velikost 1: polykarbonát, velikost 2: mikroreflektory ve vysoce odrazném eloxovaném hliníku Šrouby: nerezová ocel Instalace/montáž Scx: 0,07m Dodává se připravené k nástěnné montáži, výřez na straně základny pro kabely, pokud nejsou začleněny do zdi. Pro zemní instalace objednejte doplňkový bodec. Možnost montáže na vrchol sloupu s doplňky Olsys Street. Dodává se v jediné krabici spolu s vestavěným předřadníkem. Údržba: Přístup k předřadníku (výměnný) prostřednictvím 4 šroubů v horním krytu. 60 Doplňkový zemní bodec Pokyny pro objednání - Olsys Illum Svítidla se dodávají kompletní s LED diodami. Pro montáž do země objednejte zemní bodec Popis Hmotnost (kg) Kód SAP OLSYS Illum OLSYS1 24W LED CL2 4000K 2X6 2, OLSYS1 24W LED CL2 3000K 2X6 2, OLSYS1 45W LED CL2 4000K 2X6 2, OLSYS1 45W LED CL2 3000K 2X6 2, OLSYS1 24W LED CL1 4000K 2X6 2, OLSYS1 24W LED CL1 3000K 2X6 2, OLSYS1 45W LED CL1 4000K 2X6 2, OLSYS1 45W LED CL1 3000K 2X6 2, OLSYS Illum - Montážní příslušenství OLSYS1 SPIKE 1,

9 Olsys Street NOVINKA Pružné a střízlivé uliční svítidlo využívající nejmodernější LED zdroj pro výkon a účinnost Nové projekty Rozsáhlý výběr sloupů a konzol Nejmodernější LED zdroj v souladu s normou ČSN EN13201 a evropskými doporučeními (ULOR 0%, nad 70 Llm/W v 4000K) k pokrytí projektů do třídy ME3 S redukcí výkonu ke snížení spotřeby energie v noci Výjimečně nízké provozní náklady se systémem optimalizovaného tepelného řízení k zajištění životnosti až hodin (L70, 25 ) bez stmívání Neobyčejně odolné svítidlo z tlakově litého hliníku s krytím IP66 dostupné s čočkami nebo mikroreflektory Diskrétní design je koordinován s ostatními svítidly Olsys a svítidlo je dostupné s rozsáhlým výběrem typů montáže a sloupů Dlouhá konzola Montáž na vrchol sloupu Možnosti aplikace Informace o světelném zdroji Osvětlení městského prostředí Okolí budov Nádraží Parkoviště Parky Životnost hodin při L70 Ta 25 C nebo hodin při L70 Ta 50 C Do 7000 Llm (24/45/70/90 W) Do 76 Llm/W Teplota chromatičnosti 3000 K a 4000 K Index podání barev (Ra): 75 Samostatná redukce výkonu jako standard: 54% (250mA) na 8 hodin (3 hodiny před půlnocí, 5 hodin po), nebo 5 hodin (velikost 1). Možnost měnit otočným spínačem na měniči výstupní světlený tok během a po stmívání (velikost 2) Ochrana proti přepětí 10 KV Na výložník se zakřiveným sloupem Dvojramenná krátká konzola na vrchol sloupu Dvojitá dlouhá konzola

10 Normy Zdroje 82 Llm/W Renovační projekty Jediný doplněk k přizpůsobení produktu na stávající sloupy a konzoly s dříkem o Ø 60mm Materiály/povrchová úprava Těleso: tlakově litý hliník (AS9U) práškově nanesená stříbrně šedá 9006 Difuzor: velikost 1: čirý polykarbonát stabilizovaný proti UV záření velikost 2: tvrzené sklo Optika: velikost 1: polykarbonát, velikost 2: mikroreflektory ve vysoce odrazném eloxovaném hliníku Šrouby: nerezová ocel Konzoly a montážní doplňky: hliník Varianta na výložník s doplňkem MLE 60, možnost upravit úhel naklonění konzoly ke snížení ULOR Varianta na vrchol s doplňkem MPT, možnost naklopení svítidla k optimalizaci rozestupu Instalace/montáž Instalační a montážní doplňky se dodávají samostatně. Výrobek se dodává s předem zapojeným konektorem Doporučené montážní výšky: Olsys Street 1: 4m Olsys Street 2: 6 až 8m Koordinované sloupy a konzoly: válcově kónické nebo zakřivené Přístup k předřadníku (výměnný) prostřednictvím 4 šroubů v horním krytu

11 Sloupy a konzoly NOVINKA Olsys Kompletní sortiment sloupů a konzol koordinovaný se svítidly Olsys Výběr rovných nebo zakřivených sloupů Jednoduché nebo dvojité sloupy pro všechny typy aplikací Vhodné pro osvětlení městského prostředí a prostranství budov v souladu se standardy ČSN EN 40 Plně koordinované se svítidly Olsys Materiály/povrchová úprava Sloupy z pozinkované oceli s práškově nanesenou stříbrně šedou 9006 Barvy RAL dostupné na vyžádání Instalace/montáž Doporučená montážní výška: 4m s Olsys velikost 1, 6 až 8m s Olsys velikost 2 Dodává se s výřezy vhodnými pro konzoly a montážní příslušenství Olsys. Přírubová montáž: 200 x 200mm

12

13 Olsys Street NOVINKA Nový projekt Aby bylo svítidlo kompletní, je třeba objednat svítidlo, montážní příslušenství a sloup. Všechny konzoly vyžadují sloupy ve vrcholu vyvrtané pro kabely. = + + Kompletní svítidlo Svítidlo Montážní doplněk MPT 60/76 Válcově kónický sloup = + Kompletní svítidlo Svítidlo Montážní doplněk MLE 47MA (adaptér samec/samec k zajištění vizuální spojitosti mezi konzolou a svítidlem) Zakřivený sloup Renovační projekt Aby bylo svítidlo kompletní, je třeba objednat svítidlo a montážní příslušenství OLSYS MLE 60, vhodné pro sloupy a konzoly s 60mm čepem = + Kompletní svítidlo Svítidlo Montážní příslušenství = + Kompletní svítidlo Svítidlo Montážní příslušenství

14 Přehled Pokyny pro objednání - Olsys 1 Street Pro objednání kompletního svítidla zvolte svítidlo, montážní příslušenství a případně sloup. Svítidla se dodávají kompletní s LED diodami. Popis Hmotnost (kg) Kód SAP Velikost 1: Čočky OLSYS1 45W LED 4000K STR cd/klm 225 Velikost 2: Mikroreflektory OLSYS2 90W LED 4000K STR cd/klm 337 OLSYS 1 Street OLSYS1 24W/BP5 LED CL2 4000K STR 2, OLSYS1 24W/BP5 LED CL2 3000K STR 2, OLSYS1 45W/BP5 LED CL2 4000K STR 2, OLSYS1 45W/BP5 LED CL2 3000K STR 2, OLSYS1 24W/BP5 LED CL1 4000K STR 2, OLSYS1 24W/BP5 LED CL1 3000K STR 2, OLSYS1 24W/BP5 LED CL1 4000K PM STR 2, OLSYS1 24W/BP5 LED CL1 3000K PM STR 2, OLSYS1 45W/BP5 LED CL1 4000K STR 2, OLSYS1 45W/BP5 LED CL1 3000K STR 2, OLSYS1 45W/BP5 LED CL1 4000K PM STR 2, OLSYS1 45W/BP5 LED CL1 3000K PM STR 2, OLSYS 1 Street - Montážní příslušenství OLSYS1 MLE 60MA 1, OLSYS1 MPT 60/76 1, OLSYS1 MPT 60/76 X2 2, OLSYS1 BRA 500MM MTP 3, OLSYS1 BRAX2 1000MM MTP 6, OLSYS1 MLE 47MA 1, OLSYS 1 Street - Kónický sloup OLSYS COL 4M CCO MPL FAI SIL OLSYS COL 4M CCO BRAX2 MPL FAI SIL OLSYS 1 Street - Zakřivené sloupy OLSYS COL 4M CURV MPL FAI SIL OLSYS COLX2 4M CURV MPL FAI SIL Pokyny pro objednání - Olsys 2 Street Pro objednání kompletního svítidla zvolte svítidlo, montážní příslušenství a případně sloup. Svítidla se dodávají kompletní s LED diodami Popis Hmotnost (kg) Kód SAP 60 Ø Olsys 1 STR Scx: 0,07m Ø Olsys 2 STR Scx: 0,17m OLSYS 2 Street OLSYS2 70W/BP8 LED CL2 4000K STR 8, OLSYS2 70W/BP8 LED CL2 3000K STR 8, OLSYS2 90W/BP8 LED CL2 4000K STR 8, OLSYS2 90W/BP8 LED CL2 3000K STR 8, OLSYS2 70W/BP8 LED CL1 4000K STR 8, OLSYS2 70W/BP8 LED CL1 3000K STR 8, OLSYS2 70W/BP8 LED CL1 4000K PM STR 8, OLSYS2 70W/BP8 LED CL1 3000K PM STR 8, OLSYS2 90W/BP8 LED CL1 4000K STR 8, OLSYS2 90W/BP8 LED CL1 3000K STR 8, OLSYS2 90W/BP8 LED CL1 4000K PM STR 8, OLSYS2 90W/BP8 LED CL1 3000K PM STR 8, Ø60 Konzola pro sloupy s čepy Ø 60mm Ø60 Dvojitá konzola pro sloupy s čepy Ø 60mm Ø60 Adaptér pro sloupy s čepy Ø 60mm 300 Ø60 Dvojitý adaptér pro sloupy s čepy Ø 60mm OLSYS 2 Street - Montážní příslušenství OLSYS2 MLE 60MA 2, OLSYS2 MPT 60/76 2, OLSYS2 MPT 60/76 X OLSYS2 BRA 500MM MTP 5, OLSYS2 BRAX2 1000MM MTP OLSYS2 MLE 47MA 2, OLSYS 2 Street - Kónický sloup OLSYS COL 6M CCO MPL FAI SIL OLSYS COL 6M CCO BRAX2 MPL FAI SIL OLSYS COL 8M CCO MPL FAI SIL OLSYS COL 8M CCO BRAX2 MPL FAI SIL OLSYS COL 8M CCO + BRA 4M MPL FAI SIL OLSYS 2 Street - Zakřivený sloup OLSYS COL 6M CURV MPL FAI SIL OLSYS COLX2 6M CURV MPL FAI SIL OLSYS COL 8M CURV MPL FAI SIL OLSYS COLX2 8M CURV MPL FAI SIL OLSYS COL 8M CURV+ BRA 4M MPL FAI SIL BRA: konzola MPT: na vrchol sloupu MLE: na výložník PM: minifotobuňka BP8: s redukcí výkonu na 8 hodin FAI: dodáváno včetne šroubů MPL: montáž na přírubu
