1 Centrální Monitorovací Systém manuál CMS Centrální monitorovací systém Manuál VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba :30) cctv@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí a jejich řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne VARIANT plus s.r.o. VARIANT plus spol. s r.o. strana 1

2 manuál Centrální Monitorovací Systém Obsah Obsah Stručný popis programu Systémové požadavky na klientské PC Instalace programu Spuštění a nastavení Nastavení CMS programu Nastavení vzdáleného DVR Připojení k DVR Živé zobrazení Popis monitoru Záznam Záznam dle kalendáře Záznam dle událostí Uložení vyhledaného záznamu Uložení snímku Přehrávání uložených záznamů Internet Explorer Zadání adresy Zalogování Web klient Tovární nastavení: Uživatel: admin, Heslo: Stručný popis programu Centrální monitorovací systém (dále jen CMS) slouží ke vzdálenému dohledu a správě digitálních záznamových zařízení řady MDRx700 a MDRx800. Lze propojit až 64 kanálů dohromady. Pomocí CMS lze sledovat živý obraz, záznam, vyhledávat události, provádět nastavení systému. 1.1 Systémové požadavky na klientské PC Minimální požadavky na uživatelské PC pro instalaci programu jsou: - Procesor: Intel Pentium 2.8GHz - Paměť: 1000 MB RAM - Grafika: 128 MB AGP VGA Card, 1024 x 768 rozlišení, DirectX 8.1 strana 2 VARIANT plus spol. s r.o

3 Centrální Monitorovací Systém manuál - HDD: 500 MB - Monitor: SVGA nebo XGA, 1024 x 768 rozlišení - OS: Windows 2000 (SP4) nebo Windows XP 1.2 Instalace programu Program v českém jazyce je možné po registraci stáhnout z webu - sekce software CCTV. Spolu s CMS se nainstalují další pomocné aplikace jako je program pro tvorbu E- mapy, EXE dekodér nebo Estimator pro výpočet potřebného uložiště v DVR zařízení. Stažený soubor programu rozbalte a spusťte instalaci. Klikněte na NEXT VARIANT plus spol. s r.o. strana 3

4 manuál Centrální Monitorovací Systém Zvolte místo pro instalaci programu a klikněte na NEXT Možnost umístění ikony programu do nabídky Start a na Plochu, stiskněte NEXT strana 4 VARIANT plus spol. s r.o

5 Centrální Monitorovací Systém manuál Přehled před spuštěním instalace programu, klikněte na INSTALL Po dokončení instalace není třeba PC restartovat, klikněte na nově vytvořenou ikonu CMS na ploše VARIANT plus spol. s r.o. strana 5

6 manuál Centrální Monitorovací Systém 2. Spuštění a nastavení Dvojklikem na ikonu nainstalovaného CMS programu spustíte aplikaci monitoru. 2.1 Nastavení CMS programu Kliknutím na ikonu nastavení CMS se zobrazí tabulka nastavení programu CMS. Zvolte jazyk Čeština. Pozn. funguje pouze v offline režimu bez připojeného DVR. Aktuální verze: zobrazuje verzi programu Zobrazení času: nastavte formát data a času Zobrazení: volitelné režimy zobrazení Pozn. spouštění programu v okně nebo celoobrazovkovém režimu, režim De- Interlace vyp. vypněte pro správný formát uloženého obrázku ze záznamu. Ukládat nastavení: zvolte disk pro ukládání dat Přihlašování: Změňte heslo pro spuštění programu jako administrátor (tovární 1111 ). Dále můžete vytvořit více účtů pro jiné uživatele. strana 6 VARIANT plus spol. s r.o

7 Centrální Monitorovací Systém manuál Každému uživateli lze omezit přístup na jednotlivé kamery, přístup do nastavení, záznam, atd. 2.2 Nastavení vzdáleného DVR Nastavit připojení k DVR: vložte název pro vzdálené DVR, které chcete připojit, jeho IP adresu a oba porty (tovární hodnota je 5920 pro ovládání a 5921 pro video) Přihlášení k DVR: vložte přihlašovací údaje pro DVR. Tovární nastavení je admin a heslo 1111 Zobrazit obraz kamer: určete kamery, které chcete při přihlášení k DVR zobrazit Nastavení E-mapy: umožňuje nahrát emap soubor Upozornění na událost: zvolte možnost upozorňování na událost Přidat DVR: nastavené DVR musíte přidat do seznamu DVR na hlavním monitoru, jinak nebude uloženo. VARIANT plus spol. s r.o. strana 7

8 manuál Centrální Monitorovací Systém 3. Připojení k DVR 3.1 Živé zobrazení Klikněte do seznamu na vybrané DVR a potom na tlačítko zapnout DVR zobrazí v oknech připojené kamery,dané 3.2 Popis monitoru živé zobrazení vyhledávání v záznamu log systému - tabulka událostí zařízení PTZ růžice, možnost vyvolání OSD menu kamery, nastavení prepozic strana 8 VARIANT plus spol. s r.o

9 Centrální Monitorovací Systém manuál zařízení rychlý přehled nastavení a funkcí umožňuje vstoupit do nastavení připojeného DVR v živém zobrazení umožňuje vzdálené přehrání FW zařízení (nedoporučujeme provádět vzdáleně! pouze v lokální síti nebo přímo z USB flash paměti, jinak může dojít k nevratnému poškození zařízení) v režimu přehrávání záznamu umožňuje archivaci záznamu do PC umožňuje zobrazení vloženého souboru Emapy (soubor ve formátu *.emap) VARIANT plus spol. s r.o. strana 9

10 manuál Centrální Monitorovací Systém 4. Záznam 4.1 Záznam dle kalendáře Kliknutím na ikonu lupy vstoupíte do režimu přehrávání záznamu Remote search. V levé spodní části monitoru je zobrazen kalendář se zvýrazněním dnů se záznamem a časová osa. 4.2 Záznam dle událostí Pro vyhledání konkrétní události klikněte v režimu záznam na ikonu Remote Event, zobrazí se tabulka nastavení a prázdný seznam událostí. Vyberte, kterou událost chcete vyhledat, ze které kamery a v jakém časovém úseku a klikněte na ikonu lupy k vyhledání. Seznam vyhledaných událostí se zobrazí na pravé straně. Označením vybrané události v seznamu a kliknutím na tlačítko play spustíte daný záznam. strana 10 VARIANT plus spol. s r.o

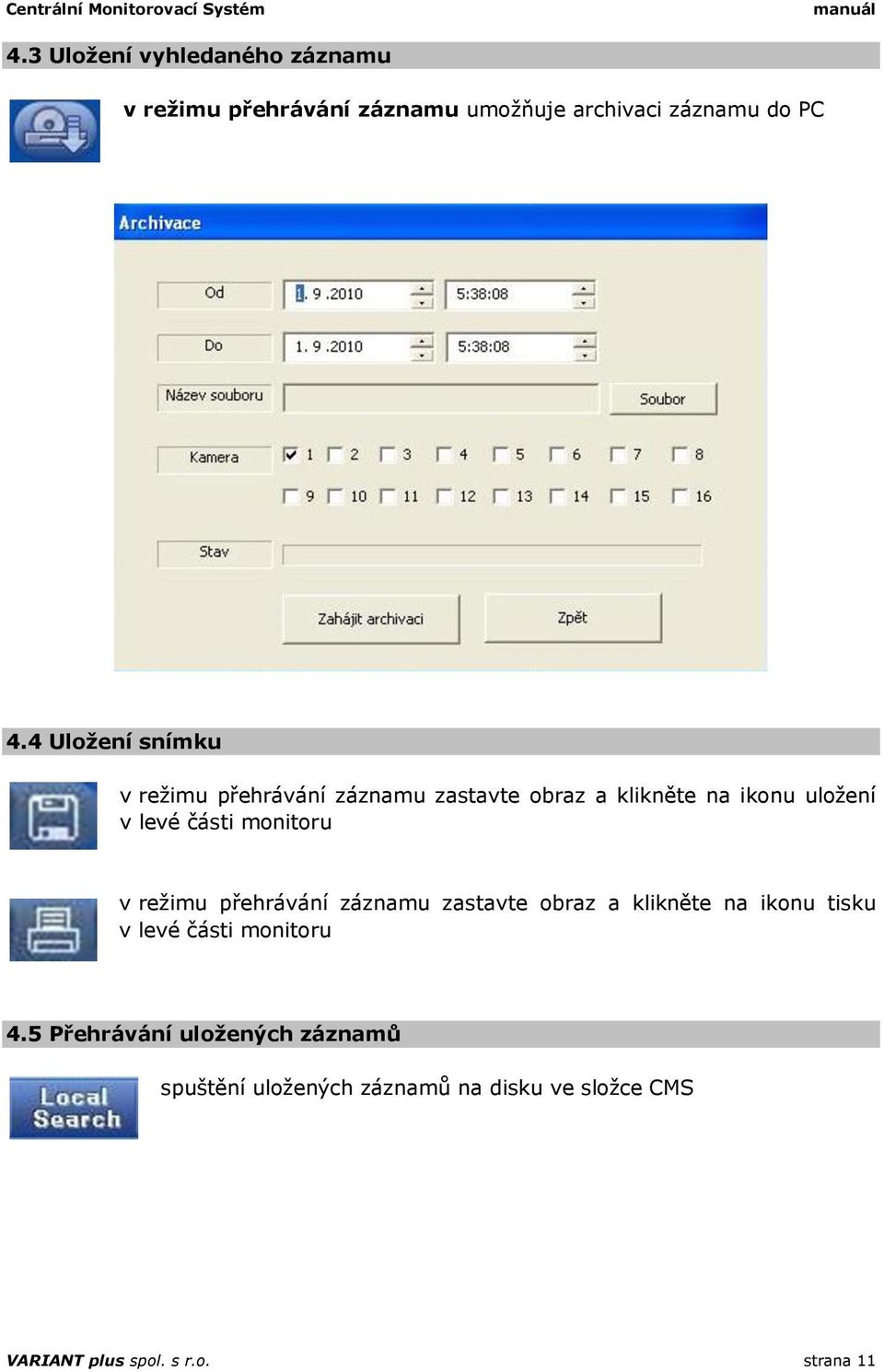

11 Centrální Monitorovací Systém manuál 4.3 Uložení vyhledaného záznamu v režimu přehrávání záznamu umožňuje archivaci záznamu do PC 4.4 Uložení snímku v režimu přehrávání záznamu zastavte obraz a klikněte na ikonu uložení v levé části monitoru v režimu přehrávání záznamu zastavte obraz a klikněte na ikonu tisku v levé části monitoru 4.5 Přehrávání uložených záznamů spuštění uložených záznamů na disku ve složce CMS VARIANT plus spol. s r.o. strana 11

12 manuál Centrální Monitorovací Systém 5. Internet Explorer Do zařízení řady MDRx700/x800 lze přistupovat i přes prohlížeč Internet Explorer 6.0 a vyšší. 5.1 Zadání adresy Použijte řádek adresy internetových stránek a vložte IP adresu zařízení, například: Zalogování Zobrazí se následující logovací klient: Vložte vstupní údaje, uživatel a heslo a klikněte na šipku vpravo. Pozn. klávesa ENTER zde nefunguje. 5.3 Web klient Zobrazí se jednoduchý web viewer klient umožňující živé sledování, vstup do záznamu a ovládání PTZ kamery. strana 12 VARIANT plus spol. s r.o
