1 TECEdrainline Seznam sortimentu

2 TECEdrainline popis výrobku TECEdrainline Pod tímto sprchovým žlábkem je systém. Sprchový žlábek TECEdrainline vám umožňuje naplno využít výhody bezbariérového sprchového koutu. Nepřítomnost sprchové vaničky znamená, že podlahu lze konstruovat jako jednolitý celek, který poskytuje celé koupelně sjednocený vizuální efekt. Na rozdíl od centrálního odvodu není umístěn sprchový žlábek uprostřed sprchového koutu. To znamená, že chodidly stojíte na dlaždicích, nikoli na mřížce. Pomocí tzv. plate, do kterého vlepíte dlažbu, změníte podlahu v jednolitou vizuální sestavu. Designovou změnu dosáhnete použitím některé z nerezových mřížek. Spolehlivého odvodnění velkokapacitních sprch dosáhnete instalací nové zápachové uzávěrky DN70 (kapacita 1,2 l/s). Dodejte své koupelně nový vzhled! Pomocí tzv. plate nebo designových mřížek TECEdrainline. Volit můžete z osmi různých povrchových úprav, nebo pouzdra pro vlepení dlažby. Designové mřížky jsou z nerezové oceli, leštěné a kartáčované Tři varianty skla (pouze pro rovné kanálky) Rovné provedení 700, 800, 900, 1000, 1200, 1500 mm Rohová provedení v rozměrech 900 x 900, 1000 x 1000, 1200 x 1200, 1500 x 1500 mm Dodat lze i na zakázku upravené rozměry Maximální zatížení 300 kg podle třídy řady K3 Plochý kanál s možností zakrytí dlaždicemi TECEdrainline TECEdrainline Instalace v blízkosti stěn Drobný, ale významný detail: Příruba každého rovného žlábku je na jedné straně perforovaná a lze ji tedy snadno ohýbat. Z tohoto důvodu lze žlábek nainstalovat i do těsné blízkosti stěny. Ohýbání příruby před instalací. Odd 2: 6

3 TECEdrainline obsah Stránka Rovný žlábek Odd 2: 8 Rohový žlábek Odd 2: 9 Zápachové uzávěrky Odd 2: 10 Montážní podpěry, zvuková izolace Odd 2: 11 Designové mřížky, provedení rovné Odd 2: Designové mřížky, rohové provedení 90 Odd 2: Zakázkový list pro atypické rozměry žlábku Odd 2: Náhradní díly Odd 2: 21 Odd 2: 7

4 TECEdrainline provedení rovné TECEdrainline, rovný žlábek, s těsnícím límcem TECEdrainline s izolační přírubou a těsnícím límcem pro instalaci do stěrky. Umístění do interiéru nebo do blízkosti stěny. Složení: Trup žlábku z nerezové oceli, materiál (304) Předem tvarovaná izolační příruba se speciální vodotěsnou lepivou plochou pro nalepení těsnicího límce na místě Perforace na jedné straně pro možné ohýbání při montáži do blízkosti stěny Izolační límec z tenké vodotěsné tkaniny pro napojení k voděvzdorné podlahové izolaci Spojovací svorka pro upevnění do stěrky a upevnění volitelných montážních nožek S centrálním výtokovým odvodem pro napojení odpadního sifonu Spádování vnitřního povrchu žlabu k sifonu pro zajištění efektivního odtoku Těsnění Objednávejte prosím zvlášť: Designovou mřížku nebo pouzdro pro vlepení dlažby, zápachovou uzávěrku, montážní podpěry (volitelné). Délka žlábku Rozměry včetně izolační příruby L Viditelný rozměr po montáži L - 45 mm Obj. č. DU1 700 mm 700 mm 655 mm ks 800 mm 800 mm 755 mm ks 900 mm 900 mm 855 mm ks 1000 mm 1000 mm 955 mm ks 1200 mm 1200 mm 1155 mm ks 1500 mm 1500 mm 1455 mm ks Vlastní délka, exkluzivní design Ochotně pro vás vyrobíme jiné délky nebo design mřížky podle vašich vlastních specifikací. Cenu vám sdělíme po zadání poptávky. Dodací lhůta: Přibližně čtyři až šest týdnů po schválení a vyjasnění všech detailů. Vlastní délky a vlastní povrchové úpravy nelze po odsouhlasení stornovat a nelze je vrátit. Maximální délka pro objednání: mm. Odd 2: 8

5 TECEdrainline rohové provedení 90 TECEdrainline, rohové provedení 90, s těsnícím límcem Rohové provedení TECEdrainline s izolační přírubou a těsnícím límcem pro instalaci do stěrky. Složení: Trup žlábku z nerezové oceli, materiál (304), svařený do jednoho kusu Předem tvarovaná izolační příruba se speciální vodotěsnou lepivou plochou pro nalepení těsnicího límce u zákazníka Izolační límec z tenké vodotěsné tkaniny pro napojení k voděvzdorné podlahové izolaci Tři spojovací svorky pro upevnění do stěrky a upevnění volitelných montážních nožek Se 2 otvory pro zápachové uzávěrky S vnitřním sklonem pro lepší odvod vody Těsnění Objednávejte prosím zvlášť: Designovou mřížku nebo pouzdro pro vlepení dlažby, 2 zápachové uzávěrky, 2 sady montážních podpěr (volitelné). Délka žlábku L Rozměry včetně izolační příruby L + 40 mm Viditelný rozměr po montáži L + 40 mm L - 22,5 mm Obj. č. DU1 900 x 900 mm 940 x 940 mm x mm ks 1000 x 1000 mm 1040 x 1040 mm x mm ks 1200 x 1200 mm 1240 x 1240 mm x 1,177.5 mm ks 1500 x 1500 mm 1540 x 1540 mm x 1,477.5 mm ks Odd 2: 9

6 TECEdrainline zápachové uzávěrky Extra-nízká zápachová uzávěrka TECEdrainline, boční odpadový vývod DN 50, 0,7 l/s Zápachová uzávěrka pro sprchový žlábek TECEdrainline pro otočné upevnění do trupu žlábku a boční připevnění k odpadové trubce DN 50 s odnímatelnou ponornou trubkou sifonu. Výška montáže od spodní hrany odpadu k horní hraně sprchového žlábku = 95 mm Kapacita zápachové uzávěry s mřížkou Basic = 0,73 l/s Redukovaná výška vodního sloupce = 25 mm Obj. č. DU ks Standardní zápachová uzávěrka TECEdrainline, boční odpadový vývod DN 50, 0,8 l/s Standardní zápachová uzávěrka pro sprchový žlábek TECEdrainline pro otočné upevnění do trupu žlábku a boční připevnění k odpadové trubce DN 50 s odnímatelnou ponornou trubkou sifonu. Výška montáže od spodní hrany odpadu k horní hraně sprchového žlábku = 120 mm Kapacita zápachové uzávěry s mřížkou Basic = 0,8 l/s Výška vodního sloupce = 50 mm, v souladu s DIN EN 1253 Obj. č. DU ks Zápachová uzávěrka TECEdrainline max., boční odpadový vývod DN 70, 1,2 l/s Široká zápachová uzávěrka pro sprchový žlábek TECEdrainline pro otočné upevnění do trupu žlábku a boční připevnění k odpadové trubce DN 70 s odnímatelnou ponornou trubkou sifonu. Výška montáže od spodní hrany odpadu k horní hraně sprchového žlábku = 145 mm Kapacita zápachové uzávěry s mřížkou Basic = 1,53 l/s Výška vodního sloupce = 60 mm, v souladu s DIN EN 1253 > 50 mm Obj. č. DU ks Svislá zápachová uzávěrka TECEdrainline, DN 50, 1,3 l/s Svislá zápachová uzávěrka pro sprchový žlábek TECEdrainline pro otočné upevnění do trupu žlábku a pro svislé připevnění k odpadové trubce DN 50 s odnímatelnou ponornou trubkou sifonu. Minimální montážní výška od horního okraje žlábku k dolní hraně výztuže = 65 mm Kapacita zápachové uzávěry s mřížkou Basic = 1,4 l/s Výška vodního sloupce = 50 mm, v souladu s DIN EN 1253 Nutné vybrání = 130 mm Obj. č. DU ks Odd 2: 10

7 TECEdrainline montážní podpěry, zvuková izolace, těsnění Montážní podpěry TECEdrainline se zvukovou izolací Montážní podpěry pro upevnění k trupu sprchového žlábku TECEdrainline pro snadné nastavení výšky trupu žlábku během montáže. Nastavitelný rozsah od základny podpěry po horní část finální podlahy: mm Obj. č mm Obj. č Složení: 4 x montážní podpěra vč. zvukové izolace a upevňovacího materiálu. Obj. č. DU ** mm 1 sada (4 položky) mm 1 sada (4 položky) **nahrazuje Zvuková izolace Drainbase pro TECEdrainline a TECEdrainboard Zvukoizolační podložka pod stěrku v oblasti bezbariérových sprchových koutů nebo v celé koupelně. Chcete-li dosáhnout zlepšení akustických podmínek po rekonstrukci a v novostavbách. Hlučnost potrubí u běžného sprchového koutu: 22 db(a) s TECEdrainline (zprávu poskytneme na vyžádání). Vyrobeno z vysoce odolných gumových granulí vázaných s elastomerem PUR. Rozměry dodání: 1,25 m x 1,25 m x 6 mm a 8,0 m x 1,25 m x 6 mm (válec cca 50 kg) Kategorie protipožární ochrany: B2 (DIN 4102) Odolnost vůči tepelnému přenosu: 0,05 (m² K)/W Kompresní námaha při 15 t/m²: 0,6 mm Obj. č. DU ks Obj. č. DU m/role Izolační tkanina pro TECEdrainline a TECEdrainboard Vodotěsná páska na celou oblast podlahy, prvek bezbariérového sprchového koutu TECEdrainboard nebo pro sprchový žlábek TECEdrainline. Délka role 30 m, šířka 1 m. WG 601 RG 2 Obj. č. DU1 DU2 DU m/role Poznámka: Těsnicí páska TECEdrainboard (šířka 0,1 m) možná i pro utěsnění (Objednací č , viz strana 29). Odd 2: 11

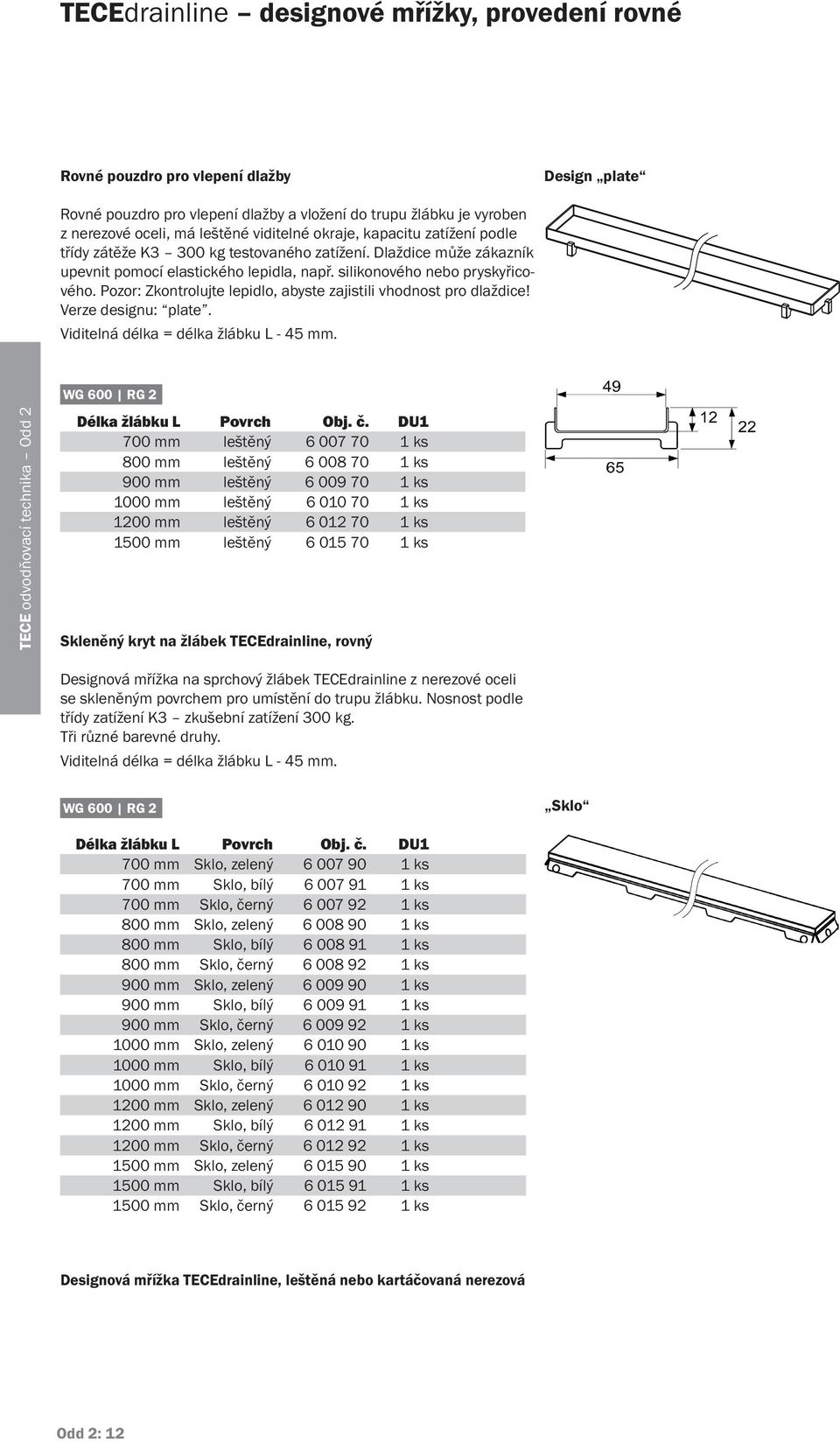

8 TECEdrainline designové mřížky, provedení rovné Rovné pouzdro pro vlepení dlažby Design plate Rovné pouzdro pro vlepení dlažby a vložení do trupu žlábku je vyroben z nerezové oceli, má leštěné viditelné okraje, kapacitu zatížení podle třídy zátěže K3 300 kg testovaného zatížení. Dlaždice může zákazník upevnit pomocí elastického lepidla, např. silikonového nebo pryskyřicového. Pozor: Zkontrolujte lepidlo, abyste zajistili vhodnost pro dlaždice! Verze designu: plate. Viditelná délka = délka žlábku L - 45 mm. 700 mm leštěný ks 800 mm leštěný ks 900 mm leštěný ks 1000 mm leštěný ks 1200 mm leštěný ks 1500 mm leštěný ks Skleněný kryt na žlábek TECEdrainline, rovný Designová mřížka na sprchový žlábek TECEdrainline z nerezové oceli se skleněným povrchem pro umístění do trupu žlábku. Nosnost podle třídy zatížení K3 zkušební zatížení 300 kg. Tři různé barevné druhy. Viditelná délka = délka žlábku L - 45 mm. 700 mm Sklo, zelený ks 700 mm Sklo, bílý ks 700 mm Sklo, černý ks 800 mm Sklo, zelený ks 800 mm Sklo, bílý ks 800 mm Sklo, černý ks 900 mm Sklo, zelený ks 900 mm Sklo, bílý ks 900 mm Sklo, černý ks 1000 mm Sklo, zelený ks 1000 mm Sklo, bílý ks 1000 mm Sklo, černý ks 1200 mm Sklo, zelený ks 1200 mm Sklo, bílý ks 1200 mm Sklo, černý ks 1500 mm Sklo, zelený ks 1500 mm Sklo, bílý ks 1500 mm Sklo, černý ks Sklo Designová mřížka TECEdrainline, leštěná nebo kartáčovaná nerezová Odd 2: 12

9 TECEdrainline designové mřížky, provedení rovné ocel pro sprchový žlábek, rovná Designová mřížka pro sprchový žlábek TECEdrainline (rovná verze) z leštěné nebo kartáčované nerezové oceli pro upevnění do trupu sprchového žlábku, nosnost podle třídy zátěže K3 zkušební zatížení 300 kg. Dodává se v různých designech. Viditelná délka = délka žlábku L - 45 mm. 700 mm leštěný ks 700 mm kartáčovaný ks 800 mm leštěný ks 800 mm kartáčovaný ks 900 mm leštěný ks 900 mm kartáčovaný ks 1000 mm leštěný ks 1000 mm kartáčovaný ks 1200 mm leštěný ks 1200 mm kartáčovaný ks 1500 mm leštěný ks 1500 mm kartáčovaný ks Design steel 700 mm leštěný ks 700 mm kartáčovaný ks 800 mm leštěný ks 800 mm kartáčovaný ks 900 mm leštěný ks 900 mm kartáčovaný ks 1000 mm leštěný ks 1000 mm kartáčovaný ks 1200 mm leštěný ks 1200 mm kartáčovaný ks 1500 mm leštěný ks 1500 mm kartáčovaný ks Design basic 700 mm leštěný ks 700 mm kartáčovaný ks 800 mm leštěný ks 800 mm kartáčovaný ks 900 mm leštěný ks 900 mm kartáčovaný ks 1000 mm leštěný ks 1000 mm kartáčovaný ks 1200 mm leštěný ks 1200 mm kartáčovaný ks 1500 mm leštěný ks 1500 mm kartáčovaný ks Design lines Odd 2: 13

10 TECEdrainline designové mřížky, provedení rovné 700 mm leštěný ks 700 mm kartáčovaný ks 800 mm leštěný ks 800 mm kartáčovaný ks 900 mm leštěný ks 900 mm kartáčovaný ks 1000 mm leštěný ks 1000 mm kartáčovaný ks 1200 mm leštěný ks 1200 mm kartáčovaný ks 1500 mm leštěný ks 1500 mm kartáčovaný ks 700 mm leštěný ks 700 mm kartáčovaný ks 800 mm leštěný ks 800 mm kartáčovaný ks 900 mm leštěný ks 900 mm kartáčovaný ks 1000 mm leštěný ks 1000 mm kartáčovaný ks 1200 mm leštěný ks 1200 mm kartáčovaný ks 1500 mm leštěný ks 1500 mm kartáčovaný ks Design drops Design royal" 700 mm leštěný ks 700 mm kartáčovaný ks 800 mm leštěný ks 800 mm kartáčovaný ks 900 mm leštěný ks 900 mm kartáčovaný ks 1000 mm leštěný ks 1000 mm kartáčovaný ks 1200 mm leštěný ks 1200 mm kartáčovaný ks 1500 mm leštěný ks 1500 mm kartáčovaný ks Design quadratum Odd 2: 14

11 TECEdrainline designové mřížky, provedení rovné 700 mm leštěný ks 700 mm kartáčovaný ks 800 mm leštěný ks 800 mm kartáčovaný ks 900 mm leštěný ks 900 mm kartáčovaný ks 1000 mm leštěný ks 1000 mm kartáčovaný ks 1200 mm leštěný ks 1200 mm kartáčovaný ks 1500 mm leštěný ks 1500 mm kartáčovaný ks Design organic" Odd 2: 15

12 TECEdrainline designové mřížky, rohové provedení 90 Rohové provedení (90 ) pouzdra pro vlepení dlažby Rohové provedení pouzdra pro vlepení dlažby a vložení do trupu žlábku je vyroben z nerezové oceli, má leštěné viditelné okraje, nosnost podle třídy zátěže K3 300 kg testovaného zatížení pro připojení na místě pomocí elastického lepidla, např. silikonového nebo pryskyřicového. Upozornění: Zkontrolujte lepidlo, abyste zajistili vhodnost pro dlaždice! Verze designu: plate, ve dvou částech. Viditelná délka = délka žlábku L - 22,5 mm. Design plate 900 x 900 mm leštěný ks 1000 x 1000 mm leštěný ks 1200 x 1200 mm leštěný ks 1500 x 1500 mm leštěný ks Designová mřížka TECEdrainline, leštěná nebo kartáčovaná nerezová oceli pro rohové provedení žlábku (90 ) Designová mřížka pro sprchový žlábek TECEdrainline (rohové provedení 90 ) z leštěné nebo kartáčované nerezové oceli pro upevnění do trupu sprchového žlábku, nosnost podle třídy zátěže K3 zkušební zatížení 300 kg. K dispozici různé designy, ve dvou částech. Viditelná délka = délka žlábku L - 22,5 mm. 900 x 900 mm leštěný ks 1000 x 1000 mm leštěný ks 1200 x 1200 mm leštěný ks 1500 x 1500 mm leštěný ks Design steel Odd 2: 16

13 TECEdrainline designové mřížky, rohové provedení x 900 mm leštěný ks 900 x 900 mm kartáčovaný ks 1000 x 1000 mm leštěný ks 1000 x 1000 mm kartáčovaný ks 1200 x 1200 mm leštěný ks 1200 x 1200 mm kartáčovaný ks 1500 x 1500 mm leštěný ks 1500 x 1500 mm kartáčovaný ks 900 x 900 mm leštěný ks 900 x 900 mm kartáčovaný ks 1000 x 1000 mm leštěný ks 1000 x 1000 mm kartáčovaný ks 1200 x 1200 mm leštěný ks 1200 x 1200 mm kartáčovaný ks 1500 x 1500 mm leštěný ks 1500 x 1500 mm kartáčovaný ks Design basic Design lines 900 x 900 mm leštěný ks 900 x 900 mm kartáčovaný ks 1000 x 1000 mm leštěný ks 1000 x 1000 mm kartáčovaný ks 1200 x 1200 mm leštěný ks 1200 x 1200 mm kartáčovaný ks 1500 x 1500 mm leštěný ks 1500 x 1500 mm kartáčovaný ks Design drops Odd 2: 17

14 TECEdrainline designové mřížky, rohové provedení x 900 mm leštěný ks 900 x 900 mm kartáčovaný ks 1000 x 1000 mm leštěný ks 1000 x 1000 mm kartáčovaný ks 1200 x 1200 mm leštěný ks 1200 x 1200 mm kartáčovaný ks 1500 x 1500 mm leštěný ks 1500 x 1500 mm kartáčovaný ks 900 x 900 mm leštěný ks 900 x 900 mm kartáčovaný ks 1000 x 1000 mm leštěný ks 1000 x 1000 mm kartáčovaný ks 1200 x 1200 mm leštěný ks 1200 x 1200 mm kartáčovaný ks 1500 x 1500 mm leštěný ks 1500 x 1500 mm kartáčovaný ks Design royal" Design quadratum 900 x 900 mm leštěný ks 900 x 900 mm kartáčovaný ks 1000 x 1000 mm leštěný ks 1000 x 1000 mm kartáčovaný ks 1200 x 1200 mm leštěný ks 1200 x 1200 mm kartáčovaný ks 1500 x 1500 mm leštěný ks 1500 x 1500 mm kartáčovaný ks Design organic" Odd 2: 18

15 Zakázkový list pro atypické rozměry žlábku TECEdrainline Stavba TECE Česká republika Česká republika Fax Popis objektu Číslo nabídky Jméno Ulice, č. PSČ, město/obec Dodací lhůta TECE zástupce v terénu Účastníci Investor Kontakt Ulice, město/obec Telefon/fax Projektant Kontakt Ulice, město/obec Telefon/fax (přibližně 4-6 týdnů po technickém schválení zákazníkem) Montážní společnost Kontakt Ulice, město/obec Telefon/fax Velkoobchod Kontakt Ulice, město/obec Telefon/fax Objednávka č. Odd 2: 19

16 Zakázkový list pro atypické rozměry žlábku TECEdrainline Stavba Poznámky: Pro všechny neuvedené hodnoty se použijí hodnoty standardní. Maximální délka žlábku (L1, L4, L5) je 1500 mm. L 1 = mm L 2 = mm / Středová zápachová uzávěrka L 3 * = mm * pouze pro druhou zápachovou uzávěrku L 4 = mm L 5 = mm L 6 = mm / Středová zápachová uzávěrka L 7 = mm Středová zápachová uzávěrka leštěný kartáčovaný Zápachová uzávěrka, extra-nízká, 0,7 l/s, montážní výška = 95 mm Obj. č Zápachová uzávěrka, standard, 0,8 l/s, montážní výška = 120 mm Obj. č Zápachová uzávěrka, max DN 70, 1,2 l/s, montážní výška = 148 mm Obj. č Zápachová uzávěrka, svislá DN 70, 1,3 l/s, montážní výška = 65 mm Obj. č Montážní podpěry, krátké, mm Obj. č Montážní podpěry, dlouhé, mm Obj. č Odpadová základna, zvukoizolační podložka 1,25 m x 1,25 m Obj. č Odpadová základna, zvukoizolační podložka 1,25 m x 8,00 m Obj. č Schváleno Datum, podpis Odd 2: 20

17 TECEdrainline náhradní díly Sprchový žlábek, odpad Umíst. Obj. č. Popis RG/WG Těsnicí límec, rovný 700 mm 2/ Těsnicí límec, rovný 800 mm 2/ Těsnicí límec, rovný 900 mm 2/ Těsnicí límec, rovný 1000 mm 2/ Těsnicí límec, rovný 1200 mm 2/ Těsnicí límec, rovný 1500 mm 2/ Těsnicí límec 900 x 900 mm 2/ Těsnicí límec 1000 x 1000 mm 2/ Těsnicí límec 1200 x 1200 mm 2/ Těsnicí límec 1500 x 1500 mm 2/ Ponorná trubka pro plochý odpad 2/ Ponorná trubka pro standardní odpad 2/ Ponorná trubka pro maximální odpad 2/ Těsnění ponorné trubky 2/ Těsnění mezi kanálkem a odpadem 2/600 Designové mřížky, pouzdro pro vlepení dlažby Umíst. Obj. č. Popis RG/WG Zvedací nástroj 2/ Distanční svorky 2/ Duté podpěry, nerezová ocel 2/600 (až do srpna 2007) Duté podpěry, šedá barva (od srpna 2007) 2/600 Odd 2: 21
