1 TECEdrainboard Seznam sortimentu

2 TECEdrainboard popis výrobku TECEdrainboard pevná základna pro bezbariérové sprchové kouty Pomocí TECEdrainboard lze nyní bezbariérové sprchové kouty instalovat rychleji a bezpečněji. Sklon i těsný odpad jsou nyní zabudovány do tohoto masivního odpadového systému. Montáž může provést instalační firma, která předává naprosto vodotěsné řešení pro obložení. Deska s extrémně vysokou kompresní silou z tohoto důvodu lze použít mozaikové dlaždice pro sprchové kouty s přístupem pro invalidní vozíky Minimální montážní výška 40 mm Nečekáte na zatuhnutí podkladu, lze dláždit okamžitě po nainstalování Jednoduché utěsnění dokonale vodotěsnou speciální izolační tkaninou Šest různých rozměrů od 300 mm do 1500 mm Plastový odpad se svislým nebo vodorovným napojením (odvod 0,8 l/s) Deska z pevné a odolné polyuretanové pěny. Přístupnost pro invalidní vozíky i při použití mozaikových dlaždic. Volitelné: Protipožární řešení z nerezové oceli R 90 se svislým odpadem) Rozměr desky lze upravit na místě Zvukoizolační podložka pro optimální odhlučnění (s odbornou zprávou ohledně zvukové izolace) Vhodné pro TECEdrainboard: Čtyři nerezové designové mřížky z kolekce TECEdrain. Nastavitelný spodní rám dle výšky podkladu Odd 2: 24

3 TECEdrainboard obsah Stránka Montážní prvky 26 Odpady 27 Designové mřížky 28 Příslušenství 29 Náhradní díly 30 Odd 2: 25

4 TECEdrainboard montážní prvky Sprchový prvek TECEdrainboard Sprchový prvek z plastu PUR se zabudovanou vodotěsnou fólií a přesahem (4 cm) pro bezpečné napojení izolace v oblasti podlahy a stěny. Nastavený spád 2 až 3 procenta do středového odpadu, lze přímo zakrýt dlaždicemi, přístupnost invalidních vozíků pro všechny typy dlaždic (i pro mozaiku), se samotěsnícím šroubovým spojem pro odpadní sifon. Rozměry (D x B x V) 300 x 300 x 30 mm ks 900 x 900 x 40 mm ks 1000 x 1000 x 40 mm ks 1200 x 1200 x 40 mm ks 1200 x 900 x 40 mm ks 1500 x 1500 x 40 mm ks TECEdrainboard spodní rám Spodní rám z práškované oceli s variabilním nastavením výšky od 90 mm do maximálně 140 mm, pro libovolné nastavení na požadovanou úroveň podlahy s upevňovací jednotkou pro odpadní sifon. Další stavební úpravy již nejsou nutné. Rozměry (D x B) 900 x 900 mm ks 1000 x 1000 mm ks 1200 x 1200 mm ks 1200 x 900 mm ks 1500 x 1500 mm ks Odd 2: 26

5 TECEdrainboard odpady TECEdrainboard odpady z plastu, DN 50 svislé, včetně mřížky basic 100 x 100 mm TECEdrainboard podlahový odpad z plastu, vhodný pro bezbariérový sprchový kout, napojení DN 50, svislý (sklon spoje 90 ), odvod 0,8 l/s, pro připojení k HT potrubí při dodržení normy DIN 19560, s těsnicí vložkou a kompresním ventilem, odnímatelným odpadem, výška vodního sloupce 50 mm, s ochranným krytem. S rámem mřížky z plastu s plynulým nastavením výšky a možností otáčení, ø 100 mm, s mřížkou z nerezové oceli ks TECEdrainboard vodorovný odpad, DN 50 včetně mřížky basic 100 x 100 mm TECEdrainboard podlahový odpad z plastu, vhodný pro bezbariérový sprchový kout, napojení DN 50, vodorovný (sklon spoje 1,5 ), odvod 0,8 l/s, pro připojení k HT potrubí při dodržení normy DIN 19560, s těsnicí vložkou a kompresním ventilem, odnímatelným odpadem, výška vodního sloupce 50 mm, s ochranným krytem. S rámem mřížky z plastu s plynulým nastavením výšky a možností otáčení, ø 100 mm, s mřížkou z nerezové oceli ks TECEdrainboard-FireStop protipožární odpad z nerezové oceli, DN 50 včetně mřížky basic 100 x 100 mm TECEdrainboard-FireStop, protipožární odpad z nerezové oceli, vhodný pro bezbariérový sprchový kout, napojení DN 50, svislý (sklon spoje 90 ), odvod 0,8 l/s, pro připojení k HT potrubí při dodržení normy DIN 19560, s těsnicí vložkou a kompresním ventilem, odnímatelným protipožárním odpadem VA-50E z nerezové oceli (třída protipožární ochrany R 90, AbP: P-MPA-E ), výška vodního sloupce 60 mm, připojení zemnícího kabelu, s ochranným krytem. S rámem mřížky z plastu s plynulým nastavením výšky a možností otáčení, ø 100 mm, s mřížkou z nerezové oceli. Nelze použít v kombinaci se spodními rámy ks Odd 2: 27

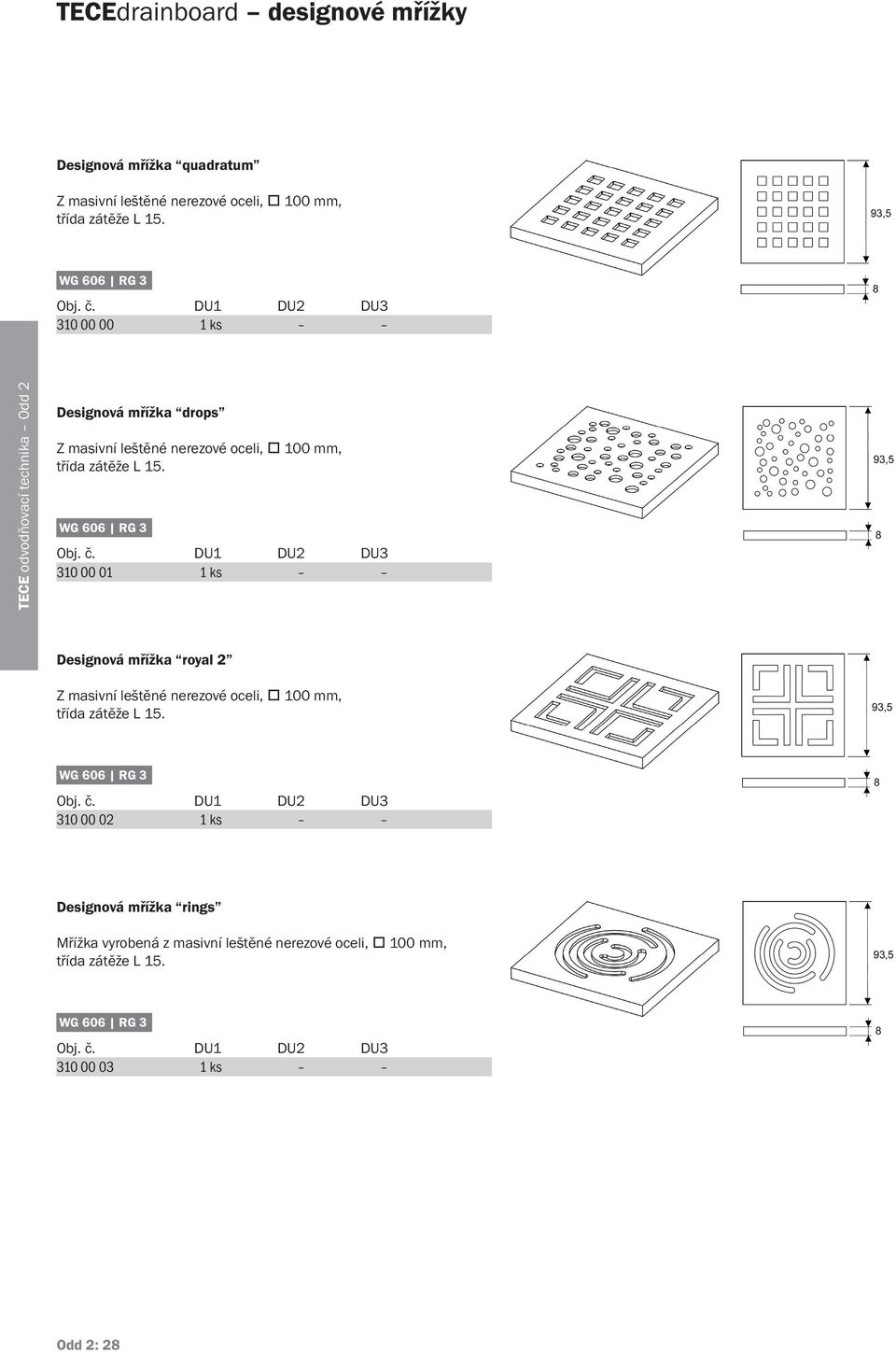

6 TECEdrainboard designové mřížky Designová mřížka quadratum Z masivní leštěné nerezové oceli, 100 mm, třída zátěže L 15. WG 606 RG ks Designová mřížka drops Z masivní leštěné nerezové oceli, 100 mm, třída zátěže L 15. WG 606 RG ks Designová mřížka royal 2 Z masivní leštěné nerezové oceli, 100 mm, třída zátěže L 15. WG 606 RG ks Designová mřížka rings Mřížka vyrobená z masivní leštěné nerezové oceli, 100 mm, třída zátěže L 15. WG 606 RG ks Odd 2: 28

7 TECEdrainboard příslušenství TECEdrainboard izolační páska Vodotěsná izolační páska pro bezbariérový sprchový prvek TECEdrainboard. Délka role 5 m, šířka 0,1 m m/role Izolační tkanina pro TECEdrainboard a TECEdrainline Vodotěsná textilní izolace na celou podlahu, prvek bezbariérového sprchového koutu TECEdrainboard nebo na sprchový žlábek TECEdrainline. Délka role 30 m, šířka 1 m m/role TECEdrainboard vnější těsnicí roh Vodotěsný vnější těsnicí roh pro bezbariérový sprchový prvek TECEdrainboard ks TECEdrainboard vnitřní těsnicí roh Vodotěsný vnitřní těsnicí roh pro bezbariérový sprchový prvek TECEdrainboard ks Poznámka: Pro snížení hluků lze použít i zvukoizolační podložku Drainbase (objednací č a ). Odd 2: 29

8 TECEdrainboard náhradní díly Sprchový prvek, odpad Umíst. Obj. č. Popis Mřížka basic z nerezové oceli Rám mřížky z plastu Ponorná trubice z plastu Zachycovač pachů z plastu Horní kompresní ventil Šroub a ochranný kryt po dobu instalace Těsnicí kroužek Dolní kompresní ventil Trup podlahového odpadu z plastu, DN 50, vodorovný Trup podlahového odpadu z plastu, DN 50, svislý Vyrovnávací kroužky pro nastavení výšky rámu mřížky (2, 3, 4 mm) Odd 2: 30

9

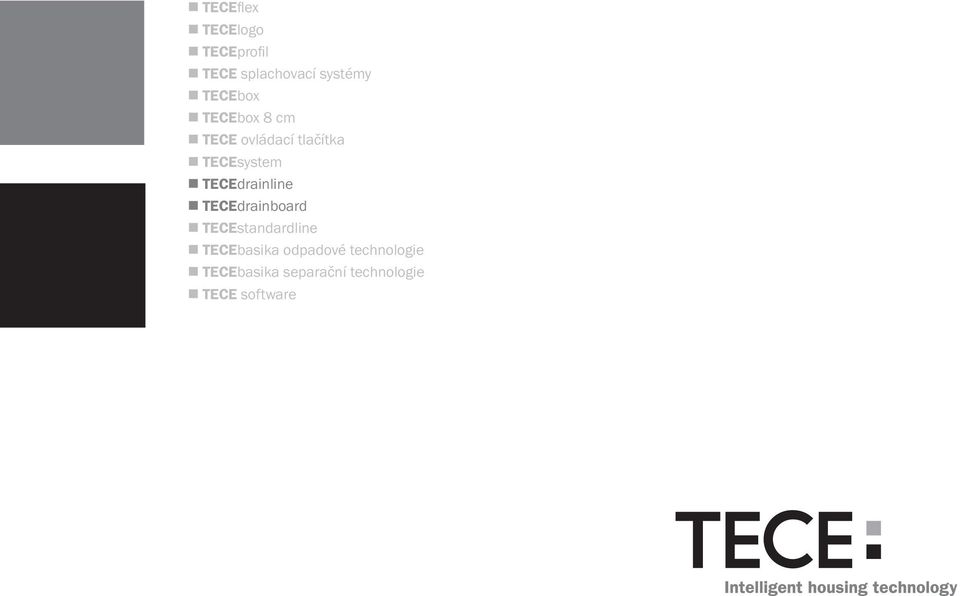

10 n TECEflex n TECElogo n TECEprofil n TECE splachovací systémy n TECEbox n TECEbox 8 cm n TECE ovládací tlačítka n TECEsystem n TECEdrainline n TECEdrainboard n TECEstandardline n TECEbasika odpadové technologie n TECEbasika separační technologie n TECE software
