1 MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE Sběrací lisy BRNO 2012 VÁCLAV VEČEŘE

2 Mendelova univerzita v Brně Agronomická fakulta Ústav zemědělské, potravinářské a environmentální techniky Sběrací lisy Bakalářská práce Vedoucí práce: doc. Ing. Jan Červinka, CSc. Vypracoval: Václav Večeře Brno 2012

3 PROHLÁŠENÍ Prohlašuji, ţe jsem bakalářskou práci na téma, Sběrací lisy vypracoval samostatně a pouţil jen pramenů, které cituji a uvádím v přiloţeném seznamu literatury. Bakalářská práce je školním dílem a můţe být pouţita ke komerčním účelům jen se souhlasem vedoucího bakalářské práce a děkana Agronomické fakulty Mendelovy univerzity v Brně. dne. podpis bakaláře..

4 PODĚKOVÁNÍ Děkuji vedoucímu bakalářské práce doc. Ing. Janu Červinkovi, CSc. za cenné rady, připomínky a metodické vedení práce, panu Ing. Josefu Mládkovi za zapůjčení strojů, které jsem pouţíval při měření, dále také panu Ing. Josefu Krušinovi z Agro Vysočiny Bystré.

5 ABSTRAKT Bakalářská práce je zaměřena na rozdělení a popis sběracích lisů na hranolovité a válcové balíky určené pro lisování slámy a píce. První části se práce zabývá rozdělením a charakteristikou sběracích lisů. Ve druhé části se práce zabývá polnělaboratorním měřením. Byly nalisovány balíky o rozměrech 0,9 m 1,3 m a 1,7 m, ze kterých byly zjištěny rozměry a hmotnost balíku. Klíčová slova: lis, komora, ústrojí, balík, sláma ABSTRACT This thesis is focused on the types and description of pick-up balers for prism and round balls used to press straw and feed. In the first part it focuses on the division and characteristics of pick-up balers. In the second part it deals with the field-laboratory measurements. The balls that were pressed were of the dimensions 0,9 m; 1,3 m and 1,7 m. They were used to specify the dimensions and weight of the ball. Keywords: press, chamber, apparatus, ball, straw

6 OBSAH 1 ÚVOD CÍL PRÁCE SBĚRACÍ LISY Uţívané značky v České republice ROZDĚLENÍ A CHARAKTERISTIKA SBĚRACÍCH LISŮ AGROTECHNICKÉ POŢADAVKY NA SBĚRACÍ LISY SVINOVACÍ LISY NA VÁLCOVÉ BALÍKY Svinovací lisy s variabilní (proměnnou) komorou Svinovací lisy s konstantní (pevnou) komorou SBĚRACÍ LISY NA HRANOLOVITÉ BALÍKY STROJE PRO OVÍJENÍ BALÍKŮ POLNĚ LABORATORNÍ MĚŘENÍ Cíl Polně - laboratorní měření Místo Polně - laboratorní měření POUŢITÁ SOUPRAVA PŘI MĚŘENÍ Pouţité stroje Claas Ares 697 ATZ Claas Variant Manipulace s balíky - JCB Farm special Váţící zařízení METODIKA MĚŘENÍ Nastavení lisu Měření výšky Zjištění hmotnosti Výpočet objemu Výpočet měrné hmotnosti

7 12 ZHODNOCENÍ VÝSLEDKŮ LISY KULATÝCH BALÍKŮ SKLADOVÁNÍ BALÍKŮ Ilustrační výpočet skladování ZÁVĚR POUŢITÁ LITERATURA A ZDROJE SEZNAM OBRÁZKŮ SEZNAM TABULEK

8 1 ÚVOD V dnešní době se zemědělská výroba v České republice stále více ubírá ke zkvalitnění a zefektivnění prováděné práce. Příčinou tohoto jevu jsou stále vyšší peněţní vstupy, jak u pohonných hmot, tak u dalších materiálů k výrobě potřebných. Neméně jiná situace je u sklizně materiálů zbytkových - sláma, nebo produktových -pícnin. Obě tyto komodity je třeba zavčas, ve správné kvalitě a vlhkosti sklidit a uskladnit pro další její vyuţití, jak u slámy pro podestýlání, tak jako krmivo v ţivočišné výrobě. V poslední době se tyto komodity stále více vyuţívají také jako energetické palivo pro bioplynové stanice. Moţnosti sklizně výše uvedených komodit jsou různé, a proto se určuje vhodnost stroje podle dalšího vyuţití a rentability. Jednou z moţností, kterou se dále budu v mé práci zabývat, je sklizeň sena, slámy a pícnin pomocí svinovacích lisů válcových balíků. Pícniny jsou důleţitou a nenahraditelnou součástí výţivy hospodářských zvířat, zajišťují hodnotnou potravu v kaţdém ročním období. V letním období se zvířata mohou pást na pastvinách, ale v zimním období je nutné mít dostatečné zásoby kvalitního krmiva. V dnešní době je velice rozšířená konzervace píce senáţováním do jámy, do vaků a do balíků. Sklizeň píce má tyto fáze: sečení, obracení, shrnování, sbírání, řezání, lisování, vázání a balení. Způsoby uskladnění píce a slámy si kaţdý zemědělec vybírá individuálně. Vybírá si způsob, který je pro něj nejekonomičtější a nejsnadnější. 8

9 Transport slámy a sena z pole do stodoly představoval do vynálezu svinovacích lisů značně namáhavou práci. Seno se vidlemi rovnalo na vůz, kde ho další člověk musel urovnat a sešlapávat. Svoz slámy nebyl o moc jednodušší. První ţací vazače, které slámu ihned vázaly do snopů, byly vyrobeny jiţ roku Koncem 19. století se prosadily stacionární lisy na slámu. Slisované a svázané balíky do značné míry usnadňovaly transport i ukládání slámy. Významný pokrok představoval vynález sběrače (pick-upu), takţe taţené lisy mohly nyní sbírat řádky a materiál lisovat do balíků (většinou hranolovitých). Tyto těţké balíky se ale stále musely ručně vidlemi házet na vůz, coţ bylo fyzicky velice namáhavé. Aţ kdyţ se začaly na traktory montovat vývodové hřídele, mohly se prosadit sběrací lisy dnešních typů. Skutečnou revoluci v ţací technice představoval aţ lis na válcové balíky, který se začal prosazovat v sedmdesátých letech 20. století. Tyto stroje pracovaly enormní rychlostí a s balíky mohl snadno manipulovat čelní nakladač, coţ znamenalo naloţení balíku na vozy nebo jejich uskladnění. Nyní se svinovací lisy pouţívají i k výrobě siláţe, kdy se lisem posbírá zavadlá pícnina, která se zabalí do PVC fólie a můţe tak začít proces kvašení. [16] 9

10 2 CÍL PRÁCE Cílem bakalářské práce na téma,, Sběrací lisy bylo rozdělit a popsat lisy jak na válcové tak na hranolovité balíky. V další části porovnat naměřené hodnoty sběracích lisů a zhodnotit vliv velikosti a tlaku balíku na měrné hmotnosti. 10

11 3 SBĚRACÍ LISY Úkolem sběracích lisů je plynule sebrat ze shrnutých řádků zavadlý nebo častěji suchý stébelnatý materiál (píci, slámu, len), slisovat jej a svázat do stejných balíků, ale seřiditelné velikosti a slisovatelnosti. Balíky se buď uloţí na strniště v poţadovaném směru, nebo se naloţí na dopravní prostředky. Balíky mohou být malé, hranolovité o hmotnosti 20 aţ 35 kg, umoţňující ruční manipulaci, nebo velké, tzv. obří, válcovité - kruhového průřezu o hmotnosti 190 aţ 500 kg, nebo hranolovité - čtvercového průřezu o hmotnosti 380 aţ 600 kg. Tyto válcové a hranolovité balíky vyţadují stroje pro manipulaci. [10] Lisováním se zvýší objemová hmotnost materiálu. Úměrně s tím se zlepší vyuţití nosnosti dopravních prostředků a skladovacích prostorů. Je usnadněna kontrola mnoţství sklízeného materiálu (počítače balíků na lisech) a plánování spotřeby. Sbíraný a lisovaný materiál musí být rovnoměrně proschlý s 10 % sklizňovou vlhkostí u píce pod 15 %, u slámy pod 18 %, u uroseného lnu pod 16 %, jinak hrozí nebezpečí plesnivění. Píce slisovaná do malých balíků běţné velikosti s vlhkostí 20 aţ 40 % se musí dosoušet ventilačním způsobem. V nákladech na sklizeň pomocí sběracích lisů tvoří velkou poloţku náklady na motouz. Zbytky motouzu mohou způsobovat potíţe v trávicím ústrojí zvířat i navíjením na hřídele následných strojů, například rozmetadel chlévské mrvy. [10] 3.1 Uţívané značky v České republice Case, Mc Hale, Krone, Claas, John Deere, Orkel, Maschio, New Holland, Fendt, Faramol, Welger, pro moji práci jsem si vybral značku Claas 11

12 4 ROZDĚLENÍ A CHARAKTERISTIKA SBĚRACÍCH LISŮ a) podle mobility rozeznáváme lisy stacionární, které lisují senáţe do vaků neboli rukávců, nebo mobilní, tzv. sběrací, které mohou být traktorové, zpravidla návěsné nebo samojízdné. b) podle vytvořeného produktu jsou lisy na tvorbu: o balíků a to buď hranolovitých, nebo válcových, o vaků (rukávců), o briket (pístové, šnekové, prstencové), o granulí (s prstencovou nebo plochou matricí); c) podle velikosti balíků na lisy vytvářející: o balíky malé, hranolovité o rozměrech: (0,32 aţ 0,46) (0,4 aţ 0,5) (0,4 aţ 1,1) m a hmotnosti 20 aţ 35 kg, o balíky velké válcové o rozměrech: (1,2 aţ 1,5 ) průměru (0,6 aţ 1,8 ) m a hmotností 190 aţ 500 kg, o balíky velké hranolovité o rozměrech: (1,2 x 1,2) (1,5 aţ 2,5) m a hmotnosti 380 aţ 600 kg, d) podle provedení lisovacího ústrojí jsou: o pístové - u kterých se píst pohybuje přímovratným pohybem. Jejich pohon můţe být buď mechanický (prostřednictvím klikového mechanismu) nebo hydraulický (olejové čerpadlo, rozvod) o svinovací rolovací, které podle formování jádra balíku jsou buď s utuţovaným jádrem, a mají pásové nebo hrabicové svinovací ústrojí, nebo s neutuţeným jádrem balíku. V těchto lisech se svinuje sláma (píce) prostřednictvím pohyblivých ústrojí na obvodu komor, která mohou být tvořena buď svinovacími válci, pásovými dopravníky, svinovacími hrabivými dopravníky, nebo jejich kombinací. o bubnové o šnekové o prstencové 12

13 U nás se pouţívají traktorové, návěsné sběrací lisy s přímočarým vratným pohybem pístu na malé balíky (od jejich pouţívání se postupně upouští - najdeme je spíše na menších hospodářstvích), dále svinovací lisy na velké válcové balíky s neutuţeným jádrem a s utuţeným jádrem, nejčastěji pouţívané pro sklizeň uroseného lnu a pro sklizeň slámy a píce. Také se hojně uplatňují lisy na velké hranolovité balíky. Na stacionárních pracovištích se k lisování řezanky do vaků (siláţe, senáţe) pouţívají lisy šnekové (Roto-press) nebo bubnové (AG Bag). [3] Obrázek 1: Lis na malé hranolovité balíky John Deere 459 [7] 13

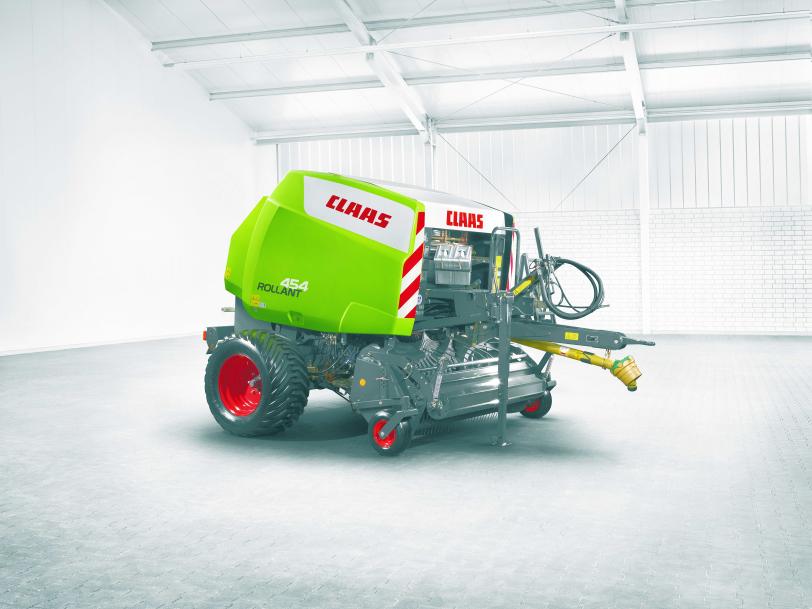

14 Obrázek 2: Lis na velké hranolovité balíky Claas QUADRANT 3200 [2] Obrázek 3: Lis na válcové balíky Claas ROLLANT 454 [2] 14

15 5 AGROTECHNICKÉ POŢADAVKY NA SBĚRACÍ LISY Základní agrotechnické poţadavky můţeme charakterizovat takto: o Stroje jsou určeny pro sklizeň píce a slámy, sběrací lisy válcové na velké balíky i na sklizeň uroseného lnu. Pozemky mají být souvislé s rovným povrchem. Svahová dostupnost u lisů na malé balíky je do 12, u lisů válcových na velké balíky při sklizni píce a slámy je do 16. o Výška strniště u pícnin 40 aţ 80 mm, u obilnin 100 aţ 200 mm. Šířka shrnutých řádků do 1,8 m a výška do 0,8 m. Vlhkost zavadlé píce max. 40 %, suché max. 20 %, slámy max. 16 %. o Šířka záběru sběracího ústrojí do 2,2 m. Ztráty nesebráním u pícnin do 2 %, u slámy do 4 aţ 5 %. U lisů na malé balíky je šířka balíků 0,32 aţ 0,46 m výška balíků 0,4 aţ 0,5 m, délka balíků 0,4 aţ 1,1 m, hmotnost balíků píce a slámy je 20 aţ 35 kg, slisovanost nad 125 kg.m -3. U lisů válcových na velké balíky při sklizni pícnin a slámy je šířka balíků 1,2 aţ 1,5 m, průměr 0,6 aţ 1,8 m, hmotnost balíku pícnin nad 400 kg, slámy nad 190 kg, slisovanost pícnin nad 220 kg.m -3, slámy nad 110 kg.m -3. U lisů na velké hranolové balíky mají rozměry 1,2 x 1,2 m, délka balíku volitelná do 2,5 m, hmotnost balíků pícnin nad 500 kg, slámy nad 380 kg, slisovanost pícnin nad 160 kg.m -3, slámy nad 120 kg.m -3. o U lisů na malé balíky je moţné spouštět balíky skluzem na strniště v poţadovaném směru nebo posunout do strany do vedle jedoucího vozu nebo do zadu a nebo je vrhačem balíku vrhat do zavěšeného velkoobjemového vozu. Délka vrhu je aţ 8 m při výšce 3 m. U lisů válcových na velké balíky se odkládá balík na strniště. U lisů hranolových se odkládá balík na strniště, nebo na akumulační návěs připojený k lisu. 15

16 o U lisů na malé balíky se vyţaduje energetický prostředek traktor s výkonem 35 aţ 60 kw, u lisů válcových na velké balíky traktor s výkonem 35 aţ 50 kw, u lisů hranolových traktor s výkonem 110 aţ 120 kw. Pracovní rychlost 6 aţ 14 km.h -1, dopravní nad 20 km.h -1, o Výkonnost W 1 v čase T 1 je u lisů na malé balíky aţ 2,5 ha.h -1, u lisů válcových na velké balíky nad 1,5 ha.h -1, u lisů hranolových nad 3 ha.h -1. o Všechny lisy musí vyhovovat předpisům o bezpečnosti práce a předpisům pro silniční provoz. [10] 16

17 6 SVINOVACÍ LISY NA VÁLCOVÉ BALÍKY Svinovací lisy rozdělujeme na lisy s variabilní (proměnnou) lisovací komorou a konstantní (stálou) lisovací komorou. Svinovací lisy pracují nekontinuálně se zastávkou stroje, při které se balík otáčí a ovinuje motouzem nebo sítí. [1] Svinovací lisy nejsou tak rozšířené jako hranolové lisy, ale jejich počet se kaţdý rok zvyšuje. Výhodou je niţší pořizovací cena, jednodušší konstrukce stroje, niţší náročnost na energetický prostředek (traktor). Nevýhodou jsou méně skladné balíky (oproti hranolovitým), u kterých vznikají při skladování hluchá místa, tudíţ můţeme uskladnit menší mnoţství materiálu. Další nevýhodu nerovnoměrné slisování při uţších řádcích, a nutnost zastavení při vytvoření kaţdého balíku, uvést vázací ústrojí do chodu a pak balík vyklopit výklopnou částí lisu na pole. Existují lisy kontinuální bez zastavení stroje, které mají dvě lisovací komory, ale u nás nejsou rozšířené. [5] 17

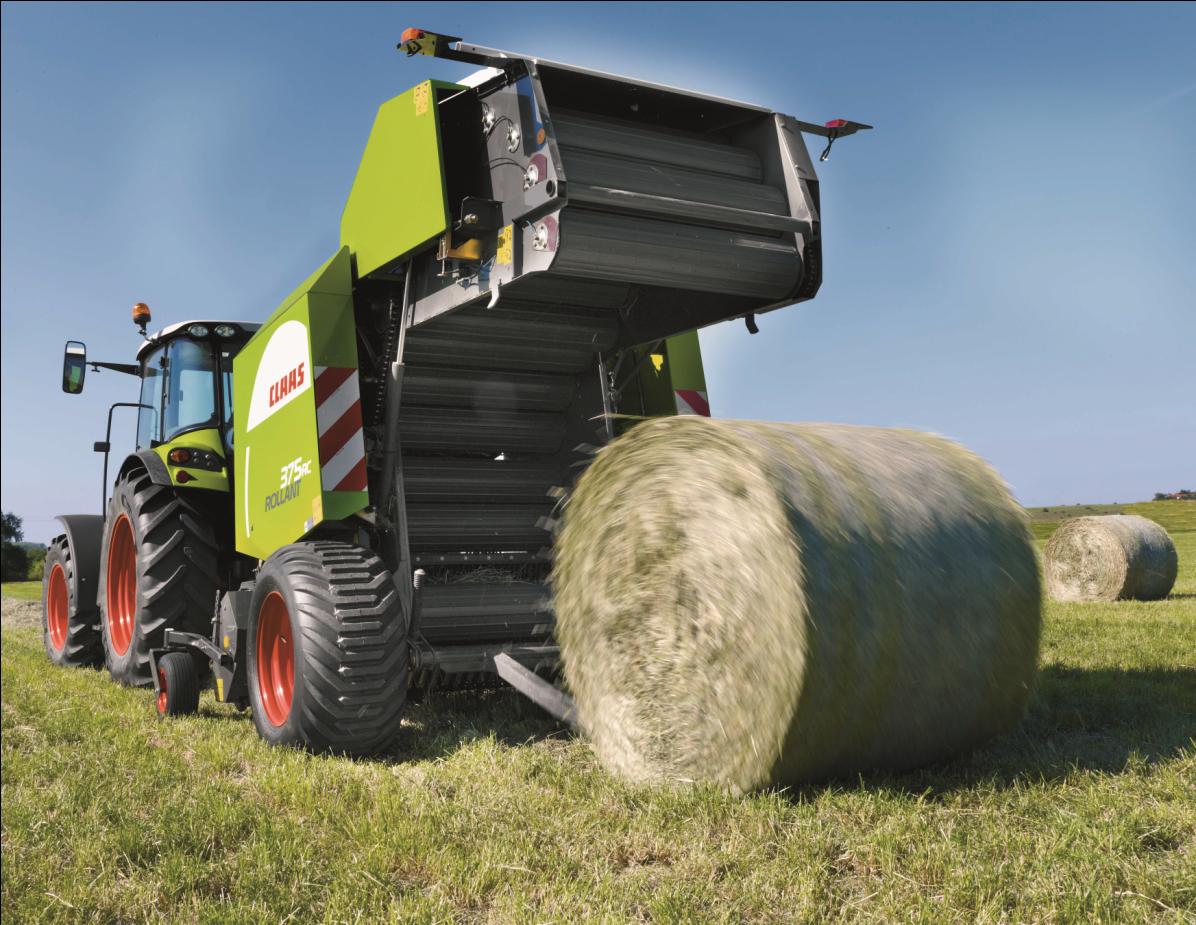

18 6.1 Svinovací lisy s variabilní (proměnnou) komorou Svinovací lisy s variabilní lisovací komorou (obr. 4) mají svinovací pásy, nebo svinovací prutové řetězy. [11] Obrázek 4: Lis s variabilní lisovací komorou [2] Obrázek 5: Způsob tvorby balíku [2] Na obrázku 4 je lis na válcové balíky s variabilní lisovací komorou. Tento je sloţen z rámu s jednonápravovým podvozkem a závěsem, sběracího mechanismu řezacího ústrojí (místo řezacího ústrojí mohou být instalovány také hrabice, nebo dopravní rotor), dále ze svinovací komory s výklopnou zadní částí, svinovacích pásů, napínacího mechanismu a z vázacího mechanismu. [8] 18

19 Pracovní postup svinovacího lisu s variabilní komorou je takový, ţe sběrací ústrojí lisu nabere hmotu z řádků a přenese ji do řezacího, případně podávacího ústrojí. Zde se materiál, v případě pouţití řezacího ústrojí rozmělní a je dopraven do lisovací komory. Po určitém nahromadění hmoty uvede pohyblivé dno lisu společně se svinovacími pásy materiál do rotačního pohybu a začíná proces svinování (tlak pásů na hmotu je moţné nastavit ručně). Téměř od počátku (od jádra balíku) je zajištěno lisování. Balíkům se pak také říká s utuţeným jádrem. Téměř konstantní lisovací tlak zajišťuje napínací mechanismus, skládající se z ocelových ramen a pruţin, který se stará o napínání nekonečných pásů. Pásy se postupně prodluţují a mění tak objem lisovací komory. Po dosaţení poţadovaného rozměru balíku, oznámí počítač obsluze aby zastavil a začíná proces vázání. Po svázání se hydraulicky otevře zadní část lisovací komory a balík je vyklopen na strniště (obr. 6). [8] Obrázek 6: Otevření lisovací komory a vyklopení balíku na strniště [2] 19

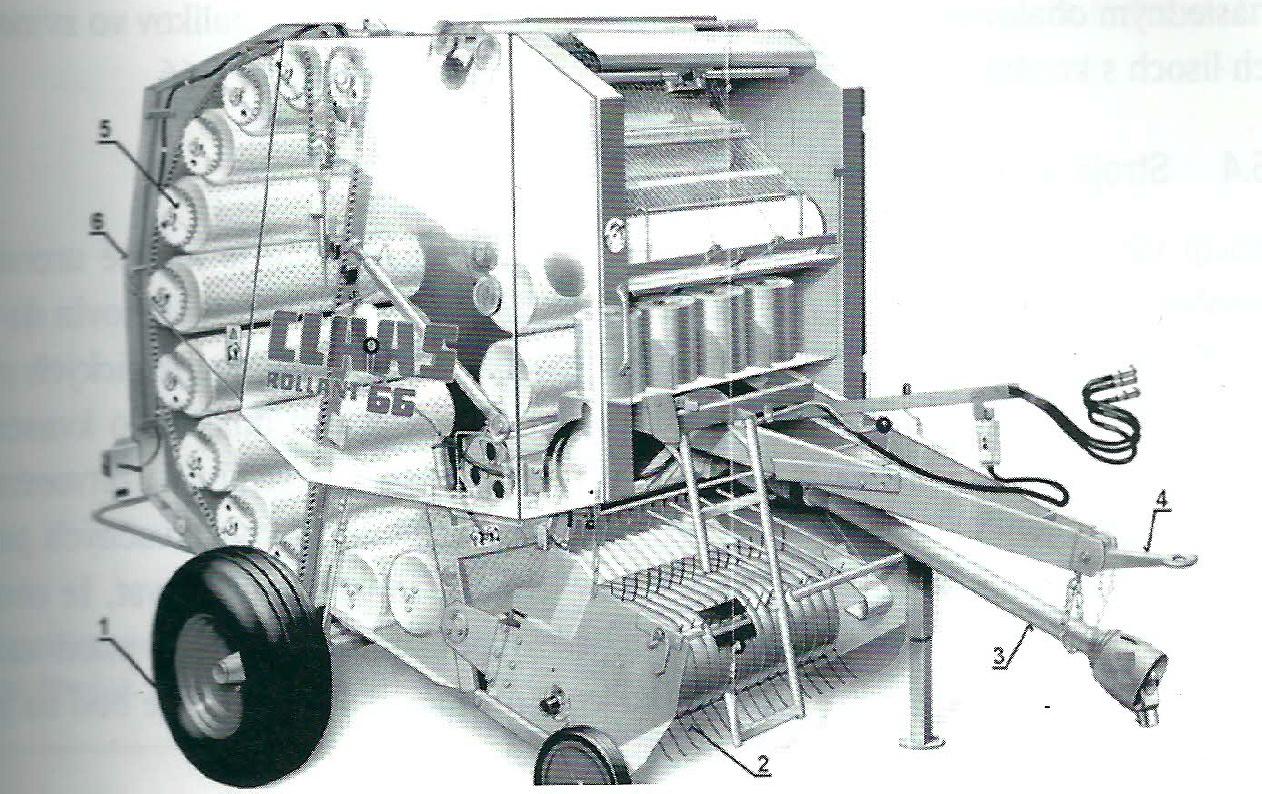

20 6.2 Svinovací lisy s konstantní (pevnou) komorou Svinovací lis s konstantní lisovací komorou (obr. 7) je tvořen kovovými, pásovými nebo válečkovými dopravníky po obvodu svinovací komory, které pracují poněkud jinak. Materiál je zpočátku formován volně, jádro balíku není utuţováno a balíky se tak nazývají s neutuţeným jádrem. Postupným hromaděním materiálu dochází v lisovací komoře k rotaci hmoty. Jakmile se ta začne pohybovat po válcích po obvodu komory, začíná proces lisování. Slisování tedy roste od středu k povrchu balíku, kde je největší. Objemová hmotnost celého balíku je niţší neţ u lisů s utuţovaným jádrem balíku. [1] Obrázek 7: Svinovací lis s kovovými válci na obvodu svinovací komory: 1- náprava, 2- sběrací ústrojí, 3- náhon, 4- závěs, 5- lisovací válce, 6- lisovací komora [2] 20

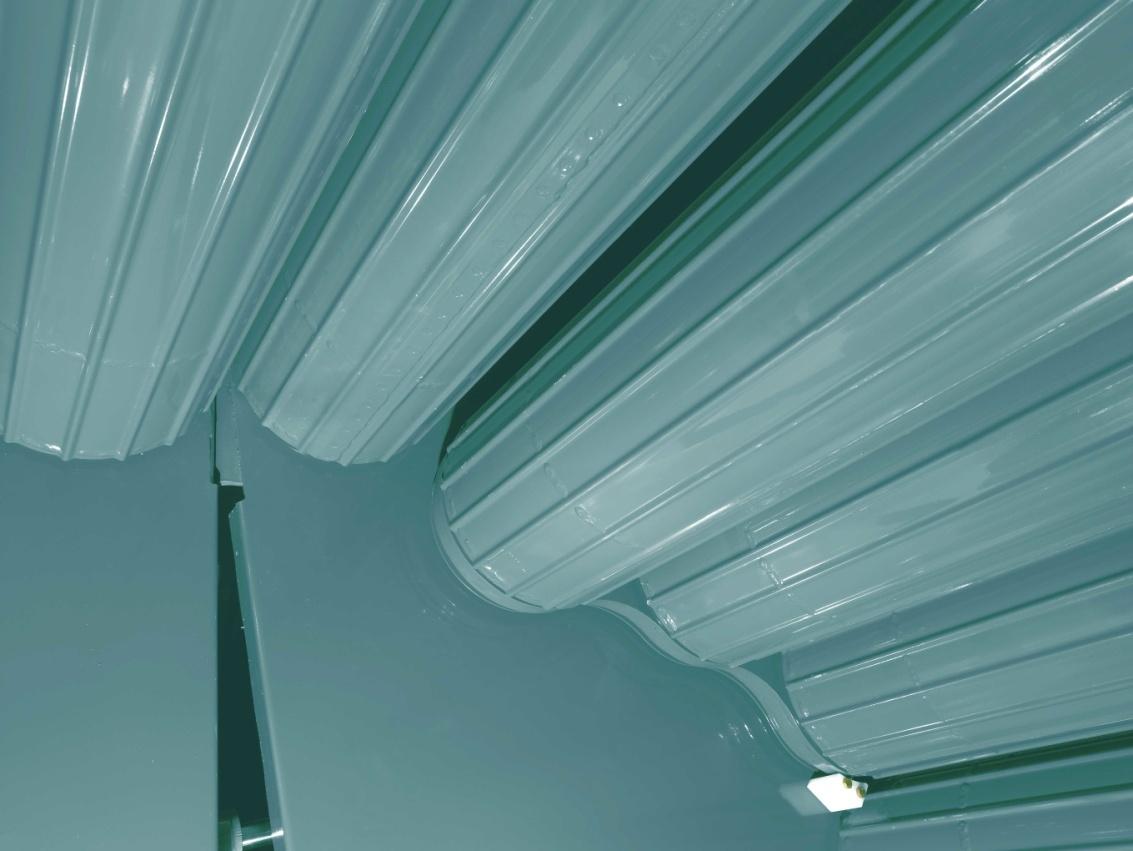

21 Komora s pevnými utuţovacími válci bývá u některých typů lisů vybavena také tzv.mps válci, které napomáhají lepšímu utuţení jádra. Tři válce v horní polovině lisu jsou uloţeny na jednom otočném čepu a přes soustavu pruţin jsou stlačovány ke středu balíku. Tímto způsobem jsou docíleny lepší parametry slisování, avšak jádro zůstává i nadále měkké a vzdušné. Obrázek 8: Utuţovací profilové válce [2] 21

22 7 SBĚRACÍ LISY NA HRANOLOVITÉ BALÍKY Hlavní částí je pěchovací, lisovací a vázací mechanismus. Pěchovací mechanismus u současných lisů má i mechanismus řezací podobné konstrukce jako u sběracích vozů. Pořezaná hmota je v dávkách podávána podavačem do lisovací komory. Lisovací mechanismus sloţený z pístu a komory lisuje hmotu po určitých dávkách. Píst lisu je poháněn klikovým mechanismem a lisovací komora umoţňuje lisovat rovnoměrně balíky, i kdyţ se průřez sbíraného řádku mění. Píst se v lisovací komoře pohybuje na kladkách přímočarým vratným pohybem. Na spodním čele pístu je šikmý nůţ a dále má píst svislé dráţky pro průchod jehel vázacího mechanismu. Stěny lisovací komory jsou opatřeny zpětnými přidrţovači, které zabraňují zpětnému pohybu slisované hmoty. Lisovací mechanismus včetně jeho pohonu je chráněn před přetíţením automatickou regulací tlaku. Automatická regulace vychází z maximálního tlaku na píst. Tento tlak lze udrţovat na poţadované úrovni, která také umoţňuje i konstantní slisovanou materiálu. Překonání špičkových tlaků umoţňuje v převodu setrvačník s dvojitou třecí spojkou. [8] 22

23 Vázací mechanismus má čtyři aţ šest uzlovačů uloţených nad lisovací komorou se společným hlavním hřídelem, zapínacím, hnacím, brzdícím a pojistným mechanizmem, společnou klikou k pohonu dvou jehel, a zásobník motouzu se dvěma přihrádkami a brzdami motouzu. Jednotlivé vázací mechanismy tvoří jehla a uzlovač s hnacím talířem. [8] Obrázek 9: Řez vysokotlakým lisem na velké hranolovité balíky [2] 23

24 8 STROJE PRO OVÍJENÍ BALÍKŮ Ovíječky jsou na balení hranolových nebo válcových balíků. Mohou být řešené jako nesené vzadu na traktoru (obr ), nebo přívěsné za traktorem (obr. 12). Tyto lze pouţít jak na poli, tak i u skladu balíků, kde je menší nebezpečí poškození fólie při přepravě. Ovíječky mohou být i součástí lisu (obr. 13). Princip práce ovíječky je řešen dvojím způsobem: o balík se pootáčí a cívka s fólií se točí kolem balíku o balík se točí a cívka s fólií stojí a jen se posouvá Fólie je pruţná a přilnavá, bílá do teplých oblastí a zelená nebo černá do chladnějších oblastí k podpoření fermentace např. na podzim a v zastíněném skladu. [8] Obrázek 10: Ovíječka nesená na zadním tříbodovém závěsu traktoru a ovíjení hranolových balíků [3] 24

25 Obrázek 11: Ovíječka nesená na zadním tříbodovém závěsu traktoru pro ovíjení válcových balíků [4] Obrázek 12: Taţená ovíječka s ramenem pro stavění balíků [14] 25

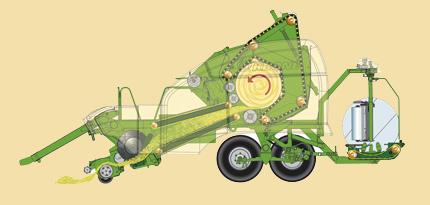

26 Obrázek 13: Svinovací lis s neutuţeným jádrem balíku a nesená ovíječka [2] Obrázek 14: Svinovací lis s utuţeným jádrem balíku a nesená ovíječka [13] 26

27 9 POLNĚ - LABORATORNÍ MĚŘENÍ Tato práce byla prováděna na soukromé ekologické farmě u pana Ing. Josefa Mládka, který hospodaří v Bystrém u Poličky. V ţivočišné výrobě se zaměřil na chov masného skotu plemene Charolais.V rostlinné výrobě se pan Ing. Josef Mládek zaměřuje na sklizeň obilovin a pícnin. Komodity sláma a pícniny se na této farmě lisuje sběracím lisem válcových balíků s variabilní komorou. 9.1 CÍL POLNĚ - LABORATORNÍ MĚŘENÍ Cílem měření bylo zjistit a vypočítat měrnou hmotnost, jak se mění v závislosti na výšce balíku a nastavení lisovacích tlaků doporučených pro lisování slámy. 9.2 MÍSTO POLNĚ - LABORATORNÍ MĚŘENÍ Měření bylo prováděno v Bystrém u Poličky na pozemku o rozloze 35 ha na honu Farská 3901/1. Sláma byla pšeničná odrůdy AKTEUR (která se vyznačuje dobrou odolností k přezimování.) Rostliny jsou středně vysoké s dobrou odolností proti poléhání. Průměrný výnos pšenice byl 6,5 t.ha -1 a slámy 5,7 t.ha

28 10 POUŢITÁ SOUPRAVA PŘI MĚŘENÍ 10.1 Pouţité stroje: Lisování: traktor Claas Ares 697 ATZ + lis Claas Variant 385 Manipulace a přeprava balíků: manipulátor JCB Farm special + přívěs 9t 10.2 Claas Ares 697 ATZ Traktor s výkonným motorem DPS (Deere Power System) o výkonu 110 kw (150 k) při 2200 otáčkách za minutu. Šestiválec s objemem 6788 cm 3, vodou chlazený. Převodovka je šestistupňový Powershift s rezervací, 24 stupňů vpřed, 24 vzad, pojezdová rychlost je 1,6-40 km.h -1. Kabina je odpruţena prostřednictvím patentovaného systému Hydrostable (na čtyřech bodech s nastavením tuhosti). Automatická klimatizace, větrání, topení a natáčecí blatníky. Hydraulika Load Sensing se zubovým čerpadlem o výkonu 100 l (LS-ECO). Maximální zvedací síla je 84,7 kn Claas Variant 385 Lis s variabilní komorou VARIANT 385 je vybavený sběracím ústrojím širokým 2,1 m s výkyvnými kopírovacími koly. Lis má 4 nekonečné pásy s pokrytím 92 % šířky balíku, jejich rychlost 3 m.s -1 zaručuje dokonalé vrstvení materiálu a velkou slisovanost. Rotor zasahuje do lisovacího prostoru a napomáhá k otáčení balíku. Řezací ústrojí u lisu RC (Rotocut) má 14 noţů. Rozměry balíku: šířka 1,20 m, průměr 0,9-1,80 m. Vázání je u všech lisu CLAAS moţno volit do motouzu nebo sítě. 28

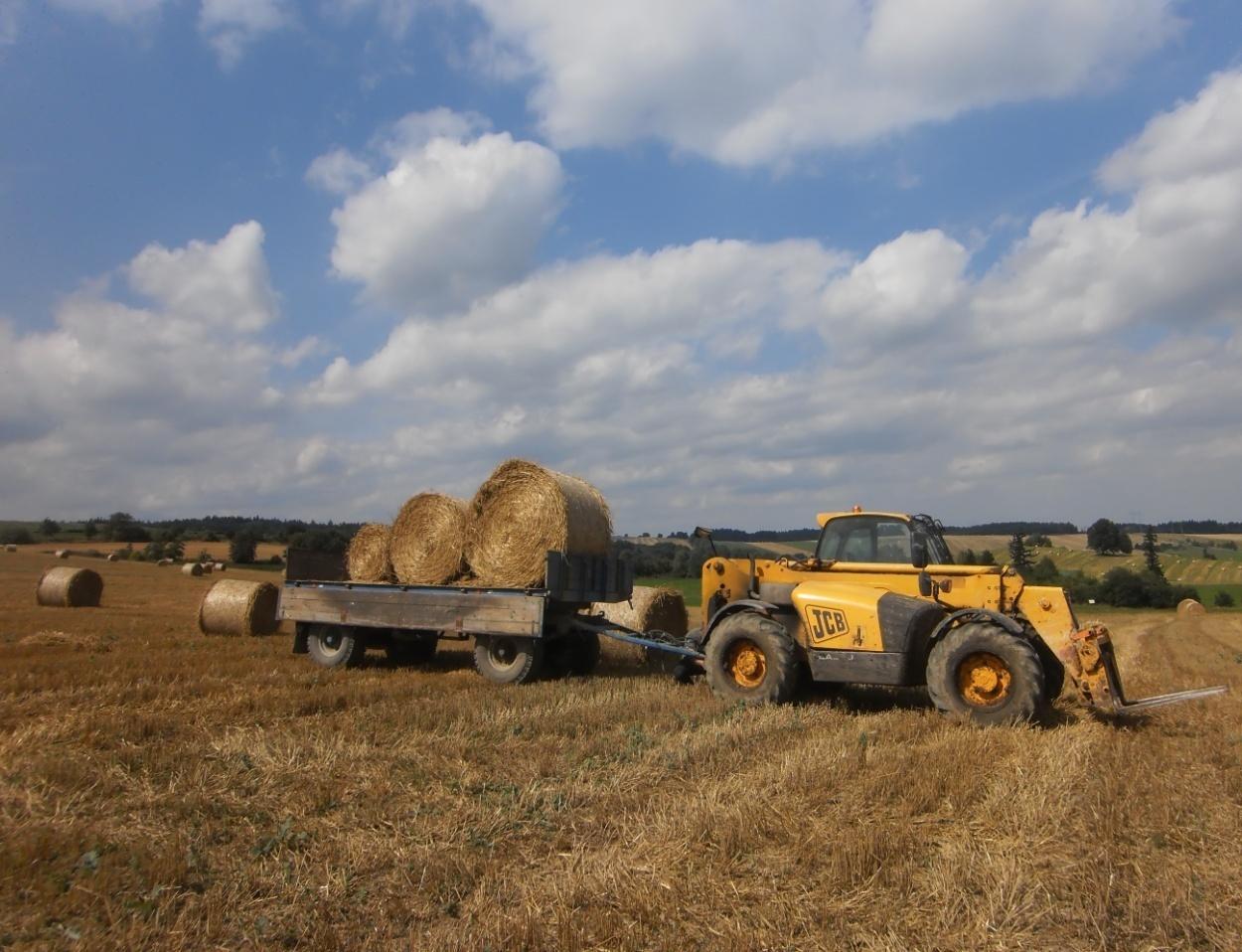

29 Obrázek 15: Souprava Claas Ares 697 ATZ s lisem Claas Variant 385 při lisování [12] 10.4 Manipulace s balíky - JCB Farm special Teleskopický manipulátor JCB Farm special. Manipulátor pracuje se systémem indikace přetíţení. Tento systém je potřebný při převáţení balíků větších průměrů s materiálem senáţe. [6] 29

30 Tabulka 1: Technické parametry JCB Celková hmotnost kg Max. kapacita zdvihu kg Max. výška zdvihu mm Řízení náprav Rychlost pojezdu km.h Výkon motoru kw (k) 74,2 (100) přední náprava, zadní náprava, krabí chod Obrázek 16: Manipulátor JCB s přívěsem 9t [12] 30

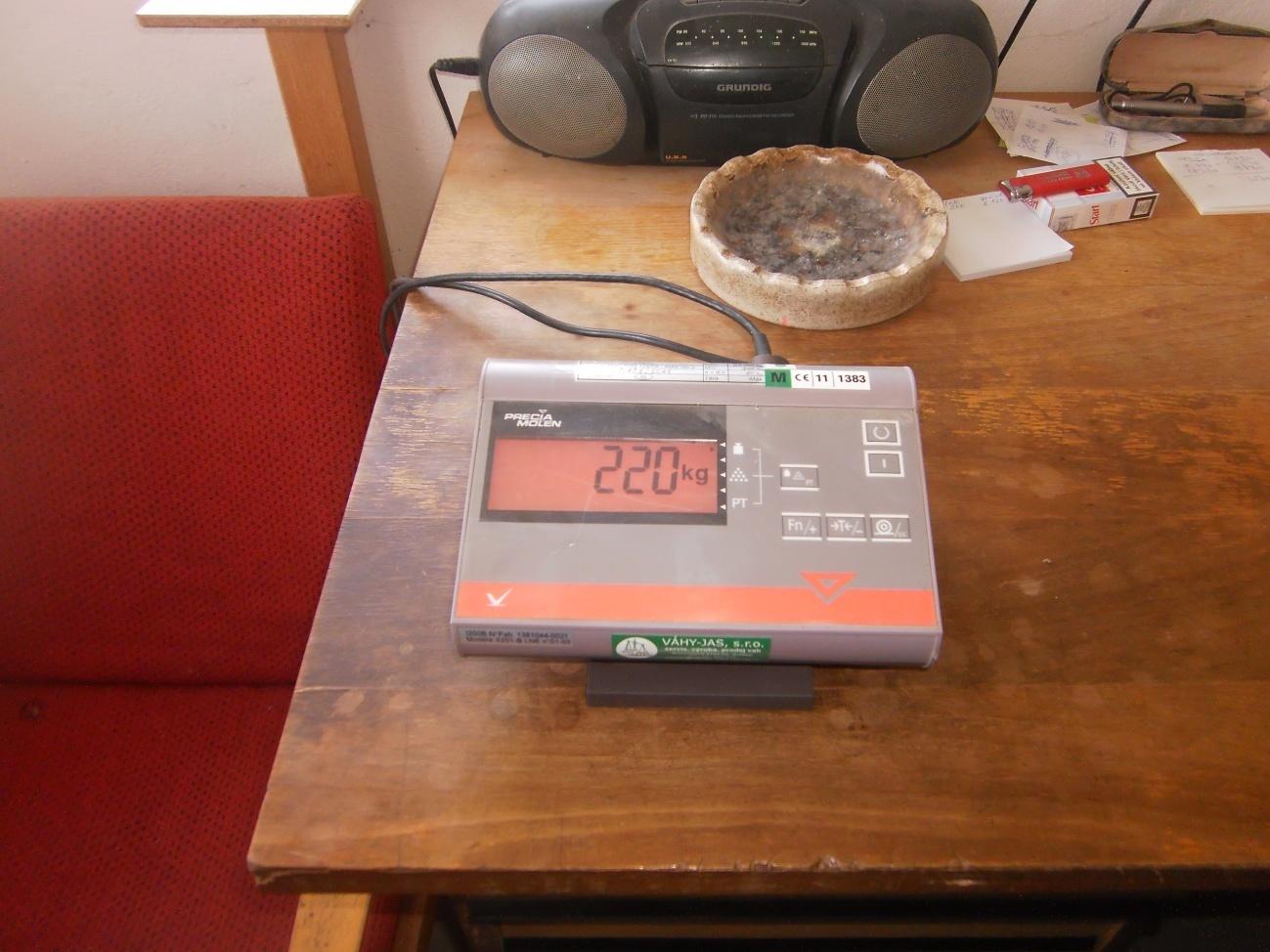

31 10.5 Váţící zařízení Mostní váha pro váţení silničních vozidel. Nájezdové i zapuštěné provedení. Odvaţovací plošina - ţelezobetonové nebo ocelové panely. S pouţitím kompletní elektroniky Precia Molen vyrábí firma Váhy JAS s.r.o. Svitavy. [9] Tabulka 2: Parametry mostní váhy Váţivost Dílek Provedení Plocha[mm] kg 10 kg Ţelezobetonové panely x Obrázek 17: Displej váhy při váţení balíku [12] 31

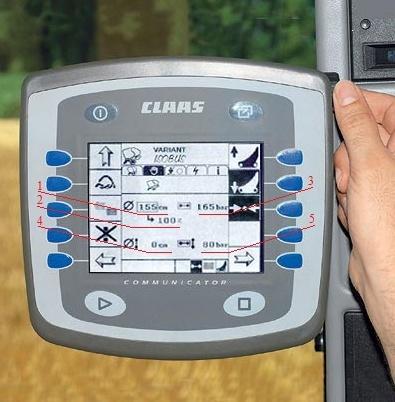

32 11 METODIKA MĚŘENÍ 11.1 Nastavení lisu: Na palubním počítači Claas communicator (obr. 18) byly nastaveny parametry balíků podle (tab. 3). Obrázek 18: Claas communicator [2] Tabulka 3: Nastavení řídicí jednotky Claas communicator Poř. č. Název Varianta Varianta Varianta A B C 1 Průměr balíku m 0,9 1,3 1,7 2 Opravný faktor průměru balíku % Lisovací tlak b(mpa) 130/13 130/13 130/13 4 Průměr měkkého jádra m 0,9 0,9 0,9 5 Lisovací tlak měkkého jádra b(mpa) 70/7 70/7 70/7 32

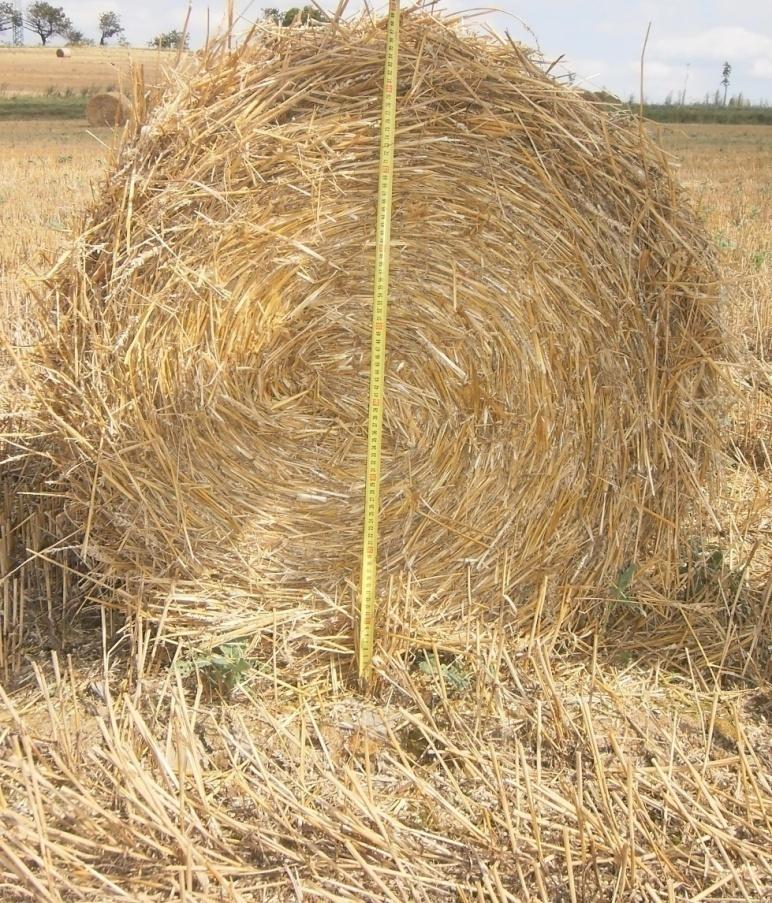

33 11.2 Měření výšky Měření probíhalo pomocí svinovacího metru, přímo na pozemku. Metr byl přiloţen k balíku tak aby procházel středem, a měření tak bylo co nejpřesnější. Naměřené hodnoty byly zapsány do (tab. 4). Obrázek 19: Měření výšky balíku přímo na poli [12] 33

34 [m] Tabulka 4: Naměřené hodnoty průměru balíků v [m] n- počet Varianta A Varianta B Varianta C 1 0,88 1,33 1,69 2 0,91 1,35 1,70 3 0,89 1,32 1,70 4 0,91 1,35 1,68 5 0,89 1,30 1,72 4,48 6,65 8,49 Průměr 0,896 1,33 1,698 1,8 1,6 1,4 1,2 1 0,8 0,6 0,4 0, průměr n-počet balíků Varianta A Varianta B Varianta C Obrázek 20: Grafické znázornění výšky balíku 34

35 [kg] 11.3 Zjištění hmotnosti Hmotnost balíku se zjistí pomocí digitální mostní váhy. Po slisování se balíky naloţily pomocí manipulátoru JCB Farm special na přívěs a odvezly ke zváţení. Tabulka 5: Hmotnosti balíků v [kg] n- počet Varianta A Varianta B Varianta C průměr průměr n-počet balíků Varianta A Varianta B Varianta C Obrázek 21: Grafické znázornění hmotnosti balíků 35

36 [m 3 ] 11.4 Výpočet objemu Pro výpočet objemu balíku nám poslouţí rovnice (2). (2). V = π.d2 4. v V = π. r 2. v V objem balíku [m 3 ], r poloměr balíku [m], v šířka balíku [m]. Tabulka 6: Vypočtené hodnoty v [m 3 ] n- počet Varianta A Varianta B Varianta C 1 0,729 1,667 2, ,780 1,717 2, ,746 1,642 2, ,780 1,717 2, ,746 1,593 2,788 3,784 8,337 13,587 průměr 0,756 1,667 2, ,5 2 1,5 1 0,5 Varianta A Varianta B Varianta C průměr n-počet balíků Obrázek 22: Grafické znázornění objemu balíku 36

37 [kg.m -3 ] 11.5 Výpočet měrné hmotnosti Z objemu balíku a hmotnosti balíku se vypočte měrná hmotnost balíku podle rovnice (3). ρ = m V (3). ρ měrná hmotnost [kg.m -3 ], m- hmotnost balíku [kg], V objem balíku [m 3 ]. Tabulka 7: Vypočtené hodnoty v [kg.m -3 ] n- počet Varianta A Varianta B Varianta C 1 95,91 131,96 144, ,50 122,26 139, ,76 140,06 139, ,69 128,08 146, ,16 150,68 136,29 489,03 673,04 706,84 průměr 97,81 134,61 141, průměr n-počet balíků Varianta A Varianta B Varianta C Obrázek 23: Grafické znázornění měrné hmotnosti balíku 37

38 12 ZHODNOCENÍ VÝSLEDKŮ LISY KULATÝCH BALÍKŮ Z měření vyplývá, ţe průměr balíku se pohybuje v toleranci 5cm. Tento jev lze odůvodnit tím, ţe obsluha taţného prostředku má nastaven na ovladači lisu minimální potřebnou dobu na zastavení soupravy. Souprava se zastavuje cca 5-10 sekund po akustické signalizaci ovladače kdy balík dosáhne předem nastavených hodnot. Následně začne probíhat vázání do sítě, nebo provázku. Z grafu měrné hmotnosti je poznat ţe varianta A se liší od variant B a C. Rozdíl je způsoben nastavením potřebných hodnot obsluhou na ovladači lisu. Při měřeném lisování balíků bylo nastaveno měkké jádro kde, parametry byly 70 barů do 0,9 m průměru a 130 barů do poţadovaného průměru 1,7 m. 13 SKLADOVÁNÍ BALÍKŮ Uskladnění balíků se provádí pro nezabalené materiály seno, sláma do skladovacích zastřešených prostor farem. Z důvodu vyuţití maximálního volného místa, se zvaţuje velikost a tvar balíků Ilustrační výpočet skladování Při skladovací kapacitě 1000 m 3 se válcových balíků o rozměru 1,2 m šířky a 1,6 m průměru, naskladní 288 balíků o celkové měrné hmotnosti 694,08 kg.m -3. Hranaté balíky o rozměrech 1 x 1 m šířky a 1,2 m výšky, se do té samé skladovací kapacity naskladní 800 balíků o celkové měrné hmotnosti 960 kg.m -3. Z tohoto výpočtu jednoznačně vyplývá lepší uskladnění hranatých balíků 38

39 14 ZÁVĚR Z dosaţených výsledků mé práce vyplývá, ţe lisy kulatých balíků jsou na trhu v České republice zastoupeny v nemalém počtu výrobců a jsou převáţně provozovány na farmách do 1000 ha obdělávaných pozemků. Nad tuto obdělávanou plochu začínají farmy pracovat s lisy hranatých balíků. U senáţí se oba typy lisů mohou vyskytovat v jedné lince s ovíječkami. V následné operaci skladování je výhodnější, z důvodu vyuţitelného místa, pouţít lisy hranatých balíků. Lisy na válcové balíky jsou v dnešní době oblíbené především u menších farmářů a to z důvodu pořizovací ceny. Tyto lisy jsou vyráběny dvojím způsobem. První typ se vyrábí s pevnou komorou a jedná se o rozměr balíků 1,2 m šíře a průměr 1,25 m, nebo 1,5 m. Druhý typ je s variabilní komorou a rozměr balíku je opět 1,2 m šíře, ale průměr je plně variabilní od 0,9 m do 1,8 m průměru balíku. Druhý typ lisu je především vyuţívaný ve sluţbách, kde si zákazník můţe vybrat poţadovaný rozměr balíku např. kvůli skladovacím prostorám, nebo transportní technice při odvozu z pole. Dle mého názoru, z výsledků mé práce, je nutnost lisů na našich farmách prozatím nezbytná, přičemţ by se měl vývoj těchto strojů zaměřit na sniţování energetické potřeby taţných prostředků. Také se musí zvolit vhodný pracovní postup sklizně a návaznosti linky např. s ovíječkou. časové naplánování 39

40 Dalším nezanedbatelným negativem je nutnost manipulační a transportní techniky, která musí balíky svozit do skladovacích prostor. Sváţení touto technikou ovlivňuje negativně nadměrné utuţování pozemků, kterému se v dnešní době chceme maximálně vyhnout. Z tohoto důvodu musíme vţdy volit optimální sběrací lis a techniku transportu, která nám s co moţná nejmenšími škodami pomůţe tuto polní operaci zvládnout. Sběrací lisy budou i nadále klíčovými stroji nejen pro sklizeň stébelnatého materiálu, ale své uplatnění najdou také v pracovních postupech sklizně energetických dřevin. 40

41 15 POUŢITÁ LITERATURA A ZDROJE [1] BŘEČKA, Josef, et al. Stroje pro sklizeň pícnin a obilovin. Vyd. 1. Česká zemědělská univerzita: Power Print Praha-Suchdol, s. ISBN [2] Foto galerie lisů CLAAS detailní foto, [cit ]. Dostupné z WWW: < quadrant3400/ani_zoom/start,lang=de_de.html>. [3] Foto galerie balící technika na malé hranolovité balíky Tanco, [cit ]. Dostupné z WWW: < [4] Foto galerie balící techniky na kulaté balíky, [cit ]. Dostupné z WWW: < pal.cz/page/2529.softliner/>. [5] JAVOREK, Filip. Lisování, efektivní způsob sklizně. Zemědělec: Sklizeň, doprava a skladování slámy [online], [cit ]. Dostupný z WWW: < s393x33697.html>. [6] JCB manipulátor Farm Special, [cit ]. Dostupné z WWW: < [7] John Deere Agriculture, [cit ]. Dostupné z WWW: < manzt.cz/zemedelska_technika_jd_lisy.htm>. [8] KUMHÁLA, František, et al. Zemědělská technika: Stroje a technologie pro rostlinnou výrobu. Vyd.1. Praha 6 : Česká zemědělská univerzita, Sběrací lisy, s ISBN

42 [9] Mostní váha, [cit ]. Dostupné z WWW: < [10] NEUBAUER, Karel, et al. Stroje pro rostlinnou výrobu. Vyd1. Praha: Státní zemědělské nakladatelství, s. ISBN [11] ROH, Jiři; KUMHÁLA, František; HEŘMÁNEK, Petr. Stroje používané v rostlinné výrobě. Praha: CREDIT Praha, s. ISBN [12] Vlastní fotodokumentace [13] Vobosystém, [cit ]. Dostupné z WWW: < [14] Taţená balička, [cit ]. Dostupné z WWW: < [15] Pońičan, Juraj; Korenko, Maroš. Stroje pre rastlinnú výrobu. Vyd1. Slovenská polnohospodářská univerzita v Nitre, s. ISBN [16] DÖRFLINGER, Michael zemědělských strojů. Přeloţila Milada Burianová. Vyd.1. Kolín nad Rýnem : Neumann & Göbel, Balíkovací lisy, s ISBN

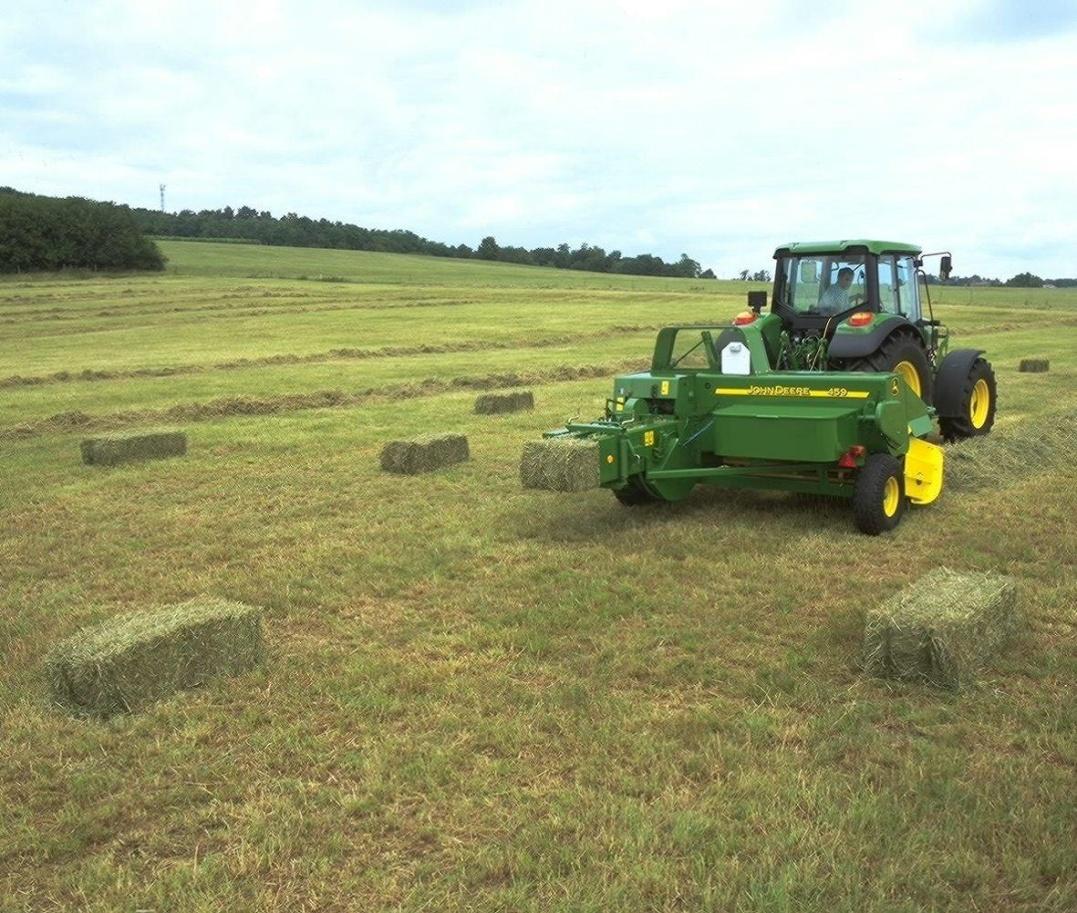

43 16 SEZNAM OBRÁZKŮ Obr. 1: Lis na malé hranolovité balíky John Deere 459 [7] Obr. 2: Lis na velké hranolovité balíky Claas QUADRANT 3200 [2] Obr. 3: Lis na válcové balíky Claas ROLLANT 454 [2] Obr. 4: Lis s variabilní lisovací komorou [2] Obr. 5: Způsob tvorby balíku [2] Obr. 6: Otevření lisovací komory a vyklopení balíku na strniště [2] Obr. 7: Svinovací lis s kovovými válci na obvodu svinovací komory: 1- náprava, Obr. 8: Utuţovací profilové válce [2] Obr. 9: Řez vysokotlakým lisem na velké hranolovité balíky [2] Obr. 10:Ovíječka nesená na zadním tříbodovém závěsu traktoru a ovíjení hranolových balíků [3] Obr. 11:Ovíječka nesená na zadním tříbodovém závěsu traktoru pro ovíjení válcových balíků [4] Obr. 12: Taţená ovíječka s ramenem pro stavění balíků [14] Obr. 13: Svinovací lis s neutuţeným jádrem balíku a nesená ovíječka [2] Obr. 14: Svinovací lis s utuţeným jádrem balíku a nesená ovíječka [13] Obr. 15: Souprava Claas Ares 697 ATZ s lisem Claas Variant 385 při lisování [12] Obr. 16: Manipulátor JCB s přívěsem 9t [12] Obr. 17: Displej váhy při váţení balíku [12] Obr. 18: Claas communicator [2] Obr. 19: Měření výšky balíku přímo na poli [12] Obr. 20: Grafické znázornění výšky balíku Obr. 21: Grafické znázornění hmotnosti balíků Obr. 22: Grafické znázornění objemu balíku Obr. 23: Grafické znázornění měrné hmotnosti balíku
