1 Přiřazení UT k RLM: Quick start UT Octopus 1. Nastavit konfigurační přepínače do polohy: 1 - ON, 2 - OFF 2. Vyjmout desku plošných spojů z krabičky 3. Převést RLM do učícího režimu (viz. kapitola 2.1.1) 4. Přepnutí UT do učícího režimu (viz kapitola 2.1.2) 5. Provést přiřazení (viz kapitola 2.1.3) Konfigurace UT: Pozor: Změna konfigurace se projeví až po stisku Tamper kontaktu!!! UNIVERZÁLNÍ VYSÍLAČ Konfig. přep. Kanál POPIS A NÁVOD K INSTALACI 1 2 AL1 AL 2 TMP Vyvážená Vyvážená Kontakt krytu + detekce sejmutí z OFF OFF smyčka - smyčka - podložky vstup IN1 vstup IN2 (magnetická vyvážená smyčka ) Vyvážená OFF ON smyčka - vstup IN1 Magnetický kontakt Kontakt krytu + vstup IN2 (N.C.) Logický Logický Kontakt krytu + detekce sejmutí z ON OFF vstup - vstup podložky IN1 (N.O.) - IN2 (N.O.) (magnetická vyvážená smyčka ) ON ON Logický Magnetický Kontakt krytu + vstup vstup - kontakt IN2 (N.C.)

2 1. Popis 1.1 Určení je prvek umožňující spolu s Radiovým Linkovým Modulem (dále jen RLM) Octopus připojení nízkoodběrových čidel a jejich napájení ze standardních zabezpečovacích ústředen. umožňuje připojení až dvou čidel a zajišťuje napájení externích obvodů na úrovni 100uA po dobu delší než jeden rok. Přenos signálů mezi vysílačem a RLM je obousměrný, šifrovaný tak, že se jednotlivé relace stejného čidla zcela liší a tak je vyloučené komunikaci odposlechnout a napodobit. Díky obousměrné komunikaci je i na straně čidla k dispozici informace o velikosti signálu, což usnadňuje komunikaci. Pouzdro vysílače je koncipováno jako ploché - což je zvláště vhodné pro umístění za obraz. Proces instalace pracuje se zvláštními kódy tak, aby při přiřazování čidla do RLM nedocházelo k nechtěnému zaregistrování, což je přínosné u tozsáhlých instalací, kdy jsou vysílače radiově viditelné pro více RLM a při změnách instalací. zprávy, která způsobí, že čidlo bliká s periodou asi 1s. Vysílač může pracovat v režimu vyvážené nebo nevyvážené smyčky na poplachových vstupech. Při nevyvážených vstupech (přepínač 1 v poloze ON) je typ smyčky v klidu rozepnutý (NO), při vyvážených (přepínač 1 v poloze OFF) je očekáván předepsaný zakončovací odpor. Odpor smyčky je testován impulsně, proto není dovoleno k němu paralelně řadit kapacitory. Energie z baterie je šetřena tak, že poplachy nejsou vysílány při každém výskytu, ale pouze tehdy, pokud při posledním vysílání čidla byl vysílán klid. Pokud ne, je vysílání potlačeno a poplach je odvysílán v rámci pravidelného hlášení. V případě výskytu poplachu je zpráva vyslána okamžitě a další vysílání nastane až po uplynutí 30s od tohoto vysílání. 1.2 Funkce po instalaci předává do RLM a ten dál do systému následující informace: stav dvou poplacových vstupů (pokud je UT konfigurován jako magnetický snímač, tak jeden vstup), kontakt krytu a stav baterie. Pokud nedojde k poplachu, jsou tyto informace předávány do RLM každých 30s. RLM po obdržení zprávy ji bezprostředně potvrzuje a na vysílači je tedy informace, že došlo k úspěšnému přenosu. Pokud zpráva není potvrzena, vysílání se s určitým časovým odstupem opakuje, dokud RLM zprávu nepotvrdí. V případě poplachu je zpráva odesílána okamžitě a opět čidlo očekává její potvrzení. Časový rastr opakování je při poplachu odvozen od pořadového čísla čidla, které mu je určeno při instalaci a pořadím opakování dané zprávy. Algoritmus minimalizuje pravděpodobnost, že při souběhu zpráv z více čidel dojde při jejich opakování k opětnému vzájemnému zarušení. Vysílač je možno identifikovat z RLM vysláním 3 4

3 1.3 Technické parametry Napájení Odběr včetně vysílání (střední hodnota) <25 µa, Maximální odběr z pomocného výstupu - impulzní (50ms) <100mA, - střední <100uA, Interval výměny baterie > 1 rok. Lithiová baterie AA 3.6V/2Ah pro impulzní provoz, Vstupní smyčka poplachového vstupu - nevyvážená NO, - vyvážená 47 kω Pracovní kmitočty 2 v ISM pásmu 868 MHz Dosah na volném prostranství asi 200m, Rozmezí pracovních teplot +5 C až +45 C Rozmezí skladovacích teplot -20 C až +70 C Hmotnost 50 g (včetně baterie) Rozměry 51.5 x 69 x 18 mm Elektronické obvody čidla jsou chráněny proti přepólování napájecího napětí paralelně řazenou diodou ke svorkám. 2. Instalace vysílače 2.1 Přiřazení k RLM Před montáží vysílače na stěnu je vhodné provést nejprve jeho přiřazení do RLM. Přiřazení se provádí po přepnutí jak vysílače, tak RLM do učícího režimu. V něm probíhá komunikace poněkud odlišným způsobem a během učení RLM nepředává žádné události do nadřazeného systému Přepnutí RLM do učícího režimu Ovládání RLM je popsáno ve zvláštrním návodu. Zjednodušeně popsáno se RLM uvede do učícího režimu následující volbou. Nejprve se stiskem kteréhokoliv z tlačítkek přejde do stavu, kdy na displeji je nápis Ready - Set. Stiskem levych tlacitek UP/DOWN se navolí na dolním řádku displeje nápis Learn. Potvrdí se pravým dolním tlačítkem. Pokud nejsou žádné vysílače přiřazeny, objeví se bezprostředně nápis Wait for sensor. Pokud jsou ke RLM přiřazeny nějaké vysílače, objeví se nápis WAIT 30s a průběhová lišta. V této době se očekává komunikace s přiřazenými čidly, která jsou informována o přechodu systému do učícího režimu a tak se zablokuje systém opakování zpráv z čidel. Po informování všech čidel nebo uplynutím doby se zobrazí nápis Wait for sensor. RLM je v učícím režimu a očekává komunikaci vysílače v učícím režimu. Ostatní vysílání čidel v provozu jsou ignorována Přepnutí vysílače do učícího režimu Při vybitém napájecím kondenzátoru vysílače se nastaví přepínače do polohy 1-ON, 2-OFF, vyjme se deska elektroniky z krabičky a vloží se do držáku napájecí baterie. LED vysílače se rozsvítí na dobu 1s a v této době je třeba stisknout tamper kontakt - vysílač přechází do učícího režimu. 5 6

4 2.1.3 Zápis čidla do paměti RLM Pokud je RLM v učícím režimu a vysílač právě do tohoto režimu přepneme, proběhne první komunikace. Čidlo v ní předává své výrobní číslo a RLM po jeho vyhodnocení zobrazí na displeji nápis Accept? a zmíněné v.č ve formátu hexa a tvaru YYYYYY. Pokud chceme čidlo přiřadit stiskeme tlačítlo Enter (vpravo dole), pokud ne, tak Esc (vpravo nahoře). Po stisku tlačítka Enter se objeví nápis Save? s nabídkou volného logického čísla, pod kterým bude RLM o čidle referovat do systému. Volbou tlačítek UP/DOWN je možno toto číslo změnit. Pokud se stiskne znovu tlačítko Enter je zobrazena zprava wait a čeká se na další relaci mezi vysílačem a RLM. Při této komunikaci je předávána informace o logickém čisle do vysílače, kde se tato informace uloží do EEPROM a dojde k jeho automatickému přechodu do provozu. Na displeji se vypíše zpráva XX Saved, kde XX značí přiřazené logické číslo čidla. Stiskem tlačítka Esc se znovu objeví nápis Wait for sensor a je možno pokračovat s přiřazováním dalšího vysílače. Dalším dvojím stiskem Esc přejde RLM do provozu a základního zobrazení. Po zápisu čidla do koncentrátoru je třeba provést jeho reset (nasazením příslušné propojky nebo vypnutím napájení) Vymazání čidla z paměti RLM Stiskem kteréhokoliv z tlačítkek se přejde do stavu, kdy na displeji je nápis Ready - Set. Stiskem levych tlacitek UP/DOWN se navolí na dolním řádku displeje nápis Set. Potvrdí se pravým dolním tlačítkem. Objeví se nápisy Set XX YYYYYY, kde XX je logické číslo čidla a YYYYYY je výrobní číslo čidla. Tlačítky UP/DOWN vybereme logické číslo čidla, se kterým chceme pracovat a pak potvrdíme stiskem tlačítka Enter. Objeví se nápis Set XX Point Stiskem tlačítek UP/DOWN změníme nápis na Set XX Remove. Po stisku tlačítka Enter se objeví nápis Set XX Removed a čidlo je z paměti RLM vymazáno. Zůstává však stále uloženo ve vysílači. Údaj je přepsán až po jeho dalším přiřazení. Po vymazání čidla z koncentrátoru je třeba provést jeho reset (nasazením příslušné propojky nebo vypnutím napájení). 2.2 Umístění vysílače Přiřazený vysílač provizorně umístíme do předpokládaného místa provozu. Vysílač nesmí být umístěn v bezprostřední blízkosti rozměrných kovových částí, které by mohly ovlivnit parametry přenosu, zejména dosah. Pro jeho posouzení je do čidla vestavěn systém měření síly signálu (RSSI). Na jeho velikost je možno usoudit na počet bliknutí vysílače po každé relaci. Vysílač po každé potvrzené relaci blikne jednou dlouze a pak 0 až 5x podle síly signálu. Pokud neblikne po dlouhém rozsvícení krátce ani jednou, je signál slabý a je nutné změnit jeho polohu vůči RLM. Pokud blikne jednou, je signál postačující, ale může docházet k opožděnému přenosu zpráv. Pokud blikne dvakrát je signál kvalitní. Posuzování provádíme s odstupem alespoň 2m tak,, abychom nestáli mezi anténami vysílače a RLM. Po výběru vhodného místa vyjmeme desku plošných spojů z krabičky a označíme místo pro otvory dle spodního dílu krabičky vysílače a krabičku přišroubujeme. Použité vruty nesmějí mít vysokou hlavu, aby nedošlo k poškození součástek na DPS. DPS vložíme zpět do spodního dílu krabičky. 2.3 Konfigurace vysílače Pomocí konfiguračních přepínačů zvolíme režim provozu vysílače. Možnosti konfigurace jsou popsány v tabulce v úvodní části Quick Start. Poloha přepínačů je aktualizována při změně stavu tlačítka krytu. Pokud se přepne některý z nich, je třeba stisknout tlačítko, aby se změna projevila. Vyvažovací odpor v režimu vyvážené smyčky je 47 kω. 7 8

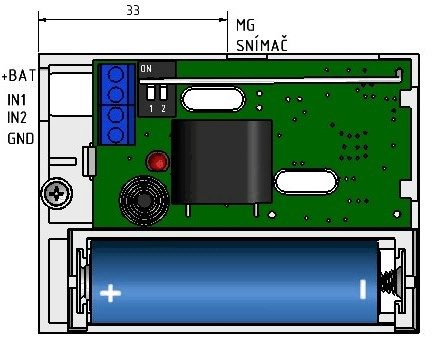

5 2.4 Detekce sejmutí z montážní podložky Vysílač má vestavěný mg snímač. Jeho poloha je vyznačena na obrázku. Může být využit jako vstup druhého alarmu nebo jako snímač sejmutí ze zdi. Funkce je určena konfigurací vysílače (viz. odstavec 2.3). Pro funkci sejmutí ze zdi je uvnitř krabičky při dodání vlepen jeden magnet. Druhým magnetem v určené poloze se účinek prvního magnetu na snímač kompenzuje. Při použití jako alarmový vstup je třeba magnet vlepený v krabičce odstranit. Přepnutím na alarmový vstup přebere funkci ochrany proti sejmutí z montážní podložky vstup IN2, který je pak nevyvážený i v případě, že je přepínač 1 v poloze OFF. Předpokládá se, propojka mezi IN2 a GND je v tomto případě vedena pod krabičku a tam přichycena pod šroubek k podkladu. Při pokusu o sejmutí je smyčka přerušena a vyhlášen Tamper. Vyvažovací magnet sejmutí z montážní podložky se umístí zespodu krabičky symetricky k vlepenému magnetu. Osa symetrie vede středem snímače a je kotovaná na obrázku. Způsob připevnění k podložce je závislý na místě montáže a může být přilepen k vrutu zašroubovanému do stěny nebo přilepený k podkladu vteřinovým lepidlem. Nikoliv ovšem ke krabičce!!!! Magnet musí být orientován stejně jako vlepený magnet. To ověříme tak, že magnet přiložíme zespodu z vnější strany ke krabičce a v té orientaci, ve které je přitažen, je poté montován. Nejlépe je si polohu ověřit před konečnou montáží. 4. Pokyny pro dopravu a skladování Dopravu lze uskutečňovat všemi krytými dopravními prostředky. Komponenty systému však musí být chráněny před přímými povětrnostními vlivy a působením teplot mimo rozsah dle bodu Záruka Na správnou funkci výrobku poskytuje výrobce záruku 24 měsíců ode dne prodeje a je omezena na opravu nebo výměnu výrobku a nevztahuje se na průvodní a následná poškození. Záruka se nevztahuje na závady vyvolané používáním k jiným účelům než je výrobek určen a na závady vyvolané překročením mezních parametrů. Tato záruka pozbývá platnosti, pokud byl výrobek demontován za hranici potřebnou pro instalaci - demontážní úkony neuvedené v návodu k instalaci. Záruka též pozbývá platnosti, pokud byl výrobek poškozen nešetrným zacházením. 3. Pokyny pro údržbu a opravy Vysílač nevyžaduje žádnou údržbu. V rámci pravidelné roční kontroly je vhodné zkontrolovat baterii. Při poruše funkce se obraťte na autorizovanou montážní organizaci, která instalaci provedla, nebo přímo na výrobce. 9 10
