1 MRKR Octopus VYHODNOCOVACÍ JEDNOTKA LADON POPIS A NÁVOD K INSTALACI

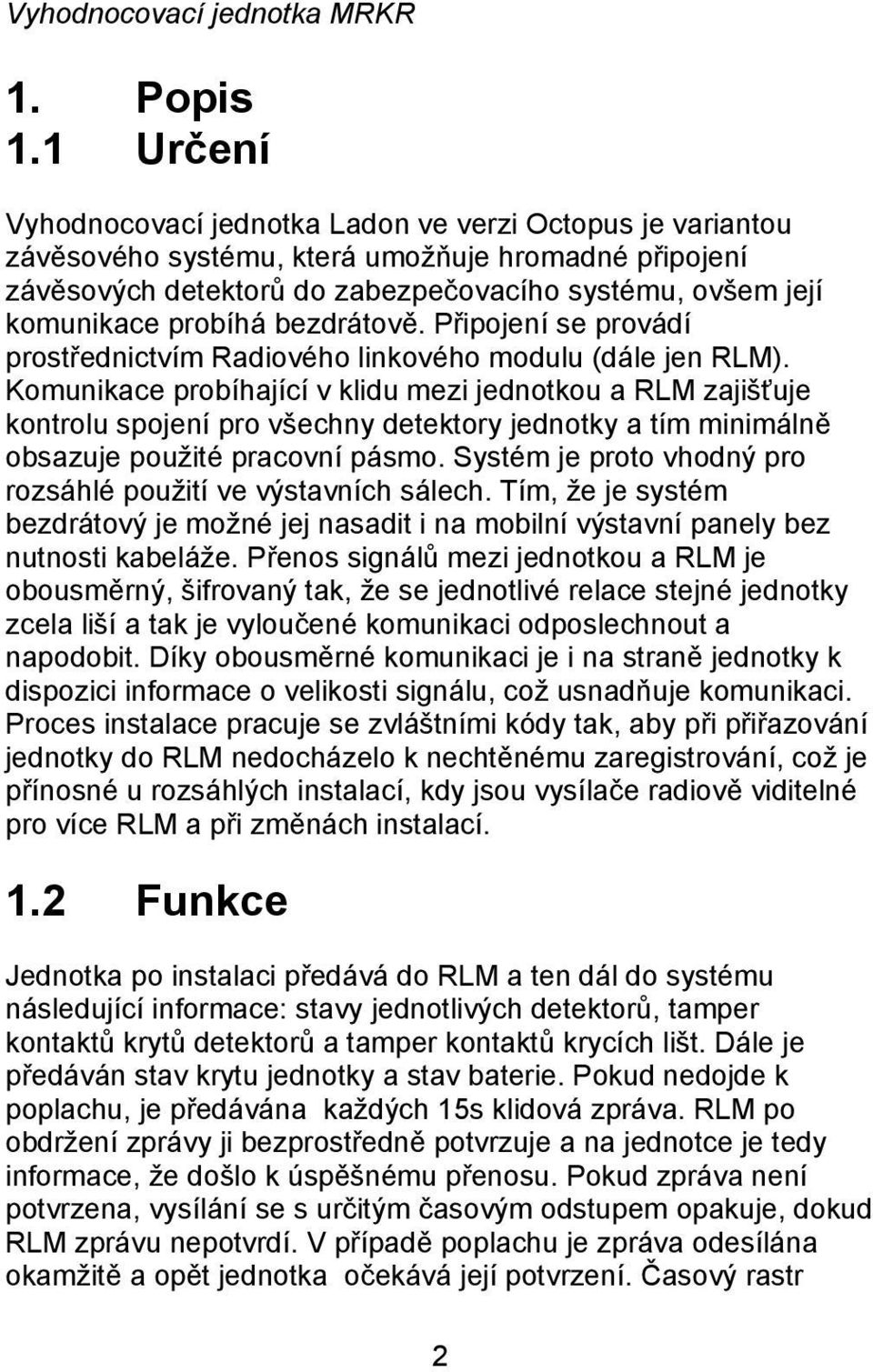

2 1. Popis 1.1 Určení Vyhodnocovací jednotka Ladon ve verzi Octopus je variantou závěsového systému, která umožňuje hromadné připojení závěsových detektorů do zabezpečovacího systému, ovšem její komunikace probíhá bezdrátově. Připojení se provádí prostřednictvím Radiového linkového modulu (dále jen RLM). Komunikace probíhající v klidu mezi jednotkou a RLM zajišťuje kontrolu spojení pro všechny detektory jednotky a tím minimálně obsazuje použité pracovní pásmo. Systém je proto vhodný pro rozsáhlé použití ve výstavních sálech. Tím, že je systém bezdrátový je možné jej nasadit i na mobilní výstavní panely bez nutnosti kabeláže. Přenos signálů mezi jednotkou a RLM je obousměrný, šifrovaný tak, že se jednotlivé relace stejné jednotky zcela liší a tak je vyloučené komunikaci odposlechnout a napodobit. Díky obousměrné komunikaci je i na straně jednotky k dispozici informace o velikosti signálu, což usnadňuje komunikaci. Proces instalace pracuje se zvláštními kódy tak, aby při přiřazování jednotky do RLM nedocházelo k nechtěnému zaregistrování, což je přínosné u rozsáhlých instalací, kdy jsou vysílače radiově viditelné pro více RLM a při změnách instalací. 1.2 Funkce Jednotka po instalaci předává do RLM a ten dál do systému následující informace: stavy jednotlivých detektorů, tamper kontaktů krytů detektorů a tamper kontaktů krycích lišt. Dále je předáván stav krytu jednotky a stav baterie. Pokud nedojde k poplachu, je předávána každých 15s klidová zpráva. RLM po obdržení zprávy ji bezprostředně potvrzuje a na jednotce je tedy informace, že došlo k úspěšnému přenosu. Pokud zpráva není potvrzena, vysílání se s určitým časovým odstupem opakuje, dokud RLM zprávu nepotvrdí. V případě poplachu je zpráva odesílána okamžitě a opět jednotka očekává její potvrzení. Časový rastr 2

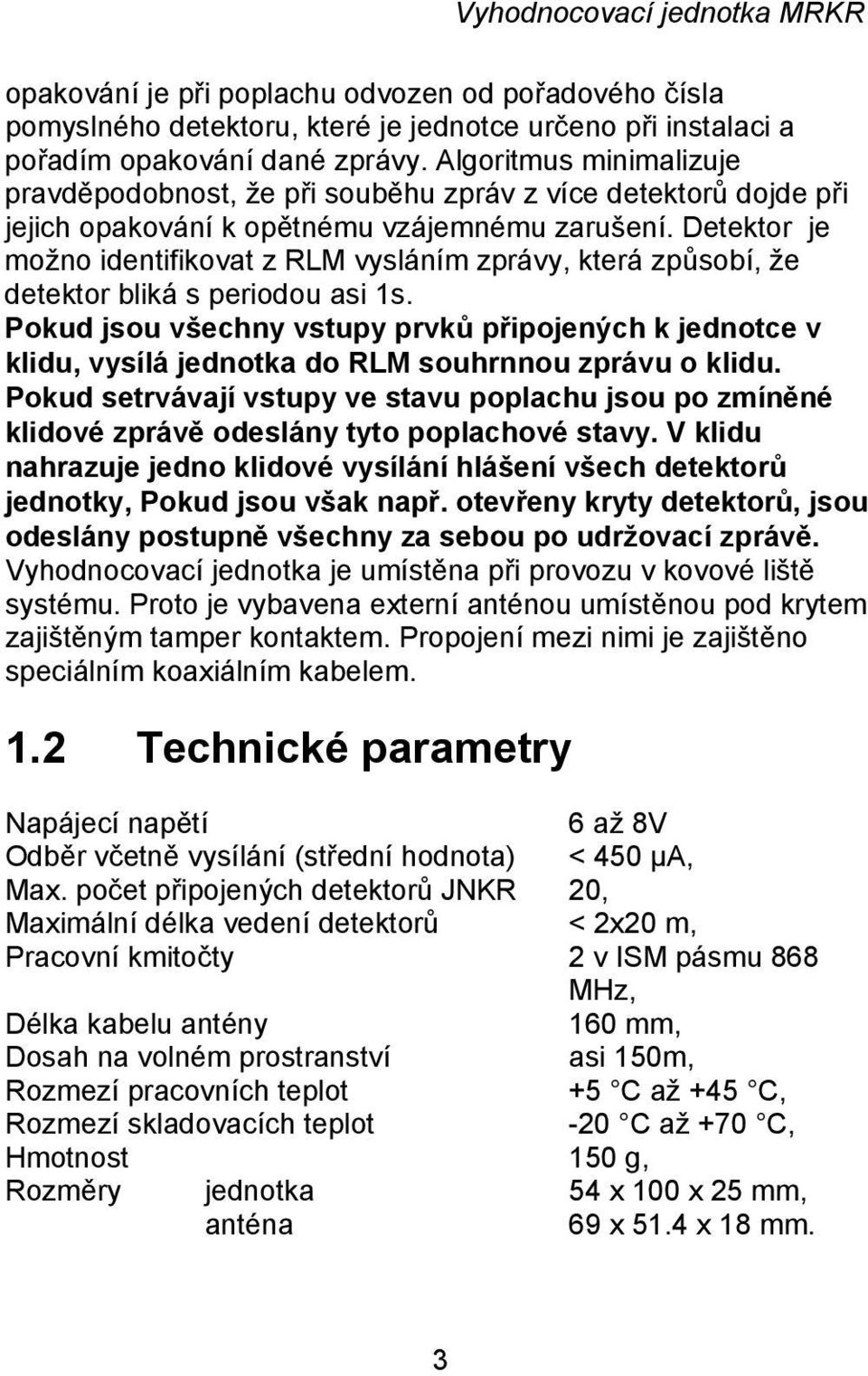

3 opakování je při poplachu odvozen od pořadového čísla pomyslného detektoru, které je jednotce určeno při instalaci a pořadím opakování dané zprávy. Algoritmus minimalizuje pravděpodobnost, že při souběhu zpráv z více detektorů dojde při jejich opakování k opětnému vzájemnému zarušení. Detektor je možno identifikovat z RLM vysláním zprávy, která způsobí, že detektor bliká s periodou asi 1s. Pokud jsou všechny vstupy prvků připojených k jednotce v klidu, vysílá jednotka do RLM souhrnnou zprávu o klidu. Pokud setrvávají vstupy ve stavu poplachu jsou po zmíněné klidové zprávě odeslány tyto poplachové stavy. V klidu nahrazuje jedno klidové vysílání hlášení všech detektorů jednotky, Pokud jsou však např. otevřeny kryty detektorů, jsou odeslány postupně všechny za sebou po udržovací zprávě. Vyhodnocovací jednotka je umístěna při provozu v kovové liště systému. Proto je vybavena externí anténou umístěnou pod krytem zajištěným tamper kontaktem. Propojení mezi nimi je zajištěno speciálním koaxiálním kabelem. 1.2 Technické parametry Napájecí napětí 6 až 8V Odběr včetně vysílání (střední hodnota) < 450 µa, Max. počet připojených detektorů JNKR 20, Maximální délka vedení detektorů < 2x20 m, Pracovní kmitočty 2 v ISM pásmu 868 MHz, Délka kabelu antény 160 mm, Dosah na volném prostranství asi 150m, Rozmezí pracovních teplot +5 C až +45 C, Rozmezí skladovacích teplot -20 C až +70 C, Hmotnost 150 g, Rozměry jednotka 54 x 100 x 25 mm, anténa 69 x 51.4 x 18 mm. 3

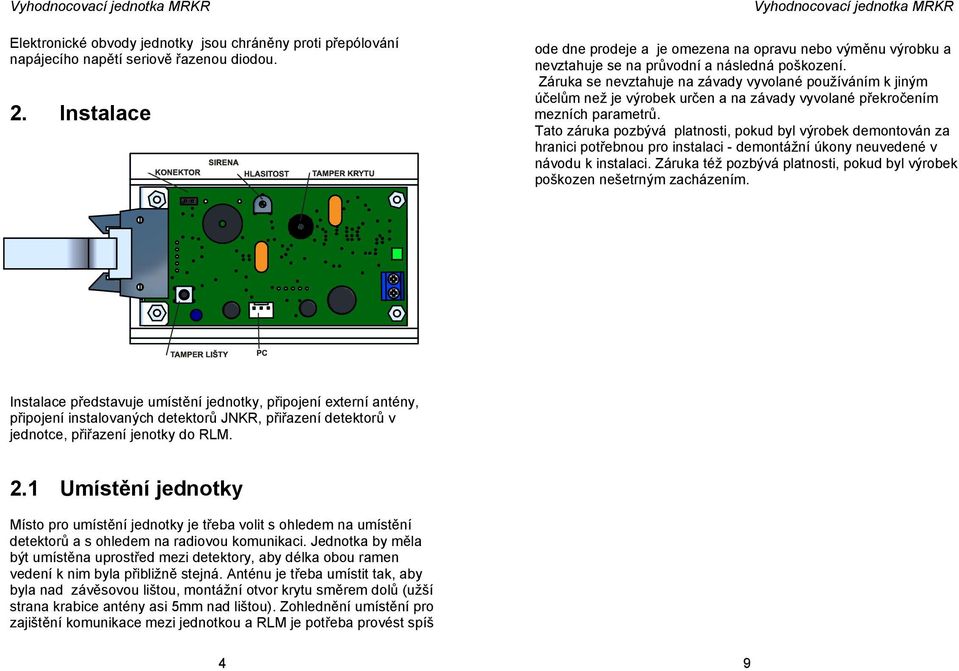

4 Elektronické obvody jednotky jsou chráněny proti přepólování napájecího napětí seriově řazenou diodou. 2. Instalace Vyhodnocovací jednotka MRKR ode dne prodeje a je omezena na opravu nebo výměnu výrobku a nevztahuje se na průvodní a následná poškození. Záruka se nevztahuje na závady vyvolané používáním k jiným účelům než je výrobek určen a na závady vyvolané překročením mezních parametrů. Tato záruka pozbývá platnosti, pokud byl výrobek demontován za hranici potřebnou pro instalaci - demontážní úkony neuvedené v návodu k instalaci. Záruka též pozbývá platnosti, pokud byl výrobek poškozen nešetrným zacházením. Instalace představuje umístění jednotky, připojení externí antény, připojení instalovaných detektorů JNKR, přiřazení detektorů v jednotce, přiřazení jenotky do RLM. 2.1 Umístění jednotky Místo pro umístění jednotky je třeba volit s ohledem na umístění detektorů a s ohledem na radiovou komunikaci. Jednotka by měla být umístěna uprostřed mezi detektory, aby délka obou ramen vedení k nim byla přibližně stejná. Anténu je třeba umístit tak, aby byla nad závěsovou lištou, montážní otvor krytu směrem dolů (užší strana krabice antény asi 5mm nad lištou). Zohlednění umístění pro zajištění komunikace mezi jednotkou a RLM je potřeba provést spíš 4 9

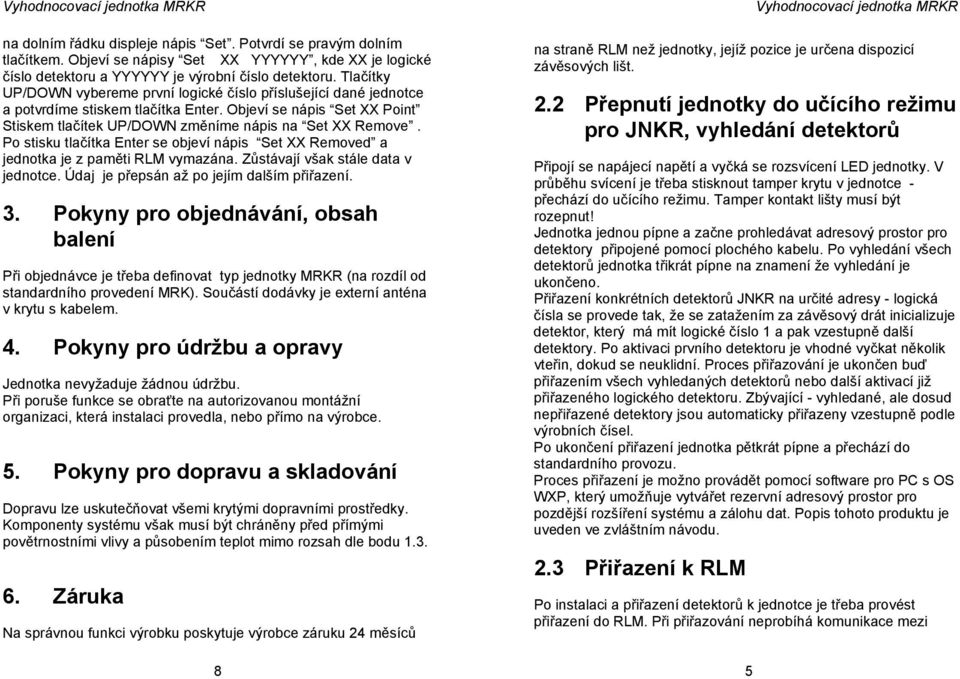

5 na dolním řádku displeje nápis Set. Potvrdí se pravým dolním tlačítkem. Objeví se nápisy Set XX YYYYYY, kde XX je logické číslo detektoru a YYYYYY je výrobní číslo detektoru. Tlačítky UP/DOWN vybereme první logické číslo příslušející dané jednotce a potvrdíme stiskem tlačítka Enter. Objeví se nápis Set XX Point Stiskem tlačítek UP/DOWN změníme nápis na Set XX Remove. Po stisku tlačítka Enter se objeví nápis Set XX Removed a jednotka je z paměti RLM vymazána. Zůstávají však stále data v jednotce. Údaj je přepsán až po jejím dalším přiřazení. 3. Pokyny pro objednávání, obsah balení Při objednávce je třeba definovat typ jednotky MRKR (na rozdíl od standardního provedení MRK). Součástí dodávky je externí anténa v krytu s kabelem. 4. Pokyny pro údržbu a opravy Jednotka nevyžaduje žádnou údržbu. Při poruše funkce se obraťte na autorizovanou montážní organizaci, která instalaci provedla, nebo přímo na výrobce. 5. Pokyny pro dopravu a skladování Dopravu lze uskutečňovat všemi krytými dopravními prostředky. Komponenty systému však musí být chráněny před přímými povětrnostními vlivy a působením teplot mimo rozsah dle bodu Záruka Na správnou funkci výrobku poskytuje výrobce záruku 24 měsíců Vyhodnocovací jednotka MRKR na straně RLM než jednotky, jejíž pozice je určena dispozicí závěsových lišt. 2.2 Přepnutí jednotky do učícího režimu pro JNKR, vyhledání detektorů Připojí se napájecí napětí a vyčká se rozsvícení LED jednotky. V průběhu svícení je třeba stisknout tamper krytu v jednotce - přechází do učícího režimu. Tamper kontakt lišty musí být rozepnut! Jednotka jednou pípne a začne prohledávat adresový prostor pro detektory připojené pomocí plochého kabelu. Po vyhledání všech detektorů jednotka třikrát pípne na znamení že vyhledání je ukončeno. Přiřazení konkrétních detektorů JNKR na určité adresy - logická čísla se provede tak, že se zatažením za závěsový drát inicializuje detektor, který má mít logické číslo 1 a pak vzestupně další detektory. Po aktivaci prvního detektoru je vhodné vyčkat několik vteřin, dokud se neuklidní. Proces přiřazování je ukončen buď přiřazením všech vyhledaných detektorů nebo další aktivací již přiřazeného logického detektoru. Zbývající - vyhledané, ale dosud nepřiřazené detektory jsou automaticky přiřazeny vzestupně podle výrobních čísel. Po ukončení přiřazení jednotka pětkrát pípne a přechází do standardního provozu. Proces přiřazení je možno provádět pomocí software pro PC s OS WXP, který umožňuje vytvářet rezervní adresový prostor pro pozdější rozšíření systému a zálohu dat. Popis tohoto produktu je uveden ve zvláštním návodu. 2.3 Přiřazení k RLM Po instalaci a přiřazení detektorů k jednotce je třeba provést přiřazení do RLM. Při přiřazování neprobíhá komunikace mezi 8 5

6 jednotkou a RLM standardním způsobem - během učení RLM nepředává žádné události do nadřazeného systému. Pokud je při této operaci jednotka v blízkosti RLM, je možno ji provádět bez připojené antény, jinak je třeba předem připojit anténu pomocí dodaného kabelu s konektorem Přepnutí RLM do učícího režimu Ovládání RLM je popsáno ve zvláštním návodu. Dále jsou v tomto návodu popsány nezbytné úkony instalace. Nejprve se stiskem kteréhokoliv z tlačítek přejde do stavu, kdy na displeji je nápis Ready - Set. Stiskem levých tlačítek UP/ DOWN se navolí na dolním řádku displeje nápis Learn. Potvrdí se pravým dolním tlačítkem Enter. Pokud nejsou přiřazeny žádné radiové detektory, objeví se bezprostředně nápis Wait for sensor. Pokud jsou k RLM přiřazen, objeví se nápis WAIT 30s a průběhová lišta. V této době se očekává komunikace s přiřazenými radiovými detektory, které jsou informovány o přechodu systému do učícího režimu a tak se zablokuje systém opakování zpráv z radiových detektorů. Po informování všech uplynutím doby se zobrazí nápis Wait for sensor. RLM je v učícím režimu a očekává komunikaci jednotky v učícím režimu. Ostatní vysílání prvků v provozu jsou ignorována Přepnutí jednotky do radiového učícího režimu Tamper kontakt lišty se sepne a připojí se napájecí napětí a vyčká se rozsvícení LED jednotky. V průběhu svícení je třeba stisknout tamper kontakt krytu v jednotce - přechází do radiového učícího režimu Zápis jednotky do paměti RLM Pokud je RLM v učícím režimu a jednotku právě do tohoto režimu Vyhodnocovací jednotka MRKR přepneme, proběhne první komunikace. Jednotka v ní předává své výrobní číslo a RLM po jeho vyhodnocení zobrazí na displeji nápis Accept? a zmíněné v.č ve formátu hexa a tvaru YYYYYY. Pokud chceme jednotku přiřadit stiskeme tlačítlo Enter (vpravo dole), pokud ne, tak Esc (vpravo nahoře). Po stisku tlačítka Enter se objeví nápis Save? s nabídkou prvního volného logického čísla, pod kterým bude RLM o detektorech referovat do systému. Volbou tlačítek UP/DOWN je možno toto číslo změnit. Pokud se stiskne znovu tlačítko Enter je zobrazena zprava wait a čeká se na další relaci mezi jednotkou a koncentrátorem. Při této komunikaci je předávána informace o jejím logickém čisle do jednotky, kde se tato informace uloží do EEPROM a dojde k jejímu automatickému přechodu do provozu. Na displeji se vypíše zpráva XX Saved, kde XX značí přiřazené logické číslo jednotce. Stiskem tlačítka Esc se znovu objeví nápis Wait for sensor a je možno pokračovat s přiřazováním dalšího detektoru. Dalším dvojím stiskem Esc přejde koncentrátor do provozu a základního zobrazení. Jednotka se liší od ostatních prvků systému Octopus tím, že reprezentuje několik detektorů JNKR. Přiřazením jednotky se vlastně přemapuje paměť jednotky do RLM, kde na první pozici je vyhodnocovací jednotka a na druhé první pozice JNKR v jednotce (i když není v jednotce obsazeno!!!)a poslední je nejvyšší logické číslo detektoru v jednotce. Tak je možno v paměti RLM zablokovat předem určitý počet míst pro případné další rozšíření instalace bez potřeby změny přiřazení mezi jednotkou a RLM. Výstupy jsou mapovány tak, že na pozici druhého poplachu logického čísla jednotky je stav všech tamperů lišt (jednotky a všech čidel). Stavy krytů čidel vystupují v koncentrátoru na standardní pozici Tamper kontaktu, poplach čidla je na pozici prvého poplachového vstupu, druhý poplachový vstup se nevyužívá Vymazání jednotky z paměti RLM Stiskem kteréhokoliv z tlačítkek se přejde do stavu, kdy na displeji je nápis Ready - Set. Stiskem levých tlačítek UP/DOWN se navolí 6 7
