1 Snímání EKG Postup měření: 1. Na elektrody naneste vrstvu gelu 2. Připevněte elektrody na holá zapěstí subjektu. 3. Subjekt by neměl být v blízkosti elektrických přístrojů kvůli rušení. 4. Připojte elektrody do EKG zesilovače. 5. Připojte světelný senzor do EKG zesilovače a následně do analogové zdířky 1 do ULAB. 6. Spusťte měření. 7. Subjekt by se neměl koukat na monitor na výsledky. Měření na PC 1.Otevřete složku- 01.Monitoring an EKG první Po zmačknutí tlačítka start program začne měřit.lze si samozřejmě libovolně uspořádat a přidávat okna.

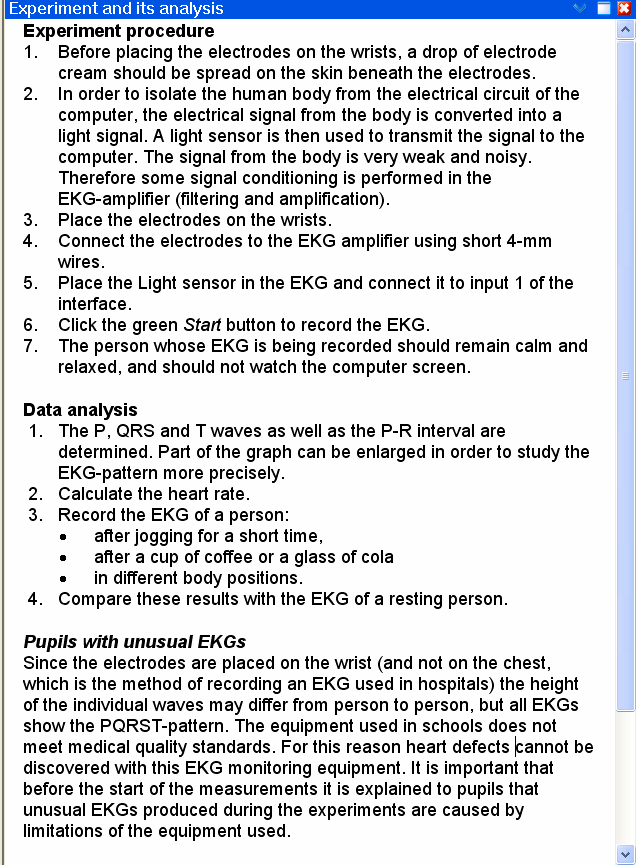

2 Po kliknutí na odkaz Experiment and its analysis se nám objeví návod k měření a informace o něm. 2.Otevřete složku- 01.Monitoring an EKG druha Po nastavení všech oken a parametru stačí zmačknout tlačítko start pro začátek měření.

3 Heart-rate Sensor (with ear clip) Postup měření: 1. Připojte přípravek do analogové zdířky 1 2. Nasaďte ušní klipsnu na ucho subjektu a přicvakněte sponu na oblečení, aby nedošlo k vytržení nebo poškození. 4. Začněte měřit Měření na PC 1.Otevřete složku -02.Heart rate during rest první Na obrázku vidíme že stránka obsahuje stručný návod i s obrázkem dále pak tabulku a graf měření. Na obrázku vidíme jak takové měření muže vypadat Měření začneme stisknutím zeleného tlačítka start. Pro nastavení doby měření a počet vzorku stiskněte tlačítko Settings. Pro zobrazení uložených měření z paměti ULAB stiskněte tlačítko a vyberte příslušné měření. Pro uložení daného měření do paměti ULAB stiskněte tlačítko. Pro opětovné prohlédnutí posledního měření stiskněte tlačítko,lze zde nastavit jak rychle se má záznam pustit.

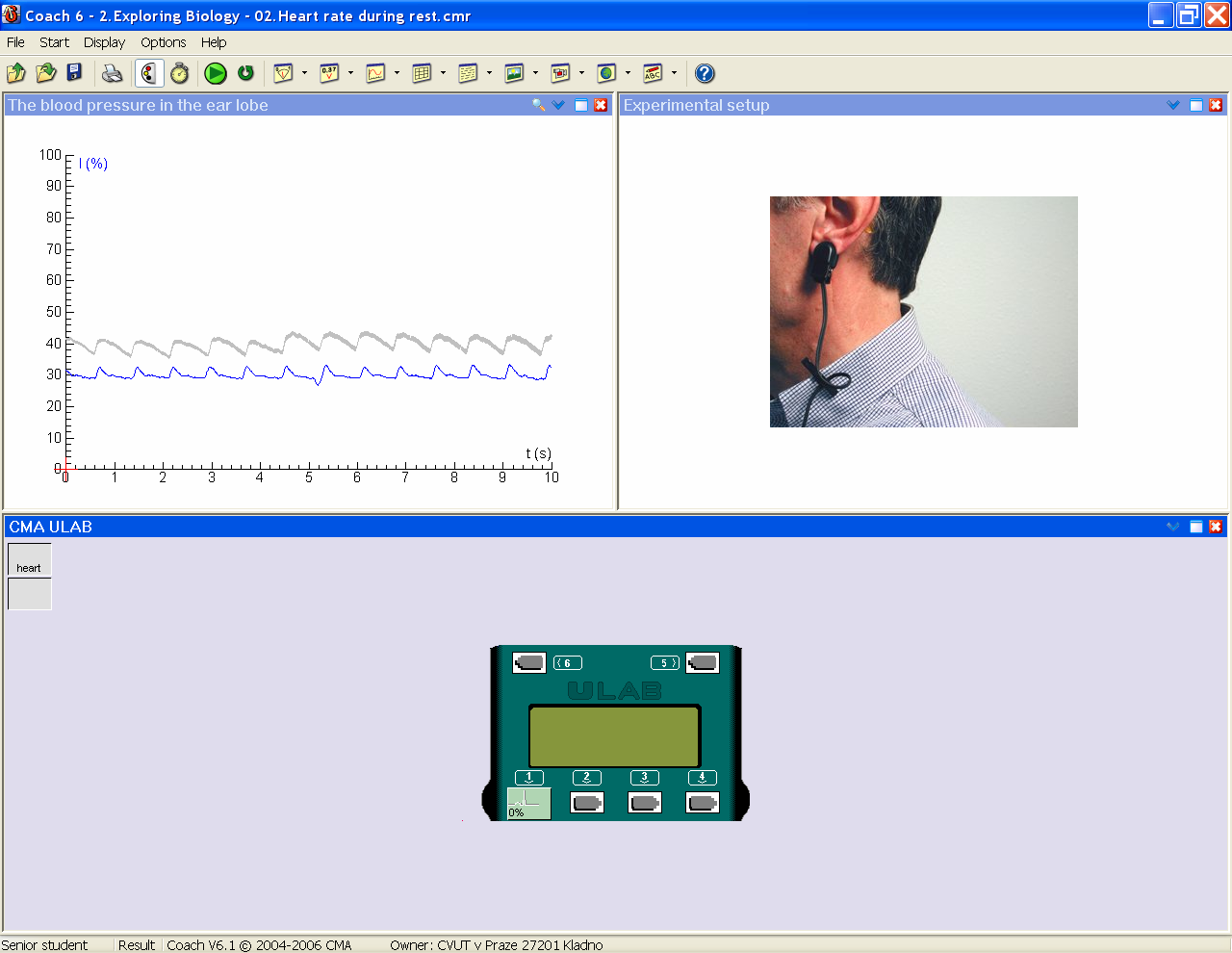

4 2.Otevřete záložku -02.Heart rate during rest druhou Tentokrát zde není stručný návod a v základním nastavení ani tabulka naměřených hodnot.je zde jen Graf(s možným průběhem), obrázek jak má bít přistroj uchycen a schéma na kterém si určíme kam jsme přípravek zapojili. Pokud potřebujeme vidět i tabulku lze ji vyvolat stisknutím tlačítka Table vybráním přípravku ze seznamu a pote kliknutím do jednoho ze tří oken čímž se tabulka zobrazí v příslušném okénku. Měření probíhá stejně jako v bodě 1.

5 LIGHT SENSOR Postup měření 1. Připojte přípravek do analogové zdířky 1 2. Namiřte čidlo na měřený objekt 4. Začněte měřit Měření na PC Zapněte program Measurement a v něm záložku 00.Biology Lab.

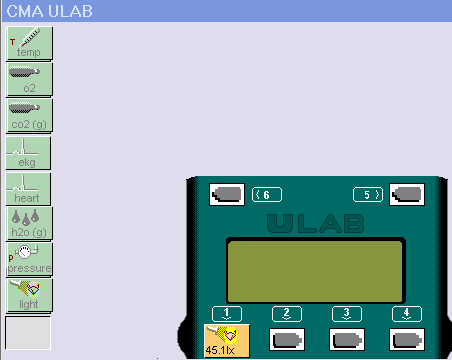

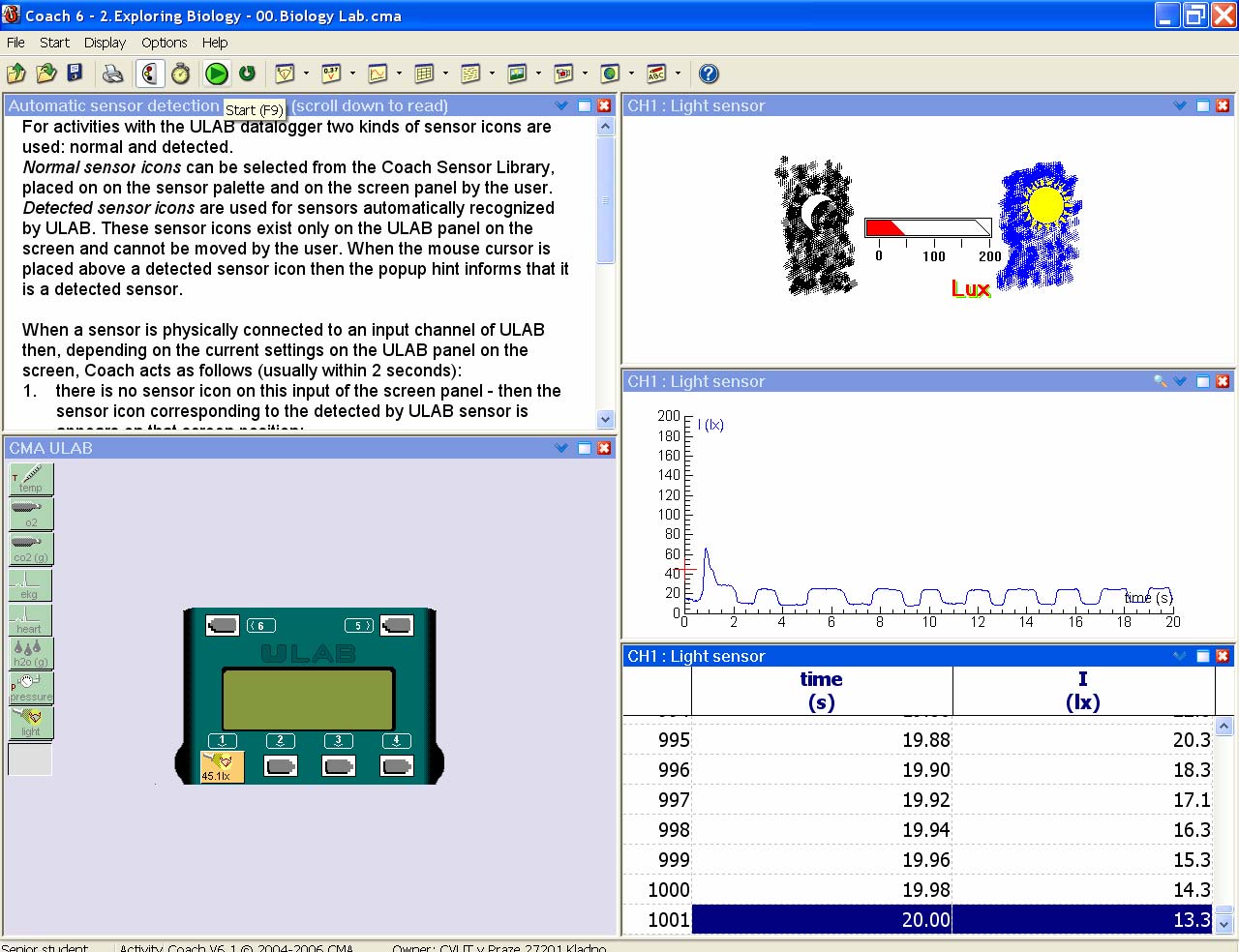

6 Pro měření se světelným senzorem je zapotřebí nastavit do jaké zdířky na ULAB je senzor připojen.provedeme to přetáhnutím obrázku na příslušné poličko jako na obrázku. Poté si do volných oken nastavíme co potřebujeme a můžeme začít měřit. Příklad měření:uděláme si na dlani ruky černým fixem skvrnu a čidlem budeme pohybovat okolo a přes skvrnu.budeme sledovat jak se mění hodnoty. Rozsah přípravku je 0-200lx

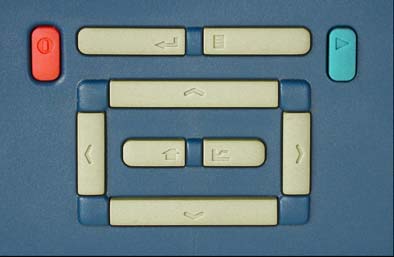

7 1. Monitor 2. Ovládací tlačítka 3. 4 x analogové vstupy 4. 2 x digitální vstup 5. USB 6. Sériový port 7. Napájení ULAB Zapínání Potvrzení příkazu Menu Zapnutí/Vypnutí měření Vrácení na úvodní obrazovku Vykreslení grafu Směrová tlačítka

8 Připojení přípravku a měření Po připojení přípravku si ULAB sám najde o jaký přípravek se jedná a okamžitě na monitoru ukáže aktuální měřenou hodnotu. Rychlé měření: 1.Zapněte ULAB 2.Připojte přípravek 3.Na monitoru se začnou objevovat naměřené hodnoty v reálném čase 4.Pro ukázaní grafu zmačkněte tlačítko pro vykreslení grafu. 5.Po zmáčknutí tlačítka Zapnutí měření ULAB začne podle nastavení měřit a ukládat do své paměti naměřené hodnoty.pro přerušení opětovně zmačkněte tlačítko. 6.Nakonec se naměřené hodnoty ukážou v tabulce nebo po stisknutí tlačítka pro grafy ukáže graf. 7.Pro návrat zmačkněte tlačítko Vrácení na úvodní obrazovku. Uložené hodnoty si lze prohlednout a nebo smazat po stisknutí tlačítka menu a šipkami najetí na záložku data kde si můžeme zvolit jednotlivé položky a nebo všechny. Pro výběr stiskněte tlačítko pro potvrzení příkazu. Nastavení měření se provádí stisknutím tlačítka menu a šipkami najetím na záložku Metod zde lze nastavit jak dobu měření tak kolik vzorku má ULAB za vteřinu proměřit V Záložce Senzore si můžeme prohlídnout kde jaký senzor máme. Připojení a měření přes PC s programem CMA COACH 6 Připojte ULAB přes USB nebo sériový port do počítače. Spusťte program Measurement v záložce start CMA COACH 6 Zde klikněte na záložku Open a tam postupně vyberte 1. Measurements with CMA ULAB 2. Exploring Biology 3.Příslušné měření-bud s navodem(aktivity) nebo bez návodu (result) Pro nastavitelné měření je bod 3.Biology Lab zde lze nastavit nejen libovolný přípravek ale i počet.

9 Program CMA-stručný návod Zapneme program Measurement v záložce Start-Programy-CMA COACH Zde klikněte na záložku Open a tam postupně vyberte 1. Measurements with CMA ULAB 2. Exploring Biology 3.xPříslušné měření-bud s návodem(aktivity) nebo bez návodu (result) Pro prázdné měření je bod 3.Biology Lab zobrazí se prázdná okna je třeba vše nastavit Možnosti Měření - spuštění měření - změna nastavení doby měření a počet vzorků - zobrazení uložených měření z paměti ULAB - uložení měření do paměti ULAB - Spuštění záznamu posledního měření s volitelnou rychlostí zobrazení. - otevření nového měření - uložení měření do paměti počítače - zapnutí/vypnutí zobrazení kde máme na ULAB připojený přípravek po kliknutí na tlačítko křížku(viz šipka) v jednotlivých oknech zavřeme příslušné okno a po stisknutí pravého tlačítka myši v některém prázdnem okně, se nám zobrazí nabídka možných variant které se v daném okně můžou zobrazit. -zobrazení stopek -zobrazeni aktuální hodnoty vybraného okna -zobrazení grafu -zobrazení tabulky -doprovodný text -obrázek k přípravku -video -okno kam si lze psát poznámky -zobrazení web stránky Počet oken si můžeme libovolně zvolit tak,že najedeme myší na úplný kraj obrazovky a stisknutím levého tlačítka myši táhneme čímž se nám vytvoří nove okno

10 Okno Grafu Po kliknutím pravého tlačítka na toto okno se nám zobrazí nabídka funkcí -zobraz graf jako tabulku -tímto si lze přiblížit graf pro přesnější odečítání hodnot -přiblížení grafu tak aby křivka byla přes celé okno -zapnutí funkce diky které si můžeme projít graf společně s tabulkou -vymazáni všech hodnot -zobrazí se tužka kterou si můžeme kreslit do grafu -upravení grafu -upravení grafu -možnost psát do grafu -další nastavení grafu
