Ladibug Software pro vizuální prezentaci Document Camera Návod k použití

Transkript

1 Ladibug Software pro vizuální prezentaci Document Camera Návod k použití

2 Obsah 1. Úvod Systémové požadavky Instalace Ladibug Začínáme používat Ladibug Provoz Hlavní menu Nastavení kamery Možnosti Časově závislá fotografie Popis funkcí Spuštění kamery Rád/a bych promítal/a živé fotografie Rád/a bych obraz optimalizoval/a Rád/a bych nastavila jas Rád/a bych vypnul/a/zapnul/a lampu Rád/a bych provedl/a přiblížení/oddálení Rád/a bych snímal/a fotografie Rád/a bych živé fotografie zmrazila Rád/a bych nahrál/a video Odstraňte program Ladibug Řešení problémů

3 1. Úvod Po instalaci aplikace Ladibug můžete software použít na: Ovládání Document Camera. Nahrávání fotografií. 2. Systémové požadavky Podporované systémy Ubuntu ~11.10 (32-bit) OpenSUSE 11.4 ( desktop, 32-bit) Fedora 15 ( rc1.fc15.i686.PAE, 32-bit) Systémové požadavky Min. CPU: P4 2.8 GHz a vyšší Paměť: 512 MB Rozlišení: 1024 x 768 Min. velikost disku 100 MB 2

4 3. Instalace Ladibug <Poznámka>: V případě, že máte nainstalované jiné verze Ladibug, odinstalujte je a instalaci proveďte znovu. <Poznámka>: Před instalací softwaru odpojte svůj počítač a digitální stanici Připojení napájecího kabelu Document Camera. Zásuvka AC <Poznámka> Vzhled napájecího kabelu a zásuvky AC se může měnit dle zemí/oblastí Po připojení se na stránku Lumens si stáhněte software Ladibug Abyste zajistili kompletní instalaci, ujistěte se, zda je síť k dispozici Otevřete okno terminálu a spusťte instalaci, dodržte níže uvedené pokyny Ubuntu ~ platné Rozbalte Ladibug_Ubuntu11.10_X.X.X_Setup.zip do vašeho PC (nerozbalujte na USB disk nebo jiné zařízení) Pravým tlačítkem myši klikněte na ladibug linux-x86-install -> Vlastnosti -> Povolení -> zaškrtněte Allow executing file as program Dvakrát klikněte na ladibug linux-x86-install a postupujte podle pokynů Pokud vaše ID pro přihlášení není root, přidejte ID pro přehlášení do skupiny disk, audio, video : sudo gpasswd -a whoami video sudo gpasswd -a whoami audio sudo gpasswd -a whoami disk Fedora 15 platné Pokud vaše ID pro přihlášení není root, přidejte ID pro přihlášení do souboru /etc/sudoers : su root chmod 777 /etc/sudoers open /etc/sudoers by text editor Přidat prohlášení: Vaše ID pro přihlášení VŠE = (ALL) VŠE chmod 0440 /etc/sudoers Rozbalte Ladibug_OpenSUSE11.4_Fedora15_X.X.X_Setup.zip do počítače (nerozbalujte na disk USB nebo jiné zařízení) Pravým tlačítkem myši klikněte na ladibug linux-x86-install -> Vlastnosti -> Povolení -> zaškrtněte Allow executing file as program Spusťte./ladibug Linux-x86-Install a postupujte podle pokynů Pokud vaše ID pro přihlášení není root, přidejte ID pro přehlášení do skupiny disk, audio, video : sudo gpasswd -a whoami video sudo gpasswd -a whoami audio sudo gpasswd -a whoami disk 3

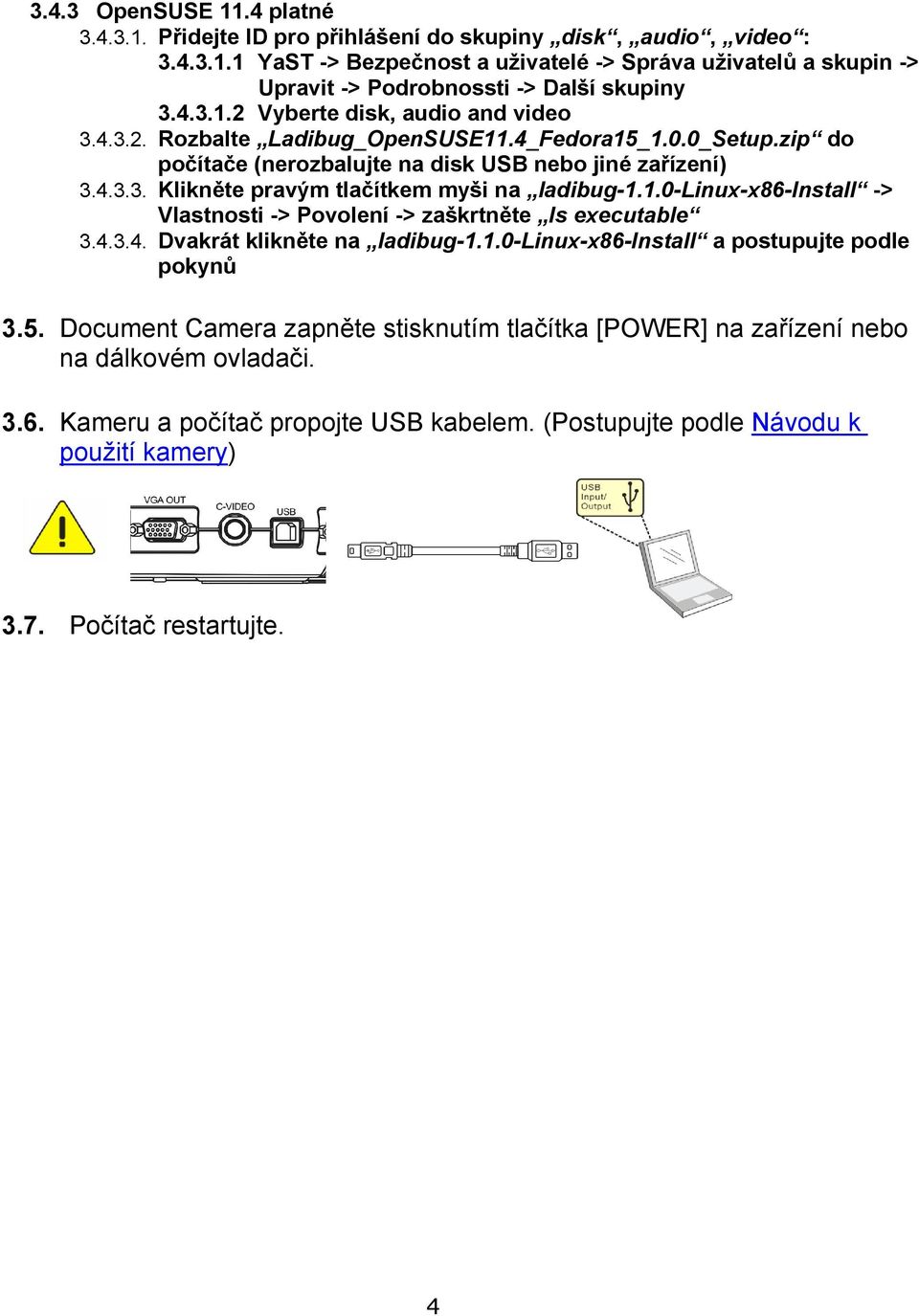

5 3.4.3 OpenSUSE 11.4 platné Přidejte ID pro přihlášení do skupiny disk, audio, video : YaST -> Bezpečnost a uživatelé -> Správa uživatelů a skupin -> Upravit -> Podrobnossti -> Další skupiny Vyberte disk, audio and video Rozbalte Ladibug_OpenSUSE11.4_Fedora15_1.0.0_Setup.zip do počítače (nerozbalujte na disk USB nebo jiné zařízení) Klikněte pravým tlačítkem myši na ladibug linux-x86-install -> Vlastnosti -> Povolení -> zaškrtněte Is executable Dvakrát klikněte na ladibug linux-x86-install a postupujte podle pokynů 3.5. Document Camera zapněte stisknutím tlačítka [POWER] na zařízení nebo na dálkovém ovladači Kameru a počítač propojte USB kabelem. (Postupujte podle Návodu k použití kamery) 3.7. Počítač restartujte. 4

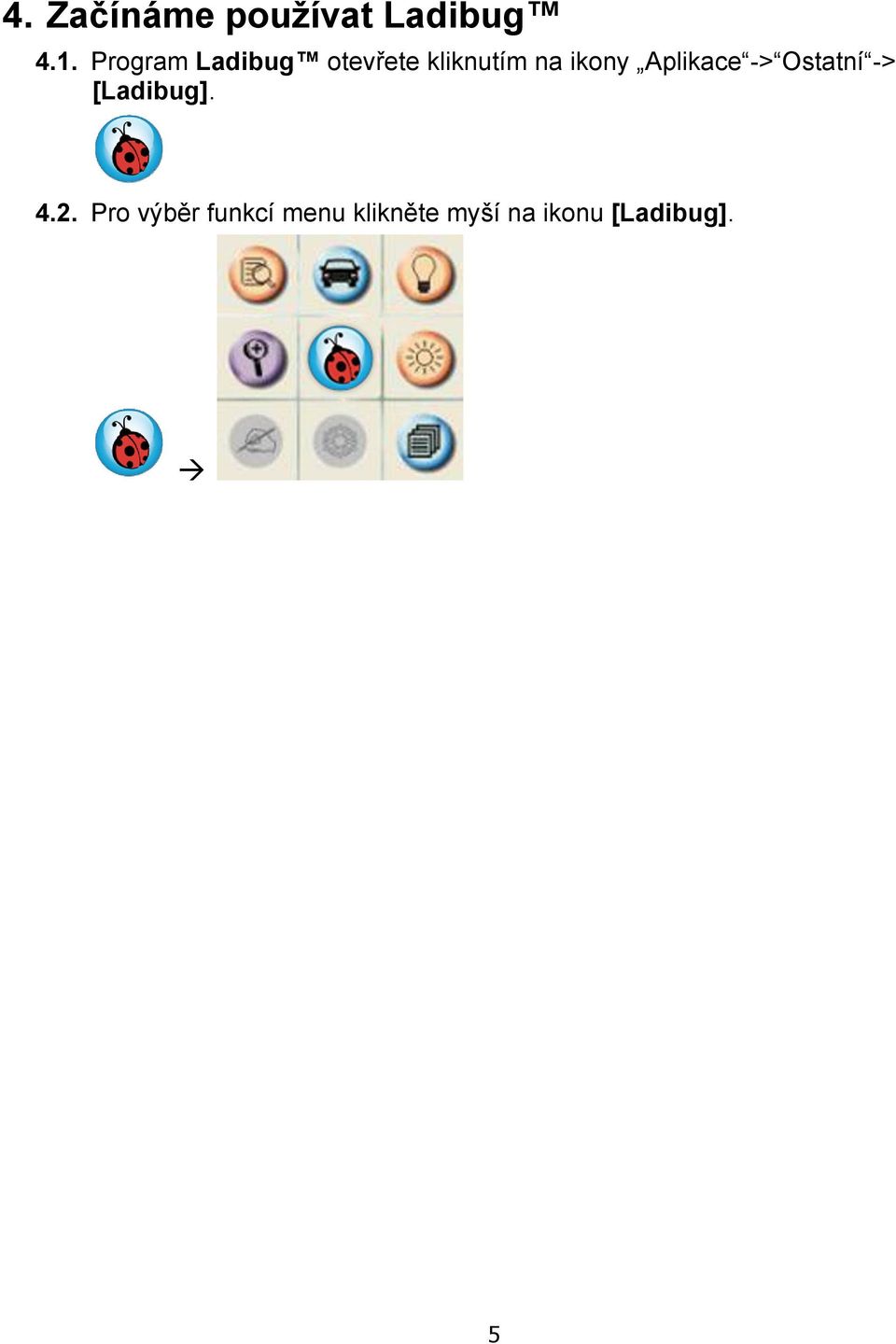

6 4. Začínáme používat Ladibug 4.1. Program Ladibug otevřete kliknutím na ikony Aplikace -> Ostatní -> [Ladibug] Pro výběr funkcí menu klikněte myší na ikonu [Ladibug]. 5

7 5. Provoz 5.1 Hlavní menu ZAPNUTÍ/VYPNUTÍ: Kameru Document Camera vypněte/zapněte. AUTOMATICKÉ NASTAVENÍ HLASITOSTI: Automaticky nastaví nejlepší možnou kvalitu obrazu. MOŽNOSTI: Vyberte způsob komprese videa a zdroj zvuku. Podrobný popis viz 5.3 Možnosti. HLAVNÍ: Spustí menu hlavních funkcí. Kliknutím pravého tlačítka myši zobrazíte informace o Ladibug. NASTAVENÍ KAMERY: Spustí okno nastavení kamery, ve kterém nastavíte nahrávání. Podrobné pokyny viz 5.2 Nastavení KAMERY. ZMRAZIT: Zmrazí nahrávání. ČASOVĚ ZÁVISLÉ SNÍMÁNÍ: Snímání v přednastaveném interval. Podrobné pokyny viz 5.4 Časově závislá fotografie. LAMPA: Zapne/vypne lampu. NÁHLED: Zobrazí fotografie. JAS: Nastavení jasu. PŘIBLÍŽENÍ/ODDÁLENÍ: Přiblížení/oddálení fotografie. POKROČILÉ NASTAVENÍ: Otevře menu pokročilých funkcí. KONEC: Konec Ladibug. NAHRÁVÁNÍ VIDEA: Nahrávání videa. SNÍMÁNÍ KLIDNÝCH SNÍMKŮ: Zachycení fotografií. 6

8 5.2 Nastavení kamery V rozhraní Nastavení kamery lze nastavit živé přehrávání. Postup je stejný na dálkovém ovládání i na ovládacím panelu Document Camera. Více informací viz návod k použití Document Camera. <Poznámka> Vzhled tlačítek se může lišit v závislosti na funkcích produktu. Neaktivní tlačítko zešedne. 7

9 5.3 Možnosti 1. Tovární nastavení: Aktivuje tovární nastavení. 2. Formát komprese videokodeku: Nastavení formátu videa. <Poznámka> Musíte aktivovat [Enable Video Compress] 3. Zapnout nahrávání audia: Zapne zařízení pro nahrávání zvuku a nastaví zdroj. 8

10 5.4 Časově závislá fotografie 1. Vyberte adresář. 2. Zadejte název souboru. 3. Nastavte dobu spuštění. 4. Snímání v přednastaveném interval. 9

11 6. Popis funkcí 6.1 Spuštění kamery Klikněte na. 6.2 Rád/a bych promítal/a živé fotografie Pro zobrazení živých fotografií klikněte na. 6.3 Rád/a bych obraz optimalizoval/a Klikněte na. 6.4 Rád/a bych nastavila jas Pro zobrazení nstavení jasu klikněte na. Pro zvýšení jasu posuňtě šipku nahoru nebo pro jeho snížení ji posuňte dolů. 6.5 Rád/a bych vypnul/a/zapnul/a lampu Pro vypnutí/zapnutí lampy klikněte na. 6.6 Rád/a bych provedl/a přiblížení/oddálení Pro zobrazení fotografií klikněte na. Pro zvětšení zmenšení fotografií posuňte kolečkem nahoru/dolů. <Poznámka> Funkci DC120 lze použít pouze v režimu Zmrznutí. 6.7 Rád/a bych snímal/a fotografie <POZNÁMKA> Pro změnu nastavení časově závislé fotografie stiskněte informcí viz 5.4 Časově závislá fotografie., více 10

12 Klikněte na, zobrazí se okno Uložit jako. Napište název souboru, potom klikněte na [Save]. 6.8 Rád/a bych živé fotografie zmrazila Pro zmražení fotografií v aplikaci Ladibug klikněte na. 6.9 Rád/a bych nahrál/a video Pro otevření nástroje video klikněte na. <POZNÁMKA> Pro změnu formát videa klikněte na 5.3 Možnosti. Pro spuštìní nahrávání kliknìte na [Record]., více informací viz Pro zastavení nahrávání klikněte na [Stop]. Pro ukončení nástroje nahrávání klikněte na. 11

13 7. Odstraňte program Ladibug 1. Otevřete příkazovou lištu. 2. Napište následující příkaz. sudo dpkg r ladibug 3. Zadejte své heslo. 8. Řešení problémů 8.1 O: Po reinstalaci Ladibug se zobrazí černá obrazovka. Řešení: 1. Odstraňte Ladibug a restartuje počítač. 2. Ladibug nainstalujte znovu. 8.2 O: Ladibug nelze aktivovat. Řešení: V případě nekompletní instalace není možné Ladibug aktivovat. Při kontrole proveďte následující kroky a instalaci proveďte znovu. 1. Otevřete okno terminálu a pro kontrolu napište ladibug (zda jsou komponenty nainstalované). 2. Aktivujte Správce Synaptic a nainstalujte komponenty, jak je uvedeno v kroku 1; nebo vyhledejte a stáhněte z internetu komponenty potřebné k instalaci. 12
