Monitoring Accelerated Product Degradation of Coartem 20/120 Authentic Tablet Reference 500 1000 1500 2000 Raman Shift

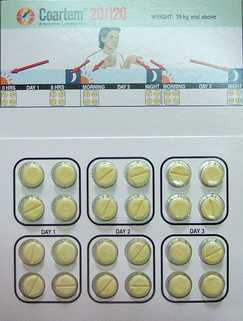

1 Monitoring Accelerated Product Degradation of Coartem 20/120 Authentic Tablet Reference Raman Shift ( cm-1) Tablets were monitored through their sealed blister pack at 24 hour intervals. Oven temperature = 60oC.

2 Spectra/Statistical Results vs. Heating Time p-value 0 hrs hrs hrs Raman shift ( cm-1)

3 Mobilní analyzátory IMS vs MS nebo MS/MS

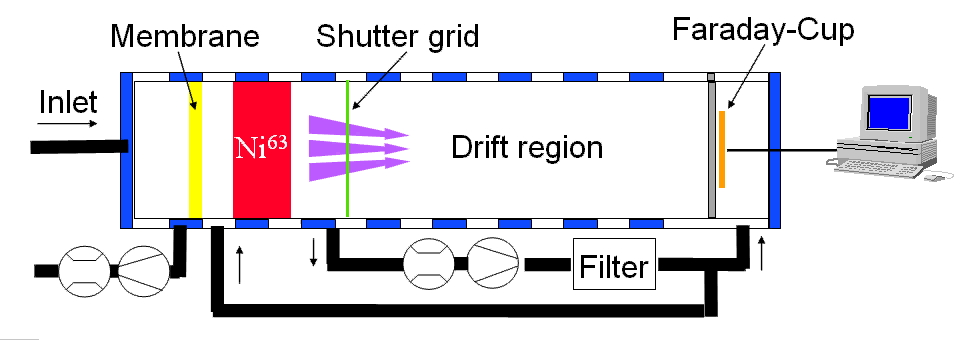

4 Ion Mobility Spectrometers (IMS) Ion mobility spectrometry (IMS) je analytická technika analyzující ionizované molekuly v plynné fázi na základě rozdílné mobility v plynu. Ionizace Molekuly vzorku musí být ionizovány, běžně se používají corona výboje nebo radioaktivní materiály, například malé množství (5 mg) 63Ni nebo 241Am Analýza iontů Ionty putují skrz driftovací trubku spektrometru naplněnou plynem (nejčastěji vzduchem) na kterou je vloženo napětí. Na konci driftovací trubky je detektor. Migrační čas jednotlivých molekul se liší v závislosti na jejich hmotnosti, náboji, velikosti a geometrickém tvaru (tvoří celkovou mobilitu molekuly).

5 Ion Mobility Spectrometer IMS + powerful detector for CWA s and other forensic substances + very sensitive + moderate selectivity - sensitive to overloading & contamination

6 IMS I m an ION. MS Selective Technical Ability I m an ION. Both are the identical size. One weighs more. MS can tell the difference. LE A D FO OT Simple MS has up to 10x greater capacity to differentiate within a sample. MS reduces false alarms and increases confidence.

7 IMS I m an ION. MS External Factors I m an ION. Both weigh the same. One changed size. MS doesn t care. IMS separates by physical size. External factors can change physical size. MS is not affected by external factors that plague IMS.

8 IMS I m an ION. MS Internal Factors Both alarm. MS clears out leftover air and is ready again. Air hangs around in IMS to be cleaned. Typical Ion trap MS utilizes an open loop that does not recycle air like IMS. Requires only seconds up to a few minutes to clear down after a true alarm.

9 // Mass Spectrometry FTIR Raman XRF NIR // Actionable Intelligence HPMS & On-board Analytics / Slide 9 LIBS 17. září 2015 / Proprietary

10 Aktuální trend využití hmotnostní spektrometrie Aktuální hlavní terndy Hmotnostní spektrometry s malými iontovými pastmi Iontové pasti fungují na vysokých frekvencích malý objem, dobré rozlišení, stále potřebují kvalitní vákum malé turbomolekulární pumpy HPMS (High Pressure Mass Spectrometry) Vákum 1 torr mohou pracovat se scroll pumpami

// Mass Spectrometry Electron beam Molecules are ionized + 1 2 emass 116 2 4 1 3

11 // Mass Spectrometry Electron beam Molecules are ionized emass Molecules fall apart 3 + mass 71 + Fragments form a pattern mass 45 4 mass 116 mass 45 mass/charge

První ruční spektrometr s iontovou pastí - 2011 - Cylindrická iontová past 1st Detect Miniaturizovaná iontová past MS/MS Přímý vstup rychlá detekce Původně

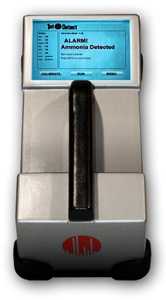

12 První ruční spektrometr s iontovou pastí Cylindrická iontová past 1st Detect Miniaturizovaná iontová past MS/MS Přímý vstup rychlá detekce Původně vyvinuto pro NASA Vysoké vákum je vytvářeno miniaturizovanou turbomolekulární pumpou velké problémy s robustností Taken from documets of 1st Detect (Houston, USA)

accuracy and speed No warm-up and results in seconds Little to no maintenance rugged & ready

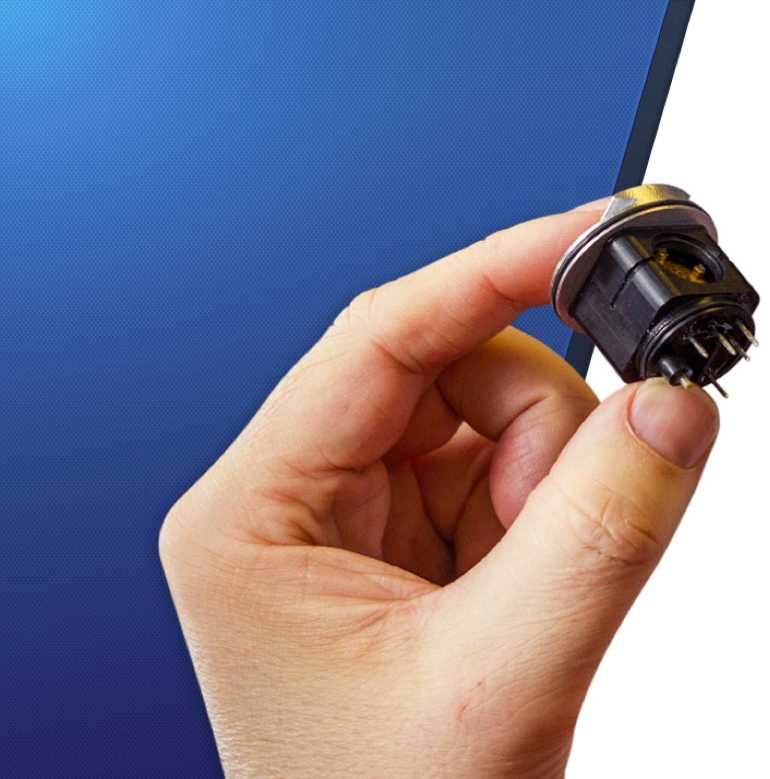

13 // World s First Handheld MS First handheld MS 1/10th the size of field portable MS Confirmatory handheld, survey tool Identification of gas, solid and liquid threats Trace to bulk Designed for accuracy and speed No warm-up and results in seconds Little to no maintenance rugged & ready Threat focused but expandable True m/z mass spectrometer designed for downrange speed and fidelity.

14 // Handheld Mass Spectrometry at High Pressures 17. září 2015 // Actionable Intelligence HPMS & On-board Analytics / Slide / Proprietary

15 Trade-offs in Ion Trap Operation z0 Trap Radius (m) r0 radio frequency Hz Vmax operating peak voltage qmax Upper Mass Limit Pressure (Torr) Resolution Well-depth reduced size, improved ruggedness Pau (Ramsey) et al., Microfabricated quadrupole ion trap for mass spectrometer applications, Phys. Rev. Lett. 96 (2006)

16 Trade-offs in Ion Trap Operation Rough Pumping Regime z0 Frequency (Hz) Trap Radius (m) r0 radio frequency Hz Vmax operating peak voltage qmax Upper Mass Limit Resolution Well-depth Pressure (Torr) Pau (Ramsey) et al., Microfabricated quadrupole ion trap for mass spectrometer applications, Phys. Rev. Lett. 96 (2006)

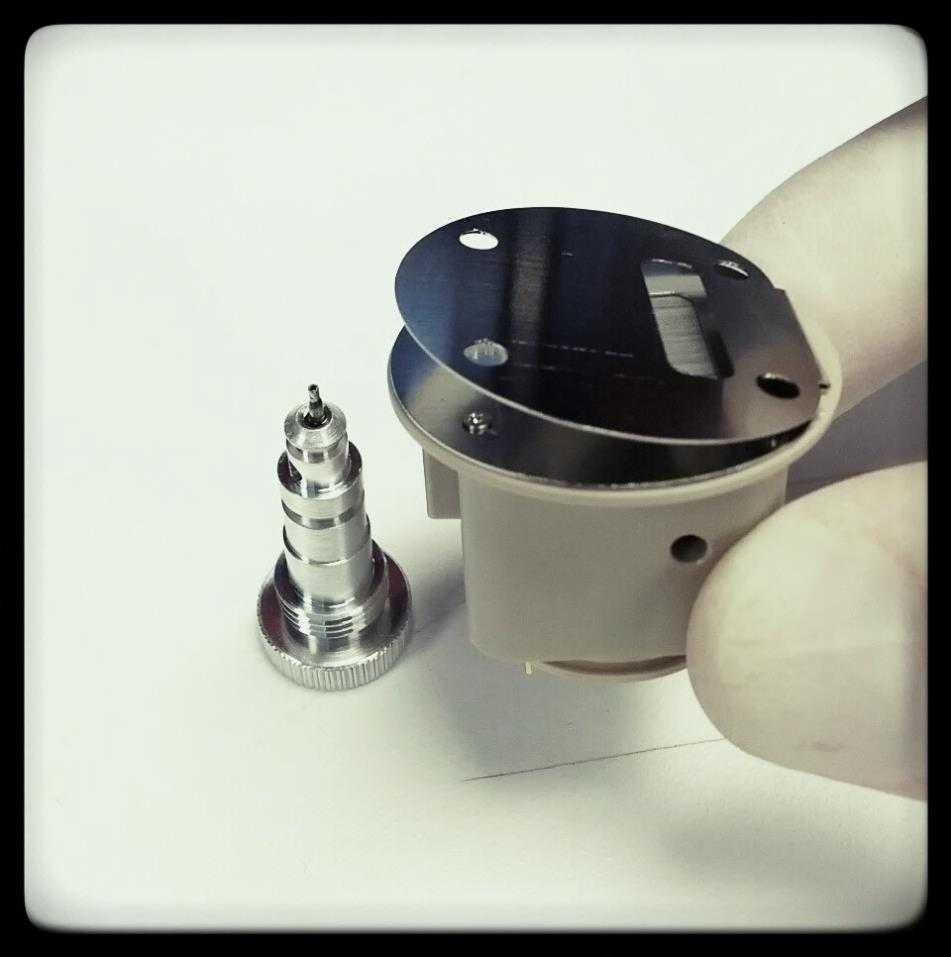

17 // Swappable cores Ionizer, ion trap, detector // Actionable Intelligence HPMS & On-board Analytics / Slide září 2015 / Proprietary

18 Mobilní analyzátory spojení separačních technik a MS GC-MS případně GC-MS/MS spojení plynové chromatografie a MS Budoucnost GC-HPMS CE-HPMS AI-MS/MS

19 GC/MS Oven Column Sample Sample 19 Detector

20 GC/MS/MS Oven Column Sample Sample 20 Detector

21 Mobile GC MS - 7 GC-TMS převzato z materiálů f. Torion GC MS with toroidal trap Relatively smal dimensions, weight less than 10 kg MIL-STD 810F Only SPME technolgy for sample introduction

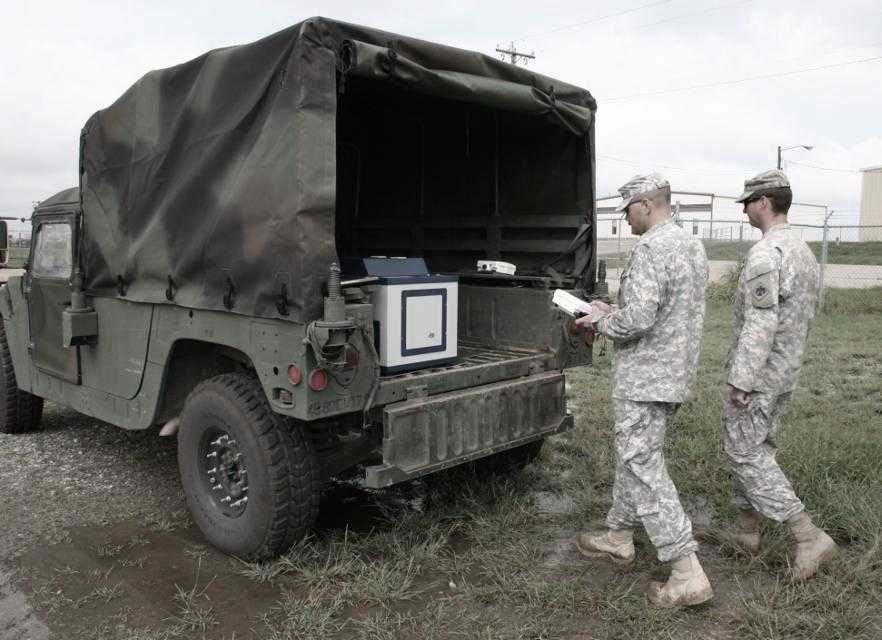

22 Field-Challenge: Fragile Components GC/MS are Complex systems Griffin 460 GC/MS: 692 unique Part Numbers 2053 individual components Integrated Shock and Vibration System Wire Rope Isolators Griffin 460 Tested to MilSpec810G 6/20/2011 Page 22 FLIR Proprietary

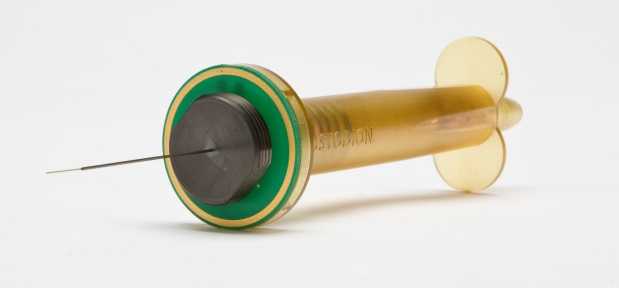

PSI-PROBE with TAG Vapor / Solid / Liquid Narcotics, Law Enforcement PSI-PROBE with Twister Vapor / Solid / Liquid 6/20/2011 Narcotics, Law Page 23 Enforcement THERMAL DESORBER Vapor Fire Debris, Law

23 PSI-PROBE with TAG Vapor / Solid / Liquid Narcotics, Law Enforcement PSI-PROBE with Twister Vapor / Solid / Liquid 6/20/2011 Narcotics, Law Page 23 Enforcement THERMAL DESORBER Vapor Fire Debris, Law Enforcement PURGE & TRAP Water Groundwater, Enviro Remediation DIRECT SAMPLING LINE Vapor Building Monitoring, 24/7 Security AUTOSAMPLER SYRINGE Liquid / Solid Liquid / Solid FLIR Proprietary Research & Academia Sensitive Site Exploitation, Field-based Forensics SPME Vapor / Liquid Accidental Spill, Incident Response HEADSPACE Liquid / Solid Soil Contamination, Environmental Monitoring

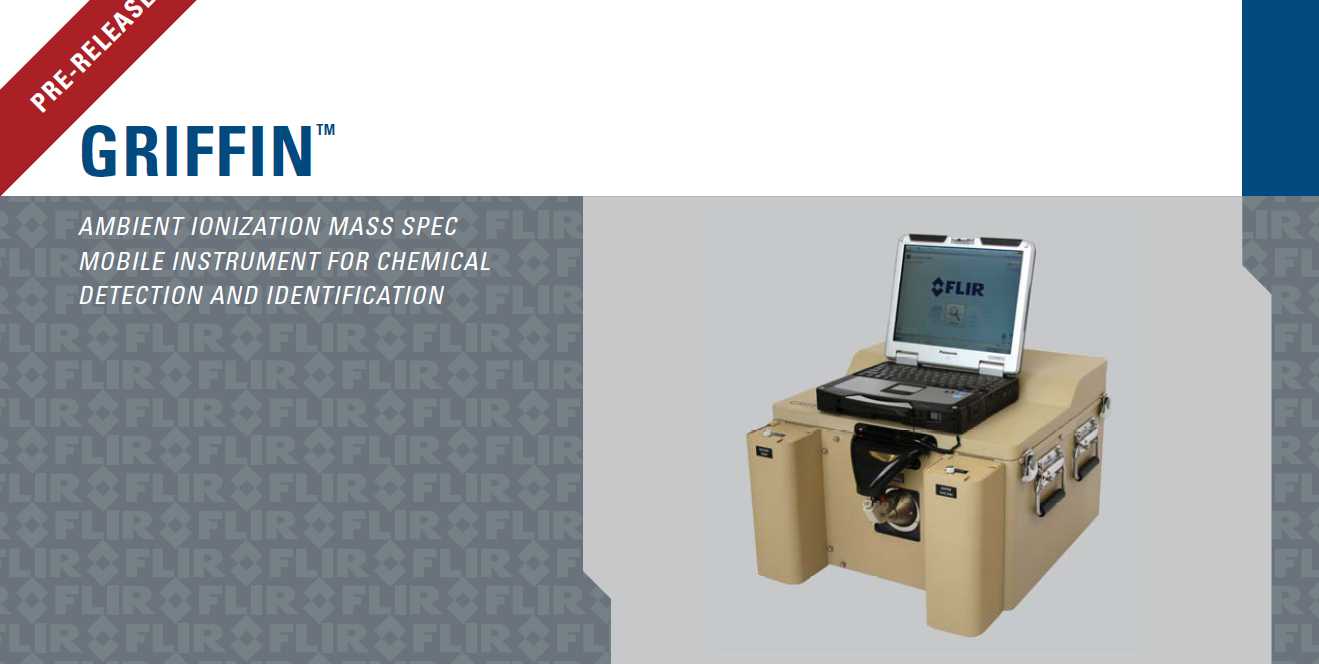

24 AI MS/MS 6/20/2011 Page 25 FLIR Proprietary

25 Mobilní analyzátory screeninkové metody znečištění SERS Raman Microfluidické systémy

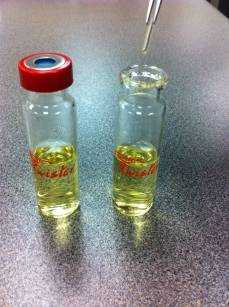

26 SERS Surface Enhanced Raman Spectrometry Princip: zesílení signálu Ramanova rozptylu o několik řádů v přítomnosti vhodných nanočástic nebo nanostrktur 1mM of Dithiothreitol (DTT)

27 SERS Surface Enhanced Raman Spectrometry

28 SERS Surface Enhanced Raman Spectrometry Koloidální techniky (vhodné jen pro vodné roztoky, často obtížně použitelné, špatná reprodukvatelnost Pevné substráty pokryté nanočásticemi Pevné substráty s nano fotonickými strukturami Substráty - opakovaně použitelné - na jedno použití

29 SERS Surface Enhanced Raman Spectrometry
