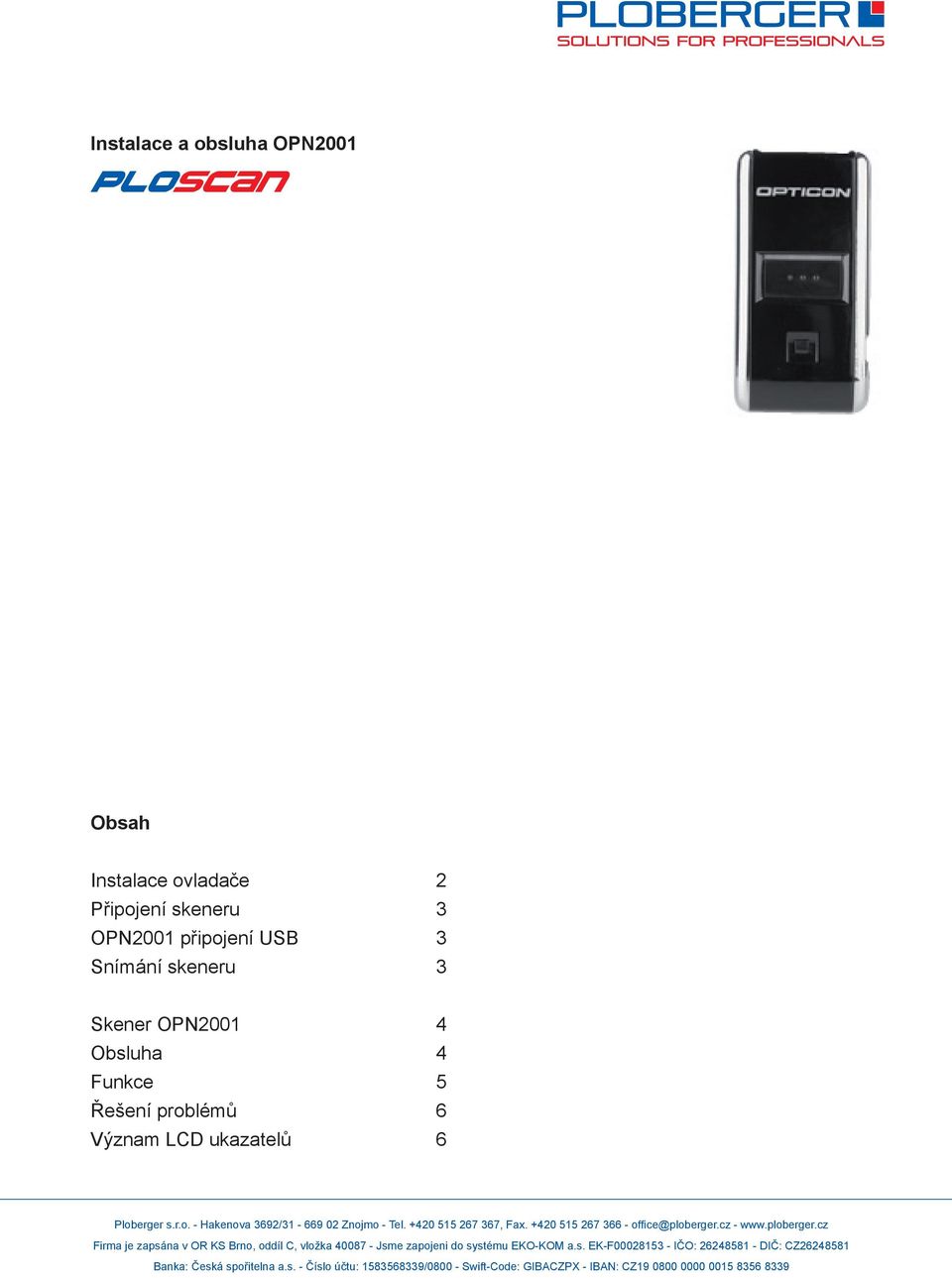

1 Instalace a obsluha OPN2001 Obsah Instalace ovladače 2 Připojení skeneru 3 OPN2001 připojení USB 3 Snímání skeneru 3 Skener OPN Obsluha 4 Funkce 5 Řešení problémů 6 Význam LCD ukazatelů 6

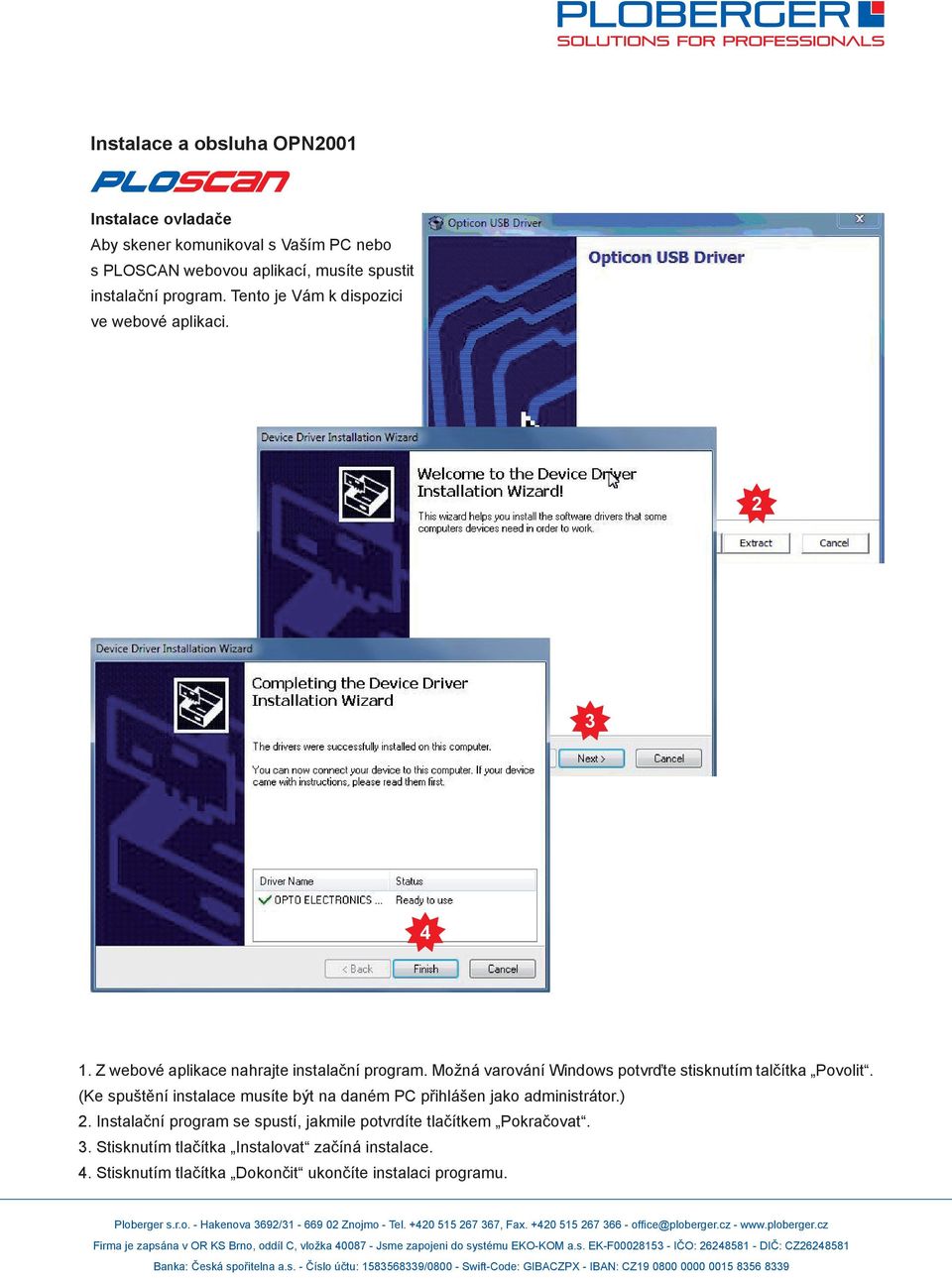

2 Instalace a obsluha OPN2001 Instalace ovladače Aby skener komunikoval s Vaším PC nebo s PLOSCAN webovou aplikací, musíte spustit instalační program. Tento je Vám k dispozici ve webové aplikaci Z webové aplikace nahrajte instalační program. Možná varování Windows potvrďte stisknutím talčítka Povolit. (Ke spuštění instalace musíte být na daném PC přihlášen jako administrátor.) 2. Instalační program se spustí, jakmile potvrdíte tlačítkem Pokračovat. 3. Stisknutím tlačítka Instalovat začíná instalace. 4. Stisknutím tlačítka Dokončit ukončíte instalaci programu.

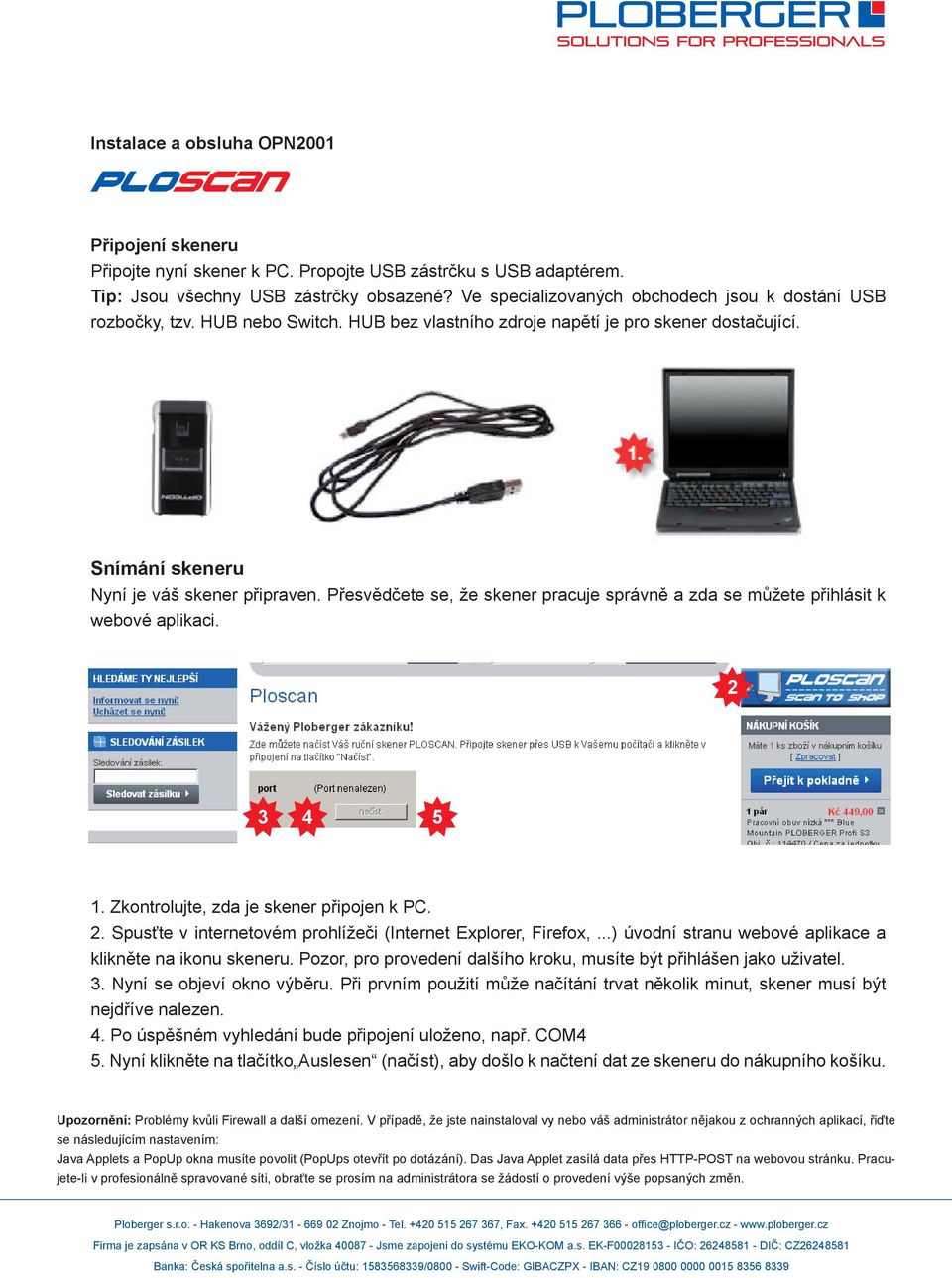

3 Instalace a obsluha OPN2001 Připojení skeneru Připojte nyní skener k PC. Propojte USB zástrčku s USB adaptérem. Tip: Jsou všechny USB zástrčky obsazené? Ve specializovaných obchodech jsou k dostání USB rozbočky, tzv. HUB nebo Switch. HUB bez vlastního zdroje napětí je pro skener dostačující. Snímání skeneru Nyní je váš skener připraven. Přesvědčete se, že skener pracuje správně a zda se můžete přihlásit k webové aplikaci Zkontrolujte, zda je skener připojen k PC. 2. Spusťte v internetovém prohlížeči (Internet Explorer, Firefox,...) úvodní stranu webové aplikace a klikněte na ikonu skeneru. Pozor, pro provedení dalšího kroku, musíte být přihlášen jako uživatel. 3. Nyní se objeví okno výběru. Při prvním použití může načítání trvat několik minut, skener musí být nejdříve nalezen. 4. Po úspěšném vyhledání bude připojení uloženo, např. COM4 5. Nyní klikněte na tlačítko Auslesen (načíst), aby došlo k načtení dat ze skeneru do nákupního košíku. Upozornění: Problémy kvůli Firewall a další omezení. V případě, že jste nainstaloval vy nebo váš administrátor nějakou z ochranných aplikací, řiďte se následujícím nastavením: Java Applets a PopUp okna musíte povolit (PopUps otevřít po dotázání). Das Java Applet zasílá data přes HTTP-POST na webovou stránku. Pracujete-li v profesionálně spravované síti, obraťte se prosím na administrátora se žádostí o provedení výše popsaných změn.

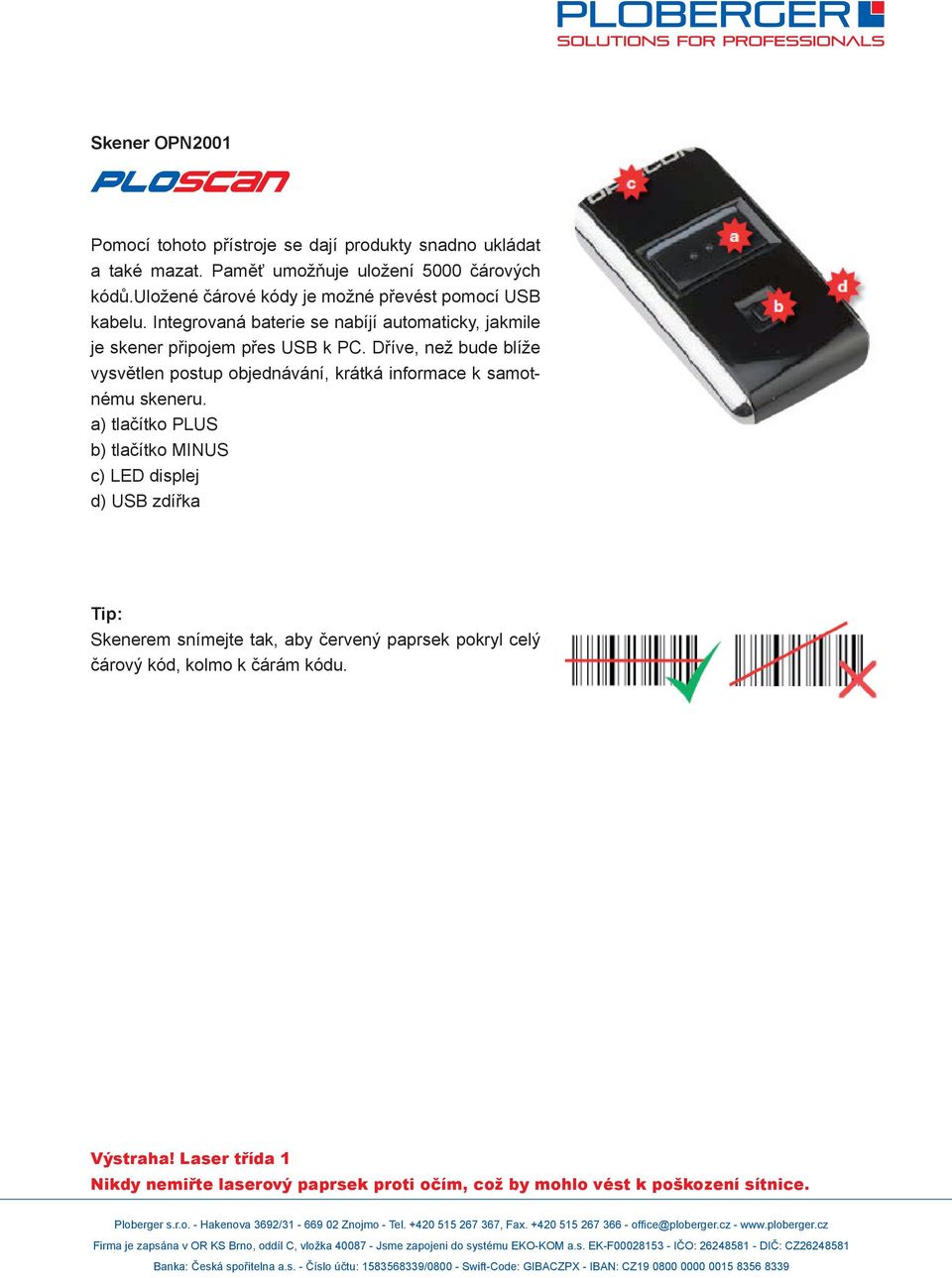

4 Skener OPN2001 Pomocí tohoto přístroje se dají produkty snadno ukládat a také mazat. Paměť umožňuje uložení 5000 čárových kódů.uložené čárové kódy je možné převést pomocí USB kabelu. Integrovaná baterie se nabíjí automaticky, jakmile je skener připojem přes USB k PC. Dříve, než bude blíže vysvětlen postup objednávání, krátká informace k samotnému skeneru. a) tlačítko PLUS b) tlačítko MINUS c) LED displej d) USB zdířka Tip: Skenerem snímejte tak, aby červený paprsek pokryl celý čárový kód, kolmo k čárám kódu. Výstraha! Laser třída 1 Nikdy nemiřte laserový paprsek proti očím, což by mohlo vést k poškození sítnice.

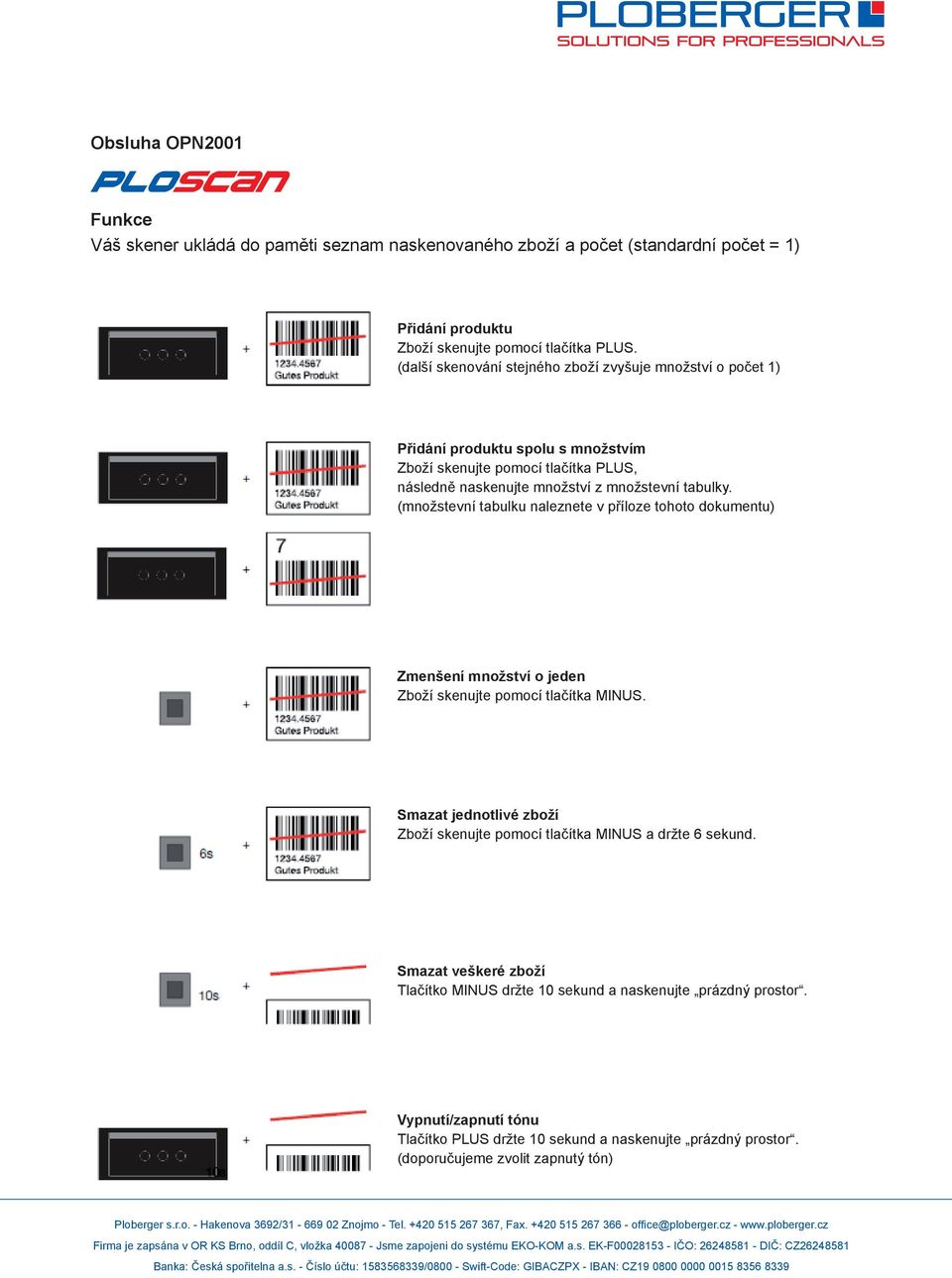

5 Obsluha OPN2001 Funkce Váš skener ukládá do paměti seznam naskenovaného zboží a počet (standardní počet = 1) Přidání produktu Zboží skenujte pomocí tlačítka PLUS. (další skenování stejného zboží zvyšuje množství o počet 1) Přidání produktu spolu s množstvím Zboží skenujte pomocí tlačítka PLUS, následně naskenujte množství z množstevní tabulky. (množstevní tabulku naleznete v příloze tohoto dokumentu) Zmenšení množství o jeden Zboží skenujte pomocí tlačítka MINUS. Smazat jednotlivé zboží Zboží skenujte pomocí tlačítka MINUS a držte 6 sekund. Smazat veškeré zboží Tlačítko MINUS držte 10 sekund a naskenujte prázdný prostor. Vypnutí/zapnutí tónu Tlačítko PLUS držte 10 sekund a naskenujte prázdný prostor. (doporučujeme zvolit zapnutý tón)

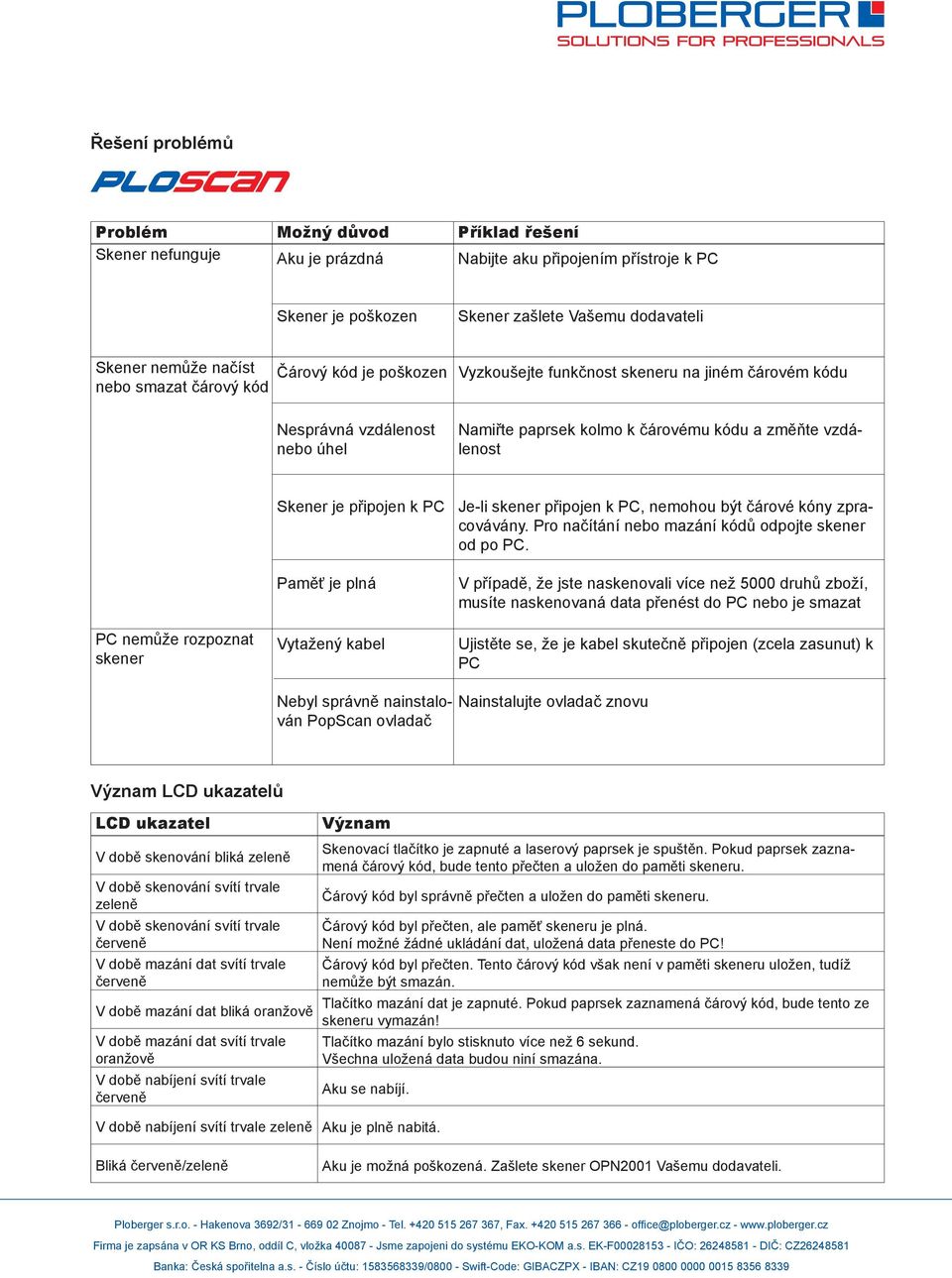

6 Řešení problémů Problém Možný důvod Příklad řešení Skener nefunguje Aku je prázdná Nabijte aku připojením přístroje k PC Skener je poškozen Skener zašlete Vašemu dodavateli Skener nemůže načíst nebo smazat čárový kód Čárový kód je poškozen Nesprávná vzdálenost nebo úhel Vyzkoušejte funkčnost skeneru na jiném čárovém kódu Namiřte paprsek kolmo k čárovému kódu a změňte vzdálenost Skener je připojen k PC Paměť je plná Je-li skener připojen k PC, nemohou být čárové kóny zpracovávány. Pro načítání nebo mazání kódů odpojte skener od po PC. V případě, že jste naskenovali více než 5000 druhů zboží, musíte naskenovaná data přenést do PC nebo je smazat PC nemůže rozpoznat skener Vytažený kabel Ujistěte se, že je kabel skutečně připojen (zcela zasunut) k PC Nebyl správně nainstalován PopScan ovladač Nainstalujte ovladač znovu Význam LCD ukazatelů LCD ukazatel V době skenování bliká zeleně V době skenování svítí trvale zeleně V době skenování svítí trvale červeně V době mazání dat svítí trvale červeně V době mazání dat bliká oranžově V době mazání dat svítí trvale oranžově V době nabíjení svítí trvale červeně Význam Skenovací tlačítko je zapnuté a laserový paprsek je spuštěn. Pokud paprsek zaznamená čárový kód, bude tento přečten a uložen do paměti skeneru. Čárový kód byl správně přečten a uložen do paměti skeneru. Čárový kód byl přečten, ale paměť skeneru je plná. Není možné žádné ukládání dat, uložená data přeneste do PC! Čárový kód byl přečten. Tento čárový kód však není v paměti skeneru uložen, tudíž nemůže být smazán. Tlačítko mazání dat je zapnuté. Pokud paprsek zaznamená čárový kód, bude tento ze skeneru vymazán! Tlačítko mazání bylo stisknuto více než 6 sekund. Všechna uložená data budou niní smazána. Aku se nabíjí. V době nabíjení svítí trvale zeleně Aku je plně nabitá. Bliká červeně/zeleně Aku je možná poškozená. Zašlete skener OPN2001 Vašemu dodavateli.
