1 Předstěnová/splachovací technika T4 Viega Mono T4

2 Předstěnové bloky k zazdění a obezdění pro jednotlivou nebo řadovou montáž Individuální řešení předstěny při stavbě za mokra při vysokém montážním komfortu. Díky uzavřenému, robustnímu krytu z pěnového polystyrénu je vyzdívání vnitřní oblasti přebytečné. Toto ze závodu dodané odhlučnění zabraňuje poškození a je ideálním podkladem pod omítku. Dobré spojení se stěnou pomocí integrovaných zazdívacích drážek. Možnost hloubkového nastavení. Řadová montáž s dlouhou montážní kolejnicí možná. Smontované k připojení. Odhlučněné přípravky k připojení všech systémových nástěnek Viega. Zvuková izolace zkoušena dle DIN 4109 u Fraunhofer Institut für Bauphysik, Stuttgart. Hodnotící zprávy jsou k dispozici. Všechny údaje o rozměrech jsou v milimetrech. Dlouhodobá záruka dokoupení náhradních dílů. 442

3 Viega Mono T4 Obsah Viega Mono Slim 444 Viega Mono Tec 445 Splachovací nádrže pod omítku-základní modely 446 WC-předstěnové bloky 448 Bidetové předstěnové bloky 449 Příslušenství k předstěnovým blokům pro WC a bidety 450 Pisoárové sady pro hrubou stavbu 451 Umyvadlové předstěnové bloky 451 Předstěnové bloky pro nástěnné armatury 452 T4 EAN-Code Číslo EAN je sestaveno z konstantního čísla výrobce a jednotlivých šestimístných čísel artiklů, např Výměna posledních šesti pozic za čísla artiklů dává kód EAN. 443

4 Viega Mono Slim Viega Mono Slim- splachovací nádrž pod omítku 1F pro následující produkty a použití: na zemi stojící WC, ovládací deska Visign, zazdění a obezdění ovládání zepředu, 2-množstevní splachovací systém ventilu, splachovací nádrž pod omítku (8 cm), izolovaná splachovací trubka, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 9 l model / ,10 Sada splachovací trubky L Ø pro následující produkty a použití: spojení podomítkového ,70 splachovacího oblouku a WC stojícího na podlaze L = délka plast model

5 Viega Mono T4 Viega Mono Tec Viega Mono Tec- WC-blok pro následující produkty a použití: závěsné WC, ovládací deska Visign, zazdění a obezdění ovládání zepředu, 2-množstevní splachovací systém rám z pozinkované oceli, splachovací nádrž pod omítku 1F (8 cm), připojovací oblouk WC DN90 z PE, připojovací souprava WC, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál pro rám splachovací nádrže ventilu z výroby nastaveno plné splachovací množství cca. 9 l model 8308 T4 1/ ,36 Viega Mono Tec- WC-blok pro následující produkty a použití: závěsné WC, ovládací deska Visign, zazdění a obezdění ovládání zepředu, 2-množstevní splachovací systém rám z pozinkované oceli, splachovací nádrž pod omítku 1F (8 cm), splachovací trubka s přípojem na ventilátor DN50, připojovací oblouk WC DN90 z PE, připojovací souprava WC, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál pro rám splachovací nádrže ventilu z výroby nastaveno plné splachovací množství cca. 9 l model / ,17 445

6 Viega Mono Tec- bidetový blok pro následující produkty a použití: závěsný bidet, zazdění a obezdění rám z pozinkované oceli, nástěnky plynule nastavitelné na výšku a do šířky z červeného bronzu s Rp½, výškově nastavitelný odtokový oblouk DN40, upevňovací materiál pro rám model / ,53 Splachovací nádrže pod omítku-základní modely Splachovací nádrž pod omítku 2H pro následující produkty a použití: na zemi stojící WC, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign ovládání zepředu, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 6 l model / ,85 446

7 Viega Mono T4 Splachovací nádrž pod omítku 2H pro následující produkty a použití: na zemi stojící WC, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign ovládání zepředu, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál rozsah nastavení částečného splachovacího množství cca. 2,5 3 l z výroby nastaveno plné splachovací množství cca. 4,5 l rozsah nastavení plného splachovacího množství cca. 4,5 6 l model T4 1/ ,85 nové Splachovací nádrž pod omítku 2L pro následující produkty a použití: WC stojící na podlaze, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign ovládání zepředu, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 6 l model / ,38 447

8 Splachovací nádrž pod omítku 2L pro následující produkty a použití: na zemi stojící WC, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign ovládání shora, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 6 l model / ,11 WC-předstěnové bloky Viega Mono- WC-blok pro následující produkty a použití: zazdění a obezdění, závěsné WC, jednotlivá montáž, řadová montáž, ovládací deska Visign možnost dodatečně objednat oblouk splachovací trubky model ovládání zepředu, 2-množstevní splachovací systém, zkrátitelný v rozmezí mm splachovací nádrž pod omítku 2H, připojovací oblouk WC DN90 z PP, excentrický přechodový kus DN90/100 z PP, připojovací souprava WC, odhlučněný kryt z EPS, upevňovací materiál pro blok a keramiku splachovací nádrže ventilu z výroby nastaveno plné splachovací množství cca. 6 l model BH / ,56 BH = stavební výška 1) V závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku, při použití senzitivní ovládací desky Visign for More může tak docházet k nechtěnému spouštění splachovacího procesu! 448

9 Viega Mono T4 Viega Mono- WC-blok pro následující produkty a použití: závěsné WC, ovládací deska Visign, zazdění a obezdění, jednotlivá montáž, řadová montáž ovládání zepředu nebo shora, 2-množstevní splachovací systém splachovací nádrž pod omítku 2L, připojovací oblouk WC DN90 z PP, excentrický přechodový kus DN90/100 z PP, připojovací souprava WC, odhlučněný kryt z EPS, upevňovací materiál pro blok a keramiku splachovací nádrže ventilu z výroby nastaveno plné splachovací množství cca. 6 l U nastavení ze závodu je možné okamžité dodatečné splachování! U ovládání zepředu v závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku! U WC-keramik s rozpětím pod 500 mm, jako např.: V & B Viala , Viala , Keramag Renova-Comprimo , Joly nemůže být vyloučeno padání krytu sedátka. Proto se v těchto případech dává ze zásady ovládání shora. Ovládací desky model T4 nové BH = stavební výška BH 835 1/ ,37 Bidetové předstěnové bloky Viega Mono- bidetový blok pro následující produkty a použití: závěsný bidet, zazdění a obezdění, jednotlivá montáž, řadová montáž odhlučněný kryt z EPS, odhlučněné upevnění pro nástěnky Viega, výškově nastavitelné držáky pro přípoj teplé a studené vody, výškově nastavitelný odtokový oblouk DN40/50, pryžová vsuvka DN40/30, upevňovací materiál pro blok a keramiku model / ,72 449

10 Příslušenství k předstěnovým blokům pro WC a bidety Viega Mono- montážní set pro následující produkty a použití: usnadnění montáže upevňovacích dílů keramiky, Viega Mono-WC-/ bidetový blok pozinkovaná ocel upevňovací materiál model L 515 1/ ,20 L = délka Viega Mono- podpěrná konzola pro následující produkty a použití: montáž volně stojících prvků, Viega Mono-WC-/bidetový blok pozinkovaná ocel model ,54 Montážní kolejnice pro následující produkty a použití: upevnění Viegaswift-prvků, řadová montáž Viega Eco Plus-/ Viega Eco-prvků, Viega Mono-WC-prvků a Viega Mono bidetových prvků pozinkovaná ocel upevňovací materiál, vyrovnávací materiál pro nerovné stěny model 8001 L B H ,26 L = délka B = šířka H = výška Viega Mono- montážní set pro použití s následujícími produkty: Viega Mono- bidetový blok model 8317, Viega Mono- WC-blok model pozinkovaná ocel model / ,77 Viega Mono Slim- opravný set PP svařitelný model ks ,07 ks = počet v sadě 450

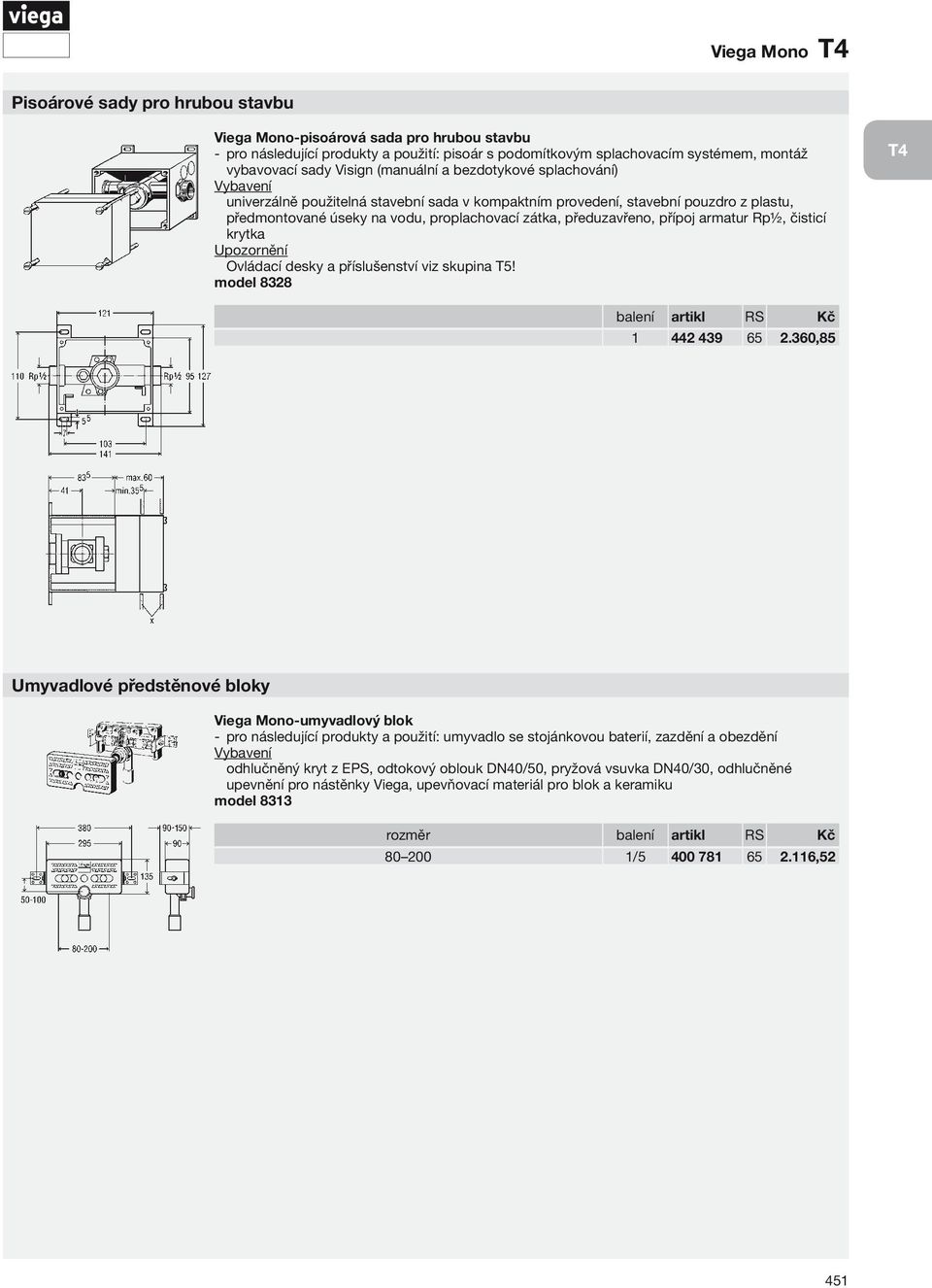

11 Viega Mono T4 Pisoárové sady pro hrubou stavbu Viega Mono- pisoárová sada pro hrubou stavbu pro následující produkty a použití: pisoár s podomítkovým splachovacím systémem, montáž vybavovací sady Visign (manuální a bezdotykové splachování) univerzálně použitelná stavební sada v kompaktním provedení, stavební pouzdro z plastu, předmontované úseky na vodu, proplachovací zátka, předuzavřeno, přípoj armatur Rp½, čisticí krytka Ovládací desky model 8328 T ,85 Umyvadlové předstěnové bloky Viega Mono- umyvadlový blok pro následující produkty a použití: umyvadlo se stojánkovou baterií, zazdění a obezdění odhlučněný kryt z EPS, odtokový oblouk DN40/50, pryžová vsuvka DN40/30, odhlučněné upevnění pro nástěnky Viega, upevňovací materiál pro blok a keramiku model 8313 rozměr / ,52 451

12 Předstěnové bloky pro nástěnné armatury Viega Mono- blok pro armaturu pro následující produkty a použití: nástěnná armatura, zazdění a obezdění odhlučněný kryt z EPS, odhlučněné upevnění pro nástěnky Viega, upevňovací materiál pro blok a keramiku model rozměr / ,04 452
